MANUAL DE UTILIZADOR CPW 04132 Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

Leia este código QR para acessar mais informações sobre este ventilador de teto, incluindo detalhes de instalação. Ou acesse www.orbegozo.com e procure o número do modelo no site.

ESPAÑOL

FUNCIONAMIENTO DEL VENTILADOR

FUNCIONAMIENTO DEL MANDO A DISTANCIA:

Instruções gerais de segurança

Antes de por este aparelho a funcionar, leia muito atentamente as instrucoes de emprego e guarde-as muito bem, juntamente com o talao de garantia, o talao de compra e, tanto quanto possivel, a embalagem com os elementos interiores. Se puser o aparelho a disposicao de terceiros, entregue-lhes também as Instrucoes de Utilizacao.

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.
8. Não utilize o aparelho com as mãos molhadas.
9. Não mergulhe o aparelho em agua nem em nengum outro liquido.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. Caso precise de uma cópia do manual de instruções, você pode encontrá-lo em www.orbegozo.com.
14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

Outras precauções específicas.

1. Os meios de interrupção que devem ser incorporados na instalação fixa, para sua interrupção omnipolar da rede de alimentação, devem apresentar uma separação de contactos com pelo menos 3 mm em todos os pólos.

2. Assegure-se que o lugar da instalação deixa a rotação da hélice do ventilador livre. A hélice deve estar a pelo menos 2,30 mts do solo.

3. Se instalar mais do que um ventilador assegure-se para não misturar as palas das hélices de diferentes ventiladores, mesmo que sejam do mesmo modelo.

4. Antes de começar a instalação na rede eléctrica, retire os fusíveis ou desligue o interruptor principal do alimentador eléctrico.

5. Depois de instalar o ventilador, certifique-se que todas as fixações estão correctas a fim de evitar uma queda do ventilador.

6. O ventilador deve estar desligado e parado antes de trocar a direcção da rotação.

7. Comprove que o ponto de fixação do aparelho é capaz de suportar o peso do ventilador em movimento (no mínimo 50 Kg.).

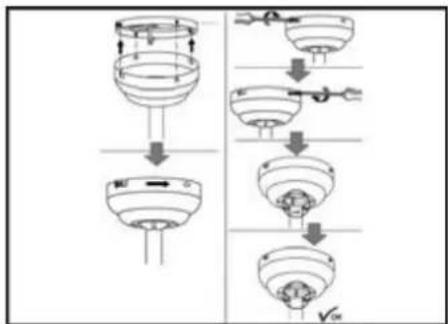

ILUSTRAÇÃO DA INSTALAÇÃO DA VENTOINHA

1. Coloque o suporte de teto com os dois parafusos e plugues (dependendo do tipo de teto)

1. Passe a barra com suporte giratório através do recesso do trim

1. Passe os cabos de conexão pela barra e prenda-os ao motor com o pino.

1. Anexar o anel superior ao motor. Aparafuse as pás na cabeça do motor

1. Instale o porta-tulipa usando os parafusos fornecidos

1. Fixe o cabo de luz através do conector.

Faça as conexões elétricas de acordo com a cor dos cabos. Use o gancho para pendurar o ventilador ao instalar as conexões

1. Pendure o motor no teto para fazer a conexão elétrica e coloque o receptor do controle. Use um dos furos na tigela para pendurar o ventilador no gancho da placa de montagem. Isso ajudará você a conectar os cabos elétricos. Conecte os cabos seguindo as instruções de fiação. Insira os orifícios do copo no suporte de teto e aparafuse-os.

1. Anexar a tulipa girando-a no sentido horário

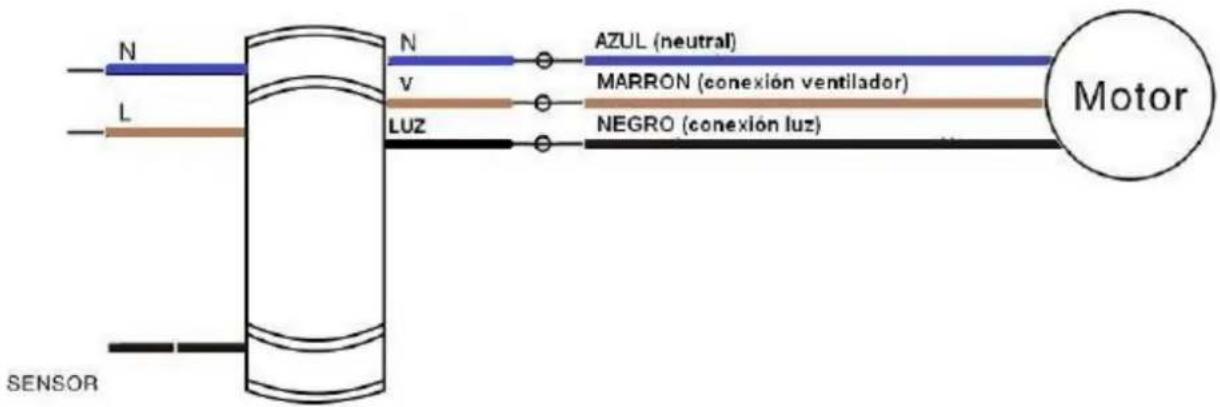

INSTALAÇÃO DO RECEPTOR DE CONTROLE REMOTO.

Siga o diagrama para instalar o receptor remoto

N L N V LUZ SENSOR AZUL (neutral) MARRON (conexión ventilador) NEGRO (conexión luz) Motor

FUNCIONAMENTO DA VENTOINHA

• Seleccione a velocidade da ventoinha pressionando a tecla de controlo da velocidade no transmissor do controlo remoto: HI: Velocidade elevada MED: Velocidade média LOW: Velocidade reduzida OFF: Desactivado
• Tempo frio: Pressione o interruptor "UP" (Quente) para que as lâminas tragam o ar quente que se encontra preso perto da ventoinha do tecto para ele se dirigir para toda a parte inferior da sala.
• Tempo quente: Pressione o interruptor "DOWN" (Frio) para que as lâminas criem uma brisa e façam circular o ar pela sala.
• Se pressionar a tecla ON/OFF (Activação/Desactivação) da lâmpada no transmissor do controlo remoto para ligar ou desligar a luz.

CONTROLO REMOTO

• Utilize o transmissor do controlo remoto para mudar a velocidade da ventoinha e ligar e desligar a ventoinha e a luz.
• Substitua as pilhas deslizando a tampa do compartimento das pilhas no transmissor do controlo remoto na direcção da seta. São necessária 2 pilhas AAA. (Nota: As pilhas NÃO são fornecidas). Volte a instalar a tampa do compartimento das pilhas.
• Certifique-se SEMPRE que a tampa do compartimento das pilhas se encontra devidamente fechada.
• NÃO exponha o controlo remoto à luz solar directa.
• NÃO tente recarregar as pilhas gastas. Existem pilhas recarregáveis especiais, que se encontram devidamente assinaladas.
• NÃO descarte as pilhas num fogo para evitar o risco de explosões.

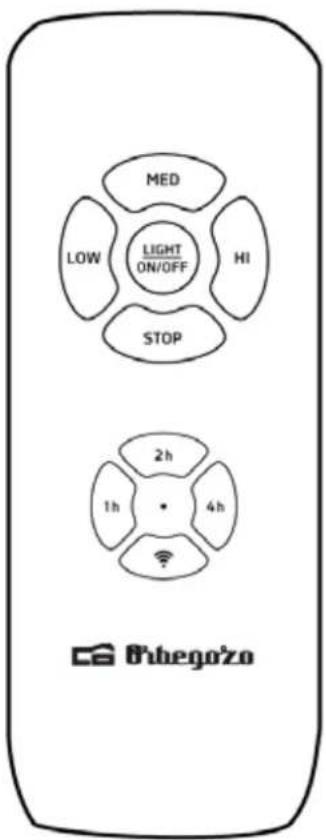

OPERAÇÃO DO TRANSMISSOR

Aponte o controle remoto para o sensor infravermelho para ligar o ventilador.

MED LOW LIGHT ON/OFF HI STOP 2h 1h 4h Wire Chbegožo

HIGH: Aciona o ventilador em alta velocidade.

MEDIUM (med): ativa o ventilador em velocidade média.

LOW (low): ativa o ventilador em baixa velocidade.

1H, 2H, 4H: programa o funcionamento do ventilador (mas não a luz) para 1 hora, 2 horas e 4 horas respectivamente. Para isso, ligue o ventilador e pressione um destes 3 botões, e após o tempo selecionado o ventilador irá parar de funcionar (nota: a luz não pode ser programada)

Pressione e segure para ativar o Wi-Fi.

Pilha: 2 x AAA 1.5V

MANUTENÇÃO

Para substituir uma lâmpada

Entre em contato com seu serviço técnico

LIMPEZA

Limpe com um pano suave e seco. Não utilize nunca esfregões, abrasivos ou limpadores químicos. Evite que a condensação entre em contacto com os componentes eléctricos.

CONTROLE WI-FI:

A série Orbegozo CPW pode ser controlada via Wi-Fi através do nosso APP ORBEGOZO, disponível para download no Google Play e na App Store. Com ele, você pode acessar todas as funções do seu aparelho a partir do seu celular de forma simples e intuitiva.

Para conferir todas as funcionalidades deste e de qualquer outro aparelho Orbegozo, bem como acessar um vídeo explicativo sobre a configuração do ventilador com nosso APP, acesse www.orbegozo.com e procure seu modelo ou escaneie o seguinte código QR:

Informações sobre como usar o aplicativo

Este dispositivo permite que você use o dispositivo através de sua rede WIFI doméstica. Um pré-requisito é uma conexão WIFI permanente ao seu roteador e o aplicativo gratuito "Orbegozo APP".

Comissionamento via aplicativo

1. Instale o aplicativo "Orbegozo APP". Crie uma conta de usuário.

2. Ative a função WIFI em seu celular e conecte-se à rede sem fio.

3. Pressione e segure o botão de ativação wifi

1. Entre no aplicativo e selecione "Adicionar dispositivo".

2. Seleccione o dispositivo na lista ou deixe o aplicativo detectar o ventilador sozinho.

3. aplicativo será vinculado ao dispositivo e você poderá controlá-lo a partir do seu celular.

Recolha dos eletrodomésticos.

A diretiva Européia 2012/19/UE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE: Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/EU e os requisitos da directiva EMC 2014/30/EU.
