CPW 04132 - Ventilador Orbegozo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo
Marca	Orbegozo
Modelo	CPW 04132
Uso	Interior, doméstico
Alimentación	Sector 220-240 V ~ 50 Hz
Velocidades	3 velocidades: Alta, Media, Baja
Control	Mando a distancia infrarrojo + Aplicación Orbegozo (Wi-Fi)
Función inversa	Sí, para modo invierno/verano (botón UP/DOWN)
Temporizador	1 h, 2 h, 4 h (solo ventilador)
Iluminación integrada	Sí, con mando a distancia (ON/OFF)
Altura mínima de instalación	Aspas a más de 2,30 m del suelo
Capacidad de fijación	Soporte de techo adecuado para peso ≥ 50 kg
Batería del mando	2 pilas AAA (no incluidas)
Conectividad Wi-Fi	Sí, mediante aplicación Orbegozo APP (iOS/Android)
Limpieza	Paño suave y seco, evitar productos abrasivos
Normas	Directiva de Baja Tensión 2014/35/UE y CEM 2014/30/UE

Preguntas frecuentes - CPW 04132 Orbegozo

¿Cómo instalar el ventilador de techo Orbegozo CPW 04132?

La instalación se muestra en el manual. Fije el soporte de techo, pase los cables por la barra, fije las aspas y el motor, luego realice las conexiones eléctricas (respete los colores de los cables). Utilice el gancho para suspender el motor durante la conexión. Asegúrese de que la instalación sea sólida (soporte ≥ 50 kg).

¿Cómo usar el mando a distancia del ventilador?

Dirija el mando hacia el sensor infrarrojo. Use las teclas HI (alta velocidad), MED (media), LOW (baja) y OFF (apagado). El botón LIGHT enciende/apaga la luz. Los botones 1H, 2H, 4H programan el apagado del ventilador después de 1, 2 o 4 horas. Inserte 2 pilas AAA (no incluidas) debajo de la tapa deslizante.

¿Cómo invertir el sentido de giro para el invierno?

Presione el botón UP del mando: las aspas giran en el sentido horario para hacer bajar el aire caliente del techo. En verano, presione DOWN para crear una brisa refrescante (sentido antihorario).

¿Cómo conectar el ventilador a la aplicación Orbegozo?

Descargue la aplicación Orbegozo APP (Google Play / App Store). Cree una cuenta. Active el Wi-Fi en su móvil. En el ventilador, mantenga presionado el botón de activación Wi-Fi (flecha). En la app, seleccione 'Añadir dispositivo' y siga las instrucciones para emparejar el ventilador con su red doméstica.

¿Qué hacer si el mando a distancia no funciona?

Verifique que las pilas estén instaladas correctamente (2 pilas AAA) y que la tapa esté cerrada. Reemplace las pilas si es necesario. Asegúrese de que nada obstruya el sensor infrarrojo del ventilador. Si el problema persiste, contacte al servicio técnico.

¿Cómo limpiar el ventilador?

Desconecte siempre el aparato antes de limpiar. Use un paño suave y seco. No use esponjas abrasivas, productos químicos ni agua. Evite que la humedad llegue a los componentes eléctricos.

¿Cuáles son las precauciones de seguridad importantes?

La instalación debe cumplir con las normas eléctricas nacionales. No usar si el cable o el enchufe están dañados. Mantenga a los niños alejados de los embalajes. No coloque el aparato cerca del agua. Para la limpieza, desconecte siempre. El ventilador debe instalarse a más de 2,30 m del suelo.

¿Cómo programar el apagado automático?

El ventilador debe estar en marcha. Presione uno de los botones del temporizador: 1H (apagado tras 1 hora), 2H (tras 2 horas) o 4H (tras 4 horas). El temporizador no se aplica a la luz.

¿Se puede reemplazar la bombilla del ventilador?

Sí, pero el manual indica contactar al servicio técnico para el reemplazo. Consulte a su distribuidor Orbegozo o a un profesional cualificado.

¿Qué hacer en caso de mal funcionamiento o ruido anormal?

Verifique que todos los tornillos de fijación y las aspas estén bien apretados. Asegúrese de que el ventilador esté equilibrado. Si el problema persiste, desconecte el aparato y contacte al servicio técnico autorizado. No intente reparar usted mismo.

MANUAL DE USUARIO CPW 04132 Orbegozo

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

Escanee este código QR para acceder a más información acerca de su ventilador, incluidos detalles sobre su instalación o acceda a www.orbegozo.com y busque el modelo en la página web.

INDICACIONES DE SEGURIDAD GENERALES

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.

3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.

5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.
9. No sumergir el aparato en agua o cualquier otro líquido.
10. Antes de su limpieza observe que el aparato está desconectado.
11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
12. Este aparato es sólo para uso doméstico.
13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.
14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.

Otras precauciones específicas

1. Los medios de desconexión que deben ser incorporados a la instalación fija, para su desconexión omnipolar de la red de alimentación, deben presentar una separación de contactos de como mínimo de 3 mm en todos los polos.

2. Asegure que el lugar de instalación deje libre la rotación de la hélice del ventilador. La hélice debe estar como mínimo a 2.30 m. por encima del suelo una vez instalado.

3. Si va a instalar más de un ventilador asegúrese de no mezclar las palas de las hélices de distintos ventiladores, aunque sean del mismo modelo.
4. Antes de empezar a manipular la red eléctrica, quite los fusibles o desconecte el interruptor principal del suministro eléctrico.
5. Después de instalar el ventilador, asegúrese de que todas las fijaciones estén correctas para evitar la caída del ventilador.
6. Compruebe que el punto de fijación del aparato sea capaz de soportar el peso del ventilador en movimiento (mínimo 50Kg).

INSTALACIÓN DEL VENTILADOR

1. Colocar el soporte de techo con los dos tornillos y tacos (dependiendo del tipo de techo)

1. Pase la barra con soporte basculante por el hueco del embellecedor

1. Pase los cables de conexión por la barra y sujétela al motor mediante el pasador.

1. Acople el aro superior al motor. Atornille las aspas a la cabeza del motor

1. Instale el soporte de tulipa mediante los tornillos suministrados

1. Fije el cable de luz mediante el conector.

Realice las conexiones eléctricas según el color de los cables. Use el gancho para poder colgar el ventilador mientras instala las conexiones

1. Cuelgue el motor al techo para poder realizar el conexionado eléctrico y coloque el receptor del mando. Utilice uno de los orificios de la cazoleta para colgar el ventilador en el gancho de la placa de montaje. Esto le ayudará para conectar los cables eléctricos. Conecte los cables siguiendo las instrucciones de cableado.

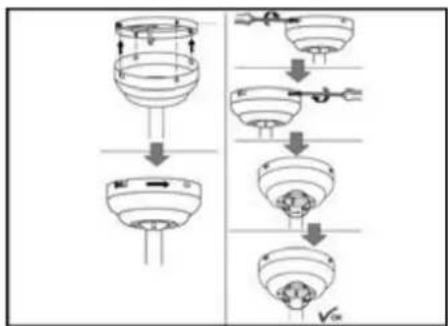

Haga encajar los agujeros de la cazoleta en el soporte de techo y atornillelos.

1. Acople la tulipa girando en sentido de las agujas del reloj

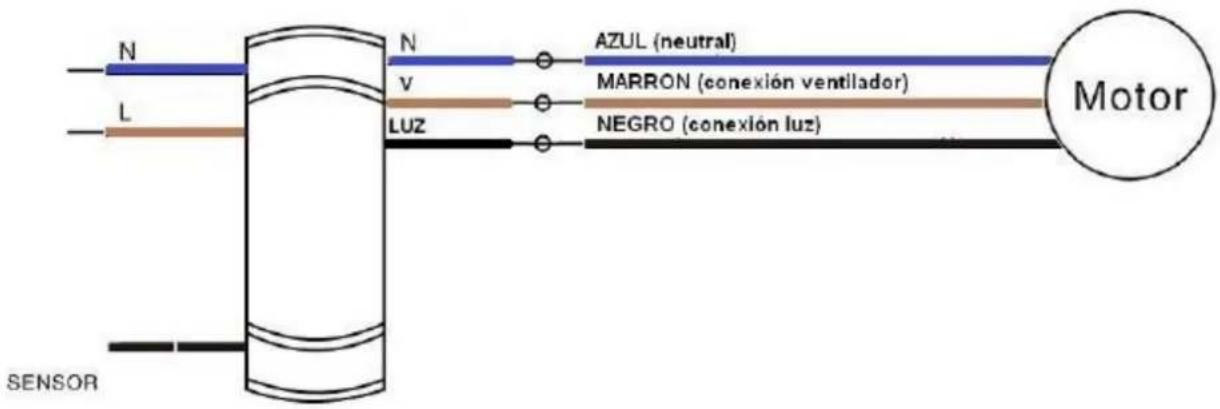

Instalación del transmisor:

Si observa que al poner en funcionamiento el ventilador éste se mueve de manera irregular, utilice el "kit de balanceo"

IMPORTANTE: Al realizar las conexiones, enrosque fuertemente los hilos de cobre de los cables a la ficha del soporte del techo.

- Conecte el cable neutro del receptor (blanco) al neutro de la instalación eléctrica del techo (azul)

- Conecte el cable del receptor negro junto con el cable negro o marrón a la fase de la instalación eléctrica del techo.

- Conecte el cable de tierra del ventilador (verde y amarillo) al cable de tierra de la instalación eléctrica del techo.

- Asegúrese de que todos los cables están tapados y no entran en contacto entre ellos para así evitar el riesgo de descargas eléctricas

- Seleccione la velocidad del ventilador presionando el botón de control de velocidad en el mando a distancia: HI: velocidad alta MED: velocidad media LOW: velocidad baja OFF: apagado

- El encendido o apagado de la luz se controla por medio del botón "ON/OFF" de la luz (ENCENDIDO/APAGADO) del mando a distancia.

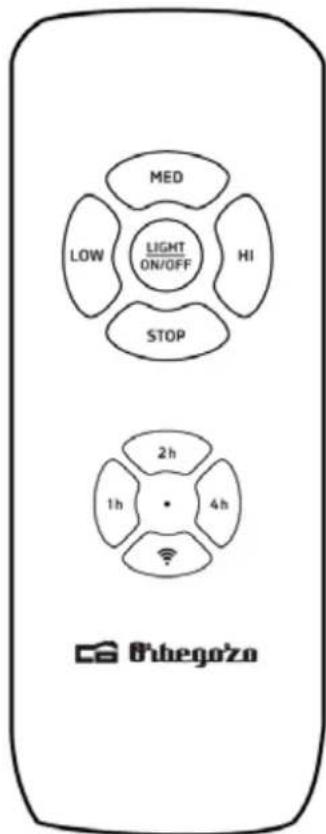

MANDO A DISTANCIA

- Use el mando a distancia para cambiar la velocidad del ventilador y para apagar o encender la luz y el ventilador.

- Cambie las pilas deslizando en la dirección de la flecha la tapa del compartimento de las pilas en el mando a distancia, ponga 2 pilas AAA (Nota: Las pilas no están incluidas). Ponga la tapa al compartimento de las pilas.

• Asegúrese siempre de que el compartimento de las pilas ha quedado bien cerrado.
  ■ No exponga el mando a distancia a luz solar directa
• No intente recargar las pilas agotadas. Existen pilas especiales recargables, en cuyo caso está claramente especificado.
  ■ No tire las pilas al fuego, existe riesgo de explosión.

Oriente el mando a distancia hacia el sensor de infrarrojos para accionar el ventilador.

ALTA (high): acciona el ventilador a alta velocidad.

MEDIO (med): acciona el ventilador a velocidad media.

BAJA (low): acciona el ventilador a velocidad baja.

STOP (off): apaga el ventilador.

LUZ: on/off: Enciende o apaga la luz del ventilador.

1H, 2H, 4H: programa el funcionamiento del ventilador (pero no de la luz)1 hora, 2 horas y 4 horas respectivamente. Para ello, ponga en funcionamiento el ventilador y pulse uno de estos 3 botones, y al cabo del tiempo seleccionado parará de funcionar el ventilador (nota: la luz no se puede programar)

: mantener pulsado para activar el wifi.

El mando a distancia funciona con 2 pilas AAA 1.5V

MANTENIMIENTO

Contacte con el servicio técnico.

LIMPIEZA

Limpie con un trapo suave y seco. No utilice nunca estropajos, productos abrasivos o limpiadores químicos.

Evite que la condensación entre en contacto con los componentes eléctricos.

CONTROL WIFI:

La serie CPW de Orbegozo puede ser controlada mediante Wifi a través de nuestra ORBEGOZO APP, disponible para su descarga en Google Play y en la App Store. Con ella, podrá acceder a todas las funciones de su aparato desde su teléfono móvil de una manera sencilla e intuitiva.

Consiguelo en el App Store

DISPONIBLE EN Google Play

Para revisar todas las características de este y cualquier otro aparato Orbegozo, así como para acceder a un vídeo explicativo acerca de la configuración del ventilador con nuestra APP, acceda a www.orbegozo.com y busque su modelo o escanee el siguiente código QR:

Información sobre cómo utilizar la aplicación

Este aparato le permite utilizar el aparato a través de su red WIFI doméstica. Un requisito previo es una conexión WIFI permanente a su router y la aplicación gratuita "Orbegozo APP".

Puesta en marcha a través de la aplicación

1. Instale la aplicación "Orbegozo APP". Cree una cuenta de usuario.

2. Active la función WIFI en su móvil y conéctese a la red inalámbrica.

3. Mantenga pulsado el botón de activación del wifi

1. Entre en la aplicación y seleccione "Añadir dispositivo".

2. Seleccione el dispositivo en la lista o deje que la aplicación detecte el ventilador por si sola.

3. La aplicación se vinculará con el dispositivo y podrá controlarlo desde su móvil.

Eliminación del electrodoméstico viejo.

En base a la Norma europea 2012/19/UE de Residuos deaparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.
