Type de produit	Ventilateur de plafond
Marque	Orbegozo
Modèle	CPW 04132
Utilisation	Intérieure, domestique
Alimentation	Secteur 220-240 V ~ 50 Hz
Vitesses	3 vitesses : Haute, Moyenne, Basse
Contrôle	Télécommande infrarouge + Application Orbegozo (Wi-Fi)
Fonction inverse	Oui, pour mode hiver/été (bouton UP/DOWN)
Minuterie	1 h, 2 h, 4 h (ventilateur uniquement)
Éclairage intégré	Oui, avec télécommande (ON/OFF)
Hauteur minimale d'installation	Pales à plus de 2,30 m du sol
Capacité de fixation	Support de plafond adapté pour poids ≥ 50 kg
Batterie télécommande	2 piles AAA (non incluses)
Connectivité Wi-Fi	Oui, via application Orbegozo APP (iOS/Android)
Nettoyage	Chiffon doux et sec, éviter produits abrasifs
Normes	Directive Basse Tension 2014/35/UE et CEM 2014/30/UE

FOIRE AUX QUESTIONS - CPW 04132 Orbegozo

Comment installer le ventilateur de plafond Orbegozo CPW 04132 ?

L'installation est illustrée dans la notice. Fixez le support de plafond, passez les câbles dans la barre, fixez les pales et le moteur, puis effectuez les connexions électriques (respectez les couleurs des fils). Utilisez le crochet pour suspendre le moteur lors du raccordement. Assurez-vous que l'installation est solide (support ≥ 50 kg).

Comment utiliser la télécommande du ventilateur ?

Dirigez la télécommande vers le capteur infrarouge. Utilisez les touches HI (vitesse rapide), MED (moyenne), LOW (lente) et OFF (arrêt). Le bouton LIGHT allume/éteint l'éclairage. Les touches 1H, 2H, 4H programment l'arrêt du ventilateur après 1, 2 ou 4 heures. Insérez 2 piles AAA (non fournies) sous le couvercle coulissant.

Comment inverser le sens de rotation pour l'hiver ?

Appuyez sur le bouton UP de la télécommande : les pales tournent dans le sens horaire pour faire redescendre l'air chaud du plafond. En été, appuyez sur DOWN pour créer une brise rafraîchissante (sens antihoraire).

Comment connecter le ventilateur à l'application Orbegozo ?

Téléchargez l'application Orbegozo APP (Google Play / App Store). Créez un compte. Activez le Wi-Fi sur votre mobile. Sur le ventilateur, appuyez longuement sur le bouton d'activation Wi-Fi (flèche). Dans l'app, sélectionnez 'Ajouter un appareil' et suivez les instructions pour jumeler le ventilateur à votre réseau domestique.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement (2 piles AAA) et que le couvercle est fermé. Remplacez les piles si nécessaire. Assurez-vous que rien n'obstrue le capteur infrarouge sur le ventilateur. Si le problème persiste, contactez le service technique.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez jamais d'éponges abrasives, de produits chimiques ou d'eau. Évitez que l'humidité n'atteigne les composants électriques.

Quelles sont les précautions de sécurité importantes ?

L'installation doit respecter les normes électriques nationales. Ne pas utiliser si le cordon ou la fiche sont endommagés. Maintenir les enfants à distance des emballages. Ne pas placer l'appareil près de l'eau. Pour le nettoyage, débranchez toujours. Le ventilateur doit être installé à plus de 2,30 m du sol.

Comment programmer l'arrêt automatique ?

Le ventilateur doit être en marche. Appuyez sur l'un des boutons de minuterie : 1H (arrêt après 1 heure), 2H (après 2 heures) ou 4H (après 4 heures). La minuterie ne s'applique pas à la lumière.

L'ampoule du ventilateur peut-elle être remplacée ?

Oui, mais la notice indique de contacter le service technique pour le remplacement. Consultez votre revendeur Orbegozo ou un professionnel qualifié.

Que faire en cas de dysfonctionnement ou de bruit anormal ?

Vérifiez que toutes les vis de fixation et les pales sont bien serrées. Assurez-vous que le ventilateur est équilibré. Si le problème persiste, débranchez l'appareil et contactez le service technique agréé. N'essayez pas de réparer vous-même.

MODE D'EMPLOI CPW 04132 Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

Scannez ce code QR pour accéder à plus d'informations sur ce ventilateur de plafond, y compris les détails d'installation. Ou entrez www.orbegozo.com et recherchez le numéro de modèle sur le site Web.

Cher client, Si vous suivez les recommandations de ce mode d'emploi, votre appareil sera très performant et il restera efficace pendant de nombreuses années. Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'interieur. Si vous remettez l'appareil a des tiers, veuillez-le remettre avec son mode d'emploi.

Conseils generaux de securite

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.
8. Ne pas manipuler l'appareil, les mains mouillées.
9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.
10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.
12. Cet appareil n'est apte que pour une utilisation domestique.

13. Si vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com.

14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

Autres consignes spécifiques

1. En cas de raccordement direct au réseau, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge et conforme aux normes en vigueurs.

2. S'assurer que le lieu d'installation permet la libre rotation de l'hélice. Une fois le ventilateur installé, l'hélice doit se situer à une distance supérieure à 2,30 m au-dessus du sol.

3. Si plusieurs ventilateurs doivent être installés prendre soin de ne pas mélanger les pales des hélices des différents ventilateurs même s'ils sont identiques.

4. Avant d'installer et de raccorder le ventilateur de plafond vérifier que la ligne d'alimentation électrique est déconnectée du réseau.

5. Après installation du ventilateur vérifier que toutes les fixations sont correctes pour éviter la chute du ventilateur.

6. S'assurer que le point de fixation du ventilateur est capable de supporter le poids du ventilateur en mouvement (minimum 50kg).

INSTALLATION ILLUSTRÉE DU VENTILATEUR

1. Placez le support de plafond avec les deux vis et les chevilles (selon le type de plafond)

1. Passez la barre avec l'appui pivotant à travers l'évidement de la garniture

1. Passez les câbles de connexion à travers la barre et fixez-la au moteur avec la broche.

1. Fixez la bague supérieure au moteur. Visser les lames à la tête du moteur

1. Installez le support de tulipe à l'aide des vis fournies

1. Fixez le câble de lumière à travers le connecteur.

Effectuez les connexions électriques en fonction de la couleur des câbles. Utilisez le crochet pour suspendre le ventilateur lors de l'installation des connexions

1. Accrochez le moteur au plafond pour établir la connexion électrique et placez le récepteur de la commande. Utilisez l'un des trous de la cuvette pour suspendre le ventilateur au crochet de la plaque de montage. Cela vous aidera à connecter les câbles électriques. Connectez les câbles en suivant les instructions de câblage.

Insérez les trous de la coupe dans le support de plafond et vissez-les.

1. Fixez la tulipe en la tournant dans le sens des aiguilles d'une montre

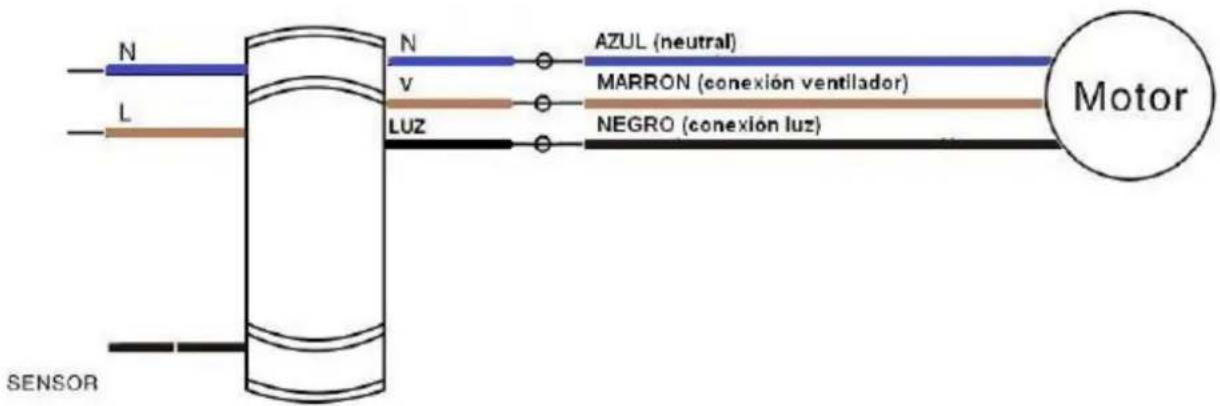

Suivez le schéma pour installer le récepteur à distance :

MISE EN MARCHE DU VENTILATEUR

- Sélectionnez la vitesse du ventilateur en appuyant sur la touche de contrôle de vitesse sur la télécommande émettrice : HI=Vitesse Rapide, MED=Vitesse Moyenne, LOW=Vitesse Lente. OFF=Éteint.

- Lorsqu'il fait froid : Appuyez sur le bouton « UP », les pales apportent alors l'air chaud se trouvant près du ventilateur de plafond vers le bas dans toute la pièce.

- Lorsqu'il fait chaud : Appuyez sur le bouton « DOWN », les pales créent alors une brise et font circuler l'air dans la pièce.

- Pour allumer ou éteindre la lumière, appuyez sur la touche lumière « ON/OFF » de la télécommande émettrice.

TÉLÉCOMMANDE

• Utilisez la télécommande émettrice pour changer la vitesse du ventilateur et pour allumer ou pour éteindre le ventilateur.
• Changez les piles en glissant le couvercle du compartiment à piles sur la télécommande émettrice dans le sens des flèches, introduisez 2 pile AAA (Avis : les piles ne sont PAS incluses). Replacez le couvercle du compartiment à piles.
• Assurez-vous TOUJOURS que le couvercle du compartiment à piles est correctement fermé.
• N'exposez pas la télécommande aux rayons du soleil.
• N'essayez pas de recharger des piles usées. Il existe des piles rechargeables, qui sont clairement indiquées.
• Ne jetez pas les piles dans le feu afin d'éviter une explosion.

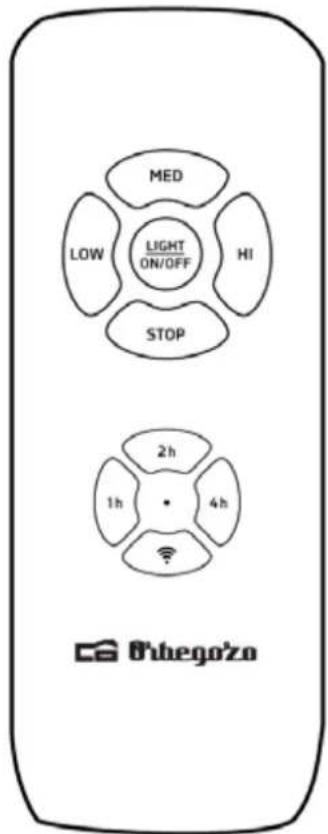

FONCTIONNEMENT DE LE TÉLÉCOMMANDE

Dirigez la télécommande vers le capteur infrarouge pour alimenter le ventilateur.

HAUT : Entraîne le ventilateur à grande vitesse.

MEDIUM (med) : active le ventilateur à vitesse moyenne.

LOW (faible) : active le ventilateur à basse vitesse.

STOP (off) : éteint le ventilateur.

LIGHT : on/off : Allume ou éteint la lumière du ventilateur.

1H, 2H, 4H : programme le fonctionnement du ventilateur (mais pas la lumière) respectivement pour 1h, 2h et 4h. Pour ce faire, démarrez le ventilateur et appuyez sur l'un de ces 3 boutons, et après le temps sélectionné, le ventilateur s'arrêtera de

fonctionner (attention : la lumière ne peut pas être programmée)

: Appuyez longuement pour activer le Wi-Fi.

Batterie: 2 x AAA 1.5V

POUR CHANGER UNE AMPOULE

Communiquer avec le service technique

NETTOYAGE

Nettoyez avec un chiffon doux et sec. N'utilisez jamais d'éponges à récurer, d'abrasifs ou de

nettoyants chimiques. Évitez que la condensation n'entre en contact avec les composants

électriques.

CONTRÔLE WI-FI :

La série Orbegozo CPW peut être contrôlée via Wi-Fi via notre application ORBEGOZO, disponible en téléchargement sur Google Play et l'App Store. Avec lui, vous pouvez accéder à toutes les fonctions de votre appareil depuis votre téléphone mobile de manière simple et intuitive.

Pour passer en revue toutes les fonctionnalités de cet appareil et de tout autre appareil Orbegozo, ainsi que pour accéder à une vidéo explicative sur la configuration du ventilateur avec notre APP, rendez-vous sur www.orbegozo.com et recherchez votre modèle ou scannez le code QR suivant :

Informations sur l'utilisation de l'application

Cet appareil vous permet d'utiliser l'appareil via votre réseau Wi-Fi domestique. La condition préalable est une connexion WIFI permanente à votre routeur et l'application gratuite "Orbegozo APP".

Mise en service via l'application

1. Installez l'application "Orbegozo APP". Créez un compte utilisateur.
2. Activez la fonction WIFI sur votre mobile et connectez-vous au réseau sans fil.
3. Appuyez longuement sur le bouton d'activation du wifi
4. Entrez dans l'application et sélectionnez "Ajouter un appareil".
5. Sélectionnez l'appareil dans la liste ou laissez l'application détecter le ventilateur par elle-même.
6. L'application sera liée à l'appareil et vous pourrez le contrôler depuis votre mobile

Enlèvement des appareils ménagers usagés.

La directive européenne 2012/19/UE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ:

Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.
