MANUAL DE UTILIZADOR GTH63TBK Glem Gas
instruções de uso e manutenção

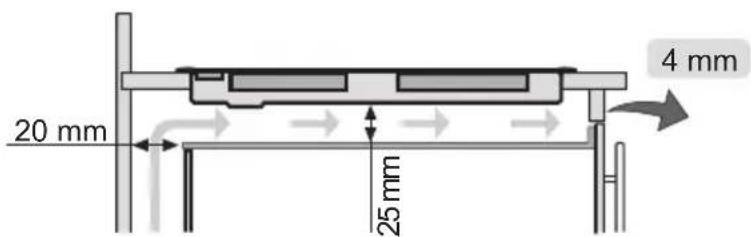

Fig.1
N = Pantalla Temporizador
Leia com atenção o conteúdo deste livro de instruções porque contém indicações importantes que dizem respeito à segurança de instalação, utilização e manutenção. Conserve o livro de instruções para futura consulta. Todas as operações que dizem respeito à instalação/substituição (ligações eléctricas) devem ser feitas por pessoal especializado segundo as normas em vigor.
AVISOS DE SEGURANÇA IMPORTANTES
Aconselhamos a utilização de recipientes com fundo plano e diâmetro igual ou ligeiramente superior ao das zonas de co-zedura aquecidas. Não use recipientes com base rugosa para evitar riscar a superfície térmica da placa (Fig.2). Este aparelho não é indicado para ser utilizado por crianças ou pessoas que precisem de supervisão de terceiros. Preste atenção para não deixar as crianças brincar com aparelho.
Importante:
- Evite derramar líquidos na placa de cozedura. Para ferver ou aquecer líquidos, reduza a alimentação de calor.
- Não deixe as zonas de cozedura ligadas sem nada em cima ou com tachos e frigideiras vazios.
- Assim que acabar de cozinhar qualquer alimento, desligue a resistência respectiva utilizando o comando que indicaremos a seguir.
Atenção!
- Não deve ser utilizado um limpador a vapor.
- Se a superfície estiver rachada, desligue o aparelho para evitar choques eléctricos.
- O aparelho não foi projectado para ser utilizado por crianças ou pessoas incapazes sem vigilância.
- Controle que as crianças não brinquem com o aparelho.
Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saúde.
O símbolo no aparelho ou na documentação de acompanhamento indica que o mesmo não deve ser tratado como resíduo doméstico, mas deve ser levado a um ponto de colecta idóneo para reciclar equipamento eléctrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de resíduos. Para maiores informações sobre o tratamento, a recuperação e a reciclagem deste aparelho, contactar o serviço local encarregado pela colecta de resíduos domésticos ou a loja onde o mesmo foi comprado.
INSTRUÇÕES PARA INSTALAÇÃO
As instruções que se seguem foram feitas para instaladores especializados e servem de guia para instalação, regulação e manutenção de acordo com as leis e normas em vigor.
Se um forno encastrável ou qualquer outro aparelho que gere calor tiver de ser montado imediatamente por baixo da placa de fogão de vidro cerâmico, É NECESSÁRIO QUE ESSE
APARELHO (forno) E A PLACA DE FOGÃO DE VIDRO CERÂMICO SEJAM CONVENIENTEMENTE ISOLADOS, de modo a impedir que o calor gerado pelo forno, medido do lado direito do fundo da placa de fogão, seja superior a 60°C.
A não observância desta medida de precaução pode dar origem a mau funcionamento do sistema TOUCHCONTROL.

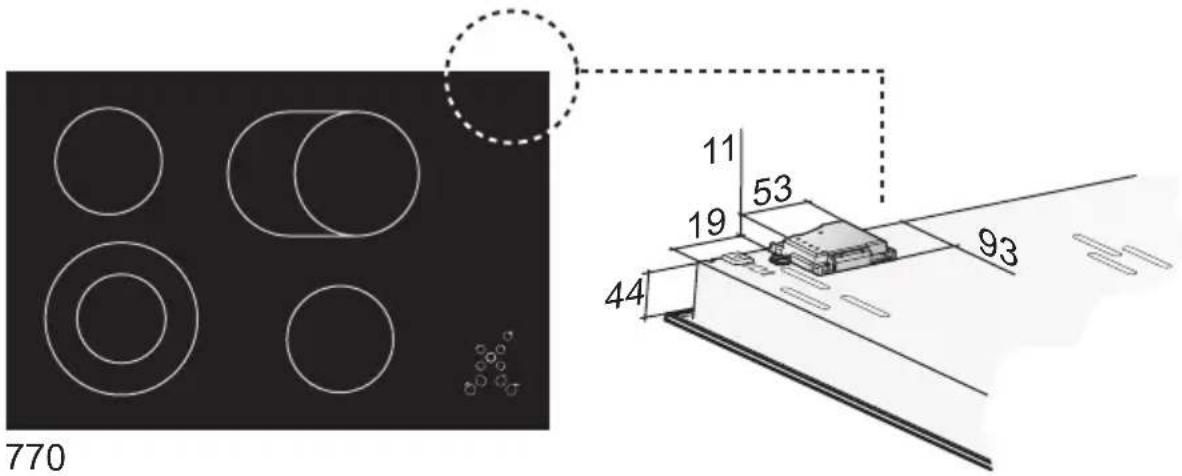

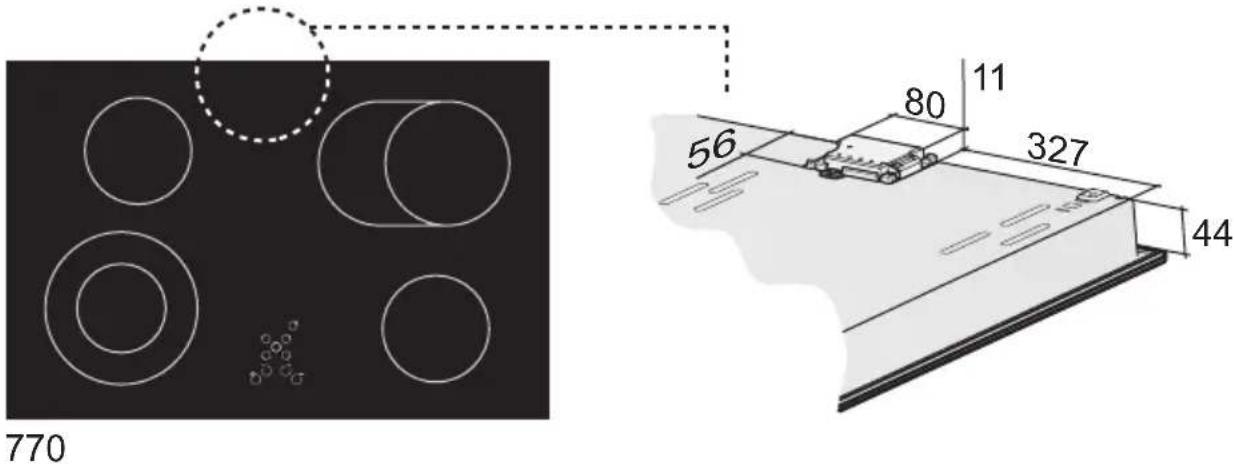

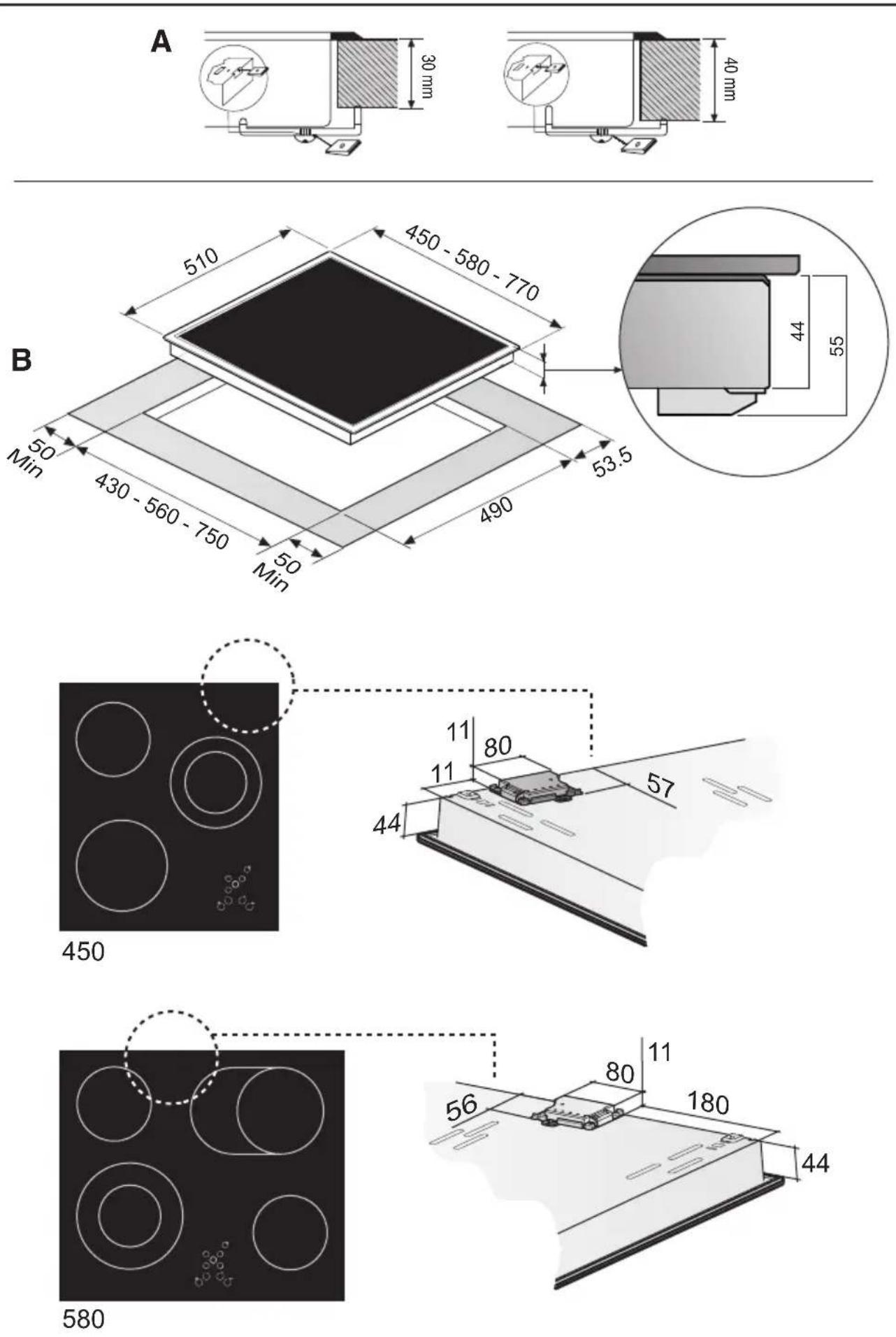

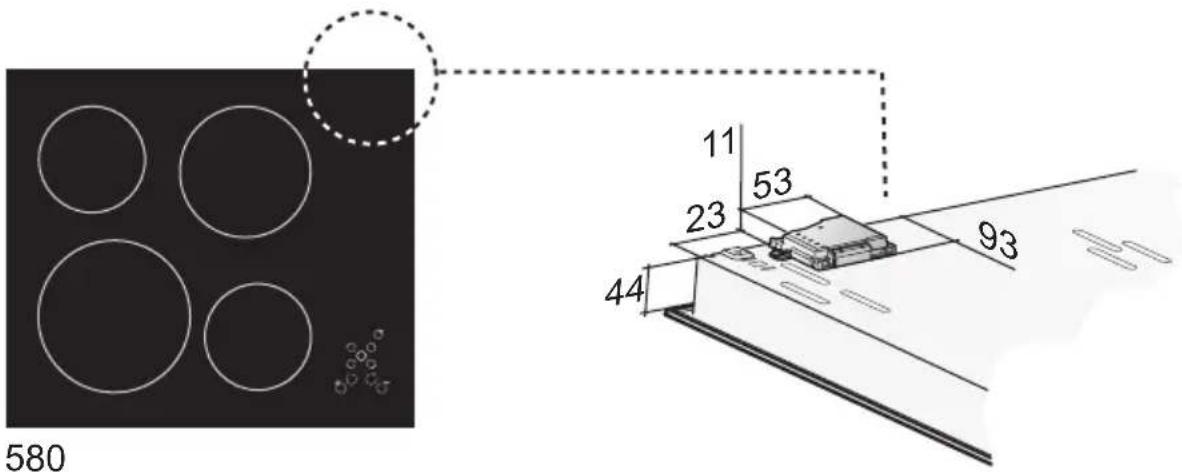

Colocação da placa em posição (Fig.1):
Este electrodoméstico foi concebido expressamente para encastre numa banca de cozinha, conforme mostrado na figura específica. Coloque uma camada de material vedante a toda a extensão do perímetro da placa de fogão (dimensões de corte Fig.1B).
Fixe o electrodoméstico ao tampo de cozinha com os 4 suportes que fazem parte dos acessórios que acompanham o aparelho, tendo presente a espessura do tampo (Fig.1A).
Se, após a instalação, a parte inferior do aparelho for acessível pela parte inferior do móvel, é necessário montar um painel separador respeitando as distâncias indicadas (Fig.1C). Caso se instale sob um forno isso não é necessário.
Ligações eléctricas:
Antes de fazer as ligações eléctricas, assegur e-se de que:
- o fio eléctrico de terra deve ser 2cm mais comprido do que os outros fios;
- as características da instalação eléctrica de sua casa correspondem às indicações da chapa de identificação da placa de fogão aplicada na parte inferior da superfície de trabalho;
- a instalação eléctrica tem ligação à terra, que esta é eficiente e que cumpre o disposto nas normas e regulamentos de lei em vigor.
A ligação à terra é obrigatória por lei.
Se o electrodoméstico não dispor de cabo, utilizar o tipo:
"H05V2V2-F" para potências de até 6400 Watt, a secção do cabo deve ser de no mínimo 2,5 mm ^2 , enquanto para potências superiores, deve ser de 4 mm ^2 .
Em nenhum ponto a temperatura do cabo deve superar de 50°C à temperatura ambiente.
O aparelho é destinado a estar permanentemente ligado à rede eléctrica, por isto é necessário interpor um interruptor omnipolar, com uma abertura mínima de 3mm entre os contactos, apropriado à carga indicada na placa e conforme às normas em vigor (o condutor de terra verde/amarelo não deve ser interrompido pelo comutador).
Uma vez terminada a instalação da aparelhagem, o interruptor omnipolar deve ser alcançado facilmente.
UTILIZAÇÃO E MANUTENÇÃO
ATENÇÃO!
- O aparelho é dotado de um sistema de limitação de potência a 2800 ou 3300 Watt. Se quiser utilizar esta função consulte o parágrafo "Limitação de potência".
- Antes da utilização normal do plano é necessário acender todas as zonas de cozedura por ao menos 15 minutos em nível de potência 3-4. Esta operação deve ser efectuada no primeiro accionamento e repetido sucessivamente caso o plano não seja utilizado por algumas semanas.
Uso (Fig.4):
A = Tecla ON/OFF
B = Tecla Chave
B1 = Indicador ON/OFF tecla chave
C=Tecla "-"
D=Tecla "+"
E = Tecla de selecção zona de cozedura
E1-E3 = Preparação para a dupla ou a tripla zona de coze- dura
F = Tecla de selecção dupla ou tripla zona de cozedura
F1-F3 = Indicador da dupla ou tripla zona de cozedura activa
G = Display zona cozedura
H = Símbolo do calor residuo "H"
T = Tecla Timer
N = Display Timer
O = Indicador de zonas de cozedura com a função timer activa.
Accionamento do plano de cozedura:
- Para acender o aparelho verifique se o led "B1" está desligado, do contrário desconecte-o accionando a tecla chave "B" por cerca de 2 segundos.
- Efectuada esta operação, seleccione a tecla "A".
- Todos os displays "G" visualizarão um zero por 10 cerca de segundos. Se não for efectuada nenhuma operação dentro deste tempo o plano se desliga.
Accionamento das zonas de cozedura:
- É possível acender uma zona de cozedura seleccionando uma das teclas "E". O display visualizará um zero luminoso tremeluzente.
- Para regular o nível de potência desejado seleccione as teclas
"+" ou "-". Seleccionando a tecla "+" o display visualizará o nível de potência 1. Seleccionando a tecla "-" o display visualizará o nível de potência 9.
- Efectuada esta operação pode-se regular o nível de potência desejado com as teclas "+" ou "-".
Desligamento das zonas de cozedura:
- Seleccione a zona de cozedura com a tecla "E" e o display começará a piscar.
- Com a tecla "-" coloque o nível de potência em zero. Ou
- Seleccione a zona de cozedura com a tecla "E" e o display começará a piscar.
- Seleccione contemporaneamente as teclas "+" e "-"
É possível também desligar todas as zonas de cozedura contemporaneamente com a tecla ON/OFF.
Função dupla zona:
- A função dupla zona é activável, conforme o modelo que se possui, somente nas zonas de cozedura "E1-E3".
- Seleccione e defina o nível de potência como descrito no parágrafo "Accionamento das zonas de cozedura".
- Uma vez acesa a dupla zona, aparecerá um led fixo "F1-F3" perto do display da zona anteriormente seleccionada.
Para desactivar a função efectue as seguintes operações:
- Seleccione a zona em questão com a tecla "E1-E3".
- Seleccione a tecla "F" e a função será desactivada. Contemporaneamente o led "F1-F3" se desligará.
Função tripla zona:
- A função tripla zona é activável, conforme o modelo que se possui, somente nas zonas de cozedura "E3".
- Seleccione e defina o nível de potência como descrito no parágrafo "Accionamento das zonas de cozedura".
- Uma vez acesa a dupla zona, aparecerá um led tremeluzente "F3" perto do display da mesma.
- Seleccione novamente a tecla "F" para activar a tripla zona.
- A este ponto o led "F3" ficará fixo.
Para desactivar a função efectue as seguintes operações:
- Seleccione a zona em questão com a tecla "E3".
- Seleccione a tecla "F" e a função será desactivada. Contemporaneamente o led perto do display começará a piscar.
- Efectuada esta operação voltará a funcionar a dupla zona de cozedura.
Função calor resíduo:
- Quando se coloca uma zona de cozedura "E" em posição OFF e a temperatura da superfície do vidro é superior a 50° aproximadamente, no display "G" desta haverá uma indicação luminosa:
1) Se outras zonas ainda estiverem em função o display indicará um "0" e um "H" alternados;
2) Quando se coloca a aparelho em posição OFF o display indicará a letra "H" fixa.
Função chave (Fig.4B):
Para evitar a utilização da superfície do plano, por parte de crianças ou pessoas que necessitam de supervisão, é possível bloquear todas as funções seleccionando a tecla chave "B".
Para activá-la ou desactivá-la seleccione a tecla "B" por cerca de dois segundos. A função é activa quando o indicador "B1" está aceso.
Se o aparelho está aceso e a função chave está activa a tecla ON/OFF funciona igualmente.
O plano dispõe de um sistema de segurança que coloca todas as chapas na posição OFF e insere o safety lock em presença de líquidos ou de objectos na zona de comandos.
O plano desliga-se automaticamente.
HEAT UP (Aquecimento rápido):
A função Heat up permite ter a zona de cozedura ao máximo da temperatura por um certo período de tempo, depois do qual a temperatura descerá para um valor inferior seleccionado.
Activação HEAT UP:
- Defina o nível de potência em 9.
- No display, perto do nível de potência, será visualizado um ponto decimal "•" por cerca de 5 segundos. Dentro deste tempo seleccione o nível de potência, compreendido entre 1 e 8, que se quer atingir em breve tempo.
- Se se selecciona o nível de potência em 9 a função é anulada.
- Quando a função "Heat up" está activa é possível aumentar o nível de temperatura anteriormente seleccionado.
- Ao final da função o plano emitirá um sinal acústico "BIP". Depois do sinal acústico o aparelho continuará a funcionar com o nível de potência anteriormente definido.
Desactivação HEAT UP:
- Coloque o nível de potência em 9.
- Quando no display se desligar o ponto decimal "•" a função será desactivada.
TIMER (Fig.4T):
Esta função permite estabelecer o tempo (de 1 a 99 minutos) para o desligamento automático da zona de cozedura seleccionada.
Nota: O Timer pode ser activado contemporaneamente em todas as zonas de cozedura.
- Seleccione a zona de cozedura "E". - Defina o nível de potência de 1 a 9 apertando as teclas "+" e "-"
- O led indicador das zonas "O" começará a piscar.
- Usando as teclas "+" e "-" defina o tempo desejado.
- Passados alguns segundos o tempo definido aparecerá fixo no display "N" e será visualizado o tempo que resta.
- Ao findar o tempo, anteriormente definido, o display do timer "N" e o indicador das zonas "O" começar a piscar seguidos por um sinal acústico. Isso indicará o expirar do tempo definido e o desligamento da zona de cozedura.
- Se o timer está activo contemporaneamente em várias zonas no display será visualizado o tempo resíduo menor com o respectivo led da zona de cozedura que pisca.
- Para desactivar o sinal acústico basta seleccionar a tecla timer "T" ou então depois de cerca de 1 minuto se desactivará automaticamente.
- Para desactivar o aviso luminoso tremeluzente seleccione a tecla timer "T".
Para desactivar a função timer antes do tempo definido efectue as seguintes operações:
- Coloque com a tecla "-" o tempo em "0".
- Quando o display "G" e o indicador de zona "O" param de piscar a função não está mais activa.
Nota: Para visualizar o tempo restante à cozedura, basta apertar a tecla de seleção da zona de cozedura "E" de interesse.
Limitação de potência:
O aparelho é dotado de um sistema de limitação da potência a 2800 ou 3300 Watt.
É possível configurar o produto efectuando as seguintes operações:
- Desconecte e reconecte o aparelho da rede de alimentação doméstica.
- Seleccione a tecla "B" dentro de 30 segundos aproximadamente da reconexão à rede de alimentação doméstica.
- Seleccione contemporaneamente as teclas "E1", "+" e "-".
- No display aparecerão os valores 99.
- Utilize as teclas "+" ou "-" para seleccionar a potência desejada (28 para 2800 W, 33 para 3300 W ou 99 para nenhuma limitação).
- Quando a potência desejada tiver sido definida, seleccione contemporaneamente as teclas "E1", "+" e "-".
- O plano está configurado à potência desejada.
- Para mudar de novo a potência repita todo o procedimento.
Atenção!
Para evitar danos nos circuitos electrónicos, o plano é dotado de um sistema de segurança contra o sobreaquecimento. Em situações de um uso prolongado de cozedura com níveis de potência elevados, o plano pode desligar-se temporariamente. Nos displays aparecerão as letras "Fc" até que se atinjam as temperaturas ideais.
Manutenção (Fig.3):
Remova resíduos de alimentos e pingos de gordura da superfície de cozedura, utilizando o raspador especial que poderá receber, a pedido, a acompanhar o aparelho.
Limpe a zona aquecida da melhor maneira possível, utilizando SIDOL, STAHLFIX ou produtos análogos e um pano-papel.
A seguir enxague muito bem com água e seque com um pano limpo.
Usando o raspador especial (opcional), remova imediatamente
da zona de cozedura quente, todos os fragmentos de papel de alumínio e material de plástico derretidos acidentalmente, bem como quaisquer resíduos de açúcar ou de alimentos com alto teor de açúcar. Deste modo é possível evitar danos na superfície da placa de cozedura.
Sejam quais forem as circunstâncias, nunca use esponjas abrasivas nem detergentes químicos irritantes como sprays para forno ou outros produtos para tirar manchas.
