CN04 250 MIS F - Aquecimento Tesy - Manual de utilização gratuito

Tipo de produto	Convector elétrico
Marca	Tesy
Modelo	CN04 250 MIS F
Potência nominal	2500 W
Tensão de alimentação	230 V ~ 50 Hz
Volume de aquecimento recomendado	50 a 70 m³
Área de aquecimento recomendada	20 a 28 m²
Índice de proteção	IP24 (protegido contra projeções de água)
Tipo de comando	Mecânico (botão Ligar/Desligar + seletor de 6 posições)
Modos de funcionamento	Anti-gelo (7°C), Eco (1/2), Conforto (3/4/5), Marcha forçada (6)
Segurança	Dispositivo anti-sobreaquecimento automático, proteção anti-tombamento
Instalação	Sobre pés (fornecidos) – utilização no chão apenas, montagem na parede não autorizada
Utilização em casa de banho	Autorizado no volume 2 ou 3, distância mínima de 1 m de qualquer fonte de água
Limpeza	Desligar da tomada e arrefecer, limpar com pano húmido ou aspirador – sem solventes
Acessórios fornecidos	Kit de pés com parafusos
Serviço pós-venda	Centro autorizado TESY (ver cartão de garantia)
Fabricante	TESY Ltd, 48 Madara Blvd, Shumen, 9700, Bulgária
País de origem	Bulgária

Perguntas frequentes - CN04 250 MIS F Tesy

Como instalar os pés do convector?

Certifique-se de que o aparelho está desligado da tomada. Fixe os pés do lado da grelha de entrada de ar frio, simetricamente, usando as aberturas previstas perto das bordas. Aperte os dois parafusos de bloqueio em cada pé. Após a montagem, coloque o convector no chão: ele deve ficar horizontal.

Qual é a potência e a área de aquecimento do CN04 250 MIS F?

A potência nominal é de 2500 W, adequada para um volume de 50 a 70 m³ ou uma área de 20 a 28 m² (altura do teto padrão de 2,5 m). Para salas maiores, recomenda-se usar vários convectores.

Posso usar este convector numa casa de banho?

Sim, ele possui proteção IP24 contra projeções de água. Deve ser instalado no volume 2 ou 3 (ver esquema no manual), a pelo menos 1 m de qualquer fonte de água (banheira, chuveiro). O painel de comando não deve estar acessível a partir da banheira.

Quais são os diferentes modos de funcionamento?

O seletor tem 6 posições: * = anti-gelo (mantém 7°C), 1/2 = Eco (temperatura económica), 3/4/5 = Conforto (temperatura agradável), 6 = Marcha forçada (temperatura máxima). Os números não correspondem a temperaturas exatas; use um termómetro para um ajuste preciso.

Como limpar o convector?

Desligue-o da tomada primeiro e deixe-o arrefecer. Limpe o corpo com um pano húmido, aspirador ou escova de pó. Nunca mergulhe o aparelho em água. Não use benzeno, diluente, pó abrasivo ou solvente para não danificar o revestimento.

O que fazer se o aparelho não ligar?

Verifique primeiro se o aparelho está bem ligado à tomada e se a tomada funciona (teste com outro aparelho). Certifique-se de que o interruptor Ligar/Desligar está na posição I (ligado). Se o problema persistir, contacte um centro de serviço pós-venda autorizado TESY.

O convector faz barulho, é normal?

Sim, é normal ouvir ruídos baixos durante o aquecimento e após o desligar. Isto deve-se à dilatação e arrefecimento dos materiais metálicos. Se os ruídos forem fortes ou invulgares, pare o aparelho e contacte o SAV.

Posso cobrir o aparelho ou colocar roupa em cima?

Não, é estritamente proibido cobrir o aparelho. Isso bloqueia a convecção e provoca um sobreaquecimento perigoso, podendo causar incêndio ou danificar irremediavelmente o convector. Mantenha objetos inflamáveis a pelo menos 1 m de distância.

Como guardar o convector no verão?

Desligue-o da tomada e deixe-o arrefecer. Use a embalagem original para protegê-lo do pó. Armazene-o num local seco, ao abrigo da humidade e da luz solar direta. Nunca guarde o aparelho ainda quente.

Onde encontrar o serviço pós-venda para este produto?

Contacte um centro de serviço autorizado da sua rede TESY (a lista consta no cartão de garantia). Para qualquer reclamação, pode também contactar o fornecedor através do site www.tesy.com ou no endereço: TESY Ltd, 48 Madara Blvd, Shumen, 9700, Bulgária.

MANUAL DE UTILIZADOR CN04 250 MIS F Tesy

• Antes de partirar a utiliser este aparelho, leia com atenção as instruções e guarde-as para consulta futura. No caso de alteração do proprietário, as instruções de utilizesçao são entregairos muito do aparelho.
• CUIDADO: Crianças menores de 3 anos devem estar longe do aparelho, caso não sejam vigiadas por umadulto.

Crianças de idade entre os 3 anos ate aos 8 anos podem so utilizear a tecla Ligar/Desligar do aparelho no caso de aparelho já instalado e prento para funciona normalmente e caso sejam vigiladas por umadulto, saibam as instruções de seguranca e comprehendam os riscos. Crianças de idade entre os 3 anos ate aos 8 anos não devem ligar oaparelho àtomada de corrente, configurar o aparelho, limpa-lo ou executar qualquer manutenção.

Este aparecido pode ser uso por determinados grupos de pessoas, incluindo crianças maiorres de 8 anos e pessoas com capacidades fisicas, sensoriais e mentalais reduzidas, pessoas pouco experimentadas ou com poucOs conhecerimentos, exceto quando supervisionadas ou tenham recebido instruções quando autilizaçãodo aparelho em segurarce compreendem os perigos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser efetuadas por pessoas não vigiadas.
-CUIDADO: Algumas partes da unidade podem ficar muito quentes ecause queimaduras. Nunca deixe crianças e pessoas vulnárveis sem vigilancia.

• ATENÇA: não cubra o aparelho para fazer sobraqueamento!
• O aparecido não deve ser colocado diretamente debaixo de uma tomada de corrente!
• Se o cabo de alimentacao estiver danificado, deve ser substituido pelo fabricante, seu agente de service ou pessoas igualmente qualificadas para evaporar perigos.
• Antes de ligar o aparelho - verifie que se a voltagem indica na placar geral corresponde à voltagem na sua casa.
• Este aparelho destiná-se apenas ao fim para o qual foi concebido, i.e. aquecer compartments de habitação. O aparelho não se destina a ser utilizesc em estabelecimentos commerciais. É considerada inadeva e, por consuinte perigosa, qualquer'utilização para fins para os quais o aparelho não foi concebido. O fabricante não assume qualquer responsabilitadé por danos devidos a uso incorreto ou insensato. O incumprimento das informações de segança invalida a garantia do aparelho!
• Não saía da casa deixando o aparecido ligado: certificado-se de que a chave está em posicao desligada (no caso de pailn aquecedor com commando mecanico).
• Mantenha a uma distançaelo menos de 100 cm do pailen aquecedor todos os objetos inflamáveis, tais como moveris, almofadas, roupa de cama, papel, roupa, cortinados, etc.
• Não utilize o aparecido em sitios ond e São usuizadas ou conservadas substancias inflamáveis (por example: proximo a gases ou aerossis inflamáveis) - existe muito grande perigo de explosão ou incendio!
• Tenha cuidado a não deixar objetivos preocupos entrarem pelas grehas de entrada e saída de ar, porque isto pode fazer umCHOque elétrico, incéndio ou dano do pailé aquecedor.
• O aparecido destiná-se apenas a uso dométrico e não é adequado para locais onde se criam animais!
• Não cubra as grades de proteção, nãobloqueie a entrada ou saía de ar colocando o aparelho contra uma superficie. Todos os objetos devem estar a uma distência pelo menos de 1 metro,rente e lateral,do aparelho.
• O surgimento de dolor e po no aparelho causa com frequência o sobreaqueamento deste. Limpe regularamente com aspirador as entradas de ar,soledecesso ter desligado o aparelho da rede eletrica.
• Nunca toque no aparecido com as mãos molhadas ou humidas - existe perigo de morte!
• O acesso à tomada deve ser fácil para permitir desligar a ficha a qualquer momento, quando necessario, e o mais rápido possíve! Nunca puxe o cabo de alimentação ou o padrão aparecido para o desligar da redeétrica.
• Preste atenção! O ar de saía fica aquecido durante o funciona do

aparelho (a mais de 100^ ).

• Se decideir não'utilizar mais um(AParemho这点ipo, recomendamos que o torno inutilizavel cortando o cabo, só antes de ter desligado o aparelho da rede. Mais recomendamos que tome todas as medidas de prevenção para garantir a seguranca, especialmente dascriancasqueposbambrar com a unidade (aparemho) inutilizavel.
• Atença: Não utilize este aparecido comPOSITivo programador, contador ou qualquer及其他ly dispositivo que o desliga automatistically, porque se o aparecido estiver coberto ou colocado de forma não correta, existe um perigo de incência.
• Coloque o cabo de alimentação de forma a não impedir a circuláção de pessoas e não ser pisado! Utilize somente extensões aprovidas e apropriadas para o aparecido, i.e. com marca de conformidade!
• Nunca desloque o aparelho puxando-o peso cabo bem como nao utilize o cabo para movimentar objetos!
• Não dobre o cabo, não o puxe por bordas agudas e não o coloque sobreplaces quentes ou fogo aberto!

EMBALAGEM

• DepoS de desembalar o aparelho verifie se ha danos causados durante o transporte e a integrazione da embalagem! Caso constaça uma avaria ou entrega incomplete, entre em conta com o respetivo vendedor autorizzato!
• Não deite ao lixo a caixa original! Pode usar a embalagem original para armazenamento e transporte a fim de fazer danos durante o transporte!
• Deite ao lixo o material de embalagem em conformidade com as normas ecologicas! As crianças devem ser vigiadas a não brincarem com os sacos de polietileno!

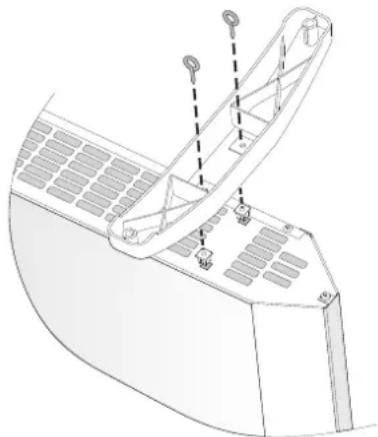

MANUAL DO UTILIZADOR DE INSTALAÇÃO DE UM CONJUNTO DE PÉS

• Este pailé aquecedor é projetado para ser realizado em compartmentos fechados, instalado à parede.

Nos termos do Regulamento (UE) 2015/1188 relativo à aplicação da Direita 2009/125/CE, este aparelhoétrico não se destina a uso àparede!

Importante: Em compartmentos com volume acima de 45m^3 e recomendavel o uso combinado de 2 ou mais painei aquecedores.

• Não coloque o pailé aquecedor abaixo da tomada de corrente ou caixa de ligação.

• Não instale o pailen aquecedor

• em sitios onde existeanagan para nao influenciar as configurações de controlo;

• diretamente debaixo de uma tomada de corrente;
• em espaço 1 (volume 1) para casas de banho;

• em espoço 2 (volume 2), se o painei de controlo pode ser atingido pela persona quando estiver no ducha ou na banheira;

• Antes devenir a instalar o Conjunto, certificque-se de que o aquecedor está desligado da tomada!

• Os pés devem ser instalados pelo lado dos orificios de entrada de ar - a forma correta de instalación é simetricamente nas两大 bordas do conveter na zona indicada para istso (ver a imagem a seguir). Para tal, é preciso que fazer em cada convetor 2 orificios destinados para cada um dos pés.

• Coloque um dos pés no lugar determinado. Logo aperte com osinous parafusos de seguranca. O parafuso passaleo pe de plastico e aparafusa

se naorca de plástico que se encontra no orificio do conveter. Repita os passos acima com o除外 pé.

• O Conjunto dos pés considera-se devidamente instalado, se après a montagem o aquecedor ficar colocado no chão e permanecer horizontalmente estavel. Não puxe o cabo de alimentação para deslocar o aquecedor. Desloque sempre o aquecedor quando este estiver frio.
• Coloque o aquecedor com os pés ja instalados no chão e antes de liga-lo certífique-se de que todas as condições de utilização estácemagemas (medidas de prevenção e condições importantes deutilizaçãodo aquecedor).A posicao correta é - o pailne de controlo deve ficar por cima do aquecedor e os pés no chão!

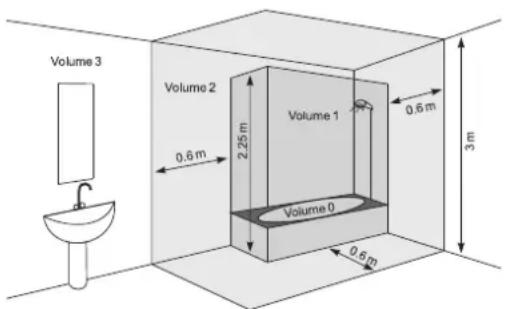

INSTALAÇÃO EM CASA DE BANHO

• O painel aquecido deve ser instalado de acordo com a pratica comercial corrente em conformidade com a leiagemação vigente do respetvo pais (as Diretivas de eletricidade da CE e as exigências de instalações especialis ou em locais incluindoisas de banho ou cabines de ducha HD60364-7- 701(IEC 60364-7-701:2006)).

• Se o pailen aquecedor for utilizeso em casa de banho, ou noutro compartmento similar, devem ser cumpridas as seguients exigencias de instalacao: o pailen aquecedor tem uma protecao IP24 (protecao contra salpicos de agua). Tendo em conta tal nivel de protecao o aparelho deve ser instalado no espoço 2 (volume 2) (ver o esquema abaixo) para eliminar a possibidade que o pailen de controlo (chave e termorregulador) do pailen aquecedor sejam atingido por uma persona que estega no duche ou banheira. A distancia minima do aparelho a uma fonte de agua não deve ser inferior a 1 metro! Se nao tiver suficientemente preparado para instalar o pailen aquecedor na casa de banho, recomendamos que consulte um techniciane eletricista profissional.

Observação: se as condições acima mencionadas não podem ser cumpridas, recomendamos que efetue a instalação no espaço 3 (VOLUME 3).

• Em compartmentos humidos (casas de banho e cozinas) a fonte de alimentação deve ser montada a alta minima de 25 cm do chão.
• A instalação deve ser munida de um fusível automatico em que a distência entre as tomadas deve serleo menos de 3 mm, quando esté送往 desigado.

Obrigado por ter escolhido o aquecedor de parede CN04. É o aparelho ideal que lhe garantirá no inverno um calor comfortavel no compartmento aquecido de acordo com as suas necessidades. Para assegurar uma vidautil mais longa é preciso cumprim as instruções de utilizesçao e manutençao do aparelho.

INSTRUÇOES DE UTILIZAZão

COMANDO MECÁNICO

Modos de funciona

Ligue o painel aquecedor, carregue na Chave em posicao "1"(Ligado l ), deposito torne o regulator para a posicao pretendida /graus de 1 a 6/ tendo em conta a segunte relatione entre os graus:

* - modo contra congelamento /ativa-se quando a temperatura no compartmento for abaixo dos 7^

1/2 - modo económico /manter una temperatura baixa no compartmento/este modo recomenda-se a ser utilisé durante a noite ou em caso de ausência de pessoas no compartmento. Este modo permitse manter una determinada temperatura en condições de poupança de energia electrica.

3/4/5 - modo comfortsével /para manter una temperatura moderada no compartmento /este modo recomenda-se a ser utilizado para manter una temperatura diária relativamente alta no compartmento.
6 - modo máximo / para manutenção de temperatura ALTA no compartmento /Este modo é recomendavel a ser utilizdo quando é necessário uma temperatura maximala alta no compartmento

Important: Os digitos do regulator da temperatura não correspondem à temperatura real no compartmento e servem para a memorização praticada da correpondência entre a temperatura e a indicação do regulator. Pode utilizear um termómetro para a configuração boa - respeitando o princípio de configurar a temperatura no compartmento de algumas horas (define-se consoante o tamanho do compartmento a aquecer).

Quando a temperatura no compartmento for inferior da que ja configurou com a ajuda do regulador, o pailen aquecedor começa a travaíhar e continua em服务于 ào momento em que a temperatura do compartmento atingir o valor configurado. quando a temperatura do compartmento for superior da configurada, o pailen aquecedor passará automaticamente para o modo de espera.

PROTEÇÃO

• O aparecido é命中o com um termóstato de segurar que automaticamente desliga o aquecedor nos casos de aumento da temperatura no pailé aquecedor acima dos valores admissiveis /o chamado sobreaquecimiento do aparecido/.
• O termostoamento de segurar a automatico restabeije o funciona do painel aquecedor, so quando a temperatura do aparelho ficar abaixo dos valores limites admissiveis.

PROTEÇAO CONTRA QUEDA

Este aparelho de aquecidoamento está protegado mediante um interruptor de segurarque interrompe automaticamente o acontecimiento do aparelho quando este cair ou estiver sob um ángulo muito maior para com a红线 horizontal. Desta forma evitam-se acidentes e uma vez que o aparelho estiver em posção certa,continuará:a funcional no ultimate的方式来 configurado.

LIMPEZA

• E obligatório desiglar o aparelho da chave e puxar a ficha da tomada na parede. Antes deomidar a limpar o painel aquecedor deixe-o arrefecer, desigando-o da tomada
• Limpe o corpo com toalha molhada, aspirador ou escova.
• Nunca coloque o aparelho em agua - existe perigo de morte devido aCHOQUE ELETrico!
• Nunca utilize gasolina, dissolvente ou produits abrasivos de limpeza, pourque cesposdemanificaracobertura doaparelho.

ARMAZENAMENTO

• Antes de armazenar o paine aquecedor, deixe-o arrefecer desligando-o da tomada
• Utilize a embalagem original para armazenamento do pailn aquecedor se o mesmo não sera utilizado por determinado periodo longo. Guarde o produits na embalagem original para o proteger de po e sujidade.
• Nunca guarde o aparelho quente na embalagem!
• É necessário conservar o produit em lugar seco e protegido contra os raios solares diretos.
• É expressamente vedado conserva-lo em compartments húmidos ou molhados.

ASSISTÊNCIA TÉCNICA

• Em caso de maumericano ou falha do aparelho, por favor entre em contour com a oficial autorizada mais proxima. /No certificado de garantia do produits forma a lista das ofecinas autorizadas/.
• Importante: Em caso de reclamacao e/ou violacao dos seu direitos como consumidor, por favor entre em contato com o seu fornecedor do presente aparecido comunicando ao endereços indicados ou atraves da pagsa de Internet da Empresa: www.tesy.com

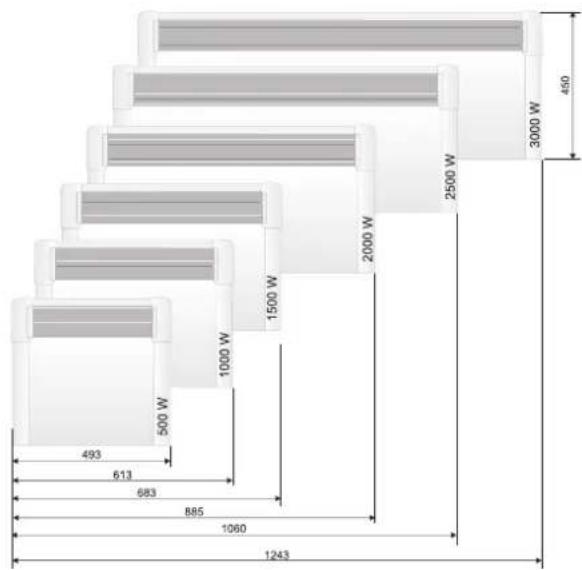

DIMENSOES DO APARELHO, VOLUME AQUECIDO E AREA AQUECIDA POR COMPARTimento

Modelo Volume aquecido Area aquecida
CN 04 050 MIST - 500W 10* - 15 m3	4* - 6 m2
CN 04 100 MIST - 1000W 20* - 30 m3	8* - 12 m2
CN 04 150 MIST - 1500W 30* - 45 m3	12* - 18 m2
CN 04 200 MIST - 2000W 40* - 60 m3	16* - 24 m2
CN 04 250 MIST - 2500W 50* - 70 m3	20* - 28 m2
CN 04 300 MIST - 3000W 60* - 80 m3	24* - 30 m2

*Volume/area aquecido minimo garantido para aquecimiento en coefficiente medio de conducividade temática = 0.5 W/(mK) para o compartmento aquecido. Os values mais alta para o volume/area aquecido atingem-se en valor medico de = 0.35 W/(mK). Altura padrão dos compartmentos -2.5 metros.

Indicações para a proteção do meuio ambiente

Os velhos electrodomesticos contem materiais valiosos e por isso não devem ser despejados Jointo ao lix urbano Solicitamos a sua collaboration para contribuir na preservacao dos recursos e do meio ambiente entregando o aparecido nos postos de entrega e recolha organizados (se houvier).

Elemento	Simbolo	Valor1.	Valor2.	Valor3.	Valor4.	Valor5.	Valor6.	Unidae	Elemento	Unidae
Potência calorifica									Tipo de potência calorifica, apenas para os aquecedores de ambiente local electrolyicos de accumulacao (seLECTIONA umopção)
Potência calorifica nominal P	nom	0,50	1,00	1,50	2,00	2,50	3,00	kW	Comando manual da energia t'érnica, com termóstato integrado	[não]
Potência calorifica minima (indicativa) P	min	0,00	0,00	0,00	0,00	0,00	0,00	kW	Comando manual da energia t'érnica, com retroação da temperatura inferior e/ou exterior	[não]
Potência calorifica continua maior P	max,C	0,50	1,00	1,50	2,00	2,50	3,00	kW	Comando eletrônicos da energia t'érnica, com retroação da temperatura inferior e/ou exterior	[não]
Consumo de eletricidade auxiliar									Potência calorifica com ventilador	[não]
À potência calorifica nominal	elmax	0,44	0,91	1,42	1,89	2,41	2,87	kW	Tipo de potência calorifica/comando da temperatura interior (seLECTIONA umopção)
À potência calorifica minima	elmin	0,00	0,00	0,00	0,00	0,00	0,00	kW	Potência calorifica numafase unconica, sem comando da temperatura inferior	[não]
Em estado de vigilia	elSB	0,00	0,00	0,00	0,00	0,00	0,00	kW	Em das ou mais fases manuais, sem comando da temperatura inferior	[não]
									Com comando da temperatura interior por termóstato mecanico	[sim]
									Com comando eletrônicos da temperatura interior	[não]
									Com comando eletrônicos da temperatura interior e temporizador diário	[não]
									Com comando eletrônicos da temperatura interior e temporizador semanal	[não]
									Outras opções de comando (seção multipla possivel)
									Comando da temperatura interior, com detectao de presence	[não]
									Comando da temperatura interior, com detectao de janelas abertas	[não]
									Com opçao de comando à distança	[não]
									Com comando de arranque adaptativo	[não]
									Com limitação do tempo de funcaoamento	[não]
									Com sensor de corpo negro	[não]

TESY Ltd

48 Madara Blvd,

Shumen,9700

Bulgaria

Antes de entrada em conta o Centro de atendimento ao cliente, consulte asDICas e conselhospresentados na tabela abaixo.

O aparelho não funciona	Não há fonte de alimentação da redeétrica.Certifique-se de que o aparelho está connectado à rede e a tornada está a funcional.	Conecte o conta à tomada e verifque a posção do interruptor ON/OFF (ligado/desligado).
O compartmento não está suficientemente aquecido embora o aparelho estája quando	Sobreaquecimento do aparelho. Oprotetor de sobreaquecimento limita a saida do calor.	Elimine a causa (cobertura, sujidade ou entrada/saida de ar entupida). Observe as distancias minimas à volta do aparelho indicadas nas instruções de instalização.
	A necessidade de calor no compartmento é superior ao calor emitido do aparelho.	Elimine as perdas de calor. (Fecha as janelas e portas. Evite ventilação constante.)
	Verifique se a potência do seu dispositivo é adaptada às dimensões do compartmento.	A potência recomendada é uma média de 100 W/m2 para uma alta de teto de 2.50 m ou 30 W/m3
Sujidas aparecem na parede(PRDA do aparelho	As suições na parede aparecem em resultado da semente do ar.	Verifique se o ar no compartmento é regularamente ventilado com ar puro, especialmente se aí se fuma.
Sons / ruidos Emitter-se sons fracos durante o aquecimento bem como pouco antes de ser atingida a temperatura configurada não é nada incomum.	Este efeito resulta da expansão natural dos materiais durante o aumento rápido da temperatura e o successivo restramento dos metais realizados no fabrico do aparelho.
Manchas ameladas da grade Manchas semelhantes podem ser resultado da cobertura do aparelho com roupa húmida.	Não cobre o produto! Isto é proibido, poi bloqueia a convexão do ar e isto Causea um dano irreparavel ao aparelho ou que pode provocar um risco grave à sua Saúde e propriedade.

ATTENZIONE:

PROTEZIONE ANTIRIBALTAMENTO
