MANUAL DE UTILIZADOR Reference RVX-54 KLIPSCH

1. LEIA estas instruções.
2. GUARDE estas instruções.
3. SIGA todos os avisos.
4. SIGA todas as instruções.
5. NÃO USE este equipamento próximo de água.

6. LIMPE SOMENTE com um pano seco.

7. NÃO bloqueie nenhuma saída de ventilação. Faça a instalação de acordo com as instruções do fabricante.

8. Não instale próximo de nenhuma fonte de calor, como radiadores, fornos ou outros equipamentos (incluindo amplificadores) que produzam calor.

9. NÃO anule o efeito de segurança do plugue de aterramento ou polarizado. Um plugue polarizado tem dois terminais planos, um mais largo que o outro. Um plugue do tipo aterramento tem dois terminais planos e um terceiro pino para aterramento. O terminal plano mais largo e o terceiro pino são fornecidos para sua segurança. Se o plugue fornecido não encaixar na tomada, peça para um eletricista trocar a tomada da parede.

10. PROTEJA o fio de energia para que ele não seja pisado ou esmagado, especialmente nos plugues, adaptadores e no ponto em que eles saem do equipamento.

11. USE SOMENTE acessórios/conexões especificados pelo fabricante.

12. USE somente com uma base, tripé, suporte ou mesa especificada pelo fabricante, ou vendida com o equipamento. Quando for usada uma base móvel, tenha cuidado ao movimentar a combinação base/equipamento para evitar ferimentos causados pelo tombamento da caixa.

13. DESCONECTE o equipamento durante tempestades de raios ou quando o equipamento não estiver sendo usado por um longo período de tempo.

14. Toda manutenção deve ser feita por pessoal qualificado. A manutenção só é necessária se o equipamento for danificado de alguma forma, como danos no cabo de energia, líquidos derramados ou objetos caídos dentro do equipamento, exposição do equipamento à chuva ou umidade, operação anormal ou queda do equipamento.

Este símbolo indica que existem importantes instruções de manutenção e operação na literatura que acompanha a unidade.

Este símbolo indica a presença de tensão perigosa que constitui um risco de choque elétrico.

ATENÇÃO: Para reduzir o risco de incêndio ou choques elétricos, não exponha o equipamento à umidade ou à chuva.

ATENÇÃO: Existem tensões perigosas neste equipamento. Não existem no equipamento peças que possam ser reparadas pelo usuário. Toda manutenção deve ser feita por pessoal qualificado. ATENÇÃO: Alterações ou modificações que não tenham sido expressamente aprovadas pelo fabricante podem tornar inválida a autoridade do usuário para operação deste dispositivo.

SOBRE SUA AQUISIÇÃO DE PRODUTOS DA KLIPSCH

Agradecemos sua aquisição das caixas acústicas da Klipsch. Depois de ler este manual e conectar seu sistema, você ouvirá o resultado de mais de 55 anos de engenharia precisa de ponta e pesquisa e desenvolvimento líder no setor. Como todos os produtos da Klipsch, estas caixas acústicas foram fabricadas com a tecnologia com corneta da Klipsch: o projeto utilizado como base fundamental do primeiro produto Klipschorn® desenvolvido em 1946 e de todos os outros produtos lançados posteriormente. A inclusão da corneta permite que as caixas acústicas tenham alta sensibilidade, baixa distorção, resposta de frequência estável e dispersão ampla. Isto resulta em uma potência, nitidez e dinâmica inigualáveis: as características que distinguem o "Som da Klipsch".

Não deixe de preencher o cartão de garantia fornecido ou de registrar o produto on-line no site www.klipsch.com para que possamos a tendê-lo melhor.

Mais uma vez, agradecemos por escolher a Klipsch. Esperamos que as suas caixas acústicas tragam vida às suas músicas e filmes durante muitos anos.

GRADE

A caixa acústica pode ser utilizada com ou sem a grade instalada. A grade é fixada magneticamente e pode ser facilmente retirada, bastando para isso puxá-la para a frente. Para recolocá-la, alinhe as bordas da grade com as da caixa acústica.

POSICIONAMENTO

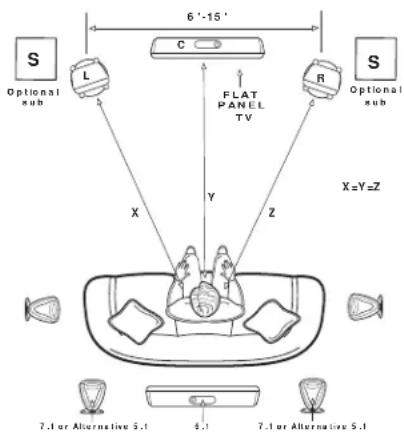

As caixas acústicas Reference RVX foram projetadas para proporcionar máxima flexibilidade e terão bom desempenho em uma ampla gama de configurações. A figura 1 mostra uma configuração típica de cinema em casa, com uma caixa acústica no canal central (RVX-42) em cima da TV, caixas acústicas frontais direita e esquerda (RVX-42 ou RVX-54) ao lado da tela, outro par de caixas acústicas (RSX-4 ou RSX-5) uma de cada lado da área ocupada pelos ouvintes para os surrounds principais, e um terceiro par atrás para o canal surround traseiro em um sistema de 7.1 canais (Dolby Digital EX ou DTS-ES). As recomendações para o posicionamento específico para cada função estão descritas abaixo.

6'-15' S Optional sub L C R S Optional sub X Y Z FLAT PANEL TV X=Y=Z 7.1 or Alternative 5.1 6.1 7.1 or Alternative 5.1

Figure 1

Caixa acústica do canal central: Centralize a caixa acústica diretamente acima ou abaixo da tela de vídeo. A base integrada permite que a caixa acústica seja colocada em cima da TV (ou em uma prateleira acima ou abaixo dela) ou montada na parede (consulte as instruções para montagem em parede). Idealmente, o sonoflector frontal da caixa acústica deve estar alinhado com a superfície frontal da tela. Consulte informações mais detalhadas na seção de ajuste da base.

Caixas acústicas frontais esquerda e direita: As caixas acústicas frontais esquerda e direita devem estar aproximadamente alinhadas com a tela de vídeo e equidistantes dela.

A distância entre as caixas acústicas e a tela não é importante, a pesar de que separações maiores tendem a produzir sons mais espaçosos. Evite posicionar qualquer uma das caixas acústicas a menos de 60 cm de uma parede lateral, e se estiverem em prateleiras ou em um armário, posicione-as de modo que suas superfícies frontais fiquem ao menos alinhadas com a frente do armário. Se possível, coloque-as na mesma altura dos ouvidos dos ouvintes quando sentados.

Caixas acústicas surround da esquerda e da direita: As caixas acústicas RVX foram projetadas para ser compatíveis acústica e visualmente com a linha de caixas acústicas satélite Klipsch Reference. Entre em contato com o revendedor autorizado Klipsch para informar-se sobre o modelo satélite Reference ideal para seu sistema.

O melhor local para colocar caixas acústicas surround é em paredes ou encostadas em paredes nas laterais da área onde os ouvintes se sentam. Posicione-as ao lado da posição de audição ou a cerca de 20o atrás dela. Monte-as acima da altura dos ouvidos dos ouvintes quando sentados (1,5 a 2,0 m de altura), mas evite colocá-las encostadas no teto. Direcione-as perpendicularmente aos ouvintes, ou um pouco para trás em direção à parede traseira para obter um som mais difuso, ou mais próxima da posição ocupada pelos ouvintes para produzir um som mais direto.

O projeto dos modelos satélite Reference proporcionam bastante flexibilidade, e bons resultados podem ser obtidos com configurações significativamente diferentes da ideal.

Caixas acústicas surround traseiras: Se o seu equipamento for compatível com o sistema Dolby Digital EX, THX Surround EX ou DTS-ES surround de 7.1 ou 6.1 canais, uma ou duas caixas acústicas podem ser colocadas atrás da área onde os ouvintes sentarão para atuarem como caixas acústicas surround traseiras. Da mesma maneira que com as caixas surround esquerda e direita, a melhor posição é acima do nível dos ouvidos dos ouvintes quando sentados. Caso seja utilizada apenas uma caixa acústica surround traseira, ela deve ficar centralizada atrás da área destinada aos ouvintes. No caso de duas caixas acústicas, elas devem ficar posicionadas bem próximas uma da outra. Com este tipo de sistema, as caixas acústicas surround esquerda e direita devem ficar ao lado da área onde os ouvintes sentarão, e não atrás dela.

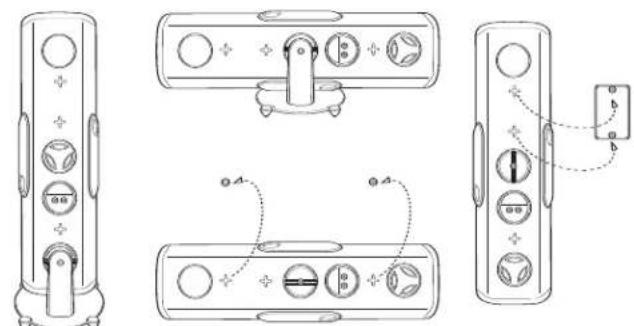

AJUSTE DA BASE E MONTAGEM EM PAREDE

As caixas acústicas RVX-42 são fixadas em suas bases através de um parafuso que permite que sejam usadas na posição vertical (como despachadas de fábrica) para serem colocadas em prateleiras, ou na posição horizontal, normalmente utilizada para o canal central. Para ajustar a base, retire a chave sextavada da parte traseira da unidade e retire o parafuso da base. Reposicione a base no ponto de montagem central e depois recoloque a chave sextavada no espaço onde estava. (Ver a figura 2).

Pode-se também usar um suporte opcional de parede ou teto que se encaixará nos orifícios de 4,8 mm.

Entre em contato com o revendedor autorizado Klipsch para determinar o modelo recomendado para o seu sistema.

1. Para instalar a RVX-42, siga as instruções abaixo:
   Localize o modelo para montagem em parede, coloque-a na parede na posição desejada e
2. nivele-a.
3. Marque os locais para parafusos para o modelo que está instalando.
   Utilize parafusos para fixação à parede que sejam adequados ao peso que terão de suportar. Deixe as cabeças dos parafusos para fora da parede aproximadamente 6 mm e ajuste con-
4. forme necessário ao pendurar a caixa acústica.
5. 4Fixe os suportes de borracha auto-adesivos fornecidos na parte traseira da caixa acústica.
   Conecte o cabo de caixa acústica aos conectores da caixa. Ver "Das caixas acústicas ao
6. amplificador: conexão correta"
   Encaixe os orifícios da caixa acústica nas cabeças dos parafusos salientes na parede. Ajuste a
7. altura das cabeças dos parafusos para um encaixe justo. Não aperte demasiadamente.
   Reajuste o ângulo da caixa acústica caso esteja usando um suporte opcional para montagem em parede que se encaixe nos orifícios de 6,3 mm – 16 locais.

CONEXÕES

Observação: Para se obter boa qualidade de som, é importante que a conexão das caixas acústicas ao amplificador ou receiver seja feita corretamente. Siga atentamente estas instruções. Conexões mal feitas podem causar mau funcionamento do amplificador ou danificá-lo.

A fiação interna das caixas acústicas da série Reference da Klipsch é feita com fios de cobre de alta pureza de vários diâmetros, cuidadosamente selecionados e enrolados para garantir a transferência ideal de sinais em todas as frequências. Para obter o melhor desempenho das caixas acústicas, conecte-as ao amplificador ou ao receber usando cabos semelhantes de alta qualidade disponíveis no revendedor. Recomendamos o uso de fios de cobre de bitola 18 AWG (1 mm) ou trançado de bitola mais grossa. Utilize uma bitola mais grossa para trechos mais longos, para reduzir a perda de potência do amplificador devido à resistência do fio.

Fio desencapado — Separe os dois condutores cerca de 2,5 cm e remova aproximadamente 0,5 cm de isolamento da extremidade de cada um. (Um alicate descascador de fios facilitará este procedimento, mas pode-se usar também um canivete comum para cortar em volta do isolamento até atingir o fio). Torça individualmente os dois segmentos de fios expostos de cada condutor. Solte as porcas de um par de terminais de conexão até que os orifícios dos terminais de metal estejam expostos. Insira a seguir os fios expostos através dos orifícios. Parafuse as porcas com os dedos para prender os fios. Certifique-se de que nenhuma parte do fio exposto conectado em um terminal de conexão esteja tocando no outro terminal ou em qualquer parte do fio exposto do outro condutor. Caso esta precaução deixe de ser observada em uma das extremidades da conexão, poderá resultar em mau funcionamento ou dano no amplificador.

Pinos — Muitos cabos de caixas acústicas pré-fabricados têm pinos metálicos nas extremidades. Solte as porcas de um par de terminais de conexão até que os orifícios dos terminais de metal estejam expostos. Insira a seguir os pinos através dos orifícios. Parafuse as porcas com os dedos para prender os pinos — não as aperte demasiadamente. Certifique-se de que nenhuma parte metálica dos dois pinos ou dos terminais de conexão estejam se tocando. Caso esta precaução deixe de ser observada em uma das extremidades da conexão, poderá resultar em mau funcionamento ou dano no amplificador.

Bornes de conexão — Alguns cabos de caixas acústicas têm na extremidade bornes no formato de U, denominados bornes de conexão. Solte as porcas de um par de terminais de conexão e encaixe os bornes ao redor dos terminais de metal.

Parafuse as porcas com os dedos para prender os bornes e examine-os para confirmar se estão firmemente no lugar. Certifique-se de que nenhuma parte metálica dos dois bornes ou dos terminais de conexão estejam se tocando.

Caso esta precaução deixe de ser observada em uma das extremidades da conexão, poderá resultar em mau funcionamento ou dano no amplificador.

EXISTEM OUTROS TIPOS DE CONECTORES ESPECIAIS PARA FACILITAR A CONEXÃO DAS CAIXAS ACÚSTICAS. CONSULTE O REVENDEDOR AUTORIZADO KLIPSCH PARA OBTER SUGESTÕES E DETALHES ADICIONAIS.

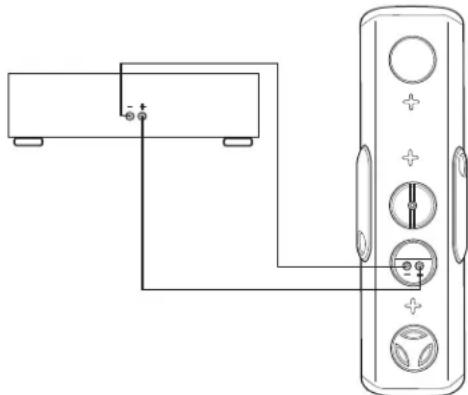

DA CAIXA ACÚSTICA PARA O AMPLIFICADOR: CONEXÃO CORRETA

Um dos aspectos mais importantes sobre a conexão das caixas acústicas é mantê-las na mesma polaridade, ou fase. Se elas forem conectadas fora de fase, ocorrerá degradação de graves e da reprodução do som.

A maneira mais fácil de assegurar que as caixas acústicas estejam conectadas em fase é sempre conectar os terminais de saída positivo e negativo do amplificador ou receber aos terminais correspondentes nas caixas acústicas: positivo (“+”, identificado pela cor vermelha) a positivo e negativo (“−”, identificado pela cor preta) a negativo. (Ver a figura 3).

A maioria dos cabos de caixas acústicas pré-fabricados tem conectores identificados por estas duas cores, o que facilita a conexão correta das entradas e saídas. Caso o cabo utilizado não tenha esta característica, ou caso esteja utilizando seu próprio cabo com dois condutores emparelhados, procure por marcas de identificação no isolamento dos dois condutores.

Normalmente, um dos condutores tem uma identificação impressa, uma faixa ou sulco em sua superfície.

AJUSTE DO CONTROLE DE GRAVES E AJUSTE DO SUBWOOFER

Os receivers, amplificadores e processadores digital surround usam um sistema conhecido como controle de graves para garantir que as baixas frequências nos vários canais sejam enviadas às caixas acústicas que conseguem processá-las bem, evitando enviá-las a caixas acústicas compactas que não têm esta capacidade. Os satélites Reference necessitam de um subwoofer (ou caixas acústicas esquerda e direita grandes) para reproduzir graves baixos. No menu de configuração da caixa acústica do processador ou do receiver, configure todos os canais conectados às caixas satélite Reference como “Small” [Pequena]. Se você depende de caixas frontais grandes para os graves, configure os canais que as alimentam como “Large” [Grande]. E se estiver usando um subwoofer, configure o subwoofer como “On” [Ativado] ou “Yes” [Sim].

A maioria dos circuitos de controle de graves utiliza uma frequência de transição (crossover) de 80 Hz ou 100 Hz, que é uma boa correspondência para o limite inferior das caixas satélite Reference. Se o sistema oferecer alternativas, recomendamos começar com 90 Hz ou 100 Hz. E se o subwoofer não estiver conectado a uma saída dedicada de subwoofer, comece com uma frequência interna de crossover ajustada em torno de 90 Hz ou 100 Hz.

MANUTENÇÃO E LIMPEZA

A única coisa que você vai precisar fazer para limpar as caixas acústicas é retirar a poeira de vez em quando. Nunca use limpadores abrasivos ou à base de solventes e detergentes fortes. As grades podem ser limpas com a escova que vem com um aspirador de pó.

GARANTIA FORA DOS ESTADOS UNIDOS E CANADÁ

A garantia deste produto, quando vendido para um cliente fora dos Estados Unidos ou Canadá, deve estar de acordo com a legislação em vigor e é de inteira responsabilidade do distribuidor que vendeu o produto. Para obter os serviços aplicáveis previstos na garantia, entre em contato com o representante de quem você comprou o produto ou com o distribuidor do produto.
