BEDIENUNGSANLEITUNG Reference RVX-54 KLIPSCH

WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anweisungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Stifte, wobei einer dicker ist als der andere. Ein geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der dritte Stift dienen zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.

10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät

11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

13. Trennen Sie dieses Gerät bei Gewitter vom Netz, oder wenn es längere Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführen. Eine Wartung bzw. Reparatur ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen Spannungen in dieser Einheit hin.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen.

WARNUNG: In diesem Gerät gibt es lebensgefährliche Stromspannung. Das Gerät enthält keine durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern durchführen.

WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, könnten des Recht des Benutzers zum Betrieb des Geräts ungültig werden lassen.

Vielen Dank, dass Sie Klipsch-Lautsprecher gekauft haben. Nach der Lektüre dieses Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren herausragender Technologie und führender Forschungs- und Entwicklungsarbeit hören können. Wie alle Produkte von Klipsch verfügen auch Ihre Lautsprecher über die Klipsch Horn-Load-Technologie – das Grund-Design für das erste, 1946 entwickelte Klipschorn® und für jedes darauf folgende Produkt. Horn-Loading ermöglicht es Ihrem Lautsprecher, hohe Empfindlichkeit, niedrige Verzerrung, einen ebenen Frequenzgang und ein breites Abstrahlverhalten zu bieten, was zu unvergleichlicher Leistung, Klangtreue und Dynamik führt, eben den Merkmalen des „Klipsch-Sound“.

Füllen Sie bitte die beiliegende Garantiekarte aus, oder registrieren Sie sich online bei www.klipsch.com, so dass wir Ihnen besser helfen können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihre Lautsprecher viele Jahre lang Ihre Musik und Ihre Filme zum Leben erwecken werden.

LAUTSPRECHERGRILL

Der Lautsprecher kann mit oder ohne Lautsprechergrill benutzt werden. Der Lautsprechergrill wird magnetisch befestigt. Sie können ihn einfach entfernen, indem Sie ihn abziehen, und ihn wieder anbringen, indem Sie dessen Kanten am Lautsprechergehäuse ausrichten.

PLATZIERUNG

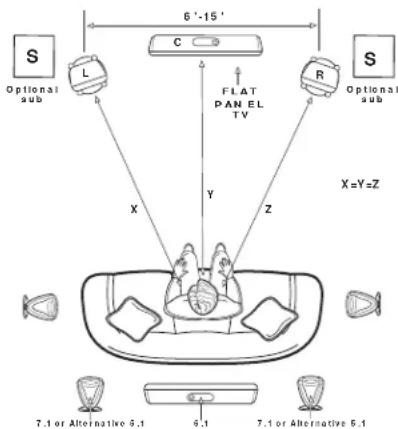

Ihre Reference RVX-Lautsprecher sind auf maximale Flexibilität hin konzipiert und bieten in einer Vielzahl von Konfigurationen ausgezeichnete Leistungen. Abbildung 1 zeigt die Aufstellung für ein typisches Heimkino-System, mit einem Center-Lautsprecher (RVX-42) oben auf dem Fernseher, linken und rechten vorderen Lautsprechern (entweder RVX-42 oder RVX-54) an den Seiten des Bildschirms, zwei weiteren Lautsprechern (RSX-4 oder RSX-5) als Haupt-Surround-Quellen an den Seiten des Hörbereichs und einem dritten Paar hinten für den hinteren Surround-Kanal in einem 7.1-Kanalsystem (Dolby Digital EX oder DTS-ES). Untenstehend sehen Sie die empfohlene Platzierung für jede Funktion.

6'-15' S Optional sub L C FLAT PANEL TV R Optional sub X=Y=Z Y Z X 7.1 or Alternative 5.1 6.1 7.1 or Alternative 5.1

Figure 1

Center-Lautsprecher: Platzieren Sie den Lautsprecher mittig direkt über oder unter Ihrem Fernsehbildschirm. Der integrierte Ständer ermöglicht es, den Lautsprecher entweder oben auf dem Fernseher (oder auf einem Regal direkt darüber bzw. darunter) aufzustellen oder ihn an der Wand zu montieren (siehe Wandmontageanleitung). Am besten sollte die Schallwand des Lautsprechers mit der Vorderkante des Bildschirms bündig sein. Weitere Details finden Sie im Abschnitt „Anpassung“.

Vordere linke und rechte Lautsprecher: Am besten sollten sich der vordere linke und rechte Lautsprecher ungefähr auf einer Linie mit dem Bildschirm befinden und gleich weit von ihm entfernt sein.

Die Entfernung vom Bildschirm ist weniger wichtig, aber eine weite Trennung erzeugt meist mehr Raumklang. Die Lautsprecher sollten mindestens 60 cm von einer Seitenwand entfernt sein, und wenn sie auf Regalen oder in einer Schrankwand aufgestellt sind, sind sie so zu platzieren, dass ihre Vorderseite mit der Vorderseite der Schrankwand wenigstens bündig ist. Platzieren Sie sie, falls möglich, auf Ohrhöhe einer sitzenden Person.

Linke und rechte Surround-Lautsprecher: Ihre RVX-Lautsprecher passen akustisch und im Design zu der Klipsch Reference-Serie von Satellitenlautsprechern. Ihr autorisierter Klipsch-Fachhändler kann Sie bei der Auswahl des passenden Reference Satellite-Modells beraten.

Die beste Position für Lautsprecher, die als Surround-Lautsprecher verwendet werden, ist an oder nahe der Wand an den Seiten des Hörbereichs, von einem Punkt direkt neben der Hörposition bis zu etwa 20 Grad dahinter. Montieren Sie sie über der Ohrhöhe einer sitzenden Person (1,5 bis 2,2 m hoch), aber platzieren Sie sie nicht an der Decke.

Richten Sie sie direkt in den Raum oder etwas gegen die hintere Wand aus, um einen mehr verteilten Klang zu erreichen, oder direkt in Richtung auf die Hörposition, was einen mehr direkten Klang erzielt.

Das Design der Reference Sa tellite-Modelle ermöglicht allerdings große Flexibilität, und selbst mit nicht gerade idealen Konfigurationen können gute Ergebnisse erzielt werden.

Hintere Surround-Lautsprecher: Wenn Ihre Elektronik Dolby Digital EX, THX Surround EX oder DTS-ES 7.1 bzw. 6.1-Kanal-Sound unterstützt, können Sie ein oder zwei Lautsprecher hinter

dem Sitzbereich als hintere Surround-Lautsprecher einsetzen. Wie bei den rechten und linken Surround-Lautsprechern befindet sich die optimale Position oberhalb der Ohrhöhe einer sitzenden Person. Wenn Sie nur einen hinteren Surround-Lautsprecher verwenden, sollte er hinter dem Hörbereich zentriert sein. Wenn Sie zwei verwenden, sollten diese ziemlich nahe voneinander aufgestellt sein. Bei dieser Art von System sollten sich die normalen linken und rechten Surround-Lautsprecher neben dem Sitzbereich befinden, und nicht dahinter.

ANPASSUNG DES STÄNDERS UND WANDMONTAGE

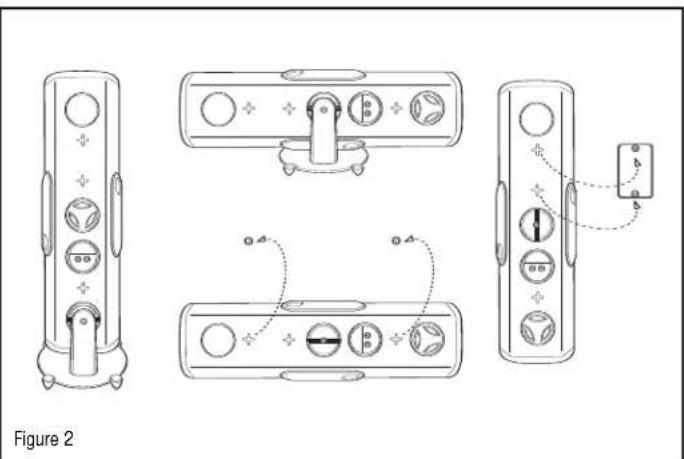

Die RVX-42 werden mit einer Schraube an ihren Ständern befestigt und können sowohl wie ausgeliefert vertikal (für den Regaleinsatz) oder horizontal (meist als Center-Lautsprecher) ausgerichtet werden. Um den Sockel einzustellen, entfernen Sie das Ständerschrauben-Werkzeug von der Rückseite der Einheit und nehmen die Schraube aus dem Ständer. Verschieben Sie den Ständer in der Mittel-Montagehalterung und stecken Sie dann das Ständerschrauben-Werkzeug in die Öffnung, in der sich vorher die Ständerschraube befand. (Siehe Abbildung 2.)

Sie können auch eine optionale Wand- oder Deckenbefestigung verwenden, die zu den mitgelieferten 3/8"-16-Einschüben passt. Ihr autorisierter Klipsch-Fachhändler kann Sie bei der Auswahl des passenden Modells beraten.

Folgen Sie zur Installation des RVX-42 untenstehenden Anweisungen:

1. Suchen Sie die mitgelieferte Wandmontage-Schablone mit Libellle und halten Sie diese an der gewünschten Stelle gegen die Wand.
2. Markieren Sie die Schraubenpositionen für das zu installierende Modell.
3. Schrauben Sie zwei N ^2 8 Flachkopf-Holzschrauben (mindestens 5 cm) in ein Ständerprofil, oder verwenden Sie einen Dübel mit entsprechender Tragfähigkeit. Lassen Sie die Schraubenköpfe etwa 6 mm aus der Wand herausstehen und passen Sie sie ggf. beim Aufhängen der Lautsprecher an.
4. Bringen Sie die mitgelieferten selbstklebenden Gummifüßchen an der Rückseite des Lautsprechers an.
5. Schließen Sie das Lautsprecherkabel an den Anschlussterminals des Lautsprechers an. Siehe „Lautsprecher zu Verstärker: Direkte Verbindung“.
6. Schieben Sie die Befestigungslöcher des Lautsprechers über die aus der Wand hervorst henden Schraubenköpfe. Stellen Sie die Höhe der Schraubenköpfe ein, damit sie genau passen. Ziehen Sie sie nicht zu fest an.
7. Stellen Sie den Lautsprecherwinkel richtig ein, wenn Sie eine optionale Wandbefestigung verwenden, die zu den mitgelieferten 3/8"-16-Einschüben passt.

ANSCHLÜSSE

Hinweis: Der korrekte Anschluss Ihrer Lautsprecher an den Verstärker oder Receiver ist entscheidend für eine gute Tonqualität. Folgen Sie bitte sorgfältig diesen Anweisungen. Schlechte Anschlüsse können zu Fehlfunktionen oder Beschädigungen des Verstärkers führen.

Lautsprecher der Klipsch Reference-Serie verwenden mehrere Drähte aus hochreinem Kupfer, die sorgfältig ausgewählt und verflochten wurden, um eine optimale Signalübertragung über den gesamten Frequenzbereich hinweg zu gewährleisten. Sie können die beste Leistung aus Ihren

Lautsprechern herausholen, wenn Sie sie mit einem ähnlich guten, durch Ihren Fachhändler erhältlichen Kabel mit dem Verstärker oder Receiver verbinden. Wir empfehlen die Verwendung von geflochtenen Kupferkabeln, mit 18 Gauge oder schwerer (niedrigerem Gauge-Wert). Verwenden Sie ein Kabel mit schwererem Draht (niedrigerem Gauge-Wert) für längere Entfernungen, um den durch den Kabelwiderstand erzeugten Verlust der Verstärkerleistung zu reduzieren.

ERSTER SCHRITT: ANSCHLUSSARTEN

Blanker Draht - Ziehen Sie die zwei Adern auf einer Länge von etwa 2,5 cm auseinander und entfernen Sie am Ende jeweils ca. 7 mm der Isolierung. (Das geht mit einer Abisolierzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden, um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest zusammen. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löcher in den Metallstiften frei sind, und stecken Sie dann den blanken Draht in die Löcher. Drehen Sie die Muttern fingerfest auf den Draht hinunter. Stellen Sie sicher, dass keine Kupferfasern von einem Terminal zum anderen oder zu einer Faser der anderen Ader verlaufen. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

Stifte - Viele im Handel erhältliche Lautsprecherkabel haben am Ende Metallstifte. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löcher in den Metallstiften frei sind, und stecken Sie dann die Stifte in die Löcher. Drehen Sie die Muttern fingerfest auf die Stifte hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sicher, dass kein Metallkontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

Gabelschuhe - Manche Lautsprecherkabel haben am Ende U-förmige Anschlüsse, die als Gabelschuhe bezeichnet werden. Lösen Sie die Muttern an einem Paar Anschlussterminals und schieben Sie die Gabelschuhe um die Metallstifte herum.

Drehen Sie die Muttern fingerfest auf die Gabelschuhe hinunter und prüfen Sie, ob diese richtig festgeschraubt sind. Stellen Sie sicher, dass kein Metallkontakt zwischen den beiden Gabelschuhen oder Anschlussterminals besteht.

Wenn diese Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

ES GIBT ANDERE ARTEN SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCHFACHHÄNDLER IN VERBINDUNG, DER IHNEN RATSCHLÄGE UND WEITERE INFORMATIONEN GEBEN KANN.

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG

Einer der wichtigsten Faktoren beim Anschluss Ihrer Lautsprecher ist die richtige Polung. Wenn der Lautsprecheranschluss falsch gepolt ist, wirken der Bass und das räumliche Klangbild schwächer.

Die einfachste Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen, besteht darin, die positiven und negativen Ausgangsterminals an Ihrem Verstärker oder Receiver immer mit den entsprechenden Eingangsterminals an Ihren Lautsprechern zu verbinden. positiv („+“ Farbmarkierung rot) zu positiv, und negativ („-“ Farbmarkierung schwarz) zu negativ. (Siehe Abbildung 3.)

Die meisten mit Anschlüssen versehenen Lautsprecherkabel haben farbliche markierte Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn das bei Ihren Kabeln nicht der Fall ist oder wenn Sie ihre eigenen Kabel aus zweiadrigem Draht herstellen, sollten Sie auf der Isolierung der beiden Adern nach Merkmalen suchen.

Normalerweise befindet sich aufgedruckter Text, ein Streifen oder ein erhöhter Kamm entlang einer Ader.

BASS-MANAGEMENT-EINSTELLUNG UND JUSTIERUNG DES SUBWOOFERS

Digitale Surround-Sound-Receiver, Verstärker und Prozessoren verwenden das so genannte Bass-Management-Verfahren, das sicherstellt, dass die niedrigen Frequenzen in den verschiedenen Kanälen an Lautsprecher übertragen werden, die diese wiedergeben können, und das sie bei kleinen Lautsprechern, die dazu nicht in der Lage sind, wegfiltert. Um niedrige Bassfrequenzen wiederzugeben, benötigen die Reference-Satellitenlautsprecher einen Subwoofer (oder große vordere linke und rechte Lautsprecher). Stellen Sie im Lautsprecher-Setup-Menü Ihres Receivers oder Prozessors alle mit den Reference-Satellitenlautsprechern verbundenen Kanäle auf „Small“ (klein).

Wenn Sie für den Bass große vordere Lautsprecher verwenden, stellen Sie alle zu diesen führenden Kanäle auf „Large“ (groß). Und wenn Sie einen Subwoofer verwenden, stellen Sie diesen auf „On“ (ein) oder „Yes“ (ja).

Die meisten Bass-Management-Schaltungen verwenden eine Crossover-Frequenz von 80 Hz oder 100 Hz, was etwa der unteren Frequenzgrenze der Reference-Satellitenlautsprecher entspricht. Wenn Ihr System Ihnen eine Wahlmöglichkeit bietet, empfehlen wir, zunächst 90 Hz oder 100 Hz einzustellen. Und wenn Ihr Subwoofer nicht an einen speziellen Subwoofer-Ausgang angeschlossen ist, sollten Sie seine interne Crossover-Frequenz zunächst auf 90 Hz oder 100 Hz einstellen.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben. Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls dieses Produkt an Kunden außerhalb der USA oder Kanada verkauft wurde, entspricht die Garantie für dieses Produkt dem jeweils geltenden Recht und liegt ausschließlich in der Verantwortung des Distributors, der dieses Produkt geliefert hat. Zur Inanspruchnahme von Garantieleistungen den Händler, der dieses Produkt verkauft hat, oder den Distributor der dieses Produkt geliefert hat, kontaktieren.
