Reference RVX-54 - Vocero KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz acústico (altavoz) de la serie Reference
Marca	Klipsch
Modelo	Reference RVX-54
Tecnología	Altavoz de bocina Klipsch (alta sensibilidad, baja distorsión)
Rejilla	Desmontable, sujeta por imanes
Colocación recomendada	En estantería, soporte de pared o pie; idealmente a la altura del oído, a más de 60 cm de las paredes laterales
Fijación a la pared	Posibilidad de fijación a la pared mediante insertos de 3/8" – 16 o muescas de ojo de cerradura
Pie integrado	Ajustable en orientación vertical u horizontal (para canal central)
Tipo de conexión	Bornes de tornillo que aceptan cable pelado, clavijas o terminales de horquilla
Polaridad	Respeto obligatorio de los bornes + (rojo) y - (negro) para una buena fase
Cable recomendado	Cable de cobre multifilar de al menos 0,78 mm² (calibre 18); sección mayor para largas distancias
Gestión de graves	Ajustar el receptor en «Small» para estos altavoces; frecuencia de corte recomendada 90-100 Hz
Mantenimiento	Desempolvado regular; rejilla limpiable con aspiradora con cepillo; evitar productos abrasivos
Seguridad	No exponer al agua ni a la humedad; desconectar en caso de tormenta; confiar las reparaciones a un profesional
Garantía (Estados Unidos y Canadá)	5 años sobre defectos de fabricación (excepto electrónica); 2 años sobre componentes electrónicos
Garantía fuera de Estados Unidos y Canadá	Conforme a las leyes locales; contactar al vendedor o distribuidor

Preguntas frecuentes - Reference RVX-54 KLIPSCH

¿Cómo retirar la rejilla del altavoz Klipsch RVX-54?

La rejilla está sujeta por imanes. Basta con tirar suavemente hacia adelante para quitarla. Para volver a colocarla, alinee sus bordes con los del altavoz y se fijará magnéticamente.

¿Cuál es la mejor ubicación para los altavoces frontales izquierdo y derecho?

Colóquelos aproximadamente alineados con la pantalla, a igual distancia de esta. Evite colocarlos a menos de 60 cm de una pared lateral. Idealmente, la parte frontal del altavoz debe estar alineada con el frente del mueble y a la altura del oído de un oyente sentado.

¿Cómo conectar los cables a los bornes del altavoz?

Pele los cables unos 6 mm, retuerza los hilos. Afloje las tuercas de los bornes, inserte el cable pelado en el orificio pasante, luego apriete a mano. Asegúrese de no cortocircuitar los bornes. También puede usar clavijas o terminales de horquilla.

¿Por qué es importante respetar la polaridad al conectar?

El respeto de la polaridad (borne positivo a positivo, negativo a negativo) garantiza que los altavoces funcionen en fase. Una conexión incorrecta degrada los graves y la localización del sonido. Use las marcas de color o etiquetas en los cables.

¿Qué ajustes de gestión de graves debo realizar en mi receptor?

Ajuste todos los canales conectados a estos altavoces en «Small». Si usa un subwoofer, actívelo (Subwoofer: On). La frecuencia de corte recomendada es de 90-100 Hz. Si el subwoofer no tiene salida dedicada, ajuste su filtro interno a unos 90 Hz.

¿Puedo fijar el altavoz a la pared? ¿Cómo?

Sí, use la plantilla de fijación incluida. Marque las ubicaciones, atornille tornillos n.° 8 de cabeza cilíndrica abombada en un poste de pared o con tacos adecuados, dejando sobresalir 6 mm. Cuelgue las muescas de ojo de cerradura del altavoz en las cabezas de los tornillos.

¿Cómo ajustar el pie del altavoz para uso horizontal o vertical?

Retire la herramienta del perno del pie en la parte trasera, luego retire el perno. Gire el pie alrededor del punto de montaje central para cambiar su orientación. Vuelva a colocar la herramienta en la abertura correspondiente. El pie permite orientación vertical (estantería) u horizontal (canal central).

¿Qué tipo de cable de altavoz debo usar?

Use cable de cobre multifilar de al menos 0,78 mm² (calibre 18). Para distancias superiores a 10 metros, elija una sección mayor (calibre 16 o 14) para minimizar pérdidas.

¿Cómo limpiar el altavoz y su rejilla?

Para el altavoz, basta con un desempolvado regular. Nunca use productos abrasivos o a base de disolventes. Para la rejilla, puede limpiarla con un cepillo de aspiradora.

¿Cuál es la duración de la garantía del altavoz?

En Estados Unidos y Canadá, la garantía es de 5 años contra defectos de fabricación (excepto electrónica) y de 2 años para componentes electrónicos. Fuera de estas zonas, la garantía depende de las leyes locales; contacte a su vendedor.

MANUAL DE USUARIO Reference RVX-54 KLIPSCH

ANTES DE MAIS NADA: TIPOS DE CONECTORES

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.

2. GUARDE estas instrucciones.

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este dispositivo cerca del agua.

6. LÍMPIELO SOLAMENTE con un paño seco.

7. NO bloquee los orificios de ventilación. Instálelo de acuerdo con las instrucciones del fabricante.

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas u otros aparatos (incluyendo amplificadores) que generen calor.

9. NO neutralice la característica de seguridad del enchufe polarizado o con clavija de conexión a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la otra. Los enchufes con clavija de conexión a tierra tienen dos patas y una clavija de conexión a tierra. La pata ancha o la clavija son características de seguridad. Si el enchufe del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie el enchufe de pared obsoleto.

10. PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en exceso o que lo pisen, especialmente en el punto en que el cordón se une al enchufe, el punto en que el cordón sale del dispositivo y cuando el dispositivo está enchufado.

11. USE SOLAMENTE los accesorios especificados por el fabricante.

12. USE este dispositivo solamente en un carrito, base, tripode, soporte o mesa especificado por el fabricante o vendido con el producto. Cuando use un carrito, tenga cuidado al mover el carrito con el dispositivo encima para evitar lesiones si el conjunto se vuelca.

13. DESENCHUFE este dispositivo cuando haya tormentas eléctricas o cuando no se durante largos períodos de tiempo.

14. REMITA todas las reparaciones al personal de servicio calificado. Acuda a un profesional si el dispositivo ha sufrido desperfectos tales como que se ha dañado el enchufe o el cordón de alimentación, el dispositivo se ha dejado caer, parece no funcionar correctamente o ha estado expuesto a la lluvia o a la humedad, o han caído objetos o se ha derramado líquido en su interior.

Este simbolo indica que el manual que acompaña a esta unidad contiene instrucciones importantes sobre operación y mantenimiento.

Este simbolo indica que hay voltaje peligroso que constituye un peligro de descarga eléctrica dentro de esta unidad

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad.

ADVERTENCIA: Los voltajes de este equipo constituyen un peligro de muerte. No hay piezas que el usuario pueda reparar dentro del dispositivo. Remita todas las reparaciones al personal de servicio calificado.

PRECAUCIÓN: Los cambios o modificaciones que el fabricante no apruebe expresamente pueden anular la autoridad del usuario para operar este dispositivo.

ACERCA DE SU COMPRA KLIPSCH

Gracias por la compra de estos altavoces Klipsch. Después de leer este manual y conectar el sistema, usted podrá escuchar los resultados de más de 55 años de una ingeniería rigurosa y una investigación y desarrollo a la vanguardia de su clase. Como todos los productos Klipsch, estos altavoces tienen tecnología de carga por trompeta Klipsch Tractrix®, que es el diseño orientador del primer Klipschorn® desarrollado en 1946 y de todos los productos que han venido después. La carga por trompeta permite a los altavoces tener alta sensibilidad, baja distorsión, respuesta de frecuencia plana y amplia dispersión, lo cual se traduce en la potencia. el detalle y la dinámica sin igual que constituyen el sello distintivo del "Sonido Klipsch".

Llene la tarjeta de garantía adjunta o inscribase en línea en www.klipsch.com para que podamos atenderle mejor.

Nuevamente le agradecemos que haya escogido a Klipsch y esperamos que estos altavoces le den vida a su música y a sus películas durante muchos años.

REJILLA

El altavoz se puede usar con o sin la rejilla en posición. La rejilla se adhiere magnéticamente; se puede quitar fácilmente jalándola para separarla del altavoz y volver a colocar simplemente alineando sus bordes con los de la caja del altavoz.

UBICACIÓN

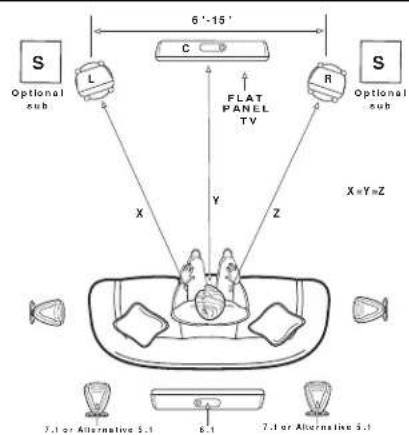

Los altavoces RVX de Reference han sido diseñados para dar máxima flexibilidad y buen rendimiento en diversas configuraciones. La Figura 1 muestra una configuración normal de cine en casa con un altavoz de canal central (RVX42) sobre el televisor, altavoces frontales derecho e izquierdo (RVX-42 o RVX-54) a los lados de la pantalla, altavoces surround principales (RSX-4 o RSX-5) a los lados del área de audición y un par de altavoces surround posteriores detrás en un sistema de 7.1 canales (Dolby Digital EX o DTS-ES). A continuación se presentan recomendaciones específicas de ubicación para cada función.

Altavoz de canal central. Centre el altavoz directamente encima o debajo de la pantalla de video. El pedestal integral permite poner el altavoz encima del televisor (o en una repisa justo encima o debajo del televisor) o montarlo en la pared (vea las instrucciones de montaje). Idealmente, el bafle frontal del altavoz debe quedar al ras del frente de la pantalla. Vea la seción sobre ajustes del pedestal para obtener más detalles.

Altavoces frontales izquierdo y derecho. Los altavoces frontales izquierdo y derecho deben estar aproximadamente en línea con la pantalla de video y a la misma distancia de ella.

La distancia a la pantalla no es de importancia crítica, aunque una mayor separación tenderá a hacer que el sonido sea más espacioso. Evite que los altavoces queden a menos de 60 cm (2 pies) de las paredes laterales y, si están en repisas o en un armario, colóquelos de manera que su superficie frontal quede por lo menos al ras de la parte de adelante del armario. Colóquelos a la altura del oído del oyente, si es práctico.

Altavoces surround izquierdo y derecho. Los altavoces RVX han sido diseñados para corresponder acústica y cosméticamente a la familia de altavoces satélite Reference de Klipsch. Consulte al distribuidor autorizado de Klipsch para ver qué modelo de satélite Reference es apropiado para usted.

La mejor ubicación de los altavoces empleados como altavoces surround es cualquier punto de las paredes o contra ellas a los lados del área de los asientos, desde una posición adya- cente hasta 20 grados detrás de tal área. Móntelos más arriba de la altura del oído de los oyentes sentados (de 1.50 a 1.80 m (5 a 6 pies) de altura) pero evite colocarlos contra el cielo raso. Oriéntelos directamente hacia el otro lado de la sala o ligeramente hacia la pared de atrás para obtener un sonido difuso, o hacia la posición del oyente para obtener un sonido directo. El diseño de los modelos satélite Reference permite gran flexibilidad y se pueden obtener buenos resultados en configuraciones que se diferencian considerablemente del ideal.

Altavoces posteriores surround. Si sus aparatos electrónicos aceptan Dolby Digital EX, THX Surround EX, o Surround DTS-ES de 7.1 ó 6.1 canales, usted puede colocar uno o dos altavoces detrás del área de los asientos para que funcionen como altavoces surround posteriores. Tal como con los altavoces surround izquierdo y derecho, la ubicación óptima es por encima

del nivel del oído del oyente sentado. Si tiene solamente un altavoz surround posterior, debe estar centrado detrás del área de audición; si está usando dos, deben colocarse bastante juntos. Con este tipo de sistema, los surround derecho e izquierdo normales deben colocarse en posición adyacente al área de los asientos y no detrás.

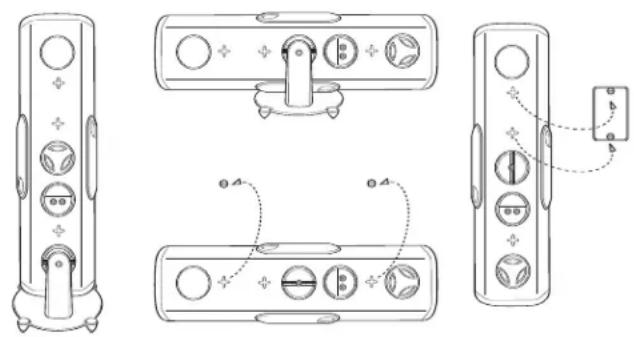

AJUSTE DEL PEDESTAL Y MONTAJE EN LA PARED

Los RVX-42 se fijan en sus pedestales por medio de un perno que permite colocarlos en posición vertical o en la orientación en que se envían de fábrica: horizontalmente o dispuestos para colocación en repisas, que es lo normal para altavoces de canal central. Para ajustar la base, quite la herramienta de perno de pedestal de la parte de atrás de la unidad y con ella quitele el perno al pedestal. Coloque el pedestal en el punto de montaje central y vuelva a colocar la herramienta en la abertura en que estaba anteriormente (Vea la Figura 2).

Puede usar una montura opcional de pared o cielo raso que se ajuste a los insertos suministrados de 3/8 de plg. - 16.

Vea al distribuidor autorizado de Klipsch para determinar el modelo correcto para usted.

Para instalar el RVX-42, siga las instrucciones especificadas a continuación:

1. Ubique la plantilla de montaje con nivel de burbuja que se suministra y colóquela en la pared en la posición deseada.
2. Marque la posición de los tornillos para el modelo que está instalando.
3. Atornille tornillos N° 8 de cabeza troncocónica para madera (de por lo menos dos pulgadas de longitud) en un paral de madera o use anclas para pared de pirca con el valor nominal de carga apropiado. Deje que las cabezas de los tornillos sobresalgan de la pared aproximadamente 1/4 de plg. y ajustelos según sea necesario cuando cuelgue los altavoces.
4. Fije las almohadillas de goma autoadheribles a la parte de atrás del altavoz.
5. Conecte el cable del altavoz a las terminales de los altavoces. Vea la sección "De los altavoces al amplificador. Mantenimiento de la polaridad".
6. Enganche los agujeros en forma de ojo de cerradura de los altavoces en las cabezas de tornillo que sobresalen de la pared. Ajuste la altura de los tornillos para lograr un buen ajuste. No apriete en exceso.
7. Afine el ángulo de los alta voces si está usando una montura opcional de pared que se ajuste a los insertos suministrados de 3/8 de plg. — 16.

CONEXIONES

Nota. La conexión correcta de los altavoces al amplificador o receptor es de importancia vital para obtener buena calidad de sonido. Siga estas instrucciones cuidadosamente. Las conexiones descuidadas pueden dañar o hacer fallar el amplificador.

Los altavoces Reference de Klipsch vienen cableados internamente con cable de cobre de alta pureza de varios calibres, seleccionados y enrollados cuidadosamente para asegurar una transferencia óptima de la señal a todas las frecuencias. Usted obtendrá el mejor rendimiento de los altavoces si los conecta al amplificador o receptor con cable de calidad similar que su proveedor

puede suministrarle. Recomendamos que use cable trenzado de cobre calibre 18 o más pesado (menor calibre). Use cable de menor calibre (más pesado) para trayectos largos a fin de minimizar la pérdida de potencia del amplificador debida a la resistencia del cable.

PERO PRIMERO: TIPOS DE CONECTORES

Cable sin aislamiento. Despegue los conductores aproximadamente una pulgada y quite aproximadamente 1/4 de pulgada de aislamiento de los extremos. (Esto se simplifica con un pelacables, pero se puede usar una navaja de bolsillo común y corriente para cortar alrededor del aislamiento hasta el metal dentro del cable.) Trence apretadamente las hebras de los conductores individuales. Afloje las tuercas de un par de terminales hasta que se vean los agujeros a través del metal, luego inserte la parte sin aislamiento de los cables a través de los agujeros. Atornille las tuercas a mano hasta el conductor. Asegúrese de que las hebras del conductor conectado a una terminal no toquen ni la otra terminal ni las hebras del otro conductor. No tomar esta precaución en cualquiera de los extremos de la conexión puede dañar o hacer fallar el amplificador.

Clavijas. Muchos cables de altavoz prefabricados terminan en clavijas de metal. Afloje las tuercas de un par de terminales hasta que se vean los agujeros a través del metal, luego inserte las clavijas a través de los agujeros. Atornille las tuercas a mano hasta las clavijas. No las apriete en exceso. Asegúrese de que no haya contacto de metal a metal entre las dos clavijas o terminales. No tomar esta precaución en cualquiera de los extremos de la conexión puede dañar o hacer fallar el amplificador.

Orejetas de pala. Algunos cables de altavoz vienen terminados en conectores en forma de U llamados orejetas de pala. Afloje las tuercas de un par de terminales, luego inserte las orejetas de pala alrededor de las terminales. Atornille las tuercas a mano hasta las orejetas de pala e inspecciónelas para asegurarse de que están firmemente en posición. Asegúrese de que no haya contacto de metal a metal entre las orejetas de pala o las terminales. No tomar esta precaución en cualquiera de los extremos de la conexión puede dañar o hacer fallar el amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR EL CABLEADO DE LOS ALTAVOCES. CONSULTE A SU DISTRIBUIDOR AUTORIZADO KLIPSCH PARA QUE LE DÉ SUGERENCIAS Y MÁS DETALLES.

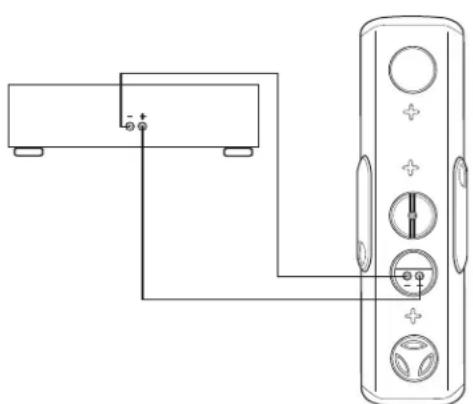

DE LOS ALTAVOCES AL AMPLIFICADOR: MANTENIMIENTO DE LA POLARIDAD

Uno de los aspectos más importantes del cableado de altavoces es mantener la polaridad o fase. Si los altavoces se conectan desfasados, los bajos y la imagen de sonido se degradan.

La manera más fácil de asegurar que los altavoces estén cableados en fase es conectar siempre las terminales de salida positiva y negativa del amplificador o receptor a las terminales de entrada correspondientes de los altavoces: positiva (+", roja) a positiva y negativa (−", negra) a negativa (vea la Figura 3).

La mayoría de los cables de altavoz prefabricados tienen conectores de colores que facilitan la correspondencia correcta entre entradas y salidas. Si los suyos no son así, o si usted está haciendo sus propios cables con cables de altavoz de dos conductores pegados, busque marcas de identificación en el aislamiento de los conductores. Normalmente hay letras, una banda o un resalto a lo largo de uno de los conductores.

CONFIGURACIONES DE ADMINISTRACIÓN DE BAJOS Y AJUSTES DE SUBWOOFER

Los procesadores, amplificadores y receptores digitales de sonido surround usan lo que se conoce como administración de bajos para asegurar que las frecuencias bajas de los diversos canales se envían a los altavoces que pueden manejarlas bien y no a los altavoces pequeños que no pueden hacerlo. Los altavoces satélite Reference requieren un subwoofer (o altavoces frontales izquierdo y derecho grandes) para reproducir los bajos de baja frecuencia. En el menú de configuración de altavoces del procesador o el receptor, fije todos los canales conectados a los altavoces satélite Reference en "Pequeño" (Small). Si depende de altavoces frontales grandes para los bajos, fije los canales que los alimentan en "Grande" (Large). Si está usando un subwoofer, fije el canal de subwoofer en "Activado" (On) o "Si" (Yes).

La mayoría de los circuitos de administración de bajos emplean una frecuencia de crossover de 80 Hz o 100 Hz, lo cual corresponde bien al límite inferior de los satélites Reference. Si su sistema le ofrece la opción, le recomendamos que comience con 90 Hz o 100 Hz. Si el subwoofer no está conectado a una salida de subwoofer dedicada, comience con su crossover interno fijado en aproximadamente 90 Hz o 100 Hz.

CUIDADO Y LIMPIEZA

Lo único que se necesita para limpiar los altavoces es quitarles el polvo de vez en cuando. No les aplique nunca limpiadores a base de solvente o detergentes fuertes. Las rejillas se pueden limpiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable, comuníquese con el minorista que le vendió este producto o con el distribuidor que lo suministró.
