MANUAL DE UTILIZADOR JEHSCU0750CL3 DAIKIN

Manual de Instalação

Manual de Funcionamento

(Instrução Original)

Unidade de condensação recíproca para aplicação a média temperatura

Série 1

JEHCCU0040CM1
JEHCCU0050CM1
JEHCCU0051CM1
JEHCCU0063CM1
JEHCCU0067CM1
JEHCCU0077CM1
JEHCCU0095CM1
JEHCCU0100CM1
JEHCCU0113CM1

Série 2

JEHCCU0140CM1
JEHCCU0140CM3
JEHCCU0150CM1
JEHCCU0150CM3
JEHCCU0225CM1
JEHCCU0225CM3
JEHCCU0300CM1
JEHCCU0300CM3

Unidade de condensação recíproca para aplicação a baixa temperatura

Série 1

JEHCCU0115CL1

Unidade de condensação de espiral para aplicação a média temperatura

Série 2

JEHSCU0200CM1
JEHSCU0200CM3
JEHSCU0250CM1
JEHSCU0250CM3
JEHSCU0300CM1
JEHSCU0300CM3
JEHSCU0350CM3

Série 3

JEHSCU0400CM3
JEHSCU0500CM3
JEHSCU0600CM3
JEHSCU0680CM3

Série 4

JEHSCU0800CM3

JEHSCU1000CM3

Unidade de condensação de espiral para aplicação a baixa temperatura

Série 2

JEHSCU0200CL3

JEHSCU0300CL3

Série 3

JEHSCU0400CL3

JEHSCU0500CL3

JEHSCU0600CL3

Série 4

JEHSCU0750CL3

JEHSCU0950CL3 EVI

Conteúdo

1. Nomenclatura 2
2. Segurança e Saúde 2
3. Instalação e activação 2
4. Desativação & Eliminação 9
5. Lista de veri cação 9
6. Reparação e Manutenção 9
7. Informação Gás-F 10
8. Resolução de problemas 10
9. Especifi cações 11

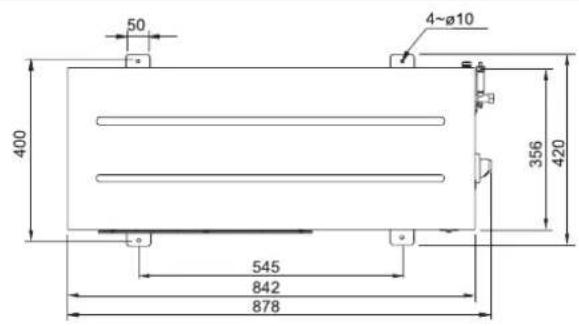

10. Esquema 13
11. Dados Elétricos 16
12. Apêndice 23

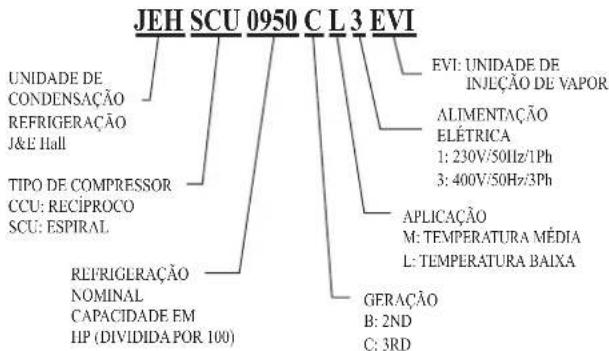

1. Nomenclatura

JEH SCU 0950 CL3 EVI UNIDADE DE CONDENSACÃO REFRIGERAÇÃO J&E Hall TIPO DE COMPRESSOR CCU: RECÍPROCO SCU: ESPIRAL REFRIGERAÇÃO NOMINAL CAPACIDADE EM LIP (DIVIDIDA POR 100) EVI: UNIDADE DE INJECÃO DE VAPOR ALIMENTAÇÃO ELÉTRICA 1: 230V/50Hz/1Ph 3: 400V/50Hz/3Ph APLICAÇÃO M: TEMPERATURA MÉDIA L: TEMPERATURA BAIXA GERAÇÃO B: 2ND C: 3RD

2. Segurança e Saúde

Informação Geral

Nota importante

A instalação e activação do sistema deverá ser efectuada apenas por um engenheiro de refrigeração habilitado, com experiência em sistemas e componentes de refrigeração, incluindo todos os controlos. Para evitar lesões potenciais, tenha cuidado ao trabalhar perto das superfícies das bobinas ou de arestas afiadas de compartimentos metálicos. Toda a instalação eléctrica e de tubagem deverá ser efectuada de acordo com os códigos, determinações e regulamentações locais aplicáveis. Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, exceto se lhes foi feita supervisão ou instrução relacionada com a utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

• Certifi que-se de que a unidade recebida é o modelo correcto para a aplicação pretendida.
• Certifi que-se de que o refrigerante e a tensão sejam adequados para a aplicação e ambiente pretendidos.

• A instalação e a manutenção devem ser realizadas apenas por pessoal qualifi cado que conheçam os códigos e regulação locais, e que tenham experiência com este tipo de equipamento.

• A unidade de condensação é fornecida com uma carga de retenção de nitrogênio.

• A unidade de condensação contém maquinaria em movimento e perigos de energia eléctrica. Pode provocar lesões graves ou morte. Desligue o aparelho e retire a ficha da alimentação eléctrica antes da instalação ou reparação do equipamento.
• A libertação de refrigerante na atmosfera é ilegal. Procedimentos adequados de teste para evacuação, manuseamento e fuga devem ser constantemente observados.
• A unidade de condensação deve ser ligada à terra. Uma ligação imprópria à terra pode resultar em choque elétrico ou incêndio.
• Certifi que-se que desliga a unidade antes de tocar quaisquer partes elétricas. Tocar uma parte ativa pode resultar em choque elétrico ou incêndio.
• As tampas eléctricas e o protector da ventoinha do condensador devem permanecer sempre colocados.
• A utilização da unidade de condensação fora das condições para a quais foi concebida e da aplicação para a qual se destina pode ser insegura e prejudicial para a unidade, a longo ou curto prazo.
• As unidades de condensação não foram fabricadas para aguentar cargas ou tensões provocadas por outros equipamentos ou por pessoas. Estas cargas ou forças estranhas podem provocar falhas/fugas/lesões.
• Em algumas circunstâncias, um componente acumulador de sucção (não fornecido) pode ser necessário, dado que proporciona protecção contra o refl uxo do refrigerante durante a operação. Ajuda a proteger contra a migração off-cycle acrescentando volume livre interno ao lado inferior do sistema.
• Deve ser efectuado um teste para se certifi car de que o volume de migração fora de ciclo para o compressor não excede o limite de carga do compressor.
• Onde for possível, o sistema deveria ser instalado para usar uma configuração de purgação. Para unidades da Série 1 JEHCCU040CM1 e JEHCCU0050CM1, é aconselhável conectar com a confi guração de corte do termostato utilizando o terminal de reserva na caixa de controlo.
• Após a instalação, o sistema deverá funcionar durante 3 – 4 horas. O nível de óleo deve ser verifi cado após 3 - 4 horas de funcionamento e reposto até cima como for necessário. O nível de óleo deverá não deve ser inferior a um quarto do visor do óleo do compressor.

3. Instalação e activação

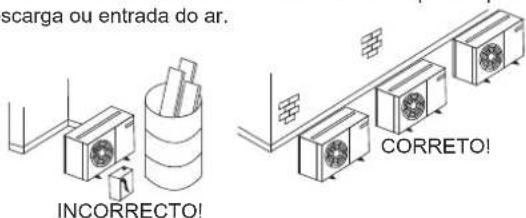

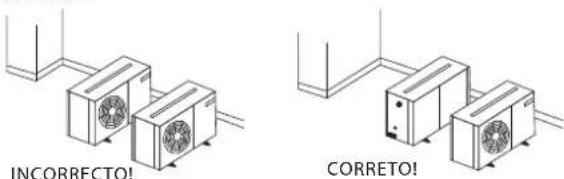

3.1 Situação da unidade

• Para atingir a capacidade máxima de refrigeração, a localização da instalação da unidade de condensação deve ser seleccionada com cuidado.
• Instale a unidade de condensação de modo a que o ar quente distribuído pela unidade de condensação não possa entrar de novo (como num eventual curto-circuito ou ar de descarga quente). Permita espaço sufi ciente para a manutenção ao redor da unidade.

- Certifi que-se de que não há qualquer obstáculo do fluxo de ar para ou fora da unidade. Remova os obstáculos que bloqueiem a descarga ou entrada do ar.

scarga ou entrada do ar. INCORRECTO! CORRETO!

• O local deve ser bem ventilado, de modo a que a unidade possa receber e distribuir ar, reduzindo a temperatura de condensação.
• Para optimizar as condições de funcionamento da unidade, a bobina do condensador deve ser limpada regularmente.

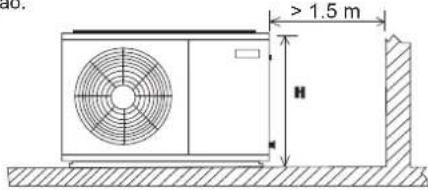

3.2 Espaço da Instalação

- A localização da instalação deveria deixar espaço sufi ciente para a circulação do ar e a manutenção ao redor da unidade.

H 2H Entrada de ar Descarga de ar Obstácuio Obstácuio

- Para permitir o espaço su ciente para efectuar a reparação ou a instalação.

ab. > 1.5 m H

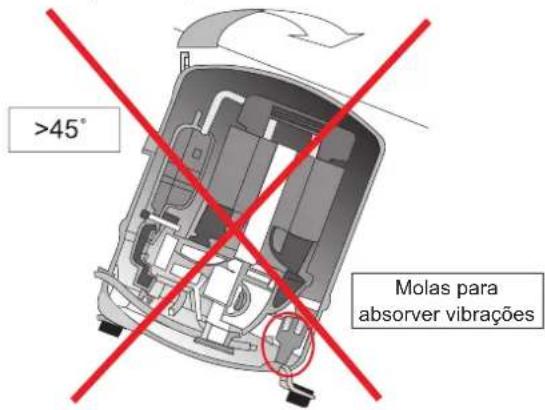

3.3 Tratamento do compressor

Para garantir a segurança do compressor, a unidade de condensação e o compressor não devem ser inclinados num ângulo superior a 45°. Caso contrário, o componente poderia cair da mola da carcaça de 3 compressores, o que iria resultar em vibrações ruidosas durante a operação e numa possível ruptura.

>45° Molas para absorver vibrações

3.4 Elementos da Tubagem

To ensure

Nota importante As dimensões da linha devem ser determinadas apenas por pessoal habilitado. Todos os códigos locais de prática devem ser considerados na instalação da tubagem de refrigerante.

Para assegurar um desempenho e operação satisfatórios, devem ser tidos em conta os seguintes pontos para a instalação dos elementos da tubagem,

• Apenas uma unidade interior é acoplada a uma unidade de condensação exterior.
• Liberte todo o nitrogénio pré-carregado antes da ligação da tubagem.

• A ligação do tamanho do tubo para sucção e a linha de líquidos dedve ser a mesma da que anexa à unidade de condensação. A dimensão correcta da linha irá minimizar a queda da pressão e irá manter a velocidade sufi ciente de gás para a correcta descarga de óleo.

• A trajectória da tubagem deve ser a mais simples e curta possível. Evite pontos baixos na tubagem, onde possam produzir-se acumulações de óleo.

• Utilize apenas tubo de cobre refrigerado desidratado, limpo com cotovelos de raio grande. A tubagem deve ser mantida com raio de curvatura suficiente.
• Solde sem encher demasiado para garantir que não haja soldadura em excesso no tubo.
• Para impedir a oxidação, sopre nitrogénio pela tubagem durante a soldagem.
• Instale o isolamento em todas as linhas de sucção após o teste de pressão.
• Suporte toda a tubagem adequadamente em intervalos de 2 metros no máximo.
• Para o estado onde a unidade de condensação exterior esteja acima da unidade interior, a diferença de altura entre as unidades deve ser inferior a 25 m e instale um coletor de óleo no tubo de sucção a cada 4 m de altura. O tubo de sucção deve estar sempre ajustado com um alçapão em forma de U na parte inferior.
• Para o estado onde a unidade de condensação exterior esteja abaixo da unidade interior, a diferença de altura entre as unidades deve ser inferior a 4 m. O coletor do tubo deve ser instalado virado para cima na saída da unidade interior (tubo de succão).
• O comprimento da tubagem recomendada é 25 m ou menos.
• Pode ser necessário óleo adicional no caso dos elementos da tubagem serem compridos ou com muitos coletores de óleo. Verifique o nível de óleo do compressor para decidir adicionar óleo após um funcionamento mínimo de 2 horas.
• É recomendado também que instale o MOP (Maximum Operation Pressure -Pressão Máxima de Operação), válvula de expansão para as unidades de evaporação de média temperatura, se a pressão de sucção em funcionamento durante o procedimento de arranque especialmente após o ciclo de descongelação, está fora do limite, como se refere a tabela fornecida.

Alcance recomendado da pressão de funcionamento do compressor:

Temperatura Média

Modelo do Compressor	AE/AJ ZBMTZ
Refrigerante	R404A	R134a	R404A	R134a	R407C	R404A	R134a
Ácarce de Pressão em Funcionamento Laco Alto, (barg)	13.2-27.7	6.7-15.8	13.2-27.7	7.9-15.8	12.5-29.4	7.14-27.6	6.6-15.8
Ácarce de Pressão em Funcionamento Laco Baux, (barg)	1.5-8.3	0.1-3.9	1.0-7.2	0.6-4.7	1.4-6.6	1.98-7.14	0.6-3.8

Temperatura Baixa

Modelo do Compressor	AJ	NTZ	ZF
Refrigerante	R404A	R404A	R404A
Alcance de Pressão em Fundinamento Laco Alto. (barg)	13.2-27.7	13.2-27.7	13.2-27.7
Alcance de Pressão em Fundinamento Laco Baixo. (barg)	0.1-3.3	0.1-3.3	0.1-3.3

3.5 Teste de pressão

• Certifi que-se de que a unidade está isolada quando efetuar um teste de pressão nos elementos da tubagem, utilize sempre gás inerte e seco como o nitrogénio. Verifi que as fugas se existir redução na retenção da pressão.
• A diferença de pressão entre o lado alto e baixo não deve ser maior do que o mais baixo.

Compressor	Diferença de pressão
AE/AJ	19 barg(275 psig)
MTZ/ZB/ZF	30 barg(435 psig)

- As pressões para teste devem ser como mostrado a seguir.

Pressão de teste
Lado alto	Lado baixo
28 barg(405 psig)	19 barg(275 psig)

3.6 Detecção de fugas

• Certifi que-se de que todas as válvulas manuais estão abertas
• Efectue um teste de vazamento ao sistema usando nitrogénio misturado com o refrigerante aprovado para a unidade.
• Não use CFC para o teste de vazamento à unidade de condensação que se destina ao uso com refrigerantes HFC.
• A utilização de fluidos para o teste de vazamento não é recomendada, uma vez que poderia produzir uma interacção com os aditivos próprios dos lubrificantes

3.7 Aspiração – desumidifi cação

Nota importante

A humidade impede o bom funcionamento do compressor e do sistema de refrigeração

O ar e a humidade reduzem a vida útil e aumentam a pressão de condensação provocando temperaturas de descarga anormalmente altas que podem destruir as propriedades de lubrifi cação do óleo. O risco de formação de ácido também aumenta pelo ar e pela humidade, e a cobreação pode ser gerada deste modo. Todos estes fenómenos podem causar falhas elétricas e mecânicas.

Nota importante

Certifi que-se que é utilizada uma bomba de vácuo de boa qualidade para puxar um vácuo mínimo de -0,1 barg (250 microns) ou menos. Certifi que-se que não há aumento de pressão durante 1 hora ou mais após parar o vácuo. Se a pressão aumentar, existe humidade ou fuga ao longo da tubagem.

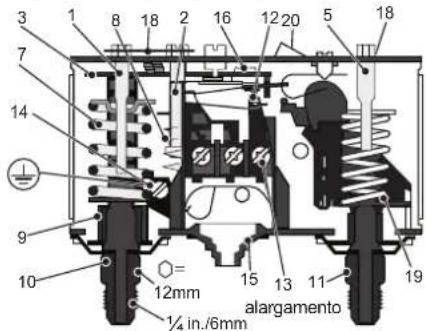

3.8 Propriedades do interruptor de pressão de segurança

O interruptor de pressão incorporado nas unidades de condensação com reinicialização automática para pressão baixa e reinicialização manual para pressão alta NÃO estão predefinidos de fábrica.

3 1 8 18 2 16 12 20 5 18 7 14 9 10 = 12mm 15 13 11 alargamento 19 ¼ in./6mm

1. Eixo de confi guração de baixa pressão (LP)
2. Eixo de ajustamento diferencial, LP
3. Braço principal
4. Eixo de ajustamento de alta pressão (HP)
5. Eixo principal
6. Mola diferencial
7. Foles
8. Ligação LP

9. Ligação HP

10. Interruptor

11. Terminais
12. Terminal à terra
13. Entrada do cabo
14. Báscula
15. Placa de travão
16. Braço
17. Botão de reinicialização manual

Segurança de alta pressão (reinicialização manual)

O interruptor de segurança de alta pressão é necessário para proteger o compressor de trabalhar fora do seu envelope. O interruptor de alta pressão deve ajustar valores iguais ou inferiores aos inferiores dependendo do tipo de refrigerante, da aplicação e das condições do ambiente.

Modelo	AE/CAJ/TAJ MTZ/ZB/ZF
Refrigerante	R404A	R134a	R404A	R134a
Interrupção (barg)	27.7	18	27.7	18
Interrupção (psig)	402	261	402	261

Segurança de alta pressão (reinicialização automática)

O interruptor de segurança de baixa pressão é usado para evitar que o compressor funcione a uma pressão de sucção demasiado baixa ou em condições de aspiração. A interrupção da segurança de baixa pressão nunca deve ser ajustada abaixo do valor indicado na tabela seguinte.

Se for usada a bombagem, o circuito elétrico deve ser arranjado de forma ao reinício do compressor ser desencadeado por exigência do termostato em vez de um reinício pelo interruptor de baixa pressão.

* M: Temperatura Média; L: Temperatura Baixa

Modelo	AE/CAJ/TAJ MTZ ZB/ZF
Refrigcrante			R134a	R404AR	404A R	34a R40	7C R404A R134a
Aplicação	M*	L*	M*	M*	M*	M*	M*	L*	M*
Interrupção (barg)	1.5	0.1	0.5	1.0	0.6	1.4	2.0	0.1	0.6
Interrupção (psig)	21.8	1.5	7.3	14.5	8.7	20.3	29.0	1.5	8.7

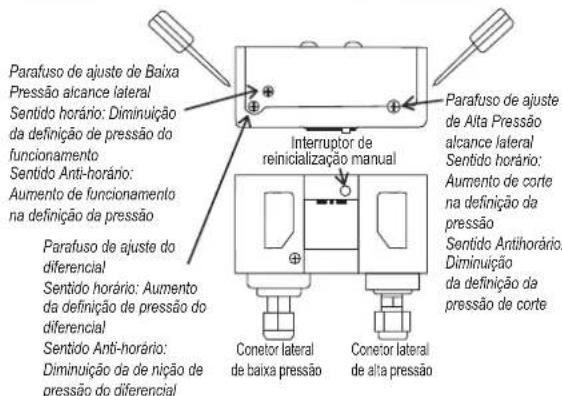

Parafuso de ajuste de Baixa Pressão alcance lateral Sentido horário: Diminuição da definição de pressão do funcionamento Sentido Anti-horário: Aumento de funcionamento na definição da pressão Parafuso de ajuste do diferencial! Sentido horário: Aumento da definição de pressão do diferencial! Sentido Anti-horário: Diminuição da de nição de pressão do diferencial Interruptor de reinicialização manual Conetor lateral de baixa pressão Conetor lateral de alta pressão Parafuso de ajuste de Alta Pressão alcance lateral Sentido horário: Aumento de corte na definição da pressão Sentido Antihorário: Diminuição da definição da pressão de corte

A pressão de interrupção de baixa pressão é o ajustamento de ligação menos o diferencial.

Nota importante

Não pode haver mais do que 10 arranques do compressor por hora. Um numero superior reduz a vida útil do compressor. Se necessário, utilize um temporizador anti-ciclo-curto no circuito de controlo. Mínimo de 2 minutos de execução após cada arranque do compressor e 3 minutos de tempo de inatividade após cada paragem & arranque são recomendados. Apenas durante o ciclo de bombagem, o compressor pode funcionar durante mais intervalos curtos.

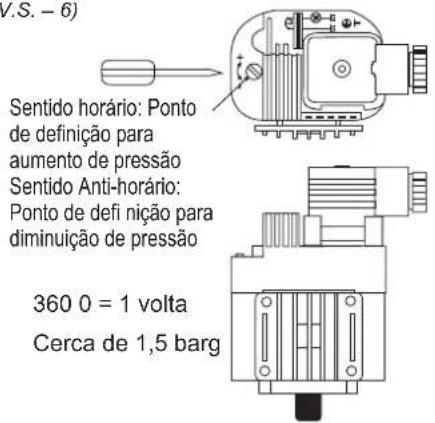

3.9 Ajustamento do controlador de velocidade da ventoinha

O controlador de velocidade da ventoinha controla a pressão da cabeça de condensação através da regulação da velocidade de acordo com a temperatura ambiente. A definição para a interrupção da ventoinha deve ser mais alta do que a recomendada na tabela abaixo, para manter líquido sufi ciente de sub refrigeração à frente de TXV para aplicação em ambiente baixo.

O controlador de velocidade da ventoinha está definido de fábrica para funcionar a 19 bar com o refrigerante da série R4*** para assegurar que o compressor funciona sempre dentro do alcance de todas as condições de trabalho declaradas.

Maior eficiência energética como mostrado na folha de desenho eco pode ser obtida com as definições mostradas na tabela abaixo:

Para modelo da Série:

Refrigerante	R404A	R134a
Definição (bar)Funcionamento	16*	10
Definição (bar)Diferencial	7*	7

*Defi nir definições de fábrica

Para modelo da Série 2, 3 and 4:

Aplicação	Temp. Média Temp. Baixa
Refrigerante	R404A/R407F/R407A/R448A/R449A	R134a	R404A/R407F/R407A/R448A/R449A
Defi nição (barg)	19*(Série 2)	13(Série 2 &3)	13(except EVI unit)
	10(Série 3 & 4)	10(Série 4)	17(JEHSCU0950CL3 EVI)

*Defi nir definições de fábrica

Interrupção: O motor da ventoinha pára assim que a pressão desce até ao valor Pmin.

Nota:

F.V.S. = Ponto de Ajustamento de Voltagem Máxima (ajustamento de pressão para velocidade máxima)

E.P.B. = Banda Proporcional Efectiva (6 bar)

Pmin = (F.V.S. - 6)

(V.S. - 6) Sentido horário: Ponto de definição para aumento de pressão Sentido Anti-horário: Ponto de defi nição para diminuição de pressão 360 0 = 1 volta Cerca de 1,5 barg

3.10 Activação da Unidade de Condensação

Certifi que-se de que todas as válvulas de reparação manual estão totalmente abertas quando iniciar o sistema pela primera vez. Isto inclui as válvulas de desligação exterior e interior assim como a válvula do recetor de líquido na unidade.

A posição de abertura da válvula esfera é mostrada abaixo:

Max 150°C Posição ABERTO

3.11 Ligação elétrica do compressor

Veri cação da direção de rotação adequada é feita observando que a pressão de sucção cai e a pressão de descarga sobe quando o compressor é energizado. A rotação inversa de um compressor também resulta numa dedução de corrente substancialmente reduzida. A temperatura de sucção será alta, a temperatura de descarga será baixa e o compressor produz um ruído anormal.

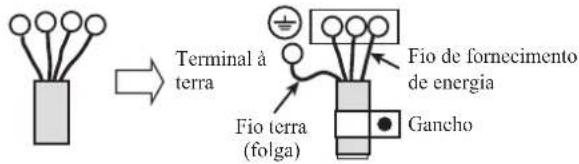

3.12 Unidade de ligação à terra e Condensação

A instalação do o terra deve ser feito ao parafuso de terra (rotulado com o rótulo de terra) antes de conectar os os ativos. O o terra deve ter uma folga como mostra o diagrama.

Terminal à terra Fio de fornecimento de energia Fio terra (folga) Gancho

3.13 Torque de aperto - Conexão rotolock

Unit Model		Series	Compressor Model	Rosca Rotolock (Succão): Torque de aperto (N.m.)	Rosca Rotolock (Descarga): Torque de aperto (N.m.)
Medium TemperatureLow Temperature	JEHCCU0050CM1	1	AE4460Z-FZ1C	NÃO APLICÁVEL (LIGAÇÃO SOLDADA)
	JEHCCU0067CM1		CAJ9480Z
	JEHCCU0100CM1		CAJ9510Z
	JEHCCU0113CM1		CAJ9513Z
	JEHCCU0040CM1		AE4440Y-FZ1A
	JEHCCU0051CM1		CAJ4461Y
	JEHCCU0063CM1		CAJ4476Y
	JEHCCU0077CM1		CAJ4492Y
	JEHCCU0095CM1		CAJ4511Y
	JEHCCU0140CM1	2	CAJ4517Z
	JEHCCU0140CM3		TAJ4517Z
	JEHCCU0150CM1		MTZ18-5VM	NÃO APLICÁVEL (LIGAÇÃO SOLDADA)	1"-14 UNS (70-80N.m)
	JEHCCU0150CM3		MTZ18-4VM
	JEHCCU0225CM1		MTZ28-5VM
	JEHCCU0225CM3		MTZ28-4VM
	JEHCCU0300CM1		MTZ36-5VM
	JEHCCU0300CM3		MTZ36-4VM
	JEHSCU0200CM1		ZB15KQE-PFJ	NÃO APLICÁVEL (LIGAÇÃO SOLDADA)
	JEHSCU0200CM3		ZB15KQE-TFD
	JEHSCU0250CM1		ZB19KQE-PFJ
	JEHSCU0250CM3		ZB19KQE-TFD
	JEHSCU0300CM1		ZB21KQE-PFJ
	JEHSCU0300CM3		ZB21KQE-TFD
	JEHSCU0350CM3		ZB26KQE-TFD
	JEHSCU0400CM3	3	ZB29KQE-TFD
	JEHSCU0500CM3		ZB38KQE-TFD
	JEHSCU0600CM3		ZB45KQE-TFD
	JEHSCU0680CM3		ZB48KQE-TFD
	JEHSCU0800CM3	4	ZB58KCE-TFD	1-3/4"-12UNF (135-180 N.m)	1-1/4"-12UNF (110-135 N.m)
	JEHSCU1000CM3		ZB76KCE-TFD
	JEHCCU0115CL1	1	CAJ2446Z	NÃO APLICÁVEL (LIGAÇÃO SOLDADA)
	JEHSCU0200CL3	2	ZF06K4E-TFD	1-1/4"-12UNF (110-135 N.m)	1"-14 UNS (70-80N.m)
	JEHSCU0300CL3		ZF09K4E-TFD
	JEHSCU0400CL3	3	ZF13K4E-TFD
	JEHSCU0500CL3		ZF15K4E-TFD
	JEHSCU0600CL3		ZF18K4E-TFD
	JEHSCU0750CL3	4	ZF25K5E-TFD		1-1/4"-12UNF (110-135 N.m)
	JEHSCU0950CL3 EVI		ZF18KVE-TFD-EVI		1"-14 UNS (70-80N.m)

3.14 Série de 4 unidade de EVI

3.14.1 Seleção do tamanho do tubo

O dimensionamento das linhas de líquido e de sução para o modelo EVI serão diferentes dos modelos padrão de espirais excêntricas. Os tamanhos dos tubos deste modelo necessitam seguir a correção recomendada do coeficiente da capacidade de refrigeração. Isto é vital pois o trabalho de tubagem selecionado está grande demais, especialmente para o tubo de sucção, a velocidade do gás será diminuída a uma taxa de fluxo baixa em massa / temperatura de evaporação baixa, causando problemas de retorno de óleo. Linhas de sucção pequenas demais também causarão diminuição da capacidade devido ao aumento da quebra de pressão.

O factor de correção do refrigerante R404A é mostrado na tabela abaixo:

Ta\Te	(Watts)	-40	-35	-30	-25	-20
27	CF	0.64	0.66	0.68	0.70	0.72
32	CF	0.61	0.63	0.65	0.67	0.69
35	CF	0.59	0.61	0.63	0.65	0.67
38	CF	0.57	0.59	0.61	0.63	0.65
43	CF	0.54	0.55	0.57	0.58	0.60

Por exemplo,

Nas condições Te -35°C, Ta +32°C

Refrigerant R404A

Capacidade de refrigeração publicada = 5.9kW.

Capacidade de refrigeração = Factor de correção x Capacidade de

$$ \text { refrigeração publicada } $$

$$ = 0. 6 3 \times 5. 9 \mathrm{kW} $$

Por isso, os tamanhos dos tubos devem ser selecionados de acordo com a capacidade de correção de 3.71kW.

O factor de correção do refrigerante R404A é mostrado na tabela abaixo:

Ta\Te	(Watts)	-40	-35	-30	-25	-20
27	CF	0.73	0.73	0.73	0.73	0.73
32	CF	0.68	0.69	0.69	0.70	0.70
35	CF	0.65	0.66	0.67	0.67	0.68
38	CF	0.62	0.63	0.64	0.65	0.66
43	CF	0.57	0.58	0.60	0.61	0.63

O factor de correção do refrigerante R407F é mostrado na tabela abaixo:

Ta\Te	(Watts)	-40	-35	-30	-25	-20
27	CF	0.72	0.73	0.73	0.73	0.72
32	CF	0.68	0.68	0.69	0.69	0.69
35	CF	0.65	0.66	0.66	0.67	0.67
38	CF	0.62	0.63	0.64	0.65	0.65
43	CF	0.57	0.58	0.60	0.61	0.62

O factor de correção do refrigerante R448A/R449A é mostrado na tabela abaixo:

Ta\Te	(Watts)	-40	-35	-30	-25	-20
27	CF	0.71	0.72	0.71	0.72	0.72
32	CF	0.67	0.68	0.68	0.68	0.69
35	CF	0.65	0.65	0.65	0.66	0.67
38	CF	0.62	0.63	0.63	0.64	0.65
43	CF	0.58	0.59	0.59	0.60	0.61

3.14.2 Seleção de isolamento

O tubo de líquido que liga a válvula de manutenção CDU ao evaporador, deve ser bem isolada com a espessura de parede recomendada de no mínimo 3/4".

3.14.2 Seleção da válvula de expansão

A baixa temperatura do líquido da unidade EVI, pode aumentar as capacidades da válvula de expansão do evaporador. A seleção da válvula de expansão deve ser feita com base na quantidade esperada de subre-refrigerante mostrada nas tabelas abaixo:

(A.) R404A

Quantidade de Subre-refrigerante (K)
Ta\Te	-40	-35	-30	-25	-20
27	39.9	36.9	33.9	30.9	27.9
32	40.9	37.9	34.9	31.9	28.9
35	41.5	38.5	35.5	32.5	29.5
38	42.1	39.1	36.1	33.1	30.1
43	43.1	40.1	37.1	34.1	31.1

(B.) R407A

Quantidade de Subre-refrigerante (K)
Ta\Te	-40	-35	-30	-25	-20
27	33.1	32.8	32.4	32.1	31.8
32	38.0	37.0	35.9	34.9	33.8
35	41.0	39.5	38.0	36.5	35.0
38	43.9	42.0	40.1	38.1	36.2
43	48.9	46.2	43.5	40.9	38.2

(C.) R407F

Quantidade de Subre-refrigerante (K)
Ta\Te	-40	-35	-30	-25	-20
27	33.8	33.5	33.1	32.8	32.5
32	38.8	37.8	36.7	35.7	34.6
35	41.9	40.4	38.8	37.3	35.8
38	44.9	42.9	41.0	38.9	37.0
43	50.0	47.2	44.5	41.8	39.0

(D.) R448A/R449A

Quantidade de Subre-refrigerante (K)
Ta\Te	-40	-35	-30	-25	-20
27	33.1	32.8	32.4	32.1	31.8
32	37.9	36.9	35.8	34.8	33.8
35	40.9	39.4	37.9	36.4	34.9
38	43.8	41.9	40.0	38.0	36.1
43	48.8	46.1	43.4	40.8	38.1

3.14.3 Controlador EXD-HP1

O controlador EXD-HP1 utilizado na Série da unidade 4 EVI funciona como um controlo economizador. A configuração do controlador está predefinida de fábrica e protegida por palavra-passe. Os utilizadores não têm permissão para mudar nenhumas configurações no controlador.

Instruções de segurança:

1. Leia as instruções de instalação cuidadosamente. O não cumprimentos pode resultar na falha do dispositivo, danos no sistema ou ferimentos pessoais.
2. Apenas pessoas com o conhecimento adequado e capacidades têm permissão para manipular o controlador.
3. Desligue todas as voltagens do sistema antes da instalação.

3.14.2 Instalação elétrica

• Não coloque o sistema em funcionamento antes de completar todas as ligações de cabos.

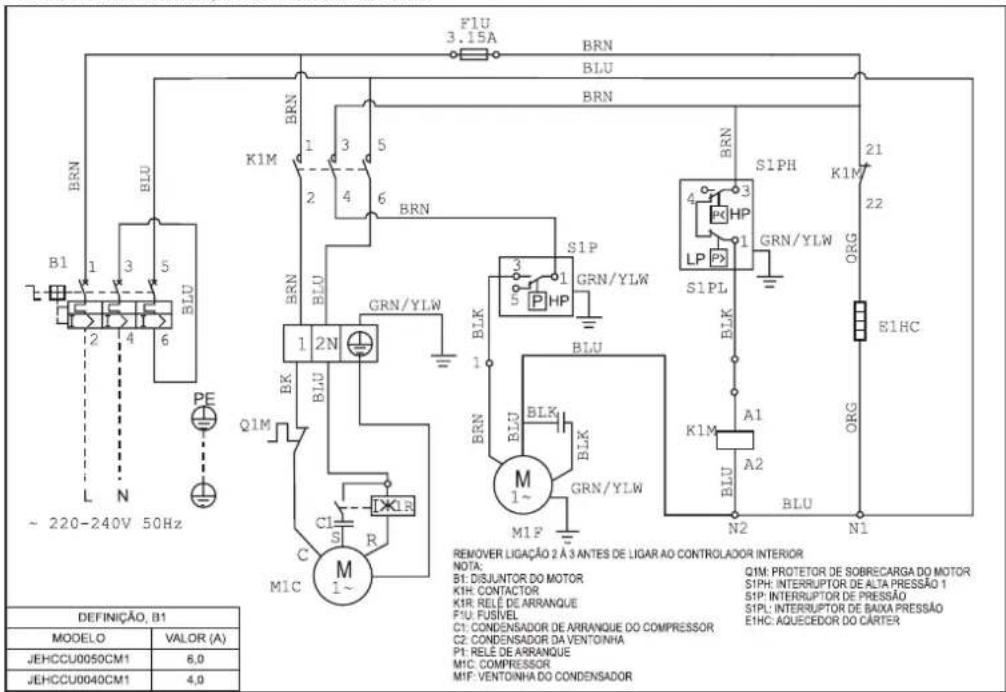

• Consulte o esquema de ligação para ligações elétricas.
• É necessário um transformador de categoria classe II para fonte de alimentação 24VAC
• Não ligue nenhuma entrada EXD-HP1 à voltagem principal pois irá danificar permanentemente o controlador.

• Quando ligar os fios da válvula de expansão e sensor de pressão, considere o código de cores que se segue:

• EXM : BR: CASTANHO; BL: AZUL, OR: LARANJA; YE: AMARELO; WH: BRANCO

• PT5 : BR: CASTANHO; WH: BRANCO

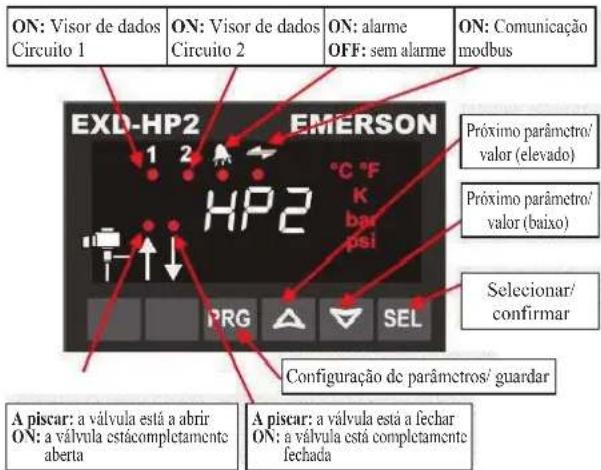

Visor/ unidade teclado (LEDs e funções dos botões)

ON: Visor de dados Circuito 1 ON: Visor de dados Circuito 2 ON: alarme OFF: sem alarme ON: Comunicação modbus EXD-HP2 EMERSON 1 2 °C °F HP2 K bar psi PRG SEL Próximo parâmetro/ valor (elevado) Próximo parâmetro/ valor (baixo) Selecionar/ confirmar Configuração de parâmetros/ guardar A piscar: a válvula está a abrir ON: a válvula estácompletamente aberta A piscar: a válvula está a fechar ON: a válvula está completamente fechada

• No modo padrão o sobreaquecimento é mostrado no visor. Em caso de injeção de líquido e função económica isto muda para temperatura de descarga.
• Para ver outros dados de EXD-HP1 pressione o botão "SEL" durante 1 segundo até ao número do índice aparecer de acordo com a tabela abaixo. Solte o botão "SEL" e o dados variáveis seguintes aparecem. Repetindo o processo podem aparecer dados variáveis em sequência como a medição do sobreaquecimento → Medição da pressão de sucção → posição da válvula → Medição da temperatura da sucção do gás → Cálculo da temperatura saturada → Medição da temperatura de descarga (se a função económica for selecionada) → REPETIR

Dados variáveis	Controlador EXD-HP1
Superaquecimento Padrão, K	1 1
Pressão de sucção, bar	1 0
Posição da válvula, %	1 0
Temperatura do gás de sucção, °C	1 0
Temperatura de saturação, °C	1 0
Temperatura de descarga, °C	1 0

3.14.4 Entrada digital Di1/Di2

• A entrada digital Di1 é o interface entre o controlador EXD-HP1 e o controlador do sistema se a comunicação Modbus não tiver sido usada.
• O estado digital é dependente do funcionamento do compressor do sistema ou questões.

Condição de funcionamento	Estado da entrada digital
Compressor inicia	Fechado (Iniciar)
Compressor pára	Abrir (Parar)

3.14.5 Funcionamento em modo manual

Aviso: Todos os alarmes estão desligados durante o controlo manual. Não recomendamos o funcionamento sem vigilância do sistema durante o controlo manual.

• Pressione PRG e ao mesmo tempo durant 5 segundos para aceder ao modo manual
• List of parameters in scrolling sequence by pressing ▼ button

Código	Descrição do parâmetro e opções	Mín.	Máx.	Definições de fábrica	Definição de campo
1Ho	Funcionamento em modo manual: circuito 10 - desativar; 1 - ativar	0	1	0
1HP	abertura de válvula (%)	0	100	0
2Ho	Funcionamento em modo manual: circuito 20 - desativar; 1 - ativar	0	1	0
2IIP	abertura de válvula (%)	0	100	0

Reiniciar alarme manual limpando alarmes funcionais (exceto erro de hardware)

- Pressione PRO e L ao mesmo tempo durante 5 segundos. Quando a limpeza está feita, aparece a mensagem "CL" durante 2 segundos.

3.14.6 EXD - HP1 Erro/ Manuseamento do Alarme

Código do alarme	Description	Related parameter	Válvula O	que fazer?	Necessita reiniciar manualmente após resolver o alarme
1E0/2E0	Erro do sensor de pressão 1/2	-	Totalmente fechado	Verifique a ligação elétrica e medição de sinal 4 para 20mA No
1E1/2E0	Erro do sensor de temperatura 1/2	-	Totalmente fechado	Verifique a ligação elétrica e medição da resistência do sensor	No
1Ed	Erro do sensor de temperatura de descarga de gás quente 3	-	A funcionar	Verifique a ligação elétrica e medição da resistência do sensor	No
1AII/2AII	EXM/EXL erro de ligação elétrica	-	-	Verifique a ligação elétrica e medição da resistência do vento	No
1Ad	temperatura de descarga de gás quente acima do limite		A funcionar	Verificar abertura de válvula/ verificar fluxo de líquido para gás livre/ verificar sensor de temperatura de descarga de gás quente	No
AF	Proteção de congelamento	1P4/2P4: 1	Totalmente fechado	Verifique o sistema para a causa de baixa temperatura como carga insuficiente no evaporador	No
AF blinking		1P4/2P4: 2	Totalmente fechado		Yes
AL	Superaquecimento baixo (<0.5K)	1uL/2uL: 1	Totalmente fechado	Verificar ligação elétrica e funcionamento da válvula	No
AL blinking		1uL/2uL: 2	Totalmente fechado		Yes
AH	Superaquecimento alto	1uII/2uII: 1	A funcionar	Verifique o sistema	No
AP	Baixa pressão	1P9/2P9: 1	A funcionar	Verifique o sistema para a causa de baixa temperatura como perda de refrigerante.	No
AP blinking		1P9/2P9: 2	A funcionar		Yes

Nota: Quando ocorrem múltiplos alarmes, o alarme de maior prioridade é visualizado até estar resolvido.
Depois o alarme seguinte mais elevado é mostrado até todos os alarmes estarem resolvidos.
Só depois serão mostrados os parâmetros novamente.

O-CU06-AUG17-3

Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original. Outras línguas são a tradução das instruções originais.

PORTUGUÈS

4 Desativação & Eliminação

No final de vida útil da unidade, um engenheiro qualificado adequado deve desativá-la. O refrigerante o óleo do compressor são da classe dos resíduos perigosos e como tal devem ser recuperados e eliminados de forma correta, incluindo a conclusão da papelada de transferência de resíduos. Os componentes da unidade devem ser eliminados ou reciclados como apropriado de maneira correta.

5. Lista de verificação

- Certifique-se de que os controlos de alta-baixa pressão estão confi gurados correctamente.

- Certifique-se de que o aquecedor do cáter receba alimentação eléctrica durante, no mínimo, 12 horas antes da activação, e que esteja permanentemente ligado à alimentação eléctrica.

- Verifique se o refrigerante é o correto para a utilização.

- Verifique todas as ligações eléctricas.

- Certifique-se de que todas as ligações eléctricas e circuitos estão correctos.

- Verifi que o nível de óleo do compressor através do visor do compressor, o nível de óleo não deve ser inferior a um quarto do visor.

- Verifi que a dimensão da capacidade TXV baseada na capacidade da unidade interior. Verifi que o refrigerante aplicável TXV. Verifique a posição e estado da lâmpada sensora de fixação

- Observe os procedimentos do sistema durante o processo de operação inicial e de carregamento.

- Certifi que-se que a pressão de sucção irá descer, pressão de descarga irá subir. Nenhum ruído anormal do compressor.

- Continue a carregar o sistema até que o visor esteja vazio. Certifi que-se de que a pressão alta é superior a 14 barg para R404A e superior a 8 barg para R134a durante esta operação de ajustamento de carga. O fluxo contínuo de refrigerante limpo pelo visor, com talvez uma bolha ocasional a uma temperatura muito alta, indica que o refrigerante está óptimo.

- Verifi que a pressão de sucção e descarga do compressor, para se certifi car de que se encontra dentro da margem de operação. A tempertaura de descarga deve estar entre 50 e 90 °C e a pressão deve ser à volta de 15 a 26 barg (para sistemas carregados com R404A) e 8 a 16 barg (para sistemas carregados com R134a).

- Verifique a corrente da unidade de condensação e certifi que-se que é abaixo do valor definido para o disjuntor do motor.

- Verifi que a ventoinha do condensador, certifique-se de que sai ar quente da bobina do condensador.

- Verifique o soprador do evaporador, e certifi que-se de que descarga ar frio.

- Verifique o superaquecimento e ajuste a válvula de expansão para evitar o refluxo de líquido para o compressor. Recomendado 5 a 20 K de superaquecimento de sucção.

- Não deixe o sistema sem supervisão até este ter atingido o seu estado normal de funcionamento e o carregamento de óleo estar adequadamente ajustado para manter o nível adequado no visor.

- Verifique periodicamente o desempenho do compressor e de todos os componentes móveis durante o primeiro dia de funcionamento.

- Verifique a linha de líquido no visor e o funcionamento da válvula de expansão. Se existir uma indicação de que o sistema está baixo em refrigerante, verifique cuidadosamente o sistema por fugas antes de adicionar refrigerante.

6. Reparação e Manutenção

Nota importante

Atenção! - Desligue o cabo de alimentação eléctrica principal antes de reparar ou operar a unidade

Atenção! - Certifique-se de que não há refrigerante no circuito de refrigerante antes de desmontá-lo

Atenção! – Se o cabo de alimentação estiver danifi cado, terá de ser substituído pelo agente de assistência qualifi cado para evitar situações de perigo

As unidades de condensação estão fabricadas para fornecer uma operação de longa vida útil com uma manutenção mínima. Contudo, devem ser regularmente verifi cadas e é recomendável o seguinte esquema de manutenção em circumstâncias normais:

Nota importante

Para compressor espiral: A ligação elétrica de 3 fases deve ser controlada. A sequência de fase de fornecimento L1, L2 e L3 irão afetar a direção de rotação do compressor espiral e danificar o compressor.

O técnico de manutenção deve estar presente no arranque inicial para verifi car se a energia de fornecimento está apropriadamente faseada e se o compressor está a rodar na direção correta.

A remoção dos painéis superior, lateral e frontal garante que todas as partes sejam acessíveis.

1. Compressor – Inspecções em intervalos regulares

- Verifi que fugas de refrigerante em qualquer união e encaixe.

- Certifi que-se de que não se detecta qualquer ruído ou vibração anormal durante o teste.

- Verifique os níveis de óleo do compressor e atesteos se necessário. O nível de óleo deverá não deve ser inferior a um quarto do visor do óleo do compressor. Não aplicável ao compressor AE/AJ.

1. Bobina do Condensador – Limpe e inspeccione em intervalos regulares

- Remova a sujidade da superfície, folhas, fibras, etc com um aspirador (de preferência com uma escova ou outro acessório suave em vez do tubo de metal), ar comprimido soprado do interior para o exterior, e/ou uma escova suave com pelos (não de arame!). Não bater ou raspar a bobina com o tubo do aspirador, o injetor de ar, etc. Pode ser bené co soprar ou aspirar para fora a água de lavagem do MCHE para acelerar a secagem e evitar a mistura.

1. Alimentação Eléctrica – Inspecções em intervalos regulares

- Verifi que a corrente e tensão de funcionamento para a unidade de condensação.

- Verifi que a cablagem eléctrica e fixe os cabos nos blocos terminais se necessário.

Em circumstâncias normais:

- Limpe a bobina do condensador de três em três meses

- Para assegurar que não há fugas

- Teste e verifique a operação de todos os dispositivos de segurança de três em três meses, e certifi que-se de que o aquecedor do cáter é operacional

- Verifique o visor e as condições de operação

- Verifique todos os anos a segurança do instalação do compressor e dos parafusos que suportam a unidade

1. Permutador de calor compacto soldado (BPHE)
   ** For JEHSCU0950CL3 EVI Unit ONLY

- Qualquer processo de soldadura feito no permutador de calor necessita ser soldado com o mínimo de 45% de solda de prata num máximo de 450°C (840°F) quando a solda está suave e 450-800°C (840-1470°F) quando a solda está dura.

- Não direcione uma chama ao BPHE e utilize um pano molhado para evitar o sobreaquecimento do BPHE.

7. Informação Gás-F

• A partir de 1/1/2015, um novo regulamento de Gás-F (EU) N° 517/2014 entra em vigor revogando o Regulamento (EC) N° 842/2006. Isto irá afetar o sistema de rotulagem, informação fornecida com a documentação e também a maneira para limitar a frequência de teste a fugas.
• Para sistemas com uma carga inferior a 3kg, as mudanças para o regime de verificação de fugas não será aplicado até 2017. Atualmente, não há requisitos para o teste regular de fugas dos sistemas com uma carga total abaixo dos 3kg.
• As mudanças para os requisitos para teste de fugas são os seguintes:

LEGISLAÇÃO ANTIGA	LEGISLAÇÃO NOVA	FREQUÊNCIA DE VERIFICAÇÃO DE FUGAS
	5-50 TCO_2Eq 3-30	Akgala 12 meses mas pode ser aumentado para 24 meses se adaptado a um sistema f ixo de deteção de fuga.
30-300 kgs	50-500 TCO_2Eq	A cada 6 meses mas pode ser aumentado para 12 meses se adaptado a um sistema f ixo de deteção de fuga.
	500+ TCO_2Eq 30	A kgala 6 meses - no entanto o sistema automático de deteção de fuga é obrigatório o que requer manutenção a cada 12 meses.

Informação importante relacionada com o refrigerante utilizado

O seu funcionamento depende dos gases de estufa fluorados.

• Este produto é carregado de fábrica com N2.
• O sistema refrigerante será carregado com gases de estufa fluorados. Não ventile gases para a atmosfera.

Os valores do GWP (Global Warming Potential - Potencial de Aquecimento Global) dos refrigerantes que são especificados para uso neste equipamento em conjunto com os três novos limites para requisitos de teste a fugas baseados no TCO₂Eq (Toneladas CO₂ Equivalente) são as seguintes:

Refrigerante	GWP (1)	Carga de Refrigerante - kg
		5T	50T	500T
		CO_2Eq	CO_2Eq	CO_2Eq
R404A	3921.6	1.3	12.7	127
R407A	2107	2.4	23.7	237
R407F	1824.5	2.7	27.4	274
R134a	1430	3.5	35.0	350
R448A	1387	3.6	36.0	360
R449A	1397	3.6	35.8	358

Por favor preencha com tinta permanente, no rótulo da carga do refrigerante fornecido com o produto.

A carga total de refrigerante & o TCO o refrigerante carregado.

2 equivalente para

O rótulo preenchido deve ser colocado na proximidade da porta de carregamento do produto.

Contém gases de estufa fluorados

Ref.	GWP	Carga (kg)	CO2Eq.
R404A	3922
R407A	2107
R407F	1825
R448A	1387
R449A	1397
R134a	1430

8. Resolução de problemas

Este guia de resolução de problemas descreve algumas falhas comuns da unidade de condensação. Consulte o pessoal qualificado antes de efectuar qualquer acção correctiva.

Falha Mögliche	Ursachen
A ventoinha não funciona	Cablagem incorrecta
O compressor não inicia	Cablagem incorrectaO sistema parou devido à ativaçãodo dispositivo de segurança
Refrigeração insuficiente	Tamanho TXV incorreto e defi niçãOSHFalta de correspondência c interiorCarga de refrigerante baixaBobina do condensador suObstáculo a bloquear asalda de arConfi guração incorrecta do termostatoDireção de rotação do compressor está incorreta

a unidad

entrada/

Nota importante

Atenção! – Desligue imediatamente a energia da unidade se acontecer algum acidente ou avaria.

9. Especificações

Temperatura Média

Model		S###	COP/SEPR						Compressor			Tipo de deso	Dados Eletricos							Circulação do er (m3/h)	Receptor Volume (Letro)	Ligação Dimensões				Peso (kg)	Pressão do som dB(A) e Linc
			R404A	R407A	R407F	R408A	R409A	RL34e	Tipo	Deslocamento (m3/h)	Cargo de Oleo (Letro)		Entrada de energie	Corrente nominal? (A) R404A	Corrente nominal? (A) R407A	Corrente nominal? (A) R407F	Corrente nominal? (A) RL34a	Corrente de motor encumido (A)	MFA2 (A)			Surção (pol.)	Líquido (pol.)	Languo (lmin)	Potência (ml)	Altura (lmin)
Temperature Media	JEHCCU005CM1	1	1,45	1,33	1,47	N/A	1,44	N/A	AE4460Z-FZ1C	1,80	0,28	50Hz	230V1~/50Hz	3,79	3,74	3,78	N/A	19,4	10	1300	2,4	3/8"	1/4"	876	420	607	47	29
	JEHCCU006CM1	1	1,61	1,37	1,49	N/A	1,45	N/A	CAJ5480Z	2,64	0,475		230V1~/50Hz	3,53	3,32	3,53	N/A	24,1	10	1300	2,4	1/2"	3/8"	876	420	607	54	28
	JEHCCU010CM1	1	1,51	1,43	1,51	N/A	1,45	N/A	CAJ8510Z	3,18	0,475		230V1~/50Hz	4,26	4,00	4,21	N/A	29,5	10	1300	2,4	1/2"	3/8"	876	420	607	55	28
	JEHCCU011CM1	1	1,50	1,52	1,58	N/A	1,53	N/A	CAJ8513Z	4,21	0,475		230V1~/50Hz	5,27	4,88	5,11	N/A	33,5	12	1300	2,4	1/2"	3/8"	876	420	607	56	28
	JEHCCU004CM1	1	N/A	N/A	N/A	N/A	N/A	1,28	AE4440Y-FZ1A	1,8	0,28	230V1~			N/A	N/A	N/A	2,55	13,2	10	1300	2,4	3/8"	1/4"	876	420	607	47	29
	JEHCCU005CM1	1	N/A	N/A	N/A	N/A	N/A	1,53	CAJ4461Y	3,18	0,475		230V1~/50Hz	N/A	N/A	N/A	3,65	19	10	1300	2,4	3/8"	1/4"	876	420	607	55	29
	JEHCCU006CM1	1	N/A	N/A	N/A	N/A	N/A	1,55	CAJ4476Y	3,79	0,475		230V1~/50Hz	N/A	N/A	N/A	4,65	24	10	1300	2,4	3/8"	1/4"	876	420	607	54	29
	JEHCCU007CM1	1	N/A	N/A	N/A	N/A	N/A	1,63	CAJ4492Y	4,51	0,475		230V1~/50Hz	N/A	N/A	N/A	5,25	28	10	1300	2,4	1/2"	3/8"	876	420	607	56	29
	JEHCCU009CM1	1	N/A	N/A	N/A	N/A	N/A	1,65	CAJ4511Y	5,68	0,475		230V1~/50Hz	N/A	N/A	N/A	4,17	29,5	10	1300	2,4	1/2"	3/8"	876	420	607	55	29
	JEHCCU014CM1	2	1,58	1,57	1,75	N/A	1,96	N/A	CAJ4517Z	4,52	0,475		230V1~/50Hz	5,80	5,19	6,97	N/A	38,5	16	2700	4,5	5/8"	3/8"	1101	444	662	67	34
	JEHCCU014CM1	2	1,40	1,50	1,67	N/A	1,88	N/A	TAH517Z	4,52	0,475		400V3~/50Hz	2,94	2,37	2,96	N/A	18	10	2700	4,5	3/8"	3/8"	1101	444	662	67	34
	JEHCCU015CM1	2	1,78	1,77	1,78	N/A	N/A	1,57	MTZ18-SVM	5,26	0,95	50Hz	230V1~/50Hz	7,08	6,89	7,09	5,23	40	12	2700	4,5	5/8"	3/8"	1101	444	662	68	37
	JEHCCU015CM1	2	1,81	1,83	1,85	N/A	N/A	1,71	MTZ18-VM	5,26	0,95		400V3~/50Hz	3,23	2,99	3,06	2,47	20	10	2700	4,5	5/8"	3/8"	1101	444	662	68	37
	JEHCCU022CM1	2	1,86	1,85	1,86	N/A	N/A	1,81	MTZ28-SVM	8,36	0,95		230V1~/50Hz	11,40	9,94	10,45	8,28	51	20	2700	4,5	5/8"	3/8"	1101	444	662	70	38
	JEHCCU022CM1	2	1,90	1,92	1,93	N/A	N/A	1,82	MTZ28-VM	8,36	0,95		400V3~/50Hz	4,52	4,15	4,28	3,35	23	10	2700	4,5	5/8"	3/8"	1101	444	662	70	38
	JEHCCU030CM1	2	1,80	1,80	1,80	N/A	N/A	1,91	MTZ36-SVM	10,52	0,95		230V1~/50Hz	15,66	12,14	12,60	10,38	60	25	2700	4,5	3/4"	3/8"	1101	444	662	72	39
	JEHCCU030CM1	2	1,84	1,87	1,87	N/A	N/A	1,95	MTZ36-VM	10,52	0,95		400V3~/50Hz	5,40	4,99	5,17	3,84	36	10	2700	4,5	3/4"	3/8"	1101	444	662	72	39
	JEHSCU020CM1	2	2,25	2,13	1,68	1,96	1,96	1,65	ZB15KQE-PFJ	5,90	1,24	50Hz	230V1~/50Hz	7,68	8,10	8,98	5,45	58	16	2700	4,5	3/4"	3/8"	1101	444	662	70	33
	JEHSCU020CM1	2	2,06	2,07	1,81	1,96	1,96	2,12	ZB19KQE-TFD	5,98	1,24	400V3~			3,51	3,43	3,05	2,94	26	10	2700	4,5	3/4"	3/8"	1101	444	662	70
	JEHSCU025CM1	2	2,00	2,01	1,79	1,87	1,87	2,14	ZB19KQE-PFJ	6,80	1,38
	JEHSCU025CM1	2	2,07	1,95	1,79	1,87	1,87	2,13	ZB19KQE-TFD	6,80	1,38	400V3~50Hz
	JEHSCU030CM1	2	1,88	1,89	1,69	1,79	1,79	2,13	ZB21KQE-PFJ	8,60	1,45
	JEHSCU030CM1	2	1,94	1,86	1,65	1,79	1,79	2,10	ZB21KQE-TFD	8,60	1,45	50Hz
	JEHSCU035CM1	2	2,61	N/A	N/A	2,28	2,28	2,08	ZB26KQE-TFD	9,90	1,5
	JEHSCU040CM1	3	1,36	1,73	3,48	3,08	3,08	2,29	ZB29KQE-TFD	11,40	1,36	400V3~/50Hz
	JEHSCU050CM1	3	3,08	3,16	3,05	2,92	2,92	2,69	ZB38KQE-TFD	14,40	2,87	400V3~/50Hz
	JEHSCU060CM1	3	3,08	3,15	3,09	2,90	2,90	2,63	ZB45KQE-TFD	17,10	1,89	400V3~/50Hz
	JEHSCU068CM1	3	3,04	2,90	2,87	2,82	2,62	2,57	ZB48KQE-TFD	18,80	1,6
	JEHSCU060CM1	4	3,35	3,08	2,93	2,83	2,83	3,04	ZB58KQE-TFD	22,10	2,5
	JEHSCU1000CM1	4	3,15	2,71	2,73	2,77	2,77	3,29	ZB76KQE-TFD	29,10	3,2

^a Re ra-se à condição: Temperatura ambiente exterior = 32°C. Temperatura de evaporação = -10°C (aplicação da temperatura média) ^b MEA = Araporos do Ecuívoi Máximo /R4064)
- MFA - Amperes de Fosiver Mexico (K404A)
- Nível de pressão do som medido em ambiente arecoco
Oleo A = Uniqema Emkarate RL32CF
^1 Oleo B = Oleo Polynster 160PZ
^1 Oleo C = Oleo Polyester (Copeland Ultra 22 CC, Copeland Ultra 32 CC, Copeland Ultra 32-3MAF, Mobil EAL ^™ Arctic 22 CC, Uniqema Emksrate RL32CF)
Nota: as unidades de condensação são pré-carregadas com óleo como mostrado na tabela

O-CU06-AUG17-3

Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original. Outras línguas são a tradução das instruções originais.

PORTUGUÈS

Temperatura Baixa

Modelo		Sólne	COP/SEPR					Compressor			Tipo do oleo	Dados Elétricas					Circulação (m3/h)	Receptor	Ligação		Dimensões			Peso(kg)	Pressão do som dit(A) a 10 metros
			R404A R	R407A R407F	R448A R448A			Tipo	Desicamento (m3/h)	Cargo de Oleo (Litre)		Entrada de energia	Corrente nominal2(A) R404A	Corrente nominal2(A) R407A	Carote de rer licquada2(A)	MFA2(A)			Volume (Litro)	Sução (pol.)	Liquido (pol.)	Languo (mm)	Policial (m)
Temperatura física	JBHSCU0115CL1 1 0,96 N/A N/A N/A N/A CA12462 4,55 0,887										Óleo A2	230V/1~/50Hz	4,00 N/A 30 10	1300 2,4 3/8"	1/4" 875	920	607 57 31
	JBHSCU0200CL3	2	0,97	0,89	0,93	0,86	0,86	ZF06K4E-TFD	5,9	1,3	Óleo C4	400V/3~/50Hz	3,30	3,22	26	10	2700	4,5	3/4"	3/8"	1101	444	662	76	32
	JBHSCU0300CL3	2	1,09	0,85	0,91	0,92	0,92	ZF09K4E-TFD	8,0	1,5		400V/3~/50Hz	4,40	4,39	40	10	2700	4,5	3/4"	3/8"	1101	444	662	78	33
	JBHSCU0400CL3	3	1,88	1,67	1,65	1,67	1,67	ZF13K4E-TFD	11,8	1,9		400V/3~/50Hz	5,79	5,39	51,5	10	4250	7,6	7/8"	1/2"	1353	575	872	132	37
	JBHSCU0500CL3	3	1,79	1,67	1,64	1,53	1,53	ZF15K4E-TFD	14,5	1,9		400V/3~/50Hz	7,59	6,58	64	16	4250	7,6	7/8"	1/2"	1353	575	872	132	39
	JBHSCU0600CL3	3	1,80	1,52	N/A	1,53	1,53	ZF18K4E-TFD	17,1	1,9		400V/3~/50Hz	8,51	7,00	74	16	4250	7,6	7/8"	1/2"	1353	575	872	133	41
	JBHSCU0750CL3	4	1,82	1,51	N/A	1,64	1,64	ZF25K5E-TFD	21,4	1,9		400V/3~/50Hz	9,15	6,75	102	16	5750	13,6	1-1/8"	1/2"	1346	605	1727	203	41
	JBHSCU0950CL3 EVI	4	1,79	1,76	1,63	1,76	1,76	ZF16KVE-TFD-EVI	17,1	1,9		400V/3~/50Hz	8,50	8,10	74	16	5870	13,6	7/8"	1/2"	1349	605	1727	200	37

^a Refi na-se à condição: Temperatura ambiente exterior= 32°C, Temperatura de evaporação = -35°C , Temperatura de Sução do Gas de Retorno = 20°C , Subarrefecimento OK (aplicação de balxa tempertaura)
^b MFA = Amperes de Fusível Máximo (R404A)
^c Nível de pressão do som medido em ambiente anecólico
^1 Olep A = Uriqerna Emkarale RL32CF
^f Oleo B = Oleo Polyester 16DPZ
^f Oleo C = Oleo Polyester (Copeland Ultra 22 CC, Copeland Ultra 32 CC, Copeland Ultra 32-3MAF, Mobil EAL ^™ Arctic 22 CC, Uniqama Emkarate RL32CF)
Nota: as unidades de condensação são pré-carregadas com óleo como mostrado na tabela

O-CU06-AUG17-3

12

Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original. Outras línguas são a tradução das instruções originais.

PORTUGUÊS

10. Esquema

Série 1

50 4~Ø10 400 356 420 545 842 878

Nota importante: Toda a instalação da cablagem e ligações à unidade de condensação devem ser efectuados de acordo com os códigos locais.

Monofásico

JEHCCU0040CM1; JEHCCU0050CM1

LISTA DE VERIFICAÇÃO ANTES DO ARRANQUE

N.°	Descrição	Registo
1	A unidade está em boas condições e sem danos visíveis?	Sim
2	A unidade foi transportada na posição invertida?	Sim
3	O nível de óleo do cáter está entre 1/4 e 3/4 do visor do compressor?	Sim
4	O fornecimento de energia local está de acordo com a especificação da unidade?	Sim
5	O curto circuito de ar e/ou bloqueio de ar foi evitado?	Sim
6	O local é bem ventilado?	Sim
7	Existe espaço suficiente para o fluxo de ar e manutenção?	Sim
8	O nitrogénio pré-carregado é toto libertado antes de iniciar a ligação à tubagem?	Sim
9	O nitrogénio foi difundido pelos tubos durante a soldadura?	Sim
10	Existe apenas 1 unidade interior ligada ao CDU?	Sim
11	O tubo local tem o mesmo diâmetro dos tubos que vêm do CDU?	Sim
12	O tubo de sucção está isolado?	Sim
13	As curvatiras têm um raio de dobragem suficiente?	Sim
14	O comprimento total da tubagem é inferior a 25 m?	Sim
15	A diferença de altura está conforme das especificações? [Consulte a página 7]	Sim
16	Os coletores de óleo na linha de sucção vertical estão corretamente posicionados? [Consulte a página 3]	Sim
17	A capacidade do CDU corresponde À capacidade da unidade interior?	Sim
18	A capacidade do TXV corresponde À capacidade da unidade interior?	Sim
19	A lâmpada sensora de fixação doTXV está em boas condições / bem posicionada?	Sim
20	Há uma válvula de expansão MOP instalada? [Consulte a página 3]	Sim
21	Foi utilizado gás inerte e seco (ex. Nitrogénio) no teste de pressão?	Sim
22	As pressões de teste de fuga podem ser alcançadas?	Sim
23	A pressão de teste ficou estável após pelo menos 24 horas?	Sim
24	A condição de vácuo (< -0,1 barg por 2 horas) pode ser alcançada?	Sim
25	A pressão de ficou estável durante pelo menos 1 hora, quando desligou a bomba de vácuo?	Sim
26	A alta/baixa pressão de segurança está definida corretamente no interruptor de pressão? [Consulte a página 4]	Sim
27	O controlador de velocidade da ventoinha está definido corretamente? [Consulte a página 4]	Sim
28	Foi utilizado o disjuntor correto?	Sim
29	Está previsto uma ligação terra?	Sim
30	As ligações do terminal estão bem conectadas/apertadas?	Sim
31	O aquecedor de cáter foi energizado para um mínimo de 12 horas antes do arranque?	Sim
32	O refrigerante é o correto para a utilização?	Sim
33	A alta pressão está acima do limite mínimo ao carregar o sistema? [Consulte a página 5]	Sim
34	A quantidade de carga de refrigerante é correta (visor limpo)?	Sim

Observações: O sistema apenas pode ser reiniciado se todas as questões puderem ser respondidas com "Sim".

LISTA DE VERIFICAÇÃO ANTES DA ATIVAÇÃO

N.°	Descrição	Registo
1	A pressão de sucção está a dimuir e a pressão de descarga está a aumentar?	Sim
2	A rotação do compressor (apenas para o tipo scroll) está correta (nenhum ruído anormal)?	Sim
3	O nível de óleo do cárter está entre 1/4 e 3/4 do visor do compressor?(após 3 ou 4 horas de funcionamento)	Sim
4	A temperatura de descarga está dentro dos limites (entre 50°C e 90°C)?	Sim
5	O superaquecimento de sucção está dentro dos limites (entre 5K e 20K) durante o funcionamento normal?	Sim
6	O superaquecimento de sucção está dentro dos limites (entre 5K e 20K) após descongelamento?	Sim
7	A corrente de funcionamento está abaixo do valor de definição do isolador?	Sim
8	Está a sair ar quente da ventoinha do condensador?	Sim
9	O ciclo Ligar/Desligar do condensador está dentro das especificações? [Consulte a página 4]	Sim

Observações: O sistema apenas pode ser entregue ao utilizador/proprietário se todas as questões puderem ser respondidas com "Sim".

Informação Adicional:

1. Não deixe o sistema sem supervisão até este ter atingido o seu estado normal de funcionamento e o carregamento de óleo estar adequadamente ajustado para manter o nível adequado no visor.
2. Verifique periodicamente o desempenho do compressor e de todos os componentes móveis durante o primeiro dia de funcionamento.
3. Verifique a linha de líquido no visor e o funcionamento da válvula de expansão. Se existir uma indicação de que o sistema está baixo em refrigerante, verifique cuidadosamente o sistema por fugas antes de adicionar refrigerante.

REGISTOS LOCAIS

Nome do cliente	:	Definições de campo
Nome de quem instala	:	Definições do interruptor de pressão	:
Data de instalação	:	Interrupção (Lado alto)	:
		Interferir (Lado baixo)	:
Nome do modelo da unidade	:	Diferencial (Lado baixo)	:
Número de série da unidade	:
		Ajustamento do controlador de velocidade da ventoinha	:
Unidade interior	:
Válvula de Expansão	:	Condições de funcionamento
		Temperatura de descarga	:
Tipo de refrigerante	:	Funcionamento normal do superaquecimento de sucção	:
Temp. ambiente	:	Superaquecimento de sucção mínimo após a descongelação	:
Definição do termostato	:
		Corrente de funcionamento antes da descongelação	:
Localização da unidade/Tubagem de campo		Corrente de funcionamento após a descongelação	:
Comprimento da tubagem	:	Pressão de sucção (Pe)	:
Posição do CDU	: Acima/abaixo da unidade interior	Pressão da linha de líquido (Pc)	:
Diferença de altura	:
