4 - óculos VR Pico - Manual de utilização gratuito

Tipo de produto	Headset VR autônomo com 6 graus de liberdade
Marca	Pico
Modelo	4
Conteúdo da caixa	Headset VR, 2 controles, 4 pilhas alcalinas AA 1,5V, espaçador para óculos, almofada nasal, 2 cordões de controle, adaptador de energia USB-C, cabo de dados USB-C para C 2.0, guia rápido, guia do usuário, guia de segurança e garantia
Alimentação do headset	Bateria integrada, recarga via USB-C (adaptador de energia incluso)
Alimentação dos controles	2 pilhas alcalinas AA 1,5V por controle (4 pilhas inclusas)
Exibição	Tela com ajuste de IPD, modo de proteção ocular certificado TÜV Rheinland
Rastreamento	6 graus de liberdade (movimentos e rotações), câmeras de rastreamento
Conectividade	Interface USB-C, alto-falantes esquerdo/direito integrados
Ajustes	IPD ajustável (configurações do sistema), alça superior, botão de ajuste da alça, espaçador para óculos
Sensores	Sensor de proximidade, câmeras de rastreamento, acelerômetros, giroscópios
Idade recomendada	12 anos ou mais (supervisão de adulto para 12-17 anos)
Espaço necessário	Mínimo de 2 m x 2 m em um espaço interno livre
Manutenção e limpeza	Limpar as lentes com um pano macio, evitar exposição direta ao sol
Segurança	Não usar se sentir desconforto, fazer pausas a cada 30 minutos, manter fora do alcance de crianças
Peças de reposição e reparabilidade	Espuma facial, alça superior, almofada nasal e espaçador para óculos substituíveis
Garantia	Danos na tela causados por luz solar direta ou forte não são cobertos

Perguntas frequentes - 4 Pico

Qual espaço mínimo é recomendado para usar o Pico 4?

É recomendado liberar um espaço interno de pelo menos 2 metros por 2 metros para esticar os braços com segurança.

Posso usar meus óculos com o headset VR?

Sim, o headset é projetado para se adaptar à maioria dos óculos padrão. Você também pode instalar o espaçador para óculos fornecido para evitar qualquer contato entre as lentes.

Como ajustar a distância interpupilar (IPD)?

Vá em Configurações > Exibição e use os botões + ou - para ajustar o IPD até obter uma imagem clara e reduzir o cansaço ocular.

Qual é a autonomia da bateria?

A autonomia exata não é especificada, mas o headset possui bateria integrada. O indicador de status mostra os níveis: azul (>20%), amarelo (carga <98%), vermelho (carga <20%), verde (carga concluída).

Como ligar e desligar o headset VR?

Para ligar, pressione o botão liga/desliga por 2 segundos. Para desligar, pressione por 5 segundos. Uma pressão de 10 segundos aciona uma reinicialização forçada.

O que fazer se a imagem travar ou o headset não responder?

Realize uma reinicialização forçada pressionando o botão Liga/Desliga por mais de 10 segundos até o headset reiniciar.

Como emparelhar um novo controle?

Vá em Configurações > Controle, clique em Emparelhar. Em seguida, no controle, mantenha pressionados os botões Início e Gatilho até que os indicadores pisquem em vermelho e azul, depois siga as instruções na tela.

O Pico 4 é adequado para crianças?

Não, não é recomendado para crianças de 12 anos ou menos. Adolescentes de 12 anos ou mais devem usá-lo sob supervisão de adulto para evitar acidentes.

Como ativar o modo de proteção ocular?

Vá em Configurações > Exibição > Cor > Proteção Ocular para ativar este modo que reduz a luz azul e é certificado pelo TÜV Rheinland.

O que fazer em caso de vazamento de luz ao redor do nariz?

Instale a almofada nasal fornecida. Desmonte a espuma facial, fixe a almofada na espuma e monte tudo novamente no headset.

MANUAL DE UTILIZADOR 4 Pico

Headset de RV / 2 controladores / 4 pilhas alcalinas 1,5V AA / Espaçador de óculos / Apolo para nariz / 2 correias de controlador / Transformador USB-C / Cabo de dados USB-C para C 2.0 / Guia rápido / Guia de utilizador / Guia de segurança e garantia

AVISO Avisos importantes sobre saúde e segurança

- Este produto foi concebido e destina-se a ser utilizado numa área interior aberta e segura, sem riscos de tropeçar ou escorregar. Para evitar acidentes, mantenha-se consciente dos potenciais limites da sua área física e respeite as fronteiras da sua área virtual sempre que as vir. Certifique-se de que usa as correlas quando usar os Controladores. Certifique-se de que existe espaço suficiente em torno da sua cabeça e do seu corpo (pelo menos, 2 metros por 2 metros) para esticar os seus braços, de forma a evitar danos ou ferimentos próprios, a outros e à sua área circundante.

- Este produto não é recomendado para crianças com idade igual ou inferior a 12 anos. Recomenda-se que os auscultadores, controladores e acessórios sejam mantidos fora do alcance das crianças. Os adolescentes com idade igual ou superior a 13 anos só podem usar este produto supervisionados por adultos, para evitar acidentes.

- Este produto foi concebido para se adaptar à maioria dos óculos graduados. Certifique-se de que usa o Headset de RV de tal forma que as lentes do Headset de RV não roçam nem danificam os seus óculos graduados.

- O uso prolongado pode causar tonturas ou fadiga ocular. Recomendam-se pausas após 30 minutos de utilização. Tente aliviar o seu cansaço ocular olhando para objetos distantes. Se sentir desconforto, interrompa imediatamente a utilização do produto. Se o desconforto persistir, consulte um médico.

- Não exponha as lentes óticas à luz solar direta nem a outras fontes de luz intensa. A exposição à luz solar direta pode causar o amarelecimento permanente do ecrã. Os danos ao ecrã causados pela exposição à luz solar ou a outras fontes de luz intensa não estão cobertos pela garantia.

- Este produto permite o ajuste da DIP nas definições do sistema. Ao ajustar, tenha em mente que, com

a DIP mínima, poderá tocar o dorso do nariz. Pode ajustar manualmente a DIP para a sua própria distância interpupilar em "Settings" ▶ "Display". Observe que a utilização de uma DIP inadequada pode aumentar o risco de desconforto.

• Este produto dispõe de um "Eye Protection Mode" (modo de proteção ocular), homologado pela TUV Rheinland (Alemanha), que consegue proteger os seus olhos reduzindo a luz azul nos três canais de cor através de algoritmos de software. Neste modo, o ecrã ficará amarelado, e esta funcionalidade pode ser ligada/desligada em "Settings" ▶ "Display" ▶ "Eye Protection".
• Proteja as lentes óticas durante a utilização e o armazenamento para evitar danos, como riscos ou a exposição a luz intensa ou a luz solar direta.

* O produto e a embalagem são atualizados com regularidade, e as funcionalidades e o conteúdo do headset autônomo podem ser melhorados no futuro. Por conseguinte, o conteúdo, o aspeço e as funcionalidades referidas neste manual e na embalagem do produto estão sujeitos e alterações e podem não pelletir o produto final. Estas instruções servem apenas como referência.

Leia cuidadosamente este guia de utilizador antes de utilizar o produto e partilhe estas informações com outros utilizadores, já que contêm informações de segurança importantes. Conserve o guia de utilizador para consulta futura.

6 graus de liberdade de RV

O dispositivo consegue detetar os seus movimentos translacionais e rotacionais em todas as direções (para cima/para baixo, esquerda/direita, inclinação, rotação e guinada). Os seus movimentos no mundo real serão capturados e traduzidos para aquilo que vê no mundo virtual, usando os conteúdos adequados.

Garanta um ambiente seguro antes de iniciar a sua experiência de RV.

1. Desimpeça uma área interior segura com, pelo menos, 2 metros por 2 metros. Mantenha a sala ilumina- da, evite espaços com uma única parede pintada, vidros, espelhos, imagens em movimento ou outros objetos semelhantes.
2. Remova a película protetora que cobre as câmaras frontais do headset. Coloque as correias acopladas aos Controladores.
3. Para preparar o seu ambiente, siga as instruções do ecrã do Headset de RV

Este produto não pode garantir a sua segurança com o sistema de proteção; terá sempre de prestar atenção à segurança na área circundante.

* Nota: Recomenda-se a utilização de pilhas alcalinas 1,5V AA.

Deslize a manipulo segundo a direção da seta para abrir o compartimento da bateria,

② Ligue o controlador

Primeira utilização: o controlador iniciar-se-á automaticamente depois de removido o papel isolante. Outras: pressione o botão Início durante 1 segundo, até que o indicador de status pisque na cor azul.

Pressione o botão Liga/Desliga durante 2 segundos até o indicador de status ficar azul.

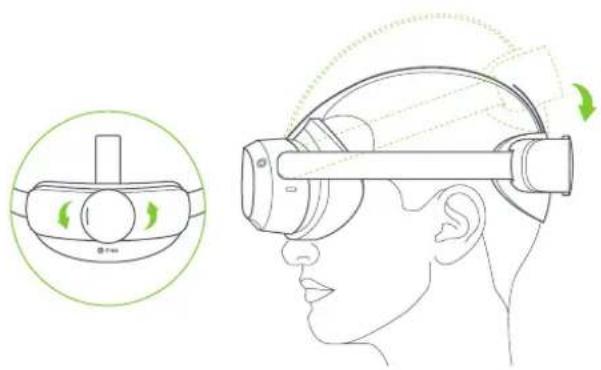

④ Coloque o seu headset para uma visualização confortável

Ajuste o botão de ajuste da correia para virar a correia, de forma a que a parte de trás da sua cabeça assente no apoio. Ajuste posteriormente o comprimento e a posição da correia para permitir uma boa visualização.

* Nota: pode usar este produto com óculos graduados ou lentes de contacto.

⑤ Ajuste a faixa superior

Ajuste a correia da cabeça para reduzir a pressão sobre a testa.

⑥ Ajuste da Distância Interpupilar (DIP)

Nas Definições do Sistema, vá a "Definições" ▶ "Visualizar" para ajustar a DIP, e toque no botão "+" ou "-" para ajustar ligeiramente a DIP até que a imagem esteja definida.

AVISO

Observe que a definição inadequada da DIP poderá causar imagens fantasma ou cansaço visual. A definição correta da DIP ajuda o utilizador a obter uma imagem definida e a minimizar o cansaço visual.

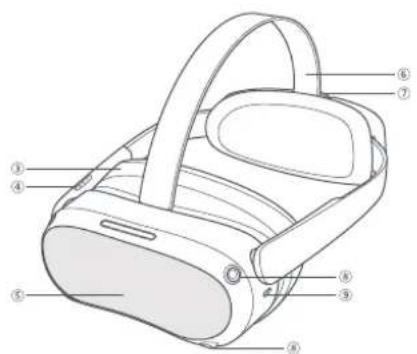

Detalhes do produto

Azul: Ligado e com bateria acima dos 20%

Amarelo: A carregar: bateria abaixo dos 98%

Vermelho: A carregar: bateria abaixo dos 20%

Verde: A carregar bateria acima dos 98% ou carregamento completo

Azul intermitente: A desligar

Vermelho intermitente: bateria abaixo dos 20%

Desligado: Em latência ou Desligado

① Liga/Desliga

Ligar: pressionar durante 2 segundos

Desligar: pressionar durante 5 segundos

Reinicialização de hardware: pressionar durante 10 segundos.

Pressionar rapidamente para entrar em latência ou

despertar

Não bloquear durante a utilização.

⑥ Faixa superior

Removvel

⑦ Botão de ajuste da faixa

⑧ Câmaras para rastreio

Não bloquear durante a utilização.

⑨ Interface USB-C

10 Altifalante esquerdo/

direito

⑪ Sensor de proximidade

O sistema desperta quando o Headset de RV é colocado, e entra em latência quando o Headset de RV é retirado.

⑫ Câmaras de rastreamento ocular

Apenas versão Pro.

Não bloquear durante a utilização.

33 Câmaras de rastreamento facial

Apenas versão Pro. Não bloquear durante a utilização.

Desligado: Ligado ou sem alimentação

Azul: atualização do firmware a decorrer

Azul intermitente: a procurar ligação

Azul e vermelho alternadamente intermitentes: empare-lhamento a decorrer

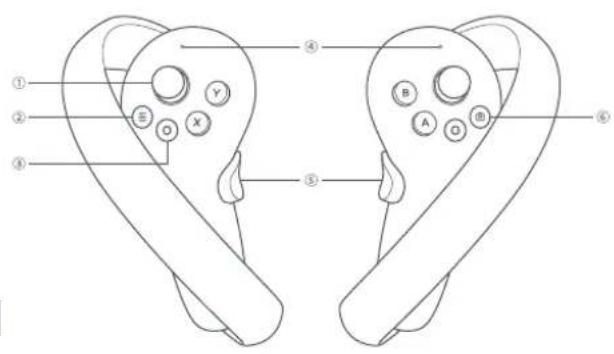

① Joystick

② Menu

③ Inicio

Ligar: pressional rapidamente

Desligar: pressionar durante 6 segundos Unipos no avújinal: pressionar rapidamente

Volvar ao eça inicial: pressional rapidamente Recençar o eça: pressionar durante 1 segundo

⑧ Compartimento das pilhas

Abrir: des ze o fecho para baixo e fapa

sair o compartimento de bateria.

olhas para fechar.

⑨ Anel de rastreamento

Não bloquear durante a utilização.

* Nota: passe a correia do Controlador pelo fio como mostra a figura e prenda-a à ponta do Controlador

Instruções de funcionamento

Modo de controlo do Headset

Se o Controlador não estiver ligado, poderá interagir com o ecrã de início movimentando a sua cabeça para dirigir a mira até à opção pretendida e clicando o botão de Subir/Descer Volume do Headset de RV.

Mude o apontador do Controlador principal

No ecrã inicial, pressione rapidamente o Disparador do Controlador correspondente para mudar o apontador do Controlador principal.

Recentrar o ecrã

Coloque o Headset de RV e olhe em frente; pressione o botão Início do Controlador ou do Headset de RV (ou o bolão de Subir/Descer Volume do Headset de RV no modo de controlo pela cabeça) durante mais de 1 segundo para recentrar o ecrã.

Desliqar o Controlador

Pressione demoradamente o botão Início até que o indicador de status fique vermelho e o Controlador comece a vibrar.

Os Controladores desligam-se automaticamente para poupar energía nos seguintes casos:

- Quando o Headset de RV entra em latência profunda (pouco depois de o Headset de RV ter sido retirado) - Quando o Controlador é desemparelhado

- Quando o Headset de RV é desligado

Adicionar um novo Controlador

Se precisar de adicionar um novo Controlador (o Headset de RV só pode estar ligado a um Controlador esquerdo e um Controlador direito) ou voltar a ligar um Controlador desemparelhado. Vá a "Settings" ▶ "Controller", clique em "Emparelhar".

Pressione demoradamente o botão Início e o Disparador do Controlador ao mesmo tempo até que as luzes vermelha e azul do Controlador pisquem alternadamente, e a seguir siga as instruções no ecrã do Headset de RV.

Latência / Despertar

Opção 1 (Sensor de proximidade) Retire o Headset de RV para latência automática; coloque o Headset de RV para despertar automático.

Opção 2 (Botão Liga/Desliga) Pressione o botão Liga/Desliga do Headset de RV para latência ou despertar manuais.

Repor hardware

Reror Headset de RV

Se a componente visual do Headset de RV congelar, ou se o Headset de RV não reagir depois de pressionar o botão Liga/Desliga, pode pressionar o botão Liga/Desliga do Headset de RV durante mais de 10 segundos para reinicializar o Headset de RV.

Reposição do Controlador

Se o Controlador virtual, o botão Início ou os botões do Controlador não reagirem, remova e volte a instalar o compartimento das pilhas para reinicializar o Controlador.

Ajuste do Headset de RV

Este dispositivo não dispõe de funcionalidade de ajuste para miopia. O Headset de RV permite a utilização da maioria dos óculos comuns com armações de largura inferior a 150mm.

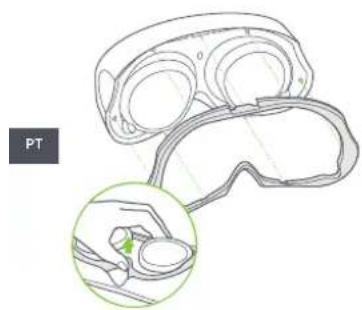

Instalar o Espaçador de óculos

Se os seus óculos colidirem com a lente do headset ou fizerem pressão sobre o dorso do nariz, consulte a imagem para instalar o Espaçador de óculos e aumentar o espaço. Poderá instalar ou não, dependendo da sua situação.

① Desmonte o Apoio facial.

② Instale o Espaçador de óculos no Headset.

3 Instale o Apoio facial no Espaçador de óculos.

* Nota: Desmontar o Espaçador de óculos

Instalar o Apoio para nariz

Se detetar luz exterior perto do seu nariz, consulte a figura para instalar o Apoio para nariz e bloquear a luz.

Poderá instalá-lo segundo o seu critério.

① Desmonte o Apoio facial.

② Instale o Apolo para nariz no Apolo facial.

③ Instale o Apoio facial no Headset.

Substituir o Apoio facial

O Apoio facial evidenciará fenômenos como alterações de cor, colão à superfície, amaclamento da textura depois de utilização prolongada e de limpezas repetidas. Pode substitui-lo por um novo Apoio facial sempre que necessário.

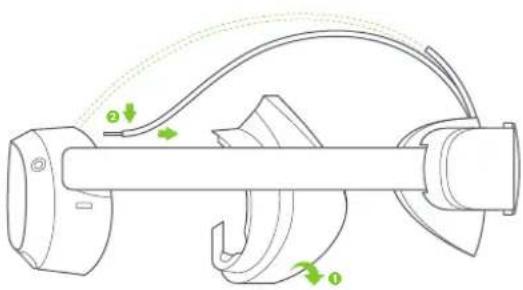

Substituir Faixa superior

① Desmonte o Apoio facial.

2 Aperte o fecho metálico da faixa superior como mostra a figura, pressione-o para baixo e retire-o.

③ Instale o novo Apoio facial

A ferramenta essencial para a RV integrada da PICO, que ajuda a gerir melhor o seu headset
