MANUAL DE USUARIO 4 Pico

Casco de RV/2 Mandos/4 Pilas alcalinas AA de 1,5 V/Espaciador de gafas/Almohadilla de nariz/2 Cordones de seguridad para los mandos/Adaptador de corriente USB-C/Cable de datos USB-C a 2.0/Guía rápida/Guía del usuario/Guía de seguridad y garantía

ADVERTENCIA Notas de salud y seguridad importantes

• Este producto está diseñado e ideado para su uso en un área de interior abierta y segura, libre de riesgos de accidentes por caídas o resbalones. Para evitar accidentes, permanezca atento a los potenciales confines de su área física y respete la frontera de su área virtual cuando la vea. Asegúrese de llevar los cordones de seguridad al usar los mandos. Asegúrese de tener suficiente espacio alrededor de su cabeza y su cuerpo (al menos 2 metros por 2 metros) para estirar los brazos sin hacerse daño ni lesionarse usted o a otros y a su entorno.
• Este producto no está recomendado para niños de 12 años o menores. Se recomlenda mantener los cascos, los mandos y los accesorios fuera del alcance de los niños. Los adolescentes de 13 y más años deben usarlo bajo la supervisión de un adulto para evitar accidentes.
• Este producto está diseñado para adaptarse a la mayoría de las gafas graduadas. Asegúrese de ponerse el casco RV de forma que las lentes del casco RV no rocen ni impacten en sus gafas graduadas.
• El uso prolongado puede causar mareos o fatiga ocular. Se recomienda que descanse cada 30 minutos. Podria aliviar su fatiga ocular mirando objetos lejanos. Si siente incomodidad, deje de usar el producto inmediatamente. Si la incomodidad continúa, busque asistencia médica.
• No exponga las lentes ópticas a la luz solar directa u otras fuentes de luz potentes. La exposición a la luz solar directa puede causar daños de puntos amarillos permanentes en la pantalla. Los daños en la pantalla causados por la exposición a la luz solar directa u otras fuentes de luz potentes no están cubiertos por la garantía.
• Este producto es compatible con el ajuste de IPD en los ajustes del sistema. Al ajustarlo, por favor, tenga en cuenta que con la IPD mínima, podría tocar el puente de la nariz. Puede ajustar la IPD según

su distancia interpupilar manualmente en "Ajustes" ▶ "Pantalla". Tenga en cuenta que utilizar una IPD inadecuada puede aumentar el riesgo de incomodidad.

• Este producto tiene un "Modo de protección ocular", certificado por TUV Rheinland (Alemania), que puede proteger sus ojos reduciendo la luz azul en los tres canales de color mediante el uso de algoritmos de software. En este modo, la pantalla parece amarillenta y puede encender/apagar esta función en "Configuración" "Pantalla" "Color" "Protección ocular".

• Proteja las lentes ópticas durante su uso y almacenamiento para evitar los daños como rayones o la exposición a luces potentes o luz solar directa.

• El producto y el empaquetado se actualizan regularmente, y las funciones y contenidos del casco independiente pueden mejorarse en el futuro. Por lo tanto, el contenido, la apartienda y la funcionalidad enumeradas en este manual y en el empaquetado del producto están sujetos a cambios y pueden no reflejar el producto final. Estas instrucciones sirven solo como referencias.
  * Les atentamente esta guía del usuario antes de utilizar el producto y comparta su contenido con cualquier otro usuario, ya que contiene información de seguridad importante. Quédese la guía del usuario para poder consultarla en el futuro.

6 grados de libertad de RV

El dispositivo puede captar sus movimientos de traslación y rotación en todas las direcciones (arriba/abajo, izquierda/derecha, adelante/atrás, cabeceo, inclinación y giros). Sus movimientos en el mundo real se capturarán y traducirán a lo que ve en el mundo virtual al usar el contenido adecuado.
Asegúrese de tener un entorno seguro antes de comenzar con su experiencia de RV.
1. Despeje una zona interior segura de al menos 2 metros por 2 metros. Mantenga la sala iluminada, evite usar un espacio que tenga principalmente paredes de colores lisos, cristales, espejos e imágenes móviles u otros objetos similares.
2. Quite la película protectora que cubre las cámaras delanteras del casco. Póngase los cordones de seguridad conectados a los mandos.
3. Configure su entorno siguiendo las instrucciones de la pantalla del casco de RV.

1m 2m

ADVERTENCIA

Este producto no puede garantizar su seguridad con el sistema guardián, siempre deberá prestar atención a la seguridad que le rodea.

① Instalación de las pilas

Tire de la pestaña para quitar el papel aislante.

Guía rápida

* Nota: se recomienda el uso de pilas alcalinas AA de 1.5V.

Deslice el botón según la dirección de la flecha para abrir la cubierta de la batería.

② Encendido del mando

Primer encendido: el mando se encenderá inmediatamente después de quitar el papel aislante. Otros: Pulse brevemente el botón Inicio durante 1 segundo hasta que el indicador de estado parpadee en azul.

③ Encendido del casco de RV

Mantenga pulsado el botón de encendido durante 2 segundos hasta que el indicador de estado se vuelva azul.

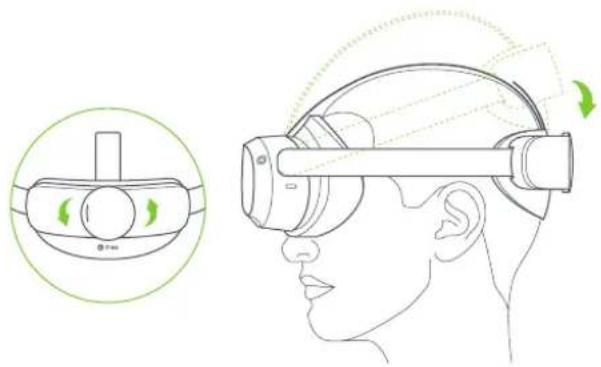

④ Póngase el casco con comodidad y una buena vista

Ajuste la rueda de ajuste para girar la correa y que la parte de atrás de su cabeza descanse sobre la almohadilla. Ajuste la longitud y posición de la correa para proporcionar una vista clara.

* Nota: Puede usar este producto con gafas graduadas o lentes de insertar.

⑤ Ajuste la correa superior

Ajuste la correa de la cabeza para reducir la presión sobre la frente.

En Ajustes del sistema, vaya a "Ajustes" ▶ "Pantalla" para ajustar la IPD, toque en "+" o "-" para ajustar ligeramente la IPD hasta que la imagen esté clara.

64mm

ADVERTENCIA

Por favor, tenga en cuenta que un ajuste de IPD inadecuado puede provocar imágenes fantasmas o fatiga visual. Un ajuste de IPD adecuado te ayuda a tener una imagen más clara y a evitar la fatiga visual.

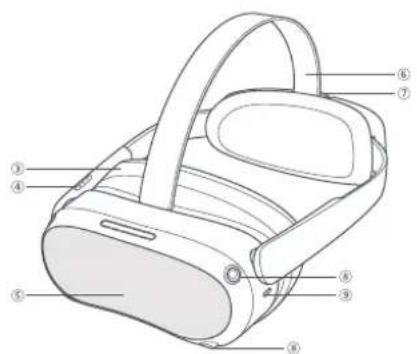

Detalles del producto

ES ① ②

Leyenda del indicador de estado del casco de RV

Azul: encendido y con la batería por encima del 20 %

Amarillo: Cargando, la batería tiene menos del 98 %

Rojo: Cargando, la batería tiene menos del 20 %

Verde: Largando, la batería tiene más del 98 % o la carga esta completa

Azul parpadeante: Apagando

Rojo parpadeante: La batería tiene menos del 20 %

Apagado: En reposo o apagado

① Encendido/Apagado

Encendido: Mantenga pulsado durante 2 segundos

Apagado: Mantenga pulsado durante 5 segundos

RENTICIO DE HA 10 lagunidas

Pulse brevemente para entrar en modo de

reposo o salir de él

② Indicador de estado

③ Almohadilla facial

④ Volumen

(5) Câmara RGB de vista a través

No bloquear durante el uso.

⑥ Correa superior

Extralble

⑦ Rueda de ajuste de la correa

⑧ Cámaras de seguimiento

No bloquear durante el uso.

⑨ Interfaz USB-C

1. Altavoz izquierdo/derecho

⑪ Sensor de proximidad

El sistema se activa cuando si

pone el casco RV, se queda en

reposo cuando se quita.

12 Cámaras de seguimiento ocular

Solo version Pro

No bloquear durante el uso.

Cámara de seguimiento facial

Solo version Pro

No bloquear durante el uso.

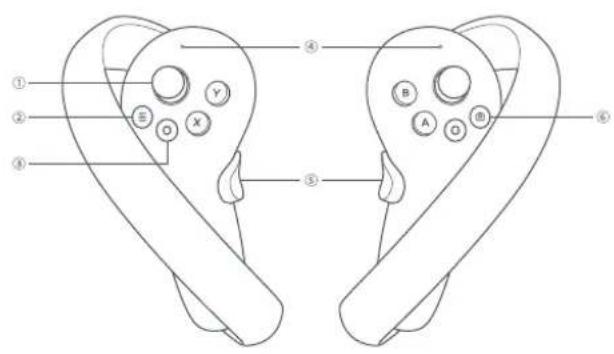

Leyenda del indicador de estado de los mandos

Apagado: conectado o apagado

Azul: Actualización de firmware en curso

Azul parpadeante: buscando conexión

Parpadeo alternativo azul y rojo: emparejamiento en curso

①Joystick ③Inicio

② Menú Encendida: Pulse un momento

Apagado: Manzenga pulsado 6 segundos

Volver a la pantalla de inicio: Pulse un momento Recentado de pantalla: Pulse 1 segundo

④ Indicador de estado

⑤ Empuñadura

⑥ Capturan

⑦ Gatillo

⑧ Cubierta de la batería

Abrir: desiza hacia abajo la palanca y saca la caja

de la batcha.

Cerrar: empuje la cubierta de la batena para cerrar, ② Arillo de contrivimiento

- Amino de seguimiento

No bioguest durante el 3:00.

* Nota: Pase el cordón de seguridad

del mando por el hilo como se

muestra y bloquejo al final del controlador.

Instrucciones de uso

Modo de control del casco

Si el mando no está conectado, puede interactuar con la pantalla de inicio moviendo la cabeza para dirigir la mirilla sobre la selección que quiera y pulsando los botones de Volumen arriba/abajo en el casco de RV.

Cambiar el puntero del mando maestro

En la pantalla de inicio, pulse brevemente el botón gatillo del mando correspondiente para cambiar el puntero del mando maestro

Recentrado de pantalla

Póngase el casco de RV y mire directamente adelante, pulse y mantenga el botón Inicio del mando o del casco de RV (o el botón de bajar volumen del casco de RV en el modo de control con la cabeza) durante más de 1 segundo para recentrar la pantalla.

Desconecte el mando

Pulse y mantenga el bolón Inicio hasta que el indicador de estado se ponga rojo y el mando vibre.

Los mandos se apagarán automáticamente para ahorrar energía en los siguientes casos:

- Cuando el casco de RV entre en reposo prolongado profundo (un poco después de quitarse el casco de RV) - Cuando el mando esté sin emparejar

- Cuando se apague el casco de RV

Añadir nuevo mando

Si necesita añadir un mando nuevo (el casco de RV solo puede conectar un mando izquierdo y un mando derecho) o reconectar con un mando desparejado. Vaya a "Ajustes" ▶ "Mando" y pulse en "Emparejar". Pulse y mantenga el botón Inicio y el botón Gatillo del mando al mismo tiempo hasta que las luces azul y roja del mando parpadeen alternativamente y luego siga las instrucciones de la pantalla del casco de RV,

Reposo/Despertar

Opción 1 (Sensor de proximidad) Quitese el casco de RV para que se ponga automáticamente en reposo: póngase el casco de RV para reactivar automáticamente.

Opción 2 (Botón de ENCENDIDO) Pulse el botón de ENCENDIDO del casco de RV para reposo o reactivar manual.

Reinicio de hardware

Casco de RV

Si la imagen se congela en el casco de RV, o si el casco no responde tras pulsar brevemente el botón Encendido, puede pulsar el botón de encendido del casco de RV durante más de 10 segundos para reiniciar el casco de RV.

Reinicio del mando

Si el mando virtual, el botón de Inicio o cualquier otro botón del mando no responde, quite y vuelva a instalar la cubierta de la batería para reiniciar el mando.

Ajuste del casco de RV

Este dispositivo no incluye función de ajuste para miopía. El casco de RV permite usar la mayoría de las gafas estándar con un ancho de montura menor de 150 mm.

Instalar separador para gafas

Si sus gafas chocan con la lente del casco o le presionan en el puente de la nariz, por favor, siga la imagen para instalar el separador de gafas y aumentar el espacio. Puede instalario o no, según su situación.

① Desmontar la almohadilla facial.

② Instalar espaciador de gafas en el casco.

3 Instalar la almohadilla facial en el separador de gafas.

* Nota: desmonte el separador para gafas

Instalar la almohadilla para la nariz

Si slente que la luz sale por el hueco que queda en su nariz, por favor, siga la imagen para instalar la almo-

hadilla para la hariz y bloquear la luz. Puede decidir instalarla o no según le parezca.

① Desmontar la almohadilla facial.

② Instalar la almohadilla nasal en la almohadilla facial.

3 Instalar la almohadilla facial en el casco.

La almohadilla facial sufrirá los siguientes fenómenos como cambio de color, pelusa superficial y textura suave tras un uso prolongado y la limpieza repetitiva. Puede sustituírla por una nueva almohadilla facial según lo necesite.

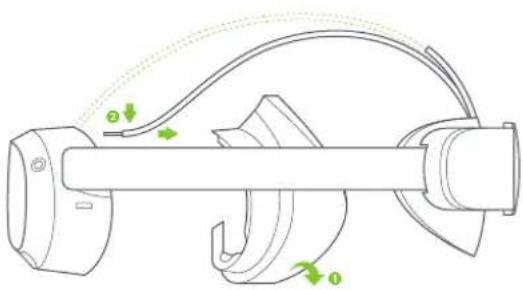

Sustituir la correa superior

① Desmonte la almohadilla facial.

2 Pellizque la hebilla de metal de la correa superior, presiónela hacia abajo y tire hacia afuera.

③ Instale la almohadilla facial.
