MANUAL DE UTILIZADOR CP 137105 Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

Leia este código QR para acessar mais informações sobre este ventilador de teto, incluindo detalhes de instalação. Ou acesse www.orbegozo.com e procure o número do modelo no site.

GENERALES

FUNCIONAMIENTO DEL VENTILADOR

Instruções gerais de segurança

Antes de por este aparelho a funcionar, leia muito atentamente as instrucoes de emprego e guarde-as muito bem, juntamente com o talao de garantia, o talao de compra e, tanto quanto possivel, a embalagem com os elementos interiores. Se puser o aparelho a disposicao de terceiros, entregue-lhes também as Instrucoes de Utilizacao.

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.

2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.

3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.

4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.

5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.
7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.
8. Não utilize o aparelho com as mãos molhadas.
9. Não mergulhe o aparelho em agua nem em nengum outro líquido.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode encontrá-lo em www.orbegozo.com.
14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

Outras precauções específicas.

1. Os meios de interrupção que devem ser incorporados na instalação fixa, para sua interrupção omnipolar da rede de alimentação, devem apresentar uma separação de contactos com pelo menos 3 mm em todos os pólos.

2. Assegure-se que o lugar da instalação deixa a rotação da hélice do ventilador livre. A hélice deve estar a pelo menos 2,30 mts do solo.

3. Se instalar mais do que um ventilador assegure-se para não misturar as palas das hélices de diferentes ventiladores, mesmo que sejam do mesmo modelo.

4. Antes de começar a instalação na rede eléctrica, retire os fusíveis ou desligue o interruptor principal do alimentador eléctrico.

5. Depois de instalar o ventilador, certifique-se que todas as fixações estão correctas a fim de evitar uma queda do ventilador.

6. O ventilador deve estar desligado e parado antes de trocar a direcção da rotação.

7. Comprove que o ponto de fixação do aparelho é capaz de suportar o peso do ventilador em movimento (no mínimo 50 Kg.).

Copa Barra de suporte Barra de suporte longa
Suporte de telhado	Tampa de acoplamento	Motor
Difusor	Placa LED	Remoto + Controlador
Bolsa de instalação

INSTALAÇÃO DO VENTILADOR

AVISO

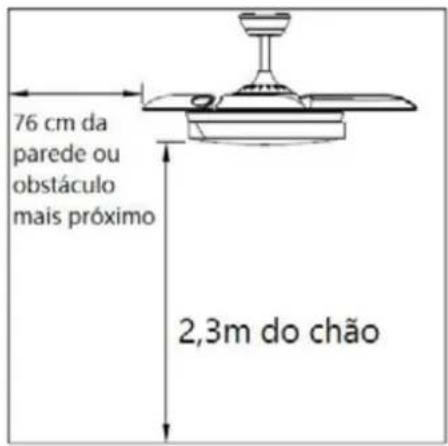

O ventilador deve ser pendurado com pelo menos 230 cm de distância do chão até as pás e 76 cm de qualquer parede ou obstáculo.

76 cm da parede ou obstáculo mais próximo 2,3m do chão

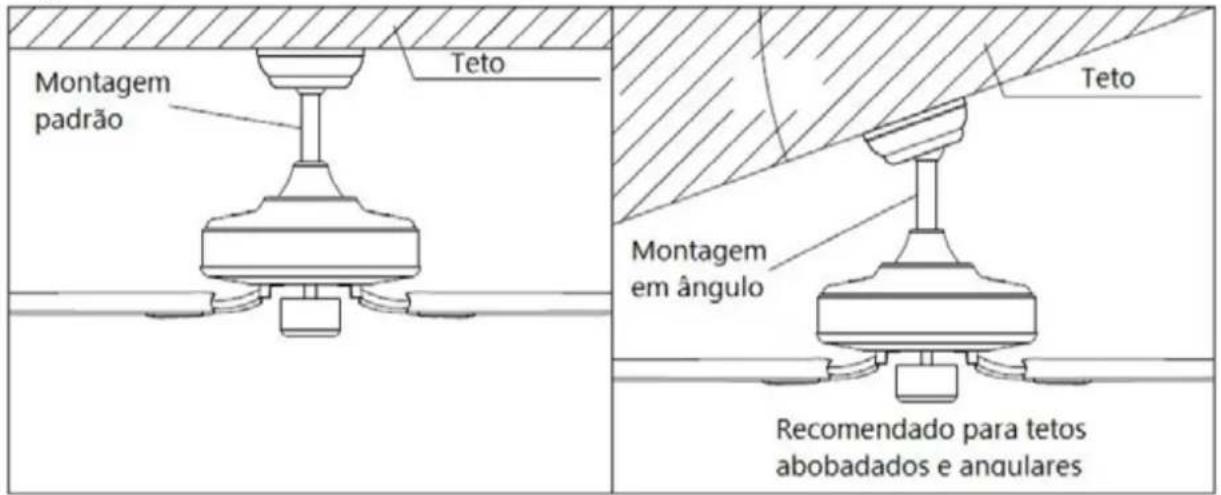

TIPOS DE TELHADO

Este ventilador pode ser montado em teto normal ou ligeiramente inclinado. Você pode aumentar o comprimento da suspensão com a barra de suporte mais longa.

Montagem padrão Teto Teto Montagem em ângulo Recomendado para tetos abobadados e angulares

INSTALAÇÃO DO VENTILADOR

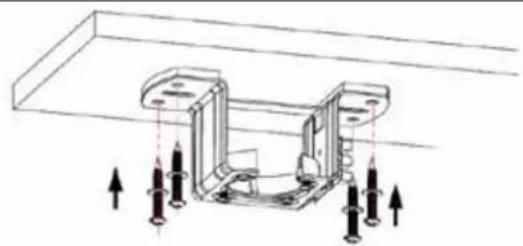

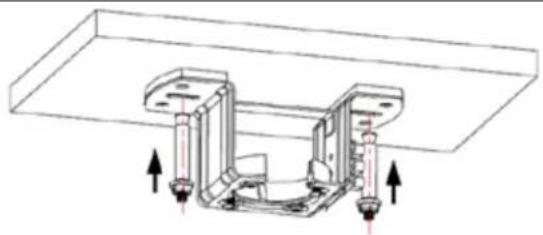

1. Posicione o suporte do telhado com os dois parafusos e buchas (dependendo do tipo de telhado)

Em tetos de concreto, faça dois furos de 8 mm e insira o parafuso. Alinhe o suporte com o orifício e aperte a porca.

Em tetos de madeira, fixe o suporte com os 4 parafusos.

1. Passe a barra de suporte pelo orifício na tampa de encaixe

1. Solte os parafusos da junta do motor e prenda a barra com tampa ao motor usando o pino flangeado e os parafusos

ATENÇÃO: É muito importante garantir que o pino flangeado esteja corretamente instalado e fixado. A má fixação do pino pode resultar na queda do ventilador.

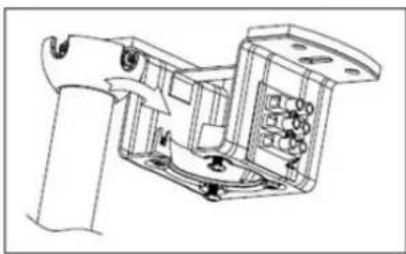

PENDURE O VENTILADOR

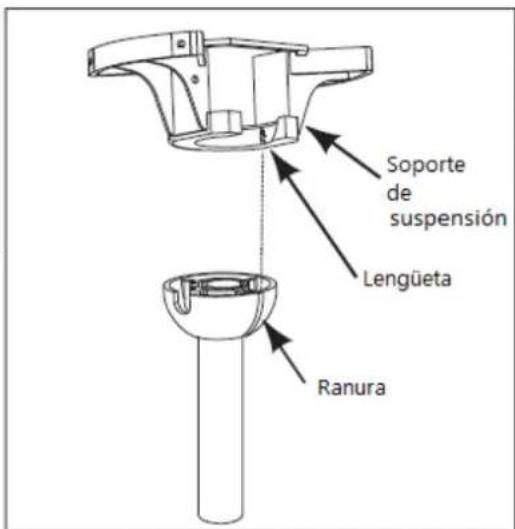

Levante cuidadosamente o ventilador e coloque a barra de suporte de inclinação no suporte de suspensão preso ao teto. Certifique-se de que a ranhura na esfera esteja alinhada corretamente com a aba na barra de suporte.

AVISO

O ventilador deve ser pendurado com pelo menos 230 cm de espaço livre do chão até as pás.

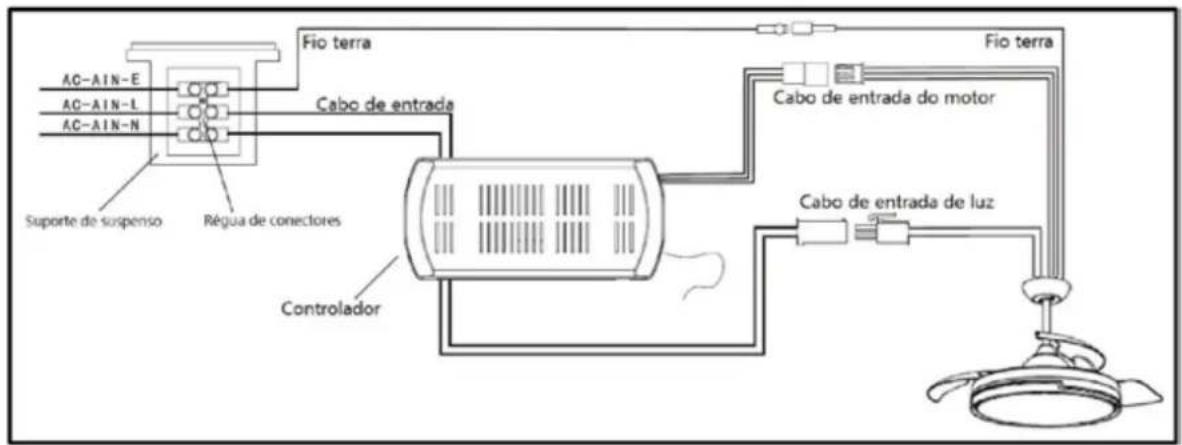

CONEXÃO DE CONTROLE REMOTO

Para efectuar a ligação eléctrica deve certificar-se de que a correspondente térmica do quadro automático da casa está baixada; não efectue nenhuma ligação se não tiver a certeza da ausência de corrente eléctrica.

Fio terra AC-AIN-E AC-AIN-L AC-AIN-N Suporte de suspenso Régua de conectores Controlador Fio terra Cabo de entrada Cabo de entrada do motor Cabo de entrada de luz

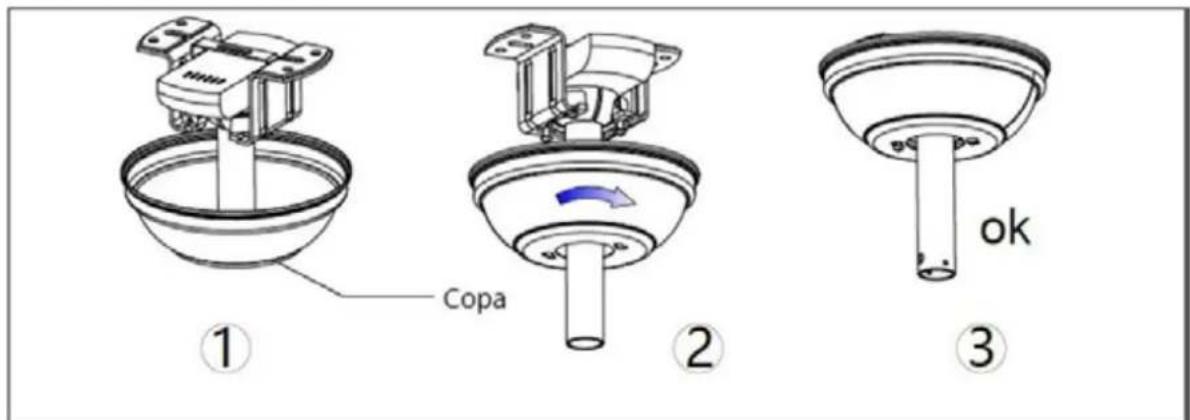

MONTAGEM DA COPA

Depois de feitas todas as conexões elétricas, levante o copo até o suporte de teto, alinhando os parafusos previamente afrouxados com os furos do copo.

Gire o copo para travar.

Prenda todos os parafusos com uma chave de fenda.

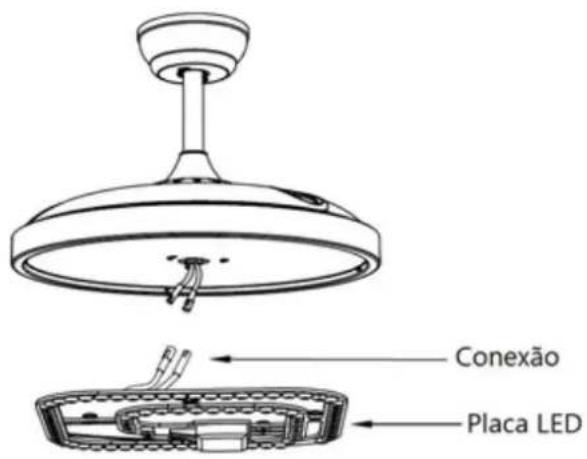

INSTALAÇÃO DA LÂMPADA

Conecte o painel de LED combinando os dois cabos do painel com os do corpo do motor, respeitando a cor de cada cabo.

Em seguida, fixe o painel de LED usando os ímãs.

Conexão Placa LED

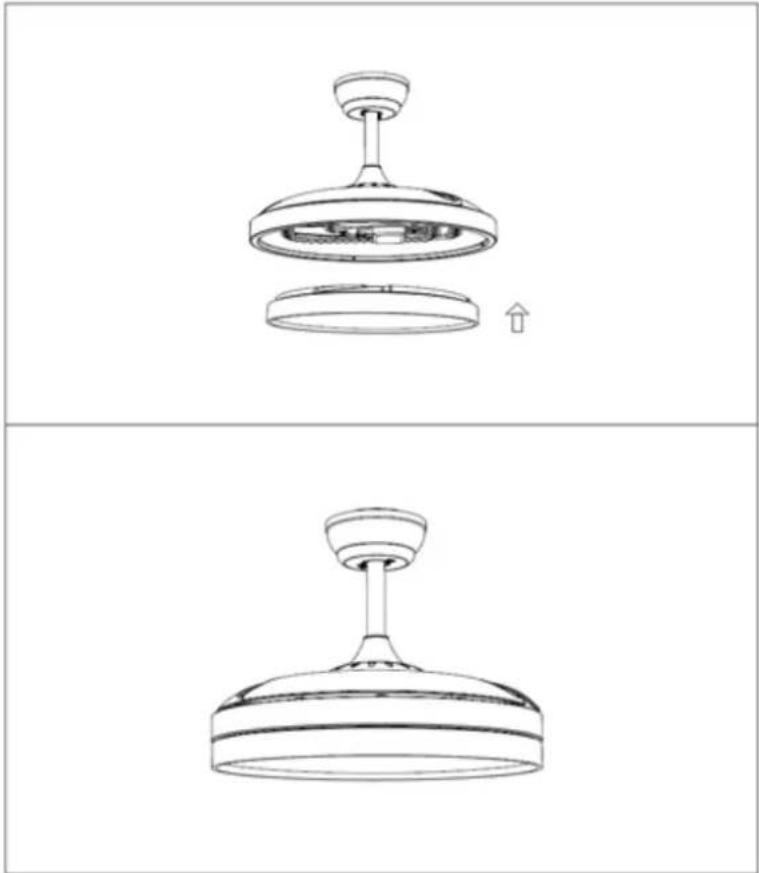

COLOCAÇÃO DO DIFUSOR

Insira o difusor no painel da lâmpada, gire-o no sentido anti-horário até encaixar no lugar.

BALANCEAMENTO DO VENTILADOR

Tenha em mente que todos os ventiladores de teto não são criados iguais, mesmo no mesmo modelo!

Alguns podem se mover mais ou menos do que outros. O movimento de alguns centímetros é bastante aceitável e não significa que o ventilador cairá.

Embora todas as lâminas sejam pesadas e agrupadas por peso, é impossível eliminar completamente a oscilação. Isso não deve ser considerado um problema. Os ventiladores de teto tendem a se mover durante a operação porque geralmente não são montados de forma rígida.

KIT DE BALANCEAMENTO

Um kit de balanceamento foi fornecido para ajudar a reduzir a oscilação. Guarde o kit, pois pode ser útil se o ventilador oscilar no futuro.

O kit inclui instruções sobre como usá-lo.

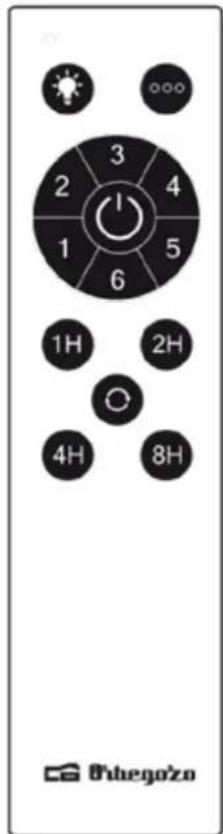

OPERAÇÃO DO VENTILADOR

Para ligar a diversão pressione uma das velocidades, 1/2/3/4/5/6, sendo 1 a mais baixa e 6 a mais alta. Você pode alterar a velocidade a qualquer momento pressionando o nível desejado.

Este botão altera o sentido de rotação das lâminas. No inverno, selecione a rotação para cima, pois eles direcionarão o ar quente preso próximo ao ventilador para baixo em toda a sala. Quando

estiver quente, selecione o giro para baixo e as lâminas criarão uma brisa que se espalhará por toda a sala.

Pressione 1H: o ventilador e a luz serão desligados automaticamente após 1 hora.

Pulse 2H: o ventilador e a luz serão desligados automaticamente após 2 horas. Pulse 4H: o ventilador e a luz serão desligados automaticamente após 4 horas. Pulse 8H: o ventilador e a luz serão desligados automaticamente após 8 horas.

MANUTENÇÃO E LIMPEZA

- Troque a bateria abrindo a tampa do compartimento da bateria no controle remoto, coloque 2 pilhas AAA e verifique se a polaridade da bateria corresponde ao diagrama do compartimento (Nota: a bateria não está incluída). Recologue a tampa do compartimento.

- Certifique-se sempre de que o compartimento das pilhas está bem fechado.

- Não exponha o controle remoto à luz solar direta

- Não tente recarregar baterias gastas. Existem baterias recarregáveis especiais, caso em que é claramente especificado.

- Não joque as baterias no fogo; há risco de explosão.

- Limpe o ventilador com um pano macio e seco. Nunca use esfregões, abrasivos ou produtos de limpeza químicos. Evite que a condensação entre em contato com os componentes elétricos.

RECOLHA DOS ELETRODOMÉSTICOS

A diretiva Européia 2012/19/EU referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao localapropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE:

Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2014/35/EU e os requisitos da diretiva EMC 2014/30/EU.

GARANTIA

Este aparelho está coberto e tem direito à garantia legal de acordo com a legislação em vigor a partir da data de compra. Guarde o recibo de compra para poder reclamar o seu direito à garantia. Para encontrar o serviço mais próximo de sua localização, entre em contato através do seguinte link da web: https://orbegozo.com/assistencia-tecnica/

Para qualquer tipo de consulta, dúvida ou incidente, pode contatar-nos através do nosso e-mail apresentado na página principal deste manual ou através do nosso serviço de assistência técnica em https://orbegozo.com/contacto/

Orbegozo não se responsabiliza por componentes e acessórios que estejam sujeitos a desgaste devido ao uso, bem como compostos perecíveis ou deteriorados por uso indevido. Também não será responsável se o proprietário tiver modificado tecnicamente o dispositivo. Verifique as condições legais no nosso site.

GENERALES

FUNCIONAMENT DEL VENTILADOR

ESPECIFICAÇÃO TÉCNICA DO ERPREGULAMENTO (UE) 206/2012 E (UE) 2016/2282DIRETIVA 2009/125/CE
Designação	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	96,96	M^3/min
Potência absorvida do ventilador	P 25,42	W
Valor de serviço	SV	3,81	(M^3/min)/W
Consumo energético em modo espera P	SB 0,42	W
Nível de potência sonora do ventilador	LWA	47,2	dB (A)
Velocidade máxima do ar	C	2,949	metros/seg
Norma de medição para o valor de serviço	EN 60879:2019
Elementos de contacto para mais informações:	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
