MANUAL D'USUARI CP 137105 Orbegozo

Llegeixi atentament aquest manual abans d'utilitzar aquest aparell i guardi'l per a futures consultes. Només així podrà obtenir els millors resultats i la màxima seguretat d'ús.

1. Aquest aparell no ha de ser usat per nens des de 0 fins a 8 anys. Aquest aparell pot ser usat per nens de 8 anys d'edat i majors de 8 anys si estan contínuament supervisats. Aquest aparell pot ser usat per persones amb capacitats físiques, sensorials o mentals reduïdes o amb falta d'experiència i coneixement si estan supervisats o han rebut instrucció concernent a l'ús de l'aparell d'una forma segura i entenen els riscos que aquest implica. Mantenir l'aparell i el seu cable fora de l'abast dels nens d'edat inferior a 8 anys. La neteja i el manteniment d'usuari no han de ser realitzats per nens sense supervisió.

2. S'haurà de supervisar als nens per a assegurar-se que no juguen amb aquest aparell.

3. Mantingui l'aparell i el seu cable fora de l'abast dels nens menors de 8 anys.
4. PRECAUCIÓ: Per a la seguretat dels seus nens no deixi material d'embalatge (bosses de plàstic, cartó, polietilè etc.) al seu abast.
5. Si el cable d'alimentació està danyat, ha de ser substituït pel fabricant, pel seu servei postvenda o

per personal qualificat similar amb la finalitat d'evitar un perill.

1. No desconnecti mai tirant del cable.
2. No ho posi en funcionament si el cable o l'endoll estan danyats o si observa que l'aparell no funciona correctament.
3. No manipuli l'aparell amb les mans mullades.
4. No submergir l'aparell en aigua o qualsevol altre líquid.
5. Abans de la seva neteja observi que l'aparell està desconnectat.
6. L'aparell ha d'instal·lar-se d'acord amb la reglamentació nacional per a instal·lacions elèctriques.
7. Aquest aparell és només per a ús domèstic.
8. En cas de necessitar una còpia del manual d'instruccions, pot trobar-la en www.orbegozo.com.
9. ADVERTIMENT: En cas de mala utilització, existeix risc de possibles ferides.

Altres precaucions específiques

1. Els mitjans de desconnexió que han de ser incorporats a la instal·lació fixa, per a la seva desconnexió omnipolar de la xarxa d'alimentació,

han de presentar una separació de contactes de com a mínim de 3 mm en tots els pols.

1. Asseguri que el lloc d'instal·lació deixi lliure la rotació de l'hèlix del ventilador. L'hèlix ha d'estar com a mínim a 2.30 m. per sobre del sòl una vegada instal·lat.

2. Si instal·larà més d'un ventilador asseguri's de no barrejar les pales de les hèlixs de diferents ventiladors, encara que siguin del mateix model.

3. Abans de començar a manipular la xarxa elèctrica, llevi els fusibles o desconnecti l'interruptor principal del subministrament elèctric.

4. Després d'instal·lar el ventilador, asseguri's que totes les fixacions estiguin correctes per a evitar la caiguda del ventilador.

5. El ventilador ha d'estar apagat i aturat abans de canviar la direcció de la rotació.

6. Comprovi que el punt de fixació de l'aparell sigui capaç de suportar el pes del ventilador en moviment (mínim 50Kg).

Cassoleta Barra de suport Barra de suport llarga
Suport de sostre	Cubierta de acople	Motor
Difusor	Placa LED	Camandament i rebedor
Borsa d'accessoris de muntatge

INSTAL·LACIÓ DEL VENTILADOR

ADVERTIMENT

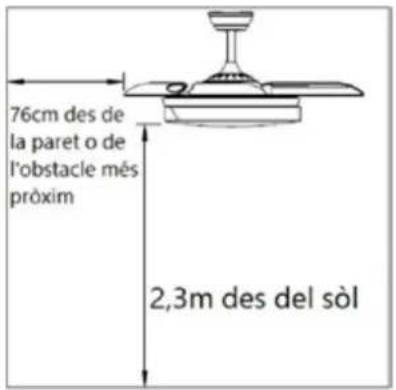

El ventilador ha de penjar-se amb almenys 230 cm d'espai lliure des del sòl fins a les aspes i a 76 cm de qualsevol paret o obstacle.

76cm des de la paret o de l'obstacle més pròxim 2,3m des del sòl

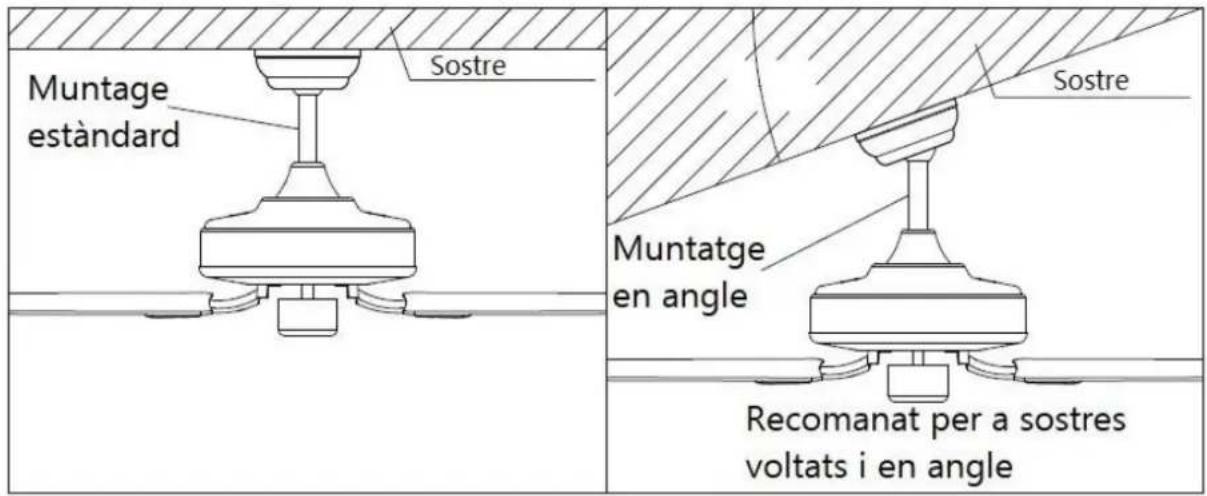

TIPUS DE SOSTRE

Aquest ventilador es pot muntar en un sostre normal o lleugerament inclinat. Pot augmentar la longitud de suspensió amb la barra de suport més llarga.

Muntage estàndard Sostre Muntatge en angle Recomanat per a sostres voltats i en angle

INSTAL·LACIÓ DEL VENTILADOR

1. Col·locar el suport de sostre amb els dos caragols i tacs (depenent del tipus de sostre)

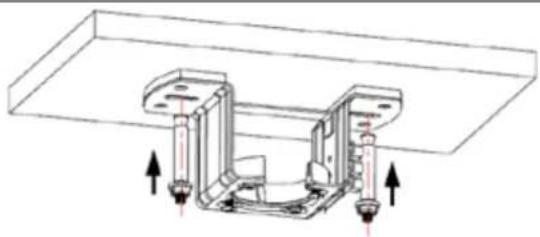

En sostres de formigó, trepi dos forats de 8mm i insereixi el caragol. Alineï el suport amb l'orifici i després estrenyi la rosca.

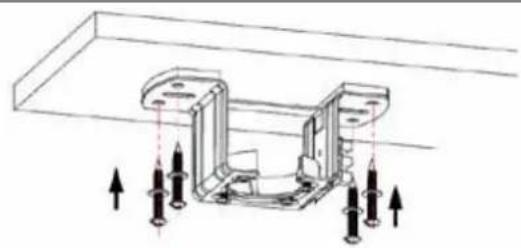

En sostres de fusta, subjecti el suport mitjançant l'ús dels 4 caragols.

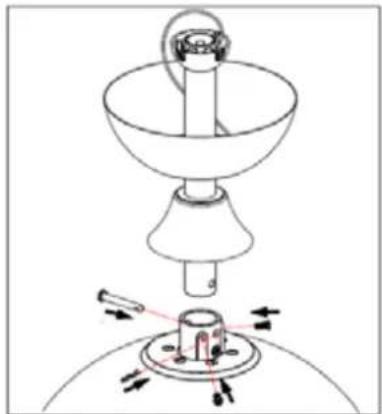

1. Passi la barra de suport pel buit de la coberta d'acobli

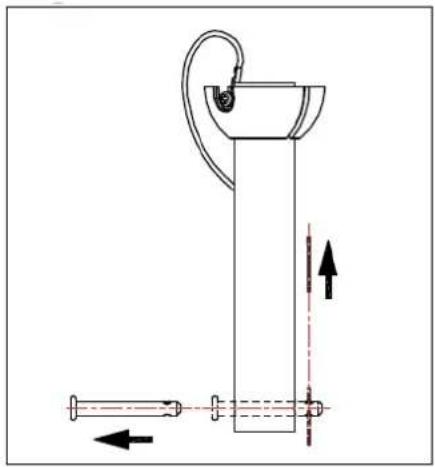

1. Afluixi els caragols de la unió del motor i acobli la barra amb la coberta al motor mitjançant el passador amb brida i els caragols

ATENCIÓ: És molt important assegurar-se que el passador amb brida està correctament instal·lat i assegurat. Una mala fixació del passador pot provocar la caiguda del ventilador.

PENJAR EL VENTILADOR

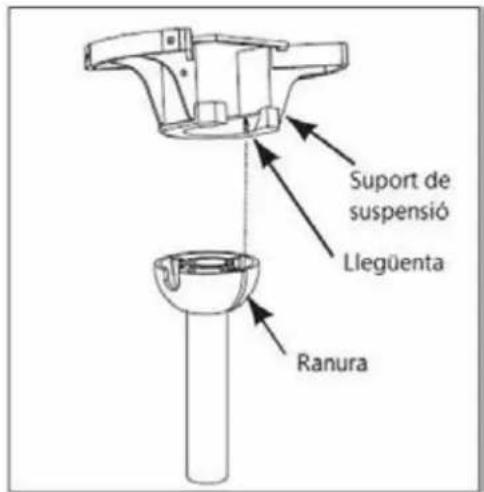

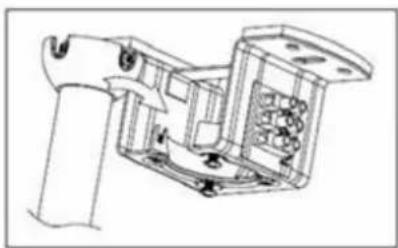

Llevant amb cura el ventilador i col·loqui la barra de suport basculant en el suport de suspensió fixat al sostre. Asseguri's que la ranura de la bola estigui correctament alineada amb la llengüeta de la barra de suport.

ADVERTISEMENT

El ventilador ha de penjar-se amb almenys 230 cm d'espai lliure des del sòl fins a les aspes.

Suport de suspensió Llegüenta Ranura

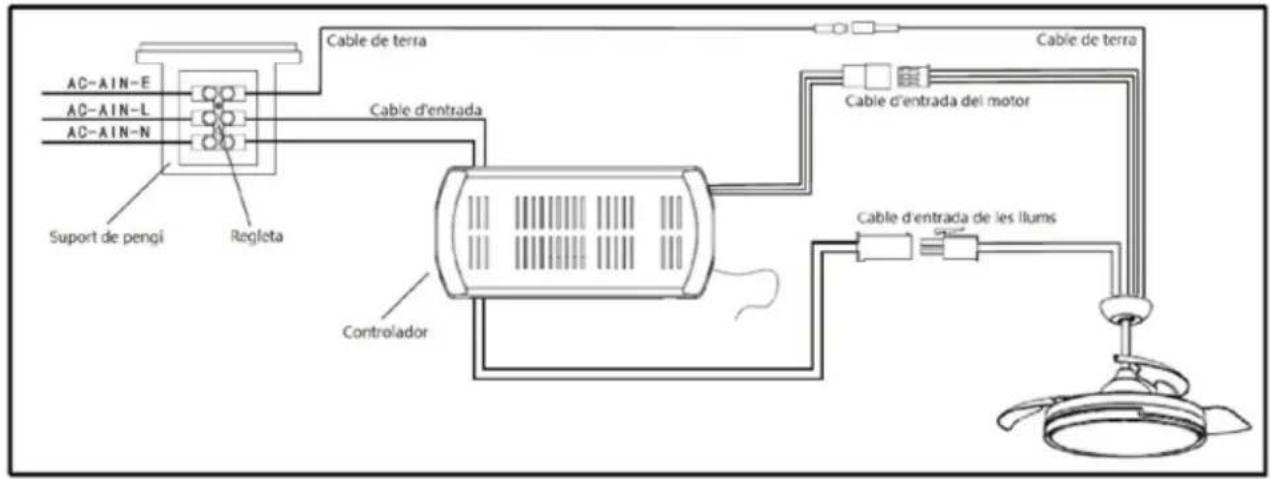

CONNEXIÓ DEL COMANDAMENT A DISTÀNCIA

Per a realitzar la connexió elèctrica ha d'assegurar-se que ha baixat el tèrmic corresponent en el quadre d'automàtics de l'habitatge, no realitzi cap connexió si no està segur de l'absència de corrent elèctric.

Cable de terra Cable d'entrada Cable de terra Cable d'entrada del motor Cable d'entrada de les ilums Controlador Suport de pengi Regleta AC-AIN-E AC-AIN-L AC-AIN-N

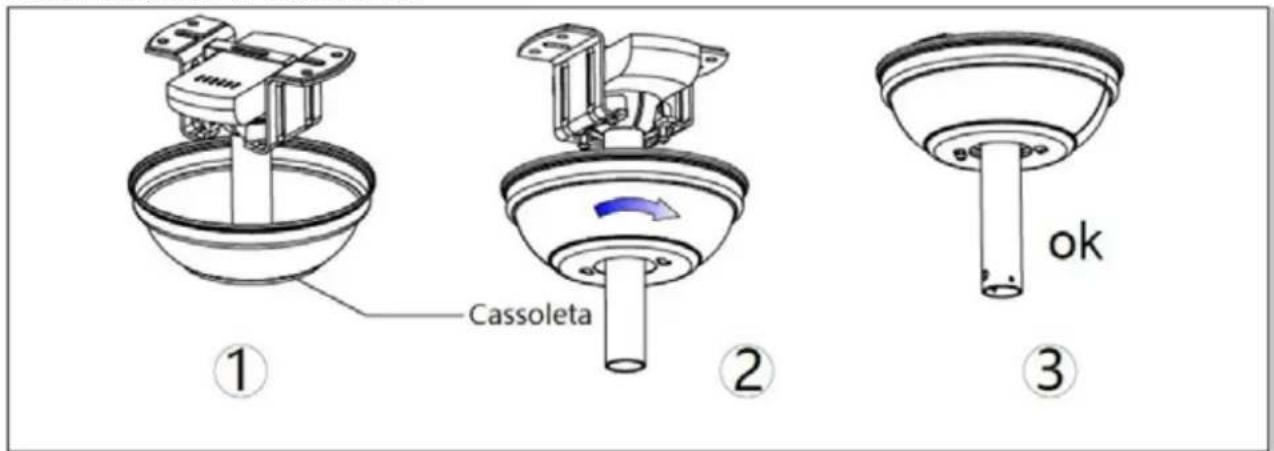

MUNTATGE DE LA CASSOLETA

Una vegada realitzades totes les connexions elèctriques, aixequi la cassoleta fins al suport de sostre, alineant els caragols prèviament afluixats amb els orificis de la cassoleta.

Giri la cassoleta per a bloquejar.

Asseguri tots els caragols amb un tornavís.

INSTAL·LACIÓ DEL LLUM

Connecti el panell LED fent coincidir els dos cables del panell amb els del cos del motor, respecti el color de cada cable.

A continuació pequi el panell LED mitjançant els imants.

Connexió Placa LED

Connecti el panell LED fent coincidir els dos cables del panell amb els del cos del motor, respecti el color de cada cable.

A continuació pequi el panell LED mitjançant els imants.

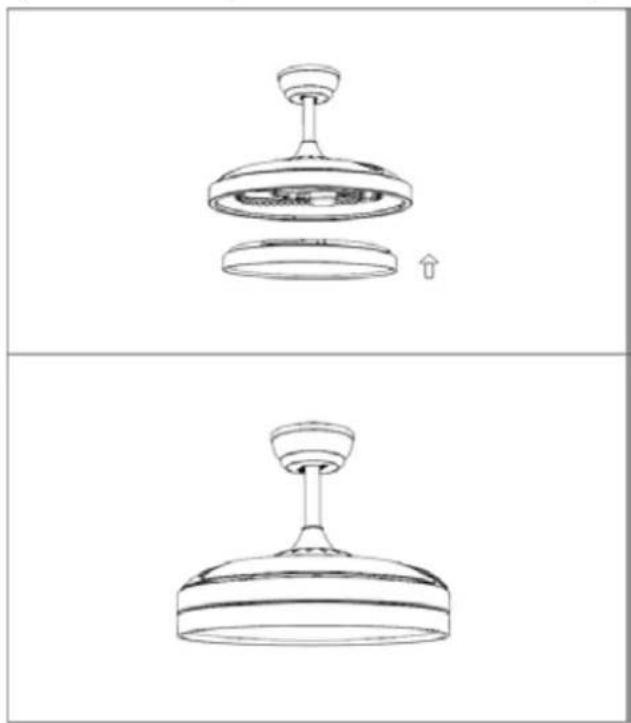

COL·LOCACIÓ DEL DIFUSOR

Insereixi el difusor en el panell del llum, giri'l en sentit contrari a les agulles del rellotge fins que

encaix del tot.

Tingui en compte que tots els ventiladors de sostre no són iguals, fins i tot en el mateix model! Alguns poden moure's més o menys que uns altres. El moviment d'un parell de centímetres és bastant acceptable i no implica que el ventilador caigui.

Encara que totes les pales estan ponderades i agrupades per pes, és impossible eliminar l'oscil-lació per complet. Això no ha de considerar-se un problema. Els ventiladors de sostre tendeixen a moure's durant el funcionament pel fet que, en general, no estan muntats de manera rígida.

KIT D'EQUILIBRAT

S'ha subministrat un kit d'equilibrat per a ajudar a reduir el tentinejo. Conservi el kit ja que pot ser útil si el ventilador es trontolla en el futur.

El kit inclou instruccions sobre com utilitzar-lo.

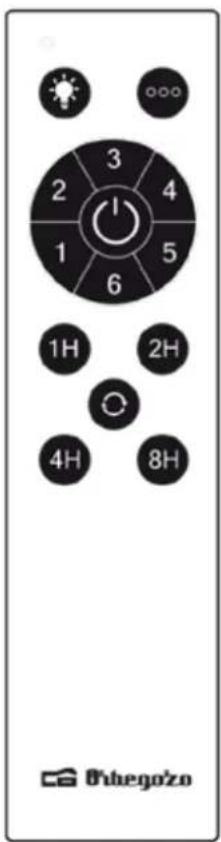

Per a encendre el ventilador, premi una de les velocitats, 1/2/3/4/5/6, sent 1 la més baixa i 6 la més alta. Pot canviar la velocitat en qualsevol moment pressionant el nivell desitjat.

Canviar el mode de la llum. Neutre, Blanco, Càlid

Aquest botó canvia el sentit del gir de les aspes. A l'hivern, selecciones el gir cap amunt, ja que dirigiran l'aire càlid atrapat prop del ventilador cap avall per tota l'habitació. Quan faci calor, selecciones el gir cap avall i les aspes crearan una brisa que distribuiran per l'habitació.

Premi 1H: el ventilador i la llum s'apagaran en 1 hora.

Premi 2H: el ventilador i la llum s'apagaran en 2 hores.

Premi 4H: el ventilador i la llum s'apagaran en 4 hores.

Premi 8H: el ventilador i la llum s'apagaran en 8 hores.

3 2 1 6 1H 2H 4H 8H Ohegozo

MANTENIMENT I NETEJA

• Canvii la pila obrint la tapa del compartiment de la pila en el comandament a distància, posi 2 piles tipus AAA i asseguri's que la polaritat de la pila coincideix amb el diagrama del compartiment (Nota: La pila no està inclosa). Torni a col·locar la tapa del compartiment.
• Asseguri's sempre que el compartiment de la pila ha quedat ben tancat.
• No exposi el comandament a distància a llum solar directa
• No intenti recarregar les piles esgotades. Existeixen piles especials recarregables, i en aquest cas està clarament especificat.
• No tiri les piles al foc, existeix risc d'explosió.
• Netegi el ventilador amb un drap suau i sec. No utilitzi mai fregalls, abrasius o netejador químic. Eviti que la condensació entri en contacte amb els components eléctrics.

ELIMINACIÓ DE L'ELECTRODOMÈSTIC VELL.

En base a la Norma europea 2012/19/UE de Residus d'aparells Elèctrics i Electrònics (RAEE), els electrodomèstics vells no poden ser llençats als contenidors municipals habituals; han de ser recollits selectivament per optimitzar la recuperació i el reciclatge dels components i materials que els constitueixen, i reduir l'impacte en la salut humana i el medi ambient. El símbol del contenidor d'escombraries es marca sobre tots els productes per recordar al consumidor

l'obligació de separar-los per a la recollida selectiva.

El consumidor ha de contactar amb l'autoritat local o amb el venedor per informar-se sobre la correcta eliminació del seu electrodomèstic vell.

DECLARACIÓ DE CONFORMITAT: Aquest dispositiu compleix els requisits de la Directiva de Baixa Tensió 2014/35/EU i els requisits de la directiva de Compatibilitat Electromagnètica 2014/30/EU.

GARANTÍA

Aquest aparell està cobert i compta amb el dret de la garantia legal d'acord amb la legislació vigent des de la data de compra. Conserveu el tiquet de compra per poder reclamar el vostre dret a la garantia. Per trobar el servei més proper a la seva localització contacteu a través del següent enllaç web:

https://orbegozo.com/asistencia-tecnica/

Per a qualsevol tipus de consulta, dubte o incidència podeu posar-vos en contacte amb nosaltres a través del nostre correu electrònic reflectit a la pàgina principal d'aquest manual o a través del nostre servei d'assistència tècnica a https://orbegozo.com/contacto/

Orbegozo no es fa responsable dels components i accessoris que són objecte de desgast a causa de l'ús, així com els compostos peribles o que s'hagin deteriorat per un ús indegut. Tampoc no se'n farà responsable si el propietari ha modificat tècnicament l'aparell. Consulteu les condicions legals a la nostra pàgina web.
