Type de produit	Ventilateur de plafond avec lumière LED
Marque	Orbegozo
Modèle	CP 137105
Diamètre des pales	132 cm
Hauteur d'installation minimale	2,3 m du sol
Distance minimale des murs	76 cm
Poids	6,5 kg
Capacité de charge du point de fixation	50 kg minimum
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance moteur	60 W
Puissance d'éclairage	LED 18 W
Nombre de vitesses	6
Fonctions	6 vitesses, minuterie (1/2/4/8 h), inversion de rotation, modes d'éclairage (neutre, blanc, chaud)
Commandes	Télécommande avec piles AAA (non incluses)
Types de plafond	Plafond standard ou incliné (max 30°)
Matériau des pales	MDF ou plastique (selon version)
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de produits abrasifs ou chimiques
Sécurité	Arrêt avant inversion ; installation conforme aux normes électriques ; ne pas utiliser si câble endommagé
Pièces détachées et réparabilité	Kit d'équilibrage fourni ; service technique via Orbegozo
Informations générales	Usage domestique ; conforme aux directives 2014/35/EU et 2014/30/EU ; garantie légale

FOIRE AUX QUESTIONS - CP 137105 Orbegozo

Quelle est la hauteur minimale d'installation du ventilateur ?

Le ventilateur doit être installé à au moins 2,3 mètres du sol pour garantir la sécurité.

Peut-on installer le ventilateur sur un plafond incliné ?

Oui, le ventilateur peut être monté sur un plafond incliné grâce à la barre de support incluse. Assurez-vous que la boule de suspension est correctement alignée avec la languette.

Comment inverser le sens de rotation des pales ?

Utilisez le bouton prévu sur la télécommande. En hiver, sélectionnez la rotation vers le haut pour redistribuer l'air chaud ; en été, vers le bas pour créer une brise.

Que faire si le ventilateur oscille ?

Un léger mouvement est normal. Utilisez le kit d'équilibrage fourni pour réduire l'oscillation. Suivez les instructions du kit.

Comment régler la minuterie ?

Appuyez sur les boutons 1H, 2H, 4H ou 8H de la télécommande pour programmer l'arrêt automatique du ventilateur et de la lumière après 1, 2, 4 ou 8 heures.

Quels types de piles utiliser pour la télécommande ?

La télécommande utilise 2 piles AAA (non incluses). Respectez la polarité indiquée dans le compartiment.

Comment nettoyer le ventilateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de tampons à récurer, d'abrasifs ou de nettoyants chimiques. Évitez que la condensation n'entre en contact avec les composants électriques.

Puis-je utiliser le ventilateur sans la lumière ?

Oui, la lumière et le ventilateur peuvent fonctionner indépendamment. Utilisez les boutons de la télécommande pour allumer/éteindre chaque fonction séparément.

Où trouver le service après-vente ?

Consultez le site web d'Orbegozo à l'adresse https://orbegozo.com/asistencia-tecnica/ pour trouver le service technique le plus proche. Conservez votre ticket de caisse pour la garantie.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et la télécommande. Si le problème persiste, contactez le service technique via https://orbegozo.com/contacto/. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI CP 137105 Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

Scannez ce code QR pour accéder à plus d'informations sur ce ventilateur de plafond, y compris les détails d'installation. Ou entrez www.orbegozo.com et recherchez le numéro de modèle sur le site Web.

Cher client, Si vous suivez les recommandations de ce mode d'emploi, votre appareil sera très performant et il restera efficace pendant de nombreuses années. Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'interieur. Si vous remettez l'appareil a des tiers, veuillez-le remettre avec son mode d'emploi.

Conseils generaux de securite

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage

et la maintenance ne doivent pas très effectués par des enfants sans surveillance.

1. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.

2. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.

3. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.

4. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.

5. Ne débranchez jamais en tirant du cordon.

6. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.

7. Ne pas manipuler l'appareil, les mains mouillées.

8. Ne jamais placer l'appareil près dans l'eau ou autre liquide.

9. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.

10. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.

11. Cet appareil n'est apte que pour une utilisation domestique.

12. Dans le cas où vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www.orbegozo.com.

13. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

Autres consignes spécifiques

1. En cas de raccordement direct au réseau, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge et conforme aux normes en vigueurs.
2. S'assurer que le lieu d'installation permet la libre rotation de l'hélice. Une fois le ventilateur installé, l'hélice doit se situer à une distance supérieure à 2,30 m au-dessus du sol.
3. Si plusieurs ventilateurs doivent être installés prendre soin de ne pas mélanger les pales des hélices des différents ventilateurs même s'ils sont identiques.

4. Avant d'installer et de raccorder le ventilateur de plafond vérifier que la ligne d'alimentation électrique est déconnectée du réseau.

5. Après installation du ventilateur vérifier que toutes les fixations sont correctes pour éviter la chute du ventilateur.

6. Le ventilateur doit être arrêté avant d'inverser le sens de rotation des pales.
7. S'assurer que le point de fixation du ventilateur est capable de supporter le poids du ventilateur en mouvement (minimum 50kg).

COMPOSANTS DU VENTILATEUR

Coupelle Barre de support
Support de toit	Couvercle d'accouplement	Moteur
Diffuseur	Plaque LED	Télécommande + Contrôleur
Sac d'installation

INSTALLATION DU VENTILATEUR

AVERTISSEMENT

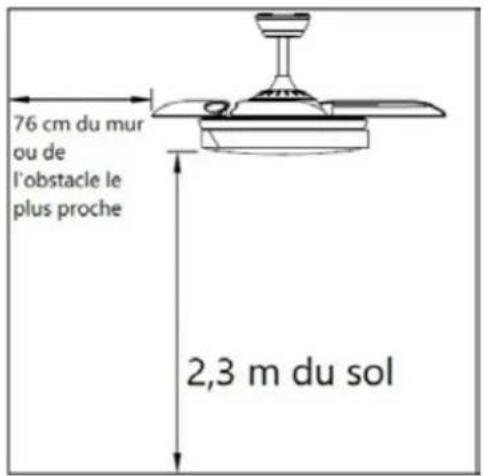

Le ventilateur doit être suspendu avec au moins 230 cm d'espace libre entre le sol et les pales et à 76 cm de tout mur ou obstacle.

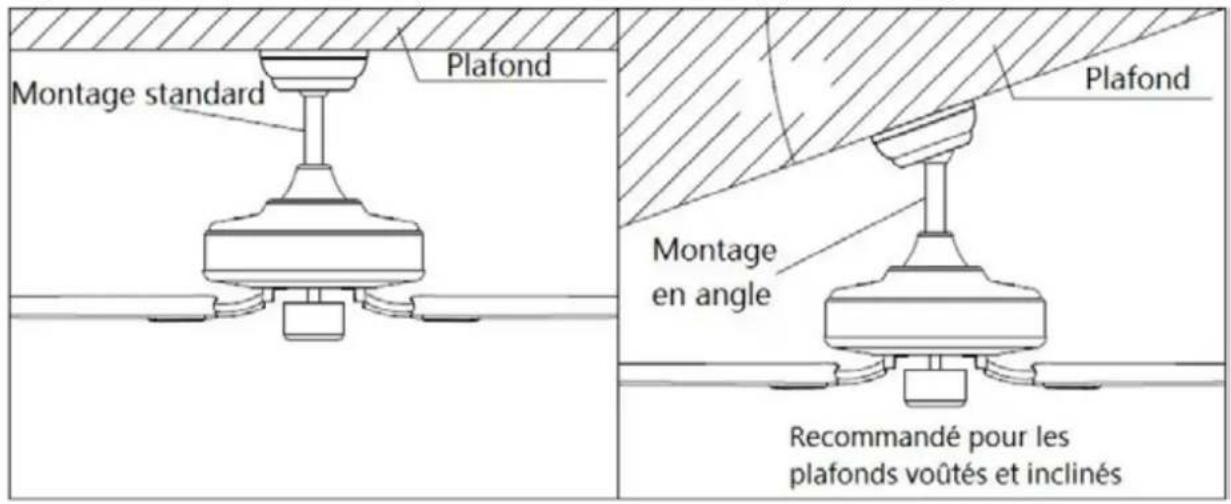

TYPES DE TOIT

Ce ventilateur peut être monté sur un plafond normal ou légèrement incliné. Vous pouvez augmenter la longueur de la suspension avec la barre de support plus longue.

INSTALLATION DU VENTILATEUR

1. Positionner le support de toit avec les deux vis et chevilles (selon le type de toit)

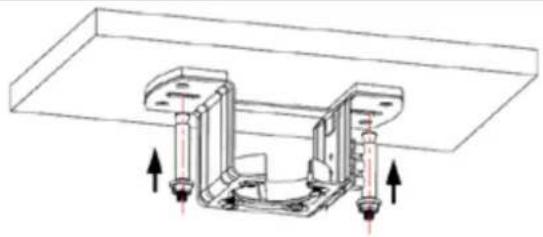

Sur les plafonds en béton, percez deux trous de 8 mm et insérez la vis. Alignez le support avec le trou, puis serrez l'écrou.

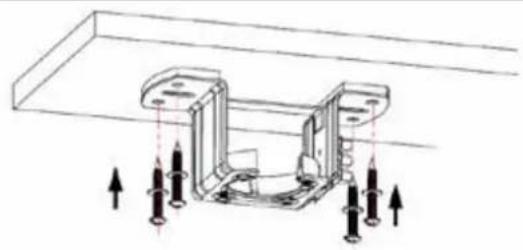

Sur les plafonds en bois, fixez le support à l'aide des 4 vis.

1. Faites passer la barre de support à travers le trou du couvercle d'amarrage

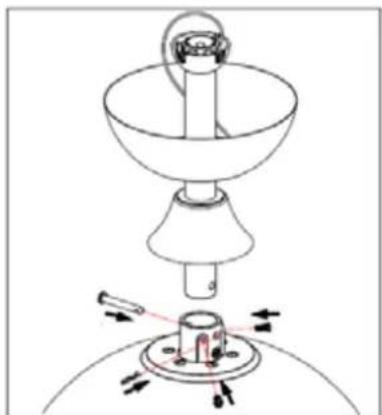

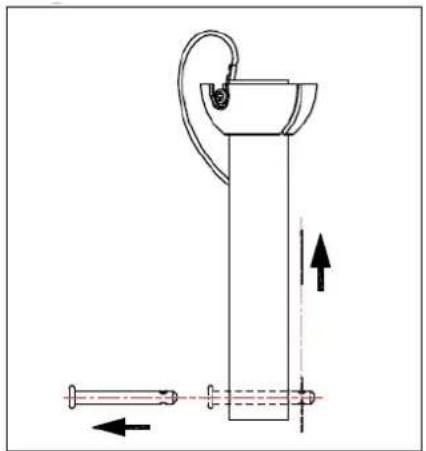

1. Desserrez les boulons du joint du moteur et fixez la barre avec le couvercle au moteur à l'aide de la goupille à bride et des boulons

ATTENTION: Il est très important de s'assurer que la goupille à bride est correctement installée et fixée. Une mauvaise fixation de la goupille peut entraîner la chute du ventilateur.

ACCROCHER LE VENTILATEUR

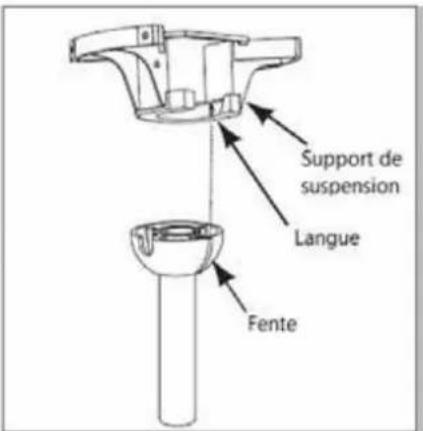

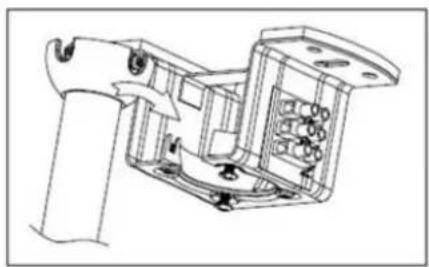

Soulevez délicatement le ventilateur et placez la barre de support d'inclinaison sur le support de suspension fixé au plafond. Assurez-vous que la fente de la boule est correctement alignée avec la languette de la barre de support.

AVERTISSEMENT

Le ventilateur doit être suspendu avec au moins 230 cm d'espace libre du sol aux pales.

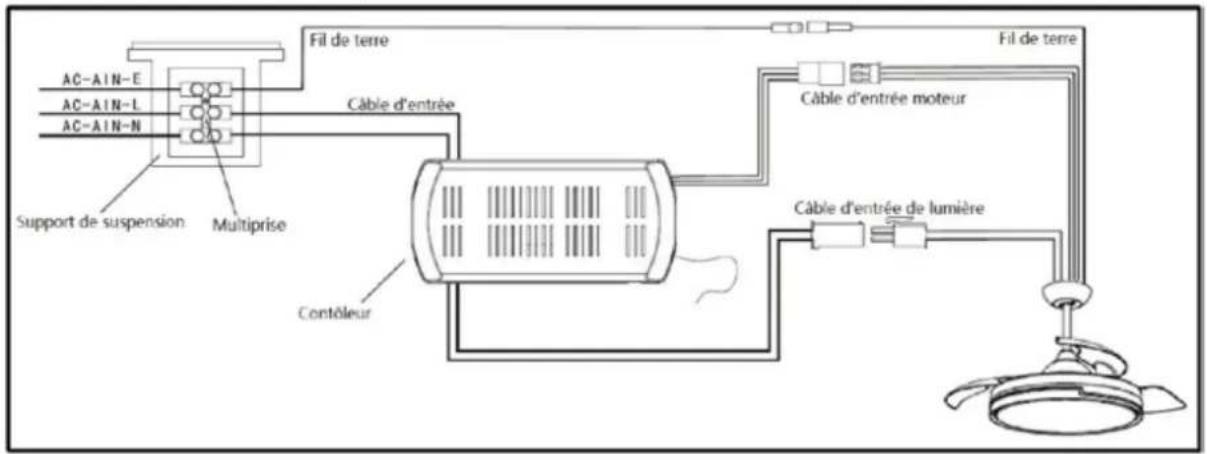

CONNEXION DE LA TELECOMMANDE

Pour effectuer le branchement électrique, vous devez vous assurer que le thermique correspondant dans le panneau automatique de la maison a été abaissé ; n'effectuez aucun branchement si vous n'êtes pas sûr de l'absence de courant électrique.

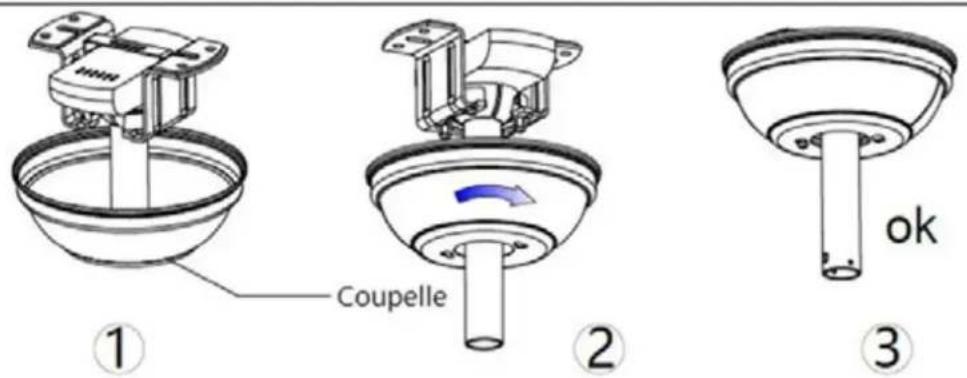

ASSEMBLAGE DU BOL

Une fois toutes les connexions électriques effectuées, soulevez la coupelle sur le support de plafond, en alignant les vis précédemment desserrées avec les trous de la coupelle.

Tournez la tasse pour la verrouiller.

Fixez toutes les vis avec un tournevis.

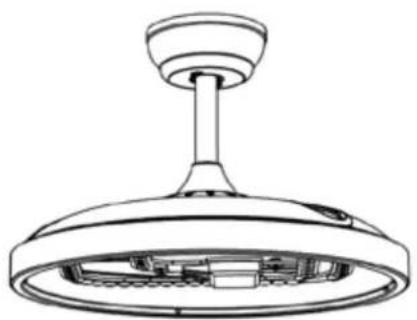

INSTALLATION DE LA LAMPE

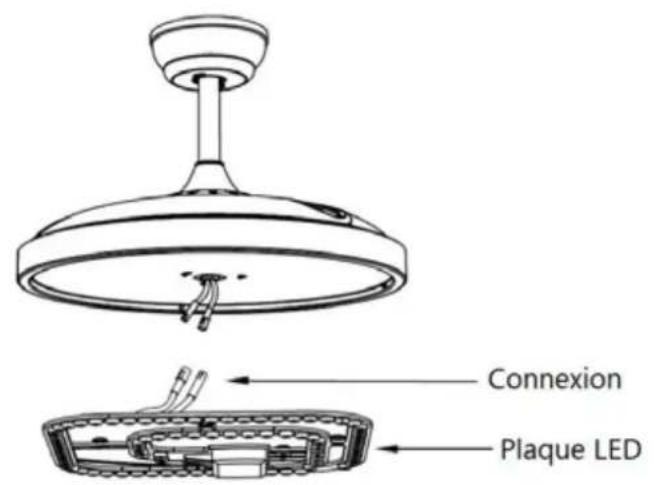

Connectez le panneau LED en faisant correspondre les deux câbles du panneau avec ceux du corps du moteur, en respectant la couleur de chaque câble.

Ensuite, fixez le panneau LED à l'aide des aimants.

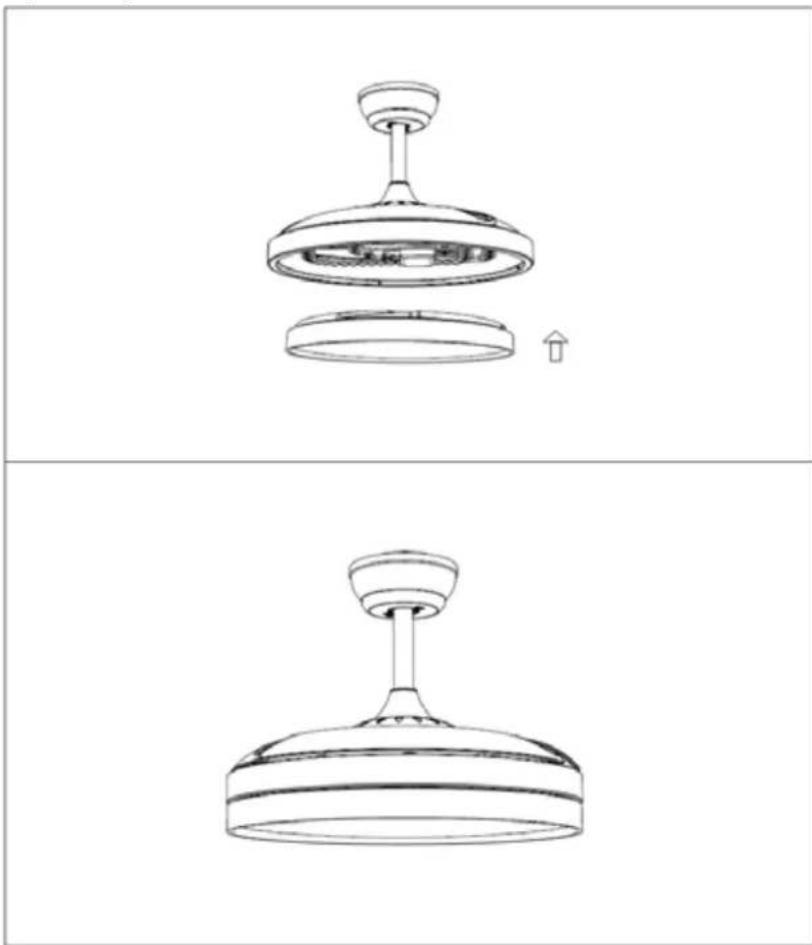

Insérez le diffuseur dans le panneau de la lampe, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

Gardez à l'esprit que tous les ventilateurs de plafond ne se valent pas, même sur le même modèle !

Certains peuvent bouger plus ou moins que d'autres. Un mouvement de quelques centimètres est tout à fait acceptable et n'implique pas que le ventilateur tombera.

Bien que toutes les lames soient lestées et regroupées par poids, il est impossible d'éliminer complètement l'oscillation. Cela ne devrait pas être considéré comme un problème. Les ventilateurs de plafond ont tendance à bouger pendant le fonctionnement car ils ne sont généralement pas montés de manière rigide.

KIT D'EQUILIBRAGE

Un kit d'équilibrage a été fourni pour aider à réduire l'oscillation. Conservez le kit car il peut être utile si le ventilateur vacille à l'avenir.

Le kit comprend des instructions sur la façon de l'utiliser.

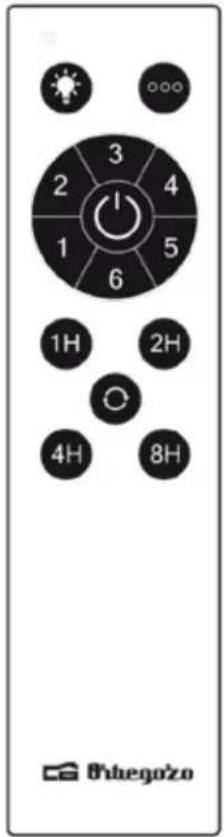

FONCTIONNEMENT DU VENTILATEUR

Pour activer le plaisir, appuyez sur l'une des vitesses, 1/2/3/4/5/6, étant 1 la plus basse et 6 la plus élevée. Vous pouvez modifier la vitesse à tout moment en appuyant sur le niveau souhaité.

Éteignez le ventilateur de plafond

Allumez ou éteignez la lumière

Changez le mode d'éclairage. Neutre, Blanc, Chaud

Ce bouton change le sens de rotation des lames. En hiver, sélectionnez la rotation vers le haut, car ils dirigeront l'air chaud emprisonné près du ventilateur vers le bas dans toute la pièce. Lorsqu'il fait chaud, sélectionnez l'essorage vers le bas et les pales créeront une brise qui se répandra dans toute la pièce.

Appuyez 1H : le ventilateur et la lumière s'éteindront automatiquement après 1 heure.

Pulse 2H : le ventilateur et la lumière s'éteindront automatiquement après 2 heures.

Pulse 4H : le ventilateur et la lumière s'éteindront automatiquement après 4 heures.

Pulse 8H : le ventilateur et la lumière s'éteindront automatiquement après 8 heures.

- Changez la pile en ouvrant le couvercle du compartiment à piles de la télécommande, insérez 2 piles AAA et assurez-vous que la polarité des piles correspond au schéma du compartiment (Remarque : la pile n'est pas incluse). Replacez le couvercle du compartiment.

- Assurez-vous toujours que le compartiment à piles est bien fermé.

- N'exposez pas la télécommande à la lumière directe du soleil

- N'essayez pas de recharger des batteries épuisées. Il existe des piles rechargeables spéciales, auquel cas c'est clairement spécifié.

- Ne jetez pas les piles au feu ; il y a un risque d'explosion.

- Nettoyez le ventilateur avec un chiffon doux et sec. N'utilisez jamais de tampons à récurer, d'abrasifs ou de nettoyants chimiques. Éviter que la condensation n'entre en contact avec les composants électriques.

ENLEVEMENT DES APPAREILS MENAGERS USAGES

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ:

Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

GARANTIE

Cet appareil est couvert et bénéficie de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valoir votre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo.com/asistencia-tecnica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo.com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usure due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont détériorés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.
