MANUAL DE UTILIZADOR LD 18-7 150 R Flex

Para sua segurança 58

Ruído e vibração 61

Panorâmica da máquina 63

Instruções de utilização ..... 64

Manutenção e tratamento ..... 67

Indicações sobre reciclagem ..... 68

Conformidade C€....68

Exclusão de responsabilidades ..... 68

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 68)!

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• estas Instruções de serviço,
• as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textosn.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta ferramenta eléctrica foi fabricada de acordo com a situação da técnica e com as regras técnicas de segurança em vigor.

No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

– de acordo com as disposições legais,
- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A lixadeira de saneamento LD 18-7 125 R/LD 18-7 150 R é indicada

• para utilização profissional na indústria e em oficinas,
• para lixar e alisar a seco betão, reboco, soalho em cimento, arenito, argila refractária e asfalto,
• para lixar pinturas primárias e restos de cola no betão ou no soalho em cimento,
• para utilização com ferramentas de diamante, que são fornecidas por FLEX para este aparelho e são homologadas para uma rotação de, pelo menos, 7.000 rpm.

Não é permitida a utilização de discos de corte, de desbaste e de polir nem escovas de arame.

Na utilização da lixadeira de saneamento LD 18-7 125 R/LD 18-7 150 R deve ser ligado um aspirador da classe M.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança e instruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

■ Esta ferramenta eléctrica deve ser utilizada como lixadeira. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho. Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.
■ Esta ferramenta eléctrica não é indicada para lixar com folhas de lixa, trabalhos com escovas de arame, polir e cortar. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.
- Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica. Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.
- A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica. Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.
- Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica. Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.
- Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferramenta eléctrica. Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

• Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto. As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.
• Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material. Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho. Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.
• Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal. Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente. O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferramentas em rotação. Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
- Nunca pousar o aparelho antes da ferra- menta estar completamente parada. A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada. O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica. A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.
- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.
- Não utilizar ferramentas que exijam agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Instruções especiais de segurança para lixar

- Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas. Por exemplo: Nunca lixar com a superfície lateral de um disco de diamante. Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.

- Utilizar sempre flanges de aperto intactos no tamanho e formato correctos para a ferramenta seleccionada. Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura. - Não utilizar ferramentas desgastadas de ferramentas eléctricas maiores. Ferramentas de adaptação para ferramentas eléctricas maiores não foram preparadas para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem partir-se.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação.

Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afa-stando-se deste, dependente do sentido de rotação no ponto de bloqueio.

Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada. O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

• Nunca colocar as mãos na proximidade de ferramentas em rotação. A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.
  ■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe. O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.
• Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem. A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.
• Não utilizar lâminas de serra de corrente ou de dentes. As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Outras indicações de segurança

■ Utilizar somente cabos de extensão homologados para exteriores.
- Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
- Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coínei dentes.

Ruído e vibração

INDICAÇÃO

Consultar os valores do nível de ruído avaliado com A e os valores totais das vibrações na tabela «Características técnicas». Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

Aparelho		LD 18-7 125 R LD	18-7 150 R
Tipo Lixadeira de saneamento
Tensão da rede	V/Hz 220	-240 / 50/60
Classe de protecção		☐/II
Potência absorvida W 1750
Potência útil W 1060
Número de rotações em vazio	rpm	7000
Admissão da ferramenta		M14
Diâmetro máx. dos discos	mm 125	150
Peso de acordo com «EPTA-procedure 01/2003» (sem cabo)	kg 4,10	4,20
Nível de ruído avaliado com A de acordo com a EN 62841 (ver «Ruído e vibração»):
Nível de pressão acústica L_pA	dB(A) 94
Nível de potência acústica L_WA	dB(A) 102
Insegurança K db 3
Valor total das vibrações conforme a EN 62841 (ver «Ruído e vibração»):
Valor de emissão a_h ao lixar superfícies de betão	m/s ^2	8,0
Insegurança K	m/s ^2	1,5

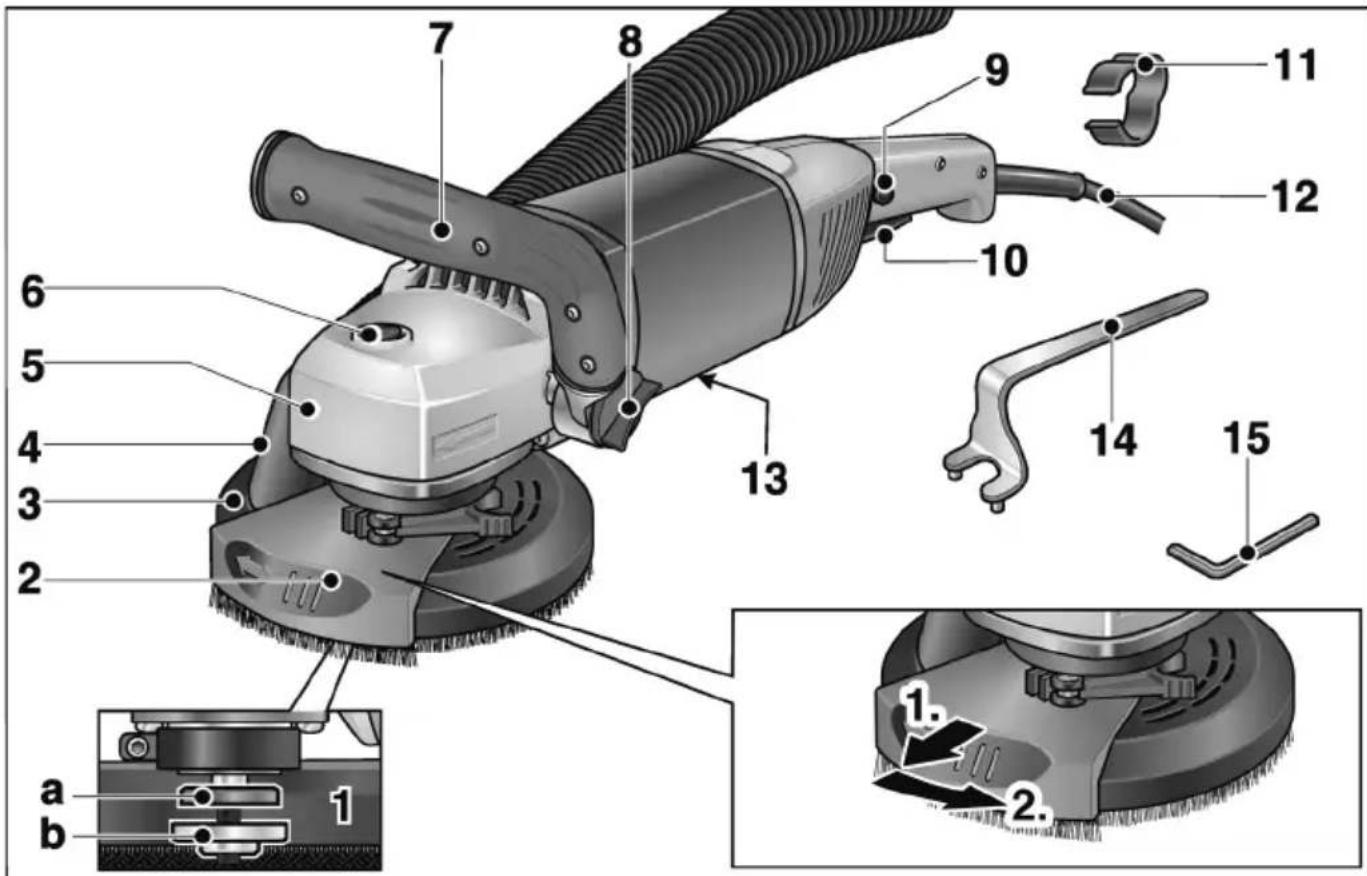

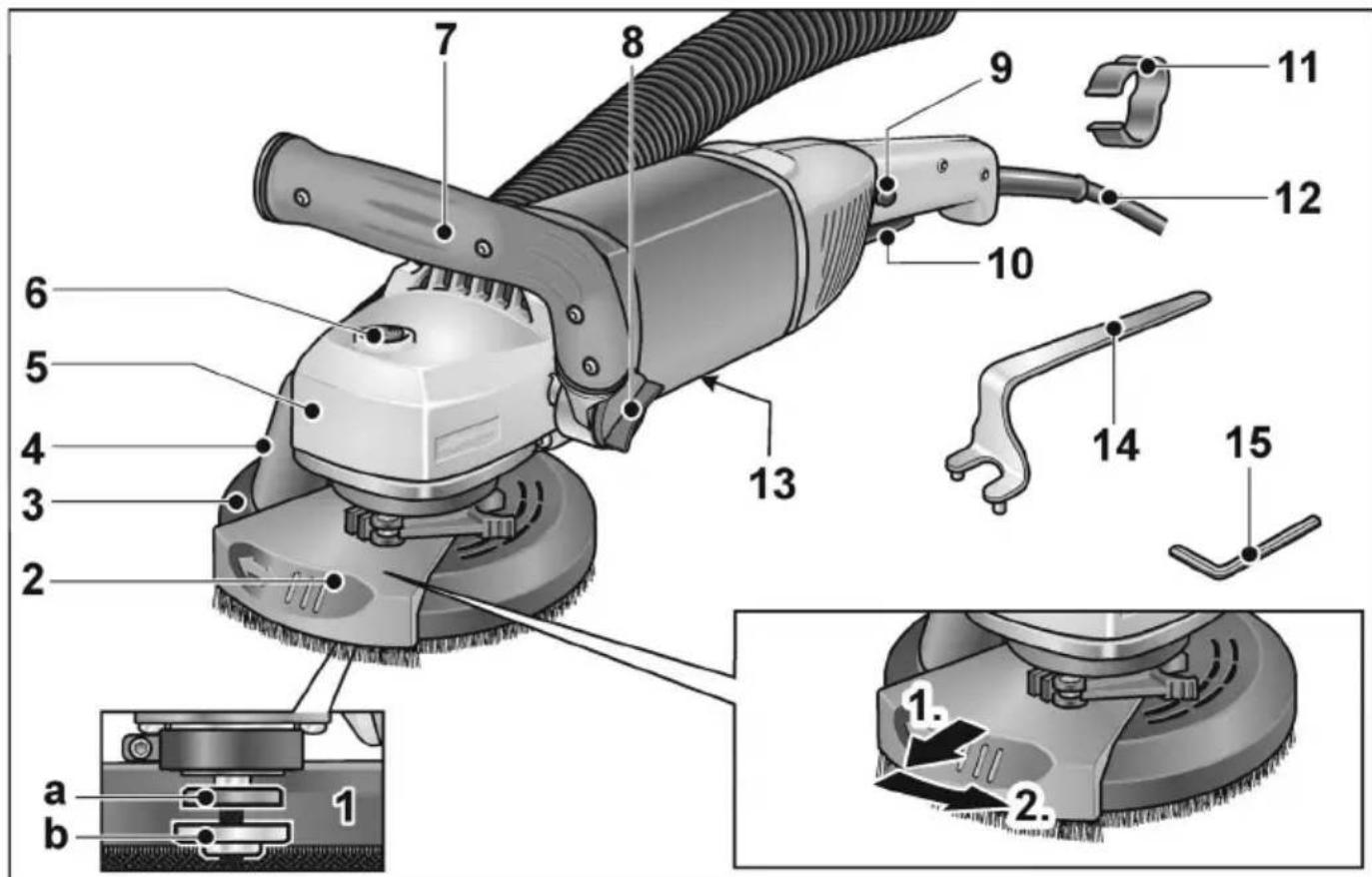

Panorâmica da máquina

1 Veio com flange roscada

a Flange de aperto

b Porca de aperto

2 Segmento do bordo oscilante

3 Capa de protecção com coroa de escovas

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Bocal de ligação para aspiração do pó

5 Cabeça de engrenagem

Com saída de ar e seta indicadora do sentido das rotações.

6 Bloqueio do veio

Para fixação do veio na mudança da ferramenta.

7 Pega regulável

8 Botão rotativo para regulação da pega

9 Bloqueio de ligação/Botão de retenção Impede o arranque involuntário do aparelho e retém o interruptor (9) em funcionamento contínuo.

10 Interruptor

Para ligar e desligar a máquina.

11 Suporte do cabo (3x)

Para um guiamento seguro do cabo na mangueira de aspiração

12 Cabo de ligação de 4,0 m com ficha eléctrica

15 Chave com sextavado interior (Abertura da chave 4)

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

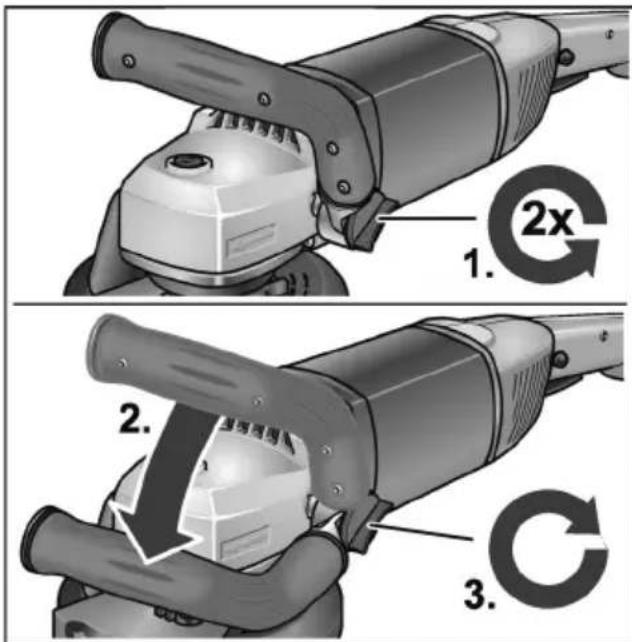

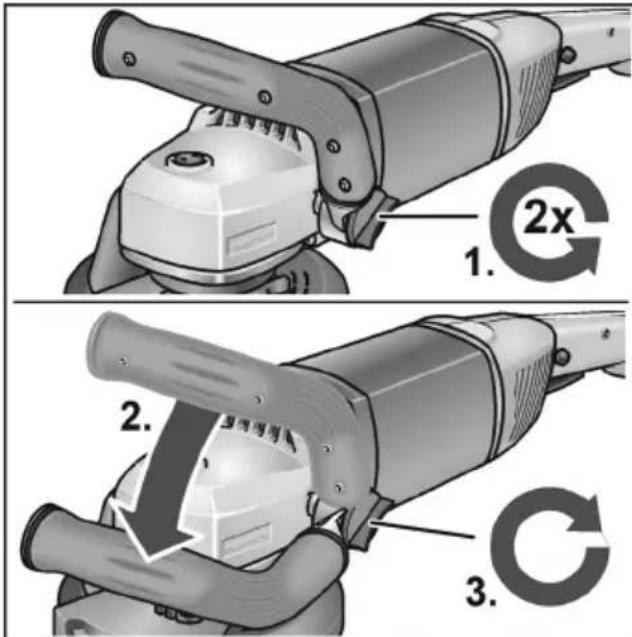

Regular a pega

1. 2x 2. 3.

■ Desapertar o botão rotativo para regulação da pega, dando-lhe 2 voltas no sentido contrário ao dos ponteiros do relógio.
■ Colocar a pega na posição desejada (engate de 15°). Certificar-se de que fica bem encaixada!
■ Apertar o botão rotativo para regulação da pega, rodando-o no sentido dos ponteiros do relógio.

INDICAÇÃO

Caso necessário, a pega pode ser deslocada para o outro lado da ferramenta eléctrica.

Aplicar e substituir o produto de lixar

AVISO!

Antes de qualquer intervenção na ferra- menta eléctrica, desligar a ficha da tomada.

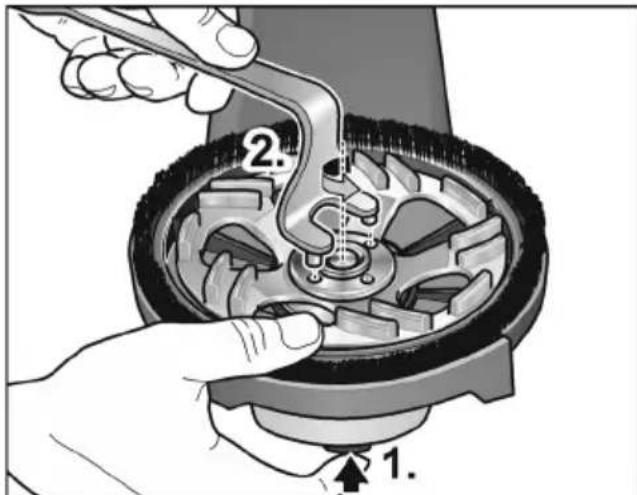

- Premir e manter premido o bloqueio do veio (1.). - Com a chave de detenção, desmontar a porca de fixação do veio (2.) rodando-a em sentido contrário ao dos ponteiros do relógio.

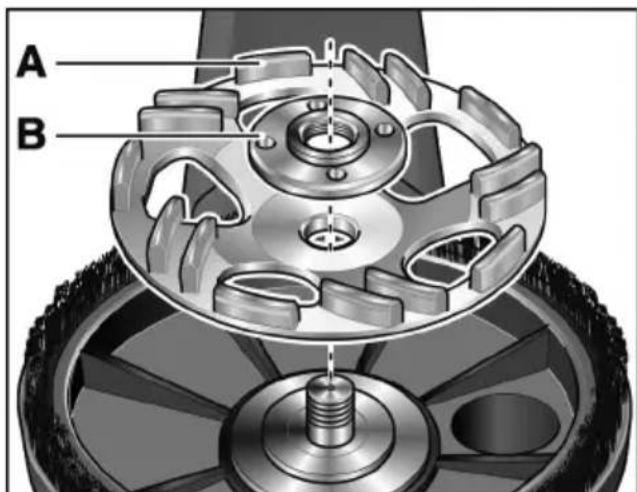

A B

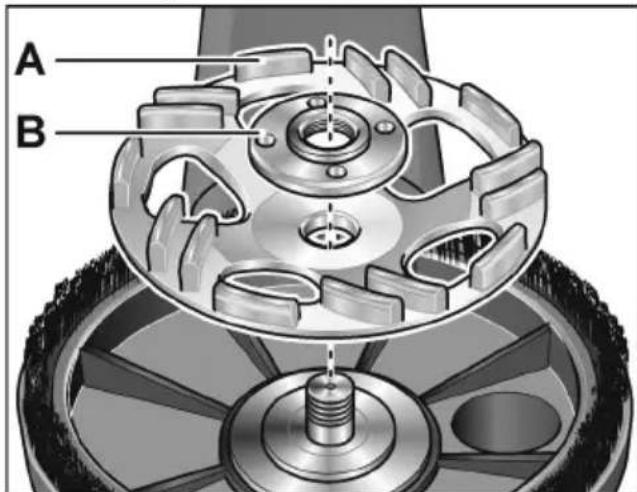

■ Montar o prato de lixar de diamante (A) na posição de apoio correcta
■ Apertar a porca de fixação (B) no veio, com o colar para cima.
■ Premir e manter premido o bloqueio do veio.
■ Apertar a porca de aperto com a chave de detenção.

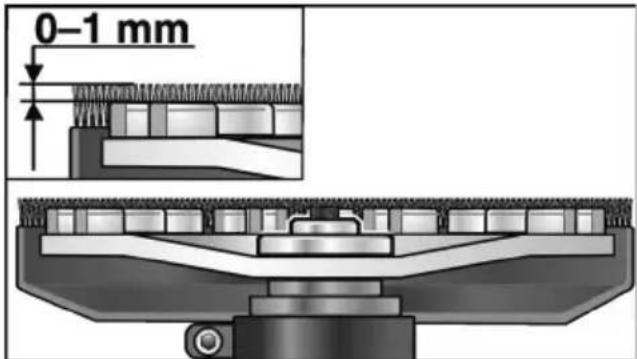

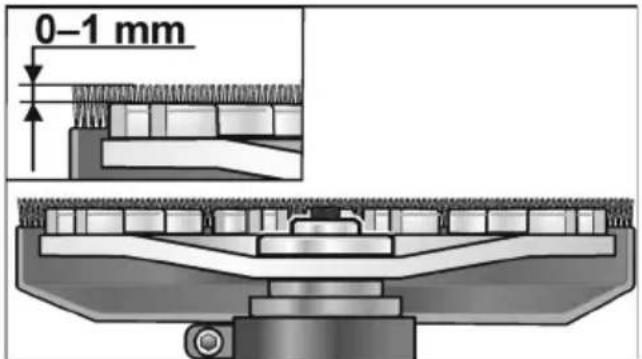

0-1 mm

■ Controlar o posicionamento da tampa de protecção.
A coroa de lixar deve estar saliente ca. de 0–1 mm do prato de lixar.
Em caso de necessidade, corrigir (ver «Ajustar o resguardo de protecção»).
■ Encaixar a ficha de rede na tomada.
■ Ligar a ferramenta eléctrica (sem engrenar) e deixar funcionar durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.
■ Desligar a ferramenta eléctrica.

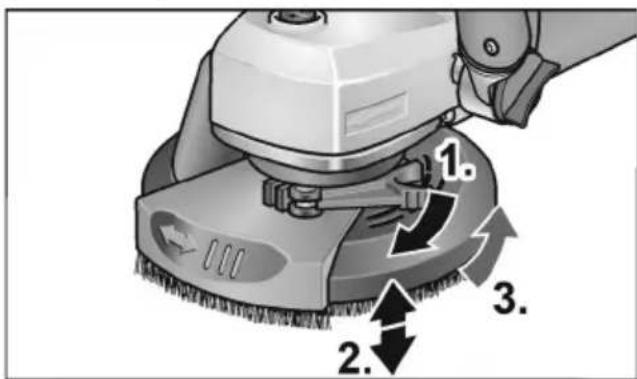

Ajustar o resguardo de protecção

i INDICAÇÃO!

A coroa de lixar deve estar saliente ca. de 0–1 mm do prato de lixar.

Para compensar o desgaste no prato de lixar de diamante, a tampa de protecção pode ser ajustada em altura.

1. 2. 3.

■ Soltar a alavanca de fixação na capa de protecção.
■ Regular a tampa de protecção para a altura pretendida.
■ Apertar a alavanca de tensão.

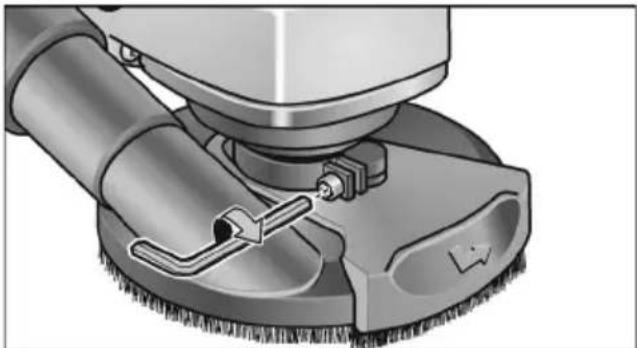

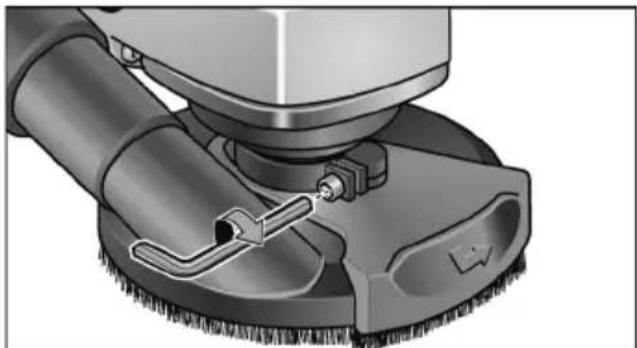

i INDICAÇÃO!

Em caso de diminuir a força de aperto, o aperto pode ser reajustado apertando os parafusos de sextavado interior na alavanca de fixação.

Ligação de um sistema de aspiração

i INDICAÇÃO!

Recomenda-se a utilização de um aspirador especial FLEX da classe M.

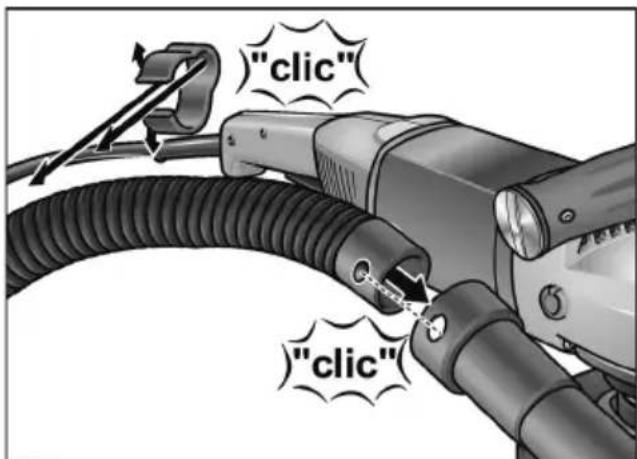

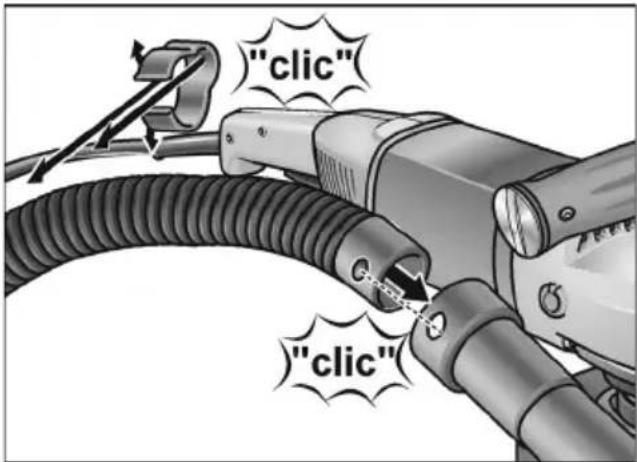

■ Fixar a mangueira de aspiração no bocal de ligação da capa de protecção.
- Fixar o cabo de ligação com os suportes do cabo (3x) fornecidos na mangueira de aspiração.
■ Ligar a mangueira de aspiração ao sistema de aspiração. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação! Em caso de necessidade, utilizar um adaptador adequado.

i INDICAÇÃO!

Se seu aspirador necessitar de um bocal de ligação especial (ou seja, outro bocal de ligação diferente da medida de 32 mm/36 mm dos bocais de ligação normalizados, que faz parte do equipamento da sua ferramenta eléctrica), deverá contactar o seu fornecedor do aspirador para adquirir um adaptador adequado.

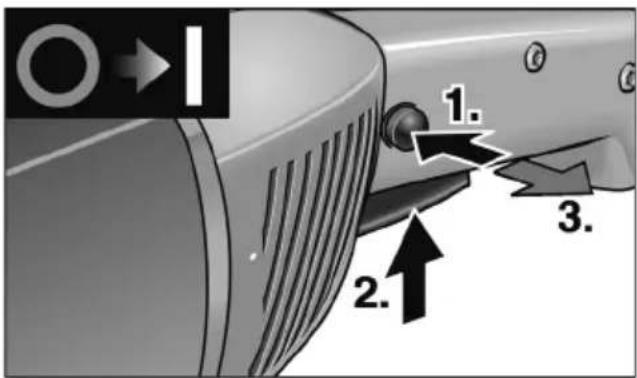

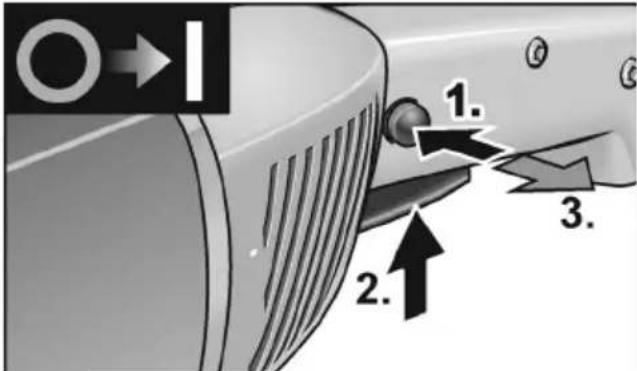

Funcionamento curta sem engate

1. 2. 3.

■ Primeiro, accionar o bloqueio de ligação. Depois, premir o interruptor e mantê-lo premido. Libertar o bloqueio de segurança.

■ Para desligar, soltar o bloqueio de ligação.

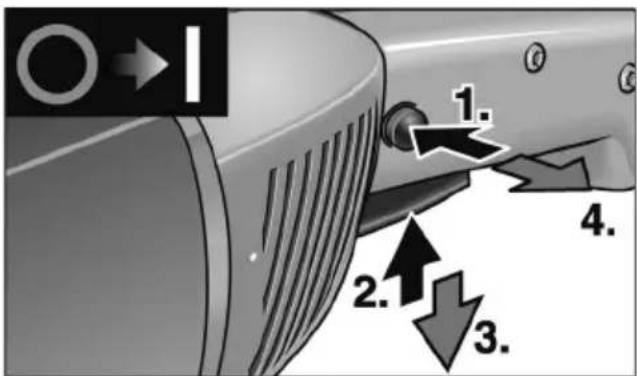

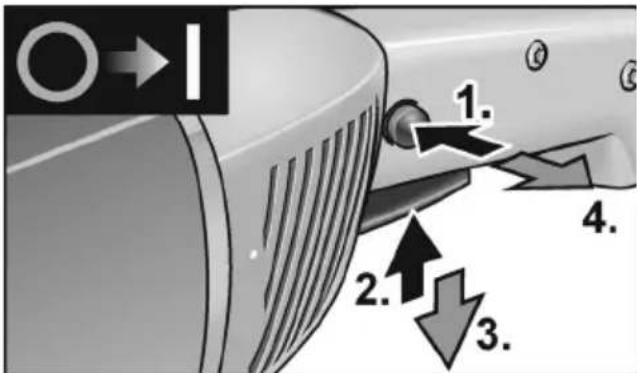

Funcionamento contínuo com engate

1. 2.1 3. 4.

■ Primeiro, accionar o bloqueio de ligação e, depois, o interruptor, mantendo-o premido.

Para engrenar, manter o botão de retenção premido e libertar o interruptor. Libertar o bloqueio de segurança.

i INDICAÇÃO

Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

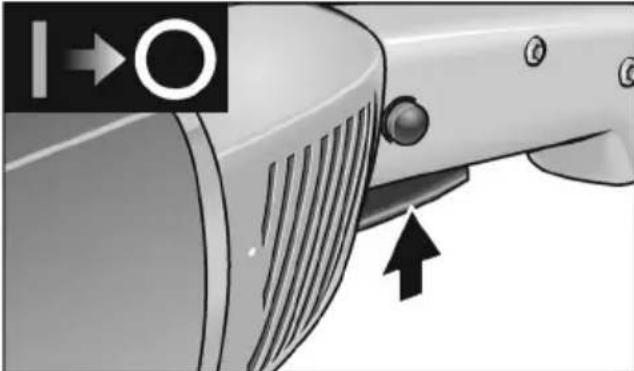

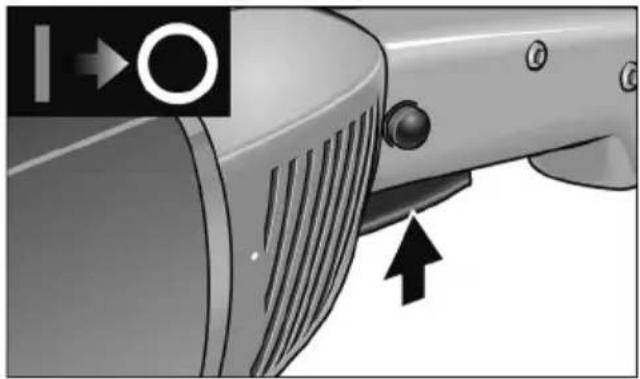

Desligar o aparelho

I→O

■ Para desligar, premir o interruptor brevemente e, depois, soltá-lo.

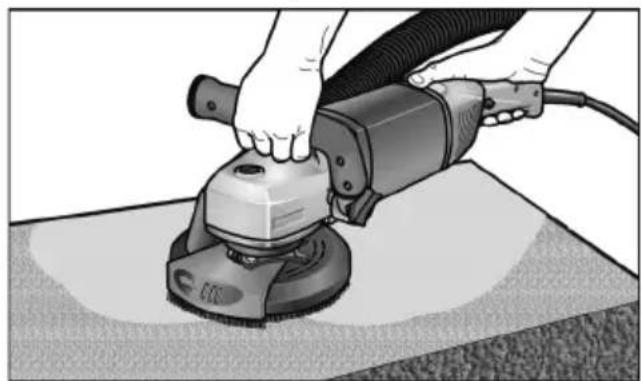

Trabalhar com a ferramenta eléctrica

AVISO!

O prato de lixar em rotação não pode entrar em contacto com objectos com superfícies pontiagudas salientes. Perigo de um contra-golpe! Danos no prato de lixar. Em caso de danos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

ATENÇÃO!

Segurar a ferramenta eléctrica sempre com as duas mãos!

1. Fixar o produto de lixar.
2. Ligar o sistema de aspiração.
3. Ligar a ficha à tomada.
4. Ligar o sistema de aspiração.
5. Ligar o aparelho.

6. Assentar a lixadeira de saneamento sobre a superfície de trabalho. A coroa de lixar tem que estar alinhada à face com a superfície de trabalho.

7. Pressionar mais para que o prato de lixar entre em contacto com a superfície de trabalho. Para isso, oscilar a lixadeira de saneamento com movimentos de sobreposição.

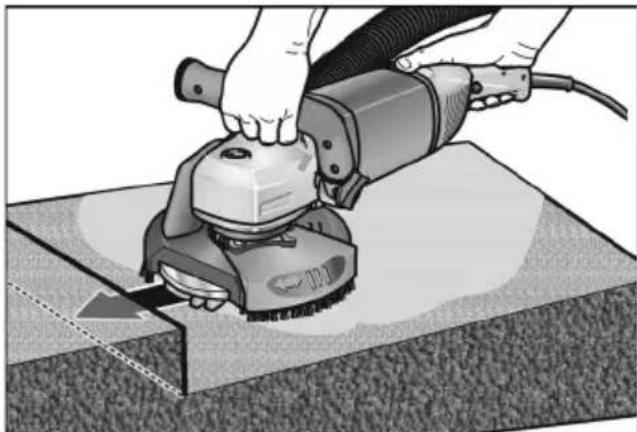

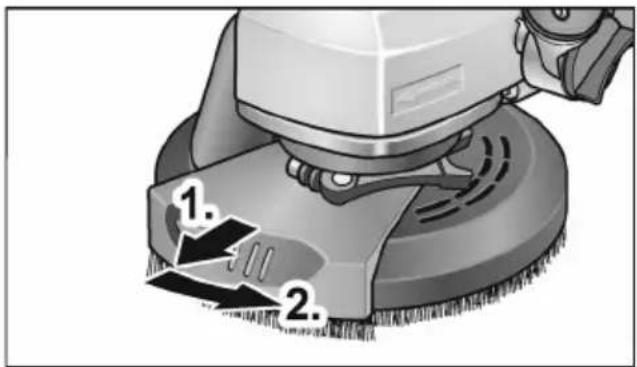

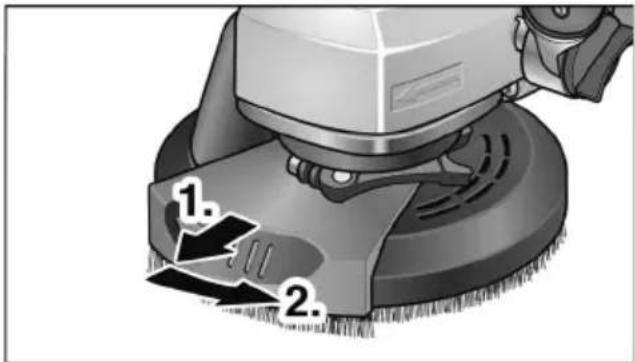

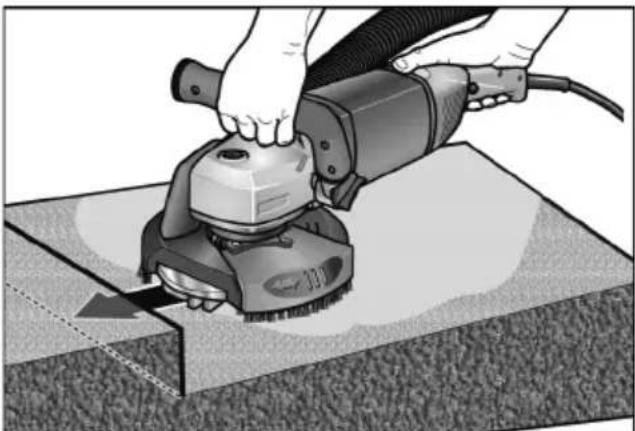

8. Para lixar em cantos:

- Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completamente parada.

- Retirar o segmento de bordo oscilante e deslocá-lo para a esquerda.

- Voltar a ligar o aparelho.

1. Depois de executado o trabalho, desligar a ferramenta eléctrica e retirar a ficha da tomada.

Coroa de escovas

A tampa de protecção está equipada com uma coroa de lixar. Esta coroa executa duas funções:

- Porque a coroa de lixar está saliente sobre a superfície do prato de lixar, ela entra, primeiro, em contacto com a superfície de trabalho. Deste modo, o prato de lixar é colocado paralelamente em relação à superfície de trabalho, antes do meio de lixar entrar em contacto com a referida superfície de

trabalho. Evita-se, assim, uma reentrância em forma de foice provocada pelo bordo do prato de lixar.

- A coroa de lixar retém o pó, até este ser aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou apresentar um desgaste excessivo, deve ser substituída. Para isso, oscilar a ferramenta eléctrica com movimentos de sobreposição.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferra menta eléctrica, desligar a ficha da tomada.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza líquidos.

■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

■ Limpar a tampa de protecção e o segmento de bordo oscilante com ar comprimido seco.

Reparações

As reparações e substituição do cabo de ligação à rede devem ser executadas, exclusivamente, por uma oficina de assistência técnica autorizada pelo fabricante.

i INDICAÇÃO!

Não desapertar os parafusos na caixa do motor durante o tempo de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabri - cante.

Peças de reparação e acessórios

Outros acessórios, em particular ferramentas de aplicação, bem como vistas explodidas e listas de peças sobressalentes podem ser encontradas na nossa homepage "http://www.flex-tools.com/"http://www.flex-tools.com ou então deverá contactar um distribuidor.

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 62841 de acordo com as determinações das directivas 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud

pt Instruções de serviço originais 58

Para sua segurança ..... 58

Ruído e vibração 62

Panorâmica da máquina ..... 63

Instruções de utilização ..... 64

Manutenção e tratamento 67

Indicações sobre reciclagem .....68

Exclusão de responsabilidades ..... 68

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções deserviço!

Usar óculos de protecção!

Indicações sobre reciclagem para o aparelho antigo (ver a pág. 68)!

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

-estas Instruções de serviço,

-as instruções gerais de segurança, parautilização com ferramentas eléctricasna documentação anexa (Textosn.: 315.915),

-as regras e as normas em vigor para prevenção contra acidentes no local deutilização.

Esta ferramenta eléctrica foi fabricada deacordo com a situação da técnica e com as regras técnicas de segurança em vigor. No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização –de acordo com as disposições legais,

-em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A lixadeira de saneamento LD 18-7 125 R/LD 18-7 150 R é indicada

• para utilização profissional na indústria eem oficinas,
• para lixar e alisar a seco betão, reboco, soalho em cimento, arenito, argila refractária e asfalto,
• para lixar pinturas primárias e restos de cola no betão ou no soalho em cimento,
• para utilização com ferramentas de diamante, que são fornecidas por FLEX para este aparelho e são homologadas para uma rotação de, pelo menos, 7.000 rpm.

Não é permitida a utilização de discos de corte, de desbaste e de polir nem escovas de arame.

Na utilização da lixadeira de saneamento LD 18-7 125 R/LD 18-7 150 R deve ser ligado um aspirador da classe M.

Indicações sobre segurança

AVISO!

Leia todas as indicações de segurança einstruções. A não observância das indicações de segurança e das instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

■ Esta ferramenta eléctrica deve ser utilizada como lixadeira. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho.

Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

■ Esta ferramenta eléctrica não é indicada para lixar com folhas de lixa, trabalhos com escovas de arame, polir e cortar.

Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica.

Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.

A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica.

Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

■ Discos de lixar, pratos de lixar ou outros acessórios têm que adaptar-se com precisão ao veio de lixar da sua ferramenta eléctrica.

Ferramentas que não se adaptem com precisão ao veio de lixar da ferramenta eléctrica, têm uma rotação irregular, vibram fortemente e podem provocar perda de controlo do aparelho.

■ Nunca usar ferramenta danificadas. Antes de qualquer aplicação, verificar se a ferramenta apresenta estilhaços ou fissuras, o prato de lixar apresenta fissuras, atrito ou forte desgaste.

Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto.

As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho.

Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho. Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.

Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.

■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.

O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.

■ Manter o cabo de rede afastado de ferramentas em rotação.

Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.

■ Nunca pousar o aparelho antes da ferra- menta estar completamente parada.

A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.

- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.

O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.

■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.

A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.

- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis.

Faíscas podem inflamar estes materiais.

- Não utilizar ferramentas que exijam agentes de refrigeração líquidos.

A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Instruções especiais de segurança para lixar:

Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas.

Por exemplo: Nunca lixar com a superfície lateral de um disco de diamante.

Pratos de lixar de diamante são indicados para desbaste de material com a parte de baixo do prato de lixar. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.

- Utilizar sempre flanges de aperto intactos no tamanho e formato correctos para a ferramenta seleccionada.

Flanges adequados apoiam a ferramenta e assim reduzem o perigo de uma ruptura.

- Não utilizar ferramentas desgastadas de ferramentas eléctricas maiores.

Ferramentas de adaptação para ferramentas eléctricas maiores não foram preparadas para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem partir-se.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc.

Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação.

Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização.

Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe. O disco de lixar movimenta-se, então, na direcção do operador ou afa-stando-se deste, dependente do sentido de rotação no ponto de bloqueio.

Devido a isso, os discos de lixar podem também partir-se.

Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.

O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

■ Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se encravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes.

As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferramenta eléctrica.

Outras indicações de segurança

• Utilizar somente cabos de extensão homologados para exteriores.
  Não se recomenda lixar tintas com teor de chumbo. A remoção de tintas com teor de chumbo só deve ser feita por pessoal especializado.
  Não trabalhar materiais que libertem substâncias prejudiciais à saúde, (p. ex. amianto). Tomar medidas de protecção, se se formarem poeiras prejudiciais à saúde, combustíveis ou explosivos. Utilizar máscara de protecção contra poeiras. Utilizar sistemas de aspiração de pó.

DANOS MATERIAIS!

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

• Nível de pressão acústica: 91,8 dB(A);
  – Nível de potência acústica: 102,8 dB(A);
• Insegurança:

Valor global de vibração

(ao lixar superfícies de betão):

- Valor de emissão: a

$$ \mathrm{h} = 7, 4 \mathrm{m/s} _ {2} ^ {2} \mathrm{K} $$

-

AVISO!

Os valores de medição indicados são válidos para aparelhos novos.

Na utilização diária alteram-se os valores deruído e de oscilação.

INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferra-mentas eléctricas.

Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado m/s ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector para os ouvidos.

Tipo do aparelho Lixadeira de saneamento		LD 18-7 125 R	LD 18-7 150 R
Tensão da rede V/Hz 230/50
Classe de protecção		☐/II
Potência absorvida	W	1.800
Rotações	rpm	7.000
Admissão da ferramenta		M14
Diâmetro máx. dos discos	mm	125	150
Peso de acordo com «EPTA-procedure 01/2003» (sem cabo de ligação)	kg	4,2	4,3

Panorâmica da máquina

1 Veio com flange roscada

a Flange de aperto

b Porca de aperto

2 Segmento do bordo oscilante

3 Capa de protecção com coroa de escovas

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Bocal de ligação para aspiração do pó

5 Cabeça de engrenagem

Com saída de ar e seta indicadora do sentido das rotações.

6 Bloqueio do veio

Para fixação do veio na mudança da ferramenta.

7 Pega regulável

8 Botão rotativo para regulação da pega

9 Bloqueio de ligação/Botão de retenção

Impede o arranque involuntário do aparelho e retém o interruptor (9) em funcionamento contínuo.

10 Interruptor

Para ligar e desligar a máquina.

11 Suporte do cabo (3x)

Para um guiamento seguro do cabo na mangueira de aspiração

12 Cabo de ligação de 4,0 m com ficha eléctrica

15 Chave com sextavado interior (Abertura da chave 4)

Instruções de utilização

Antes da colocação em funcionamento

■ Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

Regular a pega

1. 2x 2. 3.

■ Desapertar o botão rotativo para regulação da pega, dando-lhe 2 voltas no sentido contrário ao dos ponteiros do relógio.

Colocar a pega na posição desejada (engate de 15°).

Certificar-se de que fica bem encaixada!

■ Apertar o botão rotativo para regulação da pega, rodando-o no sentido dos ponteiros do relógio.

i INDICAÇÃO

Caso necessário, a pega pode ser deslocada para o outro lado da ferramenta eléctrica.

Aplicar e substituir o produto de lixar

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

■ Premir e manter premido o bloqueio do veio (1.).

■ Com a chave de detenção, desmontar a porca de fixação do veio (2.) rodando-a em sentido contrário ao dos ponteiros do relógio.

■ Montar o prato de lixar de diamante (A) na posição de apoio correcta

A B

■ Apertar a porca de fixação (B) no veio, com o colar para cima.

■ Premir e manter premido o bloqueio do veio.

■ Apertar a porca de aperto com a chave de detenção.
■ Controlar o posicionamento da tampa de protecção.

0-1 mm

A coroa de lixar deve estar saliente ca. de 0–1 mm do prato de lixar. Em caso de necessidade, corrigir (ver «Ajustar o resguardo de protecção»).

■ Encaixar a ficha de rede na tomada.
■ Ligar a ferramenta eléctrica (sem engrenar) e deixar funcionar durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.
■ Desligar a ferramenta eléctrica.

Ajustar o resguardo de protecção

INDICAÇÃO!

A coroa de lixar deve estar saliente ca. de 0–1 mm do prato de lixar.

Para compensar o desgaste no prato de lixar de diamante, a tampa de protecção pode ser ajustada em altura.

■ Soltar a alavanca de fixação na capa de protecção.
■ Regular a tampa de protecção para a altura pretendida.

1. 2. 3.

■ Apertar a alavanca de tensão.

INDICAÇÃO!

Em caso de diminuir a força de aperto, oaperto pode ser reajustado apertando osparafusos de sextavado interior na alavanca de fixação.

Ligação de um sistema de aspiração

INDICAÇÃO!

Recomenda-se a utilização de um aspirador especial FLEX da classe M.

■ Fixar a mangueira de aspiração no bocal de ligação da capa de protecção.
- Fixar o cabo de ligação com os suportes do cabo (3x) fornecidos na mangueira de aspiração.

Ligar a mangueira de aspiração ao sistema de aspiração. Respeitar as Instruções de serviço para o sistema de aspiração! Controlar a fixação! Em caso de necessidade, utilizar um adaptador adequado.

i INDICAÇÃO!

Se seu aspirador necessitar de um bocal deligação especial (ou seja, outro bocal deligação diferente da medida de 32 mm/36mm dos bocais de ligação normalizados, que faz parte do equipamento da sua ferra-menta eléctrica), deverá contactar o seu fornecedor do aspirador para adquirir um adaptador adequado.

Funcionamento curta sem engate:

1. 2. 3.

■ Primeiro, accionar o bloqueio de ligação. Depois, premir o interruptor e mantê-lo premido. Libertar o bloqueio de segurança.

■ Para desligar, soltar o bloqueio de ligação.

Funcionamento contínuo com engate:

1. 2.1 3. 4.

■ Primeiro, accionar o bloqueio de ligação e, depois, o interruptor, mantendo-o premido.

Para engrenar, manter o botão de retenção premido e libertar o interruptor. Libertar o bloqueio de segurança.

i INDICAÇÃO

Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

Desligar o aparelho:

Para desligar, premir o interruptor breve-mente e, depois, soltá-lo.

Trabalhar com a ferramenta eléctrica

AVISO!

O prato de lixar em rotação não pode entrar em contacto com objectos com superfícies pontiagudas salientes. Perigo de um contra-golpe! Danos no prato de lixar. Em caso dedanos ou forte desgaste do prato de lixar, este deve ser impreterivelmente substituído.

ATENÇÃO!

Segurar a ferramenta eléctrica sempre com as duas mãos!

1. Fixar o produto de lixar.

2. Ligar o sistema de aspiração.

3. Ligar a ficha à tomada.

4. Ligar o sistema de aspiração.

5. Ligar o aparelho.

6. Assentar a lixadeira de saneamento sobre a superfície de trabalho. A coroa de lixar tem que estar alinhada à face com a superfície de trabalho.

1. Pressionar mais para que o prato de lixar entre em contacto com a superfície de trabalho. Para isso, oscilar a lixadeira de saneamento com movimentos de sobreposição.

2. Para lixar em cantos:

- Desligar o aparelho e esperar, até que a ferramenta de lixar esteja completamente parada.

1. 2.

- Retirar o segmento de bordo oscilante e deslocá-lo para a esquerda.

- Voltar a ligar o aparelho.

1. Depois de executado o trabalho, desligar a ferramenta eléctrica e retirar a ficha da tomada.

Coroa de escovas

A tampa de protecção está equipada com uma coroa de lixar. Esta coroa executa duas funções:

- Porque a coroa de lixar está saliente sobre a superfície do prato de lixar, ela entra, primeiro, em contacto com a superfície de trabalho. Deste modo, o prato de lixar é colocado paralelamente em relação à superfície de trabalho, antes do meio

de lixar entrar em contacto com a referida superfície de trabalho. Evita-se, assim, uma reentrância em forma de foice provocada pelo bordo do prato de lixar.

- A coroa de lixar retém o pó, até este ser aspirado pelo aspirador.

Se a coroa de lixar sofrer danos ou apresentar um desgaste excessivo, deve ser substituída. Para isso, oscilar a ferramenta eléctrica com movimentos de sobreposição.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Limpeza

AVISO!

Não utilizar água ou produtos de limpeza líquidos.

■ Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

■ Limpar a tampa de protecção e o segmento de bordo oscilante com ar comprimido seco.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

i INDICAÇÃO!

Não desapertar os parafusos na caixa domotor durante o tempo de garantia. Seesta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Peças de reparação e acessórios

Consultar os catálogos do fabricante para mais informação sobre outros acessórios, principalmente ferramentas de utilização.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE.

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em

«Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas

2004/108/CE (até 19.04.2016),

2014/30/UE (a partir de 20.04.2016),

2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.

Inhoud

- pre s t a n o v e n é p o u ž i t

- v bezchybnom bezpečnostne-technickom stave.
