NÁVOD NA OBSLUHU LD 18-7 150 R Flex

2 Otočný okrajový segment

Vylúčenie zodpovednosti ..... 177

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 176)!

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uzná vaných bezpečnostne-technických pravi diel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

• pre stanovené použitie,
• v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmed zujú bezpečnost'.

Stanovené použitie

Sanačná brúska LD 18-7 125 R/

LD 18-7 150 R je určená

– na živnostenské nasadenie v priemysle a remeslníctve,
– na brúšenie za sucha a hladenie betónu, omietky, poteru, pieskovca, šamotu a asfaltu,
– na odbrusovanie náterov a zvyškov lepidla na betóne alebo poteru,
– na prácu s diamantovými nástrojmi, ktoré sú pre toto náradie ponúkané firmou FLEX a sú schválené pre otáčky minimálne 7.000 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích brúsnych kotúčov alebo drôtených kief nie je prípustné.

Pri použití sanačnej brúsky LD 18-7 125 R/LD 18-7 150 R je potrebné pripojit' vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elek trickým prúdom, požiar a/alebo t'ažké pora nenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie ako brúsku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie s brúsnym papierom, pre prácu s drôtenými kefami, leštenie a rozbrusovanie. Použitia, pre ktoré nie je elektrické náradie predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradi upevnit', nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky vloženého nástroja musia byt' najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat' s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utripiet’ stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostat’ do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.
■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavàtat' do Vášho tela.
■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
■ Nepoužívajte elektrické náradie v blízkosti horľavých materiálov. Tieto materiály môžu iskry zapálit'.
■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Zvláštne bezpečnostné upozornenia pre brúšenie

■ Brúsne nástroje sa smú používat' len pre odporúčané možnosti použitia. Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho taniera. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.
■ Používajte vždy nepoškodené upínacie príruby správnej veľkosti a tvaru pre Vámi zvolený pracovný nástroj. Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.
■ Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí. Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknút'.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabrániť vhodnými preventívnymi opatreniami, ako je nasledovne popísané.

• Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
  ■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
  ■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.

■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atď. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo keď odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávat' len odborník.
■ Neopracovávajte žiadne materiály, z ktorých sa uvol'ňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, keď môže vznikať zdraviu škodlivý, horl'avý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

VECNÉ ŠKODY!

Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

UPOZORNENIE

Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické údaje”. Hodnoty hluku a vibrácií boli zistené podl'a EN 62841.

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Náradia		LD 18-7 125 R LD	18-7 150 R
Typ Sanačná brúska
Siet'ové napätie	V/Hz 220	-240 / 50/60
Trieda ochrany		☐/II
Príkon	W 1750
Výkon W 1060
Otáčky chodu naprázdno	ot./min	7000
Uchytenie nástroja		M14
Max. priemer kotúča	mm 125	150
Hmotnost' podl'a „EPTA procedúry 01/2003" (bez kábla)	kg 4,10	4,20
Hladina hluku vyhodnotená s filtrom A podl'a normy EN 62841 (pozri „Hlučnost' a vibrácia”):
Hladina akustického tlaku LpA	dB(A) 94
Hladina akustického výkonu LWA	dB(A) 102
Neistota K db 3
Celková hodnota vibrácií podl'a normy EN 62841 (pozri „Hlučnost' a vibrácia”):
Hodnota emisií an pri brúsení betónových plôch	m/s2	8,0
Neistota K	m/s2	1,5

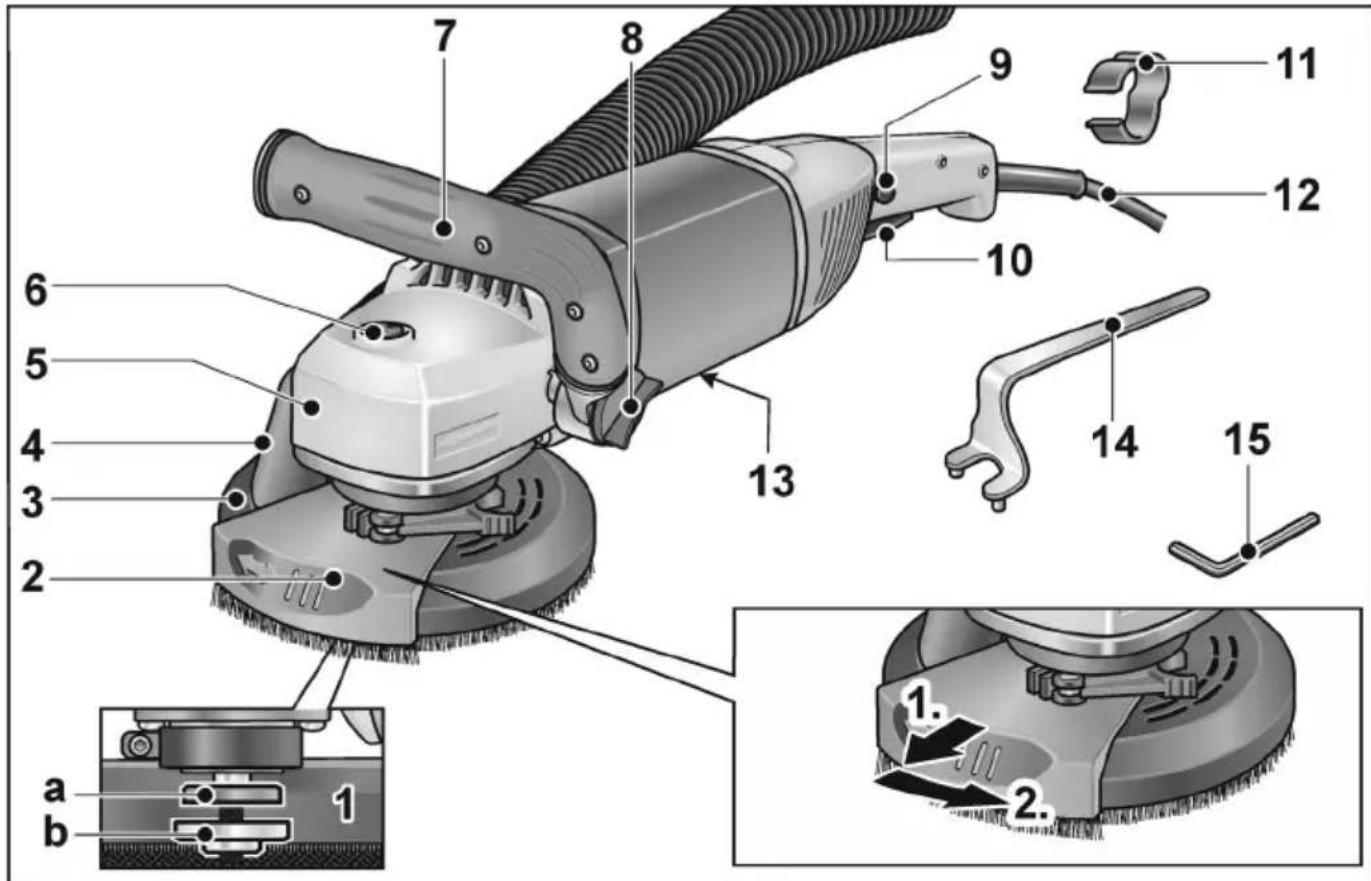

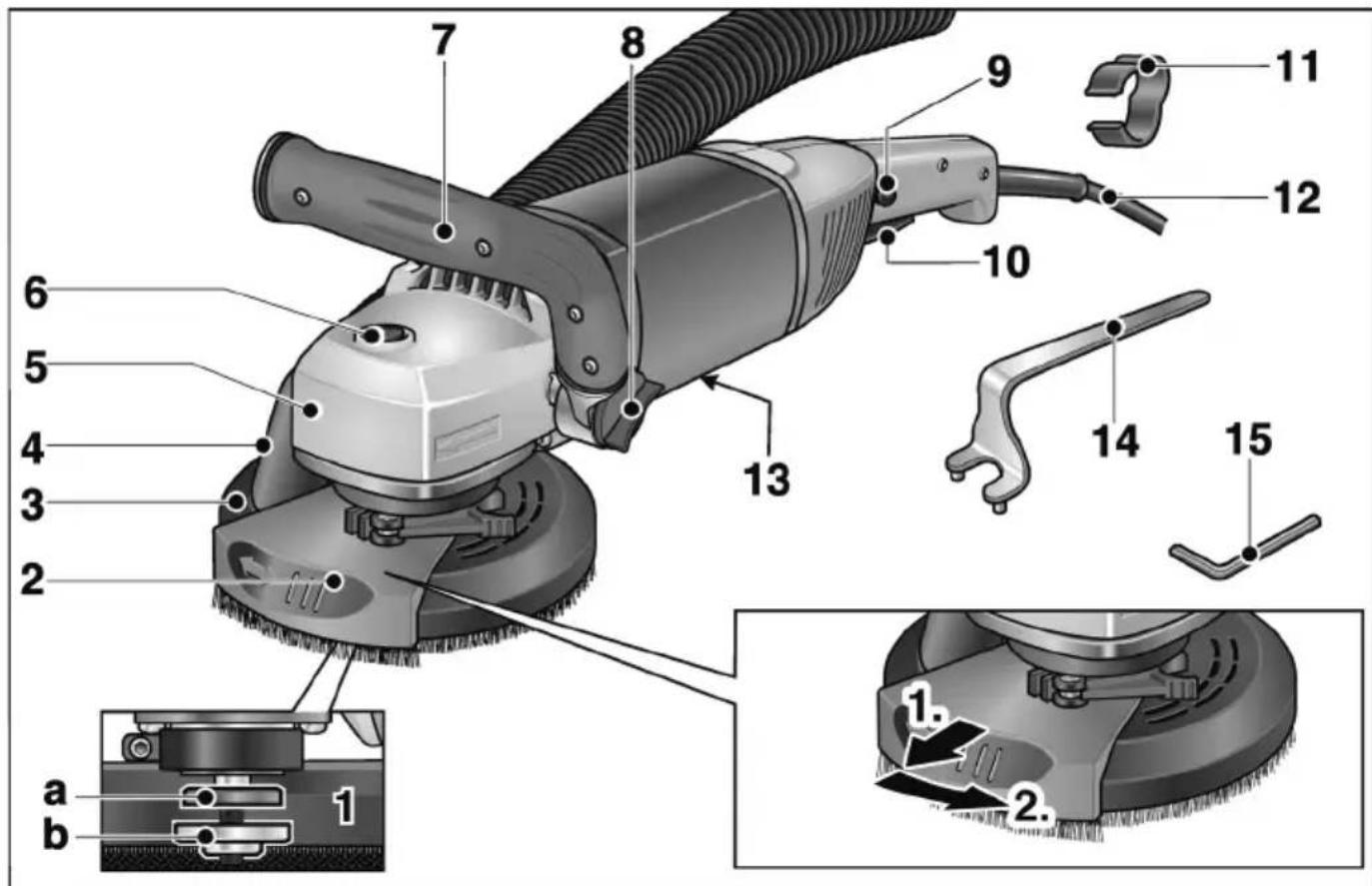

Na prvý pohl'ad

1 Vreteno so závitovou prírubou

a Upínacia príruba

b Upínacia matica

2 Otočný okrajový segment

3 Ochranný kryt s kefovým vencom

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Pripojovacie hrdlo na odsávanie

5 Hnacia hlava

S výstupom vzduchu a šípkou smeru otáčania.

6 Aretácia vretena

Na znehybnenie vretena pri výmene nástroja.

7 Rukovät', nastavitel'ná

8 Otočný gombík pre nastavenie rukoväte

9 Blokovanie zapnutia/aretačný gombík Zabraňuje nechtenému rozbehnutiu náradia a aretuje vypínač (9) v trvalej prevádzke.

10 Vypínač

Na zapnutie a vypnutie.

11 Káblový držiak (3x)

Pre spol'ahlivé vedenie kábla na nasávacej hadici

15 Kl'úč pre skrutky s vnútorným šest'hranom SW (otvor kl'úča) 4

Návod na použitie

Pred uvedením do prevádzky

Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a eventuálne prepravné poškodenia.

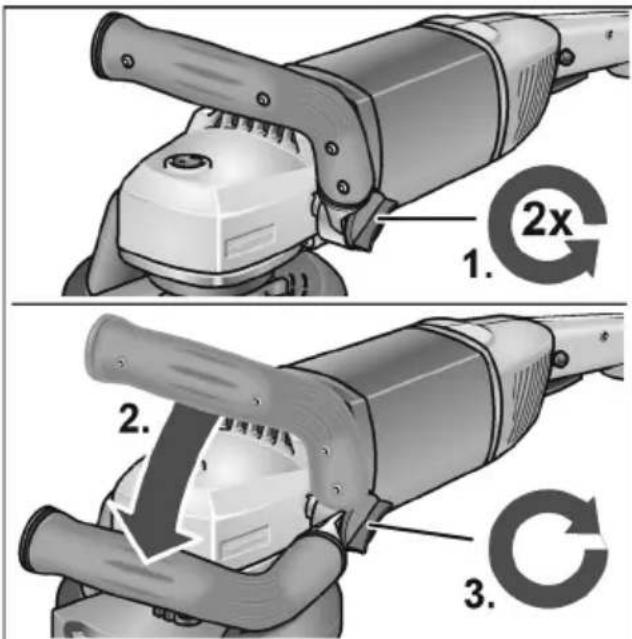

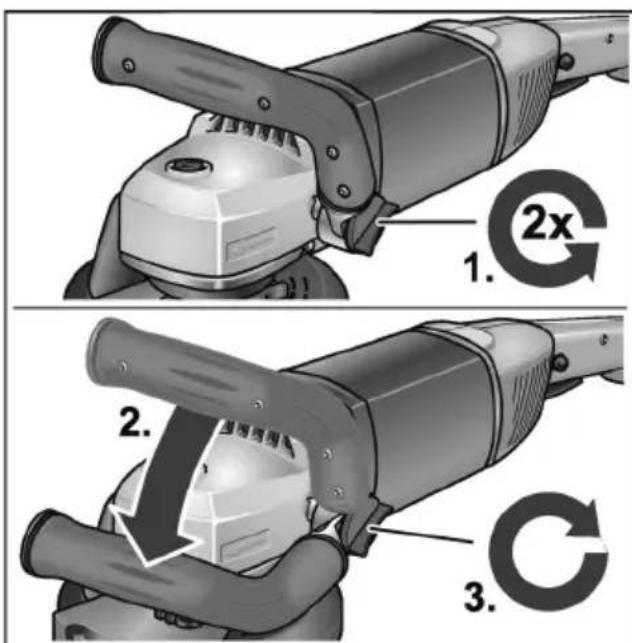

Nastavenie rukoväte

1. 2x 2. 3.

■ Povol'te oto čný gombík pre nastavenie rukoväte o cca 2 otáčky proti smeru pohybu hodinových ručičiek.
■ Nastavte rukovät' do požadovanej polohy (blokovanie po 15°). Dbajte na správne zaskočenie!
■ Utiahnite pevne otočný gombík pre nastavenie rukoväte v smere pohybu hodinových ručičiek.

i UPOZORNENIE

V prípade potreby možno rukovät' premiestnit' na druhú stranu elektrického náradia.

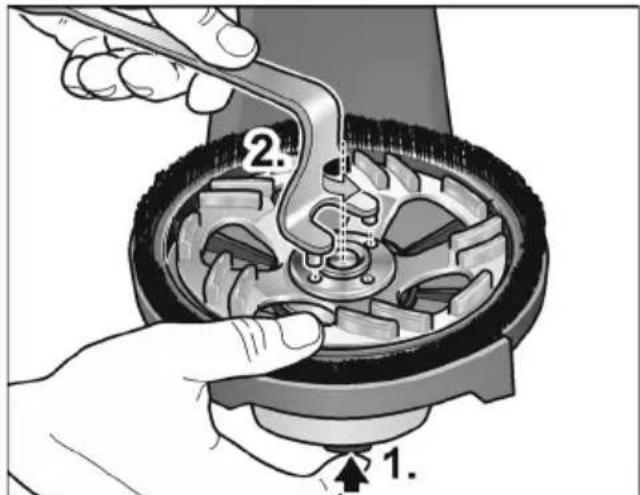

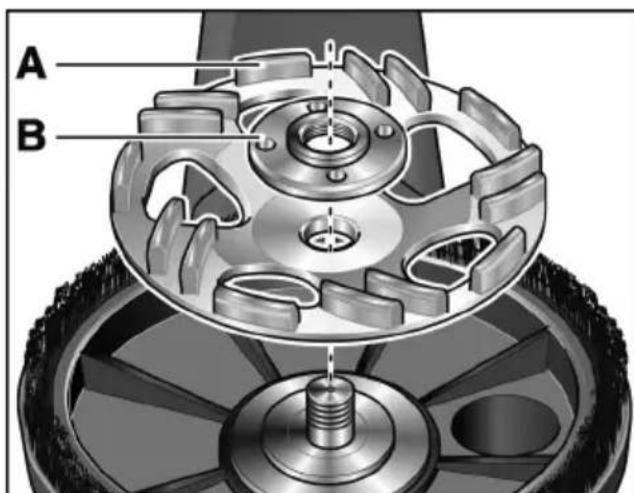

Nasadenie a výmena brúsnych prostriedkov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

■ Skontrolujte polohu ochranného krytu. Kefový veniec by mal prečnievat' cca 0–1 mm cez brúsny tanier. V prípade potreby skorigujte (pozri „Prestavenie ochranného krytu”).
■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.
■ Vypnite elektrické náradie.

Prestavenie ochranného krytu

i UPOZORNENIE

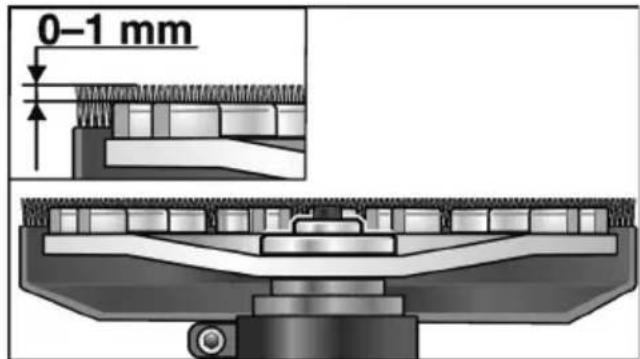

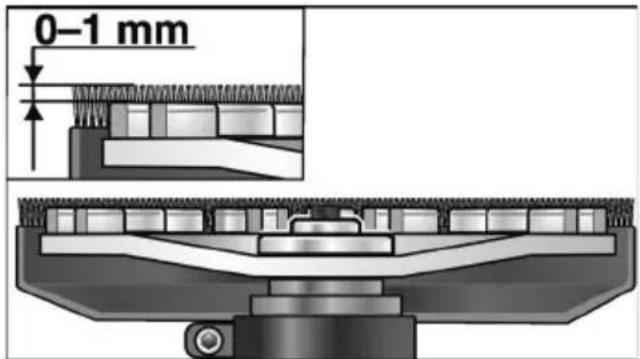

Kefový veniec by mal prečnievat' cca 0–1 mm cez brúsny tanier. Na kompenzáciu opotre - benia diamantového brúsneho taniera je možné ochranný kryt výškovo prestavit'.

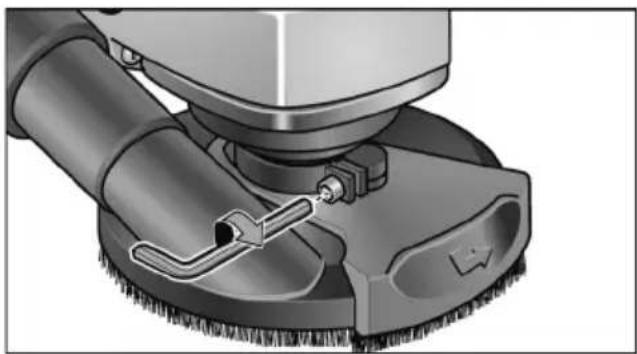

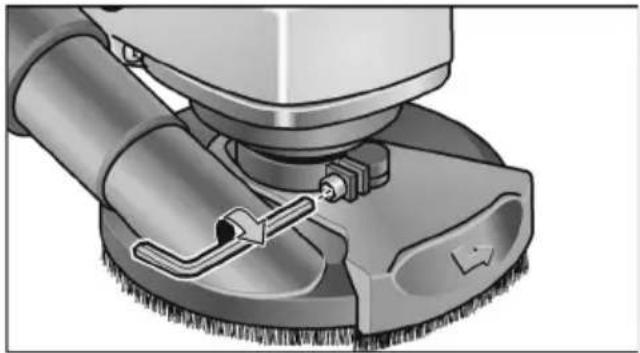

Pri znížení upínacej sily je možné upnutie doregulovat' utiahnutím skrutky s vnútorným šest'hranom na upínacej páke.

Pripojenie odsávacieho zariadenia

i UPOZORNENIE

Odporúča sa použitie špeciálneho vysávača triedy M firmy FLEX.

■ Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

i UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatel'om vysávača, aby obstaral vhodný adaptér.

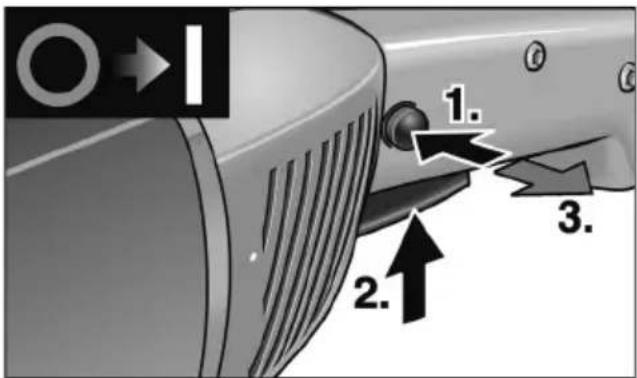

Zapnutie a vypnutie elektrického náradia

Krátkodobá prevádzka bez zaskočenia

1. 2. 3.

■ Najskôr stlačte blokovanie zapnutia. Potom stlačte a pevne držte vypínač. Uvol'nite blokovanie zapnutia.
■ Na vypnutie vypínač uvol'nite.

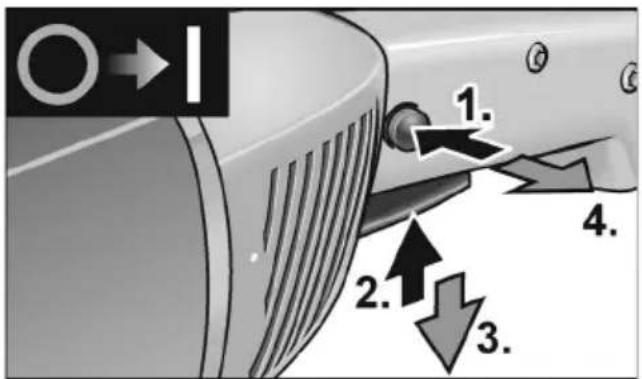

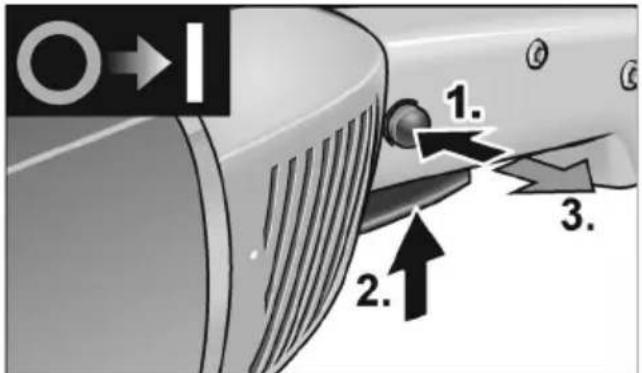

Trvalá prevádzka so zaskočením

O→I 1. 2. 3. 4.

■ Najskôr stlačte a pevne držte blokovanie zapnutia, potom vypínač.
■ Na zaskočenie držte stlačený aretačný gombík a uvol'nite vypínač. Uvol'nite blokovanie zapnutia.

i UPOZORNENIE

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostat' do kontaktu s ostrými vyčnievajúcimi pred metmi. Nebezpečenstvo spätného rázu! Poškodenia brúsneho taniera. Pri poškodení alebo silnom opotrebení brúsneho taniera tento tanier bezpodmienečne vymeňte.

POZOR!

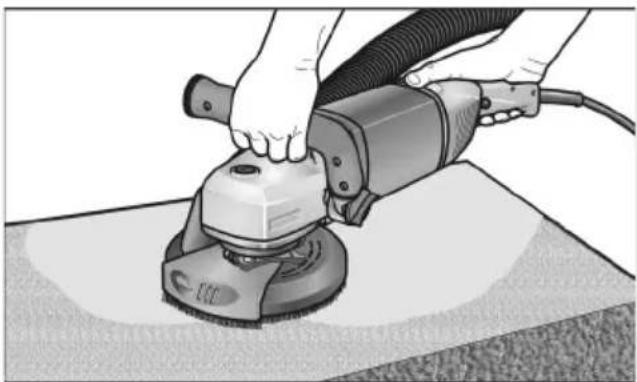

Držte vždy elektrické náradie pevne obid voma rukami!

Person using a power tool on a workbench (no visible text or symbols)

1. Upevnite brúsny prostriedok.
2. Pripojte odsávacie zariadenie.
3. Zastrčte siet'ovú zástrčku.
4. Zapnite odsávacie zariadenie.
5. Zapnite náradie.
6. Nasad'te sanačnú brúsku na pracovnú plochu. Kefový veniec musí byt' v jednej rovine s pracovnou plochou.

7. Zvýšte prítlak, aby sa brúsny tanier dostal do kontaktu s pracovnou plochou. Sanačnou brúskou pri tom pohybujte prekrývajúcimi sa, kývavými pohybmi.

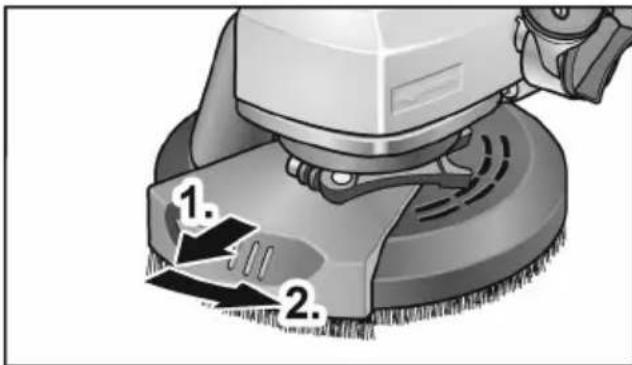

8. Na brúsenie v rohoch:

– Vypnite náradie a počkajte, kým sa brúsny nástroj nezastaví.

Ochranný kryt je vybavený kefovým vencom. Tento veniec plní dve funkcie:

– Pretože kefový veniec prečnieva cez povrch brúsneho taniera, dostane sa do kontaktu s pracovnou plochou najskôr. Tým sa brúsny tanier nastaví rovnobežne s pracovnou plochou, skôr ako sa s ňou dostane do kontaktu brúsny prostriedok. Tým sa zabráni kosákovitému prehåbeniu okrajom brúsneho taniera.

- Veniec zadržiava prach, kým sa neodsaje vysávačom.

Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku.

stenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
■ Vyčistite ochranný kryt a otočný okrajový segment suchým stlačeným vzduchom.

Opravy

Opravy a výmenu siet'ového kábla smie vykonávať len zákaznícky servis autorizovaný výrobcom.

UPOZORNENIE

Počas záručnej doby nepovol'ujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Dalšie príslušenstvo, najmä vkladacie nástroje, ako aj výkresy s jednotlivými dielcami a zoznamy náhradných dielov, nájdete na našej domovskéj stránke „http://www.flex-tools.com/“www.flex-tools.comalebo kontaktujte predajného partnera.

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Podl'a európskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.

Sisukord

– Hladina akustického výkonu: 102,8 dB(A);

- Nejistota: K = 3 dB.

2 O t o čný okrajový segment

3 O c h r a n n y

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

■ Zkontrolujte polohu ochranného krytu.

0-1 mm

- V y t á h n ě t e o t o čný okrajový segment a p o o t o čte jej doleva.

■ Vyčistěte ochranný kryt a otočný okrajový segment suchým stlačeným vzduchem.

Opravy

Pre Vašu bezpečnosť ..... 168

Hlučnosť a vibrácia 171

Technické údaje 172

Na prvý pohl'ad 173

Vylúčenie zodpovednosti ..... 178

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 177)!

- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podľa nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.

Stanovené použitie

Sanačná brúska LD 18-7 125 R/

LD 18-7 150 R je určená

– na živnostenské nasadenie v priemysle a remeslníctve,

– na brúšenie za sucha a hladenie betónu, omietky, poteru, pieskovca, šamotu a asfaltu,

– na odbrusovanie náterov a zvyškov lepidla na betóne alebo poteru,

– na prácu s diamantovými nástrojmi, ktoré sú pre toto náradie ponúkané firmou FLEX a sú schválené pre otáčky minimálne 7.000 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích brúsnych kotúčov alebo drôtených kief nie je prípustné.

Pri použití sanačnej brúsky LD 18-7 125 R/LD 18-7 150 R je potrebné pripojiť vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie ako brúsku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.

Nedodržanie nasledujúcich pokynov môže viest k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.

■ Toto elektrické náradie nie je vhodné na brúsenie s brúsnym papierom, pre prácu s drôtenými kefami, leštenie a rozbrusovanie.

Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.

Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a o d p o r ú čané špeciálne pre toto elektrické náradie.

Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit, nie je zárukou žiadneho bezpečného použitia.

■ Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.

Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a lietať.

■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedať rozmerovým údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryť alebo kontrolovať.

■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit na brúsne vreteno Vášho elektrického náradia.

Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín, brúsne taniere z hl'adiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežať s najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.

Oči sa majú chránit pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utripieť stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.

Úlomky obrobku alebo zlomené pracovné nástroje môžu odletieť a spôsobit poranenie aj mimo priamu pracovnú oblast.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnuť skryté elektrické vedenia alebo vlastný sieťový kábel.

Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te sieťový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.

Ak stratíte kontrolu nad náradím, môže dojst k preťatiu alebo zachyteniu sieťového kábla a Vaša ruka alebo paža sa môžu dostať do otáčajúceho sa pracovného nástroja.

■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.

Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežať pri jeho nosení.

Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit Váš odev a pracovný nástroj sa môže zavrtať do Vášho tela.

Ventilátor motora vťahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit elektrické nebezpečenstvo.

■ Nepouživajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.

Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Zvláštne bezpečnostné upozornenia pre brúsenie:

■ Brúsne nástroje sa smú používať len pre odporúčané možnosti použitia.

Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho

taniera. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomiť.

■ Používajte vždy nepoškodené upínacie príruby správnej veľkosti a tvaru pre Vámi zvolený pracovný nástroj.

Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.

Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí.

Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknúť.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovateľné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podľa smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia.

Môže sa mu zabrániť vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytiť.

Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.

Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládať sily spätného rázu a reakčné sily.

Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov.

Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.

■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovať.

Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.

■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.

Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.

■ Nepoužívajte žiadne reťazové alebo ozubené pilové kotúče.

Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovnatých farieb by mal vykonávať len odborník.
■ Neopracovávajte žiadne materiály, z których sa uvoľňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, ked' môže vznikať zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

VECNÉ ŠKODY!

■ Sietové napätie a napätové údaje na typovom štítku musia byť zhodné.

Hlučnosť a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

– Hladina akustického tlaku: 91,8 dB(A);
– Hladina akustického výkonu: 102,8 dB(A);
- Neistota: K = 3 dB.

Celková hodnota vibrácií (pri brúsení betónových plôch):

– Hodnota emisií: a
- Neistota: K = 1,5 m/s

$$ _ \mathrm{h} = 7, 4 \mathrm{m} / \mathrm{s} _ {2} ^ {2} $$

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Typ náradia Sanačná brúska		LD 18-7 125 R	LD 18-7 150 R
Sietové napätie V/Hz 230/50
Trieda ochrany		☐/II
Príkon W 1.800
Otáčky ot./min 7.000
Uchytenie nástroja M14
Max. priemer kotúča	mm	125	150
Hmotnost podľa „EPTA procedúry 01/2003” (bez pripojovacieho kábla)	kg	4,2	4,3

Na prvý pohl'ad

1 Vreteno so závitovou prírubou

a Upínacia príruba

b U p í n a c i a

2 O t o čný okrajový segment

3 Ochranný kryt s kefovým vencom

a) LD 18-7 125 R: ∅ 125 mm

b) LD 18-7 150 R: ∅ 150 mm

4 Pripojovacie hrdlo na odsávanie

5 Hnacia hlava

S výstupom vzduchu a šípkou smeru otáčania.

6 A r e t á c i a

Na znehybnenie vretena pri výmene nástroja.

8 O t o čný gombík pre nastavenie rukováte

9 Blokovanie zapnutia/aretačný gombík

m Zabraňujeinecktenénu rozbehnutiu náradia a aretuje vypínač (9) v trvalej prevádzke.

10 Vypínač

Na zapnutie a vypnutie.

11 Káblový držiak (3 x)

Pre spol'ahlivé vedenie kábla na nasávacej hadici

15 Klúč pre skrutky s vnútorným šesthranom SW (otvor klúča) 4

Návod na použitie

Pred uvedením do prevádzky

■ Vybal'te elektrické náradie a príslušenstvo a skontrolujte kompletnosť dodávky a eventuálne prepravné poškodenia.

Nastavenie rukoväte

1. 2x 2. 3.

Dbajte na správne zaskočenie!

■ Utiahnite pevne otočný gombík pre nastavenie rukoväte v smere pohybu hodinových ručičiek.

UPOZORNENIE

V prípade potreby možno rukováť premiestnit na druhú stranu elektrického náradia.

Nasadenie a výmena brúsnych prostriedkov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

■ Vložte diamantový brúsny tanier (A) v správnej polohe.

A B

Naskrutkujte upínaciu maticiu (B) nákružkom smerom nahor na vreteno.

■ Stlačte aretáciu vretena a držte ju stlačenú.

■ Pomocou integrovaného klúča pevne utiahnite upínaciu maticu.

■ Skontrolujte polohu ochranného krytu.

0-1 mm

Kefový veniec by mal prečnievať cca 0–1 mm cez brúsny tanier. V prípade potreby skorigujte (pozri „Prestavenie ochranného krytu”).

■ Zastrčte sietovú zástrčku do zásuvky.
■ Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženost a vibrácie.
■ Vypnite elektrické náradie.

Prestavenie ochranného krytu

i UPOZORNENIE

Kefový veniec by mal prečnievať cca 0–1 mm cez brúsny tanier. Na kompenzáciu opotrebenia diamantového brúsneho taniera je možné ochranný kryt výškovo prestaviť.

Pri znížení upínacej sily je možné upnutie doregulovat' utiahnutím skrutky s vnútorným šest'hranom na upínacej páke.

Pripojenie odsávacieho zariadenia

i UPOZORNENIE

Odporúča sa použitie špeciálneho vysávača triedy M firmy FLEX.

Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatel'om vysávača, aby obstaral vhodný adaptér.

Zapnutie a vypnutie elektrického náradia

Krátkodobá prevádzka bez zaskočenia:

1. 2. 3.

Najskôr stlačte blokovanie zapnutia. Potom stlačte a pevne držte vypínač. Uvolnite blokovanie zapnutia.
■ Na vypnutie vypínač uvol'nite.

Trvalá prevádzka so zaskočením:

1. 2.1 3. 4.

Najskôr stlačte a pevne držte blokovanie zapnutia, potom vypínač.
■ Na zaskočenie držte stlačený aretačný gombík a uvolnite vypínač. Uvolnite blokovanie zapnutia.

UPOZORNENIE

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostať do kontaktu s ostrými vyčnievajúcimi predmetmi. Nebezpečenstvo spätného rázu!

Poškodenia brúsneho taniera. Pri poškodení alebo silnom opotrebení brúsneho taniera tento tanier bezpodmienečne vymeňte.

POZOR!

1. Upevnite brúsny prostriedok.
2. Pripojte odsávacie zariadenie.
3. Zastrčte sietovú zástrčku.

4. Zapnite odsávacie zariadenie.

5. Zapnite náradie.

6. Nasad'te sanačnú brúsku na pracovnú plochu. Kefový veniec musí byť v jednej rovine s pracovnou plochou.

Person using a power tool on a workbench (no visible text or symbols)

1. Zvýšte prítlak, aby sa brúsny tanier dostal do kontaktu s pracovnou plochou. Sanačnou brúskou pri tom pohybujte prekrývajúcimi sa, kývavými pohybmi.

2. Na brúsenie v rohoch:

- Vypnite náradie a počkajte, kým sa brúsny nástroj nezastaví.

Ochranný kryt je vybavený kefovým vencom. Tento veniec plní dve funkcie:

• Pretože kefový veniec prečnieva cez povrch brúsneho taniera, dostane sa do kontaktu s pracovnou plochou najskôr. Tým sa brúsny tanier nastaví rovnobežne s pracovnou plochou, skôr ako sa s ňou dostane do kontaktu brúsny prostriedok. Tým sa zabráni kosákovitému prehlíbeniu okrajom brúsneho taniera.
  – Veniec zadržiava prach, kým sa neodsaje vysávačom.

Ak je kefový veniec poškodený alebo nadmerne opotrebovaný, mal by sa vymenit. Sadu náhradných kief možno obdržať v každom servisnom centre FLEX.

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.

Čistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.
■ Vyčistite ochranný kryt a otočný okrajový segment suchým stlačeným vzduchom.

Opravy

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

UPOZORNENIE

Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Čalšie príslušenstvo, najmä pracovné nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:

www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Len pre krajiny EÚ

Podl'a európskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Zodpovednosť za technické podklady:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodborným použitím alebo v spojitosti s výrobkami iných výrobcov.

Sisukord
