MANUAL DE UTILIZADOR ZEUS04EM CONCEPTRONIC

Guia de Instalação Rápida

Conceptronic UPS

1. Capacity

ZEUS01E / ZEUS01ES (650VA 360W), ZEUS02E / ZEUS02ES (850VA 480W), ZEUS03E / ZEUS03EM (1200VA 720W), ZEUS04E / ZEUS04EM (2200VA 1320W), ZEUS07E / ZEUS07ES (1000VA 600W), ZEUS08E / ZEUS08EM (1500VA 900W)

2. Product overview

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07

1. LCD Display

2. Power Switch

2. Resumo do produto

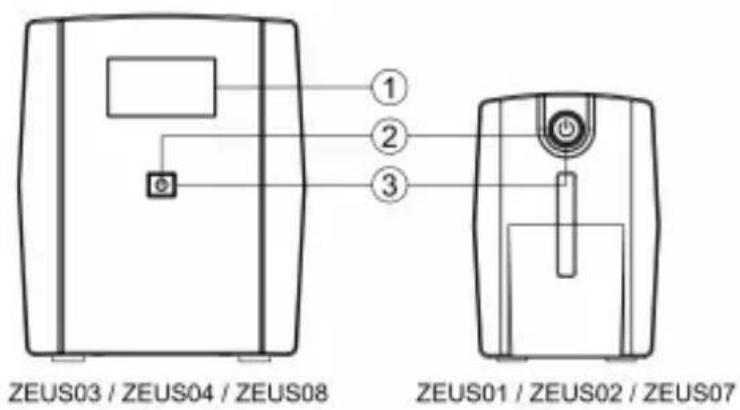

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07

1. LCD Display
2. Botão de energia

Pressione o botão durante 2 segundos para ligar ou desligar a UPS.

1. Indicadores LED

Este LED acende quando a UPS estiver a funcionar.

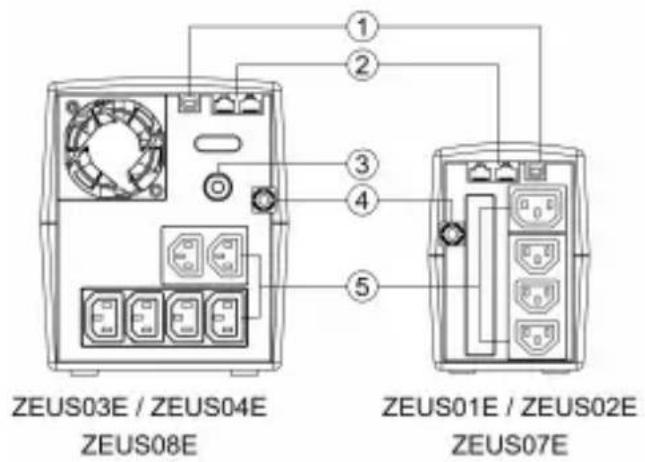

ZEUS03E / ZEUS04E ZEUS08E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E ZEUS07E

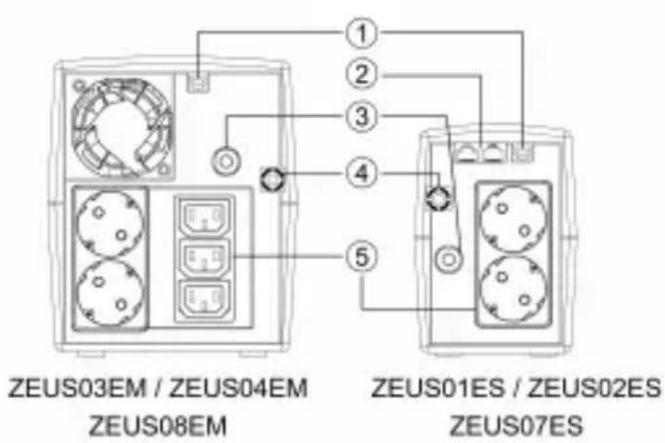

ZEUS03EM / ZEUS04EM ZEUS08EM ZEUS01ES / ZEUS02ES ZEUS07ES

1. Porta USB

Esta porta permite a ligação e comunicação da porta USB do computador à unidade UPS.

1. Proteção de Internet para modem/LAN

(ZEUS01E/01ES/02E/02ES/03E/04E/07E/07ES/08E)

As portas de proteção de comunicação protegerão qualquer modem, fax, linha telefónica ou cabo de rede.

1. Disjuntor

O disjuntor oferece uma proteção ideal contra sobrecargas.

1. Tomada de cabo de alimentação

2. Tomadas de bateria de reserva com proteção contra picos de tensão

Oferecem bateria de reserva e proteção contra picos de tensão. Asseguram o fornecimento de energia aos equipamentos ligados durante um perí odo de tempo em caso de falha de energia.

ZEUS01 / ZEUS02 / ZEUS07

Definições de alarme

	Estado do LED	Alarme
Normal	LED aceso	desativado
Descarga da bateria	Pisca uma vez a cada 30 segundos	Um aviso sonoro a cada 30 segundos
Bateria fraca	Pisca uma vez a cada 2 segundos	Um aviso sonoro a cada 2 segundos
Sobrecarga	Pisca uma vez a cada 0,5 segundos	Um aviso sonoro a cada 0,5 segundos
Desligado, modo de carregamento	LED apagado	desativado
Falha	LED apagado	Alarme contí nuo

Definição de interrupção do som: O alarme sonoro pode ser desativado ou ativado pressionando rapidamente o botão de energia duas vezes. A predefinição é Alarme ativado. Serão emitidos dois breves avisos sonoros quando o alarme for ativado.

ZEUS03 / ZEUS04 / ZEUS08

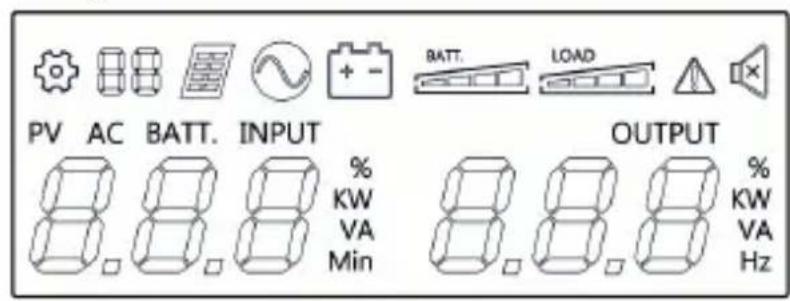

Definições dos indicadores do LCD

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Item de definição		Modo de linha
	Modo PV		Modo de bateria
	Falha	[HHDB]	Som desativado
	Modo de bateria: Capacidade da bateriaModo de linha:1. Bateria a carregar: iluminação alternada dos ní veis2. Bateria totalmente carregada: aceso3. Modo de linha sem carregador:Capacidade da bateria		Ní vel de carga

3. Instalação & Utilização

Guia de instalação do hardware

1. A sua nova UPS poderá ser imediatamente utilizada. Contudo, é recomendado que a bateria seja carregada durante pelo menos 8 horas para garantir que a capacidade máxima da bateria é atingida. Durante a expedição e o armazenamento poderá ocorrer perda de carga da bateria. Para carregar a bateria, mantenha a unidade ligada a uma tomada CA. A unidade irá carregar quer esteja ligada ou desligada.
2. Com a unidade UPS desligada, ligue o computador, monitor e qualquer dispositivo de armazenamento de dados alimentado externamente (unidade Zip, Jazz, unidade de fita), etc. às tomadas da bateria. NÃ O ligue impressoras a laser, fotocopiadoras, aquecedores, aspiradores, destruidores de papel ou outros dispositivos elétricos de grandes dimensões às tomadas da bateria. Os requisitos energéticos destes dispositivos irão sobrecarregar e possivelmente danificar a unidade.
3. Ligue a UPS a uma tomada com 2 terminais, 3 fios e com ligação à terra (tomada elétrica). Certifique-se de que a tomada elétrica está protegida por um fusí vel ou disjuntor e não está ligada a equipamentos com requisitos energéticos elevados (por exemplo, ar condicionado, frigorí fico, fotocopiadora, etc.). Evite utilizar cabos de extensão.
4. Pressione o botão de energia para ligar a unidade. O indicador de energia irá acender e a unidade emitirá um "aviso sonoro".
5. Caso seja detetada uma sobrecarga, será emitido um alarme sonoro e a unidade emitirá um aviso sonoro longo. Para corrigir esse problema, desligue a UPS e desligue pelo menos um equipamento das tomadas da bateria. Aguarde 10 segundos. Certifique-se de que o disjuntor/fusí vel está em condições normais e, em seguida, ligue a UPS.
6. Para manter a carga ideal da bateria, mantenha a UPS sempre ligada a uma tomada CA.
7. Para armazenar a UPS durante um período prolongado, cubra-a e armazene-a com a bateria totalmente carregada. Recarregue a bateria a cada três meses para manter a capacidade da bateria.

Instalação do software no PC

O software de gestão Power Master oferece uma interface intuitiva para os seus sistemas de energia. A interface gráfica de utilizador é intuitiva e apresenta informações de energia essenciais. Siga o procedimento indicado abaixo para instalar o software.

Procedimento de instalação:

1. Transfira o software Power Master+ a partir do website:

1. Faça duplo clique no ficheiro e siga os passos de instalação. Quando o seu computador reiniciar, o í cone do software Power Master será exibido no tabuleiro do sistema.

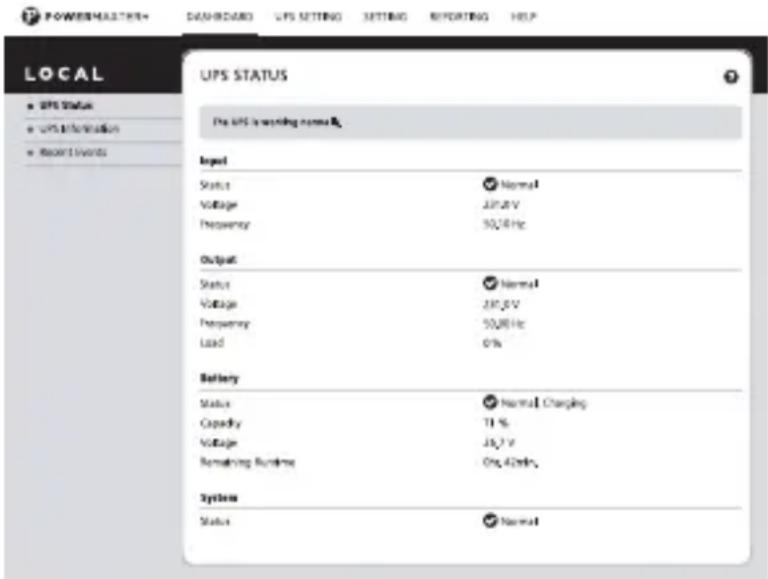

POWERMASTEN DASHBOARD UPS SETTING SETTING REPORTING HELP LOCAL UPS STATUS Pre UPS is warning name B. Input Status Normal Voltage 237.2V Frequency 50/8 Hz Output Status Normal Voltage 237.2V Frequency 50/8 Hz Load 0 % Battery Status Normal Charging Capacity 11 % Voltage 237.2 V Remaining Runtime On, 42 hrs. System Status Normal

Resolução de problemas

Sintoma	Causa provável	Solução
A UPS não atinge a autonomia esperada	As baterias não estão totalmente carregadas.	Carregue a bateria deixando a UPS ligada.
A UPS não liga	O botão para ligar/desligar foi concebido para impedir danos causados pelo encerramento e ligação rápidos do aparelho.	Desligue a UPS. Aguarde 10 segundos e, em seguida, ligue a UPS.
	A unidade não está ligada a uma tomada CA.	A unidade deve estar ligada a uma tomada 230V CA 50/60Hz.
As tomadas não fornecem energia aos equipamentos	O disjuntor disparou devido a sobrecarga	Desligue a UPS e desligue o cabo de pelo menos um equipamento ligado. Desligue o cabo de alimentação da UPS e, em seguida, pressione o botão do disjuntor.
	As baterias estão descarregadas	Permita que a unidade recarregue durante pelo menos 4 horas.

Atenção

• Para evitar o risco de incêndio ou choque elétrico, instale a UPS numa área interior com temperatura e humidade controladas, e livre de contaminantes condutores.
• Risco de choque elétrico, não remover a cobertura. Não existem componentes suscetíveis de manutenção por parte do utilizador. As reparações devem ser realizadas por pessoal qualificado.
• Risco de choque elétrico, os componentes com corrente perigosa no interior desta UPS podem receber energia da bateria mesmo quando a alimentação AC estiver desligada.
• Risco de choque elétrico, o circuito da bateria não está isolado da entrada AC, poderá existir voltagem perigosa entre os terminais da bateria e a terra. Teste antes de tocar.
• Para evitar o risco de incêndio ou choque elétrico, instale em uma área interna controlada em termos de temperatura e umidade, livre de contaminantes condutivos. (Consulte as especificações para a faixa aceitável de temperatura e umidade.)
• Para reduzir o risco de superaquecimento do UPS, não cubra as aberturas de resfriamento do UPS e evite expor a unidade diretamente à luz solar ou instalá-la perto de eletrodomésticos que emitem calor, como aquecedores ou fornos.
• Não conecte itens não relacionados a computadores, como equipamentos médicos, equipamentos de suporte à vida, fornos de micro-ondas ou aspiradores de pó ao UPS.
• Não conecte a entrada do UPS à sua própria saí da.
• Não permita que líquidos ou objetos estranhos entrem no UPS. Não coloque bebidas ou qualquer outro recipiente que contenha lí quidos em cima ou perto da unidade.
• Em caso de emergência, pressione o botão DESLIGAR e desconecte o cabo de alimentação da fonte de alimentação CA para desativar corretamente o UPS.
• Não conecte uma régua de energia ou supressor de surtos ao UPS.
• Desconecte o UPS antes de limpar e não use líquido ou detergente em spray.
• A manutenção das baterias deve ser realizada ou supervisionada por pessoal experiente em baterias e nas precauções necessárias. Mantenha pessoal não autorizado longe das baterias.
• A alimentação da bateria deve ser desconectada nos polos positivo e negativo nos conectores rápidos da bateria quando for necessário fazer trabalhos de manutenção ou serviço dentro do UPS.
• Ao substituir as baterias, use o mesmo número e tipo de baterias.
• Não descarte as baterias no fogo. A bateria pode explodir. Não abra ou mutila a bateria ou baterias. O eletrólito liberado é prejudicial para a pele e os olhos.
• Use a fonte de alimentação apenas em uma tomada instalada o mais próximo possí vel do dispositivo e facilmente acessí vel e fácil de desconectar.
• Não conecte a fonte de alimentação em uma tomada escondida atrás de algum móvel.

PORTUGUÊS

• Não cubra a fonte de alimentação conectada à tomada.
• Utilize o produto exclusivamente em espaços interiores secos e proteja-o da humidade.
• Em caso de dúvida ou mau funcionamento do adaptador de energia, interrompa o uso e entre em contato com nosso suporte ao cliente ou um centro de serviço autorizado.
• Interrompa imediatamente o uso se o adaptador de energia apresentar danos visíveis, emitir odores incomuns ou ficar excessivamente quente.

Nota: Este manual contém instruções de segurança importantes. Siga todas as instruções cuidadosamente durante a instalação. Leia atentamente este manual antes de retirar da embalagem, instalar ou utilizar a UPS.

Nota: A UPS foi concebida para utilização apenas com cargas de computadores.

Eliminação de resí duos de pilhas e equipamentos elétricos: Elimine o produto e as pilhas num ponto de reciclagem. Não proceda à sua eliminação juntamente com o lixo doméstico. Elimine as pilhas somente quando estiverem totalmente descarregadas. O armazenamento/eliminação incorreto pode ser prejudicial para o ambiente e/ou provocar ferimentos.

Marcação CE: A Conceptronic declara que este produto respeita as diretivas listadas na secção “Declaração de conformidade”.
