Tipo de produto	Painel solar fotovoltaico
Marca	Velleman
Modelo	SOL100F
Potência máxima (Pmax)	100 W
Tensão na potência max (Vmp)	17,6 V
Corrente na potência max (Imp)	5,72 A
Tensão em circuito aberto (Voc)	21,1 V
Corrente de curto-circuito (Isc)	6,30 A
Tipo de células	Silício policristalino
Número de células	32 (4 x 8)
Tensão máxima do sistema	600 VCC
Temperatura de operação	-40 °C a +85 °C
NOCT	47 ± 2 °C
Tolerância de potência	± 5 %
Dimensões (C x L x espessura)	1150 x 535 x 3 mm
Peso	2,2 kg
Orientação recomendada	Para o sul, inclinação 0-20°
Montagem	Horizontal ou vertical, caixa de passagem voltada para cima
Conexão	Através de um controlador de carga (não incluído)
Cabo recomendado	Seção 2,5-4 mm², resistente a UV
Proteção contra corrosão	Aplicar vaselina nos cabos e terminais
Manutenção	Limpar regularmente, enxaguar com água limpa em ambiente marinho
Segurança	Cobrir o painel durante a instalação; nunca desconectar sob tensão
Garantia	24 meses (condições Velleman)

Perguntas frequentes - SOL100F VELLEMAN

Como instalar o painel solar SOL100F?

Monte o painel horizontalmente ou verticalmente com a caixa de passagem voltada para cima. Oriente-o para o sul com inclinação de 0 a 20°. Use um local com pouca sombra. Cubra o painel com material opaco durante a instalação para evitar risco de choque elétrico.

Qual tipo de cabo usar para conectar o painel?

Use um cabo resistente a UV com seção de 2,5 a 4 mm², como os cabos Velleman SOL/SPC3 (não incluídos). Conecte o terminal negativo ao terminal negativo do controlador de carga e o terminal positivo ao terminal positivo.

Posso conectar vários painéis SOL100F juntos?

Sim, você pode conectá-los em paralelo para aumentar a corrente (tensão idêntica) ou em série para aumentar a tensão. Em série, conecte o terminal positivo de um painel ao terminal negativo do seguinte. Certifique-se de que a tensão total não exceda 600 VCC.

Como limpar e fazer a manutenção do painel solar?

O painel não requer manutenção específica. Mantenha-o limpo e enxágue-o com água limpa, especialmente em ambiente marinho para evitar a formação de cristais de sal. Verifique regularmente as conexões e a montagem.

Quais são as precauções de segurança a serem tomadas?

Nunca desconecte um painel sob tensão. Durante a instalação, cubra o painel com material opaco (papelão) para evitar choque elétrico. Trabalhe em condições secas. Confie a instalação a um técnico qualificado se necessário.

Qual é a tensão máxima do sistema para este painel?

A tensão máxima do sistema é de 600 VCC. Não exceda esse valor ao conectar em série.

Este painel solar é adequado para uso à beira-mar?

Sim, mas proteja a instalação contra umidade para evitar corrosão. Aplique vaselina nos cabos e terminais e enxágue regularmente o painel com água limpa.

Qual é a garantia do painel solar Velleman SOL100F?

A garantia é de 24 meses para produtos de consumo, a partir da data de compra. Cobre defeitos de fabricação e materiais. Consulte o manual para condições detalhadas.

Como verificar o desempenho do painel?

Use um controlador de carga adequado para medir a tensão e a corrente. As especificações nominais são: Pmax 100 W, Vmp 17,6 V, Imp 5,72 A. A tolerância de potência é de ±5%.

Posso usar o painel sem controlador de carga?

Não, um controlador de carga é necessário para proteger a bateria contra sobrecarga e descarga excessiva. Conecte sempre o painel ao controlador antes de usar.

MANUAL DE UTILIZADOR SOL100F VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; de dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Atenção, risco de choque elétrico.

Os módulos fotovoltaicos geram CC quando expostos à luz solar ou a outras fontes de luz. Embora um único módulo produza uma tensão e corrente baixas, existe o risco de choques e queimaduras. O risco de choque elétrico aumenta à medida que os módulos são ligados em série. Cubra a parte frontal do módulo com um material opaco, como papelão, durante a instalação e o manuseamento do módulo. Trabalhe apenas num ambiente seco.

Leia e perceba todas as instruções antes de proceder à instalação do módulo. Contacte um técnico qualificado em caso de dúvidas.

Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

Nunca desligue um módulo que está sob carga.

Instale o módulo na horizontal ou na vertical, com a caixa de ligação na parte de cima. O módulo solar deve ficar virado para sul num ângulo de 0-20°. Tenha em consideração que se o módulo solar ficar encoberto pela sombra, a sua potência será reduzida consideravelmente. Escolha uma localização para o módulo onde exista a menor sombra possível.

Não use ferramentas metálicas afiadas ou quaisquer outras ferramentas que possam riscar a superfície do módulo.

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física...) a partir da posse, uso ou falha do produto.

• Use cabos de ligação apropriados - de preferência cabos resistentes aos raios UV com uma secção de 2,5 a 4 mm ^2 - dependendo do comprimento dos cabos e do tamanho do painel. Recomendamos a utilização dos cabos Velleman SOL/SPC3 (não incluídos).
• Ligue o polo negativo do painel ao polo negativo do controlador de carga (não incluído). Do mesmo modo, ligue o polo positivo do painel ao polo positivo do controlador de carga.

4.2 Geral

• Cubra os fios e os terminais com Vaseline ^ para os proteger contra a corrosão.
• Certifique-se de que a caixa de ligação está bem fechada de modo a evitar a entrada de humidade.
• Caso o módulo solar seja montado numa zona à beira-mar, é extremamente importante proteger a instalação contra a humidade e a corrosão provocada pela água salgada.

4.3 Esquemas

Ligação de Painel Único

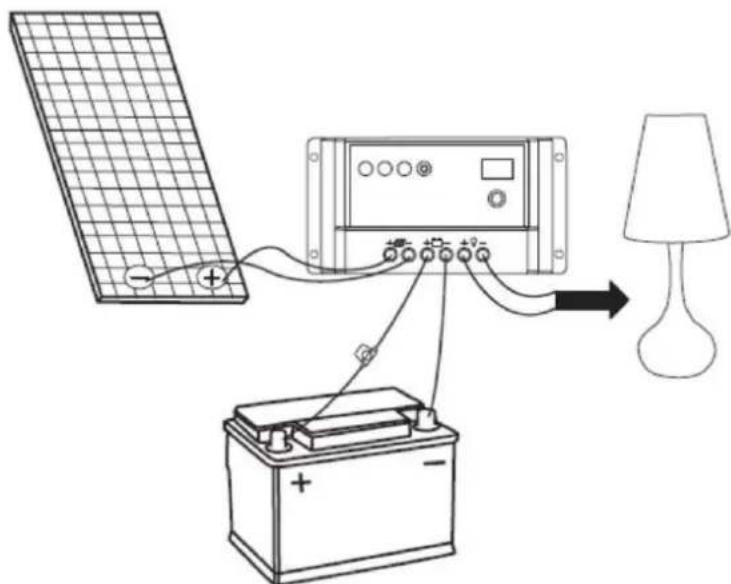

O módulo solar deve ser ligado a um sistema de bateria através de um controlador de carga.

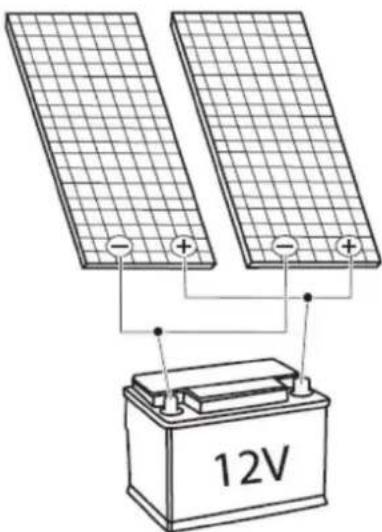

Ligue os seus módulos solares em paralelo ligando o positivo ao positivo e o negativo ao negativo.

Ligação em Série

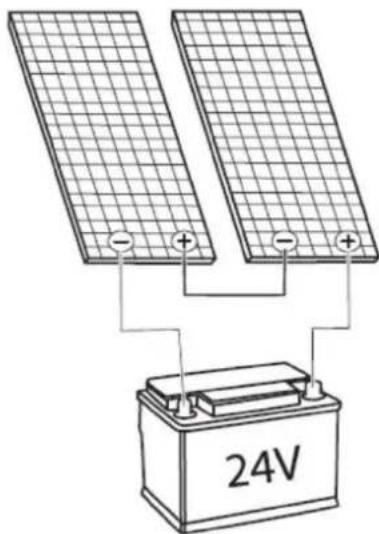

Ligue os seus módulos solares em série ligando o positivo do módulo ao negativo do módulo seguinte.

5. Limpeza e manutenção

Este aparelho não necessita de grande manutenção.

Mantenha o aparelho sempre limpo. Num ambiente marítimo, lave o aparelho frequentemente com água doce para evitar a acumulação de sal.

Verifique periodicamente as ligações elétricas e a cablagem.

Verifique periodicamente a montagem e a segurança.

6. Especificações

SOL50F

tensão máxima (Pmax) 50 W
tensão em Pmax (Vmp) 17.6 V
corrente em Pmax (Imp) 2.86 A
tensão em circuito-aberto (Voc) 21.1 V
corrente de curto-circuito (Ccc) 3.15 A
coeficiente de temperatura de Voc....(0.065 ± 0.015) %/°C
coeficiente de temperatura de Isc....-(80 ± 10) mV %/°C
coeficiente de temperatura da potência ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2) %/°C
temperatura de funcionamento....-40 °C a +85 °C
tensão máxima do sistema 600 VDC
tolerância de potência .... ± 5 %
células......célula solar de silício multi-cristalino
número de células e conexões....32 (4 x 8)
dimensões do módulo 645 x 535 x 3 mm (0.12")
peso....1.6 kg (3.56 lbs.)

SOL100F

tensão máxima (Pmax) 100 W
tensão em Pmax (Vmp) 17.6 V
corrente em Pmax (Imp) 5.72 A
tensão em circuito-aberto (Voc) 21.1 V
corrente de curto-circuito (Ccc) 6.30 A
coeficiente de temperatura de Voc....(0.065 ± 0.015) %/°C
coeficiente de temperatura de Isc....-(80 ± 10) mV %/°C
coeficiente de temperatura da potência ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2) %/°C
temperatura de funcionamento....-40 °C a +85 °C
tensão máxima do sistema 600 VDC
tolerância de potência .... ± 5 %
células......célula solar de silício multi-cristalino
número de células e conexões....32 (4 x 8)
dimensões do módulo 1150 x 535 x 3 mm (1.12")
peso....2.2 kg (7.68 lbs.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.
