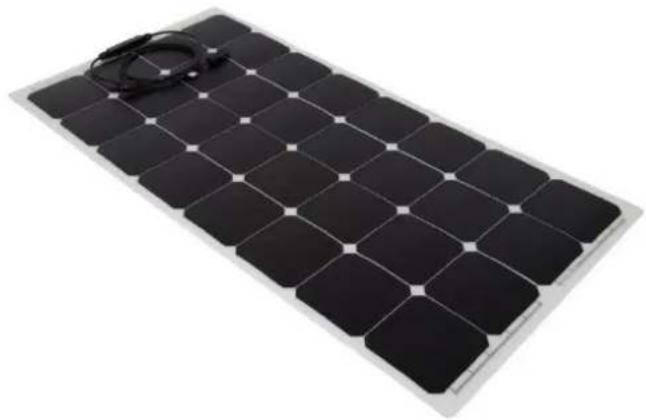

SOL100F - Solarmodul VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Photovoltaik-Solarmodul
Marke	Velleman
Modell	SOL100F
Maximale Leistung (Pmax)	100 W
Spannung bei max. Leistung (Vmp)	17,6 V
Strom bei max. Leistung (Imp)	5,72 A
Leerlaufspannung (Voc)	21,1 V
Kurzschlussstrom (Isc)	6,30 A
Zellentyp	Polykristallines Silizium
Anzahl der Zellen	32 (4 x 8)
Maximale Systemspannung	600 V DC
Betriebstemperatur	-40 °C bis +85 °C
NOCT	47 ± 2 °C
Leistungstoleranz	± 5 %
Abmessungen (L x B x Stärke)	1150 x 535 x 3 mm
Gewicht	2,2 kg
Empfohlene Ausrichtung	Nach Süden, Neigung 0-20°
Montage	Horizontal oder vertikal, Anschlussdose nach oben
Anschluss	Über Laderegler (nicht im Lieferumfang)
Empfohlenes Kabel	Querschnitt 2,5-4 mm², UV-beständig
Korrosionsschutz	Vaseline auf Kabel und Anschlüsse auftragen
Wartung	Regelmäßig reinigen, in Meerwasserumgebung mit klarem Wasser abspülen
Sicherheit	Panel während der Installation abdecken; niemals unter Spannung abklemmen
Garantie	24 Monate (Velleman-Bedingungen)

Häufig gestellte Fragen - SOL100F VELLEMAN

Wie installiere ich das Solarmodul SOL100F?

Montieren Sie das Panel horizontal oder vertikal mit der Anschlussdose nach oben. Richten Sie es nach Süden mit einer Neigung von 0 bis 20°. Verwenden Sie einen wenig schattigen Standort. Decken Sie das Panel während der Installation mit einem undurchsichtigen Material ab, um Stromschlaggefahr zu vermeiden.

Welcher Kabeltyp wird zum Anschließen des Panels verwendet?

Verwenden Sie ein UV-beständiges Kabel mit einem Querschnitt von 2,5 bis 4 mm², wie die Velleman-Kabel SOL/SPC3 (nicht im Lieferumfang). Verbinden Sie den Minuspol mit dem Minuspol des Ladereglers und den Pluspol mit dem Pluspol.

Kann ich mehrere SOL100F-Module miteinander verbinden?

Ja, Sie können sie parallel schalten, um den Strom zu erhöhen (gleiche Spannung), oder in Reihe, um die Spannung zu erhöhen. In Reihe verbinden Sie den Pluspol eines Panels mit dem Minuspol des nächsten. Stellen Sie sicher, dass die Gesamtspannung 600 V DC nicht überschreitet.

Wie reinige und warte ich das Solarmodul?

Das Panel erfordert keine spezielle Wartung. Halten Sie es sauber und spülen Sie es mit klarem Wasser ab, besonders in Meeresumgebungen, um die Bildung von Salzkristallen zu vermeiden. Überprüfen Sie regelmäßig die Anschlüsse und die Montage.

Welche Sicherheitsvorkehrungen sind zu treffen?

Nie ein Panel unter Spannung abklemmen. Decken Sie das Panel während der Installation mit einem undurchsichtigen Material (z.B. Karton) ab, um Stromschlag zu vermeiden. Arbeiten Sie unter trockenen Bedingungen. Überlassen Sie die Installation bei Bedarf einem qualifizierten Techniker.

Was ist die maximale Systemspannung für dieses Panel?

Die maximale Systemspannung beträgt 600 V DC. Überschreiten Sie diesen Wert nicht bei der Reihenschaltung.

Ist dieses Solarmodul für den Einsatz am Meer geeignet?

Ja, aber schützen Sie die Installation vor Feuchtigkeit, um Korrosion zu vermeiden. Tragen Sie Vaseline auf Kabel und Anschlüsse auf und spülen Sie das Panel regelmäßig mit klarem Wasser ab.

Wie hoch ist die Garantie für das Velleman SOL100F Solarmodul?

Die Garantie beträgt 24 Monate für Endverbraucherprodukte, ab Kaufdatum. Sie deckt Produktions- und Materialfehler ab. Lesen Sie die Anleitung für die detaillierten Bedingungen.

Wie überprüfe ich die Leistung des Panels?

Verwenden Sie einen geeigneten Laderegler, um Spannung und Strom zu messen. Die Nennwerte sind: Pmax 100 W, Vmp 17,6 V, Imp 5,72 A. Die Leistungstoleranz beträgt ±5 %.

Kann ich das Panel ohne Laderegler verwenden?

Nein, ein Laderegler ist erforderlich, um die Batterie vor Überladung und Tiefentladung zu schützen. Schließen Sie das Panel immer zuerst an den Laderegler an, bevor Sie es verwenden.

BEDIENUNGSANLEITUNG SOL100F VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Beh

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Achtung: Stromschlaggefahr!

Fotovoltaische Solarmodule erzeugen einen Gleichstrom, wenn diese dem Sonnenlicht oder anderem Licht ausgesetzt sind. Obwohl ein Solarmodul nur eine geringe Menge Spannung und Strom erzeugt, kann es elektrische Schläge und Brand verursachen. Diese Gefahr vergrößert sich, wenn mehrere Module in Serie angeschlossen werden. Bedecken Sie das Solarmodul während der Installation mit einem dichten und lichtundurchlässigen Material (z.B. Pappe). Arbeiten Sie ausschließlich in einer trockenen Umgebung.

Beachten Sie, dass Sie die Anweisungen völlig begreifen, bevor Sie das Solarmodul installieren. Setzen Sie sich im Zweifelsfall mit einem Fachmann in Verbindung.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.

Trennen Sie niemals ein stromführendes Solarmodul.

Montieren Sie das Modul horizontal oder vertikal mit der Anschlussbox nach oben. Montieren Sie das Solarmodul in Südlage mit einer Neigung von 0-20°. Beachten Sie, dass die Leistung des Solarmoduls im Schatten erheblich reduziert wird. Wählen Sie für die Montage einen Platz mit möglichst wenig schattenwerfenden Objekten.

Verwenden Sie kein spitzes Metallwerkzeug oder andere Dinge, mit denen das Modul beschädigt werden kann.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftun

Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.

Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Anschluss

4.1 Hinweise

• Verwenden Sie, abhängig von Kabellänge und Modulgröße, geeignete Kabel. Vorzugsweise UVbeständig von 2.5 - 4 mm². Verwenden Sie die Velleman-Kabel SOL/SPC3 (nicht mitgeliefert
• Verbinden Sie den negativen Pol des Solarmoduls mit dem negativen Pol des Solar-Ladereglers. Verbinden Sie den positiven Pol des Solarmoduls mit dem positiven Pol des Solar-Ladereglers.

4.2 Allgemeines

• Zum Schutz vor Korrosion, müssen Sie die Kabel und den Schraubblock mit Vaseline® schmieren.
• Stellen Sie sicher, dass die Anschlussbox hermetisch verschlossen ist, um Schäden durch Feuchtigkeit zu vermeiden.
• Schützen Sie das Solarmodul bei Montage in Meeresnähe vor eindringender Feuchtigkeit, um Korrosion (Salzwasser) zu vermeiden.

4.3 Schemen

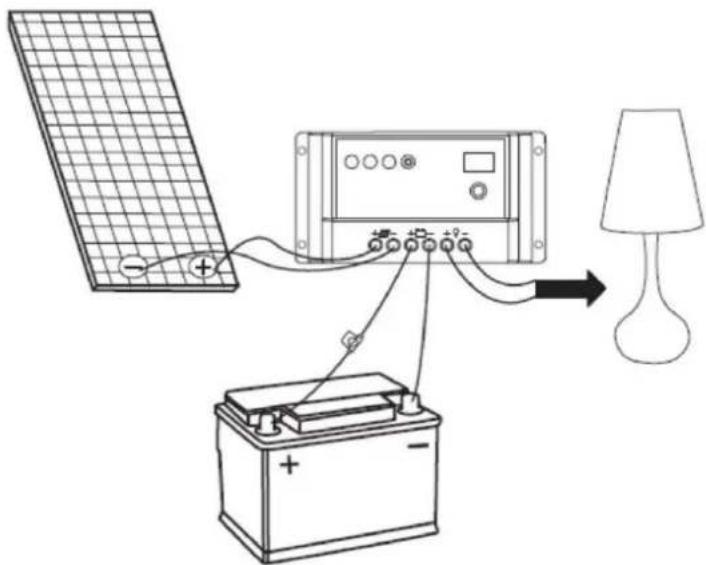

Ein Solarmodul anschließen

Schließen Sie das Solarmodul über einen Regler an ein Akkusystem an.

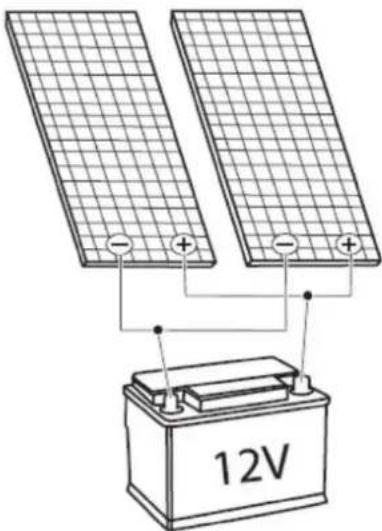

Paralleler Anschluss

Verbinden Sie Plus mit Plus und Minus mit Minus.

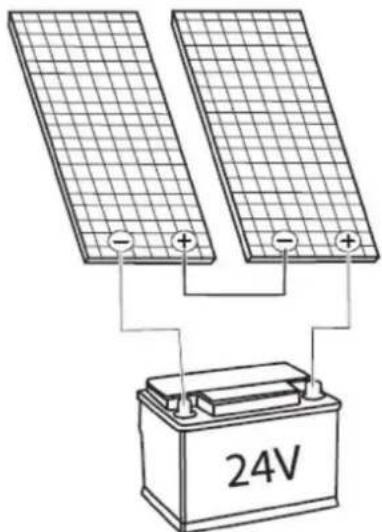

Serieller Anschluss

Verbinden Sie Plus des einen Moduls an Minus des anderen Moduls.

5. Reinigung und Wartung

Das Solarmodul ist wartungsfrei.

Halten Sie das Gerät sauber. Reinigen Sie das Solarmodul bei Montage in Meeresnähe regelmäßig mit klarem Wasser, um Korrosion (Salzwasser) zu vermeiden.

Überprüfen Sie regelmäßig die elektrischen Anschlüsse regelmatig und Kabel.

Überprüfen Sie regelmäßig die Montage.

6. Technische Daten

SOL50F

Maximalleistung (Pmax) 50 W
Spannung bei Maximalleistung (Vmp).... 17.6 V
Strom bei Maximalleistung (Imp).... 2.86 A
Leerlaufspannung (Voc)....21.1 V
Kurzschlussstrom (Isc) 3.15 A
Temperaturkoeffizient (Voc)....(0.065 ± 0.015) %/°C
Temperaturkoeffizient (Isc)....-(80 ± 10) mV %/°C
Temperaturkoeffizient (Leistung)....-(0.5 ± 0.05) %/°C
NOCT (Betriebstemperatur der Solarzelle unter Normalbedingungen) 47 ± 2 °C
Betriebstemperatur....-40 °C bis +85 °C
max. Systemspannung 600 VDC
Leistungstoleranz.... ± 5 %
Zellen....multikristalline Silicium-Zellen
Zellen pro Modul und Anschlüsse 32 (4 x 8)
Abmessungen (Modul).... 645 x 535 x 3 mm (0.12")
Gewicht....1.6 kg (3.56 lbs.)

SOL100F

Maximalleistung (Pmax) 100 W
Spannung bei Maximalleistung (Vmp).... 17.6 V
Strom bei Maximalleistung (Imp) 5.72 A
Leerlaufspannung (Voc) 21.1 V
Kurzschlussstrom (Isc) 6.30 A
Temperaturkoeffizient (Voc)....(0.065 ± 0.015) %/°C
Temperaturkoeffizient (Isc)....-(80 ± 10) mV %/°C
Temperaturkoeffizient (Leistung)....-(0.5 ± 0.05) %/°C
NOCT (Betriebstemperatur der Solarzelle unter Normalbedingungen) 47 ± 2 °C
Betriebstemperatur....-40 °C bis +85 °C
max. Systemspannung 600 VDC
Leistungstoleranz.... ± 5 %
Zellen....multikristalline Silicium-Zellen
Zellen pro Modul und Anschlüsse 32 (4 x 8)
Abmessungen (Modul)....1150 x 535 x 3 mm (1.12")
Gewicht....2.2 kg (7.68 lbs.)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EÜ. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50% im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinz

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jedé kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
