SOL100F - Panel solar VELLEMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar fotovoltaico
Marca	Velleman
Modelo	SOL100F
Potencia máxima (Pmax)	100 W
Tensión a potencia máxima (Vmp)	17,6 V
Corriente a potencia máxima (Imp)	5,72 A
Tensión en circuito abierto (Voc)	21,1 V
Corriente de cortocircuito (Isc)	6,30 A
Tipo de celdas	Silicio policristalino
Número de celdas	32 (4 x 8)
Tensión máxima del sistema	600 VCC
Temperatura de funcionamiento	-40 °C a +85 °C
NOCT	47 ± 2 °C
Tolerancia de potencia	± 5 %
Dimensiones (L x An x Espesor)	1150 x 535 x 3 mm
Peso	2,2 kg
Orientación recomendada	Hacia el sur, inclinación 0-20°
Montaje	Horizontal o vertical, caja de conexión hacia arriba
Conexión	Mediante regulador de carga (no incluido)
Cable recomendado	Sección 2,5-4 mm², resistente a los UV
Protección contra la corrosión	Aplicar vaselina en los cables y bornes
Mantenimiento	Limpiar regularmente, enjuagar con agua clara en entorno marino
Seguridad	Cubrir el panel durante la instalación; nunca desconectar bajo tensión
Garantía	24 meses (condiciones de Velleman)

Preguntas frecuentes - SOL100F VELLEMAN

¿Cómo instalar el panel solar SOL100F?

Monte el panel horizontal o verticalmente con la caja de conexión hacia arriba. Oriéntelo hacia el sur con una inclinación de 0 a 20°. Utilice una ubicación con poca sombra. Cubra el panel con un material opaco durante la instalación para evitar cualquier riesgo de electrocución.

¿Qué tipo de cable usar para conectar el panel?

Utilice un cable resistente a los UV de sección de 2,5 a 4 mm², como los cables Velleman SOL/SPC3 (no incluidos). Conecte el terminal negativo al terminal negativo del regulador de carga, y el terminal positivo al terminal positivo.

¿Puedo conectar varios paneles SOL100F juntos?

Sí, puede conectarlos en paralelo para aumentar la corriente (misma tensión) o en serie para aumentar la tensión. En serie, conecte el terminal positivo de un panel al terminal negativo del siguiente. Asegúrese de que la tensión total no supere 600 VCC.

¿Cómo limpiar y mantener el panel solar?

El panel no requiere ningún mantenimiento específico. Manténgalo limpio y enjuáguelo con agua clara, especialmente en entorno marino para evitar la formación de cristales de sal. Verifique regularmente las conexiones y el montaje.

¿Cuáles son las precauciones de seguridad a tomar?

Nunca desconecte un panel bajo tensión. Durante la instalación, cubra el panel con un material opaco (cartón) para evitar cualquier descarga eléctrica. Trabaje en condiciones secas. Confíe la instalación a un técnico calificado si es necesario.

¿Cuál es la tensión máxima del sistema para este panel?

La tensión máxima del sistema es de 600 VCC. No supere este valor al conectar en serie.

¿Este panel solar es adecuado para uso en la costa?

Sí, pero proteja la instalación contra la humedad para evitar la corrosión. Aplique vaselina en los cables y bornes, y enjuague regularmente el panel con agua clara.

¿Cuál es la garantía del panel solar Velleman SOL100F?

La garantía es de 24 meses para productos de consumo, a partir de la fecha de compra. Cubre defectos de fabricación y materiales. Consulte el manual para las condiciones detalladas.

¿Cómo verificar el rendimiento del panel?

Utilice un regulador de carga adecuado para medir la tensión y la corriente. Las especificaciones nominales son: Pmax 100 W, Vmp 17,6 V, Imp 5,72 A. La tolerancia de potencia es de ±5%.

¿Puedo usar el panel sin regulador de carga?

No, un regulador de carga es necesario para proteger la batería contra sobrecargas y descargas excesivas. Conecte siempre el panel al regulador antes de usarlo.

MANUAL DE USUARIO SOL100F VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Advertencia: iriesgo de descarga eléctrica!

Un panel fotovoltaico genera una corriente continua si está expuesto a la luz solar u otras fuentes luminosas. Aunque una sola placa genera sólo una baja corriente, puede causar descargas eléctricas y quemaduras. Este riesgo crece al conectar varias placas en serie. Durante la instalación, cubra la placa con un material denso y opaco (p. ej. cartón). Trabaje sólo en condiciones secas.

Lea el manual del usuario completamente antes de la instalación. Contacte un con un técnico cualificado en caso de dudas.

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

Nunca desconecte un panel solar bajo tensión.

Instale el aparato de manera horizontal o vertical con la caja de conexión en la parte superior. Asegúrese de que el panel solar esté dirigido al sur en un ángulo de 0-20°. Advertencia: La potencia disminuirá considerablemente al instalar el aparato a la sombra. Seleccione un lugar sin o con muy poco sombra.

No utilice herramientas de metal afiladas o herramientas similares que puedan dañar la superficie.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.

Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán si garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

Guarde este manual del usuario para cuando necesite consultarlo.

4. La conexión

4.1 Consejos

• Utilice los cables adecuados, preferentemente resistentes a los rayos UV, con una sección de 2.5 - 4 mm². Esto depende de la longitud de los cables y las dimensiones del panel. Utilice los cables de Velleman SOL/SPC3 (no incl.).
• Conecte el polo negativo del panel solar al polo negativo del regulador solar (no incl.). Conecte el polo positivo del panel solar al polo positivo del regulador solar.

4.2 General

• Aplique Vaselina ^ a los cables y terminales para protegerlos de corrosión.
• Asegúrese de la estanqueidad de la caja de conexión para evitar daños causados por la humedad.
• Si va a instalar el aparato en la costa, protéjalo de la humedad para evitar la corrosión (agua salada).

4.3 Esquemas

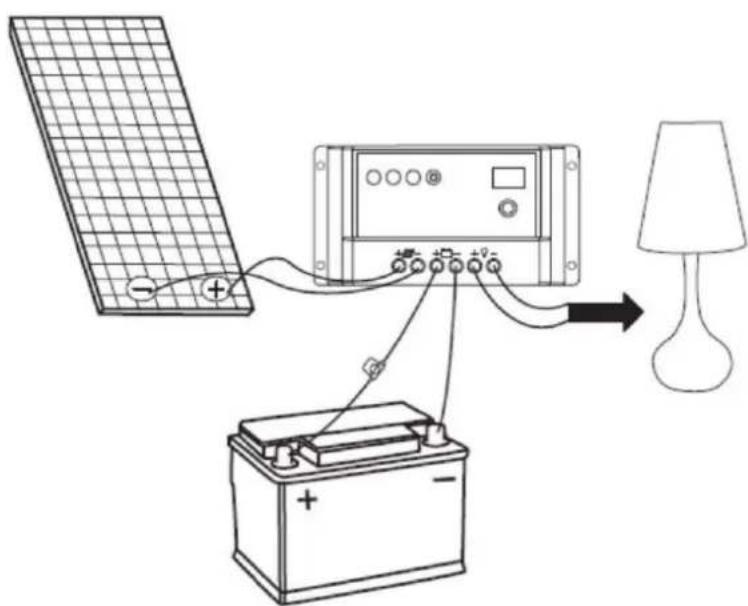

Conectar un solo panel solar

Utilice un regulador solar para conectar el panel solar a un sistema de batería.

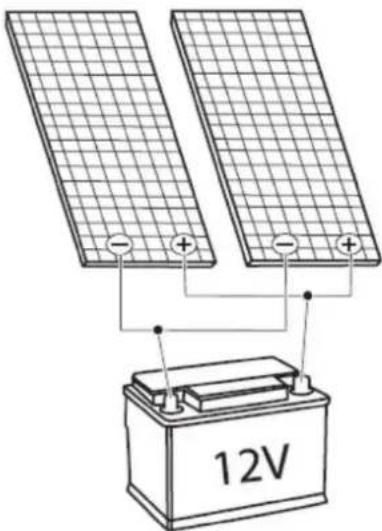

Conexión en paralelo

Conecte el polo positivo con el polo positivo y el polo negativo con el polo negativo.

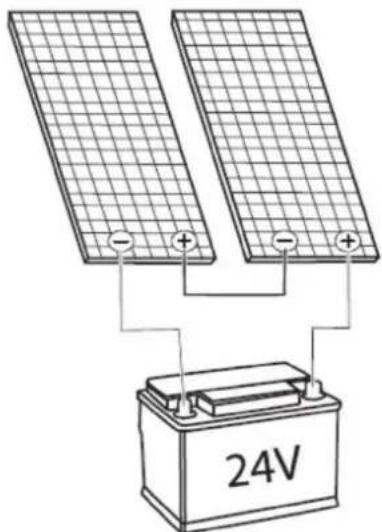

Conexión en serie

Conecte el positivo de un módulo al negativo del siguiente panel solar.

5. Limpieza y mantenimiento

El aparato no necesita un mantenimiento especial.

Mantenga el aparato limpio. Si el panel solar está instalado en la costa, límpielo regularmente con agua clara para evitar la corrosión (agua salada).

Compruebe regularmente las conexiones y el cableado.

Compruebe regularmente el montaje.

6. Especificaciones

SOL50F

máxima potencia (Pmax)....50 W
tensión para máxima potencia (Vmp)....17.6 V
corriente para máxima potencia (Imp) 2.86 A
tensión de circuito abierto (Voc) 21.1 V
corriente de cortocircuito (Isc) 3.15 A
coeficiente de temperatura (Voc)....(0.065 ± 0.015) %/°C
coeficiente de temperatura (Isc)....-(80 ± 10) mV %/°C
coeficiente de temperatura de la potencia....-(0.5 ± 0.05) %/°C
TONC (temperatura de operación nominal de la célula) 47 ± 2 °C
temperatura de funcionamiento.....de -40 °C a +85 °C
tensión de sistema máx....600 VDC
tolerancia de potencia .... ± 5 %
células...... silicio multicristalino
número de células y conexiones 32 (4 x 8)
dimensiones del módulo 645 x 535 x 3 mm (0.12")
peso....1.6 kg (3.56 lbs.)

SOL100F

máxima potencia (Pmax).... 100 W
tensión para máxima potencia (Vmp)....17.6 V
corriente para máxima potencia (Imp) 5.72 A
tensión de circuito abierto (Voc) 21.1 V
corriente de cortocircuito (Isc) 6.30 A
coeficiente de temperatura (Voc)....(0.065 ± 0.015) %/°C
coeficiente de temperatura (Isc)....-(80 ± 10) mV %/°C
coeficiente de temperatura de la potencia....-(0.5 ± 0.05) %/°C
TONC (temperatura de operación nominal de la célula) 47 ± 2 °C
temperatura de funcionamiento.....de -40 °C a +85 °C
tensión de sistema máx....600 VDC
tolerancia de potencia .... ± 5 %
células...... silicio multicristalino
número de células y conexiones 32 (4 x 8)
dimensiones del módulo 1150 x 535 x 3 mm (1.12")
peso....2.2 kg (7.68 lbs.)

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
