SOL10P - Painel solar VELLEMAN - Manual de utilização gratuito

Tipo de produto	Paineal solar fotovoltaico
Marca	Velleman
Modelo	SOL10P
Potência máxima (Pmax)	10 W
Tensão de potência máxima (Vmp)	17.6 V
Corrente de potência máxima (Imp)	0.58 A
Tensão de circuito aberto (Voc)	21.8 V
Corrente de curto-circuito (Isc)	0.61 A
Número de células	36 (4 x 9)
Tipo de células	Policristalino
Dimensões	356 x 253 x 30 mm
Peso	1.16 kg
Temperatura de operação	-40 °C a 85 °C
Tensão máxima do sistema	600 V CC
NOCT	47 ± 2 °C
Orientação recomendada	Para o sul, inclinação 0-20°
Conexão	Paralelo ou série via controlador de carga
Seção de cabo recomendada	1-2.5 mm², resistente a UV
Limpeza	Pano úmido, sem produtos agressivos
Índice de proteção	Não especificado (uso externo provável)
Garantia	24 meses (condições Velleman)

Perguntas frequentes - SOL10P VELLEMAN

Como instalar o painel solar SOL10P?

Monte o painel em uma superfície plana e estável, orientado para o sul com inclinação de 0 a 20°. Evite áreas sombreadas. A caixa de passagem deve estar voltada para cima. Fixe firmemente sem perfurar a moldura.

Como conectar o painel a uma bateria?

Use um controlador de carga entre o painel e a bateria. Conecte os terminais positivo e negativo com um cabo de seção 1-2.5 mm² resistente a UV. Verifique a polaridade e aperte o prendedor de cabo.

Posso conectar vários painéis SOL10P?

Sim, em paralelo (terminal positivo ao positivo e negativo ao negativo) para tensão de 12 V, ou em série (positivo de um painel ao negativo do seguinte) para tensão de 24 V. Use um controlador adequado.

Qual é a tensão de saída do painel?

A tensão de potência máxima (Vmp) é de 17.6 V, e a tensão de circuito aberto (Voc) é de 21.8 V. Esses valores variam com a insolação e a temperatura.

Como limpar o painel solar?

Limpe ocasionalmente com um pano úmido. Não use produtos químicos agressivos, solventes ou detergentes fortes para evitar danificar a superfície.

Quais são as precauções de segurança?

Não desmonte a caixa, os terminais estão sob tensão na presença de luz. Cubra o painel durante a fiação. Não dobre, perfure ou solde a moldura. Use ferramentas adequadas.

Qual é a vida útil do painel?

A vida útil típica de um painel solar policristalino é de 25 a 30 anos. A Velleman oferece uma garantia de 24 meses. A potência pode diminuir ligeiramente com o tempo.

Pode-se usar o SOL10P em tempo nublado?

Sim, mas a produção será reduzida. O painel funciona com luz difusa, mas a potência de saída diminui proporcionalmente à insolação.

Quais acessórios são necessários para a instalação?

Você precisará de cabos resistentes a UV (1-2.5 mm²), de um controlador de carga, de uma bateria, de um suporte de montagem (não fornecido) e eventualmente de conectores. Use vaselina nos terminais para evitar corrosão.

O que fazer em caso de falha ou defeito?

Consulte primeiro o manual. Se o problema persistir, entre em contato com seu revendedor com o comprovante de compra. A garantia cobre defeitos de fabricação por 24 meses. Não abra a caixa você mesmo.

MANUAL DE UTILIZADOR SOL10P VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

- Risco de descarga eléctrica ao tentar abrir o aparelho. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. Não tente abrir o aparelho. Recorra a pessoal qualificado se forem necessárias reparações. - Assim que o módulo solar fica exposto à luz (sol), os terminais na caixa de ligação ficam ativos. Para evitar curto-circuitos durante a montagem e ligação, mantenha os terminais afastado da luz ou cubra-os de modo a que não produzam energia. Retire a cobertura assim que as ligações tiverem sido feitas.

- Monte sempre o módulo numa superfície direita e plana. Não curve ou torça o módulo. - Nunca tente separar ou desmontar o módulo. - Evite perfurar ou soldar a estrutura sempre que possível. - Não use ferramentas metálicas afiadas ou quaisquer outras ferramentas que possam riscar a superfície do módulo. - Instale o módulo na horizontal ou na vertical, com a caixa de ligação na parte de cima. O módulo solar deve ficar virado para sul num ângulo de 0-20°. Tenha em consideração que se o módulo solar ficar encoberto pela sombra, a sua potência será reduzida consideravelmente. Escolha uma localização para o módulo onde exista a menor sombra possível.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman ^® na parte final deste manual do utilizador.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Todos os outros usos podem levar a um curto-circuito, queimaduras, eletrochoques, de colisão, etc. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

SOL10P/SOL30P/SOL60P

• Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

Veja as imagens na página 2 deste manual.

1	caixa de ligação
2	terminal negativo

3	terminal positivo

5. Ligação

1. Use um cabo apropriado - de preferência um cabo com resistência UV e uma secção de 1-2.5 mm ^2 - dependendo do comprimento do cabo e do tamanho do painel.
2. Abra a caixa de ligação. Passe o cabo através da braçadeira do cabo. Verifique cuidadosamente as marcas da polaridade no bloco de terminais e ligue os cabos positivo e negativo em conformidade. As marcas de polaridade encontram-se perto dos parafusos das braçadeiras dos cabos.

6. pontas

6.1 Geral

• Cubra os fios e os terminais com Vaselina ® para os proteger contra a corrosão.
• Certifique-se de que as braçadeiras ficam bem apertadas.
• Feche a tampa da caixa de ligação com firmeza de modo a impedir a entrada de humidade.
• Caso o módulo solar seja montado numa zona à beira-mar, é extremamente importante proteger a instalação contra a humidade e a corrosão provocada pela água salgada.

6.2 Geral

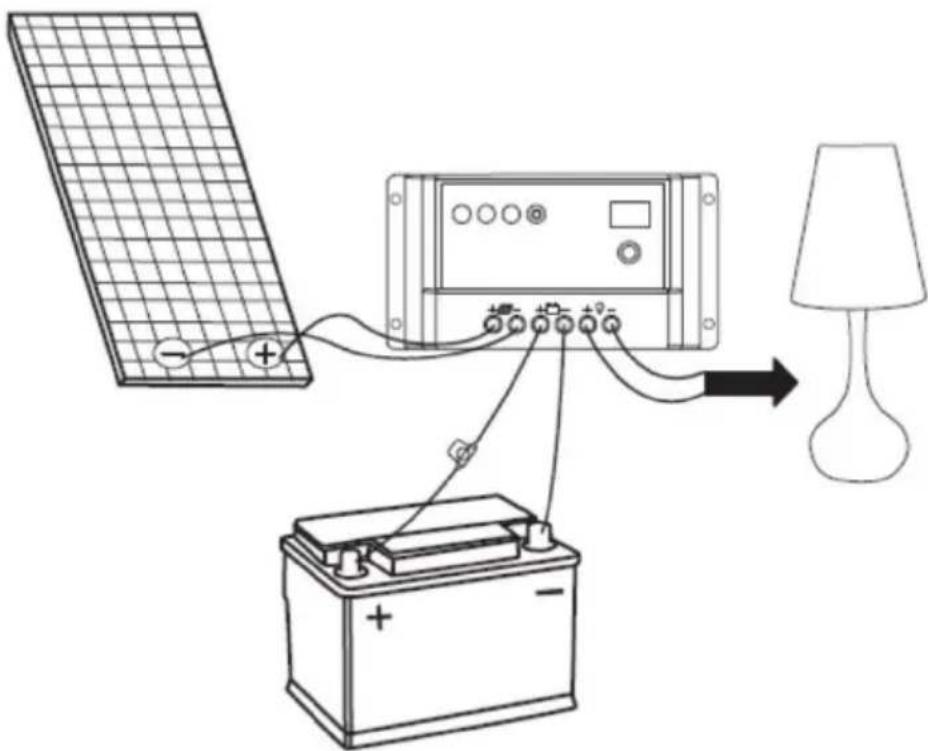

O módulo solar deve ser ligado a um sistema de bateria através de um controlador de carga.

Caso seja usado mais do que um painel, estes podem ser ligados em série ou em paralelo.

SOL10P/SOL30P/SOL60P

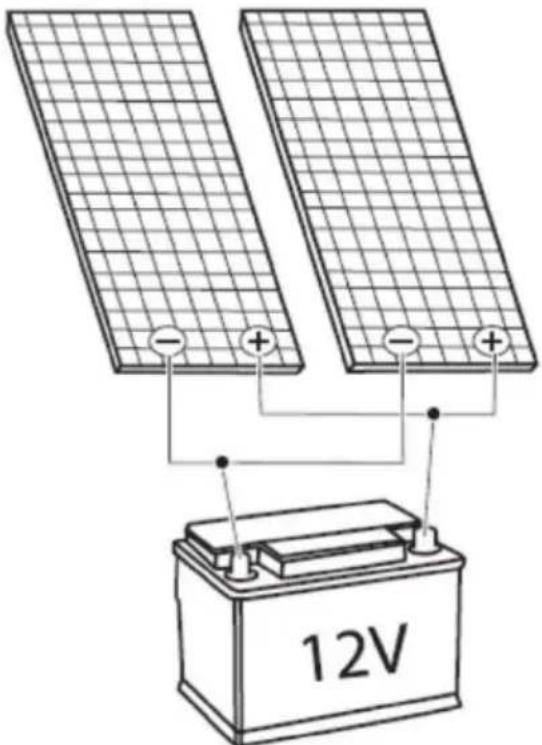

Ligação em Paralelo

Ligue os seus módulos solares em paralelo ligando o positivo ao positivo e o negativo ao negativo.

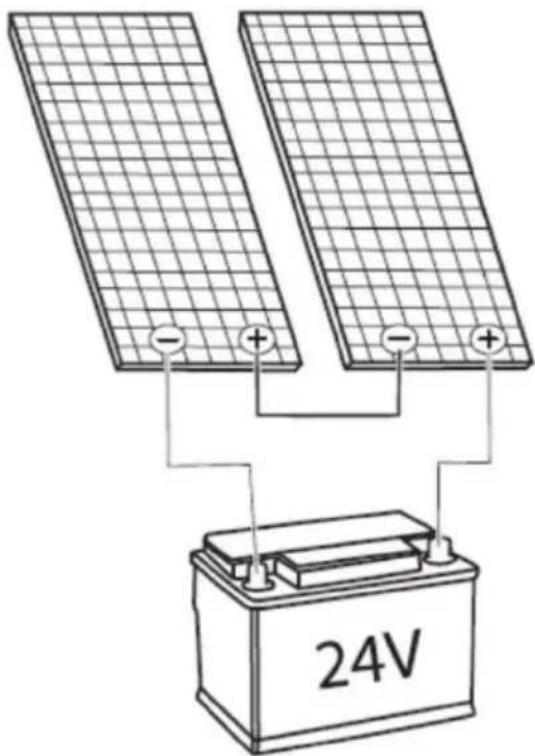

Ligação em Série:

Ligue os seus módulos solares em série ligando o positivo do módulo ao negativo do módulo seguinte.

7. Limpeza e manutenção

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

8. Especificações

tensão em Pmax (Vmp) 17.6 V
coeficiente de temperatura de Voc ....-(0.40 ± 0.05) %/°C
coeficiente de temperatura de Isc ......(0.065 ± 0.01) %/°C
coeficiente de temperatura da potência....-(0.5 ± 0.05) %/°C
NOCT (ar 20 °C; sol 0.8 kW/m vento 1 m/s) ....47 ± 2 °C
temperatura de funcionamento ....-40 °C a 85 °C
tensão máxima do sistema.... 600 VDC
tolerância de potência ....± 3 %
células...... células solares em silicone policristalino

SOL10P

tensão máxima (Pmax).... 10 W
corrente em Pmax (Imp).... 0.58 A
tensão em circuito-aberto (Voc).... 21.8 V
corrente de curto-circuito (Ccc) 0.61 A
n° de células e conexões.... 36 (4 x 9)
dimensões do módulo....356 x 253 x 30 mm
peso....1.16 kg (2.56 lb.)

SOL30P

tensão máxima (Pmax).... 30 W
corrente em Pmax (Imp).... 1.71 A
tensão em circuito-aberto (Voc).... 22 V
corrente de curto-circuito (Ccc) 1.81 A
nº de células e conexões....36 (2 x 18)
dimensões do módulo....650 x 350 x 30 mm
peso.... 3.1 kg (7.68 lb.)

SOL60P

tensão máxima (Pmax)....60 W
corrente em Pmax (Imp).... 3.46 A
tensão em circuito-aberto (Voc).... 22 V
corrente de curto-circuito (Ccc) 3.66 A
n° de células e conexões.... 36 (4 x 9)
dimensões do módulo....670 x 650 x 30 mm
peso....4.6 kg (10.14 lb.)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SÁ Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
