SOL10P - Zonnepaneel VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Soort product	Fotovoltaïsch zonnepaneel
Merk	Velleman
Model	SOL10P
Maximaal vermogen (Pmax)	10 W
Spanning bij maximaal vermogen (Vmp)	17.6 V
Stroom bij maximaal vermogen (Imp)	0.58 A
Open klemspanning (Voc)	21.8 V
Kortsluitstroom (Isc)	0.61 A
Aantal cellen	36 (4 x 9)
Type cellen	Polykristallijn
Afmetingen	356 x 253 x 30 mm
Gewicht	1.16 kg
Bedrijfstemperatuur	-40 °C tot 85 °C
Maximale systeemspanning	600 V DC
NOCT	47 ± 2 °C
Aanbevolen oriëntatie	Naar het zuiden, helling 0-20°
Aansluiting	Parallel of serie via laadregelaar
Aanbevolen kabeldoorsnede	1-2.5 mm², UV-bestendig
Reiniging	Vochtige doek, geen agressieve middelen
Beschermingsgraad	Niet gespecificeerd (buitengebruik waarschijnlijk)
Garantie	24 maanden (voorwaarden Velleman)

Veelgestelde vragen - SOL10P VELLEMAN

Hoe installeer ik het SOL10P zonnepaneel?

Monteer het paneel op een vlak en stabiel oppervlak, gericht naar het zuiden met een helling van 0 tot 20°. Vermijd schaduwrijke gebieden. De aansluitdoos moet naar boven wijzen. Bevestig stevig zonder in het frame te boren.

Hoe sluit ik het paneel aan op een accu?

Gebruik een laadregelaar tussen het paneel en de accu. Sluit de positieve en negatieve aansluitingen aan met een UV-bestendige kabel van 1-2.5 mm². Controleer de polariteit en draai de kabelwartel vast.

Kan ik meerdere SOL10P panelen aansluiten?

Ja, parallel (positief aan positief en negatief aan negatief) voor 12 V, of in serie (positief van het ene paneel aan negatief van het volgende) voor 24 V. Gebruik een geschikte laadregelaar.

Wat is de uitgangsspanning van het paneel?

De spanning bij maximaal vermogen (Vmp) is 17.6 V, en de open klemspanning (Voc) is 21.8 V. Deze waarden variëren met zonlicht en temperatuur.

Hoe reinig ik het zonnepaneel?

Reinig af en toe met een vochtige doek. Gebruik geen agressieve chemicaliën, oplosmiddelen of sterke reinigingsmiddelen om beschadiging van het oppervlak te voorkomen.

Wat zijn de veiligheidsmaatregelen?

Open de behuizing niet; de aansluitingen staan onder spanning bij licht. Bedek het paneel tijdens het bedraden. Buig, boor of soldeer niet in het frame. Gebruik geschikt gereedschap.

Wat is de levensduur van het paneel?

De typische levensduur van een polykristallijn zonnepaneel is 25 tot 30 jaar. Velleman geeft 24 maanden garantie. Het vermogen kan in de loop van de tijd licht afnemen.

Kan de SOL10P gebruikt worden bij bewolkt weer?

Ja, maar de opbrengst zal lager zijn. Het paneel werkt met diffuus licht, maar het vermogen neemt evenredig af met de zoninstraling.

Welke accessoires zijn nodig voor installatie?

U hebt UV-bestendige kabels (1-2.5 mm²), een laadregelaar, een accu, een montagebeugel (niet meegeleverd) en eventueel connectoren nodig. Gebruik vaseline op de aansluitingen om corrosie te voorkomen.

Wat te doen bij storing of defect?

Raadpleeg eerst de handleiding. Als het probleem aanhoudt, neem dan contact op met uw verkoper met het aankoopbewijs. De garantie dekt fabricagefouten gedurende 24 maanden. Open de behuizing niet zelf.

GEBRUIKSAANWIJZING SOL10P VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

- Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

- Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een vakman. - Wanneer het zonnepaneel wordt blootgesteld aan (direct) zonlicht, staan de aansluitklemmen in de doorvoerdoos onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten, bescherm het paneel tegen zonlicht of bedek het zodat het geen elektriciteit produceert tijdens de aansluiting. Verwijder de afdekking wanneer alle aansluitingen uitgevoerd zijn.

• Monteer het paneel steeds op een vlak en effen oppervlak. Buig of draai het paneel niet.
• Probeer het zonnepaneel niet te openen of te demonteren.
• Las of boor geen gaten in het frame.
• Gebruik geen scherpe metalen gereedschappen of andere voorwerpen die het oppervlak van het paneel kunnen beschadigen.
• Monteer het paneel horizontaal of verticaal met de doorvoerdoos naar boven. Richt het zonnepaneel op het zuiden, onder een hoek van 0-20°. Schaduw op zonnepanelen vermindert het vermogen aanzienlijk. Kies een montageplaats waar geen of zo weinig mogelijk schaduw valt.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

SOL10P/SOL30P/SOL60P

• Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

1	doorvoerdoos
2	negatieve aansluitklem

3	positieve aansluitklem

5. Aansluiting

1. Gebruik een geschikte kabel - bij voorkeur UV-bestendig met doorsnede van 1-2.5 mm² - afhankelijk van de kabellengte en de grootte van het paneel.
2. Open de doorvoerdoos. Voer de kabel door de kabelklem. Controleer zorgvuldig de polariteitsmarkeringen op het klemblok. Sluit de plus- en minkabel aan op het klemblok. De polariteitsmarkeringen bevinden zich naast de kabelklemschroeven.

6. Tips

6.1 Algemeen

• Smeer de kabels en polen met Vaseline ^ om ze tegen corrosie te beschermen.
• Zorg ervoor dat de kabelklem goed bevestigd is.
• Sluit het deksel van de doorvoerdoos zodat er geen vocht kan binnendringen.
• Wordt het zonnepaneel in de nabijheid van de zee gemonteerd, dan is het belangrijk om de installatie te beschermen tegen vocht, om corrosie door zeewater te voorkomen.

6.2 Algemeen

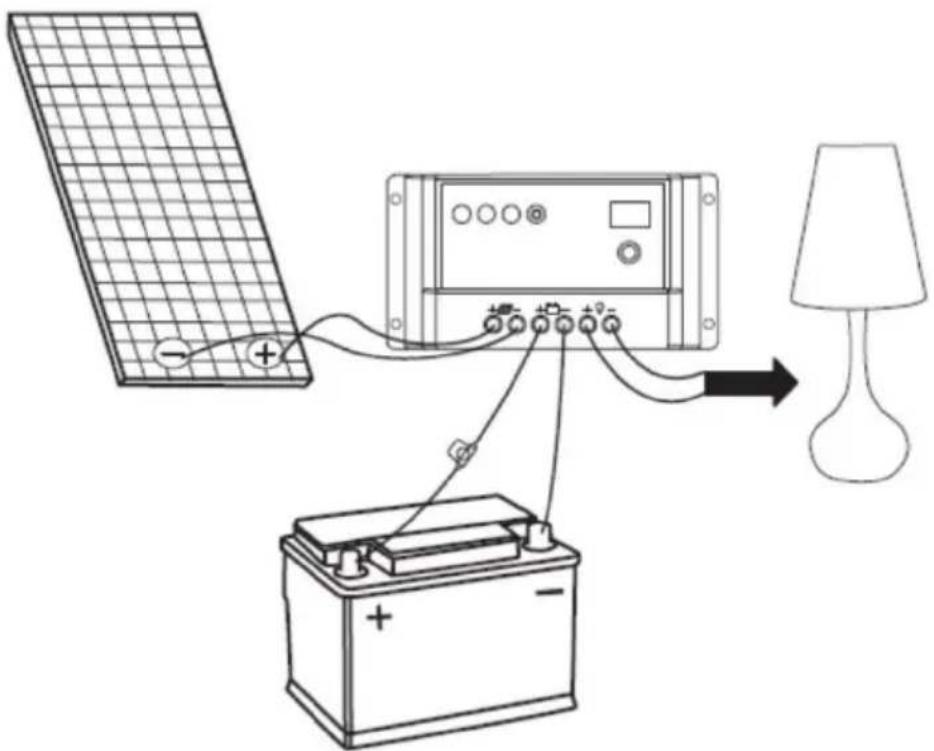

Het zonnepaneel moet via een laadregelaar op een batterijsysteem worden aangesloten.

Wanneer meerdere panelen worden gebruikt, dan kunnen deze zowel in serie als parallel geschakeld worden.

SOL10P/SOL30P/SOL60P

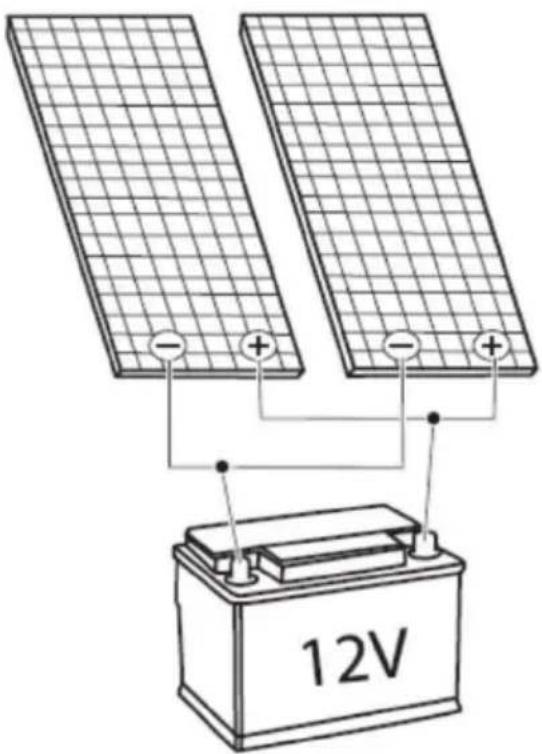

Parallelschakeling:

Bij een parallelschakeling worden de pluspolen met elkaar verbonden en de minpolen met elkaar verbonden.

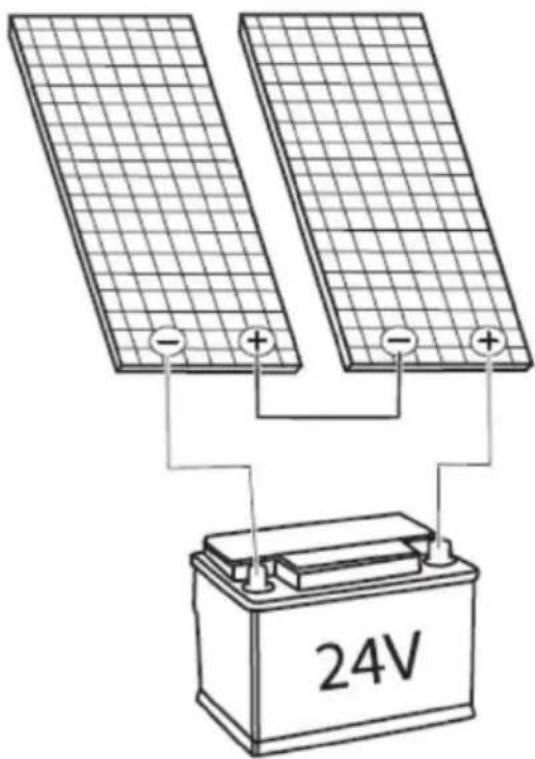

Serieschakeling:

Bij een serieschakeling worden de pluspolen van het ene paneel verbonden met de minpolen van het andere paneel.

7. Reiniging en onderhoud

Reinig het toestel af en toe met een vochtige doek. Gebruik geen bijtende chemische producten, reinigingsmiddelen of sterke detergenten.

8. Technische specificaties

spanning bij Pmax (Vmp) 17.6 V
temperatuurcoëfficiënt Voc....-(0.40 ± 0.05) %/°C
temperatuurcoëfficiënt Isc. (0.065 ±0.01) %/°C
temperatuurcoëfficiënt vermogen....-(0.5±0.05) %/°C
NOCT (wind 20 °C; zon 0.8 kW/m wind 1 m/s)....47 ± 2 °C
werktemperatuur ......-40 °C tot 85 °C
max. systeemspanning 600 VDC
vermogenstolerantie....± 3 %
cellen polykristallijne siliciumcellen

SOL10P

max.vermogen(Pmax)....10 W
stroom bij Pmax (Imp) 0.58 A
nullastspanning (Voc) 21.8 V
kortsluitstroom (Isc) 0.61 A
aantal cellen en aansluitingen.... 36 (4 x 9)
afmetingen paneel 356 x 253 x 30 mm
gewicht....1.16 kg (2.56 lb.)

SOL30P

max.vermogen(Pmax) 30 W
stroom bij Pmax (Imp) 1.71 A
nullastspanning (Voc) 22 V
kortsluitstroom (Isc) 1.81 A
aantal cellen en aansluitingen....36 (2 x 18)
afmetingen paneel 650 x 350 x 30 mm
gewicht.... 3.1 kg (7.68 lb.)

SOL60P

max.vermogen(Pmax) 60 W
stroom bij Pmax (Imp) 3.46 A
nullastspanning (Voc) 22 V
kortsluitstroom (Isc) 3.66 A
aantal cellen en aansluitingen.... 36 (4 x 9)
afmetingen paneel 670 x 650 x 30 mm
gewicht....4.6 kg (10.14 lb.)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en

levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
