Type product	Fotovoltaïsch zonnepaneel
Merk	Velleman
Model	SOL50F
Maximaal vermogen (Pmax)	50 W
Spanning bij maximaal vermogen (Vmp)	17,6 V
Stroom bij maximaal vermogen (Imp)	2,86 A
Openklemspanning (Voc)	21,1 V
Kortsluitstroom (Isc)	3,15 A
Celtype	Polykristallijn silicium
Aantal cellen	32 (4 x 8)
Maximale systeemspanning	600 VDC
Vermogenstolerantie	±5 %
Bedrijfstemperatuur	-40 °C tot +85 °C
NOCT (nominale bedrijfstemperatuur cel)	47 ± 2 °C
Afmetingen	645 x 535 x 3 mm
Gewicht	1,6 kg
Aanbevolen oriëntatie	Zuid, helling 0-20°
Gebruik	Batterijvoedingssysteem met laadregelaar
Aansluiting	Positieve en negatieve aansluitklemmen aan te sluiten op de laadregelaar (niet inbegrepen)
Onderhoud	Regelmatig reinigen met schoon water (vooral in maritieme omgeving); controleer aansluitingen en montage
Veiligheid	Elektrocutiegevaar; niet onder spanning loskoppelen; bedek het paneel tijdens installatie

Veelgestelde vragen - SOL50F VELLEMAN

Hoe installeer ik het SOL50F zonnepaneel?

Monteer het paneel horizontaal of verticaal, met de aansluitdoos naar boven. Richt het naar het zuiden met een helling van 0 tot 20°. Kies een locatie met weinig schaduw. Bedek het paneel met een ondoorzichtig materiaal tijdens de installatie om elektrocutiegevaar te voorkomen.

Welk type kabel moet ik gebruiken voor de aansluiting?

Gebruik een geschikte kabel, bij voorkeur een UV-bestendige kabel met doorsnede 2,5 tot 4 mm². Velleman beveelt de SOL/SPC3 kabels aan (niet inbegrepen). Smeer de kabels en aansluitingen in met vaseline om corrosie te voorkomen.

Kan ik meerdere SOL50F panelen aansluiten?

Ja, u kunt meerdere panelen parallel aansluiten (positieve klemmen samen, negatieve klemmen samen) om een spanning van 12 V te behouden, of in serie (positief van het ene paneel naar negatief van het volgende) om 24 V te bereiken. Gebruik een geschikte laadregelaar.

Hoe reinig ik het zonnepaneel?

Het paneel vereist geen specifiek onderhoud, maar moet schoon blijven. In maritieme omgeving regelmatig spoelen met schoon water om zoutkristallen te voorkomen. Gebruik geen scherpe metalen gereedschappen die het oppervlak kunnen beschadigen.

Welke veiligheidsmaatregelen moet ik nemen?

Elektrocutiegevaar: nooit een paneel onder spanning loskoppelen. Bedek het paneel tijdens installatie met een dicht en ondoorzichtig materiaal (karton). Werk in droge omstandigheden. Schakel een gekwalificeerde technicus in bij twijfel.

Wat is de optimale oriëntatie voor het paneel?

Richt het paneel naar het zuiden met een helling van 0 tot 20° om de blootstelling aan zonlicht te maximaliseren. Vermijd schaduwrijke gebieden. Het uitgangsvermogen wordt verminderd als het paneel in de schaduw staat.

Kan ik het paneel gebruiken zonder laadregelaar?

Nee, het zonnepaneel moet worden aangesloten op een batterijvoedingssysteem via een laadregelaar. De regelaar beschermt de batterij tegen overladen en diepontlading.

Welke batterijspanning is geschikt voor de SOL50F?

Het paneel heeft een nominale spanning van 12 V (Vmp 17,6 V). Het is ontworpen om 12 V batterijen op te laden via een laadregelaar. Voor een 24 V batterij sluit u twee panelen in serie aan.

Wat moet ik doen als het paneel beschadigd is?

Als het paneel tijdens transport beschadigd is, installeer het dan niet en neem contact op met uw verkoper. Schade door verkeerd gebruik of modificatie valt niet onder de garantie. De garantie is 24 maanden voor fabricagefouten.

Is het SOL50F paneel gegarandeerd?

Ja, Velleman biedt een garantie van 24 maanden tegen productie- of materiaalfouten vanaf de aankoopdatum. Voor claims retourneert u het apparaat met het originele aankoopbewijs in de originele verpakking. Sommige voorwaarden zijn van toepassing (professioneel gebruik verkort de garantie tot 6 maanden).

GEBRUIKSAANWIJZING SOL50F VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neer. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Elektrocutiegevaar.

Fotovoltaïsche panelen genereren een gelijkstroom wanneer ze aan het zonlicht of ander licht zijn blootgesteld. Hoewel een enkel paneel een geringe hoeveelheid spanning en stroom produceert, kan deze hoeveelheid elektroshocks en brandgevaar met zich meebrengen. Dit gevaar groeit naarmate er meer zonnepanelen in serie worden aangesloten. Bedek tijdens het installeren het paneel met een dicht en ondoorschijnend materiaal zoals karton. Werk in een droge omgeving.

Zorg ervoor dat u de instructies volledig begrijpt alvorens het paneel te installeren. Neem contact op met een geschoold technicus in geval van twijfel.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

U mag de module nooit ontkoppelen als deze onder spanning staat.

Monteer het paneel horizontaal of verticaal met de doorvoerdoos naar boven. Richt het zonnepaneel op het zuiden, onder een hoek van 0-20°. Schaduw op zonnepanelen vermindert het vermogen aanzienlijk. Kies een montageplaats waar geen of zo weinig mogelijk schaduw valt

Gebruik geen scherpe metalen gereedschappen of andere voorwerpen die het oppervlak van het paneel kunnen beschadigen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.

Bewaar deze handleiding voor verdere raadpleging.

4. Aansluiting

4.1 Tips

• Gebruik een geschikte aansluitkabels - bij voorkeur UV-bestendige kabels met doorsnede van 2.5-4 mm² - afhankelijk van de kabellengte en de grootte van het paneel. We raden aan om Velleman-kabels te gebruiken (SOL/SPC3, niet meegeleverd).
• Sluit de negatieve pool van het paneel aan op de negatieve pool van de laadregelaar (niet meegeleverd). Sluit ook de positieve pool aan op de positieve pool van de laadregelaar.

4.2 Algemeen

• Smeer kabels en polen in met Vaseline ^ om ze tegen corrosie te beschermen.
• Zorg ervoor dat de doorvoerdoos hermetisch gesloten is om beschadiging door vochtigheid tegen te gaan.
• Wordt het zonnepaneel in de nabijheid van de zee gemonteerd, dan is het belangrijk om de installatie te beschermen tegen vocht, om corrosie door zeewater te voorkomen.

4.3 Schema's

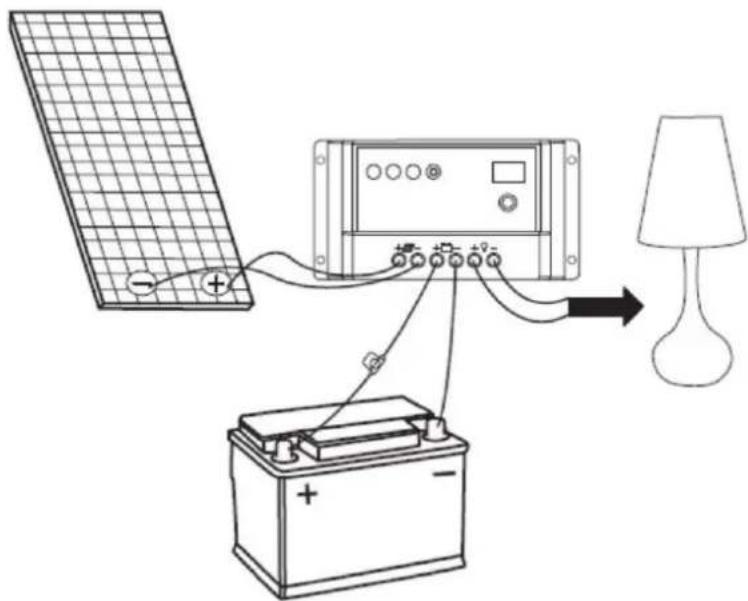

Aansluiting van een enkel paneel

Het zonnepaneel moet via een laadregelaar op een batterijsysteem worden aangesloten.

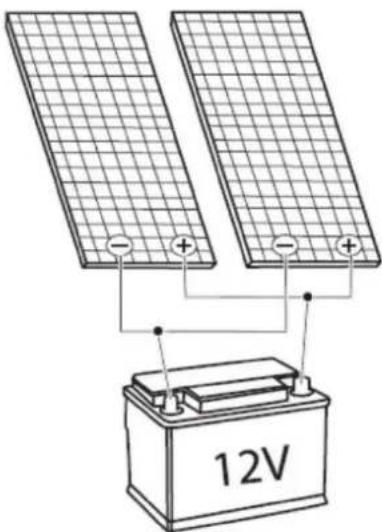

Bij een parallelschakeling worden de pluspolen met elkaar verbonden en de minpolen met elkaar verbonden.

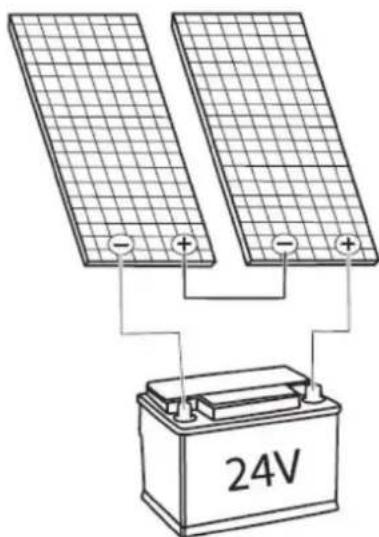

Serieschakeling

Bij een serieschakeling worden de pluspolen van het ene paneel verbonden met de minpolen van het andere paneel.

5. Reiniging en onderhoud

Dit toestel hoeft geen bijzonder onderhoud.

Houd het toestel proper. Spoel zoutkristallen weg met zoet water indien u het paneel aan de kust installeert.

Controleer regelmatig de elektrische aansluitingen en bekabeling.

Controleer regelmatig de montage.

6. Technische specificaties

SOL50F

max.vermogen(Pmax)....50 W
spanning bij Pmax (Vmp) 17.6 V
stroom bij Pmax (Imp) 2.86 A
nullastspanning (Voc)....21.1 V
kortsluitstroom (Isc) 3.15 A
temperatuurcoëfficiënt Voc ....(0.065 ± 0.015) %/°C
temperatuurcoëfficiënt Isc - (80 ± 10) mV %/°C
temperatuurcoëfficiënt vermogen ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
werktemperatuur....-40 °C tot +85 °C
max. systeemspanning....600 VDC
vermogenstolerantie .... ± 5 %
cellen polykristallijne siliciumcellen
aantal cellen en aansluitingen 32 (4 x 8)
afmetingen 645 x 535 x 3 mm (0.12")
gewicht 1,6 kg / 3,56 lbs.)

SOL100F

max.vermogen(Pmax)....100 W
spanning bij Pmax (Vmp) 17.6 V
stroom bij Pmax (Imp) 5.72 A
nullastspanning (Voc)....21.1 V
kortsluitstroom (Isc) 6.30 A
temperatuurcoëfficiënt Voc ....(0.065 ± 0.015) %/°C
temperatuurcoëfficiënt Isc - (80 ± 10) mV %/°C
temperatuurcoëfficiënt vermogen ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
werktemperatuur....-40 °C tot +85 °C
max. systeemspanning....600 VDC
vermogenstolerantie .... ± 5 %
cellen polykristallijne siliciumcellen
aantal cellen en aansluitingen 32 (4 x 8)
afmetingen 1150 x 535 x 3 mm (1.12")
gewicht 2,2 kg / 7,68 lbs.)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal

gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
