SOL50F - Panneau solaire VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque
Marque	Velleman
Modèle	SOL50F
Puissance maximale (Pmax)	50 W
Tension à puissance maximale (Vmp)	17,6 V
Courant à puissance maximale (Imp)	2,86 A
Tension en circuit ouvert (Voc)	21,1 V
Courant de court-circuit (Isc)	3,15 A
Type de cellules	Silicium polycristallin
Nombre de cellules	32 (4 x 8)
Tension maximale du système	600 VCC
Tolérance de puissance	±5 %
Température de fonctionnement	-40 °C à +85 °C
NOCT (température nominale de fonctionnement)	47 ± 2 °C
Dimensions	645 x 535 x 3 mm
Poids	1,6 kg
Orientation recommandée	Sud, inclinaison 0-20°
Utilisation	Système d'alimentation par batterie avec régulateur de charge
Connexion	Bornes positive et négative à connecter au régulateur de charge (non inclus)
Entretien	Nettoyage régulier à l'eau claire (surtout en environnement marin) ; vérifier connexions et montage
Sécurité	Risque d'électrocution ; ne pas déconnecter sous tension ; couvrir le panneau lors de l'installation

FOIRE AUX QUESTIONS - SOL50F VELLEMAN

Comment installer le panneau solaire SOL50F ?

Montez le panneau horizontalement ou verticalement, boîte de passage vers le haut. Orientez-le vers le sud avec une inclinaison de 0 à 20°. Choisissez un emplacement peu ombragé. Couvrez le panneau avec un matériau opaque lors de l'installation pour éviter tout risque d'électrocution.

Quel type de câble utiliser pour la connexion ?

Utilisez un câble approprié, de préférence un câble résistant aux UV de section 2,5 à 4 mm². Velleman recommande les câbles SOL/SPC3 (non inclus). Enduisez les câbles et bornes de vaseline pour protéger contre la corrosion.

Puis-je connecter plusieurs panneaux SOL50F ?

Oui, vous pouvez connecter plusieurs panneaux en parallèle (bornes positives ensemble, bornes négatives ensemble) pour conserver une tension de 12 V, ou en série (positif d'un panneau au négatif du suivant) pour atteindre 24 V. Utilisez un régulateur de charge adapté.

Comment nettoyer le panneau solaire ?

Le panneau ne nécessite pas d'entretien spécifique, mais doit rester propre. En environnement marin, rincez régulièrement à l'eau claire pour éviter les cristaux de sel. N'utilisez pas d'outils métalliques tranchants qui pourraient endommager la surface.

Quelles sont les précautions de sécurité à respecter ?

Risque d'électrocution : ne déconnectez jamais un panneau sous tension. Lors de l'installation, couvrez le panneau avec un matériau dense et opaque (carton). Travaillez dans des conditions sèches. Confiez l'installation à un technicien qualifié en cas de doute.

Quelle est l'orientation optimale pour le panneau ?

Orientez le panneau vers le sud avec une inclinaison de 0 à 20° pour maximiser l'exposition au soleil. Évitez les zones ombragées. La puissance de sortie est réduite si le panneau est à l'ombre.

Puis-je utiliser le panneau sans régulateur de charge ?

Non, le panneau solaire doit être connecté à un système d'alimentation par batterie via un régulateur de charge. Le régulateur protège la batterie contre les surcharges et les décharges profondes.

Quelle tension de batterie convient pour le SOL50F ?

Le panneau a une tension nominale de 12 V (Vmp 17,6 V). Il est conçu pour charger des batteries 12 V via un régulateur de charge. Pour une batterie 24 V, connectez deux panneaux en série.

Que faire en cas de dommage sur le panneau ?

Si le panneau est endommagé pendant le transport, ne l'installez pas et contactez votre revendeur. Les dommages causés par une utilisation incorrecte ou une modification ne sont pas couverts par la garantie. La garantie est de 24 mois pour les vices de fabrication.

Le panneau SOL50F est-il garanti ?

Oui, Velleman offre une garantie de 24 mois contre tout vice de production ou de matériaux à partir de la date d'achat. Pour les réclamations, retournez l'appareil avec le bon d'achat d'origine dans son emballage d'origine. Certaines conditions s'appliquent (usage professionnel réduit la garantie à 6 mois).

MODE D'EMPLOI SOL50F VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Risque d'électrocution.

Un panneau photovoltaïque génère un courant continu lorsqu'il est exposé à la lumière solaire ou une autre source lumineuse. Bien qu'un seul panneau ne génère qu'un faible courant, des risques de chocs et de brûlures subsistent. Ce risque s'accroît en raccordant plusieurs panneaux en série. Lors de l'installation, couvrir le panneau à l'aide d'un matériau dense et opaque comme par exemple du carton. Travailler dans des conditions sèches.

Lire la notice en entier et comprendre les instructions avant l'installation. Contacter un technicien qualifié en cas de doutes.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Ne jamais déconnecter un panneau sous tension.

Monter le panneau à l'horizontale ou à la verticale avec la boîte de passage dirigé vers le haut. Le panneau solaire doit être orienté vers le sud et incliné à 0-20°. Une surface ombragée réduit la puissance de sortie du panneau solaire. Choisir un emplacement peu ombragé pour le panneau.

Ne pas utiliser d'outils métalliques tranchants ou d'autres objets qui pourraient endommager la surface du panneau solaire.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.

La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

Ni Velleman nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.

Garder ce mode d'emploi pour toute référence ultérieure.

4. Connexion

4.1 Conseils

• Utiliser un câble approprié - de préférence un câble résistant aux UV de section 2,5-4 mm² - en fonction de la longueur du câble et de la taille du panneau. Nous vous conseillons d'utiliser les câbles Velleman de type SOL/SPC3 (non inclus).
• Connecter la borne négative du panneau à la borne négative du régulateur de charge (non inclus). Connecter la borne positive du panneau à la borne positive du régulateur de charge.

4.2 En général

• Enduire les câbles et les bornes avec de la Vaseline ^ pour les protéger contre la corrosion.
• S'assurer de l'étanchéité de la boîte de passage afin d'éviter les endommagements causés par l'humidité.
• Si le panneau solaire est monté à proximité de la mer, il est important de protéger l'installation contre l'humidité pour éviter la corrosion causée par l'eau de mer.

4.3 Schémas

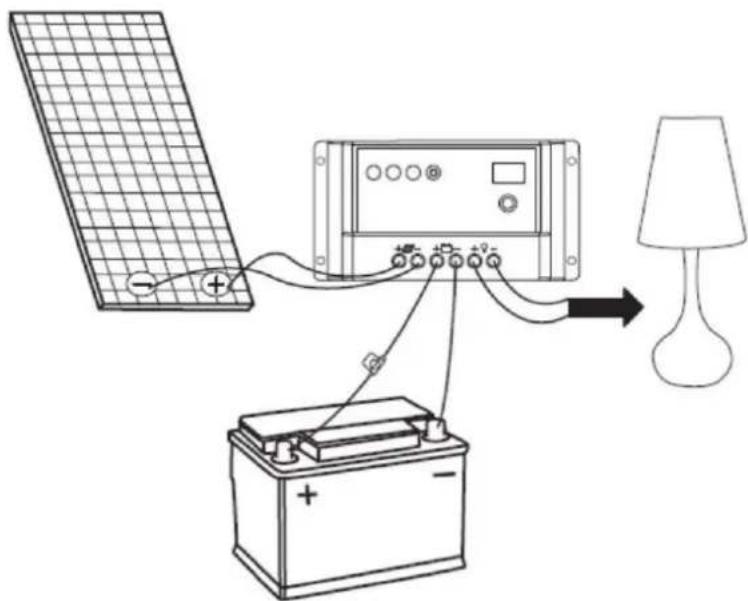

Connexion d'un seul panneau

Le panneau solaire doit être connecté à un système d'alimentation par batterie via un régulateur de charge.

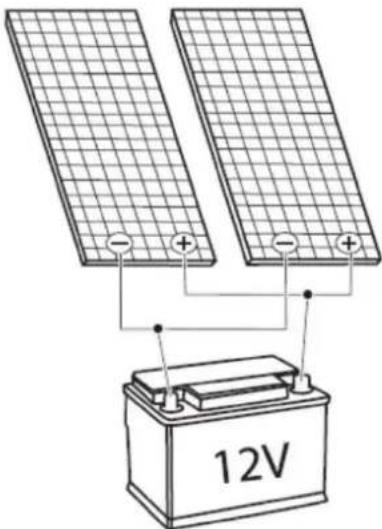

Connexion en parallèle

Monter les panneaux solaires en parallèle en connectant les bornes positives aux bornes positives et les bornes négatives aux bornes négatives.

12V

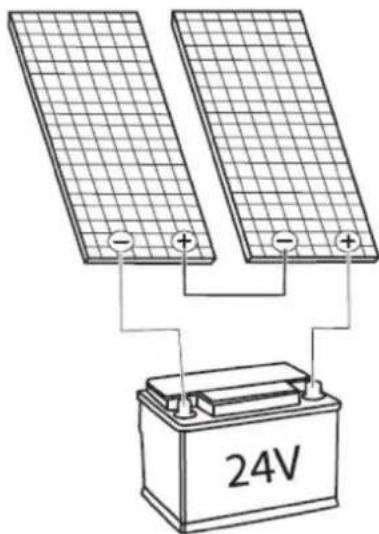

Connexion en série

Monter les panneaux solaires en série en connectant les bornes positives d'un panneau aux bornes négatives du panneau adjacent.

24V

5. Nettoyage et entretien

Cet appareil ne nécessite aucun entretien spécifique.

S'assurer que l'appareil reste propre. Si le panneau est installé dans un environnement marin, rincer régulièrement le panneau à l'eau claire pour éviter la formation de cristaux de sel.

Contrôler régulièrement les connexions et le câblage.

Contrôler régulièrement le montage.

6. Spécifications techniques

SOL50F

puissance max. (Pmax) 50 W
tension à Pmax (Vmp)....17.6 V
courant à Pmax (Imp) 2.86 A
tension de circuit ouvert (Voc)....21.1 V
courant de court-circuit (Isc).... 3.15 A
coefficient de température de Voc....(0.065 ± 0.015) %/°C
coefficient de température de Isc....-(80 ± 10) mV %/°C
coefficient de température de la puissance....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
température de service....-40 °C à +85 °C
tension max. du système.... 600 VCC
tolérance de puissance .... ± 5 %
cellules......cellules au silicium polycristallin
nombre de cellules et connexions ...... 32 (4 x 8)
dimensions du panneau 645 x 535 x 3 mm (0.12")
poids....1,6 kg / 3,56 lbs.)

SOL100F

puissance max. (Pmax) 100 W
tension à Pmax (Vmp).... 17.6 V
courant à Pmax (Imp) 5.72 A
tension de circuit ouvert (Voc)....21.1 V
courant de court-circuit (Isc)....6.30 A
coefficient de température de Voc....(0.065 ± 0.015) %/°C
coefficient de température de Isc....-(80 ± 10) mV %/°C
coefficient de température de la puissance....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
température de service....-40 °C à +85 °C
tension max. du système....600 VCC
tolérance de puissance .... ± 5 %
cellules......cellules au silicium polycristallin
nombre de cellules et connexions ...... 32 (4 x 8)
dimensions du panneau....1150 x 535 x 3 mm (1.12")
poids....2,2 kg / 7,68 lbs.)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ; - si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplacables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice :

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
