Caractéristiques techniques	Panneau solaire polycristallin de 60W
Tension nominale	12V
Dimensions	670 x 540 x 30 mm
Poids	4.5 kg
Utilisation	Idéal pour les systèmes de charge de batteries, applications marines, camping, et installations hors réseau.
Maintenance	Nettoyer régulièrement la surface pour maximiser l'efficacité, vérifier les connexions électriques.
Sécurité	Éviter l'exposition à des températures extrêmes, ne pas endommager le panneau lors de l'installation.
Informations générales	Garantie de 2 ans, résistant aux intempéries, facile à installer.

FOIRE AUX QUESTIONS - SOL60P VELLEMAN

Comment installer le panneau solaire VELLEMAN SOL60P ?

Pour installer le panneau solaire VELLEMAN SOL60P, choisissez un emplacement ensoleillé, fixe le panneau à l'aide des supports fournis, et assurez-vous qu'il est orienté vers le sud pour maximiser l'exposition au soleil.

Quelle est la puissance de sortie maximale du panneau solaire VELLEMAN SOL60P ?

Le panneau solaire VELLEMAN SOL60P a une puissance de sortie maximale de 60 W.

Quel type de batterie peut être rechargé avec le VELLEMAN SOL60P ?

Le VELLEMAN SOL60P peut recharger des batteries au plomb-acide et des batteries lithium-ion, selon le régulateur de charge utilisé.

Est-ce que le panneau solaire VELLEMAN SOL60P résiste aux intempéries ?

Oui, le VELLEMAN SOL60P est conçu pour résister aux intempéries, mais il est recommandé de le protéger en cas de conditions extrêmes.

Comment nettoyer le panneau solaire VELLEMAN SOL60P ?

Pour nettoyer le panneau, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Que faire si le panneau solaire VELLEMAN SOL60P ne produit pas d'énergie ?

Vérifiez que le panneau est bien orienté vers le soleil, qu'il n'est pas obstrué par des débris et que les connexions électriques sont correctement établies.

Quelle est la durée de vie du panneau solaire VELLEMAN SOL60P ?

La durée de vie d'un panneau solaire est généralement de 25 ans, mais cela peut varier en fonction des conditions d'utilisation et d'entretien.

Le VELLEMAN SOL60P est-il compatible avec un régulateur de charge ?

Oui, le VELLEMAN SOL60P est compatible avec des régulateurs de charge pour optimiser la recharge des batteries.

Quelle est la taille du panneau solaire VELLEMAN SOL60P ?

Le panneau solaire VELLEMAN SOL60P mesure 1,2 m x 0,54 m.

MODE D'EMPLOI SOL60P VELLEMAN

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement. En cas de questions, contacter les autorités locales pour élimination. Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d’expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Ne jamais laisser aux enfants le soin de procéder au nettoyage et à l'entretien de l'appareil sans supervision.

Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié. Les bornes dans la boîte de passage sont sous tension lorsque le panneau solaire est exposé au soleil ou à une source de lumière. Afin d'éviter tout risque de court-circuit lors du montage et de l'interconnexion, placer les à l'abri de toute source lumineuse ou couvrir les de sorte qu'ils ne produisent pas d'électricité lors de la connexion. Une fois les connexions effectuées, retirer le recouvrement.

Toujours monter le panneau sur une surface plane et stable. Ne pas plier ni tordre le panneau. Ne jamais essayer de démonter ni de désassembler le panneau. Ne pas souder ou percer de trous dans le cadre. Ne pas utiliser d'outils métalliques tranchants ou d'autres objets qui pourraient endommager la surface du panneau solaire. Monter le panneau à l'horizontale ou à la verticale avec la boîte de passage dirigé vers le haut. Le panneau solaire doit être orienté vers le sud et incliné à 0-20°. Une surface ombragée réduit la puissance de sortie du panneau solaire. Choisir un emplacement peu ombragé pour le panneau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser. Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, etc. Un usage impropre annule d'office la garantie. La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 12 ©Velleman nv

Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l’utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute référence ultérieure.

Se référer aux illustrations en page 2 de ce mode d'emploi.

1. Utiliser un câble approprié - de préférence résistant aux UV de section 1-2.5 mm² - en fonction de

la longueur du câble et de la taille du panneau.

2. Ouvrir la boîte de passage. Faire passer le câble par le serre-câble. Vérifier soigneusement les

symboles de polarité sur le bornier et connecter les fils positif et négatif. Les symboles de polarité sont indiqués à côté des vis du serre-câble.

Enduire les câbles et les bornes avec de la Vaseline

pour les protéger contre la corrosion. S'assurer de serrer le serre-câble. Fermer le couvercle de la boîte de passage pour éviter l'infiltration d'humidité. Si le panneau solaire est monté à proximité de la mer, il est important de protéger l'installation contre l'humidité pour éviter la corrosion causée par l'eau de mer.

Le panneau solaire doit être connecté à un système d‘alimentation par batterie via un régulateur de charge.

Pour utiliser plusieurs panneaux, il est possible de les connecter en série ou en parallèle.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 13 ©Velleman nv

Connexion en parallèle : Monter les panneaux solaires en parallèle en connectant les bornes positives aux bornes positives et les bornes négatives aux bornes négatives.

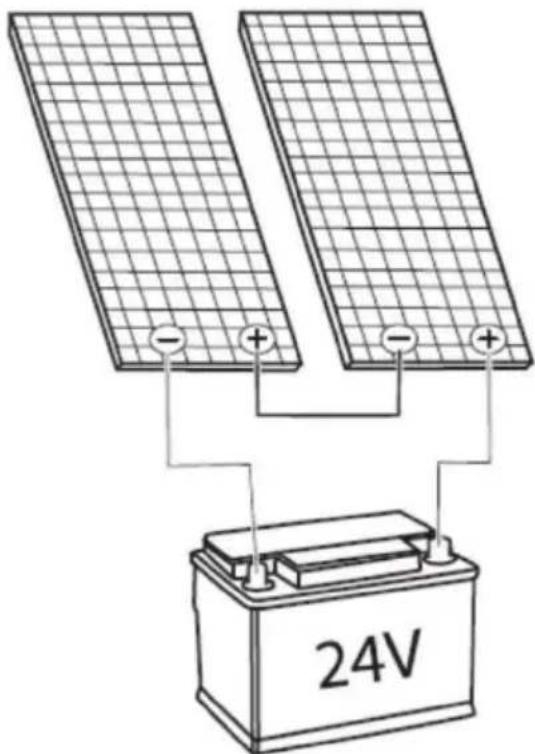

Connexion en série Monter les panneaux solaires en série en connectant les bornes positives d'un panneau aux bornes négatives du panneau adjacent.SOL10P/SOL30P/SOL60P

V. 02 – 13/06/2017 14 ©Velleman nv

7. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

8. Spécifications techniques

Velleman SA est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.SOL10P/SOL30P/SOL60P

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ;- tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
