Type de produit	Panneau solaire polycristallin
Marque	Velleman
Modèle	SOL30P
Puissance maximale (Pmax)	30 W
Tension à Pmax (Vmp)	17.6 V
Courant à Pmax (Imp)	1.71 A
Tension en circuit ouvert (Voc)	22 V
Courant de court-circuit (Isc)	1.81 A
Nombre de cellules	36 (2 x 18)
Tension max du système	600 VCC
Dimensions	650 x 350 x 30 mm
Poids	3.1 kg
Température de service	-40 °C à 85 °C
NOCT	47 ± 2 °C
Tolérance de puissance	± 3 %
Indice de protection	Non spécifié, mais boîtier étanche à l'humidité
Utilisation	Extérieur, montage sur surface plane
Orientation recommandée	Sud, inclinaison 0-20°
Connexion	Bornier dans boîte de passage, câble 1-2.5 mm²
Sécurité	Danger électrique si exposé à la lumière ; couvrir lors du montage
Entretien	Nettoyer avec chiffon humide, pas de produits agressifs
Garantie	24 mois pour les particuliers (conditions Velleman)
Réparabilité	Ne pas ouvrir le boîtier ; réparation par technicien qualifié
Accessoires recommandés	Régulateur de charge, câbles résistants aux UV

FOIRE AUX QUESTIONS - SOL30P VELLEMAN

Comment nettoyer le panneau solaire SOL30P ?

Utilisez un chiffon humide pour nettoyer la surface. N'utilisez pas de produits chimiques agressifs, de solvants ou de détergents puissants.

Quelles précautions de sécurité prendre lors de l'installation ?

Les bornes sont sous tension lorsqu'elles sont exposées à la lumière. Couvrez le panneau pendant le montage pour éviter les courts-circuits. Montez sur une surface plane et stable, ne pliez pas le panneau.

Comment connecter le panneau à un système de batterie ?

Utilisez un régulateur de charge entre le panneau et la batterie. Connectez les fils en respectant la polarité indiquée sur le bornier.

Peut-on utiliser plusieurs panneaux SOL30P ensemble ?

Oui, vous pouvez les connecter en série (pour augmenter la tension) ou en parallèle (pour augmenter le courant). Voir le manuel pour le schéma.

Quelle est la meilleure orientation pour le panneau ?

Orientez le panneau vers le sud avec une inclinaison de 0 à 20° pour une exposition maximale au soleil. Évitez les zones ombragées.

Le panneau est-il étanche ?

Le boîtier est conçu pour résister à l'humidité, mais veillez à bien fermer la boîte de passage après connexion pour éviter l'infiltration d'eau.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'état des câbles. Si le problème persiste, contactez un technicien qualifié. N'ouvrez jamais le boîtier vous-même (risque d'électrocution).

Quelle est la tension maximale du système ?

La tension maximale du système est de 600 VCC. Ne dépassez pas cette valeur lors de la connexion en série.

Comment protéger les connexions contre la corrosion ?

Enduisez les câbles et les bornes de Vaseline pour les protéger de la corrosion, surtout en environnement marin.

Quelle est la garantie du panneau solaire Velleman SOL30P ?

La garantie est de 24 mois pour les consommateurs particuliers (UE) contre les vices de fabrication. Elle ne couvre pas les dommages dus à une mauvaise utilisation ou à l'usure normale.

MODE D'EMPLOI SOL30P VELLEMAN

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Ne jamais laisser aux enfants le soin de procéder au nettoyage et à l'entretien de l'appareil sans supervision.

- Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de l'appareil doit être effectuée par un technicien qualifié.

- Les bornes dans la boîte de passage sont sous tension lorsque le panneau solaire est exposé au soleil ou à une source de lumière. Afin d'éviter tout risque de court-circuit lors du montage et de l'interconnexion, placer les à l'abri de toute source lumineuse ou couvrir les de sorte qu'ils ne produisent pas d'électricité lors de la connexion. Une fois les connexions effectuées, retirer le recouvrement.

- Toujours monter le panneau sur une surface plane et stable. Ne pas plier ni tordre le panneau.

- Ne jamais essayer de démonter ni de désassembler le panneau.

- Ne pas souder ou percer de trous dans le cadre.

- Ne pas utiliser d'outils métalliques tranchants ou d'autres objets qui pourraient endommager la surface du panneau solaire.

- Monter le panneau à l'horizontale ou à la verticale avec la boîte de passage dirigé vers le haut. Le panneau solaire doit être orienté vers le sud et incliné à 0-20°. Une surface ombragée réduit la puissance de sortie du panneau solaire. Choisir un emplacement peu ombragé pour le panneau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Tout autre usage peut causer des courts-circuits, des brûlures, des électrochocs, etc. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

SOL10P/SOL30P/SOL60P

• Ni Velleman ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

1	boîte de passage
2	borne négative

3	borne positive

5. Connexion

1. Utiliser un câble approprié - de préférence résistant aux UV de section 1-2.5 mm² - en fonction de la longueur du câble et de la taille du panneau.
2. Ouvrir la boîte de passage. Faire passer le câble par le serre-câble. Vérifier soigneusement les symboles de polarité sur le bornier et connecter les fils positif et négatif. Les symboles de polarité sont indiqués à côté des vis du serre-câble.

6. Conseils

6.1 En général

• Enduire les câbles et les bornes avec de la Vaseline ® pour les protéger contre la corrosion.
  • S'assurer de serrer le serre-câble.
  • Fermer le couvercle de la boîte de passage pour éviter l'infiltration d'humidité.
• Si le panneau solaire est monté à proximité de la mer, il est important de protéger l'installation contre l'humidité pour éviter la corrosion causée par l'eau de mer.

6.2 En général

Le panneau solaire doit être connecté à un système d'alimentation par batterie via un régulateur de charge.

Pour utiliser plusieurs panneaux, il est possible de les connecter en série ou en parallèle.

SOL10P/SOL30P/SOL60P

Connexion en parallèle :

Monter les panneaux solaires en parallèle en connectant les bornes positives aux bornes positives et les bornes négatives aux bornes négatives.

12V

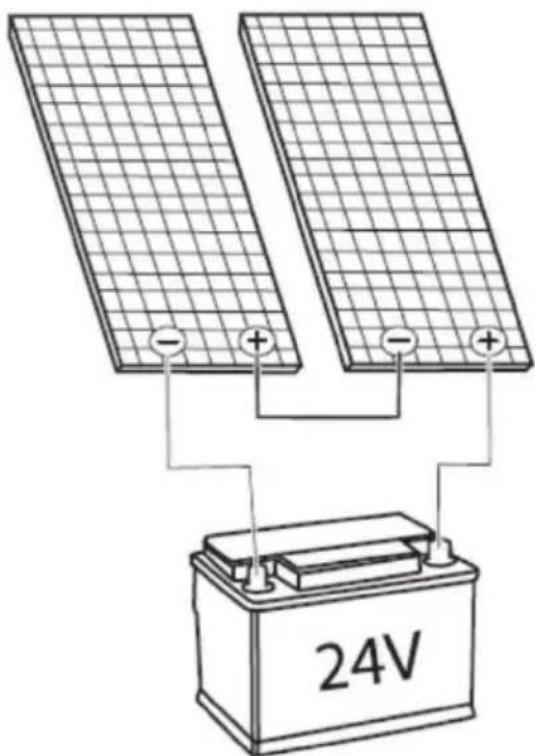

Connexion en série

Monter les panneaux solaires en série en connectant les bornes positives d'un panneau aux bornes négatives du panneau adjacent.

24V

7. Nettoyage et entretien

Nettoyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

8. Spécifications techniques

tension à Pmax (Vmp) 17.6 V
coefficient de température de Voc....-(0.40 ± 0.05) %/°C
coefficient de température de Isc ......(0.065 ±0.01) %/°C
coefficient de température de la puissance ....-(0.5±0.05) %/°C
NOCT (air 20 °C; ensoleillement 0.8 kW/m vent 1 m/s)....47 ± 2 °C
température de service...... de -40 °C à 85 °C
tension max. du système 600 VCC
tolérance de puissance ....± 3 %
cellules .... au silicium polycristallin

SOL10P

puissance max. (Pmax) 10 W
courant à Pmax (Imp) 0.58 A
tension de circuit ouvert (Voc) 21.8 V
courant de court-circuit (Isc) 0.61 A
nombre de cellules et connexions.... 36 (4 x 9)
dimensions du panneau 356 x 253 x 30 mm
poids....1.16 kg (2.56 lb.)

SOL30P

puissance max. (Pmax) 30 W
courant à Pmax (Imp) 1.71 A
tension de circuit ouvert (Voc) 22 V
courant de court-circuit (Isc) 1.81 A
nombre de cellules et connexions....36 (2 x 18)
dimensions du panneau 650 x 350 x 30 mm
poids 3.1 kg (7.68 lb.)

SOL60P

puissance max. (Pmax) 60 W
courant à Pmax (Imp) 3.46 A
tension de circuit ouvert (Voc) 22 V
courant de court-circuit (Isc) 3.66 A
nombre de cellules et connexions.... 36 (4 x 9)
dimensions du panneau 670 x 650 x 30 mm
poids....4.6 kg (10.14 lb.)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.
