MANUAL DE UTILIZADOR NorCare V28BK NODOR

Manual de instruções

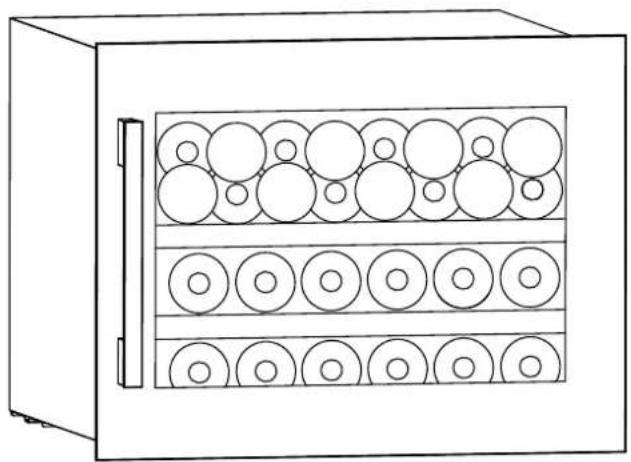

NorCare V28BK

NOTA: Obrigado pela sua compra e por utilizar o nosso refrigerador de vinho compressor! Este produto é usado para refrigerar vinho tinto. O nosso produto irá criar um ambiente de temperatura e humidade perfeito para armazenar a sua coleção de vinhos de forma silenciosa e tranquila.

Conteúdo

Instruções e avisos de segurança....31-32

Instalação....33

Descrição do aparelho....34-37

Funcionamento....38-40

Resolução de problemas....40

Manutenção e limpeza....41

Parâmetros técnicos....42

Instruções e avisos de segurança

A sua segurança é da maior importância para a nossa empresa. Certifique-se de que lê este manual de instruções antes de tentar instalar ou utilizar o aparelho. Se não tiver a certeza acerca de alguma das informações deste manual, entre em contacto com o departamento técnico.

Proibição

Aviso

Atenção

Atenção

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento desde que sob supervisão ou devidamente instruídas acerca de uma utilização segura do aparelho e tenham compreendido os perigos. As crianças não devem brincar com o aparelho. Os trabalhos de limpeza e manutenção não devem ser realizados por crianças sem supervisão.
• Crianças de 3 a 8 anos de idade podem carregar e descarregar aparelhos frigoríficos. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Este aparelho destina-se APENAS A UMA UTILIZAÇÃO DOMÉSTICA e não a uma utilização comercial ou industrial.

Aviso

• Mantenha desobstruídas as aberturas de ventilação, as do invólucro do aparelho ou as incorporadas na estrutura.

• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, para além dos recomendados pelo fabricante.

• Não danifique o circuito de refrigeração.

• Não utilize aparelhos elétricos no interior dos compartimentos de armazenamento do equipamento, salvo se forem do tipo recomendado pelo fabricante.
• Certifique-se de que o aparelho está ligado à alimentação elétrica de acordo com a etiqueta de classificação.
• Utilize uma tomada independente com proteção de terra de 10 A ou superior, não ligue um transformador ou tomada com múltiplas tomadas.
• Certifique-se de que a tomada está devidamente ligada à terra e não modifique o cabo de alimentação e a ficha.
• Ligue a ficha de alimentação com firmeza à tomada para evitar possível risco de incêndio.
• A ficha deve estar ao alcance para uma fácil desconexão após o aparelho ter sido posicionado para evitar um acidente.
• Não armazene ou queime gasolina ou outros inflamáveis perto do aparelho para evitar possível incêndio.
• Não armazene inflamáveis, explosivos, líquidos ácidos e alcalinos, etc. no compartimento do aparelho.
• Não opere outros aparelhos no compartimento.

Segurança infantil

• Não permita que as crianças brinquem dentro do aparelho para evitar aprisionamento.
• Não deixe que as crianças se pendurem na porta para brincar para evitar quedas do aparelho.
• Não permita que as crianças entrem no compartimento do compressor ou toquem nos componentes metálicos na parte de trás do aparelho para evitar possíveis ferimentos.

Manter longe da água

- Não pulverize água sobre o aparelho nem lave o aparelho vertendo ou enchendo água para evitar isolamento inválido e possível choque elétrico.

Tenha cuidado com o congelamento

- Não toque na superfície do revestimento no interior do compartimento, especialmente com a mão molhada, para evitar lesões por congelamento enquanto o aparelho estiver em funcionamento.

Não abra a porta durante longos períodos

- A abertura da porta durante longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Modificação do aparelho não permitida

- Não reconstrua o aparelho por sua conta, pois pode causar danos ao mesmo.

Não abra a porta durante longos períodos

● A abertura da porta durante longos períodos pode causar um aumento

significativo da temperatura nos compartimentos do aparelho.

Desligue o aparelho da tomada em certas condições

• Desligue o aparelho da tomada antes da limpeza e manutenção.
• Desligue o aparelho se ocorrer um corte de energia.

Eliminação do aparelho

• Proceda de acordo com os regulamentos locais relativos à eliminação do aparelho para o refrigerante inflamável e gás insuflado.
• Antes de eliminar o aparelho, tire as portas para evitar que fiquem presas crianças.
• Envie o aparelho para o local de eliminação designado.

Proibição

Não danifique o cabo de alimentação.

• Não desligue o aparelho puxando pelo cabo de alimentação em vez de puxar a ficha.
• Não coloque o aparelho por cima do cabo de alimentação nem pise intencionalmente o cabo.
• Coloque o cabo de alimentação no local certo ao mover o aparelho.

Se o cabo de alimentação estiver danificado

• Não utilize o cabo de alimentação danificado e peça imediatamente a sua substituição por um agente de assistência técnica do fabricante ou por um eletricista qualificado.
• Se necessário, prolongue o cabo de alimentação com um cabo de 0,75 mm2 ou maior através de um eletricista qualificado.

Instalação

Posição

Não incline o aparelho mais de 45° quando o mover para a posição.

O aparelho deve ser colocado em piso plano, firme e seco ou revestimento não combustível semelhante; não utilize a almofada de espuma da embalagem.

Não coloque o aparelho num local molhado.

Não utilize o aparelho num local de congelamento.

Não utilize o aparelho em espaços exteriores para evitar o sol ou a chuva.

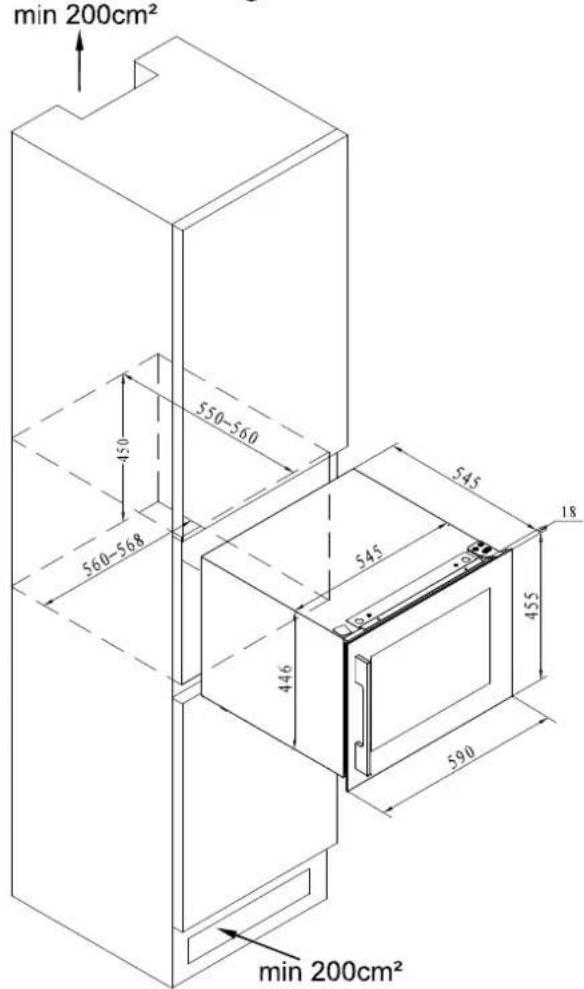

O aparelho foi concebido para ser colocado debaixo da bancada ou isoladamente no chão.

Demonstração para embutir no gabinete:

min 200cm² 450 550-560 560-568 545 545 18 446 455 590 min 200cm²

As garrafas de vinho podem ser guardadas quando sentir frio no interior depois de o aparelho funcionar durante cerca de 1 hora.

Descrição do aparelho

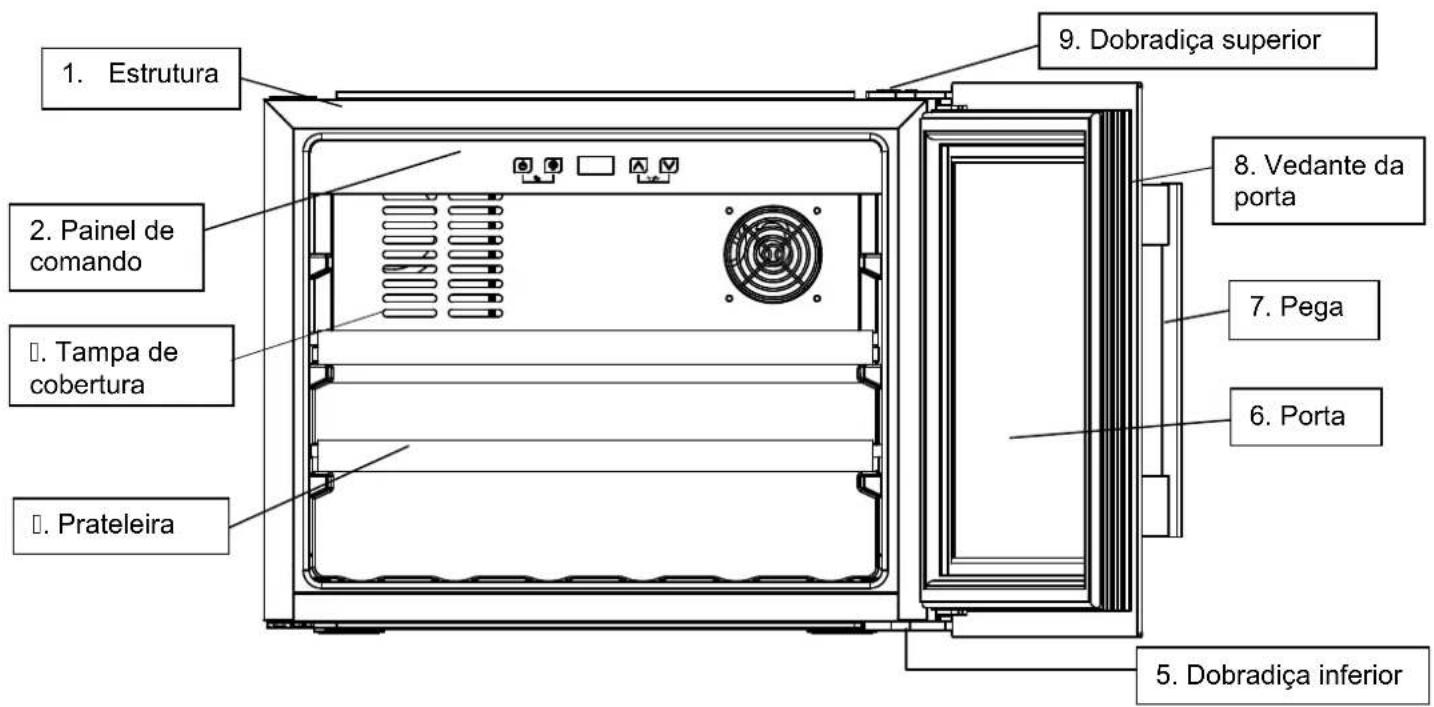

Acessórios e nome

1. Estrutura 2. Painel de comando 3. Tampa de cobertura 4. Prateleira 9. Dobradiça superior 8. Vedante da porta 7. Pega 6. Porta 5. Dobradiça inferior

Nota: As prateleiras, a moldura da porta, a pega e outros acessórios podem ser diferentes de acordo com os diferentes modelos e configurações. Todas as fotografias neste manual são de referência. O aparelho que comprar pode não ser exatamente o mesmo que o mostrado aqui. Veja o produto real.

Instalar a pega e inverter a porta do refrigerador de vinho

1. Instale a pega na moldura da porta do aparelho.

A pega é entregue numa embalagem separada juntamente com parafusos dentro da caixa de cartão.

① Identifique dois pequenos orifícios na moldura da porta pelo lado interior, puxando o vedante da porta um pouco para fora.
② Aponte a pega para os orifícios e insira os parafusos por dentro.
Aparafuse③ -os com uma chave de fendas.
④ Volte a colocar o vedante da porta para cobrir os parafusos.

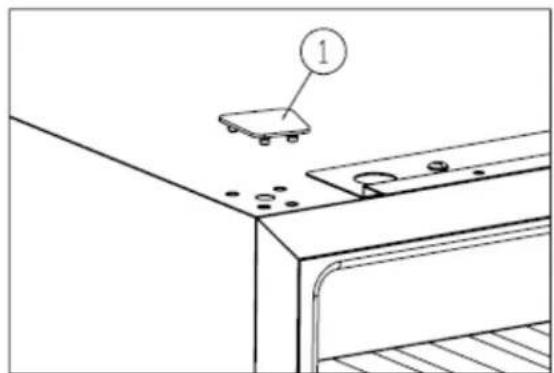

2. Trocar a porta de lado

O nosso refrigerador de vinho é entregue com a abertura da porta da esquerda para a direita. Para inverter a direção de abertura:

◇ Abra a porta num ângulo de 90 graus e mantenha-a estável.
Desaparafuse os parafusos M5*16 ②, desmonte a dobradiça superior direita ③ e remova a porta. [Figura 1].

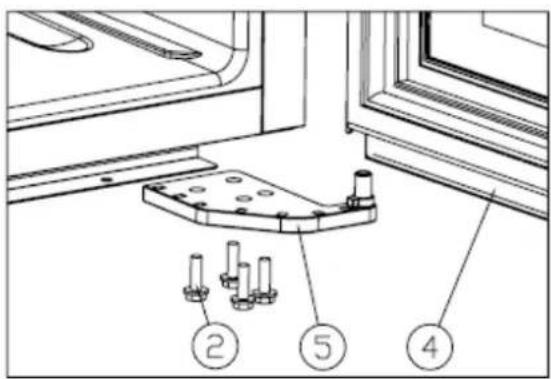

Desaparafuse os parafusos M5*16 ②, desmonte a dobradiça inferior direita ⑤. [Figura 2]

Figura 5

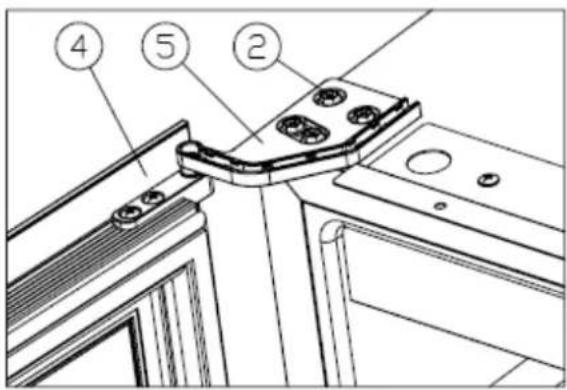

Instale a dobradiça superior direita ③ e aperte os parafusos M5*16 ②. [Figura 5]

Figura 6
Rode a porta④ 180 graus, introduza a dobradiça inferior direita ⑤ e aparafuse os parafusos M5*16 ②. [Figura 6] A inversão da porta está terminada.

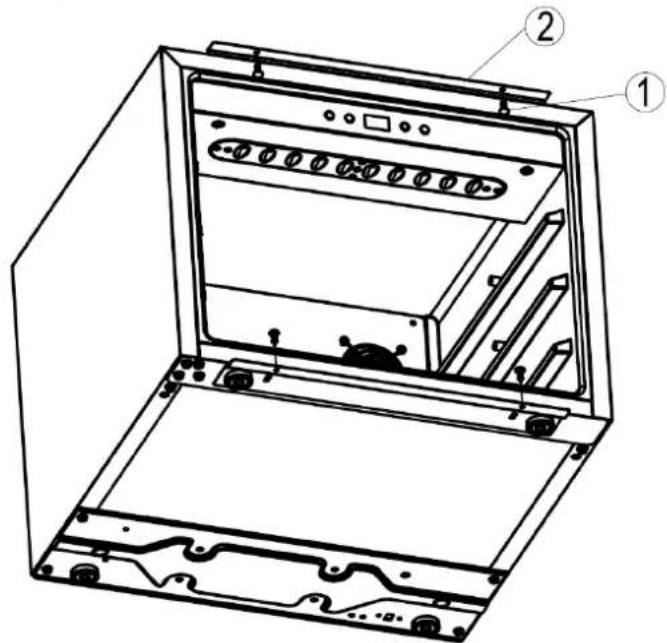

3. Instalação de suportes

O aparelho está equipado com um par de suportes na parte superior(②) e inferior. Este par de suportes pode não ser necessário e pode ser removido de acordo com a sua situação efetiva de instalação quando colocar o aparelho no armário.

Se o tamanho da abertura do seu armário for maior do que o aparelho, pode fixar 4 parafusos (①,ST4.0*13) (embalados separadamente num saco de plástico) na placa interna de madeira do armário.

Desta forma, o aparelho será embutido e fixado firmemente ao seu armário.

Nota: O vendedor não deve ser responsabilizado por quaisquer danos na porta ou outras peças durante o funcionamento se o utilizador final não seguir estas instruções para fixar o aparelho ao armário quando necessário.

Funcionamento

Iniciar o funcionamento

1. Limpeza do compartimento

Antes de ligar, limpe o interior do aparelho e verifique se o tubo de drenagem está devidamente ligado (para mais detalhes, consulte "Manutenção e limpeza").

2. Imobilize o aparelho

Antes de ligar, nivele o aparelho no piso firme e seco durante, pelo menos, 30 minutos.

3. Ligue

O aparelho começa a funcionar e arrefece o interior após 1 hora; se isto não acontecer, deve verificar a ligação à corrente.

Painel de comando

Todas as teclas ficam inativas no modo de bloqueio. Desbloqueie primeiro.

LIGAR/DESLIGAR

1. Continue a premir a tecla durante 3 segundos, desliga e muda para o modo de espera.
2. Continue a premir a tecla novamente durante 3 segundos para voltar ao funcionamento normal.

Luz

Prima a tecla, liga ou desliga as luzes LED no interior. No modo de espera, a tecla fica inativa.

PARA CIMA

Prima a tecla uma vez, o visor LED pisca de modo regular para mostrar a temperatura definida atual. Continue a premir para ajustar a temperatura definida, uma pressão aumenta 1 °C. A intermitência regular para após 5 segundos sem detetar nenhuma pressão e nova temperatura definida guardada. O visor LED volta a aparecer para mostrar a temperatura real no interior.

Para baixo

Prima a tecla uma vez, o visor LED pisca de modo regular para mostrar a temperatura definida atual. Continue a premir para ajustar a temperatura definida, uma pressão reduz 1 °C. A intermitência regular para após 5 segundos sem detetar nenhuma pressão e nova temperatura definida guardada. O visor LED volta a aparecer para mostrar a temperatura real no interior.

Bloqueio para crianças (chave de combinação)

1. Bloquear: prima as duas teclas ao mesmo tempo durante 3 segundos para bloquear.
2. Desbloquear: prima as duas teclas ao mesmo tempo durante 3 segundos para desbloquear.

Alternar apresentação de Fahrenheit/Celsius

Alterne a apresentação da temperatura entre Fahrenheit e Celsius premindo a tecla durante 3 segundos.

Atenção

1. A temperatura à saída da fábrica deste produto é de 12, e o intervalo de °C temperatura correspondente precisa de ser definido de acordo com o vinho em questão.
2. A temperatura de arrefecimento pode ser definida a partir de 5-20 °C.
3. Som de alarme: quando ocorre uma avaria no sistema e soar o alarme, prima qualquer tecla no painel de comando para cancelar o som de alarme.
4. Código de erro:

Quando a falha do sensor de temperatura da zona superior ocorre, é exibido o código de erro: E1 para circuito aberto; E2 para curto-circuito.

Quando a falha do sensor de descongelamento ocorre, é exibido o código de erro: E3 para circuito aberto; E4 para curto-circuito.

Armazenamento de vinho

O aparelho está equipado com prateleira independente suficiente para permitir que a sua coleção de vinho amadureça de forma silenciosa e tranquila
✿ Capacidade de carga de duas prateleiras de madeira: 28 garrafas (Bordeaux padrão com 750 ml)

16 6 6 28 563 590 455

A capacidade de carga varia em função das diferentes formas de disposição das garrafas ou diferentes tamanhos das garrafas.
Cada prateleira foi concebida para colocar 1 ou 2 camadas de garrafas de vinho. Não são recomendadas mais de 2 camadas de garrafas numa prateleira.
Cada prateleira pode ser retirada parcialmente para guardar facilmente as garrafas de vinho.

✿ Abra bem a porta antes de puxar as prateleiras.
Deve evitar o máximo possível colocar a prateleira à frente do ventilador para evitar bloquear a entrada de ar e afetar a eficiência de refrigeração.
Se o refrigerador de vinho não tiver carga durante muito tempo, é recomendável desligá-lo, limpá-lo bem e abrir a porta para ventilar.
A tabela abaixo mostra a temperatura recomendada para armazenar e beber vinho:

Vinho tinto	15-18 °C
Vinho branco	9-14 °C
Vinho rosé	10-11 °C
Champanhe e espumante	5-8 °C

Resolução de problemas

O aparelho faz muito barulho?	Ajuste o pé frontal, mantenha o aparelho nivelado.Mantenha o aparelho com alguma distância das paredes.
Som de líquido a circular dentro do armário?	É normal devido ao refrigerante que funciona no interior.
O aparelho não arranca?	Certifique-se de que o aparelho está devidamente ligado à corrente.Certifique-se de ligar a corrente.O compressor é reiniciado após 5 minutos em caso de corte de energia.
O compressor funciona continuamente?	Se não estiver a ser produzido nenhum arrefecimento, ligue para o serviço pós-venda.
A porta não veda bem?	Após muito tempo de utilização, o vedante da porta pode ficar rígido e parcialmente distorcido.Aqueça o vedante da porta com um secador de ar quente ou uma toalha quente.O vedante da porta é amolecido e fecha a porta.
O aparelho não arrefece o suficiente?	Ajuste a definição de temperatura.Mantenha o aparelho afastado da luz solar ou do calor.Não abra a porta com frequência.
Cheiros desagradáveis dentro do armário?	Um pouco de cheiro a plástico em aparelhos recém-comprados é normal e desaparecerá após um curto período de tempo.Limpe o compartimento e ventile-o durante algumas horas.
Condensação na porta de vidro?	Não abra a porta frequentemente ou durante muito tempo.Não defina a temperatura muito baixa.Uma alta temperatura ambiente e humidade causam condensação.
A luz não funciona? Primeiro, verifique a fonte de alimentação.Ligue para o serviço pós-venda do revendedor se a luz estiver avariada.

Manutenção e limpeza

Limpeza

Desligue o aparelho antes de o limpar.
Limpe o aparelho com um pano macio ou uma esponja com água.
Não utilize solventes orgânicos, detergente alcalino, água a ferver, detergente em pó ou líquido ácido, etc.
Não lave o compartimento do aparelho com jatos de água.
Limpe regularmente as superfícies que possam entrar em contacto com sistemas de drenagem acessíveis.

Os itens abaixo irão danificar a superfície do refrigerador de vinho:

A maioria dos cortes de energia pode ser resolvida em pouco tempo. Para proteger os seus vinhos durante um corte de energia, evite abrir a porta o mais possível. Durante cortes de energia muito longos, tome as medidas necessárias para proteger o seu vinho.

Fora de serviço durante muito tempo

Retire todas as garrafas do aparelho, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o surgimento de dolor no interior do aparelho.

Se o aparelho for desligado ou se houver um corte de energia, deve esperar pelo menos cinco minutos antes de reiniciar.

Mover o aparelho

Corte a alimentação e desligue o aparelho da tomada.
Retire todas as garrafas do aparelho.

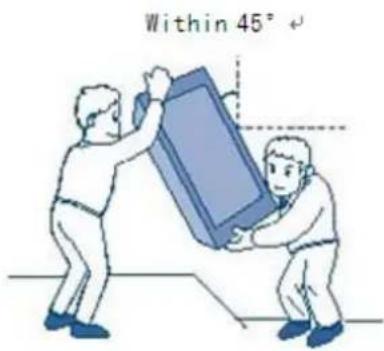

Ao mover o aparelho, não o incline mais de 45°.

Within 45°

Parâmetros técnicos

Modelo do produto	NorCare V28BK
Voltagem/frequência	220-240 V~/50 Hz
Refrigerante/peso R600a /18 g
Volume efetivo 62 L
Capacidade de carga	28 garrafas
Peso líquido 26,6kg
Dimensões da unidade (LxPxA)	590×563×455mm
Dimensões da embalagem (LxPxA)	650×650×515mm

Observações:

1. O peso líquido inclui prateleiras e as dimensões da unidade são sem a pega na porta.
2. O fabricante reserva-se todos os direitos de alterar os parâmetros acima sem aviso prévio. Consulte a placa de identificação do seu aparelho.
3. A capacidade de carga varia em função das diferentes formas de disposição das garrafas ou diferentes tamanhos das garrafas (aplicável Bordeaux padrão com 750 ml).
