MANUAL DE UTILIZADOR NorCare VB46 BK NODOR

PT Instruções para instalação, utilização e manutenção

Manual de instruções

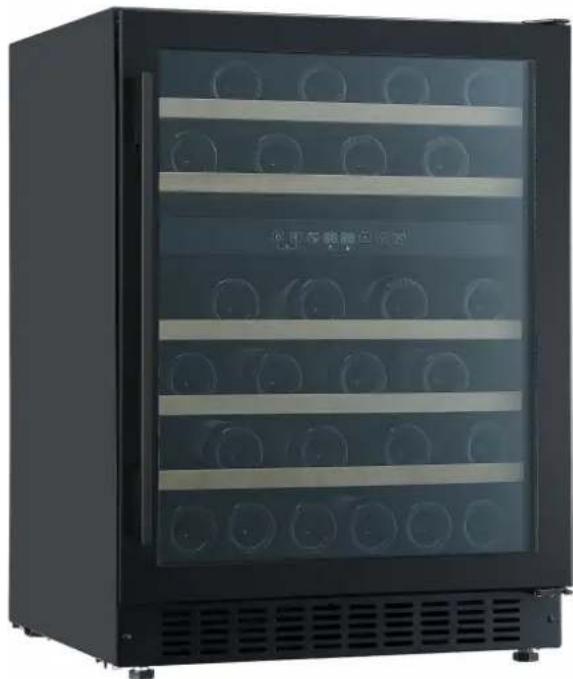

NorCare VB46 BK

NOTA: Obrigado pela sua compra e por utilizar o nosso refrigerador de vinho compressor! Este produto é usado para refrigerar vinho tinto.

O nosso produto irá criar um ambiente de temperatura e humidade perfeito para armazenar a sua coleção de vinhos de forma silenciosa e tranquila.

Conteúdo

Instruções e avisos de segurança....29-30

Instalação....31

Descrição do aparelho....32-34

Funcionamento....34-36

Resolução de problemas....37

Manutenção e limpeza....38

Parâmetros técnicos....39

Instruções e avisos de segurança

A sua segurança é da maior importância para a nossa empresa. Certifique-se de que lê este manual de instruções antes de tentar instalar ou utilizar o aparelho.

Se não tiver a certeza acerca de alguma das informações deste manual, entre em contacto com o departamento técnico.

Proibição

Aviso

Atenção

Atenção

• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento desde que sob supervisão ou devidamente instruídas acerca de uma utilização segura do aparelho e tenham compreendido os perigos. As crianças não devem brincar com o aparelho. Os trabalhos de limpeza e manutenção não devem ser realizados por crianças sem supervisão.
• Crianças de 3 a 8 anos de idade podem carregar e descarregar aparelhos frigoríficos. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Este aparelho destina-se APENAS A UMA UTILIZAÇÃO DOMÉSTICA e não a uma utilização comercial ou industrial.

Aviso

• Mantenha desobstruídas as aberturas de ventilação, as do invólucro do aparelho ou as incorporadas na estrutura.

• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, para além dos recomendados pelo fabricante.

• Não danifique o circuito de refrigeração.

• Não utilize aparelhos elétricos no interior dos compartimentos de armazenamento do equipamento, salvo se forem do tipo recomendado pelo fabricante.
• Certifique-se de que o aparelho está ligado à alimentação elétrica de acordo com a etiqueta de classificação.
• Utilize uma tomada independente com proteção de terra de 10 A ou superior, não ligue um transformador ou tomada com múltiplas tomadas.
• Certifique-se de que a tomada está devidamente ligada à terra e não modifique o cabo de alimentação e a ficha.
• Ligue a ficha de alimentação com firmeza à tomada para evitar possível risco de incêndio.
• A ficha deve estar ao alcance para uma fácil desconexão após o aparelho ter sido posicionado para evitar um acidente.
• Não armazene ou queime gasolina ou outros inflamáveis perto do aparelho para evitar possível incêndio.
• Não armazene inflamáveis, explosivos, líquidos ácidos e alcalinos, etc. no compartimento do aparelho.
• Não opere outros aparelhos no compartimento.

Segurança infantil

• Não permita que as crianças brinquem dentro do aparelho para evitar aprisionamento.
• Não deixe que as crianças se pendurem na porta para brincar para evitar quedas do aparelho.
• Não permita que as crianças entrem no compartimento do compressor ou toquem nos componentes metálicos na parte de trás do aparelho para evitar possíveis ferimentos.

Manter longe da água

- Não pulverize água sobre o aparelho nem lave o aparelho vertendo ou enchendo água para evitar isolamento inválido e possível choque elétrico.

Tenha cuidado com o congelamento

- Não toque na superfície do revestimento no interior do compartimento, especialmente com a mão molhada, para evitar lesões por congelamento enquanto o aparelho estiver em funcionamento.

Não abra a porta durante longos períodos

- A abertura da porta durante longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho.

Modificação do aparelho não permitida

- Não reconstrua o aparelho por sua conta, pois pode causar danos ao mesmo.

Não abra a porta durante longos períodos

● A abertura da porta durante longos períodos pode causar um aumento

significativo da temperatura nos compartimentos do aparelho.

Desligue o aparelho da tomada em certas condições

• Desligue o aparelho da tomada antes da limpeza e manutenção.
• Desligue o aparelho se ocorrer um corte de energia.

Eliminação do aparelho

• Proceda de acordo com os regulamentos locais relativos à eliminação do aparelho para o refrigerante inflamável e gás insuflado.
• Antes de eliminar o aparelho, tire as portas para evitar que fiquem presas crianças.
• Envie o aparelho para o local de eliminação designado.

Proibição

Não danifique o cabo de alimentação.

• Não desligue o aparelho puxando pelo cabo de alimentação em vez de puxar a ficha.
• Não coloque o aparelho por cima do cabo de alimentação nem pise intencionalmente o cabo.
• Coloque o cabo de alimentação no local certo ao mover o aparelho.

Se o cabo de alimentação estiver danificado

• Não utilize o cabo de alimentação danificado e peça imediatamente a sua substituição por um agente de assistência técnica do fabricante ou por um eletricista qualificado.
• Se necessário, prolongue o cabo de alimentação com um cabo de 0,75 mm2 ou maior através de um eletricista qualificado.

Instalação

Posição

Não incline o aparelho mais de 45° quando o mover para a posição.

O aparelho deve ser colocado em piso plano, firme e seco ou revestimento não combustível semelhante; não utilize a almofada de espuma da embalagem.

Não coloque o aparelho num local molhado.

Não utilize o aparelho num local de congelamento.

Não utilize o aparelho em espaços exteriores para evitar o sol ou a chuva.

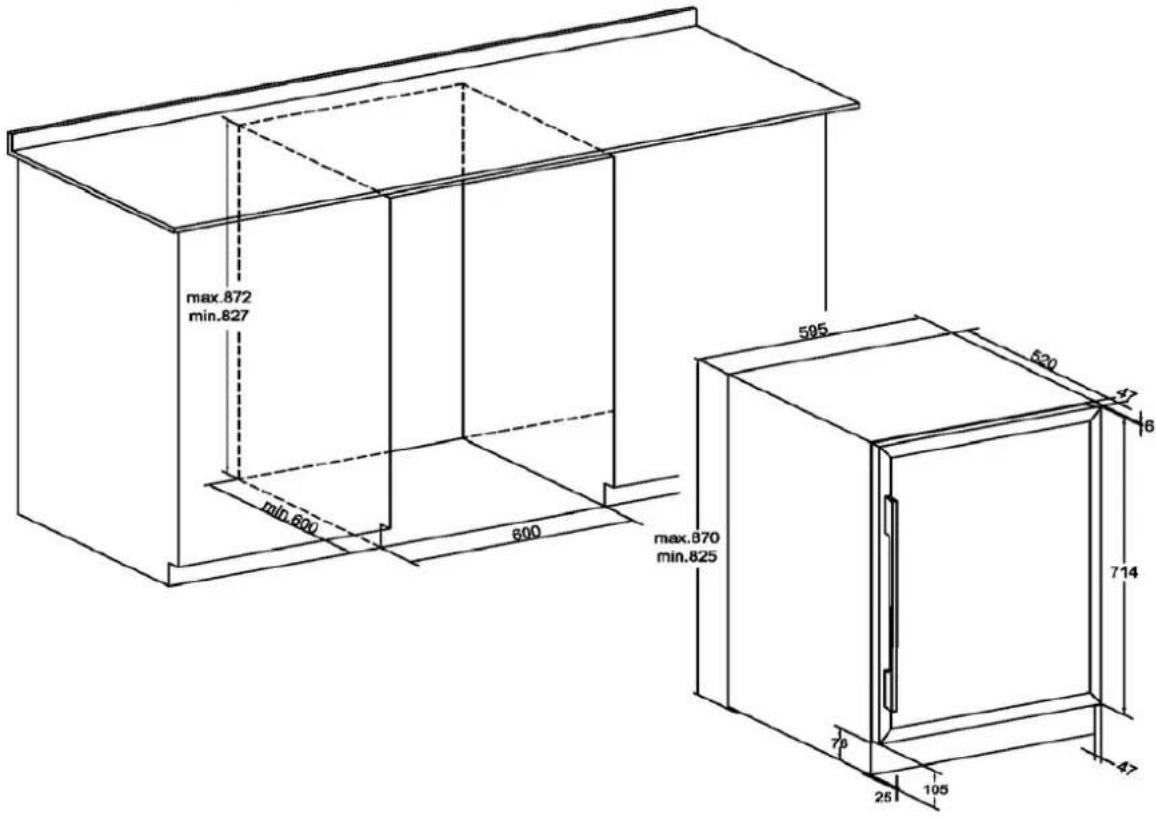

O aparelho foi concebido para ser colocado debaixo da bancada ou isoladamente no chão.

Demonstração para colocação debaixo da bancada:

max.872 min.827 min.600 600 max.870 min.825 595 520 47 6 714 79 25 105 47

As garrafas de vinho podem ser guardadas quando sentir frio no interior depois de o aparelho funcionar durante cerca de 1 hora.

Descrição do aparelho

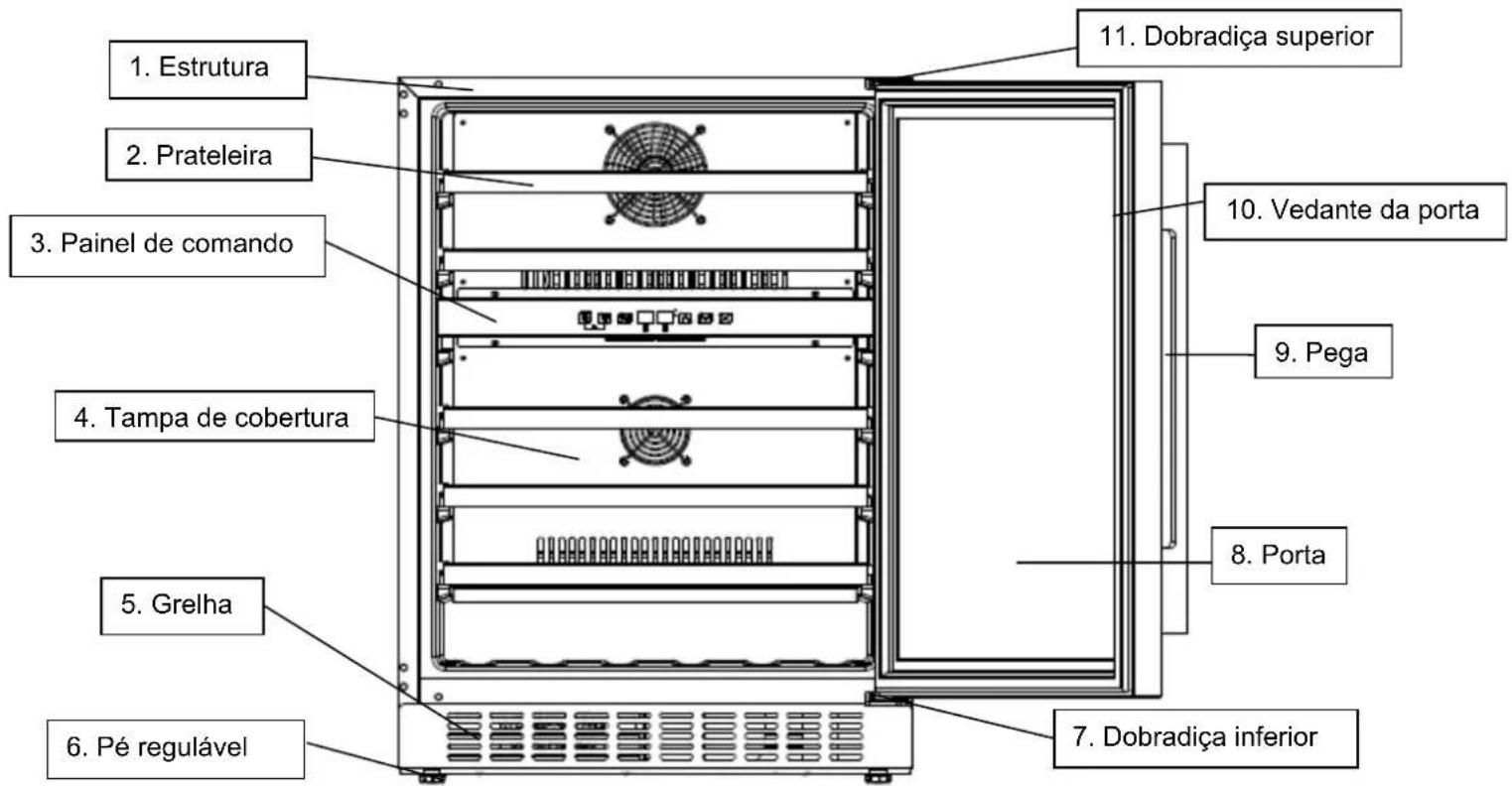

Acessórios e nome

1. Estrutura 2. Prateleira 3. Painel de comando 4. Tampa de cobertura 5. Grelha 6. Pé regulável 7. Dobradíça inferior 8. Porta 9. Pega 10. Vedante da porta 11. Dobradiça superior

Nota: As prateleiras, a moldura da porta, a pega e outros acessórios podem ser diferentes de acordo com os diferentes modelos e configurações. Todas as fotografias neste manual são de referência. O aparelho que comprar pode não ser exatamente o mesmo que o mostrado aqui. Veja o produto real.

Instalar a pega e inverter a porta do refrigerador de vinho

1. Instale a pega na moldura da porta do aparelho.

A pega é entregue numa embalagem separada juntamente com parafusos dentro da caixa de cartão.

① Identifique dois pequenos orifícios na moldura da porta pelo lado interior, puxando o vedante da porta um pouco para fora

Aponte a pega para os orifícios e insira os parafusos por ② dentro ③ Aparafuse-os com uma chave de fendas ④ Volte a colocar o vedante da porta para cobrir os parafusos.

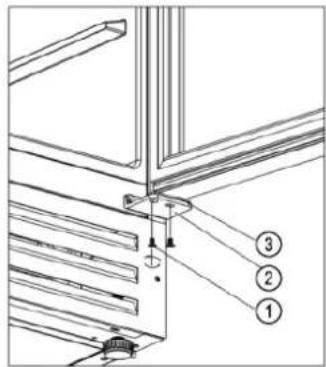

2. Trocar a porta de lado

O nosso refrigerador de vinho é entregue com a abertura da porta da esquerda para a direita. Para inverter a direção de abertura:

Figura 1

◇ Abra a porta num ângulo de 90 graus e mantenha-a estável.
Desaparafuse os dois parafusos ①, desmonte a dobradiça inferior direita ② [Figura 1].
Puxe a porta ⑤ para fora lentamente [siga a direção da ponta da seta na Figura 2] para sair da dobradiça inferior ② e continue a puxar a porta ⑤ para baixo lentamente até sair da dobradiça superior direita ④. Tire a placa da dobradiça inferior do orifício do eixo da porta [Figura 2].③
Desaparafuse a dobradiça superior direita ④ e a dobradiça inferior direita ② do

Figura 3

armário⑥ e mantenha-as no saco para o caso de querer voltar a mudar a abertura da porta para a esquerda no futuro [Figura 3]

Instale a dobradiça superior esquerda⑦ e a dobradiça inferior esquerda⑧ do lado esquerdo do armário.(⑦e⑧ entregues num saco separado dentro da caixa de cartão) [Figura 4]
Vire a porta ⑤ 180 graus ao contrário e insira a placa da dobradiça inferior ③ no orifício inferior do eixo da porta. Encaixe o orifício superior do eixo da porta na dobradiça superior esquerda⑦ e coloque a placa da dobradiça inferior ③ lentamente na dobradiça inferior esquerda⑧, mantendo a porta estável.

Aparafuse a dobradiça inferior esquerda à placa. A inversão das portas está terminada.

Funcionamento

Iniciar o funcionamento

1. Limpeza do compartimento

Antes de ligar, limpe o interior do aparelho e verifique se o tubo de drenagem está devidamente ligado (para mais detalhes, consulte "Manutenção e limpeza").

2. Imobilize o aparelho

Antes de ligar, nivele o aparelho no piso firme e seco durante, pelo menos, 30 minutos.

3. Ligue

O aparelho começa a funcionar e arrefece o interior após 1 hora; se isto não acontecer, deve verificar a ligação à corrente.

Painel de comando

Todas as teclas ficam inativas no modo de bloqueio. Desbloqueie primeiro.

LIGAR/DESLIGAR

1. Continue a premir a tecla durante 3 segundos, desliga e muda para o modo de espera.
2. Continue a premir a tecla novamente durante 3 segundos para voltar ao funcionamento normal.

Luz

Prima a tecla, liga ou desliga as luzes LED no interior. No modo de espera, a tecla fica inativa.

Interruptor de zonas

Prima a tecla para alternar entre a zona superior e a zona inferior e escolher a zona para definir a temperatura. Prima a tecla uma vez, o visor LED na zona escolhida pisca regularmente. Prima a tecla para cima e para baixo para definir a temperatura. Prima a tecla novamente; mude de zona para definir a temperatura.

PARA CIMA

Prima a tecla uma vez, o visor LED pisca de modo regular para mostrar a temperatura definida atual. Continue a premir para ajustar a temperatura definida, uma pressão aumenta 1 °C. A intermitência regular para após 5 segundos sem detetar nenhuma pressão e nova temperatura definida guardada. O visor LED volta a aparecer para mostrar a temperatura real no interior.

Para baixo

Prima a tecla uma vez, o visor LED pisca de modo regular para mostrar a temperatura definida atual. Continue a premir para ajustar a temperatura definida, uma pressão reduz 1 °C. A intermitência regular para após 5 segundos sem detetar nenhuma pressão e nova temperatura definida guardada. O visor LED volta a aparecer para mostrar a temperatura real no interior.

Bloqueio para crianças (chave de combinação)

1. Bloquear: prima as duas teclas ao mesmo tempo durante 3 segundos para bloquear.
2. Desbloquear: prima as duas teclas ao mesmo tempo durante 3 segundos para desbloquear.

Alternar apresentação de Fahrenheit/Celsius

Alterne a apresentação da temperatura entre Fahrenheit e Celsius premindo a tecla durante 3 segundos.

Atenção

1. A temperatura à saída da fábrica deste produto é de 12, e o intervalo de °C temperatura correspondente precisa de ser definido de acordo com o vinho em questão.
2. Tanto para a zona superior como para a inferior, a temperatura de arrefecimento pode ser definida a partir de 5-22 °C. E a temperatura da zona inferior só pode ser definida igual ou superior à da zona superior.
3. Som de alarme: quando ocorre uma avaria no sistema e soar o alarme, prima qualquer tecla no painel de comando para cancelar o som de alarme.
4. Código de erro:
   Quando a falha do sensor de temperatura da zona superior ocorre, é exibido o código de erro: E1 para circuito aberto; E2 para curto-circuito.
   Quando a falha do sensor de temperatura da zona inferior ocorre, é exibido o código de erro: E5 para circuito aberto; E6 para curto-circuito.

Quando a falha do sensor de descongelamento ocorre, é exibido o código de erro: E3 para circuito aberto; E4 para curto-circuito.

Armazenamento de vinho

O aparelho está equipado com prateleira independente suficiente para permitir que a sua coleção de vinho amadureça de forma silenciosa e tranquila

✿ Capacidade total de carregamento das prateleiras: 46 garrafas (Bordeaux padrão com 750 ml)

8 8 8 8 8 6 46 570 595 825

A capacidade de carga varia em função das diferentes formas de disposição das garrafas ou diferentes tamanhos das garrafas.
Cada prateleira foi concebida para colocar 1 ou 2 camadas de garrafas de vinho. Não são recomendadas mais de 2 camadas de garrafas numa prateleira.
Cada prateleira pode ser retirada parcialmente para guardar facilmente as garrafas de vinho.
◇ Abra bem a porta antes de puxar as prateleiras.
Deve evitar o máximo possível colocar a prateleira à frente do ventilador para evitar bloquear a entrada de ar e afetar a eficiência de refrigeração.
Se o refrigerador de vinho não tiver carga durante muito tempo, é recomendável desligá-lo, limpá-lo bem e abrir a porta para ventilar.
A tabela abaixo mostra a temperatura recomendada para armazenar e beber vinho:

Vinho tinto	15-18 °C
Vinho branco	9-14 °C
Vinho rosé	10-11 °C
Champanhe e espumante	5-8 °C

Resolução de problemas

O aparelho faz muito barulho?	Ajuste o pé frontal, mantenha o aparelho nivelado.Mantenha o aparelho com alguma distância das paredes.
Som de líquido a circular dentro do armário?	É normal devido ao refrigerante que funciona no interior.
O aparelho não arranca?	Certifique-se de que o aparelho está devidamente ligado à corrente.Certifique-se de ligar a corrente.O compressor é reiniciado após 5 minutos em caso de corte de energia.
O compressor funciona continuamente?	Se não estiver a ser produzido nenhum arrefecimento, ligue para o serviço pós-venda.
A porta não veda bem?	Após muito tempo de utilização, o vedante da porta pode ficar rígido e parcialmente distorcido.Aqueça o vedante da porta com um secador de ar quente ou uma toalha quente.O vedante da porta é amolecido e fecha a porta.
O aparelho não arrefece o suficiente?	Ajuste a definição de temperatura.Mantenha o aparelho afastado da luz solar ou do calor.Não abra a porta com frequência.
Cheiros desagradáveis dentro do armário?	Um pouco de cheiro a plástico em aparelhos recém-comprados é normal e desaparecerá após um curto período de tempo.Limpe o compartimento e ventile-o durante algumas horas.
Condensação na porta de vidro?	Não abra a porta frequentemente ou durante muito tempo.Não defina a temperatura muito baixa.Uma alta temperatura ambiente e humidade causam condensação.
A luz não funciona? Primeiro, verifique a fonte de alimentação.Ligue para o serviço pós-venda do revendedor se a luz estiver avariada.

Manutenção e limpeza

Limpeza

Desligue o aparelho antes de o limpar.
Limpe o aparelho com um pano macio ou uma esponja com água.
Não utilize solventes orgânicos, detergente alcalino, água a ferver, detergente em pó ou líquido ácido, etc.
Não lave o compartimento do aparelho com jatos de água.
Limpe regularmente as superfícies que possam entrar em contacto com sistemas de drenagem acessíveis.

Os itens abaixo irão danificar a superfície do refrigerador de vinho:

A maioria dos cortes de energia pode ser resolvida em pouco tempo. Para proteger os seus vinhos durante um corte de energia, evite abrir a porta o mais possível. Durante cortes de energia muito longos, tome as medidas necessárias para proteger o seu vinho.

Fora de serviço durante muito tempo

Retire todas as garrafas do aparelho, desligue, descongele, limpe, seque e deixe a porta aberta para evitar o surgimento de dolor no interior do aparelho.

Se o aparelho for desligado ou se houver um corte de energia, deve esperar pelo menos cinco minutos antes de reiniciar.

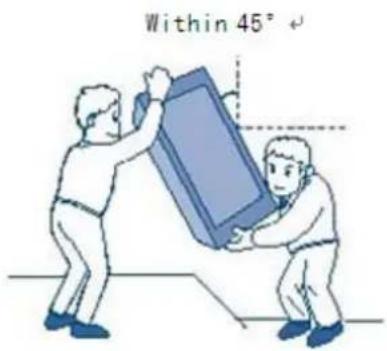

Mover o aparelho

Corte a alimentação e desligue o aparelho da tomada.
➢ Retire todas as garrafas do aparelho.
Ao mover o aparelho, não o incline mais de 45°.

Within 45°

Parâmetros técnicos

Modelo do produto NorCare VB46 BK
Voltagem/frequência	220-240V ~ /50Hz
Refrigerante/peso	R600a/35g
Volume efetivo 129 L
Capacidade de carga 46 bottles
Peso líquido 42.4kg
Dimensões da unidade (LxPxA)	595×570×820mm
Dimensões da embalagem (LxPxA)	660×625×880 mm

Observações:

1. O peso líquido inclui prateleiras e as dimensões da unidade são sem a pega na porta.
2. O fabricante reserva-se todos os direitos de alterar os parâmetros acima sem aviso prévio. Consulte a placa de identificação do seu aparelho.
3. A capacidade de carga varia em função das diferentes formas de disposição das garrafas ou diferentes tamanhos das garrafas (aplicável Bordeaux padrão com 750 ml).
