MANUAL DE UTILIZADOR Street i-Size Foppapedretti

GARANTÍA CONVENCIONAL

Advertências	PAG 106
Componentes da cadeira auto	PAG 112
Limitações e requisitos de utilização relativos ao produto e ao banco do automóvel	PAG 113
Utilização da cadeira auto	PAG 114
Regulação da altura do apoio da cabeça e das alças	PAG 115
Regulação dos cintos de segurança, arnês	PAG 115
Utilização da fivela	PAG 116
Como instalar o sistema ISOFIX	PAG 116
Modalidade a - instalação no sentido da marcha	PAG 116
Remover a cadeira auto do veículo / remoção do sistema ISOFIX	PAG 118
Remover o arnês (guardar o arnês de segurança)	PAG 118
Modalidade B1 - instalação da cadeira com o cinto de segurança de	PAG 119
3 Pontos e conectores ISOFIX
Modalidade B2 - instalação com o cinto de segurança de 3 pontos	PAG 120
Instalação do KID PAD	PAG 121
Utilização do redutor	PAG 121
Remover o revestimento	PAG 121
Manutenção e limpeza	PAG 122
Garantia convencional	PAG 123

ADVERTÊNCIAS

ATENÇÃO:

• Antes da utilização recomenda-se uma leitura atenta das instruções de utilização, as quais devem ser escrupulosamente respeitadas para se ter os níveis máximos de segurança do produto.
• Conservar cuidadosamente as instruções de utilização para qualquer eventual referência futura. As presentes instruções de utilização podem ser conservadas no compartimento previsto para o efeito da cadeira auto durante o período de utilização.
• A não observância escrupulosa das instruções de instalação da cadeira auto poderá implicar riscos para a sua criança.
• Nunca deixar a criança sem vigilância dentro do automóvel. Não utilizar uma cadeira auto no assento da frente com airbags frontais ativos, porque pode ser perigoso.
• Esse risco não afeta os chamados airbags laterais.

• Esta Cadeira Auto está homologada nos termos do regulamento ECE R129/03 para o transporte de crianças com altura compreendida entre os 76 cm e os 150 cm e pode ser instalada:

• No sentido da marcha (crianças com altura compreendida entre 76 e 105 cm), com sistema de fixação ISOFIX + Top Tether.

• No sentido da marcha (crianças com altura compreendida entre 100 e 150 cm), com sistema de fixação ISOFIX + cinto de segurança de 3 pontos do veículo ou apenas cinto de 3 pontos do veículo

• ATENÇÃO: Não instale a cadeira auto no sentido da marcha enquanto a criança não tiver 15 meses. A Cadeira auto pode ser instalada no sentido da marcha, a partir dos 76 cm de altura da criança.

• AVISO IMPORTANTE: Este produto é um avançado sistema de retenção i-Size para crianças. Está homologado nos termos do Regulamento N.º 129, para a utilização em bancos de veículos automóveis “compatíveis com os sistemas i-Size”, como indicado pelo fabricante do veículo no respetivo Manual. Em caso de dúvidas, consulte o fabricante do sistema de retenção para crianças, ou o revendedor.
• AVISO IMPORTANTE: Este produto é um sistema avançado de retenção para crianças, classificado como elevação i-Size. Está homologado nos termos do regulamento N.º 129, para a utilização dentro de veículos em bancos “compatíveis com os sistemas i-Size”, como indicado pelo fabricante do veículo no respetivo manual. Em caso de dúvidas, consulte o fabricante do sistema de retenção para crianças, ou o revendedor.
• ADVERTÊNCIA: NUNCA deixar a criança sem vigilância - a segurança da sua criança é sua responsabilidade.

ADVERTÊNCIAS

• ADVERTÊNCIA: A instalação deve ser realizada por um adulto.
• ADVERTÊNCIA: É importante instalar corretamente a cadeira para automóvel para garantir a segurança da criança. Uma instalação errada pode comprometer a segurança da criança.
• ADVERTÊNCIA: Assegurar-se sempre que as pessoas que utilizam o produto, mesmo ocasionalmente (como por exemplo os avós), tenham lido as instruções de utilização ou que a elas tenha sido explicado a montagem e a utilização corretas do produto, por uma pessoa que tenha lido as instruções.
• ADVERTÊNCIA: manter sempre este manual à disposição, conservando-o junto ao produto.
• ADVERTÊNCIA: Em caso de dúvida acerca da instalação e correta utilização da cadeira, contactar o fabricante do dispositivo de retenção para crianças.

ANTES DE COMEÇAR

• ADVERTÊNCIA: Não instalar a cadeira para automóvel em bancos virados para a parte traseira do veículo ou bancos orientados lateralmente.
• ADVERTÊNCIA: Antes de instalar a cadeira verificar que o banco de passageiro utilizado tenha o encosto bloqueado em posição vertical.
• ADVERTÊNCIA: Não utilizar a cadeira em casa. Foi projetado para ser utilizado em automóveis.
• ADVERTÊNCIA: Certificar-se que bagagens ou outros objetos potencialmente capazes de causar contusões ou feridas ao ocupante da cadeira em caso de colisão estejam bem fixos.

QUANDO UTILIZAR A CADEIRA

• ADVERTÊNCIA: Os elementos rígidos e as peças em material plástico do dispositivo de retenção para crianças devem ser posicionados e instalados de modo tal que, nas condições de normal utilização, não possam bloquear-se sob um banco móvel ou na porta do veículo.
• ADVERTÊNCIA: Se fornecido com o veículo, utilizar o dispositivo de bloqueio de abertura de portas a partir do interior. Isto para impedir a criança de abrir a porta.
• ADVERTÊNCIA: Fazer uma breve pausa durante uma longa viagem, de modo que a criança posso relaxar-se e apanhar um pouco de ar.
• ADVERTÊNCIA: Nunca deixar uma criança sem vigilância em um dispositivo de retenção para crianças.
• ADVERTÊNCIA: A cadeira para automóvel deve estar sempre fixada ao banco, mesmo se não estiver a ser utilizada.

ADVERTÊNCIAS

• ADVERTÊNCIA: Após a montagem certificar-se que a cadeira esteja bem fixa ao banco e que não oscile. Se o cinto de segurança estiver frouxo, voltar a posicionar e instalar novamente a cadeira.
• ADVERTÊNCIA: Não utilizar o dispositivo de retenção para crianças sem o forro.
• ADVERTÊNCIA: Não substituir o forro por um forro diferente daquele aconselhado pelo fabricante, já que tem um impacto direto no funcionamento do dispositivo de retenção.
• IMPORTANTE: Durante longas viagens fazer paragens em intervalos regulares e verificar que a cadeira esteja corretamente instalada e que os cintos não se tenham afrouxado.
• ADVERTÊNCIA: Em caso de emergência é abrir o fecho rapidamente para libertar a criança. O fecho é por isso de fácil abertura e não deve estar coberto. Ensinar a
• criança a não brincar com o fecho.
• ADVERTÊNCIA: Não colocar debaixo da cadeira, entre o banco e a cadeira, tecidos (como por exemplo uma toalha ou uma almofada) já que em caso de acidente poderão alterar a segurança do produto.
• ADVERTÊNCIA: Durante o inverno prestar atenção a não posicionar a criança na cadeira usando roupas demasiado volumosas.
• ADVERTÊNCIA: Se sujeitos a temperaturas elevadas, os componentes metálicos e em plástico ficam quentes. Recomenda-se, portanto, cobrir a cadeira auto caso se deixe o carro estacionado ao sol.
• ADVERTÊNCIA: Certificar-se que os objetos móveis estejam imóveis, tais como bagagens ou livros no interior do veículo. Podem provocar lesões/feridas em caso de acidente.
• ADVERTÊNCIA: Não colocar bagagem na chapeleira sem a prender: em caso de acidente, pode causar sérios danos aos passageiros.
• ADVERTÊNCIA: Certificar-se que todos os dispositivos de bloqueio estão corretamente engatados antes da utilização.
• ADVERTÊNCIA: Não utilize peças sobressalentes ou acessórios não fornecidos ou aprovados pelo fabricante, pois podem tornar o produto pouco seguro.)
• Após um acidente, a cadeira auto poderá perder os requisitos de segurança em virtude dos danos sofridos, ainda que não sejam imediatamente visíveis.
• Recomenda-se, portanto, a sua substituição. Apenas o fabricante pode garantir a conformidade da cadeira auto com os requisitos de segurança, desde que se trate de um produto original.
• Não alterar o produto, de forma a evitar comprometer a sua segurança geral.

ADVERTÊNCIAS

• Recomenda-se não remover logótipos/etiquetas do produto, de forma a evitar danificar o seu revestimento.
• Utilizar a cadeira auto mesmo no caso de viagens breves, porque é exatamente nestes casos que se verifica a maior parte dos acidentes.
• Antes de proceder à compra, verificar se a cadeira auto é compatível com o seu automóvel.
• Durante as viagens longas é aconselhável fazer algumas pausas, para permitir à criança alguns momentos de relaxe.
• Dar o bom exemplo pessoalmente e usar sempre o cinto de segurança.
• Recomendar à criança para nunca brincar com a fivela do arnês.

• ADVERTÊNCIA: NUNCA deixar a criança sentada na cadeira enquanto o automóvel está estacionado, especialmente se exposta à luz direta do sol ou em um dia quente.
• ADVERTÊNCIA: NUNCA deixar a cadeira exposta ao sol por diversas horas, já que poderá ser perigoso para a criança porque as partes em metal e em plástico poderão escaldarse. O tecido poderá desbotoar-se. Cobrir a cadeira com uma tela se o carro estiver estacionado ao sol.

ADVERTÊNCIAS

CADEIRAS EM SEGUNDA MÃO ou CADEIRAS DANIFICADAS

• ADVERTÊNCIA: NUNCA comprar uma cadeira para automóvel em segunda mão. Poderá ter danos ou roturas internas não visíveis a olho nu.
• IMPORTANTE: A garantia do fabricante é exclusivamente para a primeira utilização do produto e está ligada ao proprietário da primeira compra.
• ADVERTÊNCIA: É necessário substituir a cadeira para automóvel e os cintos de segurança do veículo se danificados ou desgastados pela utilização.
• ADVERTÊNCIA: É necessário substituir a cadeira para automóvel caso tenha sofrido uma tensão violenta, em caso de acidente, que poderá ter provocado um rotura interna não visível a olho nu ou em caso de desgaste.
• A empresa FOPPAPEDRETTI declina qualquer responsabilidade pelo uso indevido do produto e por qualquer uso diferente destas instruções.

AVISO IMPORTANTE

Dos 76 aos 105 cm de altura (i-Size ISOFIX Universal)

• Este produto e um avancado sistema de retencao i-Size para crianças. E aprovado nos termos do regulamento No. 129/03 para a utilizacao em veiculos com bancos “compatives com os sistemas i-Size”, conforme especificado pelo fabricante do veículo no manual do automovel. “Street i-Size” pode ser instalada em todos os bancos do automovel aprovados i-Size e em todos os bancos do automovel aprovados ISOFIX. Em caso de duvidas, consulte o fabricante do sistema de retencao para crianças, ou o revendedor.

- Dos 76 aos 105 cm, a instalacao deve ser feita em bancos equipados com o Sistema Isofix e Top Tether.

- Este e um sistema avancado de retencao para crianças, classificado como assento elevatorio "i-Size". E aprovado nos termos do regulamento No. 129/03 para a utilizacao em veiculos com bancos "compatives com os sistemas i-Size", conforme especificado pelo fabricante do veículo no manual do automovel. "Street i-Size" pode ser instalada em todos os bancos do automovel aprovados i-Size e em todos os bancos do automovel aprovados UNIVERSAL, desde que não interfira com elementos internos do veículo. Em caso de duvidas, consulte o fabricante do sistema de retencao para crianças, ou o revendedor.

AVISOS! NÃO utilize o Top Tether dos 100 aos 150 cm.

ADVERTÊNCIAS

• Se no veículo não houver os pontos de ancoragem Isofix, “Street i-Size” (na configuração 100-150 cm) pode ser instalada no sentido da marcha, com o cinto de segurança de 3 pontos do veículo, aprovado conforme o regulamento UN/ECE No. 16 ou equivalente.
• AVISOS! Ao utilizar o cinto de 3 pontos do veículo, certifique se de que a parte abdominal do cinto fica corretamente posicionada sobre a bacia da criança.

COMPONENTES DA CADEIRA AUTO

AUTOSITZ	GRUPPEINST	ALLATIONSMETHODETYP
Street i-Size 76	-105 cm i-SizeISO	FIX + Top Tether
Street i-Size 100	-150 cm i-Size b	SOEIXseat3-Punkt-Sicherheitsgurt
Street i-Size 100	-150 cm i-Size bo	oster seat3-Punkt-Sicherheitsgurt

1. Apoio da cabeça
2. Proteção do cinto peitoral
3. Cinto de segurança de 5 pontos
4. Fivela
5. Proteção entrepernas
6. Botão dos cintos das costas
7. Correia dos cintos das costas
8. Botão de desengate ISOFIX

9. Conectores ISOFIX

10. Guia de passagem do cinto abdominal

11. Guias do cinto peitoral
12. Manípulo de regulação do apoio da cabeça
13. Top Tether
14. Reductor
15. Guia para conector ISOFIX

Recomenda-se utilizar a cadeira auto com os conectores ISOFIX se o veículo estiver equipado com o engate ISOFIX.

UTILIZAÇÃO A BORDO DO VEÍCULO

LIMITAÇÕES E REQUISITOS DE UTILIZAÇÃO RELATIVOS AO PRODUTO E AO BANCO DO AUTOMÓVEL

ATENÇÃO! Respeite escrupulosamente as seguintes limitações:

• A Cadeira auto pode ser instalada no sentido da marcha, a partir dos 76 cm de altura da criança.
• IMPORTANTE! Não instale a cadeira auto no sentido da marcha enquanto a criança não tiver 15 meses.
• O banco do automóvel deve estar posicionado no sentido da marcha. Nunca instale esta Cadeira auto em bancos virados lateralmente ou posicionados no sentido inverso à marcha.

CADEIRA AUTO	GRUPO MÉTODO DE INSTALAÇÃO TIPO
Street i-Size 76	-105 cm i-Size|SOFIX + Top Tether
Street i-Size 10	0-150 cm i-Size booster seat|SOFIX + Cinto de 3 pontos
Street i-Size 10	0-150 cm i-Size booster seatCinto de 3 pontos

Só pode ser instalada se os veículos considerados adequados estiverem equipados com cintos de segurança de 3 pontos, homologados nos termos do Regulamento UN/ECE nº 16 ou de outras normas equivalentes.

UTILIZAÇÃO DA CADEIRA AUTO

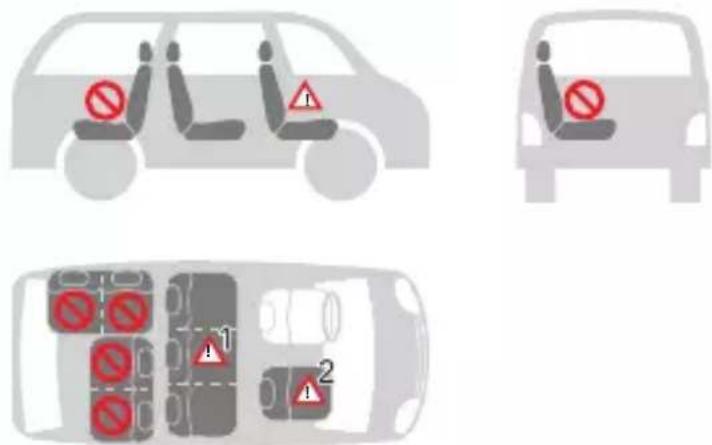

A cadeira auto pode ser instalada conforme indicado na figura:

• Orientação no sentido da marcha	SIM
• No sentido oposto ao da marcha	NÃO
• Com cintos de segurança de 2 pontosO uso de cintos de segurança de dois pontos aumenta significativamente o risco de lesões para a criança em caso de acidente.	NÃO

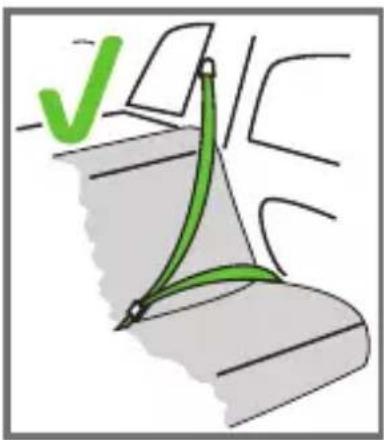

• Com cintos de segurança de 3 pontosO cinto de segurança deve estar homologado nos termos do regulamento ECE R16 ou outras normas equivalentes.	SIM
• Com sistema de fixação ISOFIX e Top Tethe Se dotado de airbag frontal ativo: arrastar bastante para trás o assento do passageiro e consultar as instruções contidas no manual da viatura.	SIM
• NÃO UTILIZAR EM ASSENTOS DE PASSAGEIROS EQUIPADOS COM AIRBAGS À FRENTE ATIVOS!O assento do passageiro da frente pode ser combinado ou não com os sistemas ISOFIX, com as mesmas advertências relativas a esses sistemas (deslizar o assento para trás e consultar as instruções contidas no manual de utilização do veículo).	SIM ^2
• Nos assentos laterais traseiros	SIM
• No assento central traseiroA cadeira auto pode ser utilizada no assento traseir central se estiver equipado com cinto de segurança de três pontos.	SIM ^1

(Respeitar escrupulosamente as normas em vigor no país de residência).

UTILIZAÇÃO DA CADEIRA AUTO

REGULAÇÃO DA ALTURA DO APOIO DA CABEÇA E DAS ALÇAS

A regulação correta do apoio da cabeça garante a máxima proteção da criança na cadeira auto.

Dos 76 aos 105 cm: Quando se utiliza o arnês de 5 pontos, o apoio da cabeça deve ser regulado de forma a que entre as alças e a parte superior das costas exista um espaço igual a 1 dedo (1 cm).

IMPORTANTE: Soltar as alças para as costas antes de proceder à regulação do apoio da cabeça. A regulação das alças numa posição inferior ou superior em relação às costas da criança pode comprometer a segurança da criança.

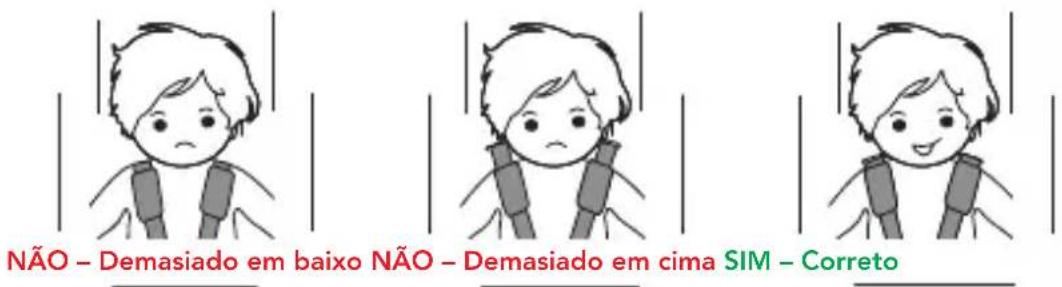

NÃO - Demasiado em baixo NÃO - Demasiado em cima SIM - Correto

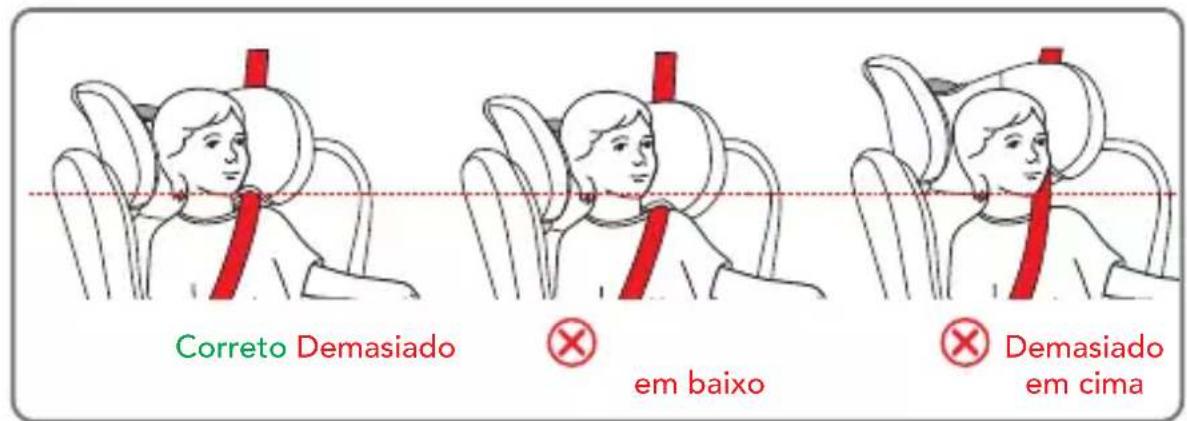

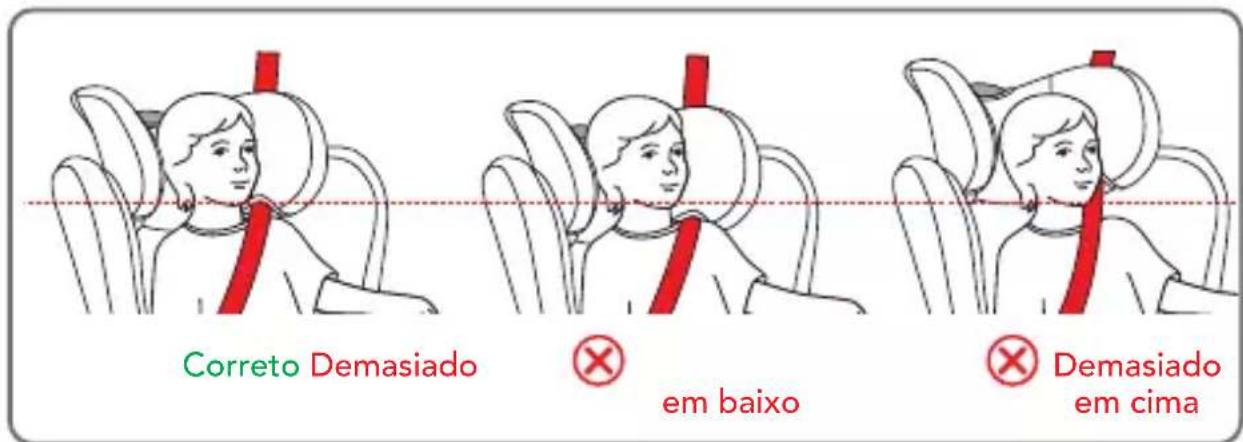

Dos 100 aos 150 cm: Quando se utiliza o cinto de segurança de 3 pontos do veículo, o apoio da cabeça deve ser regulado de forma a que exista um espaço de dois dedos entre o apoio da cabeça e as costas da criança. Certificar-se que o cinto de segurança peitoral, que passa no “guia de passagem do cinto peitoral” ao lado do apoio da cabeça, está posicionado à altura das costas e não do pescoço da criança.

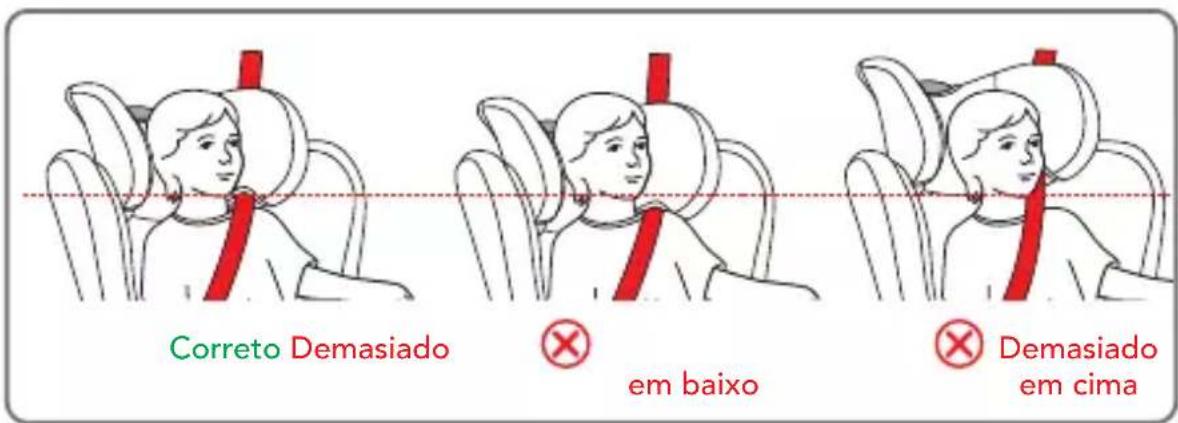

Correto Demasiado em baixo Demasiado em cima

REGULAÇÃO DOS CINTOS DE SEGURANÇA, ARNÊS

Para afrouxar o arnês: Premir o botão de regulação e, simultaneamente, apertar as alças (cintos peitorais) na parte inferior, sob os revestimentos das proteções peitorais e puxá-las para a frente para afrouxá-las (fig. 1).

IMPORTANTE: Não puxar as alças apertando os revestimentos de proteção peitoral.

Apertar o arnês: Puxar a correia de regulação do arnês de modo a esticá-la corretamente contra o corpo da criança (fig. 2).

A correia está corretamente esticada quando o espaço entre o arnês e a criança não é superior à espessura de um dedo (1 cm).

NOTA: Controlar que o fecho esteja corretamente fixado puxando os arneses e os cintos abdominais.

UTILIZAÇÃO DA CADEIRA AUTO

ATENÇÃO: Não torcer nem sobrepor as correias do arnês.

UTILIZAÇÃO DA FIVELA

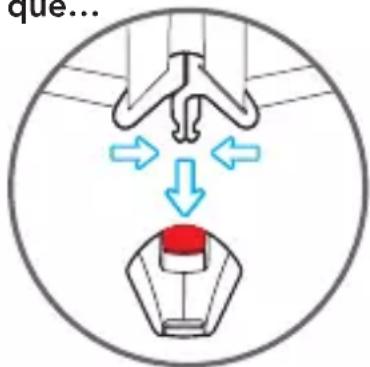

Para engatar a fivela: Unir as linguetas da fivela central e inseri-las no alojamento previsto para o efeito dentro da fivela do arnês. Um clique indicará um engate correto (fig. 3).

Para desengatar a fivela: Pressionar o botão vermelho para extrair as linguetas da fivela central (fig. 4).

REGULAR O APOIO DA CABEÇA

O apoio da cabeça permite alturas de regulação diferentes. Puxar o manípulo de regulação e levantar ou baixar o apoio da cabeça na posição correta (fig. 5).

No Grupo 76-105cm, a regulação do apoio da cabeça regula também a altura das alças.

COMO INSTALAR O SISTEMA ISOFIX

Se o seu automóvel não dispuser de guias para conectores ISOFIX de série, inserir as guias fornecidas com a cadeira auto com a ranhura voltada para cima nos dois pontos de fixação ISOFIX da viatura (fig. 6, 7).

SUGESTÃO: Os pontos de fixação ISOFIX encontram-se entre o banco e encosto do assento do veículo.

Alinhar os conectores ISOFIX com os pontos de fixação colocados no assento do veículo e pressionar até se ouvir um “clique”. O indicador presente em ambos os suportes ficará verde indicando um engate correto. Abanar a cadeira auto para certificarse que está corretamente engatada (fig. 8). Empurrar a cadeira auto na direção do assento, certificando-se que ambos os conectores ISOFIX estão esticados na mesma posição (fig. 9).

Modalidade A - INSTALAÇÃO NO SENTIDO DA MARCHA

(Crianças entre 76 e 105 cm, ISOFIX + Top Tether + arnês)

Instalação exclusiva em veículos equipados com o sistema de fixação ISOFIX e engate Top Tether.

ADVERTÊNCIA! A utilização da cadeira auto no sentido contrário ao da marcha é obrigatória para uma criança até aos 15 meses de idade e 76 cm de altura.

Premir simultaneamente ambos os lados do botão de regulação/desengate dos conectores ISOFIX e esticar os conectores ISOFIX (fig. 10).

Identificar os engates ISOFIX fornecidos com o veículo (fig. 11).

Se o seu automóvel não dispuser de guias para conectores ISOFIX de série, inserir as guias fornecidas com a cadeira auto, veja o parágrafo "Como instalar o sistema ISOFIX".

UTILIZAÇÃO DA CADEIRA AUTO

Alinhar os conectores ISOFIX com os pontos de fixação colocados no assento do veículo e pressionar até se ouvir um “clique”. O indicador presente em ambos os suportes ficará verde indicando um engate correto.

Verificar o engate correto de ambos os suportes.

Empurrar a cadeira auto na direção do assento, certificandose que ambos os conectores ISOFIX estão esticados na mesma posição. Não deve existir nenhum espaço entre o encosto do assento do veículo e a cadeira auto (fig. 12, 13).

Abanar a cadeira auto para certificarse que está corretamente engatada (fig. 14).

Apertar o cinto Top Tether e, se necessário, alongar a correia pressionando o botão de bloqueio previsto para o efeito e esticar a correia até ao comprimento desejado. Engatar o dispositivo superior de fixação "Top Tether" no ponto de fixação indicado no manual de utilização do veículo (fig. 15). Verificar a presença deste ícone dentro do habitáculo.

Esticar a correia do dispositivo Top Tether até que o indicador fique verde (fig. 15). Isto indica que a correia está esticada corretamente. A correia Top Tether deve passar por cima do encosto do assento do veículo, mas nunca por cima do apoio da cabeça. Se necessário, levantar ou retirar o apoio da cabeça do assento (fig. 16). Abanar a cadeira auto para certificarse que está corretamente engatada.

ENROLAR O EXCESSO DA CORREIA TOP TETHER E GUARDÁ-LO DE MODO A EVITAR QUE A CRIANÇA POSSA AGARRÁ-LO E BRINCAR COM ELE, UMA VEZ QUE PODE SER EXTREMAMENTE PERIGOSO.

Premir o botão de regulação e, simultaneamente, apertar as alças (cintos peitorais) na parte inferior, sob os revestimentos das proteções peitorais e puxá-las para a frente para afrouxá-las (fig. 17).

IMPORTANTE: Não puxar as alças apertando os revestimentos de proteção peitoral. Veja o parágrafo "Regulação dos cintos de segurança, arnês".

Premir o botão vermelho na fivela central para desengatar as alças (fig. 18a, 18b).

Posicionar as alças ao lado da cadeira auto.

Colocar a criança na cadeira auto. Posicionar as alças sobre as costas da criança, unir as duas linguetas do cinto e engatá-las na fivela. Apertar o arnês (fig. 19a, 19b, 19c).

IMPORTANTE! A regulação correta do apoio da cabeça garante a máxima proteção da criança na cadeira auto. Quando se utiliza o arnês de 5 pontos, o apoio da cabeça deve ser regulado de forma a que entre as alças e a parte superior das costas exista um espaço igual a 1 dedo (1 cm).

IMPORTANTE: Soltar as alças para as costas antes de proceder à regulação do apoio da cabeça.

Para engatar a fivela: Veja o parágrafo "Utilização da fivela".

Apertar o arnês: Veja o parágrafo "Regulação dos cintos de segurança, arnês".

PRECAUÇÕES PARA CERTIFICAR-SE QUE APERTOU CORRETAMENTE O ARNÊS DA CADEIRA AUTO

IMPORTANTE

Para a segurança da criança, certificar-se sempre que...

• Os cintos do arnês estão corretamente regulados de acordo com a estatura da criança e estão corretamente esticados;
• As correias peitorais estão reguladas na posição correta;
• Os cintos do arnês não estão torcidos;
• As linguetas estão corretamente engatadas na fivela.

que...

REMOVER A CADEIRA AUTO DO VEÍCULO / REMOÇÃO DO SISTEMA ISOFIX

Desengatar o Top Tether: Para desengatar a correia Top Tether, premir o botão no dispositivo de regulação de tensão da correia Top Tether e soltar a correia para reduzir a tensão de fixação (fig. 20). Desengatar o mosquetão de fixação da correia. Empurrar a cadeira auto contra o encosto do assento do automóvel (fig. 21).

Simultaneamente pressionar os botões de desengate ISOFIX e fazer reentrar os conectores ISOFIX (fig. 22). Remover a cadeira auto do veículo (fig. 23).

REMOVER O ARNÊS (Guardar o arnês de segurança)

Soltar completamente as alças, consultar o parágrafo “REGULAÇÃO DOS CINTOS DE SEGURANÇA, ARNÊS (Crianças dos 76 aos 105 cm)” (fig. 24)

Premir o manípulo no apoio da cabeça e continuando a puxá-lo, levantar ou baixar o apoio da cabeça regulando-o de acordo com a estatura da criança (fig. 25)

Premir o botão vermelho na fivela central para desengatar as alças (fig. 26).

Levantar o tecido de revestimento do assento, prestar atenção para puxar delicadamente.

Fazer deslizar o grupo fivela na direção do interior do olhal do tecido e do olhal do enchimento e inserir a fivela no compartimento interno,

Reposicione o tecido no encosto e no assento, aperte os botões de pressão (fig. 28).

INSTALAÇÃO NO SENTIDO DA MARCHA (Crianças entre 100 e 150 cm, Cinto de segurança de 3 pontos ou ISOFIX + cinto de segurança de 3 pontos)

Recomenda-se a utilização de cinto com 5 pontos o mais tempo possível. Quando a criança crescer até uma altura de 100 cm, a cadeira auto deve ser transformada para a utilização com crianças com altura compreendida entre 100 e 150 cm. Nesta configuração é necessário remover o cinto de 5 pontos (arnês) fornecido com a cadeira auto. Veja o parágrafo "Remover o arnês (Guardar o arnês de segurança)".

Adequado apenas para utilização em veículos equipados com cinto de segurança de 3 pontos, estático ou com retrator, homologado de acordo com o Regulamento nº 16 da UN/ECE ou outras normas equivalentes.

Modalidade B1 - INSTALAÇÃO DA CADEIRA COM O CINTO DE SEGURANÇA DE 3 PONTOS E CONECTORES ISOFIX

Premir simultaneamente ambos os lados do botão de regulação/desengate dos conectores ISOFIX e esticar os conectores ISOFIX (fig. 29).

Identificar os engates ISOFIX fornecidos com o veículo (fig. 30).

Se o seu automóvel não dispuser de guias para conectores ISOFIX de série, inserir as guias fornecidas com a cadeira auto, veja o parágrafo "Como instalar o sistema ISOFIX".

Alinhar os conectores ISOFIX com os pontos de fixação colocados no assento do veículo e pressionar até se ouvir um "clique". O indicador presente em ambos os suportes ficará verde indicando um engate correto (fig. 31).

Verificar o engate correto de ambos os suportes.

Empurrar a cadeira auto na direção do assento, certificandose que ambos os conectores ISOFIX estão esticados na mesma posição. Abanar a cadeira auto para certificarse que está corretamente engatada. Não deve existir nenhum espaço entre o encosto do assento do veículo e a cadeira auto (fig. 32).

Colocar a criança na cadeira auto (fig. 33), regular a altura do apoio da cabeça de acordo com a morfologia da criança, (ver "Regulação do apoio da cabeça").

Prender a criança utilizando o cinto de 3 pontos, cinto peitoral do veículo através da guia de passagem superior do cinto (A)e o cinto abdominal do veículo através da guia de passagem do cinto (B) e (C) (ver a figura 34).

Engatar a fivela, um clique indicará o engate correto (fig. 35).

ATENÇÃO! A fivela do cinto de segurança do veículo não deve ficar colocada na guia de passagem inferior do cinto abdominal.

Inserir o cinto peitoral e o cinto abdominal na guia de passagem inferior do lado próximo da fivela de engate do cinto de segurança do veículo (C).

Enfiar o cinto abdominal no lado oposto da cadeira auto na guia de passagem do cinto abdominal (B).

ATENÇÃO! O cinto abdominal deve passar o mais baixo possível por cima da bacia da criança.

Inserir o cinto peitoral na guia de passagem do cinto prevista para o efeito (A), certificandose que não fica torcido.

UTILIZAÇÃO DA CADEIRA AUTO

Correto Demasiado em baixo Demasiado em cima

NOTA: Quando se utiliza o cinto de segurança de 3 pontos do veículo, o apoio da cabeça deve ser regulado de forma a que exista um espaço de dois dedos entre o apoio da cabeça e as costas da criança. Certificar-se que o cinto de segurança peitoral, que passa no “guia de passagem do cinto peitoral” ao lado do apoio da cabeça, está posicionado à altura das costas e não do pescoço da criança.

Esticar o cinto como indicado na figura 36. Certificar-se que colocou o cinto abdominal o mais baixo possível, por cima da bacia da criança, e que o inseriu nas guias de passagem do cinto de segurança abdominal e engatou corretamente a fivela. O cinto peitoral deve passar na guia de passagem do cinto peitoral.

Modalidade B2 - INSTALAÇÃO COM O CINTO DE SEGURANÇA DE 3 PONTOS

Pressionar os botões de desengate ISOFIX e fazer reentrar os conectores ISOFIX (fig.37).

Colocar a cadeira para crianças no banco do automóvel.

Empurrar a cadeira auto contra o encosto do assento. Não deve existir nenhum espaço entre o encosto do assento do veículo e a cadeira auto (fig. 38).

Colocar a criança na cadeira auto (fig. 39), regular a altura do apoio da cabeça de acordo com a morfologia da criança, (ver "Regulação do apoio da cabeça").

Prender a criança utilizando o cinto de 3 pontos, cinto peitoral do veículo através da guia de passagem superior do cinto (A)e o cinto abdominal do veículo através da guia de passagem do cinto (B) e (C) (ver a figura 40).

Engatar a fivela, um clique indicará o engate correto (fig. 41).

ATENÇÃO! A fivela do cinto de segurança do veículo não deve ficar colocada na guia de passagem inferior do cinto abdominal.

Inserir o cinto peitoral e o cinto abdominal na guia de passagem inferior do lado próximo da fivela de engate do cinto de segurança do veículo (C).

Enfiar o cinto abdominal no lado oposto da cadeira auto na guia de passagem do cinto abdominal (B).

ATENÇÃO! O cinto abdominal deve passar o mais baixo possível por cima da bacia da criança.

Inserir o cinto peitoral na guia de passagem do cinto prevista para o efeito (A), certificandose que não fica torcido.

UTILIZAÇÃO DA CADEIRA AUTO

Correto Demasiado em baixo Demasiado em cima

NOTA: Quando se utiliza o cinto de segurança de 3 pontos do veículo, o apoio da cabeça deve ser regulado de forma a que exista um espaço de dois dedos entre o apoio da cabeça e as costas da criança. Certificar-se que o cinto de segurança peitoral, que passa no “guia de passagem do cinto peitoral” ao lado do apoio da cabeça, está posicionado à altura das costas e não do pescoço da criança.

Esticar o cinto como indicado na figura 42. Certificar-se que colocou o cinto abdominal o mais baixo possível, por cima da bacia da criança, e que o inseriu nas guias de passagem do cinto de segurança abdominal e engatou corretamente a fivela. O cinto peitoral deve passar na guia de passagem do cinto peitoral.

INSTALAÇÃO DO KID PAD

KID-PAD é um dispositivo que deve ser SEMPRE instalado na correia diagonal do cinto de segurança, para garantir uma correta proteção em caso de impacto.

Posicionar a correia diagonal sob os dois velcros do KID-PAD (fig. 43) fechá o KID-PAD sobre si mesmo (fig. 44), tendo atenção para que a parte em forma fique posicionada entre o queixo e o tórax da criança (fig. 45).

ATENÇÃO! O KID-Pad deve ser utilizado SEMPRE.

UTILIZAÇÃO DO REDUTOR

O redutor do assento foi concebido para ser utilizado com crianças, para garantir um maior conforto e estabilidade e permitir uma posição mais deitada, evitando que a cabeça caia para a frente.

O redutor completo deve ser utilizado até que a criança atinja os 87 cm (fig. 46).

REMOVER O REVESTIMENTO (fig. 47)

Soltar o arnês e remover o redutor se estiver presente.

Levantar o apoio da cabeça na posição máxima.

Remover, fazendo deslizar cuidadosamente, o tecido do apoio da cabeça.

Remover, fazendo deslizar cuidadosamente, o tecido da estrutura começando por um dos lados. Prestar atenção durante o deslizamento do tecido da guia de passagem do cinto abdominal.

Fazer deslizar o cinto separador de pernas do revestimento e remover o tecido.

Para voltar a colocar o revestimento, seguir o processo inverso.

MANUTENÇÃO E LIMPEZA

MANUTENÇÃO E LIMPEZA

Recomenda-se utilizar apenas revestimentos originais dado tratarem-se de componentes cruciais para efeitos do funcionamento correto do dispositivo. Não utilizar a cadeira auto sem revestimento próprio.

Limpeza

O revestimento pode ser removido e lavado na máquina de lavar roupa com um detergente delicado utilizando o programa para peças delicadas (30°C). Respeitar as indicações de lavagem contidas na respetiva etiqueta. As cores podem ficar esbatidas se lavadas a temperaturas superiores a 30°C. Não centrifugar nem colocar na máquina de secar roupa (porque o tecido pode soltarse do revestimento).

As peças em plástico podem ser limpas com água e sabão. Não utilizar detergentes agressivos (como solventes).

O arnês pode ser removido e lavado com sabão e água tépida.

MANUTENÇÃO E LIMPEZA

IMPORTANTE: O revestimento é um elemento fundamental para a segurança da criança. Nunca utilizar a cadeira auto sem o revestimento nem substituí-lo, em circunstância alguma, por outros produtos não homologados, de forma a evitar colocar em risco a segurança da criança ou comprometer o funcionamento correto do dispositivo.

Instruções de lavagem:

O revestimento pode ser removido, lavado a 30 °C e ser estendido a secar.

O conteúdo abaixo indicado entra em vigor a partir de 1º de janeiro de 2005 e substitui completamente qualquer título e mensagem anterior referente à garantia prestada pela empresa Foppa Pedretti S.p.A.

GARANTIA CONVENCIONAL

Foppa Pedretti S.p.A. com sede em Grumello del Monte (Itália), Via Volta 11, garante diretamente ao consumidor que este produto, novo de fábrica, sem defeitos nos materiais, no projeto e na fabricação, está em conformidade com as características declaradas.

A presente garantia convencional, válida em todos os países membros da União Europeia, não exclui e não limita os direitos do Consumidor nos termos imperativos da lei em relação ao vendedor do Produto.

Para usufruir a presente garantia convencional, o Consumidor deve levar o produto defeituoso ao Vendedor e apresentar-lhe a prova de aquisição do produto, onde haja, de modo legível, o endereço do Vendedor, com a data da compra do produto, carimbo e assinatura do Vendedor, além da indicação do próprio produto ou, como alternativa, o recibo fiscal, não modificado, e que apresente de modo claro as mesmas informações mencionadas anteriormente.

A garantia convencional tem validade por doze (12) meses a partir da data de aquisição do produto. Durante este período, a empresa Foppa Pedretti S.p.A. conserta ou substitui o produto defeituoso, segundo sua descrição.

A garantia convencional concedida ao comprador final do produto (consumidor) e não exclui e nem limita os direitos imperativos do próprio consumidor como previstos pela lei e ou direitos que o consumidor pode ter contra o Vendedor/Revendedor do produto.

EXCLUSÕES DA GARANTIA CONVENCIONAL.

A garantia convencional exclui os danos decorrentes pelas seguintes causas: uso não em conformidade com as disposições contidas no folheto de instruções para o uso e montagem, quedas e impactos, exposição do produto à humildade ou condições térmicas, ambientes extremos ou mudanças repentinas destas condições, corrosão, oxidação, modificações ou consertos não autorizados do produto, consertos efetuados com o uso de peças de reposição não autorizadas, uso impróprio, manutenção não efetuada ou efetuada de modo incorreto, manutenção imprópria em relação ao que foi indicado no folheto de instruções para o uso e a montagem, montagem não correta, acidentes, ações de alimentos ou bebidas, ações de produtos químicos e causas de força maior.

De qualquer modo, a empresa Foppa Pedretti S.p.A. declina qualquer tipo de responsabilidade por danos causados às pessoas ou aos objetos, diferentes do produto, quando estes danos forem causados pela negligência das disposições/advertências contidas no manual, ou, como alternativa, no "Folheto de instruções para o uso e montagem" que acompanha todos os produtos destinados ao proprietário/utilizador (como exemplo meramente exemplificativo, no caso do produto "Caminha": "Supervisione a criança constantemente. Controle para que os lençóis e as cobertas não cubram a cabeça da criança...").

A empresa Foppa Pedretti S.p.A. exime-se também de todos os tipos de responsabilidade por danos às pessoas ou objetos quando a rutura de seus produtos for causada pelo deterioramento dos produtos sujeito aos desgastes. São considerados componentes do produto sujeitos a desgaste os componentes em material plástico.

PËRJASHTIMET E GARANCISË KONVENCIONALE.
