Marca	Taurus
Modelo	GF72IXAL
Tipo de produto	Exaustor decorativo embutível
Classe de eficiência energética	A
Consumo anual de energia	42,85 kWh/ano
Classe de eficiência dinâmica de fluidos	A
Classe de eficiência de iluminação	A
Classe de eficiência de filtração de gorduras	C
Caudal de ar máximo (velocidade intensiva incluída)	592,67 m³/h
Caudal de ar em utilização normal (máx)	580,27 m³/h
Nível sonoro à velocidade máxima	72,1 dB(A)
Potência de iluminação	3 W (LED)
Potência consumida em espera	0,00 W
Potência consumida desligado	0,44 W
Tensão de alimentação	220-240 V ~ 50 Hz
Distância mínima ao plano de cozedura	65-75 cm
Diâmetro de saída de ar	150 mm
Filtro de gorduras	Alumínio (lavável, máquina de lavar loiça)
Filtro de carvão	Opcional (a substituir todos os anos)
Modos de instalação	Extração ou recirculação
Tipo de instalação	Embutível (sob armário)
Número de velocidades	3 (através de interruptores)

Perguntas frequentes - GF72IXAL TAURUS

Qual é a diferença entre o modo de extração e o modo de recirculação?

O modo de extração expulsa o ar viciado para o exterior através de um duto. O modo de recirculação filtra o ar com um filtro de carvão (não fornecido) e devolve-o à cozinha, adequado para cozinhas sem evacuação exterior.

Como limpar os filtros de gordura em alumínio?

Os filtros retiram-se pressionando o trinco e puxando para baixo. Limpe-os à mão com água morna e sabão neutro, ou na máquina de lavar loiça a 60°C (colocá-los verticalmente no cesto inferior). Uma mudança de cor é normal. Limpe-os pelo menos uma vez por mês.

Com que frequência deve substituir o filtro de carvão?

O filtro de carvão ativo (opcional) deve ser substituído pelo menos uma vez por ano ou a cada 48 horas de utilização. A sua instalação reduz ligeiramente a aspiração.

Como substituir a lâmpada LED do exaustor?

Desligue o exaustor da corrente. Pressione o LED para o empurrar para dentro, desligue o conector. Insira o novo LED e religue o conector. Utilize uma peça sobressalente específica para o modelo.

Qual é a distância mínima entre o exaustor e as placas de cozedura?

A distância mínima é de 65 a 75 cm entre a superfície de cozedura e a parte inferior do exaustor. Esta distância pode ser maior se as instruções do fogão o exigirem.

O exaustor pode ser instalado sem conduta de evacuação?

Sim, em modo de recirculação, não precisa de conduta. É necessário instalar filtros de carvão (não incluídos) para absorver os odores. O tubo extensível fornecido é opcional.

O que fazer se o exaustor não funcionar?

Verifique primeiro a alimentação elétrica (tomada, fusível). Se o problema persistir, contacte o serviço de apoio ao cliente TAURUS ou um reparador autorizado. Não desmonte o aparelho sozinho.

Como ajustar a velocidade de aspiração?

Utilize os interruptores (Fig. 2 do manual) para selecionar a velocidade desejada. Uma velocidade alta para muito fumo, uma baixa para cozinhar levemente para economizar energia.

O exaustor faz barulho, é normal?

O nível sonoro máximo é de 72,1 dB(A). Um ruído normal de ventilação é esperado. Se o ruído for anormal, verifique se os filtros estão limpos e se nada obstrui a conduta.

Quais são os consumíveis e onde comprá-los?

Os consumíveis (filtros de carvão, lâmpadas LED) estão disponíveis nos distribuidores autorizados TAURUS. Utilize sempre peças originais para garantir o bom funcionamento.

MANUAL DE UTILIZADOR GF72IXAL TAURUS

Obrigado por ter adquirido um eletrodoméstico da marca TAURUS.

A sua tecnologia, design e funcionalidade, aliados às mais rigorosas normas de qualidade, garantir-lhe-ão uma total satisfação durante muito tempo.

Leia atentamente este manual de instruções antes de ligar o aparelho e guarde-o para consultas futuras. A não observância e cumprimento destas instruções pode resultar em acidente.

CONSELHOS E ADVERTÊNCIAS DE SEGURANÇA

• Este aparelho pode ser utilizado por pessoas não familiarizadas com a sua utilização, pessoas incapacitadas ou crianças a partir dos 8 anos, desde que o façam sob supervisão ou tenham recebido formação sobre a utilização segura do aparelho e compreendam os perigos que este comporta.
• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção não devem ser realizadas por crianças sem vigilância
• Não flamear alimentos por baixo do aparelho.
• Deverá haver uma ventilação adequada da divisão, no caso de na divisão onde o aparelho estiver instalado forem utilizados simultaneamente outros aparelhos a gás ou com outro tipo de combustível.
• Recomenda-se limpar regularmente o aparelho, a gordura acumulada no aparelho e, em especial nos filtros,

diminui a eficiência do produto e aumenta o risco de incêndio.

• ADVERTÊNCIA Existe risco de incêndio caso a limpeza do aparelho não seja realizada conforme estas instruções.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo serviço pós-venda ou por pessoal semelhante qualificado com o fim de evitar riscos.
• Este aparelho foi concebido exclusivamente para uso doméstico, não para uso profissional ou industrial.

• ADVERTÊNCIA As partes acessíveis o podem aquecer bastante quando se está a cozinhar.

• Antes de ligar o aparelho à corrente, verifique se a tensão indicada na placa de caraterísticas corresponde à tensão da rede.

• Ligue o aparelho a uma tomada com ligação à terra e com capacidade mínima de 10 amperes.
• A ficha do aparelho deve coincidir com a tomada de corrente elétrica. Nunca modifique a ficha. Não use adaptadores de ficha.
  ia: Não force o cabo elétrico. Nunca utilize o cabo de alimentação para levantar, transportar ou desligar o aparelho da corrente.
• Verifique o estado do cabo de elétrico. Os cabos danificados ou entrelaçados aumentam o risco de choque elétrico.

Não toque na ficha de ligação com as mãos molhadas.

Não utilize o aparelho se tiver o cabo elétrico ou a ficha danificados.

• Se algum dos revestimentos do aparelho se partir, desligue imediatamente o aparelho da corrente para evitar a possibilidade de sofrer um choque elétrico.
• Não utilize o aparelho se este caiu e se existirem sinais visíveis de danos ou de fuga.
• Este aparelho não deve ser utilizado no exterior.

UTILIZAÇÃO E CUIDADOS:

• Não utilize o aparelho se os acessórios não estiverem devidamente montados.
• Não utilize o aparelho se o dispositivo de ligar/desligar não funcionar.
• Desligue o aparelho da corrente quando não estiver a ser utilizado e antes de iniciar qualquer operação de limpeza.

SERVIÇO:

• Certifique-se de que o serviço de manutenção do aparelho é realizado por pessoal especializado e que, caso o aparelho necessite de consumíveis/peças de substituição, estas sejam originais.
• Qualquer utilização inadequada ou em desacordo com as instruções de utilização pode ser perigosa e anula a garantia e a responsabilidade do fabricante.

DESCRIÇÃO

A Interruptores
B Válvula de um só sentido
C Filtro/s de alumínio
D Luzes
E Corpo

INSTALAÇÃO

• Retire todo material de embalagem do interior do aparelho.
• Certifique-se de que o ar evacuado não é enviado pelas condutas utilizadas para evacuar fumos de outros aparelhos alimentados a gás ou outro combustível.
• Deverão ter-se em conta as regras aplicáveis à evacuação do ar aquando da instalação deste aparelho.
• Respeite as disposições legais referentes às distâncias de segurança entre outros elementos como tubagens, instalações elétricas, etc.

• A distância mínima entre a superfície de suporte do fogão, ou outros elementos de cozinha, e a parte inferior do aparelho é de 65-75 cm (esta distância pode ser maior se as instruções de instalação dos elementos do fogão, ou outros elementos de cozinha, assim o exigirem).

• Não cubra nem obstrua nenhuma das aberturas do aparelho.

• A ficha deve estar situada num local de fácil acesso para se poder desligá-la em caso de emergência.
• Não adicione novos troços ao tubo de extração fornecido, já que tal pode provocar um mau funcionamento do aparelho.
• Certifique-se de que dispõe dos elementos necessários para a instalação antes de começar a mesma:
• Berbequim de percussão
• Broca de 6 mm
• Aparafusadora Philips

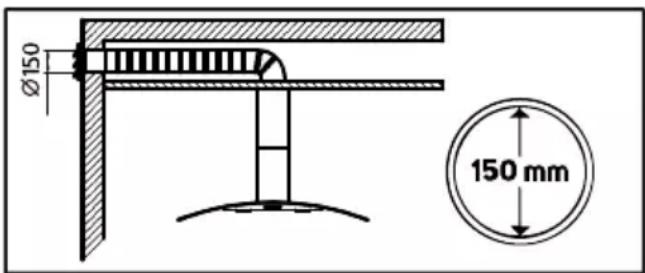

ELEMENTOS DA CAIXA DE INSTALAÇÃO (FIG.1):

- Se a divisão possui uma saída para o exterior, o seu exaustor pode ser ligado como indicado na imagem abaixo, mediante um tubo de extração (com diâmetro interior de 150 mm).

• NOTA: Antes da instalação, desligue o aparelho e retire o cabo de alimentação da tomada.

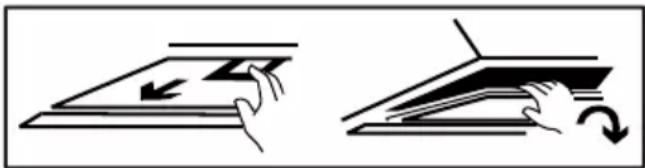

• Antes da instalação, deve retirar os filtros de gordura, como indicado a seguir, carregue nas patilhas de bloqueio e puxe-os para baixo.

• O tubo extensível é um acessório opcional, não fornecido.
• Retira a película de proteção antes da instalação.
• Para a instalação do exaustor utilize como referência as medidas da (Fig.1).

PASSOS PARA A INSTALAÇÃO

• 1. Remova o filtro como indicado acima.
• Remova o painel frontal, ele é fixado por 4 parafusos Philips que estão embaixo do filtro (dois de cada lado).
• Faça 12 furos de 6 mm de diâmetro na parte inferior do móvel, respeitando as medidas indicadas em (Fig. 1).
  • 4. Coloque a válvula unidirecional no exaustor.
• 1. Instale o exaustor na parte inferior dos móveis em que será fixado.
• 1. Fixe o exaustor com os 12 parafusos incluídos.
• Instale o tubo de escape.
• NOTA: Se a divisão não possui uma saída para o exterior, o tubo de escape não é necessário e a montagem segue os mesmos passos que o indicado anteriormente, saltando a parte da montagem do tubo (modo de recirculação).
• Necessitará dos filtros de carvão para absorver os odores, que não estão incluídos.

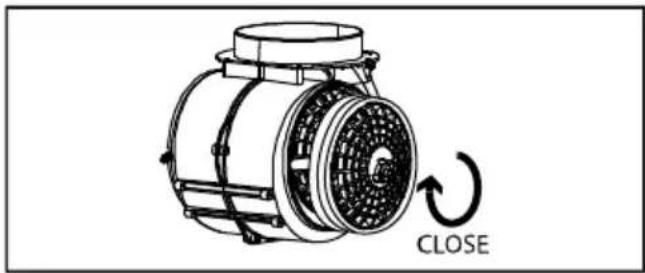

• Para instalar os filtros de carvão, retire os filtros de gordura, como anteriormente explicado, insira os filtros no exaustor e rodeos no sentido dos ponteiros do relógio em ambos os lados do motor, como se mostra a seguir:

• Certifique-se de que o filtro está bem fixo.
• NOTA: Quando o filtro de carvão está colocado, o poder de sucção é menor.

MODOS

- O aparelho tem 2 modos de instalação: Modo de recirculação e modo de extração.

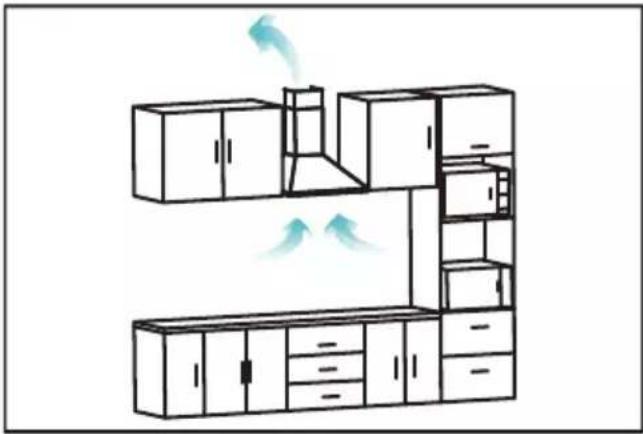

MODO DE EXTRAÇÃO

- O modo de extração expulsa o ar para o exterior. Este modo garante um alto rendimento, alta capacidade e baixo nível de ruiído.

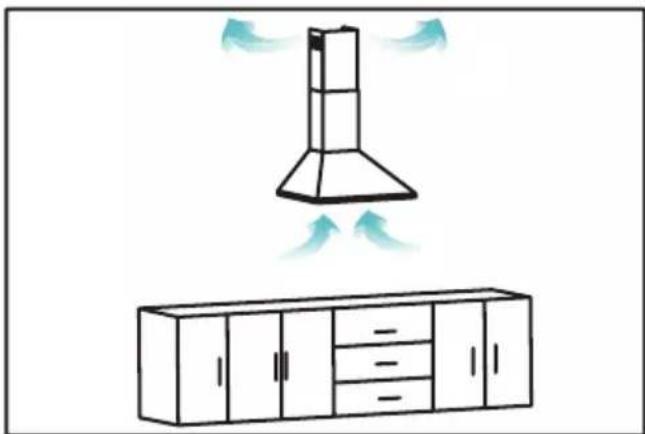

MODO DE RECIRCULAÇÃO

• O modo de recirculação elimina os maus odores através de um filtro de carvão e reintroduz o ar na cozinha. Este modo é adequado para divisões sem condutas de extração, permite poupar ar e evita perdas de calor para o exterior.
  Para este modo, necessita de obter os filtros de carvão e instalá-los como indicado na secção de montagem, não vêm incluídos.

NOTAS PARA ANTES DA UTILIZAÇÃO:

• Retire a película protetora do aparelho.
• Certifique-se de que retirou todo o material de embalagem do produto.
• Certifique-se de que a tensão selecionada no seletor de voltagem coincide com a tensão de rede.

UTILIZAÇÃO:

• Ligue o aparelho à corrente elétrica.
• Puxe a bandeja telescópica.
• Coloque o aparelho em funcionamento, acionando um dos botões seletores de velocidade (Fig.2).

FUNÇÃO DE ILUMINAÇÃO:

- O aparelho dispõe de uma função de iluminação, que permite iluminar a área de trabalho abaixo do aparelho (Fig.2).

UMA VEZ CONCLUÍDA A UTILIZAÇÃO DO APARELHO:

- Pare o aparelho, acionando o botão de ligar/desligar (Fig. 2).

CONSELHOS PRÁTICOS:

• Recomenda-se manter os filtros limpos, a gordura e a sujidade nos filtros diminui a eficiência do motor, aumentando o consumo de energia.
• Ajuste a velocidade de extração de acordo com a quantidade se fumo, trabalhar a grandes velocidades com pouco fumo consume mais energia.

LIMPEZA

• Desligue o aparelho da corrente e deixe-o arrefecer antes de iniciar qualquer operação de limpeza.
• Limpe o aparelho com um pano húmido com algumas gotas de detergente e seque-o de seguida.
• Não utilize solventes, produtos com um fator pH ácido ou básico como a lixívia, nem produtos abrasivos para a limpeza do aparelho.

- Não deixe entrar água ou outro líquido pelas aberturas de ventilação para evitar danos nas partes operativas interiores do aparelho.

- Nunca mergulhe o aparelho dentro de água ou em qualquer outro líquido, nem o coloque debaixo da torneira.

- Se o aparelho não for mantido limpo, a sua superfície pode degradar-se e afetar de forma irreversível a duração da vida do aparelho e conduzir a uma situação de perigo.

- Em seguida, seque todas as peças antes de montá-las e guardá-las.

LIMPANDO OS FILTROS DE ALUMÍNIO

• Os filtros podem ser limpos à mão ou com a máquina de lavar louça. É aconselhável limpálos mensalmente.
• NOTA: A limpeza dos filtros na máquina de lavar louça pode mudar ligeiramente de cor.

LIMPEZA DAS MÃOS:

• Remova o filtro conforme mostrado na seção de instalação.
• Pincele com uma escova macia em uma solução de água morna e uma pequena quantidade de sabão líquido.
• Não use sabão líquido sozinho, pois isso pode danificar o filtro.
• Após a limpeza, deixe a água escorrer e seque bem.

LIMPEZA DA MÁQUINA DE LAVAR LOUÇA:

• Para limpar a máquina de lavar louça, selecione um programa a 60°C, coloque o filtro na vertical e no cesto inferior.
• Alguns produtos de limpeza podem descolorir o filtro permanentemente, embora isso não afete seu desempenho.

SUBSTITUIÇÃO DAS LÂMPADAS LED

• Você deve adquirir a peça de reposição específica para o seu modelo.

• Passos a seguir:

• Desligue o exaustor da corrente.

• Pressione o LED para empurrar para o interior.
• Desconecte o conector.
• Introduza o novo LED e empurre para colocá-lo em seu lugar.
• Reconecte o conector.

SUBSTITUIÇÃO DOS FILTROS:

• Recomenda-se a substituição do filtro de carvão ativo (se o utilizar) pelo menos uma vez por ano ou por cada 48 horas de utilização do aparelho.
• O filtro permanente em malha de alumínio não necessita de substituição.

CONSUMÍVEIS

• Os consumíveis (filtros, lâmpadas, etc.) para o seu modelo de aparelho poderão ser adquiridos nos distribuidores e estabelecimentos autorizados.
• Utilize sempre consumíveis de origem, concebidos especificamente para o seu modelo de aparelho.

ANOMALIAS E REPARAÇÃO

- Em caso de avaria, contactar o serviço de apoio ao cliente indicado na página da garantia (que se encontra no final deste manual). Não tente desmontar ou reparar o aparelho você mesmo já que esta acarreta perigos.

PARA AS VERSÕES EU DO PRODUTO E/OU CASO APLICÁVEL NO SEU PAÍS:

ECOLOGIA E RECICLAGEM E DO PRODUTO

• Os materiais que constituem a embalagem deste aparelho estão integrados num sistema de recolha, classificação e reciclagem. Se desejar eliminá-los, utilize os contentores de reciclagem colocados à disposição para cada tipo de material.
• O produto está isento de concentrações de substâncias que possam ser consideradas nocivas para o ambiente.

Este símbolo significa que se desejar desfazer-se do produto depois de terminada a sua vida útil, deve entregá-lo através dos meios adequados ao cuidado de um gestor de resíduos

autorizado para a recolha seletiva de Resíduos de Equipamentos Elétricos e Eletrónicos (REEE).

Este aparelho cumpre a Diretiva 2014/35/EU de Baixa Tensão, a Diretiva 2014/30/EU de Compatibilidade Eletromagnética, a Diretiva 2011/65/EU sobre restrições à utilização de determinadas substâncias perigosas em aparelhos elétricos e eletrónicos e a Diretiva 2009/125/EC sobre os requisitos de design ecológico aplicável aos produtos relacionados com a energia.

A seguinte informação diz respeito à etiqueta de eficiência energética e ao design ecológico:

Ficha
Marca comercial	TAURUS
Modelo:	GF52IXALGF72IXAL
Consumo anual de energia( AEC_exaustor ) (kW/a)	42,85
Classe de eficiência energética	A
Eficiência fluidodinâmica ( FDE_exaustor )	28,45
Classe de eficiência fluidodinâmica	A
Eficiência de Iluminação ( LE_exaustor ) (lux/W)	48,60
Classe de eficiência de iluminação	A
Eficiência da filtragem de gordura ( GFE_exaustor ) (%)	79,74
Classe de eficiência da filtragem de gordura	C
Fluxo de ar mínimo em utilização normal ( m^3/h )	384,45
Fluxo de ar máximo em utilização normal (excluindo velocidade intensiva) ( m^3/h )	580,27
Nível de ruído na velocidade máxima (dB(A))	72,1
Consumo de energia no modo espera ( P_s ) (W)	0,00
Consumo de energia no modo desligado ( P_s ) (W)	0,44
Factor de incremento temporário (f)	0,976
Índice de eficiência energética ( EEI_exaustor )	53,74
Fluxo de ar medido no ponto de máxima eficiência ( Q_BEP ) ( m^3/h )	592,67
Pressão de ar medida no ponto de máxima eficiência ( P_BEP ) (Pa)	341,16
Fluxo de ar máximo ( Q_max ) ( m^3/h )	592,67
Potência elétrica de entrada medida no ponto de máxima eficiência ( W_BEP ) (W)	114,15
Potência nominal do sistema de iluminação ( W_L ) (W)	3
Iluminância média do sistema de iluminação na superfície de cozinha ( E_media ) (lux)	145,8
Nível de potência acústica ( L_WA ) (dB(A))	72,1

Para determinar o cumprimento dos requisitos do design ecológico e para o cálculo dos parâmetros da etiqueta de eficiência energética, tomou-se como referência as normas Europeias EN 61591, EN 60704-3, EN 60704-13 e EN 50564.

Distingit client:

Este produto goza do reconhecimento e proteção da garantia legal em conformidade com a legislação em vigor. Para fazer valer os seus direitos ou interesses, deve recorrer sempre aos nossos serviços oficiais de assistência técnica.

Poderá encontrar o mais próximo de si através do seguinte website: http://taurus-home.com/

Também pode solicitar informações relacionadas, pondo-se em contacto connosco.

Pode fazer o download deste manual de instruções e suas atualizações em http://taurus-home.com/

Nederlands

GARANTIE EN TECHNISCHE ONDERSTEU- NING
