Марка	Taurus
Модел	GF72IXAL
Тип продукт	Декоративен вграден абсорбатор
Клас на енергийна ефективност	A
Годишна консумация на енергия	42,85 kWh/година
Клас на динамична ефективност на флуидите	A
Клас на ефективност на осветлението	A
Клас на ефективност на филтриране на мазнини	C
Максимален въздушен поток (включително интензивна скорост)	592,67 m³/h
Въздушен поток при нормална употреба (макс.)	580,27 m³/h
Ниво на шум при максимална скорост	72,1 dB(A)
Мощност на осветлението	3 W (LED)
Консумирана мощност в готовност	0,00 W
Консумирана мощност изключено	0,44 W
Напрежение на захранване	220-240 V ~ 50 Hz
Минимално разстояние до готварската повърхност	65-75 cm
Диаметър на изходящия въздух	150 mm
Филтър за мазнини	Алуминий (миещ се, подходящ за съдомиялна)
Въглероден филтър	По избор (сменя се всяка година)
Режими на инсталиране	Извличане или рециркулация
Тип инсталация	Вградена (под шкафа)
Брой скорости	3 (чрез ключове)

Често задавани въпроси - GF72IXAL TAURUS

Каква е разликата между режим извличане и режим рециркулация ?

Режимът извличане отвежда замърсения въздух навън чрез канал. Режимът рециркулация филтрира въздуха с въглероден филтър (не е включен) и го връща обратно в кухнята, подходящ за кухни без външна вентилация.

Как да почистя алуминиевите филтри за мазнини ?

Филтрите се свалят чрез натискане на ключалката и издърпване надолу. Измийте ги на ръка с топла вода и мек сапун, или в съдомиялна на 60°C (поставете ги вертикално в долната кошница). Промяна на цвета е нормална. Почиствайте ги поне веднъж месечно.

Колко често трябва да се сменя въглеродният филтър ?

Въглеродният филтър (опционален) трябва да се сменя поне веднъж годишно или на всеки 48 часа на употреба. Неговото инсталиране леко намалява смученето.

Как да сменя LED крушката на абсорбатора ?

Изключете абсорбатора. Натиснете LED крушката навътре, разкачете конектора. Поставете новата LED крушка и свържете конектора. Използвайте оригинална резервна част за модела.

Какво е минималното разстояние между абсорбатора и готварската повърхност ?

Минималното разстояние е 65 до 75 cm между готварската повърхност и долната част на абсорбатора. Това разстояние може да бъде по-голямо, ако инструкциите на готварската печка го изискват.

Може ли абсорбаторът да се инсталира без вентилационен канал ?

Да, в режим рециркулация нямате нужда от канал. Трябва да инсталирате въглеродни филтри (не са включени), за да абсорбират миризмите. Приложената разтегателна тръба е по избор.

Какво да направя, ако абсорбаторът не работи ?

Първо проверете захранването (контакт, предпазител). Ако проблемът продължава, свържете се с отдела за обслужване на клиенти TAURUS или с упълномощен сервиз. Не разглобявайте уреда сами.

Как да регулирам скоростта на смучене ?

Използвайте ключовете (Фиг. 2 от ръководството), за да изберете желаната скорост. Висока скорост за много дим, ниска за леко готвене, за да пестите енергия.

Абсорбаторът шуми, нормално ли е ?

Максималното ниво на шум е 72,1 dB(A). Очаква се нормален шум от вентилация. Ако шумът е необичаен, проверете дали филтрите са чисти и нищо не блокира канала.

Какви са консумативите и откъде да ги купя ?

Консумативите (въглеродни филтри, LED крушки) са достъпни при упълномощени дистрибутори на TAURUS. Винаги използвайте оригинални части за гарантиране на правилна работа.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GF72IXAL TAURUS

Благодарим Ви, че закупихте електроуред с марката TAURUS.

Неговата технология, дизайн и функционалност, наред с факта, че надвишава и най-стриктните норми за качество ще Ви доставят дълговременно и пълноценно удовлетворение.

Прочетете внимателно тази брошура, преди да пуснете уреда в действие. Запазете я за по-нататьшни справки. Несьобразяването с настоящите указания може да доведе до произшествие.

СЪВЕТИ И ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ.

· Уредът може да бъде използван от хора, неумеещи да боравят с този вид продукти, хора с физически увреждания или деца над 8 години, но само и единствено ако се намират под надзора на някой възрастен човек или ако предварително им еによснено как. безопасно да използват уреда, а също и ако разбират наличните рискове.
- Забранява се деца да играят с апарата.
- Почистването и поддръжката при употреба не бива да бъдат осъществявани от деца без надзор.
- Не приготвяйте храна тим "фламбе" под уреда.
В случай, че в помещението, където е поставен уредът едновременно с това се използват други уреди, захранвани с газ-пропан или друго гориво, задължително е да се предвиди правилно проветрение за помещението.

• Препоръчва се уредът дъ бъде почистван редовно. Натрупаната мазнина в уреда и особено, по филтрите намалява ефективността на уреда и увеличава риска от пожар.
  ВНИМАНИЕ Ако апаратът не се почиства съгласно указанията, възможно е да възникне пожар.
  В случай, че захранващият кабел е повреден, същият следва да бъде заменен от производителя, от службата за поддръжка или подобен квалифициран персонал, с цел да бъде избегнато произшествие.
• Този уред е предназначен единствено за битови нужди, а не зад професионална или промишлена и употреба.

ВНИМАНИЕ Когато се използват готварски уреди, достъпните части могат да се загреят.

• Преди да свържете уреда към мрежата, проверете, дали посоченото на табелката с техническите характеристики напрежение съвпада с напрежението на електрическата мрежа.
• Включете уреда в заземен източник на електрически ток, издържащ най-малко 10 ампера.
• Щепсельт на уреда следва да съвпада по вид с електрическия контакт. В никакъв случай не променяйте вида на щепсела. Не използвайте адаптори за щепсела.
  He упражнявайте сила върху електрическия кабел. В никакъв случай не използвайте електрическия кабел за повдигане, пренасяне или изключване на апарата.
• Проверявайте често състоянието на захранващия кабел. Ако кабельт е повреден или заплетен, опасността от електрически удар нараства.

BG

• Не докосвайте щепсела за включване в мрежата с мокри ръце.
• Не използвайте уреда при повреден кабел или щепсел.
• Ако някоя външна част на уреда се повреди, незабавно го изключете от захранващата мрежа, за да предотвратите опасността от електроудар.
• Моля не използвайте уреда, ако е падал или ако има видими следи от увреждане.
• Уредът не е предназначен за употреба на открито.

• Не използвайте уреда при неправилно поставени приставки и филтри.
• Не използвайте уреда при повреден бутон за вкл./изкл.
• Изключете уреда, когато не го използвате или когато се готвите да го почистите.

• Уверете се, че поддръжката на уреда се извършва от специализирано лице и винаги използвайте оригинални консумативи и резервни части.
• Неправилното използване на уреда или неспазването на инструкциите за работа е опасно, анулира гаранцията и освобождава производителя от отговорност.

ОПИСАНИЕ

А Прекъсвачи

В Еднопосочна клапа

С Алуминиеви филтри

D Светлини

E Корпус

ИНСТАЛИРАНЕ

• Уверете се, че сте извадили всички опаковки от вътрешността на уреда.
• Уверете се, че всмукания въздух не се преккарва през канали, използвани за отвеждане на въздуха от други уреди, захранвани с газ или други запалително вещество.
• При поставянето на уреда следва да се изпълняват специфичните нормативи за

отвеждане на въздуха, които са приложими за уреда.

• Спазете законно установените разпоредби за безопасно разстояние от други съоръжения като тръби, електрически проводници и др.
• Минималното разстояние между носещата повърхност на готварските уреди и долната част на абсорбатора е 65-75 см. Това разстояние може да се увеличи, в случай, че така се изисква от уредите за готвене.
• Не покривайте и не запушвайте отворите на уреда.
• Щепсельт следва да е леснодостъпен, за да може при извънредно положение да бъде изваден.
• Моля, не добавяйте нови отсеци към доставената тръба за абсорбиране, тъй като може да предизвикате неизправна работа на уреда.
• Преди да започнете, уверете се, че разполагате с необходимите елементи за поставянето на уреда.

- Ударна бормашина

- Свредло 6 mm

- Отвертка "Филипс"

1. Винтове 4X16 mm (12 броя)
2. Еднопосочни клапи (2 броя)

МОНТАЖ

- В случай, че е налице изход навън, абсорбаторът може да бъде свързан според както е указано на долното изображение посредством екстракторна тръба с вътрешен диаметър 150 mm.

• БЕЛЕЖКА: Преди инсталирането на уреда, изключете го и извадете щепсела му от контакта.

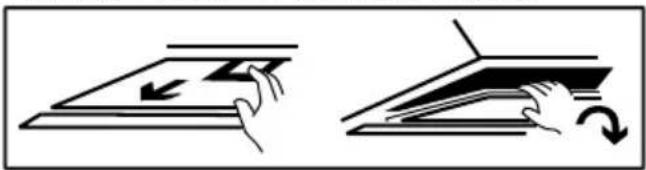

• Преди да го инсталирате, извадете филтрите за мазнина, според указаното по-

долу. За целта следва да натиснете блокировката и да дръпнете надолу.

• Разтегателната тръба има опционална приставка, която не се доставя с уреда.
• Преди да пристъпите към инсталацията, отстранете защитния слой.

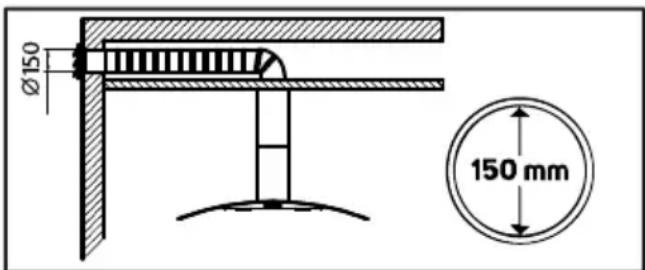

• За инсталиране на фунята, моля вземете като основа мерките от Fig.1.

СТЪПКИ ЗА МОНТАЖ

1. Извадете филтъра, както е посочено по- горе.
2. Извадете предния панел, той е фиксиран с 4 винта на Philips, които са под филтъра (два от всяка страна).
3. Пробийте 12 отвора с диаметър 6 мм в долната част на мебелите, като спазвате мерките, посочени в (фиг. 1).
4. Поставете еднопосочния клапан в аспиратора.
5. Поставете аспиратора на дъното на мебелите, върху които ще бъде фиксиран.
6. Фиксирайте качулката с включените 12 винта.
7. Поставете изпускателната тръба.
8. БЕЛЕЖКА: Ако нямате изход в околната среда, отводната тръба не е е необходима. Инсталирането се извършва по същия начин, като предишния, като прескочите частта, свързана с тръбите (рециркулярен метод).

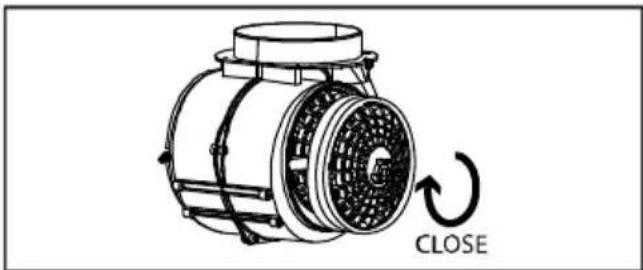

9. Имате нужда от два карбонови филтъра с цел улавяне на миризмите. Тези филтри не са влючени, заедно с уреда.
10. За да инсталирате карбоновите филтри, отстранете филтрите за мазнина по описания вече начин, след което ги завъртете в посока на часовниковата стрелка от двете страни на мотора, според указаното по-

· Уверете се, че филтърът е добре блокиран.
- БЕЛЕЖКА: При включен карбонов филтър всмукването е по-слабо.

МЕТОДИ

- Уредът може да бъде инсталиран по два начина: метод на рециркулацията и метод на изтеглянето.

МЕТОД НА ИЗТЕГЛЯНЕТО

- Методът на изтеглянето изтласква въздуха навън. Този метод гарантира високоефективна работа, висок капацитет и нисък шум.

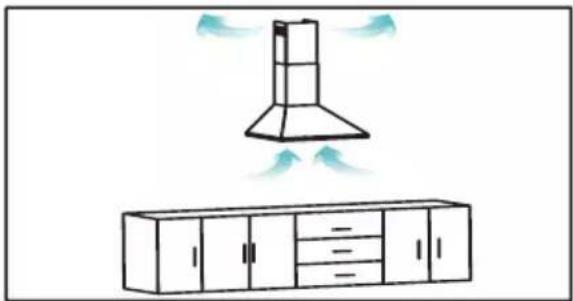

- Този метод елиминира лошата миризма посредством карбонов филтър и вкарва обратно въздуха в кухнята. Този метод е подходящ за помещения без тръби за извличане позволява да се спести въздух и избягва загубите на температура към околната среда. - За този метод следва да се сдобиете с карбонови филтри, и да ги инсталирате, според както е объяснено в частта за инсталация. Филтрите не са включени към уреда.

• Отстранете защитния фильм от уреда.
• Уверете се, че сте отстранили цялата опаковка от уреда.
• Уверете се, че избраното на селектора на напрежение напрежение съвпада у, отговаря на вида ел. напрежение на мрежата.

УПОТРЕБА:

• Включете уреда в електрическата мрежа.
• Издърпайте телескопичната табла.
• Включете уреда, като задействате единия от бутоните селектори на скоростите (Fig.2).

ФУНКЦИЯ "СВЕТЛИНА"

- Уредът разполага с функция "Светлина", позволяваща да се освети работното място на уреда (Fig. 2)

• Препоръчва се филтрите да се почистват. Мазнините и нечистотиите по филтрите намаляват ефективността на мотора, като увеличават същевременно разхода на електричество.
• Нагласете скоростта на абсорбиране според количеството отделен дим. Избягвайте да работите на големи скорости при наличие на малко дим, тъй като това консумира повече електроенергия.

ПОЧИСТВАНЕ

• Изключете уреда от захранващата мрежа и го оставете да се изстине, преди да започнете да го почиствате.
• Почистете уреда с влажна кърпа, напоена с няколко капки миещ препарат, след което го подсушете.
• За почистването на уреда не използвайте разтворители и препарати с киселинен или основен pH фактор, като белина и абразивни продукти.
• Не допускайте проникването на вода през вентилационните отвори; в противен случай

може да предизвикате повреда на работните части във вътрешността на уреда.

• Отстранете филтрите и ги измийте с топла сапунена вода, или в съдомиялната машина.
• Не потапяйте уреда във вода или друга течност, и не го поставяйте под течаща вода.
• Ако не поддържате уреда чист, повърхността му може да се повреди и това да съкрати безвъзвратно експлоатационния му живот, а също и да стане причина за рискова ситуация.
• След това, подсушете добре всички части, поставете ги обратно и съхранете уреда.

ПОЧИСТВАНЕ НА АЛУМИНИЕВИТЕ ФИЛТРИ

• Филтрите могат да се почистват на ръка или с миялната машина. Препоръчително е да ги почиствате месечно.
• ЗАБЕЛЕЖКА: Почистването на филтрите в съдомиялната машина може леко да промени цвета си.

ПОЧИСТВАНЕ НА РЪЦЕ:

• Извадете филтъра, както е показано в секцията за инсталиране.
• Четка с мека четка в разтвор на топла вода и малко количество течен сапун.
• Не използвайте течен сапун самостоятелно, тъй като може да повреди филтъра.
• След почистване оставете водата да се отцеди и да изсъхне добре.

ПОЧИСТВАНЕ НА СЪДОМИЯЛНИ МАШИНИ:

• За да почистите съдомиялната машина, трябва да изберете програма при 60°C, поставете филтъра вертикално и в долната кошница.
• Някои почистващи препарати могат да обезцветят филтъра за постоянно, въпреки че това няма да повлияе на неговата ефективност.

СМЯНА НА КРУШКИТЕ LED

• Трябва да закупите конкретната резервна част за вашия модел.
  . Следващи стъпки:

• Изключете капака от електрическата мрежа.

• Натиснете светодиода, за да се придвижи навътре.
• Изключете конектора.
• Въведете новия светодиод и натиснете, за да го поставите на мястото си.
• Свържете отново конектора.

ПОДМЯНА НА ФИЛТРИ:

• Филтър от активен въглен (ако разполагате с такъв). Препоръчва се да се подменя поне веднъж в годината, или на всеки 48 часа употреба на уреда.
• Постоянен филтър с алуминиева мрежа. Не се нуждае от подмяна.

КОНСУМАТИВИ

В оторизинаните дистрибутори и магазини можете да се снабдите с консумативи, като например филтри, крушки и т.н., за модела уред, който имате.
- Използвайте винаги оригинални консумативи, специално предназначени за Вашия модел уред.

- В случай на повреда, моля обадете се на телефона за обслужване на клиентите, указан на гаранционния лист в края на настоящия наръчник. Не правете опити за разглобяване или поправка на уреда, тъй като това може да е опасно.

• Материалите, от които изработена опаковката на този електроуред са включени в система за тяхното събиране, класифициране и рециклиране. Ако желаете да се освободите от тях, използвайте обществените контейнери, пригодени за всеки отделен вид материал.
• В изделието отсъстват концентрации на вещества, които могат да бъдат определени като вредни за околната среда.

Този символ означава, че ако желаете да се освободите от уреда, след като експлоатационният му живот е изтекъл, трябва да го предадете по подходящ начин на

фирма за преработка на отпадъци, оторизирана за разделно събiranе на относно отпадъци от електрическо и електронно оборудване (ОЕЕО).

Настоящият уред изпълнява Директива 2014/35/EU за ниски напрежения, Директива 2014/30/EU за електромагнитно съответствие и с Директива 2011/65/EU за ограниченията при употреба на някои определени опасни вещества в електрически и електронни апарати и с Директива 2009/125/EC за изискванията за екологичен дизайн, приложими към изделия, свързани с енергия.

Информацията по-долу се отнася за енергийно етикетране и екологичния дизайн:

Карта
Търговска марка:	TAURUS
Модел:	GF52IXALGF72IXAL
Годишно енергопотребление: (kW/a)	42,85
Клас енергийна ефективност:	A
Флуидодинамична ефективност ( FDE_на абсорбатора )	28,45
Тип флуидодинамична ефективност	A
Ефективност на осветяване ( LE_на абсорбатора ) (lux/W)	48,60
Вид ефективност на осветяване	A
Ефективност на филтриране на мазнини ( GFE_на абсорбатора ) (%)	79,74
Вид ефективност на филтриране на мазнините	C
Минимален въздухопоток при нормална употреба ( m^3/h )	384,45
Максимален въздухопоток при нормална употреба, изключая интензивната скорост. ( m^3/h )	580,27
Равнище на шума при максимальна скорост (dB(A))	72,1
Електропотребление в режим "изчакване"( P_s ) (W)	0,00
Електропотребление в режим "изклюено"( P_o ) (W)	0,44
Фактор на времево нарастване (f)	0,976
Показател на енергийна ефективност ( EEI_на абсорбатора )	53,74
Измерен въздухопоток в точката на максимальна ефективност ( Q_ВЕР ) ( m^3/h )	592,67
Въздушно налягане, измерено в точката на максимальна ефективност ( P_ВЕР ) (Pa)	341,16
Максимален въздухопоток ( Q_max ) ( m^3/h )	592,67
Входно електрическа мощност в точката на максимальна ефективност ( W_ВЕР ) (W)	114,15
Номинална мощност на осветителната система ( W_L ) (W)	3
Средна осветеност на осветителната система на повърността за готвене ( E_средна ) (lux)	145,8
Ниво на акустична мощност ( L_WA ) (dB(A))	72,1

За определяне на изискванията на екологичния дизайн и за изчисляване на параметрите на енергийно етикетиране са взети като изходна точка европейските норми EN 61591, EN 60704-3, EN 60704-13, EN 50564.

Español

GARANTÍA Y ASISTENCIA TÉCNICA

Настоящият продукт има законна гаранция, в съответствие с действащото законодателство. За да упражните правата си на потребител следва да се насочите към някой от нашите оторизирани сервиси.

Най-близкия до Вас сервис можете да откриете на следния линк: http://taurus-home.com/

Също така, можете да потърсите информация, свързвайки се с нас (вижте на последната страница на наръчника).

Наръчника с указания и неговите осъвременявания можете да свалите на следния http://taurus-home.com/
