I84AV423FB - Fogão ELECTROLUX - Manual de utilização gratuito

Marca	Electrolux
Modelo	I84AV423FB
Tipo de produto	Fogão (placa de indução embutível)
Dimensões (L x P)	780 x 520 mm
Número de zonas de cozimento	4 zonas de indução
Alimentação elétrica	220-240 V / 400 V 2N, 50/60 Hz, 7.2 kW
Zona de cozimento frontal esquerda	21.0 cm, 2300 W, PowerBoost 3200 W
Zona de cozimento traseira esquerda	21.0 cm, 2300 W, PowerBoost 3200 W
Zona de cozimento frontal central	14.5 cm, 1400 W, PowerBoost 2500 W
Zona de cozimento traseira direita	24.0 cm, 2300 W, PowerBoost 3600 W
Funções	PowerBoost, SenseBoil®, Bridge, Hob2Hood, aumento automático de temperatura, temporizador, bloqueio, desligamento automático
Exibição	Painel de controle tátil com indicadores de nível de cozimento e temporizador
Segurança	Dispositivo de segurança para crianças, bloqueio de teclas, indicador de calor residual OptiHeat Control (3 níveis)
Manutenção e limpeza	Limpar com pano macio e produto não abrasivo; raspador para sujeiras persistentes
Reparabilidade	Peças de reposição originais disponíveis; serviço pós-venda autorizado
Consumo energético	177.9 Wh/kg (placa de cozimento)
Peso	Aproximadamente 10 kg (estimativa)

Perguntas frequentes - I84AV423FB ELECTROLUX

Como ligar e desligar a placa de cozimento?

Pressione a tecla ➊ por 1 segundo para ligar ou desligar a placa de cozimento.

Como ajustar o nível de cozimento?

Use o painel de seleção: pressione o nível desejado (1 a 14) ou deslize o dedo até o valor desejado.

O que significa o símbolo 'F' no visor?

O símbolo F indica que o recipiente é inadequado, muito pequeno ou ausente. Use um recipiente compatível com indução de diâmetro adequado.

Como ativar a função PowerBoost?

Pressione a tecla P para ativar o PowerBoost na zona selecionada. A função desativa automaticamente após um período limitado.

Como usar a função SenseBoil®?

Ligue a placa, pressione SenseBoil®, depois selecione uma zona de cozimento. A função ajusta automaticamente a temperatura para evitar transbordamentos.

Como travar o painel de controle?

Pressione a tecla . O painel é travado e o símbolo L é exibido. Para destravar, pressione novamente .

O que fazer em caso de código de erro exibido?

Desligue a placa da tomada, aguarde 30 segundos e religue. Se o erro persistir, desconecte o aparelho e contate o serviço pós-venda.

Como limpar a placa de cozimento?

Use um pano macio e um detergente não abrasivo. Para sujeiras persistentes, use um raspador especial inclinando a lâmina. Não use limpador a vapor.

Quais tipos de recipientes são compatíveis?

Use ferro fundido, aço esmaltado ou inoxidável com fundo magnético. Evite alumínio, cobre ou vidro. Verifique com um ímã.

Como reduzir a potência máxima da placa?

Desligue a placa, pressione ➊ por 3 segundos, depois pressione novamente por 3 segundos. Use as teclas +/- do temporizador para selecionar o nível (P15 a P72).

MANUAL DE UTILIZADOR I84AV423FB ELECTROLUX

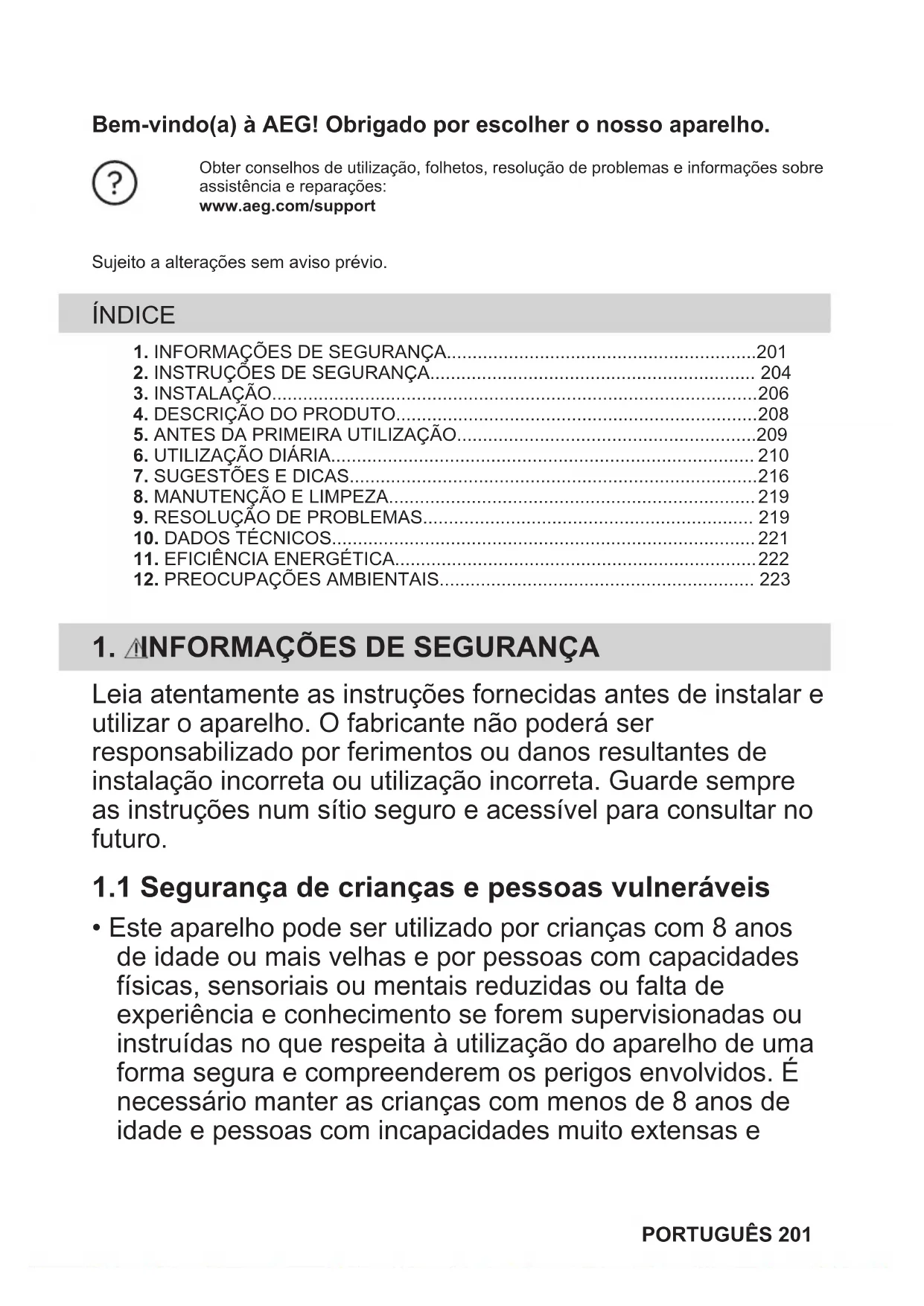

PT Manual de instruções | Placa 201

Bem-vindo(a) à AEG! Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.aeg.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA......201
2. INSTRUÇÕES DE SEGURANÇA.... 204
3. INSTALAÇÃO....206
4. DESCRIÇÃO DO PRODUTO....208
5. ANTES DA PRIMEIRA UTILIZAÇÃO....209
6. UTILIZAÇÃO DIÁRIA....210
7. SUGESTÕES E DICAS....216
8. MANUTENÇÃO E LIMPEZA....219
9. RESOLUÇÃO DE PROBLEMAS.... 219
10. DADOS TÉCNICOS....221
11. EFICIÊNCIA ENERGÉTICA....222
12. PREOCUPAÇÕES AMBIENTAIS.... 223

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.

- AVISO: O aparelho não pode ser alimentado através de algum dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que seja ligado e desligado regularmente pelo fornecedor de eletricidade.

- CUIDADO: O processo de cozedura tem de ser supervisionado (mesmo as funções de cozedura automática). Um processo de cozedura de curta duração tem de ser supervisionado continuamente.

- AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.

- Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.

- Não use o aparelho antes de instalá-lo na estrutura embutida.

- Não utilize um aparelho de limpeza a vapor para limpar o aparelho.

- Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de recipientes.

- Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.

- Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.

- AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinhar ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já

incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:

– Não guarde folhas de papel ou objectos pequenos que possam ser sugados, porque podem danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
- Mantenha uma distância mínima de cerca de 2 cm entre a parte inferior do aparelho e os objectos que forem guardados na gaveta.

- Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de estar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o nosso Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem

estar fixas de modo a não poderem ser retiradas sem ferramentas.

• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Se o código E3 aparecer no ecrã, desligue imediatamente a placa e verifique se a ligação elétrica e a tensão de alimentação estão corretas.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.
• Retire todas as películas de embalagem, rotulagem e de proteção (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura após cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque eléctrico.

• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância da zonas de indução quando o aparelho estiver a funcionar.

• Quando coloca alimentos em óleo quente, pode salpicar.
• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e o tacho, salvo indicação em contrário do fabricante deste aparelho.
• Utilize apenas acessórios recomendados pelo fabricante para este aparelho.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative as zonas de cozedura com tachos vazios ou sem tacho.
• Os tachos de ferro fundido ou que tenham a base danificada podem riscar o vidro / cerâmica. Levante sempre estes objetos quando precisar de os deslocar sobre a placa.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente:

Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Cabo de ligação

• A placa é fornecida com um cabo de ligação
• Para substituir o cabo de alimentação, se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta uma temperatura

igual ou superior a 90 °C. O fio único tem de ter um diâmetro mínimo de 1,5 mm². Contacte o seu Centro de Assistência Técnica local. O cabo de ligação só deve ser substituído por um eletricista qualificado.

AVISO!

Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.

CUIDADO!

As ligações através de fichas de contacto são proibidas.

CUIDADO!

Não perfurar nem soldar as extremidades dos condutores. É interdito.

CUIDADO!

Não ligar o cabo sem a manga de terminal.

Ligação monofásica

1. Remover a manga de terminal dos condutores preto e castanho.
2. Remover o isolamento das extremidades dos condutores castanho e preto.

3. Juntar as extremidades dos cabos preto e castanho.

4. Colocar uma nova manga de terminal em cada extremidade comum do condutor (é necessário usar uma ferramenta especial).

Secção transversal do cabo 2 x 1,5 mm²

Ligação monofásica: 220 - 240 V\~ Ligação bifásica: 400 V 2 \~ N

Verde – amarelo Verde – amarelo

N Azul e azul Azul e azul N

L Preto e Castanho Preto L1

Castanho L2

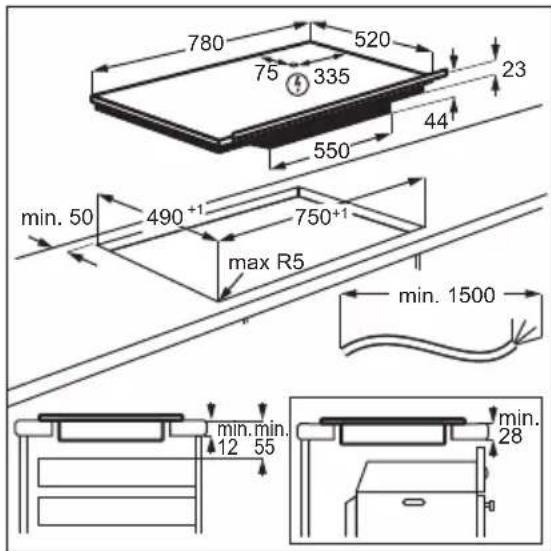

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

Encontre o tutorial em vídeo “Como instalar a sua placa de indução AEG – Instalação de balcão” introduzindo o nome completo indicado na ilustração abaixo.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4. DESCRIÇÃO DO PRODUTO

4.1 Disposição da superfície de confeção

1 Zona de cozedura de indução
2 Painel de comandos

i

Para obter informações detalhadas sobre os tamanhos das zonas de confeção, consulte "Dados técnicos".

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função Comentário
1	➊	Ligado / Desligado Para activar e desactivar a placa.
2	➎	Bloquear / Dispositivo de segurança para crianças	Para bloquear/desbloquear o painel de comandos.
3	➎	SenseBoil® Para activar e desactivar a função.Os indicadores acima do símbolo mostram o progresso da função.
4	➎	Bridge Para activar e desactivar a função.
5	- Indicador do grau de cozedura		Para indicar o grau de cozedura.
6	- Indicadores do temporizador das zonas de cozedura		Apresenta a zona de cozedura para a qual está definido um tempo.
	Campo do sensor		Função Comentário
7	- Visor do temporizador Para indicar o tempo em minutos.
8			Hob ^2 Hood Para activar e desactivar o modo manual da função.
9			- Para seleccionar a zona de cozedura.
10	+/-		- Para aumentar ou diminuir o tempo.
11	P		PowerBoost Para activar a função.
12	- Barra de comandos Para seleccionar o grau de cozedura.

Visor Descrição
0	A zona de cozedura está desactivada.
1 - 14	A zona de cozedura está em funcionamento.
u	SenseBoil® em funcionamento.
A	Aquecimento automático em funcionamento.
P	PowerBoost em funcionamento.
E + dígito	Existe uma anomalia.
≡ / ☒ ☐	OptiHeat Control (Indicador de calor residual de 3 níveis): continuar a cozinhar/manter quente/calor residual.
L	Bloquear / Dispositivo de segurança para crianças em funcionamento.
F	O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de cozedura.
-	Desligar automático em funcionamento.

5. ANTES DA PRIMEIRA UTILIZAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Limitação de potência

Originalmente, a placa está no nível de potência mais elevado.

Para diminuir ou aumentar o nível de potência:

1. Desative a placa.
2. Toque em durante 3 segundos. O visor liga-se e desliga-se.

3. Toque em durante 3 segundos. ou acende-se.

4. Toque em . Ⓗ72 acende-se.

5. Toque / no temporizador para definir o nível de potência.

Níveis de potência

Certifique-se de que a potência selecionada é adequada para o quadro elétrico da sua casa.

AVISO!

Se selecionar um dos níveis de potência mais baixos, a função SenseBoil® pode não funcionar. Consulte a tabela abaixo.

√ - a função funciona, ✗ a função não funciona.

Níveis de potência	Zona de cozedura
	Dianteiro esquerdo	Traseiro esquer-do	Dianteira central	Traseiro direito
	210 mm	210 mm	145 mm	240 mm
P 72	√	√	√	√
P 15	×	×	×	×
P 20	×	×	×	×
P 25	×	×	√	×
P 30	√ 1)	√	√	√
P 35	√	√	√	√
P 40	√	√	√	√
P 45	√	√	√	√
P 50	√	√	√	√
P 60	√	√	√	√

1) Não utilize mais de 3,5 l de água.

6. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Activar e desactivar

Toque em durante 1 segundo para activar ou desactivar a placa.

6.2 Desligar automático

A função desactiva automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desactivadas.

• Quando, após a ativação da placa, não é definido qualquer grau de cozedura.

• Quando ocorrer um derrame ou quando for colocado algum objecto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.

• a placa fica demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• utiliza tachos incorretos. O símbolo acende-se e a zona de cozedura é automaticamente desativada após 2 minutos.
• Quando não desativa uma zona de cozedura nem altera o grau de cozedura.

Após algum tempo, a indicação acende-se e a placa desativa-se. Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de cozedura A placa desativa-se após

1 - 3 6 horas

4 - 7 5 horas

8 - 9 4 horas

10 - 14 1,5 hora

6.3 Grau de cozedura

Para seleccionar ou alterar o grau de cozedura:

Toque no grau de cozedura que desejar, na barra de controlo, ou desloque um dedo ao longo da barra de controlo até chegar ao grau de cozedura que desejar.

6.4 OptiHeat Control (Indicador de calor residual de 3 níveis)

! AVISO!

☐ / ☑ Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

As zonas de aquecimento de indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor do tacho.

Os indicadores acendem-se quando uma zona de cozedura está quente. Estes mostram o nível do calor residual das zonas de cozedura que está atualmente a usar:

• Continuar a cozinhar,
• Manter quente,
• Aquecimento residual.

O indicador também pode acender-se:

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecimento fria,
• quando a placa está desativada mas a zona de aquecimento ainda está quente.

O indicador desaparece quando a zona de aquecimento tiver arrefecido.

Centre o tacho na zona selecionada. As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base do tacho.

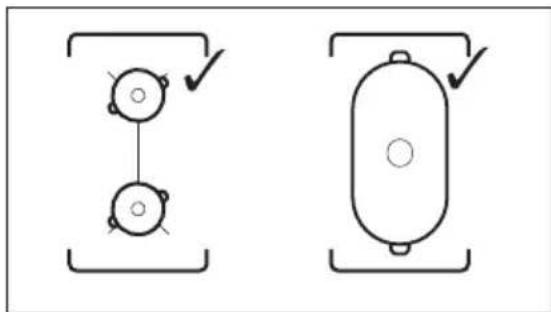

Pode cozinhar com um tacho grande sobre duas zonas de confeção ao mesmo tempo. O tacho tem de cobrir os centros de ambas as zonas mas não ultrapassar a marcação da zona. Se o tacho estiver colocando entre os dois centros, a função Bridge não é ativada.

Esta função é activada quando um tacho cobrir os centros das duas zonas. Para obter mais informações sobre a colocação correta dos tachos, consulte "Utilizar as zonas de cozedura". A função não funciona durante o funcionamento de SenseBoil®.

Esta função liga duas zonas de cozedura do lado esquerdo e estas funcionam como uma só.

Comece por definir o grau de aquecimento para uma das zonas de cozedura do lado esquerdo.

Para ativar a função: toque em Para definir ou alterar o grau de aquecimento, toque num dos sensores de controlo.

Para desativar a função: toque em ■]. As zonas de cozedura funcionam de modo independente.

6.7 Aquecimento automático

Utilize a função para chegar à definição de cozedura pretendida mais rapidamente. Quando a função está ativa, a zona de cozedura funciona na definição de cozedura mais elevada no início e, em seguida, continua a funcionar na definição de cozedura pretendida.

Para activar a função, a zona de cozedura tem de estar fria.

Para ativar a função para uma zona de aquecimento: toque em P (acende-se). Toque imediatamente no grau de cozedura que desejar. Após 3 segundos, acendese.

Para desativar a função: altere a definição de aquecimento.

6.8 PowerBoost

Esta função disponibiliza mais potência para as zonas de confeção de indução. A função pode ser activada para uma zona de confeção de indução apenas por um curto período de tempo. Após esse tempo, a zona de confeção de indução muda automaticamente para o grau de aquecimento mais elevado.

Para ativar a função para uma zona de aquecimento: toque em P acende.

Para desativar a função: altere o nível de calor.

6.9 SenseBoil®

A função automaticamente ajusta a temperatura da água para que não ferva em excesso após atingir o ponto de ebulição.

Se houver algum calor residual ( / =) na zona de cozedura que pretende utilizar, é emitido um sinal acústico e a função não inicia.

1. Toque em para ativar a placa.
2. Toque em para ativar a função.
   Um intermitente aparece para as zonas de cozedura nas quais pode presentemente utilizar a função.
3. Toque na barra de controlo de qualquer zona de cozedura disponível para a qual pretende iniciar a função (entre os graus de cozedura 1 e 14).
   A função inicia.
   Se não escolher qualquer zona de cozedura dentro de 5 segundos, a função não é ativada.

Após a função iniciar, os indicadores acima do símbolo acendem-se um após o outro até a água atingir o ponto de ebulição.

Quando a função deteta o ponto de ebulição, a placa emite um sinal acústico e o nível de aquecimento automaticamente é alterado para 8.

i

Se todas as zonas de cozedura já estiverem em utilização ou houver algum calor residual em todas elas, a placa emite um sinal sonoro, os indicadores acima teciam intermitentes e a função não inicia.

Para desativar a função, toque 14a função desativa-se e o grau de cozedura desce para 0) ou toque na barra de controlo e ajuste manualmente o grau de cozedura.

6.10 Temporizador

- Temporizador de contagem decrescente

Pode utilizar esta função para definir a duração de uma simples sessão de cozedura.

Comece por selecionar o nível de aquecimento para a zona de confeção e selecione depois a função.

Para definir a zona de cozedura: toque repetidamente em ⚠ até aparecer o indicador de uma zona de cozedura.

Para ativar a função: toque em + do temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de aquecimento começar a piscar, a contagem decrescente começa.

Para ver o tempo remanescente: toque em para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor mostra o tempo restante.

Para mudar o tempo: toque em para definir a zona de cozedura. Toque em —

Para desativar a função: toque em para definir a zona de cozedura e, de seguida, toque em —O tempo restante é contado para trás até 00. O indicador da zona de cozedura desaparece.

i

Quando a contagem decrescente termina, soa um sinal acústico e 00 pisca. A zona de aquecimento é desactivada.

Para desligar o som: toque em ⚠

- CountUp Timer

Pode utilizar esta função para monitorizar o tempo de funcionamento de uma zona de aquecimento.

Para definir a zona de cozedura: toque repetidamente em até aparecer o indicador de uma zona de cozedura.

Para ativar a função ou alterar o tempo: toque em do temporizador. aparece. Quando o indicador da zona de aquecimento começar a piscar, a contagem de tempo começa. O visor alterna entre e o tempo contado (em minutos).

Para ver durante quanto tempo a zona de aquecimento funciona: toque em para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor apresenta o tempo de funcionamento da zona.

Para desativar a função: toque em Ⓙ, de seguida toque em tou. O indicador da zona de cozedura desaparece.

- Conta-minutos

Pode utilizar esta função quando a placa está activa e as zonas de aquecimento estão inactivas. O visor apresenta na área do nível de calor.

Para ativar a função: toque em ⚫, de seguida, toque em + ou do temporizador para definir o tempo. Quando o tempo termina, soa um sinal acústico e 00 pisca.

Para desligar o som: toque em ⚠

i

Esta função não afeta o funcionamento das zonas de aquecimento.

6.11 Bloquear

É possível bloquear o painel de comandos com zonas de confeção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em acende durante 4 segundos. O temporizador permanece activo.

Para desativar a função: toque em mostrador apresenta a definição de aquecimento anterior.

i

Quando desativar a placa, também desativará esta função.

6.12 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ① Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com ①

Para desativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com ① acende. Toque em durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

6.13 OffSound Control (Desativar e ativar os sons)

Desative a placa. Toque em durante 3 segundos. O visor acende e apaga. Toque

em durante 3 segundos. ou acende.

Toque no do temporizador para selecionar uma das seguintes opções:

• -os sons ficam desactivados
• -os sons ficam activados

Para confirmar a selecção, aguarde até que a placa se desactive automaticamente.

Quando a função está 📋, pode ouvir os sons apenas quando:

• toca em ①
• Conta-minutos chega ao fim
• Temporizador de contagem decrescente chega ao fim
• coloca algo sobre o painel de comandos.

6.14 Gestão de potência

Se várias zonas estiverem ativas e a potência consumida exceder a limitação da alimentação elétrica, esta função divide a potência disponível entre todas as zonas de cozedura (ligadas à mesma fase). A placa controla as definições de aquecimento para proteger os fusíveis da instalação doméstica.

• As zonas de cozedura estão agrupadas de acordo com a posição e o número de fases da placa. O limite máximo de carga elétrica de cada fase é de (3700 W). Se a placa atingir o limite da potência máxima disponível (consulte a placa de classificação), a potência das zonas de cozedura será automaticamente reduzida.
• A definição de aquecimento da última zona de cozedura selecionada é sempre prioritária. A potência restante será dividida entre as zonas de cozedura anteriormente ativadas, por ordem inversa à seleção.
• A indicação da definição de aquecimento das zonas cuja potência foi reduzida alterna entre a definição de aquecimento inicialmente selecionada e a definição de aquecimento reduzido.
• Aguarde até que o visor pare de piscar ou reduza a definição de aquecimento da última zona de cozedura selecionada. As zonas de cozedura continuarão a funcionar com a definição de aquecimento reduzida. Se necessário, altere as definições de aquecimento das zonas de cozedura.

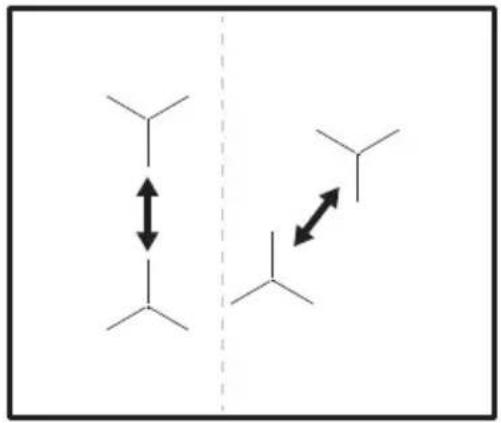

Consulte a ilustração para ver as combinações possíveis em que a potência pode ser distribuída entre as zonas de cozedura.

É uma função automática avançada que liga a placa a um exaustor especial. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função da definição do modo e da temperatura do tacho mais quente na placa. Também pode utilizar a ventoinha da placa manualmente.

A maior parte dos exaustores são fornecidos com o sistema de controlo remoto desativado. Ative-o antes de utilizar a função. Para obter mais informações, consulte o manual do utilizador do exaustor.

Utilizar a função automaticamente

Para utilizar a função automaticamente, selecione um dos modos automáticos para H1 – H6. A placa está originalmente definida para H5. O exaustor reage ao funcionamento da placa. A placa determina a temperatura do tacho e ajusta automaticamente a velocidade da ventoinha.

Modos automáticos

Luz auto-

mática

Fervura1)

Fritura2)

Modo H0 Desligado Desligado Desligado

Modo H1 Ligado Desligado Desligado

Luz automática	Fervura1)	Fritura2)
Modo H23) Ligado Velocidade	1 da ventoi-nha	Velocidade1 da ventoi-nha
Modo H3 Ligado Desligado Velocidade		1 da ventoi-nha
Modo H4 Ligado Velocidade	1 da ventoi-nha	Velocidade1 da ventoi-nha
Modo H5 Ligado Velocidade	1 da ventoi-nha	Velocidade2 da ventoi-nha
Modo H6 Ligado Velocidade	2 da ventoi-nha	Velocidade3 da ventoi-nha

1) A placa deteta o processo de fervura e regula a velocidade da ventoinha em função do modo automático.

2) A placa deteta o processo de fritura e regula a velocidade da ventoinha em função do modo automático.

3) Este modo ativa a ventoinha e a luz sem ter em conta a temperatura.

1. Desative a placa.
2. Prima durante 3 segundos. O visor liga-se e desliga-se.
3. Prima durante 3 segundos.
4. Prima ⚙ algumas vezes até 📄 se acender.
5. Prima no botão do temporizador para selecionar um modo automático.

Para utilizar o exaustor diretamente no painel do exaustor, desative o modo automático da função.

Quando terminar de cozinhar e desativar a placa, o ventilador do exaustor pode ainda continuar a funcionar durante um certo tempo. Após esse tempo, o sistema desativa a ventoinha automaticamente e impede uma ativação acidental da ventoinha durante os próximos 30 segundos.

Operar a velocidade da ventoinha manualmente

Também pode utilizar a função manualmente. Para isso, prima quando a placa estiver ativa. Isto desativa o funcionamento automático da função e permite-lhe alterar manualmente a velocidade da ventoinha. Quando prime sobe a velocidade da ventoinha uma vez. Quando chegar a um nível intensivo e premir novamente, regula a velocidade da ventoinha para 0 e desativa a ventoinha do exaustor. Para voltar a ligar a ventoinha com a velocidade 1, prima

Para ativar o modo automático da função, desative a placa e ative-a novamente.

Ativar a luz

Pode configurar a placa para ativar a luz automaticamente sempre que a placa for ativada. Para isso, defina o moto automático para H1 – H6.

A luz do exaustor é desligada 2 minutos após a desativação da placa.

7. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Tachos

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• A base do recipiente deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Material do recipiente

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (com uma marcação correta de um fabricante).

- incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho.

Dimensões dos tachos

• As zonas de cozedura de indução adaptam-se automaticamente às dimensões da base do tacho.
• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado na "Especificação das zonas de cozedura". Evite manter o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

Consulte os "Dados técnicos".

7.2 Ruídos durante o funcionamento

Se ouvir:

- estalidos: o tacho é feito de diferentes materiais (construção multicamadas).

• assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• zumbido: está a utilizar um nível elevado de potência.
• cliques: ocorre comutação elétrica.
• sibilar, zunir: a ventoinha está a funcionar.

Os ruídos são normais e não indicam qualquer avaria.

7.3 Sugestões e dicas para SenseBoil®

A função tem melhor desempenho para ferver água e preparar batatas.

Não funciona com tachos de ferro fundido e anti-aderentes, por exemplo, com um revestimento de cerâmica. Os recipientes de aço esmaltado são recomendados para alcançar os melhores resultados ao cozer batatas.

Verifique se o recipiente que escolheu é adequado para SenseBoil® controlando a primeira sessão de cozedura.

Para utilizar SenseBoil® de forma eficiente, siga o conselho abaixo:

• Encha entre metade e três quartos do recipiente com água fria deixando vazios 4 cm a partir da extremidade do recipiente. Não utilize menos de 1 ou mais de 5 litros de água. Certifique-se de que o peso total da água (ou da água e batatas) se encontra entre 1 e 5 kg.

• Se pretende cozinhar batatas, certifique-se de que estão completamente cobertas com água, mas lembre-se de deixar pelo menos um quarto do recipiente vazio.

• Para alcançar os melhores resultados cozinhe apenas batatas inteiras, sem pele e de tamanho médio.

• Certifique-se de que não acondiciona as batatas demasiado apertadas.
• Evite produzir vibrações externas (por exemplo, utilizando um misturador ou colocando um telemóvel perto do aparelho) quando a função está a ser executada.
• Se pretender utilizar sal, adicione-o depois da agua atingir o ponto de ebulição.
• A unção pode não funcionar devidamente em chaleiras de água e recipientes de café espresso.

Para poupar energia, o aquecedor da zona de confeção é desactivado antes que soe o alarme do temporizador da contagem decrescente. A diferença no tempo de funcionamento depende do grau de aquecimento definido e da duração da confeção.

7.5 Exemplos de aplicações de cozinha

A correlação entre o grau de cozedura de uma zona e o seu consumo de potência não é linear. Quando aumenta o grau de cozedura, não é proporcional ao aumento do consumo de potência. Isto significa que uma zona de cozedura com um grau médio de cozedura consome menos de metade da sua potência máxima.

Os dados da tabela servem apenas como referência.

Grau de coze-dura	Utilize para: Tempo	Sugestões (min.)
1 Manter os alimentos cozinhados quen-tes.		conforme necessário	Coloque uma tampa no tacho.
1 - 3 Molho holandês, derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularmente.
1 - 3 Solidificar: omeletas ofas, ovos cozi-dos.		10 - 40 Cozer com a tampa.

Grau de coze-dura	Utilize para: Tempo	Sugestões(min.)
3 - 5 Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhadas.		25 - 50 Adicione, no mínimo, duas partes de líquido para uma parte de arroz e me-xa os pratos à base de leite a meio do processo.
5 - 7 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de sopa de líquido
7 - 9 Cozer batatas a vapor. 20 - 60 Utilize, no máximo, 1⁄4 I de água para		750 g de batatas.
7 - 9 Cozer grandes quantidades de alimen-tos, guisados e sopas.		60 - 150 Até 3 I de líquido mais os ingredien-tes.
9 - 12 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, so-nhos.		conforme necessário Vire a meio do tempo.
12 - 13 Fritura intensa, batatas fritas, bifes do lombo, costeletas.		5 - 15 Vire a meio do tempo.
14 Ferver água, cozer massa, estufar carne (goulash, jardineira), batatas bem fritas.

Ferver grandes quantidades de água. PowerBoost está ativado

7.6 Sugestões e Conselhos para Hob ^2 Hood

Quando utilizar a placa com a função:

• Proteja o painel do exaustor da luz solar direta.
• Não aponte lâmpadas de halogénio para o painel do exaustor.
• Não cubra o painel de controlo da placa.
• Não obstrua o sinal entre a placa e o exaustor (por exemplo, com uma mão ou uma pega de tacho ou uma panela alta). Observe a figura.

O exaustor apresentado abaixo destina-se apenas a fins ilustrativos.

Outros dispositivos de comando à distância podem bloquear o sinal. Não use esses aparelhos próximos da placa quando Hob ^2 Hood estiver a funcionar.

Exaustores com a função Hob²Hood

Para encontrar toda a gama de exaustores que trabalham com esta função, consulte o nosso website de produtos. Os exaustores

8. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

8.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para o vidro.

8.2 Limpar a placa

- Remova imediatamente: plástico derretido, folha de plástico, sal, açúcar e

alimentos com açúcar, caso contrário a sujidade pode danificar a placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remova quando a placa estiver suficientemente fria: manchas de calcário, água ou gordura e descolorações nas parte metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração nas partes metálicas brilhantes: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

9. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

9.1 O que fazer se...

Problema Causa possível Solução
Não consegue ativar ou utilizar a placa.	A placa não está ligada à corrente elétrica ou não está corretamente ligada.	Verifique se a placa está corretamente ligada à corrente elétrica.
O fusível está fundido. Certifique-se de que o fusível é a cau-		sa da anomalia. Se o fusível se fundir diversas vezes, contacte um eletricista qualificado.
Não configurou a definição de aque-cimento durante 10 segundos.		Ative novamente a placa e defina a definição de aquecimento em menos de 10 segundos.
Tocou em 2 ou mais campos dosensor em simultâneo.		Toque em apenas um campo do sen-sor.
Há água ou manchas de gordura no painel de comandos.		Limpe o painel de comandos.
Pode ouvir um som constante. A ligação eléctrica não está correta. Desligue a placa da corrente elétrica. Peça a um eletricista qualificado que verifique a instalação.
É emitido um sinal acústico e a placa desativa-se. É emitido um sinal acústico quando a placa é desativada.	Colocou alguma coisa sobre um ou mais campos do sensor.	Retire o objeto dos campos do sensor.
A placa desativa-se. Colocou alguma coisa sobre o cam-po do sensor ➊	Retire o objeto do campo do sensor.
O indicador de calor residual não acende.	A zona não está quente porque foi ativada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com um Centro de Assistência Técnica Autorizado.
Está a utilizar um recipiente muito alto que bloqueia o sinal.		Utilize um recipiente mais pequeno, mude a zona de cozedura ou opere o exaustor manualmente.
Aquecimento automático não funciona.	Está programada a definição de aquecimento mais elevado.	A definição de aquecimento mais elevada tem a mesma potência que a função.
A zona está quente. Deixe a zona arrefecer o suficiente.
A definição de aquecimento alter- na entre dois níveis.	Gestão de potência funciona. Consulte "Utilização diária".
O painel de comandos fica quen-te ao toque.	O tacho é demasiado grande ou es-tá demasiado próximo do painel de comandos.	Coloque tachos grandes numa das zo-nas de aquecimento de trás, se possi- vel.
Não há som quando toca nos campos do sensor do painel.	Os sons estão desativados. Ativar os sons. Consulte "Utilização di- ária".
L acende-se.	Dispositivo de segurança para crian-ças ou Bloquear funciona.	Consulte "Utilização diária".
F acende-se.	Não existe tacho na zona. Coloque um tacho na zona.
O tacho não é adequado. Utilize tachos adequados para placas		de indução. Consulte “Sugestões e di-cas”.
O diâmetro da base do tacho é de- masiado pequeno para a zona.		Utilize um tacho com as dimensões corretas. Consulte os "Dados técni-cos".
F e aparecem alternada- mente.	A potência é demasiado baixa devi-do a um tacho inadequado ou vazio.	Utilize o tipo adequado de tacho. Con- sulte "Sugestões e dicas " e "Dados técnicos". Não ative qualquer zona com um reci-piente vazio.
e aparecem alternadamente.	O recipiente está vazio ou contém algum líquido que não seja água, por exemplo, óleo.	Evite utilizar a função com líquidos que não sejam água.
e aparecem alternadamente.	Existe demasiada ou muito pouca água no recipiente.Ferveu alguns alimentos que não água e batatas. O ponto de ebulição foi movido a tempo e a função SenseBoil® não pode funcionar devidamente.	Apenas ferver água e batatas com a utilização de SenseBoil®. Consulte “Sugestões e dicas”.
Ouve um sinal sonoro, os indicadores acima de tóscam e a função SenseBoil® não inicia.	Nenhuma das zonas de cozedura está pronta para ser usada com SenseBoil®. Existe algum calor residual nas zonas de cozedura que pretende escolher ou ainda estão a ser utilizadas.	Termine as suas atividades anteriores de cozedura e escolha uma zona de cozedura sem nenhum calor residual.
e um número acendem-se.	A placa apresenta um erro. Desative a placa e ative-a novamente após 30 segundos. Se se ligar novamente, desligue a placa da corrente elétrica. Após 30 segundos, ligue a placa novamente. Se o problema continuar, entre em contacto com um Centro de Assistência Técnica Autorizado.

9.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o código de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utilizou a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

10. DADOS TÉCNICOS

10.1 Placa de classificação

Modelo I84AV423FB PNC 949 597 993 00

Tipo 62 D4A 01 AA 220 - 240 V/400 V 2N, 50/60 Hz

Indução 7.2 kW Fabricado em: Alemanha

10.2 Especificações das zonas de cozedura

Zona de coze-dura	Potência nominal (definição de aquecimento má-xima) [W]	PowerBoost [W] PowerBoost du-ração máxima [min]	Diâmetro dos ta-chos [mm]
Dianteiro esquerdo 2300 3200 10 125 - 210
Traseiro esquerdo 2300 3200 10 125 - 210
Dianteira central 1400 2500 4 125 - 145
Traseiro direito 2300 3600 10 205 - 240

A potência das zonas de cozedura pode ser ligeiramente diferente dos dados indicados na tabela. Varia consoante o material e as dimensões do tacho.

Para resultados de confeção ideais, utilize um tacho com diâmetro não superior ao indicado na tabela.

11. EFICIÊNCIA ENERGÉTICA

11.1 Informação do produto

Identificação do modelo I84AV423FB
Tipo de placa Placa encastrada
Número de zonas de aquecimento 4
Tecnologia de aquecimento Indução
Diâmetro das zonas de aquecimento circulares (∅) Dianteiro esquerdo	21.0 cm
	Traseiro esquerdo	21.0 cm
	Dianteira central	14.5 cm
	Traseiro direito	24.0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dianteiro esquerdo	179.6 Wh/kg
	Traseiro esquerdo	177.0 Wh/kg
	Dianteira central	180.2 Wh/kg
	Traseiro direito	174.6 Wh/kg

Consumo de energia da placa (EC electric hob) 177.9 Wh/kg

IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinhar - Parte 2: Placas – Métodos para medir o desempenho.

As medições de energia referentes às áreas de aquecimento são identificadas pelas marcações das respetivas zonas de aquecimento.

Pode poupar energia nos cozinhados do dia a dia se seguir as sugestões abaixo.

• Ao aquecer água, utilize apenas a quantidade de que necessita.
• Sempre que possível, coloque tampas nos recipientes.
• Coloque os recipientes diretamente no centro das zonas de confeção.
• Utilize o aquecimento residual para manter os alimentos quentes ou para derretê-los.

12. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

3.2 Placas empotradas

Modo H0 Apagado Apagado Apagado

Modo H1 Encendido Apagado Apagado
