Merkki	Electrolux
Malli	I84AV423FB
Tuotetyyppi	Keittotaso (upotettava induktiokeittotaso)
Mitat (L x S)	780 x 520 mm
Keittotasojen määrä	4 induktiokeittotasoa
Sähkönsyöttö	220-240 V / 400 V 2N, 50/60 Hz, 7,2 kW
Vasen etualue	21,0 cm, 2300 W, PowerBoost 3200 W
Vasen taka-alue	21,0 cm, 2300 W, PowerBoost 3200 W
Keskimmäinen etualue	14,5 cm, 1400 W, PowerBoost 2500 W
Oikea taka-alue	24,0 cm, 2300 W, PowerBoost 3600 W
Toiminnot	PowerBoost, SenseBoil®, Bridge, Hob2Hood, automaattinen lämmitys, ajastin, lukitus, automaattinen sammutus
Näyttö	Kosketusohjauspaneeli keittotason ja ajastimen ilmaisimilla
Turvallisuus	Lapsilukko, näppäinlukitus, jäännöslämmön ilmaisin OptiHeat Control (3 tasoa)
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja miedolla puhdistusaineella; kaavin koville tahroille
Korjattavuus	Alkuperäiset varaosat saatavilla; valtuutettu huoltopalvelu
Energiankulutus	177,9 Wh/kg (keittotaso)
Paino	Noin 10 kg (arvio)

Usein kysytyt kysymykset - I84AV423FB ELECTROLUX

Kuinka keittotaso kytketään päälle ja pois?

Paina ➊ -painiketta 1 sekunnin ajan keittotason kytkemiseksi päälle tai pois.

Kuinka keittotason tehoa säädetään?

Käytä valintapalkkia: paina haluttua tehotasoa (1–14) tai liu'uta sormeasi haluttuun arvoon.

Mitä symboli 'F' tarkoittaa näytössä?

F tarkoittaa, että astia on sopimaton, liian pieni tai puuttuu. Käytä induktioon sopivaa astiaa, jonka halkaisija on sopiva.

Kuinka PowerBoost-toiminto aktivoidaan?

Paina P -painiketta aktivoidaksesi PowerBoost valitulla keittoalueella. Toiminto sammuu automaattisesti rajoitetun ajan jälkeen.

Kuinka SenseBoil®-toimintoa käytetään?

Kytke keittotaso päälle, paina SenseBoil®, valitse keittoalue. Toiminto säätää lämpötilaa automaattisesti estääkseen ylikiehumisen.

Kuinka ohjauspaneeli lukitaan?

Paina -painiketta. Paneeli on lukittu ja L -symboli näkyy. Avaa painamalla uudelleen .

Mitä tehdä, jos näyttöön tulee virhekoodi?

Kytke keittotaso pois päältä, odota 30 sekuntia ja kytke uudelleen. Jos virhe jatkuu, irrota laite verkkovirrasta ja ota yhteys huoltopalveluun.

Kuinka keittotaso puhdistetaan?

Käytä pehmeää liinaa ja mietoa puhdistusainetta. Koville tahroille käytä erityistä kaavinta terää kallistaen. Älä käytä höyrypuhdistinta.

Minkälaiset astiat sopivat?

Käytä valurautaa, emaloitua tai ruostumatonta terästä, jossa on magneettinen pohja. Vältä alumiinia, kuparia tai lasia. Tarkista magneetilla.

Kuinka keittotason maksimitehoa vähennetään?

Kytke keittotaso pois päältä, paina ➊ 3 sekuntia, paina uudelleen 3 sekuntia. Käytä ajastimen +/- -painikkeita valitaksesi tehotason (P15–P72).

KÄYTTÖOHJE I84AV423FB ELECTROLUX

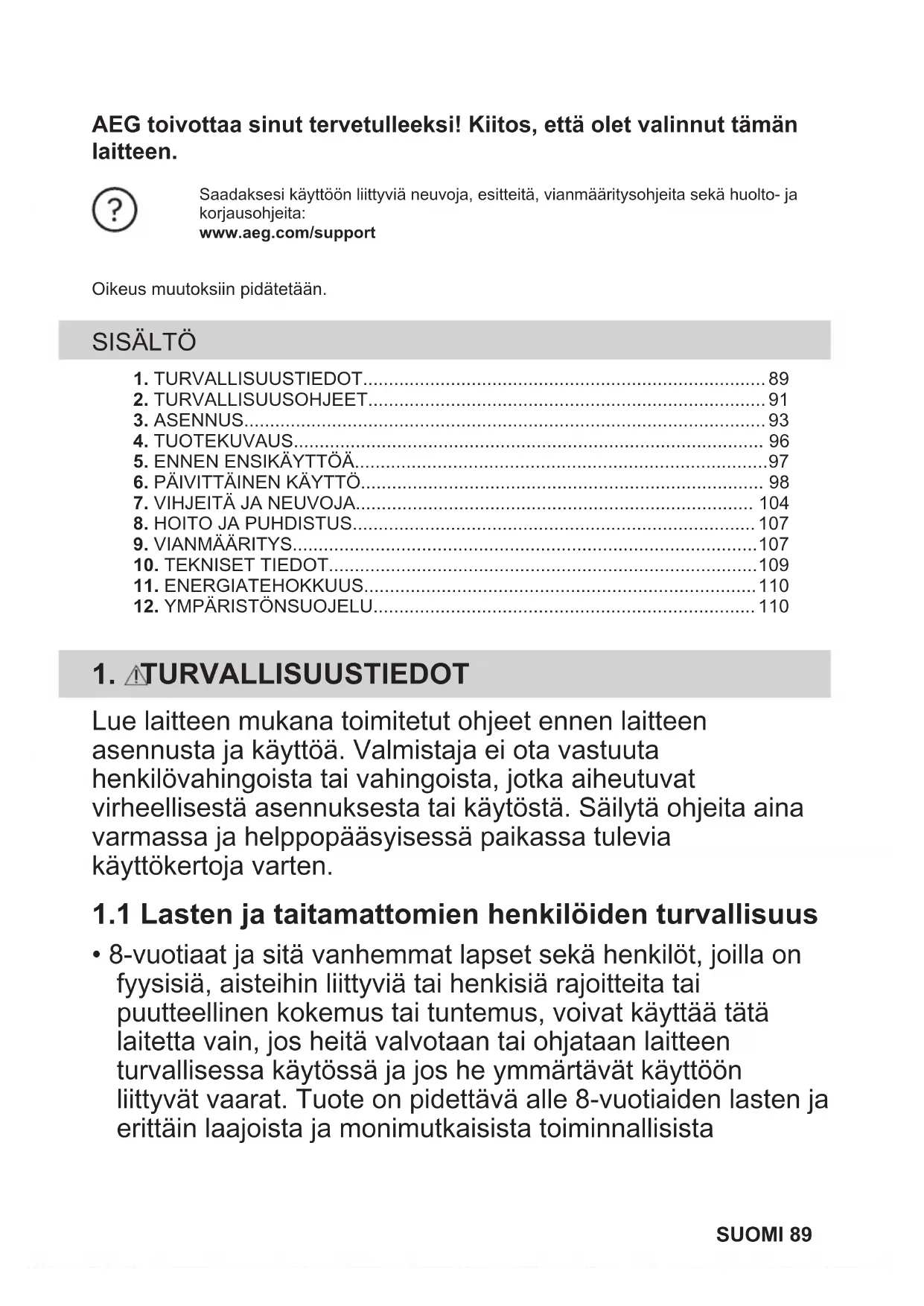

FI Käyttöohje | Keittotaso 89

AEG toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.aeg.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....89
2. TURVALLISUUSOHJEET....91
3. ASENNUS....93
4. TUOTEKUVAUS....96
5. ENNEN ENSIKÄYTTÖÄ....97
6. PÄIVITTÄINEN KÄYTTÖ....98
7. VIHJEITÄ JA NEUVOJA.... 104
8. HOITO JA PUHDISTUS....107
9. VIANMÄÄRITYS....107
10. TEKNISET TIEDOT....109
11. ENERGIATEHOKKUUS.... 110
12. YMPÄRISTÖNSUOJELU....110

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista

rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Savu on merkki ylikuumenemisesta. Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.

• VAROITUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.

• HUOMIO: Kypsennystoimintoa on valvottava (koskee myös automaattisia kypsennystoimintoja). Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.

• VAROITUS: Tulipalon vaara: Ålä säilytä esineitä keittotason pinnoilla.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS!

Henkilövahinkojen tai laitteen vaurioitumisen vaara.

- Poista kaikki pakkausmateriaalit.

• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.

• Tiivistä kaapin leikkauspinnat tiivisteaineella estääksesi kosteuden aiheuttaman turpoamisen.

• Suojaa laitteen alaosa höyryltä ja kosteudelta.

• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Kunkin laitteen alaosassa on jäähdytyspuhaltimet.
• Jos laite asennetaan laatikon yläpuolelle:
• Älä säilytä laatikossa pieniä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jäähdytyspuhaltimia tai heikentää jäähdytysjärjestelmän tehoa.
• Varmista, että laitteen alaosan ja vetolaatikossa säilytettävien esineiden välinen etäisyys on vähintään 2 cm.
• Poista laitteen alla olevaan kaappiin mahdollisesti asennetut erotuslevyt.

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät on teetettävä pätevällä sähköasentajalla.
  • Laite on maadoitettava,.
• Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa verkkovirtajohtoa.
• Älä päästä virtajohtoa sotkeutumaan.
• Tarkista, että iskusuojaus on asennettu.
• Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.

• Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Jos näytölle ilmestyy E3-koodi, kytke keittotaso välittömästi irti sähköverkosta ja tarkista, että sähköliitäntä ja verkkojännite ovat oikeat.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
• Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtalähteestä. Näin ehkäistään sähköiskuja.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30

cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.

• Laittaessasi elintarvikkeita kuumaan öljyyn, seurauksena voi olla roiskeita.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

• Älä aseta kuumia keittoastioita käyttöpaneelin päälle.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai

lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Älä käytä vesisuihketta ja höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä, ellei toisin ohjeisteta.

2.5 Huolto

- Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.

- Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

3.3 Virtajohto

• Keittotason tehonsyöttö on järjestetty virtajohdolla.
• Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F joka kestää vähintään 90 °C:n lämpötilan. Yksittäisen johtimen vähimmäisvahvuus on 1,5 mm². Ota yhteys valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain sähköasentaja.

VAROITUS!

Kaikki sähkökytkennät on teetettävä alan koulutuksen saaneella sähköasentajalla.

HUOMIO!

Pistokeliitännät eivät ole sallittuja.

HUOMIO!

Johtimen päitä ei saa porata tai hitsata. Se on kiellettyä.

HUOMIO!

Kaapelia ei saa liittää, jos sen päässä ei ole holkkia.

Yksivaiheinen liitäntä

1. Irrota kaapeli ja holkki mustasta ja ruskeasta johtimesta.
2. Irrota ruskean ja mustan kaapelin päässä oleva eriste.
3. Yhdistä mustan ja ruskean johtimen päät.
4. Kiinnitä uusi johtimen pään holkki nollajohtimen pähän (edellyttää erikoistyökalun käyttöä).
   Kaapelin halkaisija 2 x 1,5 mm²

Yksivaiheinen liitäntä: 220 - 240 V\~ Kaksivaiheinen liitäntä: 400 V 2 \~ N

Vihreä - keltainen Vihreä - keltainen

N Sininen ja sininen Sininen ja sininen N

L Musta ja ruskea Musta L1

Ruskea L2

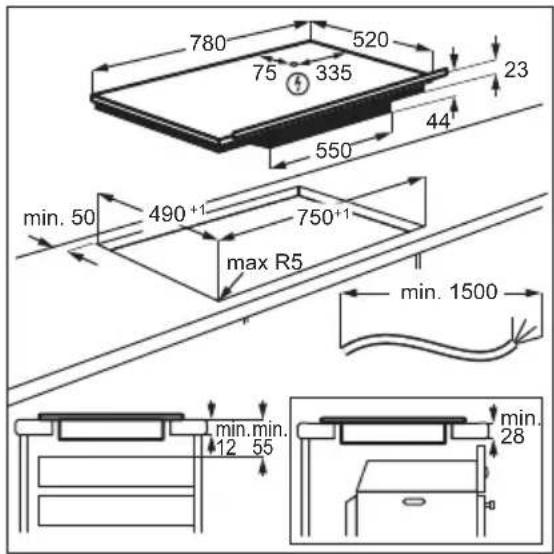

3.4 Kokaminen

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen

vähimmäisetäisyys liesituulettimen asennusohjeista.

Jos laite on asennettu vetolaatikon yläpuolelle, vetolaatikon sisältö voi lämmetä ruoanlaiton aikana keittotason ilmanvaihdon seurauksena.

Etsi video-opastus "AEG-induktiokeittotason asentaminen – Työtasoasennus" kirjoittamalla alla olevassa kuvassa ilmoitettu nimi kokonaisuudessaan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Keittoaluejärjestely

1 Induktiokeittoalue
2 Käyttöpaneeli

i

Katso tarkempaa tietoa keittoalueiden koosta osiosta "Tekniset tiedot".

4.2 Käyttöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kosketus-painike	Toiminto Kuvaus
1	➊	Päällä / Pois päältä Keittotason kytkeminen päälle ja pois päältä.
2	➁	Lukko / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
3	➂	SenseBoil® Toiminnon kytkeminen päälle ja pois päältä.Symbolin yläpuolella olevat merkkivalot osoittavat toi-minnon etenemisen.
4	➌	Bridge Toiminnon kytkeminen päälle ja pois päältä.
5	- Tehotason näyttö Tehotason näyttäminen.
6	- Keittoalueiden ajastimen il-maisimet	Aika-asetusta koskevan keittoalueen osoittaminen.
7	- Ajastimen näyttö	Ajan osoittaminen minuutteina.
8		Hob ^2 Hood Toiminnon manuaalisen tilan kytkeminen päälle ja pois päältä.
9		- Keittoalueen valitseminen.
10	+/-	- Ajan lisääminen tai vähentäminen.
11	P	PowerBoost Toiminnon kytkeminen toimintaan.
12	- Säätöpalkki Tehotason säätäminen.

4.3 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 14	Keittoalue on toiminnassa.
u	SenseBoil® on kytketty päälle.
R	Automaattinen kuumentaminen on kytketty päälle.
P	PowerBoost on kytketty päälle.
E + numero	Toimintahäiriö.
≡ / ☒ ☐	OptiHeat Control (3-vaiheinen jäännöslämmön merkkivalo): edelleen toiminnassa / lämpimänä pito / jälkilämpö.
L	Lukko / Lapsilukko on kytketty päälle.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty päälle.

5. ENNEN ENSIKÄYTTÖÄ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Tehoraja

Keittotason tehotaso on korkein mahdollinen toimituksen yhteydessä.

Tehotasoa voidaan laskea ja nostaa seuraavasti:

1. Kytke keittotaso pois päältä.
2. Kosketa noin 3 sekuntia. Näyttö kykeytyy päälle ja sammuu.
3. Kosketa painiketta 3 sekunnin ajan, jolloin tai kytkeytyy päälle.
4. Kosketa .72 kytkeytyy päälle.
5. Aseta tehotaso koskettamalla ajastimen painiketta — / +

Tehotasot

Lue ohjeet kohdasta "Tekniset tiedot".

• P 72 - 7200 W
• P 15 - 1500 W
• P 20 - 2000 W
• P 25 - 2500 W
• P 30 - 3000 W
• P 35 - 3500 W
• P 40 - 4000 W
• P 45 - 4500 W
• P 50 - 5000 W
• P 60 - 6000 W

HUOMIO!

Varmista, että valittu tehotaso sopii rakennuksen sulakkeisiin.

VAROITUS!

Jos valitset jonkin alhaisimmista tehotasoista, SenseBoil®-toiminto ei välttämättä toimi. Katso alla oleva taulukko.

√ – toiminto toimii, ✗ toiminto ei toimi.

Tehotasot Keittoalue

Vasen edessä	Vasen takana	Keski-mmäinen edessä	Oikea takana
210 mm	210 mm	145 mm	240 mm

1) Käytä enintään 3,5 l vettä.

6. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta ① sekunnin ajan.

6.2 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.
• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.
• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.
• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy

automaattisesti pois toiminnasta 2 minuutin kuluttua.

- Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika

1 - 3

6

tuntia

4 - 7

5

tuntia

8 - 9

4

tuntia

10 - 14

1,5

tunti

6.3 Tehotaso

Tehotason asettaminen tai muuttaminen:

Kosketa säätöpalkkia oikean tehotason kohdalta tai siirrä sormea säätöpalkissa, kunnes saavutat oikean tehotason.

6.4 OptiHeat Control (3-vaiheinen jäännöslämmön merkkivalo)

! VAROITUS!

☐ / ☑ Niin kauan kuin merkkivalo palaa, on olemassa jälkilämmön aiheuttama palovammojen vaara.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Lasikeramiikka lämpiää keittoastioiden lämmöstä.

Merkkivalot tulevat näkyviin, kun keittoalue on kuuma. Merkkivalot ilmoittavat käytössä olevien keittoalueiden jälkilämmön tason:

- jatka kypsennystä,

- lämpimänä pito,

- jälkilämpö.

Merkkivalo voi myös ilmestyä:

- viereisille keittoalueille vaikka et olisi niitä käyttämässä,

- kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,

- kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

6.5 Keittoalueiden käyttäminen

Aseta keittoastia valitun alueen keskelle. Induktiokeittoalueet mukautuvat automaattisesti keittoastian pohjan kokoon.

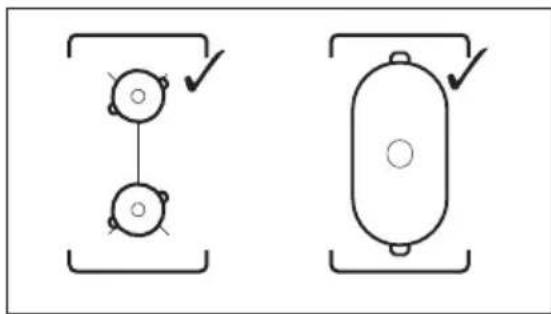

Voit käyttää suuria keittoastioita asettamalla ne kahdelle keittoalueelle samanaikaisesti. Keittoastian on peitettävä molempien alueiden keskiosat ylittämättä kuitenkaan merkittyä aluetta. Jos keittoastia sijaitsee keskiosien välillä, Bridge-toiminto ei kytkeydy toimintaan.

Tämä toiminto on toiminnassa, kun keittoastia peittää kahden alueen keskikohdat. Lisätietoja ruoanlaittovälineiden oikeasta sijoittamisesta on kohdassa "Keittoalueiden käyttö". Toiminto ei ole käytössä SenseBoil® ollessa toiminnassa.

Tämä toiminto yhdistää kaksi vasemman puolen keittovyöhykettä, jotka toimivat tämän jälkeen yhtenä.

Aseta ensin yhden vasemmalla olevan keittovyöhykkeen tehotaso.

Toiminnon aktivoiminen: kosketa ■Aseta tai muuta tehoasetusta koskettamalla jotain ohjausanturia.

Kytke toiminto pois päältä näin: kosketa ■. Keittovyöhykkeet toimivat itsenäisesti.

6.7 Automaattinen kuumentaminen

Käytä tätä toimintoa saavuttaaksesi haluamasi tehotason nopeammin. Kun toiminto on päällä, keittoalue toimii alussa suurimmalla tehotasolla ja jatkaa sen jälkeen toimintaa haluamallasi tehotasolla.

Toiminnon käynnistäminen edellyttää, että keittoalue on kylmä.

Kytke toiminto toimintaan

keittoalueeseen: kosketa P (syttyy).

Kosketa välittömästi haluamaasi tehotasoa.

3 sekunnin kuluttua syttyy.

Toiminnon kytkeminen pois toiminnasta: muuta tehotasoa.

6.8 PowerBoost

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan

keittoalueeseen: kosketa P syttyy.

Toiminnon kytkeminen pois toiminnasta: muuta tehotasoa.

6.9 SenseBoil®

Toiminto säätää automaattisesti veden lämpötilaa niin, ettei se kiehu yli kiehumispisteen saavuttamisen jälkeen.

Jos keittoalueella on hyödynnettävää jälkilämpöä ( / / =), äänimerkki aktivoituu ja toiminto ei käynnisty.

1. Kytke keittotaso toimintaan koskettamalla painiketta ①

2. Aktivoi toiminto koskettamalla painiketta

Vilkkuva ①ilmestyy keittoalueille, jossa toimintoa on sillä hetkellä mahdollista käyttää.

1. Kosketa säätöpalkkia saatavilla olevalla keittoalueella, jossa haluat käynnistää toiminnon (tehotasolla 1-14).

Toiminto käynnistyy. Jos mitään keittoaluetta ei valita 5 sekunnin kuluessa, toiminto ei käynnisty.

Kun toiminto käynnistyy, symbolin yläpuolella olevat merkkivalot syttyvät yksi kerrallaan, kunnes vesi saavuttaa kiehumispisteen.

Kun toiminto tunnistaa kiehumispisteen, keittotasosta kuuluu äänimerkki ja tehotaso säätyy automaattisesti arvoon 8.

Jos kaikki keittoalueet ovat jo käytössä tai niissä kaikissa on jälkilämpöä, keittotasosta kuuluu äänimerkki, symbolin tyläpuolella olevat merkkivalot vilkkuvat ja toiminto ei käynnisty.

Kytke toiminto pois päältä koskettamalla (toiminto kytkeytyy pois toiminnasta ja tehotaso laskee arvoon 0) tai koskettamalla säätöpalkkia ja säätämällä tehotasoa manuaalisesti.

6.10 Ajastin

- Ajanlaskuajastin

Voit käyttää tätä toimintoa yksittäisen ruoanlaittojakson keston asettamiseen.

Aseta ensin keittoalueen tehotaso ja sen jälkeen toiminto.

Keittoalueen asettaminen: kosketa painiketta toistuvasti, kunnes keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan: kosketa ajastimen +-painiketta ja aseta aika (00 - 99 minuuttia). Kun keittoalueen merkkivalo alkaa vilkkumaan, ajan laskenta on käynnissä.

Jäljellä olevan ajan tarkistaminen: kosketa painiketta baluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Jäljellä oleva aika näkyy näytössä.

Ajan muuttaminen: kosketa painiketta ⏻ haluamasi keittoalueen asettamiseksi. Kosketa painiketta tai . —

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta baluamasi keittoalueen asettamiseksi ja kosketa sitten. Jäljellä oleva aika näkyy näytössä laskien arvoon 00. Keittoalueen merkkivalo sammuu.

i

Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00. Keittoalue kytkeytyy pois toiminnasta.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻

- CountUp Timer Voit käyttää tätä toimintoa keittoalueen toiminta-ajan tarkkailemiseen.

Keittoalueen asettaminen: kosketa painiketta ①bistuvasti, kunnes keittoalueen merkkivalo syttyy.

Toiminnon kytkeminen toimintaan: kosketa ajastimen painiketta — UP syttyy. Kun keittoalueen merkkivalo alkaa vilkkumaan, ajan laskenta on käynnissä. Näytössä näkyy UP ja ajastimen aika (minuutteina).

Keittoalueen jäljellä olevan toiminta-ajan tarkistaminen: kosketa painiketta 😊 haluamasi keittoalueen asettamiseksi. Keittoalueen merkkivalo vilkkuu. Näytössä näkyy keittoalueen toiminta-aika.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta ⚠ä sen jälkeen painiketta tai . Keittoalueen merkkivalo sammuu.

• Hälytinajastin

Voit käyttää tätä toimintoa keittotason ollessa toiminnassa ja keittoalueiden ollessa pois toiminnasta. Tehotason näytössä näkyy

Toiminnon kytkeminen toimintaan: kosketa ajastimen painiketta ja sitten - painiketta ja aseta aika. Kun ajanlaskenta päättyy, laitteesta kuuluu äänimerkki ja näytössä vilkkuu 00.

Äänimerkin deaktivoiminen: kosketa painiketta ⏻

i

Toiminnolla ei ole vaikutusta keittoalueiden toimintaan.

6.11 Lukko

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta 📋. 📋syttyy neljän sekunnin ajaksi. Ajastin toimii edelleen.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta 📋 Edellinen tehotaso kytkeytyy päälle.

i

Kun sammutat keittotason, myös tämä toiminto sammuu.

6.12 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ①Älä valitse tehotasoa. Kosketa painiketta neljän sekunnin ajan. syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella ① Älä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella ①.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ① syttyy. Kosketa painiketta neljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ① toiminto on edelleen kytkettynä.

6.13 OffSound Control (Äänimerkkien käyttöön ottaminen ja käytöstä poistaminen)

Kytke keittotaso pois päältä. Kosketa painiketta kolmen sekunnin ajan. Näyttö syttyy ja sammuu. Kosketa painiketta kolmen sekunnin ajan. tai syttyy. Kosketa ajastimen painiketta + seuraavien asetuksien valitsemiseksi:

• -äänimerkit pois käytöstä
• -äänimerkit käytössä Vahvista valinta odottamalla, kunnes keittotaso kytkeytyy automaattisesti pois päältä.

Kun toiminto on asetettu asentoon äänimerkit kuuluvat vain seuraavissa tapauksissa:

• kosketat painiketta ①
  • Hälytinajastin laskee
  • Ajanlaskuajastin laskee

- käyttöpaneelin päälle asetetaan jokin esine.

6.14 Tehonhallinta

Jos useita keittoalueita on kytketty päälle ja kulutettu teho ylittää virtalähteen raja-arvon, tämä toiminto jakaa käytettävissä olevan tehon kaikkien (samaan vaiheeseen kytkettyjen) keittoalueiden kesken. Keittoalue ohjailee kuumennusasetuksia suojellakseen talon sulakkeita.

• Keittoalueet on ryhmitetty keittotason vaiheiden sijainnin ja määrän mukaan. Kunkin vaiheen maksimisähkökuormitus on (3 700 W). Jos keittotaso saavuttaa suurimman käytettävissä olevan tehon rajan yhdessä vaiheessa, keittoalueiden teho pienenee automaattisesti.
• Viimeksi valitun keittoalueen kuumennusasetus on aina etusijalla. Jäljellä oleva teho jaetaan aiemmin aktivoitujen keittoalueiden kesken päinvastaisessa järjestyksessä.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu aluksi valitun tehotason ja pienennetyn tehotason välillä.
• Odota, kunnes näyttö lakkaa vilkkumasta, tai vähennä viimeksi valitun keittoalueen lämpõasetusta. Keittoalueet jatkavat toimintaansa alennetulla kuumennusasetuksella. Muuta keittoalueiden lämpõasetuksia tarvittaessa käsin.

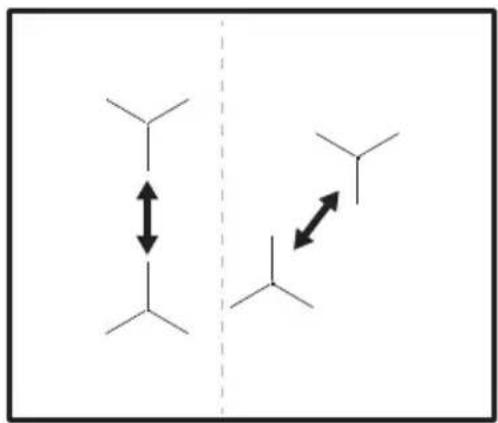

  Katso kuvasta mahdollisia yhdistelmiä, joita soveltaen teho voidaan jakaa keittoalueiden välillä.

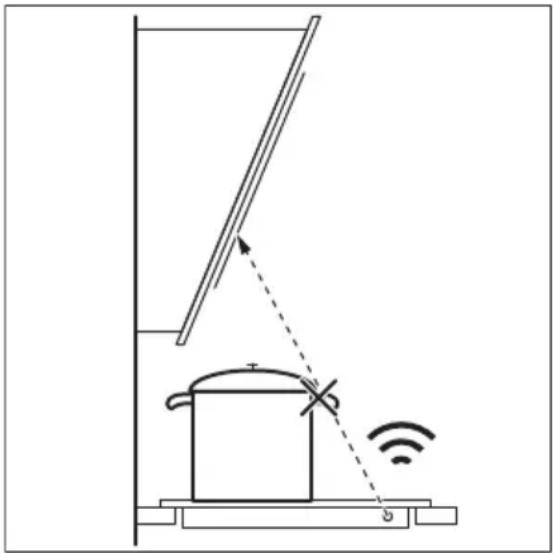

Kyseessä on pitkälle kehittynyt automaattitoiminto, joka yhdistää keittotason erityiseen liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin viestin. Puhaltimen nopeus säätyy automaattisesti tila-asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Voit käyttää puhallinta myös keittotasosta manuaalisesti.

i

Useimmissa liesituulettimissa kaukosäätöjärjestelmä on alun perin pois päältä. Kytke se päälle ennen toiminnon käyttämistä. Lisätietoa on saatavilla liesituulettimen käyttöohjeista.

Toiminnon automaattinen käyttö

Voit käyttää toimintoa automaattisesti asettamalla automaattisen tilan H1–H6. Keittotason oletusasetus on H5. Liesituuletin reagoi jokaiseen keittotason käyttötapahtumaan. Keittotaso tunnistaa keittoastian lämpötilan automaattisesti ja säätää puhaltimen nopeuden.

Automaattitilat

Auto-	maatti-nen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H0-tila Pois päältä Pois päältä Pois päältä
H1-tila Päällä Pois päältä Pois päältä
H2-tila3)	Päällä Puhallinno-peus 1		Puhallinno-peus 1
H3-tila Päällä Pois päältä Puhallinno-			peus 1
H4-tila Päällä Puhallinno-		peus 1	Puhallinno-peus 1
H5-tila Päällä Puhallinno-		peus 1	Puhallinno-peus 2

Auto-	maatti-nen valo	Kiehutta-minen1)	Rasvassa paistami-nen2)
H6-tila Päällä Puhallinno-peus 2			Puhallinno-peus 3

1) Keittotaso tunnistaa kiehuttamisen ja säätää puhaltimen nopeuden automaattitilan mukaisesti.
2) Keittotaso tunnistaa rasvassa paistamisen ja säätää puhaltimen nopeuden automaattitilan mukaisesti.
3) Kyseinen tila kytkee puhaltimen ja valon päälle, se ei ole lämpötilasta riippuvainen.

Automaattitilan muuttaminen

1. Kytke keittotaso pois päältä.
2. Paina ① 3 sekuntia. Näyttö kykeytyy päälle ja sammuu.
3. Paina 3 sekuntia.
4. Paina mutaman kerran, kunnes syttyy.
5. Painamalla ajastimen painiketta voit valita automaattitilan.

i

Käyttääksesi liesituuletinta suoraan sen paneelista kytke toiminnon automaattitila pois päältä.

i

Kun olet lopettanut ruoanlaiton ja kytkenyt keittotason pois päältä, puhallin saattaa toimia vielä jonkin aikaa. Tämän jälkeen järjestelmä kytkee puhaltimen pois päältä automaattisesti, eikä puhallinta voida kytkeä vahingossa päälle seuraavan 30 sekunnin aikana.

Puhaltimen nopeuden säätö käsin

Voit käyttää tätä toimintoa myös käsin ohjattuna. Tällöin on painettava painiketta keittotason ollessa päällä. Tämä kytkee toiminnon automaattitilan pois päältä ja mahdollistaa puhaltimen nopeuden käsisäädön. Painiketta painaessa lisäät puhaltimen nopeutta yhdellä asteella. Kun saavutat tehotason ja painat painiketta uudelleen, puhaltimen nopeudeksi säätyy 0 ja liesituulettimen puhallin kytkeytyy pois päältä

Käynnistä puhallin uudelleen päälle nopeudella 1 painamalla painiketta

Voit kytkeä toiminnon automaattitilan päälle kytkemällä keittotason pois päältä ja uudelleen päälle.

Valon kytkeminen päälle

Voit asettaa keittotason kytkemään valon päälle automaattisesti aina kun kytket

keittotason päälle. Aseta tällöin automaattitilaksi H1–H6.

Liesituulettimen valo kytkeytyy pois päältä 2 minuuttia sen jälkeen kun keittotaso on kytketty pois päältä.

Lue turvallisuutta koskevat luvut.

7.1 Ruonlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee käyttää niille soveltuvia keittoastioita.

• Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.
• Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.
• Keittoastioita ei saa liu'uttaa keraamisen lasin pinnalla tai hangata siihen naarmuuntumisen estämiseksi.

Keittoastioiden materiaali

• soveltuvat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• ei sovellu: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
• magneetti vetää keittoastian pohjaa puoleensa.

Keittoastian mitat

• Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon.
• Keittoalueen tehokkuus on suhteessa keittoastian halkaisijaan. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.
• Turvallisuussyistä johtuen sekä ihanteellisten kypsennystuloksen saavuttamiseksi tulee käyttää korkeintaan "Keittoalueiden tekniset tiedot" -osiossa mainitun suuruisia keittoastioita. Keittoastioita ei tule pitää käyttöpaneelin läheisyydessä ruoanlaiton aikana. Tämä saattaa vaikuttaa käyttöpaneelin toimintaan tai vahingossa kytkeä keittotason toimintoja päälle.

Katso kohta "Tekniset tiedot".

7.2 Käytön aikana kuuluvat äänet

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa. Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että laitteessa olisi jokin vika.

7.3 Neuvoja ja vinkkejä SenseBoil®

Toiminto sopii parhaiten veden kiehauttamiseen ja perunoiden keittämiseen.

Se ei toimi valurautaisten ja tarttumattomalla pinnalla (esim. keraamisella pinnalla) varustettujen keittoastioiden kanssa. Emaloidut teräsastiat ovat suositeltavia parhaiden tulosten saavuttamiseksi perunoita keittäessä.

Tarkista keittoastian SenseBoil®-sopivuus tarkkailemalla astiaa ensimmäisen käyttökerran aikana.

Noudata alla annettuja ohjeita SenseBoil®-toiminnon tehokkuuden varmistamiseksi:

• Täytä keittoastia puoliksi tai 3/4 täyteen kylmällä hanavedellä jättäen 4 cm keittoastian reunasta tyhjäksi. Vettä on oltava vähintään yksi litra ja korkeintaan viisi litraa. Varmista, että veden (tai veden ja perunoiden) kokonaispaino on 1-5 kg.
• Varmista perunoita keittäessä, että perunat ovat kokonaan veden alla. Jätä kuitenkin aina vähintään 1/4 keittoastiasta tyhjäksi.

• Keitä ainoastaan kokonaisia, kuorimattomia ja keskisuuria perunoita parhaan lopputuloksen saavuttamiseksi.

• Keittoastiaa ei saa täyttää liian tiiviisti perunoilla.

• Vältä tuottamasta ulkoista tärinää (esim. käyttämällä tehosekoitinta tai asettamalla matkapuhelin laitteen viereen) toiminnon ollessa toiminnassa.
• Jos haluat käyttää suolaa, lisää se veden kiehumispisteen saavuttamisen jälkeen.
• Toiminto ei välttämättä toimi oikein vedentai espressokeittimillä.

7.4 Öko Timer (Eko-ajastin)

Energian säästämiseksi keittoalueen vastus kytkeytyy pois toiminnasta ennen kuin ajanlaskenta-automatiikan äänimerkki kuuluu. Toiminta-ajan erotus riippuu tehotasosta ja kypsennysajasta.

7.5 Esimerkkejä keittotoiminnoista

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukossa annetut tiedot ovat ainoastaan suuntaa-antavia.

Tehotaso Käyttökohde: Aika	Vinkkejä(min)
1 Valmiiden ruokien lämpimänäpito. tarpeen	Aseta keittoastian päälle kansi.mukaan
1 - 3 Hollandaise-kastike, voin, suklaan ja lii-vatteen sulattaminen.	5 - 25 Sekoita aika ajoin.
1 - 3 Kiinteyttäminen: munakkaat, paistetut kananmunat.	10 - 40 Valmista kannen alla.
3 - 5 Riisin ja maitoruokien haudutus, val-misruokien kuumentaminen.	25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
5 - 7 Höyrytetyt vihannekset, kala, liha. 20 - 45 Lisää nestettä muutama ruokalusikalli-nen.
7 - 9 Höyryssä kypsennetyt perunat. 20 - 60 Käytä korkeintaan 1⁄4 litraa vettä/750 gperunoita.

Tehotaso Käyttökohde: Aika		Vinkkejä(min)
7 - 9 Suurten ruokamäärien kypsentäminen, pataruoat ja keitot.		60 - 150 Enintään 3 litraa nestettä + valmistus-aineet.
9 - 12 Leikkeiden, vasikanlihan, cordon bleun, kotlettien, pyöryköiden, makka-roiden, maksan, kastikepohjan, kanan- munien, ohukaisten ja munkkien pais- taminen.		tarpeen mukaan	Käännä kypsennyksen puolivälissä.
12 - 13 Voimakas paistaminen: sipuliperunat, ulkofilee, pihvit.		5 - 15 Käännä kypsennyksen puolivälissä.
14 Veden keittäminen, pastan keittäminen, lihan ruskistaminen (gulassi, patapaisti), ranskalais- ten friteeraus.
P	Suuren vesimäärän keittäminen. PowerBoost on päällä.

7.6 Neuvoja ja vinkkejä liittyen laitteeseen Hob²Hood

Kun käytät keittotasoa toiminnolla:

• Suojaa liesituulettimen paneeli suoralta auringonvalolta.
• Älä kohdista halogeenivaloa liesituulettimen paneeliin.
• Älä peitä keittotason käyttöpaneelia.
• Älä keskeytä keittotason ja liesituulettimen välistä signaalia (esim. kädellä, keittoastian kahvalla tai korkealla kattilalla). Katso oheinen kuva.

Alla oleva kuva liesituulettimesta on vain viitteelliseen tarkoitukseen.

Muut kaukosäädettävät laitteet voivat estää signaalin. Älä käytä kyseisiä laitteita keittotason lähellä Hob²Hoodtoiminnon ollessa päällä.

Liesituulettimia, joissa on Hob²Hood - toiminto

Tutustu toimintoa käyttävien liesituulettimien täydelliseen valikoimaan kuluttajille suunnatulla verkkosivustollamme. AEG- liesituulettimet, jotka on varustettu tällä toiminnolla, on merkitty symbolilla 📞.

8. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipinnan käsittelyyn tarkoitettua raaputinta.

8.2 Keittotason puhdistus

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka.

Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.
• Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

9. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

9.1 Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide

Keittotaso ei mene päälle eikä sitä voida käyttää.	Keittotasoa ei ole kytketty verkkovirtaan tai se on kytketty väärin.	Tarkista, onko keittotaso kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulakkees-		sa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Et asettanut tehotasoa 10 sekunninkuluessa.		Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kulues-sa.
Olet koskettanut vähintään kahtakosketuspainiketta samanaikaisesti.		Kosketa vain yhtä kosketuspainiketta.
Käyttöpaneelissa on vettä tai rasva-tahroja.		Puhdista käyttöpaneeli.
Laitteesta kuuluu jatkuva piippaava äänimerkki.	Sähkökytkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yhteyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.
Ongelma Mahdollinen syy Korjaustoimenpide
Äänimerkki kuuluu ja keittotaso kytkeytyy pois päältä.Äänimerkki kuuluu keittotason kytkeytyessä pois päältä.	Vähintään yhdelle kosketuspainikkeelle on asetettu jotain.	Poista kyseinen esine kosketuspainikkeilta.
Keittotaso kytkeytyy pois päältä. Jokin esine on asetettu kosketuspai-nikkeelle Ⓐ	Poista kyseinen esine kosketuspainik-keelta.
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytet-tiin vain vähän aikaa tai anturi on vioittunut.	Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteyttä val-tuutettuun huoltoliikkeeseen.
Käytössä on erittäin korkea kattila,joka estää signaalin.	Käytä pienempää kattilaa, vaihda keit-toaluetta tai säädä liesituuletinta ma-nuaalisesti.
Automaattinen kuumentaminen ei toimi.	Korkein tehotaso on asetettu. Korkeimman tehotason arvo on sama kuin toiminnon.
Taso on kuuma. Anna tason viilentyä riittävästi.
Tehoasetus muuttuu kahden ta-son välillä.	Tehonhallinta on kytketty päälle. Katso kohta "Päivittäinen käyttö".
Hallintapaneeli on kuuma koske-tettaessa.	Keittoastia on liian suuri tai se on asetettu liian lähelle hallintapaneelia.	Laita isokokoiset keittoastiat taka-alu-eille, jos mahdollista.
Äänimerkkiä ei kuulu käyttöpa-neelin kosketuspainikkeita koske-tettaessa.	Äänimerkit on kytketty pois toimin-nasta.	Kytke äänimerkit toimintaan. Katso kohta "Päivittäinen käyttö".
l menee päälle.	Lapsilukko tai Lukko on kytketty päälle.	Katso kohta "Päivittäinen käyttö".
F menee päälle.	Alueella ei ole keittoastioita. Laita alueelle keittoastia.
Keittoastia ei ole keittotasolle sovel-tuva.	Keittoastia soveltuu käytettäväksi in-duktiokeittotasolla. Katso kohta "Neu-voja ja vinkkejä".
Keittoastian pohjan halkaisija on liian pieni käytetylle alueelle.	Käytä oikeankokoista keittoastiaa. Kat-so kohta "Tekniset tiedot".
F ja syttyvät vuoron perään.	Teho on liian heikko vääränlaisesta keittoastiasta tai tyhjästä kattilasta johtuen.	Käytä oikeanlaista keittoastiaa. Katso kohta "Neuvoja ja vinkkejä" ja "Tekni-set tiedot".Alueita ei saa kytkeä päälle, jos niille on asetettu tyhjä kattila.
F ja syttyvät vuoron perään.	Keittoastia on tyhjä tai se sisältää jo-takin muuta nestettä kuin vettä (esim. öljyä).	Vältä toiminnon käyttöä muilla nesteillä kuin vedellä.
F ja syttyvät vuoron perään.	Kattilassa on liikaa tai liian vähän vettä.Olet keittänyt muita elintarvikkeita kuin vettä ja perunoita. Kiehumispis-teen saavuttamiseen kulunut aika oli poikkeava ja SenseBoil® -toiminto ei voinut toimia oikein.	Keitä ainoastaan vettä ja perunoita käyttäessäsi SenseBoil® -toimintoa.Katso kohta "Neuvoja ja vinkkejä".
Laitteesta kuuluu äänimerkki, symbolin tyäpuolella olevat merkkivalot vilkkuvat ja Sense-Boil® ei käynnisty.	Mikään keittoalueista ei ole valmis käytettäväksi SenseBoil® -toiminnon kanssa. Keittoalueilla, joita haluat valita, on joko jälkilämpöä tai ne ovat edelleen käytössä.	Päätä aikaisempi ruoanlaitto ja valitse vapaa keittoalue, jolla ei ole jälkilämpöä.
E ja jokin numero menevät päälle.	Keittotason toiminnassa on virhe. Sammuta keittotaso ja kytke se uudelleen toimintaan 30 sekunnin kuluttua.Jos Syttyy uudelleen, kytke keitto-taso irti verkkovirrasta. Kytke keittota-so takaisin verkkovirtaan 30 sekunnin kuluttua. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

9.2 Jos ratkaisua ei löydy...

Jos et itse löydä ratkaisua, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Anna myös kolminumeroinen kirjainkoodi lasikeramiikalle (lasipinnan kulmassa) ja virheilmoitus. Varmista, että olet

käyttänyt keittotasoa oikealla tavalla. Muussa tapauksessa huoltoteknikon tai jälleenmyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutettuja huoltokeskuksia koskevat tiedot on ilmoitettu takuukirjassa.

10. TEKNISET TIEDOT

10.1 Arvokilpi

Malli: I84AV423FB PNC 949 597 993 00

Tyyppi: 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50/60 Hz

Induktio 7.2 kW Valmistettu: Saksa

Sarjanro 7.2 kW

AEG

10.2 Keittoaluemääritykset

Keittoalue Nimellisteho (suurin tehotaso) [W]	PowerBoost [W]	PowerBoost kesto enintään [min]	Keittoastian hal-kaisija [mm]
Vasen edessä 2300 3200 10 125 - 210
Vasen takana 2300 3200 10 125 - 210
Keskimmäinen edessä	1400 2500 4 125 - 145
Oikea takana	2300 3600 10 205 - 240

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se muuttuu keittoastioiden materiaalien ja mittojen mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

11. ENERGIATEHOKKUUS

11.1 Tuotetiedot

Mallin tunniste I84AV423FB
Keittotason tyyppi Kalusteeseen asennettava		keittotaso
Keittovyöhykkeiden lukumäärä 4
Kuumennusteknologia Induktio
Ympyränmuotoisten keittovyöhykkeiden halkaisija (Ø)	Vasen edessä	21.0 cm
	Vasen takana	21.0 cm
	Keskimmäinen edessä	14.5 cm
	Oikea takana	24.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking)	Vasen edessä	179.6 Wh/kg
	Vasen takana	177.0 Wh/kg
	Keskimmäinen edessä	180.2 Wh/kg
	Oikea takana	174.6 Wh/kg
Keittotason energiankulutus (EC electric hob) 177.9 Wh/kg

IEC / EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Keittoalueeseen liittyvät energiamittaukset on merkitty vastaaviin keittovyöhykkeisiin.

11.2 Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

12. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
