Marca	Electrolux
Model	I84AV423FB
Tipus de producte	Cuina (placa d'inducció encastable)
Dimensions (L x P)	780 x 520 mm
Nombre de zones de cocció	4 zones d'inducció
Alimentació elèctrica	220-240 V / 400 V 2N, 50/60 Hz, 7.2 kW
Zones de cocció anterior esquerra	21.0 cm, 2300 W, PowerBoost 3200 W
Zones de cocció posterior esquerra	21.0 cm, 2300 W, PowerBoost 3200 W
Zones de cocció anterior central	14.5 cm, 1400 W, PowerBoost 2500 W
Zones de cocció posterior dreta	24.0 cm, 2300 W, PowerBoost 3600 W
Funcions	PowerBoost, SenseBoil®, Bridge, Hob2Hood, pujada de temperatura automàtica, temporitzador, bloqueig, aturada automàtica
Visualització	Panell de comandament tàctil amb indicadors de nivell de cocció i temporitzador
Seguretat	Dispositiu de seguretat infantil, bloqueig de tecles, indicador de calor residual OptiHeat Control (3 nivells)
Manteniment i neteja	Netegeu amb un drap suau i producte no abrasiu; rascador per a brutícia persistent
Reparabilitat	Peces de recanvi originals disponibles; servei postvenda autoritzat
Consum energètic	177.9 Wh/kg (placa de cocció)
Pes	Aproximadament 10 kg (estimació)

Preguntes freqüents - I84AV423FB ELECTROLUX

Com encendre i apagar la placa de cocció?

Premeu la tecla ➊ durant 1 segon per encendre o apagar la placa de cocció.

Com ajustar el nivell de cocció?

Utilitzeu el panell de selecció: premeu el nivell desitjat (1 a 14) o feu lliscar el dit fins al valor desitjat.

Què significa el símbol 'F' a la pantalla?

El símbol F indica que el recipient és inadequat, massa petit o absent. Utilitzeu un recipient compatible amb inducció de diàmetre adequat.

Com activar la funció PowerBoost?

Premeu la tecla P per activar PowerBoost a la zona seleccionada. La funció es desactiva automàticament després d'un temps limitat.

Com utilitzar la funció SenseBoil®?

Enceneu la placa, premeu SenseBoil®, després seleccioneu una zona de cocció. La funció ajusta automàticament la temperatura per evitar vessaments.

Com bloquejar el panell de comandament?

Premeu la tecla . El panell està bloquejat i es mostra el símbol L. Per desbloquejar, premeu de nou .

Què fer en cas de codi d'error mostrat?

Apagueu la placa, espereu 30 segons i torneu a encendre. Si l'error persisteix, desconnecteu l'aparell i contacteu amb el servei postvenda.

Com netejar la placa de cocció?

Utilitzeu un drap suau i un detergent no abrasiu. Per a la brutícia persistent, utilitzeu un rascador especial inclinant la fulla. No utilitzeu netejador de vapor.

Quins tipus de recipients són compatibles?

Utilitzeu ferro colat, acer esmaltat o inoxidable amb fons magnètic. Eviteu l'alumini, el coure o el vidre. Comproveu amb un imant.

Com reduir la potència màxima de la placa?

Apagueu la placa, premeu ➊ 3 segons, després premeu de nou 3 segons. Utilitzeu les tecles +/- del temporitzador per seleccionar el nivell (P15 a P72).

MANUAL D'USUARI I84AV423FB ELECTROLUX

CA Manual d'usuari | Placa 2

DA Brugsanvisning | Kogesektion 24

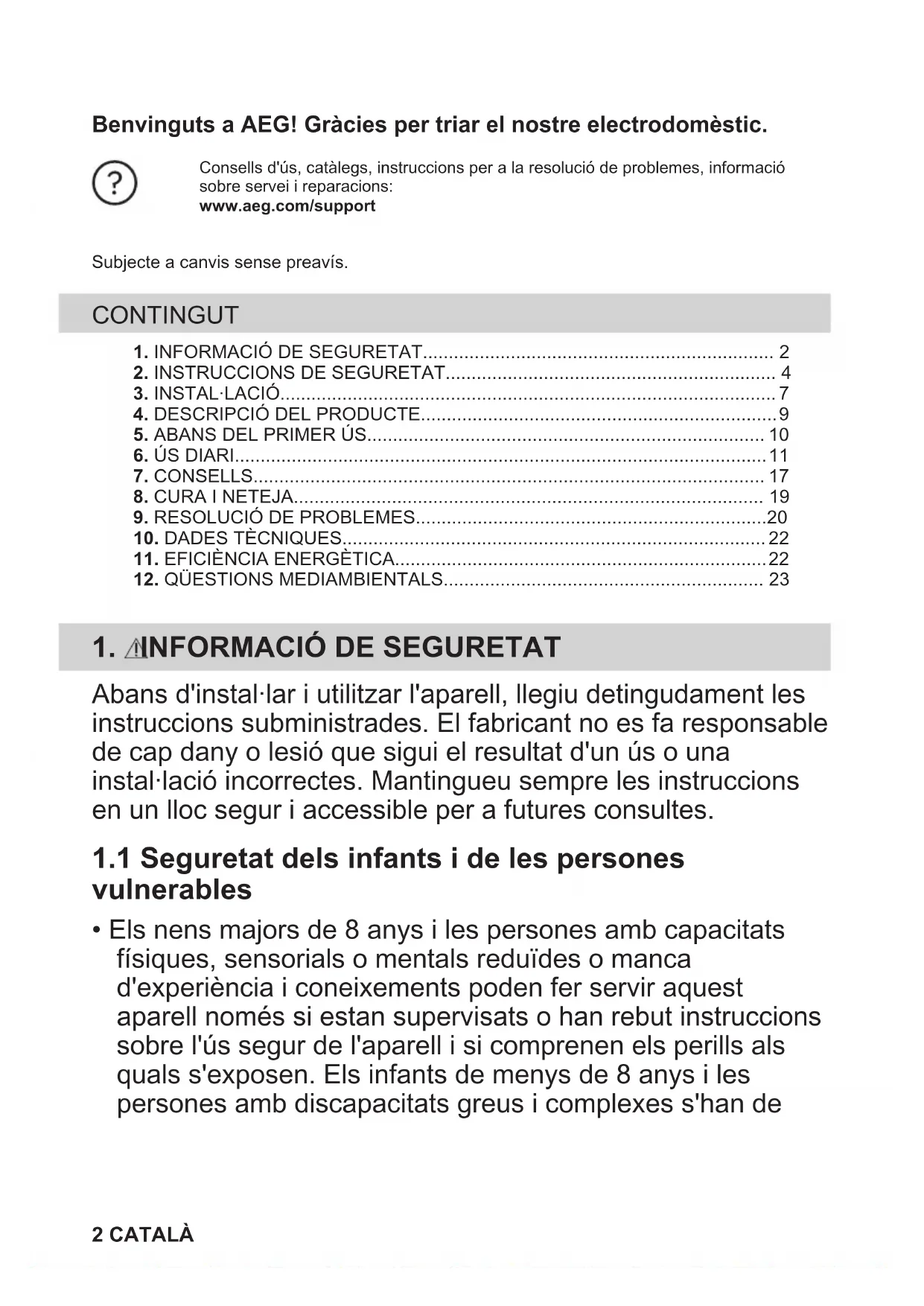

Benvinguts a AEG! Gràcies per triar el nostre electrodomèstic.

Consells d'ús, catàlegs, instruccions per a la resolució de problemes, informació sobre servei i reparacions:

www.aeg.com/support

Subjecte a canvis sense preavís.

CONTINGUT

1. INFORMACIÓ DE SEGURETAT.... 2
2. INSTRUCCIONS DE SEGURETAT.... 4
3. INSTAL·LACIÓ....7
4. DESCRIPCIÓ DEL PRODUCTE....9
5. ABANS DEL PRIMER ÚS.... 10
6. ÚS DIARI....11
7. CONSELLS....17
8. CURA I NETEJA.... 19
9. RESOLUCIÓ DE PROBLEMES....20
10. DADES TÈCNIQUES....22
11. EFICIÈNCIA ENERGÈTICA....22
12. QÜESTIONS MEDIAMBIENTALS.... 23

1. INFORMACIÓ DE SEGURETAT

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

- Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de

mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.

• Els nens han d'estar vigilats per a assegurar-vos que no juguin amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-los correctament.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Mantingui allunyats de l'aparell els infants i les mascotes quan estigui engegat i mentre s'estigui refredant.
• Si l'aparell disposa d'un sistema de bloqueig infantil, cal que l'activeu.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest electrodomèstic només té finalitats culinàries.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Vigileu a l'hora de tocar zones que puguin estar calentes.
• AVÍS: La cocció sense supervisió en una placa amb greix o oli pot ser perillosa i pot provocar un incendi.
• La presència de fum és una indicació de sobreescalfament. No utilitzeu mai aigua per apagar el foc causat per la cocció. Apagueu l'aparell i cobriu les flames amb, per exemple, una coberta o tapa a prova de foc.

• AVÍS: No alimenteu l'aparell a través d'un dispositiu de commutació extern, com ara un temporitzador, ni el connecteu a un circuit que s'encengui o apagui regularment a través d'un servei públic.

• PRECAUCIÓ: Cal supervisar el procés de cocció (incloses les functions de cocció automàtiques). Cal supervisar en tot moment els processos de cocció curts.

• AVÍS: Perill d'incendi: No deseu objectes sobre les superfícies de cocció.
• No col·loqueu objectes metàl·lics, com ara ganivets, forquilles, culleres i tapes, sobre la superfície de la placa, perquè es podrien escalfar.
• No feu servir l'aparell abans d'instal·lar-lo a la seva estructura integrada.
• No feu servir netejadores de vapor per netejar l'aparell.
• Després de l'ús, apagueu la placa amb el comandament; no us refieu només del detector de cassoles.
• Si la superfície ceràmica de vidre/superfície de vidre està esquerdada, apagueu l'aparell i desendolleu el cable d'alimentació. Si l'aparell està connectat al corrent elèctric amb una caixa de connexió, extraieu el fusible per desconnectar l'aparell del subministrament elèctric. En qualsevol dels dos casos, poseu-vos en contacte amb el centre de servei autoritzat.
• Si el cable d'alimentació es fa malbé, cal que sigui el fabricant, un servei autoritzat o personal qualificat qui el substitueixi a fi d'evitar perills.
• AVÍS: Feu servir exclusivament protectors de fogons dissenyats pel fabricant de l'aparell o els protectors que indiqui el fabricant en el manual d'ús, o bé els que inclogui l'aparell. L'ús de protectors inadequats pot provocar accidents.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

! AVÍS!

La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.

! AVÍS!

Risc de lesions o d'espatllar l'aparell.

• Retireu tot l'embalatge de l'aparell.
• No instal·leu ni utilitzeu aparells que estiguin avariats.

• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.

• Mantingueu la distància mínima en relació amb els altres aparells i unitats.

• Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• Protegiu les ranures de la superfície de l'armari amb un material segellador per evitar que s'inflin amb la humitat.
• Protegiu la part inferior de l'aparell del vapor d'aigua i la humitat.
• No instal·leu l'aparell ni al costat d'una porta ni a sota d'una finestra. Això evitarà que els utensilis de cuina calents puguin caure de l'aparell si obriu la porta o la finestra.
• Cada aparell porta integrats ventiladors de refrigeració a la part inferior.
• Si heu instal·lat l'aparell a sobre d'un calaix:

- No hi emmagatzemeu peces petites o fulls de paper que puguin ser quedar-hi encallats ja que podrien fer malbé els ventiladors o el sistema de refrigeració.

- Manteniu una distància mínima de 2 cm entre la part inferior de l'aparell i els objectes que deseu a l'interior del calaix.

- Retireu els plafons de separació instal·lats a l'armari de sota l'aparell.

2.2 Connexió elèctrica

! AVÍS!

Risc d'incendi i descàrrega elèctrica.

• Totes les connexions elèctriques les ha de dur a terme un electricista qualificat.
• L'aparell s'ha de connectar a una presa de terra.
• Abans de dur a terme qualsevol operació, assegureu-vos que l'aparell estigui desendollat del subministrament elèctric.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques eléctriques del subministrament eléctric.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si algun cable d'alimentació o endoll està solt o s'ha instal·lat incorrectament, el terminal podria calentar-se excessivament.

• Utilitzeu el cable eléctric correcte.

• No deixeu que el cable de la xarxa eléctrica s'emboliqui.

• Assegureu-vos que hi hagi instal·lada una protecció contra els xocs.
• Utilitzeu la pinça d'alleujament de la tensió al cable.
• Assegureu-vos que l'endoll o el cable d'alimentació no estiguin tocant l'aparell calent ni cap utensili calent quan connecteu l'aparell a una presa de corrent.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Assegureu-vos de no causar danys a l'endoll (si escau) o al cable de xarxa. Poseu-vos en contacte amb el nostre centre de servei autoritzat o amb un electricista per canviar un cable de xarxa danyat.
• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Només connecteu l'endoll a la presa de corrent al final del procés d'instal·lació. Asseguri's que es pugui accedir a l'endoll després de la instal·lació.
• Si el sòcol de la presa de corrent està solt, no connecti l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Empreu només dispositius d'aïllament adequats: disjuntors de protecció, fusibles (de tipus cargol que es poden retirar del suport), dispositius de fuga a terra i contactors.
• La instal·lació elèctrica ha d'incorporar un dispositiu d'aïllament que permeti desconnectar l'aparell de la presa de corrent en tots els pols. El dispositiu d'aïllament ha de tenir una separació mínima entre contactes de 3 mm.
• Si apareix el codi E3 a la pantalla, desconnecteu immediatament la placa i comproveu si la connexió i el subministrament elèctric són correctes.

2.3 Utilització

AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• No modifiqueu les especificacions d'aquest aparell.
• Retireu tot l'embalatge, les etiquetes i la pel·lícula protectora (si n'hi ha) abans del primer ús.
• Comproveu que els orificis de ventilació no estiguin bloquejats.
• No deixeu l'aparell desatès durant el funcionament.
• Apagueu la zona de cocció després de cada ús.
• No poseu coberts ni tapes de paelles a les zones de cocció, atès que poden escalfarse.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• No feu servir l'aparell com a superfície de treball ni d'emmagatzematge.
• Si la superfície de l'aparell està esquerdada, disconnecteu immediatament l'aparell de la font d'alimentació. Així, evitareu la possibilitat de descàrregues elèctriques.
• Els usuaris amb marcapassos han de mantenir una distància mínima de 30 cm de les zones de cocció per inducció quan l'aparell estigui en funcionament.
• Quan col·loqueu aliments en oli calent, pot esquitxar.
• No poseu paper d'alumini ni altres materials entre la superfície de cocció i els estris de cuina que feu servir, tret que ho hagi autoritzat el fabricant de l'aparell.
• Feu servir només accessoris recomanats pel fabricant en aquest aparell.

AVÍS!

Risc d'incendi i explosió.

- Els greixos i l'oli, quan s'escalfen, poden alliberar vapors inflamables. Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan els utilitzeu per a cuinar.

• Els vapors que allibera l'oli molt calent poden provocar una combustió espontània.
• L'oli usat, que pot contenir restes d'aliments, pot causar foc a una temperatura inferior que l'oli usat per primera vegada.
• No col·loqueu productes inflamables ni articles humits amb productes inflamables dins, a prop o damunt de l'aparell.

AVÍS!

Risc d'espatllar l'aparell.

• No poseu estris de cuina calents damunt del tauler de control.
• No colo·loqueu cap paella calenta a la superfície de vidre del fogó.
• No deixeu bullir els recipients sense líquid.
• Aneu amb compte de no deixar caure objectes o estris de cuina sobre l'aparell. La superfície es pot fer malbé.
• No activeu les zones de cocció amb estris de cuina buits o sense posar-hi cap recipient.
• Els estris de cuina fabricats amb ferro colat o amb un fons fet malbé poden causar ratllades al vidre/vitroceràmica. Aixequeu sempre aquests objectes quan els hàgiu de moure a la superfície de cocció.

2.4 Cura i neteja

• Netegeu l'aparell regularment per evitar la deterioració del material de la superfície.
• Apagueu l'aparell i deixeu que es refredi abans de netejar-lo.
• No feu servir polvoritzadors ni vapor per netejar l'aparell.
• Netegeu l'aparell amb un drap humit. Feu servir només detergents neutres. No utilitzeu productes abrasius, fregalls de neteja abrasius, dissolvents ni objectes metàl·lics, tret que s'indiqui el contrari.

2.5 Manteniment i reparació

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions fisiques extremes

(temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il-luminació d'habitacions domèstiques.

2.6 Eliminació

Risc de lesions o ofegament.

• Poseu-vos en contacte amb la vostra autoritat local per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3. INSTAL·LACIÓ

Consulteu els capítols de seguretat.

3.1 Abans de la instal·lació

Abans d'instal·lar la placa, anoteu la informació següent de la placa de característiques. La placa de característiques és a la part inferior de la placa.

Només feu servir plaques integrades després d'haver muntat la placa en unitats integrades adequades i superfícies de treball que s'ajustin als estàndards.

3.3 Cable de connexió

• La placa se subministra amb un cable de connexiói.
• Per substituir el cable d'alimentació fet malbé, utilitzeu un tipus de cable: H05V2V2-F que aguanti una temperatura de 90 °C o superior. El cable únic ha de tenir un diàmetre mínim d'1,5 mm². Poseu-vos en contacte amb el servei tècnic més proper. El cable de connexió

només el pot substituir un electricista qualificat.

Les connexions eléctriques les ha de fer un tècnic qualificat.

Les connexions mitjançant endolls de contacte estan prohibides.

No perforeu ni soldeu els extrems del cable. Està prohibit.

No connecteu el cable sense posar-hi la coberta de la punta.

Connexió monofàsica

1. Traieu la coberta de la punta dels cables negre i marró.
2. Traieu un aïllament dels extrems dels cables negre i marró.
3. Uniu els extrems dels cables negre i marró.
4. Poseu una coberta nova a la punta del cable comú (cal una eina especial).

Secció del cable 2 x 1,5 mm²

Connexió monofàsica: 220 - 240 V\~ Connexió bifàsica: 400 V 2 \~ N

L Negre i marró Negre L1

Marró L2

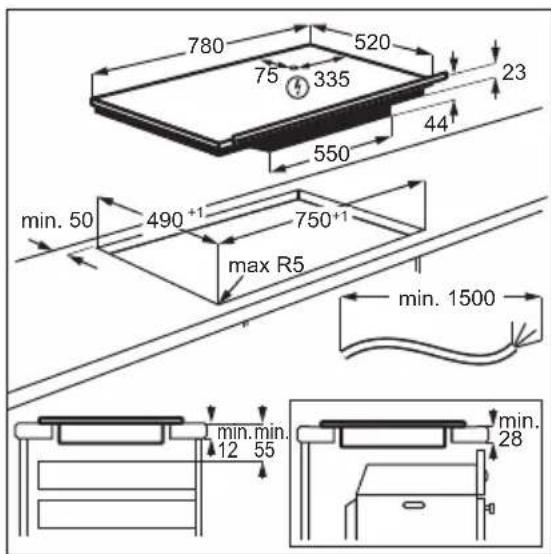

3.4 Muntatge

Si instal·leu el fogó sota una campana, consulteu les instruccions d'instal·lació de la campana per a la distància mínima entre els aparells.

Si heu instal·lat l'aparell a sobre d'un calaix, durant el procés de cocció la placa de ventilació pot escalfar els objectes que hi hàgiu desat.

Vegeu el videotutorial "Com instal·lar la vostra placa d'inducció AEG - Instal·lació al taulell" escrivint el nom complet que s'indica al gràfic següent.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

4.1 Distribució de la superfície de cocció

1 Zona de cocció per inducció
2 Tauler de control

i

Per obtenir més informació sobre les mides de les zones de cocció, vegeu "Dades tècniques".

4.2 Distribució del panell de control

Feu servir els camps tàctils per fer funcionar l'aparell. Les pantalles, els indicadors i els sons us indiquen les funciones que estan en marxa.

	Camp tàctil	Funció Comentari
1	➊	Actiu / Desactivat Per activar i desactivar la placa.
2	➌	Bloqueig / Dispositiu de seguretat infantilPer bloquejar/desbloquejar el panell de control.
3	➎	SenseBoil® Per activar i desactivar la funció.Els indicadors situats a sobre del símbol marquen com avança la funció.
4	➿	Bridge Per activar i desactivar la funció.
5	- Indicador del nivell de calor Per veure la configuració de la temperatura.
6	- Indicadors del temporitzador de les zones de cocció.Camp tàc-til	Per mostrar per a quina zona establiu el temporitzador.Funció Comentari
7	- Pantalla del temporitzador Per mostrar el temps en minuts.
8		Hob ^2 Hood Per activar i desactivar el mode manual de la funció.
9		- Per seleccionar una zona de cocció.
10	+/-	- Per augmentar o reduir el temps.
11	P	PowerBoost Per activar la funció.
12	- Barra de control Per establir els paràmetres de temperatura.

4.3 L'indicador del nivell d'escalfor mostra

Pantalla Descripció
0	La zona de cocció està apagada.
1 - 14	La zona de cocció està en funcionament.
u	SenseBoil® està en marxa.
A	Escalfament automàtic està en marxa.
P	PowerBoost està en marxa.
E + dígit	Hi ha algun problema de funcionament.
≡ / Σ □	OptiHeat Control (Indicador de calor residual de 3 passos): continuar la cocció / con- servar calent / escalfor residual.
L	Bloqueig / Dispositiu de seguretat infantil està activat.
F	Bateria de cuina inadequada o massa petita, o bé no heu col·locat cap peça de bateria de cuina a la zona de cocció.
-	Desconnexió automàtica està activat.

5. ABANS DEL PRIMER ÚS

! AVÍS!

Consulteu els capítols de seguretat.

5.1 Limitació de potència

Originalment, la placa es troba en el nivell de potència més alt possible.

Per reduir o augmentar el nivell de potència:

1. Desactiveu la placa.
2. Premeu durant tres segons. La pantalla s'engega i s'apaga.

3. Toqueu durant 3 segons. Apareix o b0 b1..

4. Toqueu .P72 apareix.

5. Toqueu / al temporitzador per ajustar el nivell de potència.

Nivells de potència

Consulteu el capítol «Dades tècniques».

• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W

PRECAUCIÓ!

Assegureu-vos que la potència seleccionada s'ajusti als fusibles d'instal·lació de la llar.

AVÍS!

Si seleccioneu un dels nivells de potència més baixos, és possible que la funció SenseBoil® no vagi. Consulteu la següent taula.

√ - la funció va, ✗la funció no va.

Nivells de potència	Zona de cocció
	Part da- vantera esquerra	Part poste- rior es- querra	Part da- vantera central	Part poste- rior dre- ta
	210 mm	210 mm 145 mm		240 mm
P 72	√	√	√	√
P 15	×	×	×	×
P 20	×	×	×	×
P 25	×	×	√	×
P 30	√ 1)	√	√	√
P 35	√	√	√	√
P 40	√	√	√	√
P 45	√	√	√	√
P 50	√	√	√	√
P 60	√	√	√	√

1) No hi poseu més de 3,5 l d'aigua.

6. ÚS DIARI

AVÍS!

Consulteu els capítols de seguretat.

6.1 Activació i desactivació

Toqueu ① durant un segon per activar o desactivar la placa.

6.2 Desconnexió automàtica

Aquesta funció desconnecta la placa automàticament si:

• totes les zones de cocció estan desactivades,
• no ajusteu el nivell d'escalfor després d'activar la placa,
• vesseu o deixeu alguna cosa damunt el panell de control durant més de 10 segons

(una paella, un drap, etc.). Sona un senyal acústic i la placa s'apaga. Retireu l'objecte o netegeu el panell de control.

• la placa s'escalfa massa (per exemple, quan una paella queda sense líquid a l'interior). Deixeu refredar la zona de cocció abans de tornar a fer servir la placa.
• no feu servir la bateria de cuina adequada. El símbol Fsil·lumina i la zona de cocció es desactiva automàticament després de dos minuts.
• no desactiveu una zona de cocció ni modifiqueu el nivell d'escalfor. Al cap d'una estona, apareix i a placa es desactiva.

La relació entre el nivell d'escalfor i l'estona que triga la placa a desactivar-se:

Ajustament de l'es-calfor	La placa es desactiva al cap de
1 - 3 6 hores
4 - 7 5 hores
8 - 9 4 hores
10 - 14 1,5 hores

6.3 Nivell d'escalfor

Per seleccionar o modificar el nivell d'escalfor:

Toqueu la barra de control al nivell d'escalfor que voleu o bé desplaceu el dit per la barra fins que arribeu al nivell desitjat.

6.4 OptiHeat Control (Indicador de calor residual de 3 passos)

! AVÍS!

☐ / ☑ Mentre l'indicador estigui encès, hi ha perill de cremar-vos amb l'escalfor residual.

Les zones de cocció per inducció produeixen l'escalfor necessària per al procés de cocció i l'apliquen directament a la part inferior de la bateria de cuina. La vitroceràmica s'escalfa amb l'escalfor de la bateria.

Els indicadors apareixen quan una zona de cocció està calenta. Els indicadors mostren el grau d'escalfor residual de les zones de cocció que esteu fent servir:

- continuar cuinant,

- mantenir calent,

- calor residual.

També pot aparèixer l'indicador:

• per a les zones de cocció dels costats, encara que no les feu servir,
• quan es col·loquen estris calents a la zona de cocció freda,

- quan la placa està desactivada, però la zona de cocció encara està calenta.

L'indicador desapareix quan la zona de cocció s'ha refredat.

6.5 Fer servir les zones de cocció

Col·loqueu les peces de la bateria al centre de la zona de cocció seleccionada. Les zones de cocció per inducció s'adapten automàticament a la mida de la base de la peça de bateria de cuina.

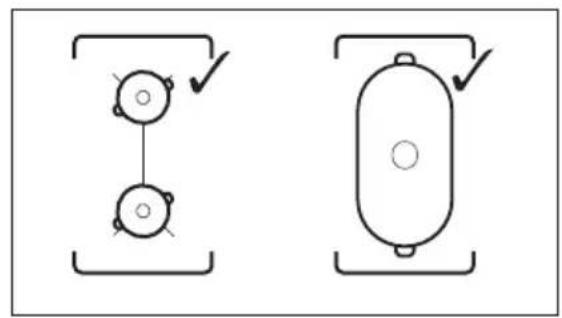

Podeu fer servir una peça de bateria de cuina gran i utilitzar dues zones de cocció alhora. La bateria ha de cobrir els centres d'ambdues zones però no pot anar més enllà de l'àrea marcada. Si poseu l'estri de cuina entre els dos centres, no s'activarà la funció Bridge.

La funció està en marxa quan la cassola cobreix els centres d'ambdues zones. Per obtenir més informació sobre la correcta col·locació dels estris de cuina, consulteu "Ús de les zones de cocció". La funció no funciona mentre SenseBoil® estigui en marxa.

Aquesta funció connecta dues zones de cocció de la part esquerra perquè funcionin com una de sola.

Primer, seleccioneu el nivell d'escalfor d'una de les zones de cocció de la part esquerra.

Per activar la funció: toqueu ■ Per ajustar o canviar el nivell d'escalfor, premeu un dels sensors de control.

Per desactivar la funció: toqueu ■]. Les zones de cocció funcionen de manera independent.

6.7 Escalfament automatic

Utilitzeu la funció per a aconseguir el nivell d'escalfor que voleu en menys temps. Quan estigui activada la funció, la zona funciona amb la màxima escalfor al principi, i després continua funcionant al nivell d'escalfor desitjat.

i

Per activar la funció, la zona de cocció ha de ser freda.

Per activar la funció d'una zona de cocció: toqueu (pareix). Toqueu de seguida el nivell d'escalfor que voleu. Després de 3 segons, s'il-lumina

Per desactivar la funció: canvieu el nivell d'escalfor.

6.8 PowerBoost

Aquesta funció aporta una potència addicional a les zones de cocció per inducció. Aquesta funció es pot activar per a la zona de cocció per inducció durant un període de temps limitat. Després d'aquest període, la zona de cocció per inducció torna automàticament al nivell màxim d'escalfor.

i

Consulteu el capítol «Dades tècniques».

Per activar la funció d'una zona de cocció: toqueu P apareix.

Per desactivar la funció: canvieu el nivell d'escalfor.

6.9 SenseBoil®

La funció ajusta automàticament la temperatura de l'aigua perquè no continuï bullint un cop arribi al punt d'ebullició.

i

Si hi ha calor residual (\~/) a zona de cocció que voleu utilitzar, s'emetrà un senyal acústic i la funció no s'iniciarà.

1. Toqueu per activar la placa.
2. Toqueu per activar la funció.
   Apareix un parpellejant per a les zones de cocció en què actualment podeu utilitzar la funció.
3. Toqueu la barra de control de qualsevol zona de cocció disponible per a la qual vulgueu iniciar la funció (entre els nivells d'escalfor 1-14)).
   La funció s'activa. Si no trieu cap zona de cocció en 5 segons, la funció no s'activarà.

i

Un cop s'inicia la funció, els indicadors de dalt del símbol tès'encenen un darrere l'altre fins que l'aigua arriba al punt d'ebullició.

Quan la funció detecta el punt d'ebullició, la placa emet un senyal acústic i el nivell d'escalfor canvia automàticament a 8.

i

Si totes les zones de cocció ja estan en ús o hi ha una mica de calor residual a totes elles, la placa emet un so, els indicadors del damunt de ú parpellegen i la funció no s'inicia.

Per desactivar la funció, toqueu tèla funció es desactiva i el nivell d'escalfor baixa a 0) o toqueu la barra de control i ajusteu el nivell d'escalfor manualment.

6.10 Temporitzador

- Temporitzador de compte enrere Podeu utilitzar aquesta funció per configurar la durada d'una única sessió de cocció.

Primer, establiu el nivell d'escalfor de la zona de cocció i, tot seguit, seleccioneu la funció.

Per configurar la zona de

cocció: toqueu repetidament fins que aparegui l'indicador d'una zona de cocció.

Per activar la funció: toqueu + al temporitzador per configurar el temps (00 - 99 minutes). Quan l'indicador de la zona de cocció comença a parpellejar, comença el compte enrere.

Per veure el temps restant: toqueu ① per configurar la zona de cocció. L'indicador de la zona de cocció comença a parpellejar. La pantalla mostra el temps que queda.

Per canviar el temps: toqueu per configurar la zona de cocció. Toqueu + o —

Per desactivar la funció: toqueu Ⓤ per establir la zona de cocció i, llavors, toqueu . El temps restant anirà baixant fins a arribar a 00. L'indicador de la zona de cocció desapareix.

i

Quan acaba el compte enrere, sona un senyal acústic i 00 parpelleja. La zona de cocció es desactiva.

Per aturar el so: toqueu

- CountUp Timer

Podeu fer servir aquesta funció per controlar quant de temps està en funcionament la zona de cocció.

Per configurar la zona de

cocció: toqueu ⚠ repetidament fins que aparegui l'indicador d'una zona de cocció.

Per activar la funció: toqueu al

temporitzador. UP apareix. Quan l'indicador de la zona de cocció comença a parpellejar lentament, comença a comptar el temps transcorregut. La pantalla alterna entre UP el temps transcorregut (en minutos).

Per veure quant de temps està activada la zona de cocció: toqueu per configurar la

zona de cocció. L'indicador de la zona de cocció comença a parpellejar. La pantalla mostra el temps que ha transcorregut des de que està en marxa la zona.

Per desactivar la funció: toqueu

després toqueu +o . L'indicador de la zona de cocció desapareix.

- Comptaminuts

Podeu fer servir aquesta funció quan la placa estigui activada i les zones de cocció no estiguin en marxa. A la pantalla de nivell d'escalfor apareix ☐.

Per activar la funció: toqueu

després o al temporitzador per configurar el temps. Quan s'acaba el temps, sona un senyal acústic i 00 parpelleja.

Per aturar el so: toqueu ⏻.

i

La funció no té cap efecte en el funcionament de les zones de cocció.

6.11 Bloqueig

Podeu bloquejar el panell de controls mentre les zones de cocció estan en marxa. Això evita que es pugui produir un canvi accidental del nivell d'escalfor.

Primer, ajusteu la temperatura.

Per activar la

funció: toqueu 📋. apareix durant 4 segons. El temporitzador roman.

Per desactivar la funció: toqueu 📁S'activa el nivell d'escalfor anterior.

i

Quan apagueu la placa, també es desactiva aquesta funció.

6.12 Dispositiu de seguretat infantil

Aquesta funció evita que la placa es pugui utilitzar accidentalment.

Per activar la funció: activeu la placa amb ①No seleccioneu cap nivell d'escalfor.

Premeu durant 4 segons. Apareix . Desactiveu la placa amb

Per desactivar la funció: activeu la placa amb ① No seleccioneu cap nivell d'escalfor. Premeu durant 4 segons. Apareix . ② L'indicador desapareix. Desactiveu la placa amb ①.

Per anul·lar la funció només durant una cocció: activeu la placa ① apareix. Premeu durant 4 segons. Configureu el nivell d'escalfor en 10 segons. Podeu fer servir la placa. Quan desactiveu la placa amb ①, la funció torna a posar-se en marxa.

6.13 OffSound Control (Desactivació i activació de sons)

Desactiveu la placa. Premeu durant tres segons. La pantalla s'engega i s'apaga. Premeu durant tres segons. apareix. Toqueu del temporitzador per triar una de les opcions següents:

- - sons apagats - - sons activats Per confirmar la selecció, espereu fins que la placa es desactivi automàticament.

Quan ajusteu aquesta funció a l'opció b!, se sentiran els sons només quan:

• toqueu ①
  • Comptaminuts apareix
• Temporitzador de compte enrere apareix
• hàgiu posat alguna cosa sobre el tauler de control.

6.14 Administració de potència

Si hi ha diverses zones activades i la potència consumida supera el límit de la font d'alimentació, aquesta funció reparteix la potència disponible entre totes les zones de cocció (connectades a la mateixa fase). La placa controla la configuració d'escalfor per protegir els fusibles de la instal·lació de la casa.

- Les zones de cocció s'agrupen segons la ubicació i el nombre de fases de la placa.

Cada fase té una càrrega elèctrica màxima de (3700 W). Si la placa arriba al límit de potència màxima disponible en una fase, la potència de les zones de cocció es reduirà automàticament.

• Sempre es prioritza el nivell d'escalfor de l'última zona de cocció seleccionada. La potència restant es repartirà entre les zones de cocció prèviament activades en ordre invers al de la selecció.
• La pantalla del nivell d'escalfor de les zones reduïdes canvia entre el nivell d'escalfor seleccionat inicialment i el nivell d'escalfor reduït.
• Espereu fins que la pantalla deixi de parpellejar o reduïu el nivell d'escalfor de l'última zona de cocció seleccionada. Les zones de cocció continuaran funcionant amb el nivell d'escalfor reduït. Canvieu els paràmetres d'escalfor de les zones de cocció manualment, si cal.

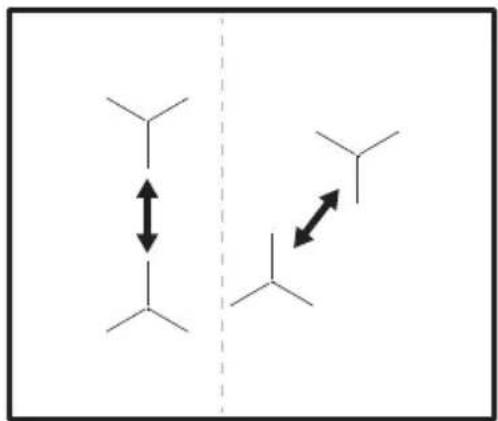

Consulteu la il·lustració per veure les possibles combinacions en què es pot repartir la potència entre les zones de cocció.

És una funció automàtica avançada que connecta la placa a una campana especial. Tant la placa com la campana tenen un communicador de senyals infrarojos. La velocitat del ventilador s'estableix automàticament segons el mode seleccionat i la temperatura de la peça de bateria més calenta de la placa. També podeu fer funcionar el ventilador de la placa manualment.

i

En la majoria de les campanes, el sistema remot està desactivat per defecte. Activeu-lo abans de fer servir la funció. Per a més informació, vegeu el manual de l'usuari de la campana.

Control de la funció automàticament

Per controlar la funció automàticament, ajusteu el mode automàtic a H1-H6. La placa està ajustada originalment a H5. La campana reacciona sempre que feu servir la placa. La placa reconeix la temperatura de la bateria de cuina automàticament i ajusta la velocitat del ventilador.

Modes automàtics

Llum au-tomàtic	Bullir1)	Fregir2)
Mode H0 Desactivat Desactivat Desactivat
Mode H1 Actiu Desactivat Desactivat
Mode H23) Actiu Velocitat de ventilació 1		Velocitat de ventilació 1
Mode H3 Actiu Desactivat Velocitat de ventilació 1
Mode H4 Actiu Velocitat de ventilació 1		Velocitat de ventilació 1
Mode H5 Actiu Velocitat de ventilació 1		Velocitat de ventilació 2
Mode H6 Actiu Velocitat de ventilació 2		Velocitat de ventilació 3

1) La placa detecta el procés d'ebullició i activa la velocitat del ventilador en funció del mode automàtic.

2) La placa detecta el procés de fregir i activa la velocitat del ventilador en funció del mode automàtic.

Canvi del mode automàtic

1. Desactiveu la placa.
2. Premeu durant 3 segons. La pantalla s'engega i s'apaga.
3. Premeu durant 3 segons.
4. Premeu diverses vegades fins que aparegui H.
5. Premeu del temporitzador per seleccionar un mode automàtic.

i

Per fer funcionar la campana directament, desactiveu el mode automàtic de la funció en els comandaments de la campana.

i

Quan acabeu la cocció i desactiveu la placa, el ventilador de la campana pot ser que continuï en marxa una estona més. Després d'una estona, el sistema desactiva el ventilador automàticament i evita que pugueu activar accidentalment el ventilador durant les següents 30 segons.

Control manual de la velocitat de ventilació

També podeu controlar la funció manualment. Per fer-ho, premeu quan la placa estigui activada. Així, desactivareu el mode automàtic de la funció i podreu modificar la velocitat de ventilació manualment. Si premeu augmentareu un grau la velocitat de ventilació. Si arribeu a la velocitat màxima de ventilació i torneu a prémer ajustareu la velocitat a 0 i es desactivarà el ventilador de la campana. Per activar el ventilador una altra vegada a velocitat 1, premeu

i

Per activar el mode automàtic de la funció, desactiveu la placa i torneu-la a activar.

Activació del Ilum

Podeu configurar la placa perquè activi automàticament el llum quan activeu la placa. Per fer-ho, seleccioneu el mode automàtic de H1-H6.

i

El llum de la campana s'apaga dos minuts després de desactivar la placa.

7. CONSELLS

! AVÍS!

Consulteu els capítols de seguretat.

7.1 Bateria de cuina

i

En zones de cocció per inducció, un camp electromagnètic potent genera escalfor a la bateria de cuina amb molta rapidesa.

Feu servir bateria de cuina adequada quan utilitzeu les zones de cocció per inducció.

• La part inferior de la bateria de cuina ha de ser com més gruixuda i plana millor.
• Assegureu-vos que les bases de les paelles estan netes i seques abans de col·locar-les al damunt de la superfície de la placa.
• Per evitar ratllades, no feu lliscar ni fregueu la paella pel vidre ceràmic.

- no acceptats: alumini, coure, llautó, vidre, ceràmica, porcellana.

Una peça de bateria és adequada per a una placa d'inducció si:

• l'aigua bull molt ràpid en una zona amb l'ajust de calor màxim.
• un imant estira la part inferior del recipient de bateria de cuina.

Mides de la bateria de cuina

• Les zones de cocció per inducció s'adapten automàticament a la mida de la base de la peça de bateria de cuina.
• L'eficiència de la zona de cocció està relacionada amb el diàmetre de la peça de bateria de cuina que feu servir. Les peces de bateria amb un diàmetre inferior al diàmetre mínim, només reben una part de la potència que genera la zona de cocció.
• Tant per raons de seguretat com per obtenir resultats òptims de cocció, no utilitzeu peces de bateria més grans que les indicades a l”Especificació de les

zones de cocció". Eviteu mantenir la bateria de cuina a prop del tauler de control durant la cocció. Això podria afectar el funcionament del tauler de control o activar accidentalment les funcions de la placa.

i

Vegeu «Dades tècniques».

7.2 Sorolls mentre està en marxa

Si sentiu:

• soroll de cruixit: l'estri de cuina està fabricat amb materials diferents (construcció tipus sandvitx).
• soroll de xiulet: esteu fent servir la zona de cocció a alta potència i l'estri de cuina està fabricat amb materials diferents (construcció tipus sandvitx).
• soroll de brunzit: esteu fent servir una potència alta.
• soroll d'espetecs: hi ha commutacions elèctriques.
• xiuxiueig, brunzit: el ventilador està engegat.

Els sorolls són normals i no significa que hi hagi alguna anomalia de funcionament.

7.3 Trucs i consells per a SenseBoil®

La funció és la més adequada per a bullir aigua i cuinar patates.

i

No funciona amb estris de cuina de ferro colat i antiadherents, com per exemple, aquells amb un revestiment ceràmic. Es recomanen olles d'acer esmaltat per aconseguir els millors resultats a l'hora de bullir les patates.

Comproveu si l'estri que heu escollit és adequat per a SenseBoil® supervisant la primera sessió de cocció.

Per utilitzar SenseBoil® de manera eficient, seguiu els consells següents:

- Ompliu entre la meitat i tres quartes parts de l'olla amb aigua freda de l'aixeta

deixant-hi buits els últims 4 cm. No utilitzeu menys d'1 o més de 5 litres d'aigua. Assegureu-vos que el pes total de l'aigua (o de l'aigua i les patates) sigui d'entre 1 i 5 kg.

• Si voleu cuinar patates, assegureu-vos que estiguin completament cobertes d'aigua, però recordeu deixar almenys una quarta part de l'olla buida.
• Per aconseguir els millors resultats, utilitza només patates mitjanes senceres, sense pelar.
• Assegureu-vos de no omplir l'olla amb massa patates.
• Eviteu produir vibracions externes (per exemple, en utilitzar una batedora o col·locar un telèfon mòbil al costat de l'aparell) quan la funció estigui en marxa.
• Si voleu utilitzar sal, afegiu-la quan l'aigua arribi al punt d'ebullició.
• És possible que la funció no funcioni correctament per a bullidors d'aigua i cafeteres italianes.

7.4 Öko Timer (Eco temporitzador)

Per estalviar energia, l'escalfador de la zona de cocció es desactiva abans que soni el timbre del temporitzador. La diferència en el temps d'operativitat depèn del nivell d'escalfor i de la llargada de la operació de cocció.

7.5 Exemples d'aplicacions de cocció

La correlació entre el nivell d'escalfor d'una zona i el consum elèctric no és lineal. Quan augmenteu el nivell d'escalfor, no és proporcional a l'increment del consum energètic. Significa que una zona de cocció amb un nivell d'escalfor mitjà fa servir menys de la meitat de la seva potència.

Les dades de la taula són orientatives.

Ajustament de l'escalfor	Feu servir per a: Temps(min)	Consells
1 Mantenir els aliments cuits calents quan sigui		Tapeu l'estri de cuina.necessari
1 - 3 Salsa holandesa, fondre: mantega, xo-colata, gelatina.	5 - 25 Barregeu de tant en tant.
1 - 3 Solidificar: truites esponjoses, ous al forn.	10 - 40 Cuineu amb una tapa posada.
3 - 5 Arròs bullit i plats a partir de producteslàctics, escalfar menjar preparat.	25 - 50 Afegiu com a mínim el doble de líquidque d'arròs, plats a partir de làctics a la meitat del procés.
5 - 7 Coure verdures al vapor, peix, carn. 20 - 45 Afegiu un parell de cullerades de lí- quid.
7 - 9 Coure patates al vapor. 20 - 60 Feu servir 1/4 de litre d'aigua com amàxim per coure 750 grams de pata-tes.
7 - 9 Per coure grans quantitats d'aliments,estofats i sopes.	60 - 150 Fins a 3 litres de líquid més els ingre- dients.
9 - 12 Sofregir: escalopa, Cordon Bleu de ve-della, costelles, “rissoles”, salsitxes,fetge, roux, ous, creps i donuts.	quan sigui Doneu-li la volta a mitja cocció.necessari
12 - 13 Per sofregir patates ratllades fregides,filets de llom i filets de carn.	5 - 15 Doneu-li la volta a mitja cocció.
14 Bullir aigua, coure pasta, daurar carn (gulash, estofats), fregir patates.

Ajustament de l'escalfor

Feu servir per a: Temps

Consells

(min)

P

Bullir grans quantitats d'aigua. PowerBoost està activat.

7.6 Trucs i consells per Hob ^2 Hood

Quan feu servir la placa amb la funció:

• Protegiu el tauler de la placa de la llum directa.
• No dirigiu llums halògens al tauler de la placa.
• No tapeu el tauler de comandaments de la placa.
• No obstruiu el senyal entre la placa i la campana d'extracció (p. ex., amb la mà, el mànec d'un recipient o una olla alta). Vegeu la imatge.

La campana que es mostra a continuació només té finalitats il·lustratives.

Altres aparells de control remot poden bloquejar el senyal. No utilitzeu aquests aparells a prop de la placa mentre Hob²Hood estigui encès.

Campanes d'extracció amb la funció Hob²Hood

Per veure la gamma completa de campanes d'extracció compatibles amb aquesta funció, visiteu el nostre lloc web. Les campanes d'AEG compatibles amb aquesta funció han d'incloure el símbol 📄.

8. CURA I NETEJA

AVÍS!

Consulteu els capítols de seguretat.

8.1 Informació general

• Netegeu la placa després de cada ús.
• Feu servir sempre bateria de cuina que tingui la base neta.

• Si la superfície té ratllades o taques fosques, això pot afectar el rendiment de la placa.

• Feu servir un producte de neteja especial per a plaques.

• Feu servir una rasqueta especial per al vidre.

8.2 Neteja de la placa

- Retireu immediatament: els plàstics desfets, el plàstic per a embolcallar, la sal, el sucre i aliments ensucrats, ja que podrien fer malbé la placa. Aneu amb compte per evitar cremar-vos. Feu servir un rascador de plaques especial per a la

superfície de vidre en angle agut i moveu la fulla per la superfície.

- Retireu quan la placa estigui prou freda: marques de calç, marques d'aigua, taques de greix i pèrdua de brillantor de peces metàl·liques. Netegeu la placa amb un drap humid i detergent no abrasiu.

Després de netejar-la, eixugeu-la amb un drap suau.

- Per a la pèrdua de brillantor de peces metàl·liques: feu servir una solució d'aigua amb vinagre i netegeu la superfície de vidre amb un drap.

9. RESOLUCIÓ DE PROBLEMES

! AVÍS!

Consulteu els capítols de seguretat.

9.1 Què fer si...

Problema Possible causa Solució
La placa no s'engega o no fun-ciona.	La placa no està connectada al sub-ministrament elèctric o està connec-tada incorrectament.	Comproveu si la placa està correcta-ment connectada al subministrament elèctric.
El fusible s'ha fos. Assegureu-vos que el fusible sigui la		causa del mal funcionament. Si el fusi-ble salta una vegada darrere l'altra,poseu-vos en contacte amb un electri-cista qualificat.
No heu establert el nivell d'escalfordurant 10 segons.		Torneu a activar la placa i ajusteu l'es-calfor en menys de 10 segons.
Heu tocat 2 o més símbols alhora. Toqueu només un símbol.
Hi ha taques d'aigua o greix al taulerde control.		Netegeu el tauler de control.
Escolteu un xiulet constant. La connexió elèctrica és incorrecta. Desconnecteu la placa de la xarxa elèctrica. Consulteu un electricista qualificat perquè comprovi la instal·la-ció.
Sona un senyal acústic i la placas'apaga.Sona un senyal acústic quan laplaca s'apaga.	Hi ha alguna cosa sobre un o més sensors.	Retireu l'objecte dels sensors.
La placa es desactiva. Col·loqueu alguna cosa damunt el sensor ➀	Retireu l'objecte del sensor.
L'indicador d'escalfor residual nos'il·lumina.	La zona no és calenta perquè ha es-tat encesa durant poc temps o el sensor s'ha fet malbé.	Si la zona s'ha fet servir prou tempscom per estar calenta, parleu amb uncentre de servei autoritzat.
Esteu fent servir un estri de cuinamolt alt que bloqueja el senyal.		Canvieu-lo per un de més baix, feu servir una altra zona de cocció o feu anar la placa manualment.
Escalfament automàtic no funcio-na.	Heu fixat l'ajustament d'escalfor mà-xim.	L'ajustament d'escalfor màxim té la mateixa potència que la funció.
La zona està calenta. Deixeu refredar suficientment la zona.
L'ajustament d'escalfor canvia entre dos nivells.	Administració de potència està activat.	Consulteu «Ús diari».
El tauler de control està calent al tacte.	L'estri de cuina és massa gros o l'heu posat massa a prop del tauler de control.	Poseu els estris grossos a les parts del darrere, si és possible.
No s'escolta cap so quan toqueu els sensors del tauler.	Els sons estan desactivats. Activeu els sons. Consulteu “Ús diari”.
L apareix.	Dispositiu de seguretat infantil o Bloqueig estan en funcionament.	Consulteu “Ús diari”.
F apareix.	No hi ha cap estri de cuina a la zo-na.	Poseu un estri de cuina a la zona.
La peça de bateria de cuina no és adequada.		Utilitzeu un estri de cuina adequat per a plaques d'inducció. Vegeu «Consells i recomanacions».
El diàmetre del fons de l'estri de cui-na és massa petit per a la zona.		Feu servir estris de cuina de les dimensiones adequades. Vegeu «Dades tècniques».
F i apareixen alternada-ment.	La potència és massa baixa per un estri de cuina no adequat o un recipient buit.	Feu servir estris de cuina del tipus adient. Consulteu “Consells i trucs” i “Dades tècniques”. No activeu cap zona que contingui un recipient buit.
F i apareixen alternada-ment.	El recipient és buit o conté un líquid que no és aigua, p. ex., oli.	Eviteu fer servir la funció amb líquids que no siguin aigua.
F i apareixen alternada-ment.	Hi ha massa aigua o massa poca aigua al recipient.Heu bullit algun altre aliment apart d'aigua i patates. El punt d'ebullició s'ha mogut en el temps i Sense-Boil® no pot funcionar correctament.	Bulliu només patates amb aigua si feu servir SenseBoil®. Consulteu “Consells i trucs”.
Sentireu un xiulet, els indicadors a sobre de 'parpellegen i SenseBoil® no arrenca.	Cap zona de cocció pot funcionar amb SenseBoil®. Hi ha calor resi-dual a les zones de cocció que vols fer servir o encara s'estan utilitzant.	Acabeu la cocció que estàveu fent i trieu una zona que no estigui ocupada i sense calor residual.
E i un número apareixen.	Hi ha algun error a la placa. Desactiveu la placa i torneu a activar-la 30 segons més tard. Si es torna a il-luminar, disconnecteu la placa del corrent eléctric. Després de 30 se-gons, torneu a connectar la placa. Si el problema persisteix, contacteu amb el centre de servei autoritzat.

9.2 Si no trobeu cap solució...

Si no podeu solucionar el problema, poseuvos en contacte amb el vostre distribuidor o amb un centre de servei autoritzat. Faciliteu les dades de la placa de característiques. Faciliteu també el codi de tres lletres de la ceràmica de vidre (el trobareu a un extrem de la superfície del vidre) i el missatge d'error

que apareix. Assegureu-vos que heu fet funcionar la placa correctament. Si no, el servei d'un tècnic o distribuïdor no serà gratuït, encara que us trobeu dins del període de garantia. La informació sobre el període de garantia i els centres de servei autoritzats es troba al llibret de garantia.

10. DADES TÈCNIQUES

10.1 Placa de característiques

Model I84AV423FB PNC 949 597 993 00

Typ 62 D4A 01 AA 220 - 240 V / 400 V 2N, 50 / 60 Hz

Inducció 7.2 kW Fabricat a: Alemanya

Núm. série .... 7.2 kW

AEG

10.2 Especificació de les zones de cocció

Zona de cuina Potència nominal (ajustament de temperatura mà-xima) [W]		PowerBoost [W] PowerBoost du-rada màxima [min]	Diàmetre de la bateria de cuina [mm]
Part davantera es-querra	2300 3200 10 125 - 210
Part posterior es-querra	2300 3200 10 125 - 210
Part davantera cen-tral	1400 2500 4 125 - 145
Part posterior dreta	2300 3600 10 205 - 240

La potència de les zones de cocció pot variar lleugerament de les dades que es mostren a la taula. Varia en funció del material i les mides de la bateria de cuina.

Per a obtenir resultats de cocció òptims, feu servir bateria de cuina que no superi el diàmetre que s'indica a la taula.

11. EFICIÈNCIA ENERGÈTICA

11.1 Informació del producte

Identificació de model I84AV423FB

Tipus de placa Fogons integrats

Nombre de zones de cocció 4
Tecnologia de calefacció Inducció
Diàmetre de les zones de cocció circulars (∅) Part davantera esquerra	21.0 cm
	Part posterior esquerra	21.0 cm
	Part davantera central	14.5 cm
	Part posterior dreta	24.0 cm
Consum energètic per zona de cocció (EC electric cooking)	Part davantera esquerra	179.6 Wh/kg
	Part posterior esquerra	177.0 Wh/kg
	Part davantera central	180.2 Wh/kg
	Part posterior dreta	174.6 Wh/kg

Consum energètic de la placa (EC electric hob) 177.9 Wh/kg

IEC / EN 60350-2 - Aparells elèctrics de cocció d'ús domèstic - Part 2: Hobs-mètodes per mesurar el rendiment.

Els consumes energètics de l'àrea de cocció s'identifiquen amb les marques de les zones de cocció corresponents.

11.2 Estalvi d'energia

Podeu estalviar energia durant la cocció diària si seguiu els consells següents.

• Quan escalfeu aigua, utilitzeu només la quantitat que necessiteu.
• Si és possible, poseu sempre les tapes a la bateria de cuina.
• Col·loqueu els estris de cuina directament al centre de la zona de cocció.
• Utilitzeu la calor residual per mantenir els aliments calents o per fondre'ls.

12. QÜESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol Dipositeu l'embalatge en contenidors adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents d'aparells elèctrics i electrònics. No llenceu a

les escombraries domèstiques els aparells amb el símbol Porteu el producte a les instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
