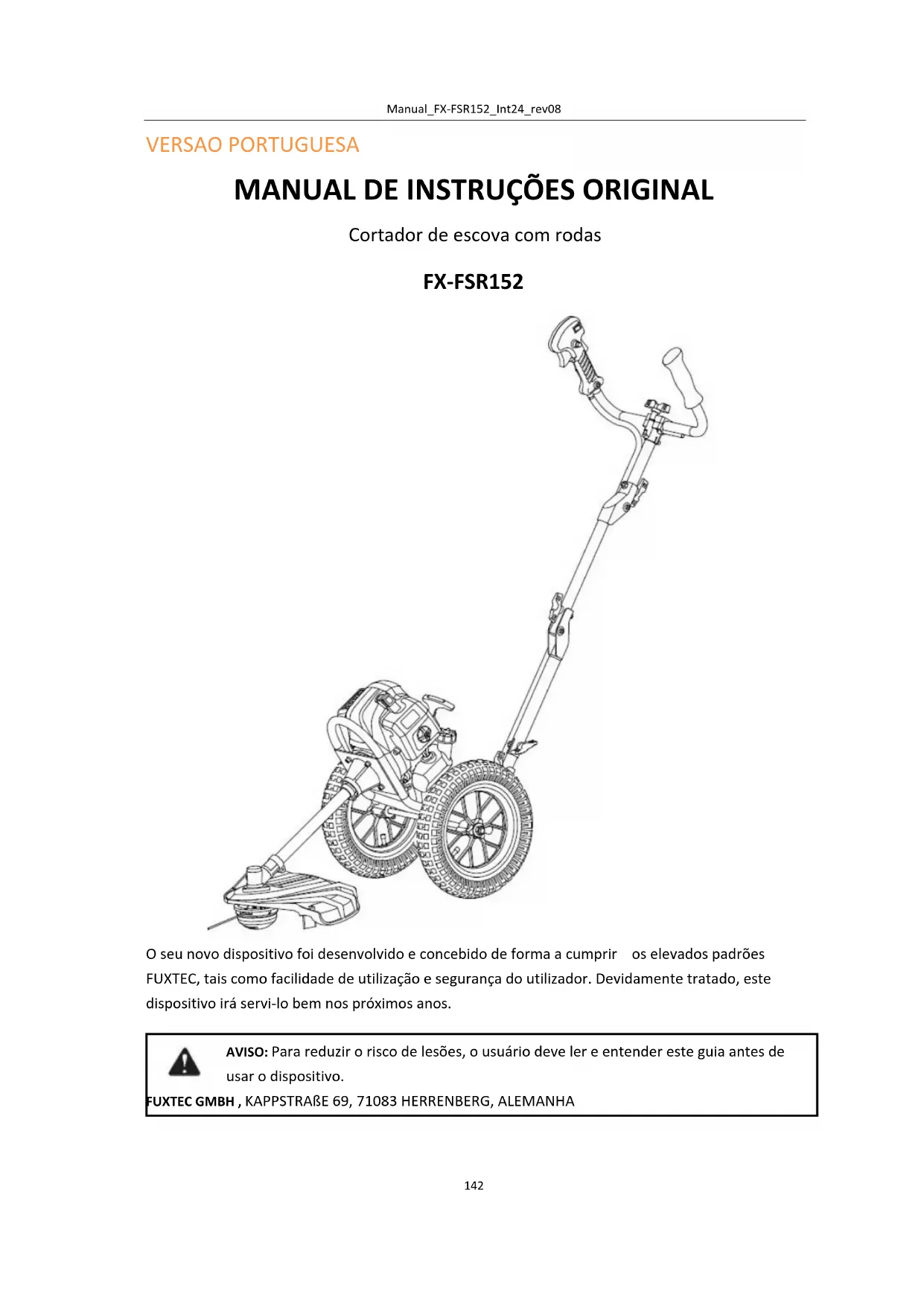

MANUAL DE UTILIZADOR FX-FSR152 Fuxtec

O seu novo dispositivo foi desenvolvido e concebido de forma a cumprir os elevados padrões FUXTEC, tais como facilidade de utilização e segurança do utilizador. Devidamente tratado, este dispositivo irá servi-lo bem nos próximos anos. AVISO: Para reduzir o risco de lesões, o usuário deve ler e entender este guia antes de usar o dispositivo. FUXTEC GMBH , KAPPSTRAßE 69, 71083 HERRENBERG, ALEMANHAManual_FX-FSR152_Int24_rev08

Esforçamo-nos para melhorar continuamente os nossos produtos. Portanto, dados técnicos e ilustrações estão sujeitos a alterações!

Tipo FX-FSR152 Motores refrigerado a ar; 2-tempos Capacidade cúbica 51,7cm3 Potência máxima de saída (kW) (de acordo com a norma ISO 8893) 2.2kW / 7.500min-1 Velocidade máxima do motor

min-1 Velocidade sem carga da máquina

min-1 APL na estação do operador 88 dB(A) (K=3dB) LWA medido de acordo com a ISO 10884 108,8dB(A) (K=3dB) LWA garantido 115dB (A) Valores máximos de vibração em cada movimento 6.822m/s2 k=1,5m/s2 Diâmetro das roscas Φ3mm Direção de rotação do dispositivo de corte no sentido anti-horário Número de alça 2 Peças Peso seco (sem combustível, conjunto de corte, cinta de transporte) 13,5 kg Capacidade do depósito de combustível (L) 0,85 Consumo de combustível (kg/h) (de acordo com a norma ISO 8893)

Consumo de combustível específico (g/kWh) (de acordo com a norma ISO 8893)

Carburador Diafragma Ignição CDI Motores TT1E44F-5Manual_FX-FSR152_Int24_rev08

102. Símbolos e instruções de segurança na máquina

ATENÇÃO! CONDIÇÃO INADEQUADA PODE LEVAR A FERIMENTOS GRAVES

Monte o tubo de conexão ao motor como mostrado nesta ilustração

Nenhuma lâmina de corte pode ser usada com esta máquina IMPORTANTE No caso de os autocolantes do aviso de segurança saírem, devem ser substituídos imediatamente.Manual_FX-FSR152_Int24_rev08

Não permita que outras pessoas usem esta máquina a menos que estejam totalmente instruídas, tenham lido e compreendido o manual da máquina e tenham sido treinadas no funcionamento da máquina. O uso prolongado da máquina expõe o usuário a vibrações que podem levar à doença do dedo branco (síndrome de Raynaud) ou síndrome do túnel do carpo. Esta condição reduz a capacidade da mão para sentir e regular a temperatura, causa dormência e sensações de calor, e pode levar a danos nervosos e circulatórios e morte dos tecidos. Nem todos os fatores que levam à doença do dedo branco são conhecidos, mas o clima frio, o tabagismo e outras doenças que afetam os vasos sanguíneos e a circulação sanguínea, bem como o estresse grande ou duradouro das vibrações são citados como fatores no desenvolvimento da doença do dedo branco. Para reduzir o risco de doença do dedo branco e síndrome do túnel do carpo, considere o seguinte: ● Use luvas e mantenha as mãos quentes ● Faça pausas regulares Todas as precauções acima não podem excluir o risco de doença dos dedos brancos ou síndrome do túnel cárpico. Os utilizadores regulares e a longo prazo são, portanto, aconselhados a monitorizar de perto o estado das suas mãos e dedos. Procure assistência médica imediatamente se ocorrer algum dos sintomas acima. O ruído de funcionamento da ferramenta pode danificar a sua audição. Use isolamento acústico (Oropax ou protetores auriculares) para protegê-lo. Os utilizadores regulares e a longo prazo são aconselhados a verificar a sua audição regularmente. Seja especialmente vigilante e cuidadoso ao usar proteção auditiva, pois limita a sua capacidade de ouvir avisos (chamadas, alarmes, etc.). AVISO: Uma certa quantidade de exposição ao ruído deste dispositivo é inevitável. Adie o trabalho ruidoso para os horários permitidos e designados. Se necessário, respeite os períodos de descanso e limite o tempo de trabalho ao mínimo. Para a sua proteção pessoal e proteção das pessoas nas imediações, deve ser utilizada proteção auditiva adequada.Manual_FX-FSR152_Int24_rev08

103. Utilização prevista e instruções gerais de segurança

Esta máquina só pode ser utilizada para cortar ou aparar relva, ervas daninhas e vegetação rasteira. Nunca use para outros fins, pois isso pode causar ferimentos graves! Devem ser observadas as instruções de segurança corretas. NÃO SE EXPONHA A SI MESMO OU AOS OUTROS AO PERIGO. Siga estas instruções gerais de segurança: ● Use sempre óculos de segurança para proteção ocular. Os cabelos longos devem ser amarrados para trás. Não use roupas largas ou joias que possam ficar presas em partes móveis da máquina. Sapatos de segurança seguros, fortes e antiderrapantes devem ser sempre usados. Recomenda-se que as pernas e os pés sejam protegidos de forma abrangente para se protegerem de objetos voadores durante a operação ● Verifique se há peças soltas em toda a máquina (porcas, parafusos, parafusos, etc.). Manter ou substituir, se necessário, antes de utilizar a máquina. Não utilize acessórios com esta cabeça de alimentação para além dos recomendados pelo fabricante. Se não o fizer, poderá causar ferimentos graves ao utilizador ou às pessoas que se encontrem nas proximidades, bem como danos à máquina ● Mantenha as pegas livres de óleo e combustível ● Utilize sempre pegas corretamente montadas ao cortar ● Não fume enquanto mistura o combustível ou enche o reservatório ● Não misture combustível num espaço fechado ou perto de fogueiras. Certifique-se de que existe ventilação suficiente ● Misture e armazene a mistura de combustível em um recipiente rotulado que seja aprovado para tal uso pelos regulamentos locais ● Nunca remova a tampa do depósito de combustível enquanto a máquina estiver a funcionar ● Não opere a máquina em espaços fechados ou edifícios. Os gases de escape contêm monóxido de carbono perigoso ● Não utilize a máquina se esta estiver danificada. Nunca remova os protetores da máquina. Se não o fizer, poderá causar ferimentos graves ao operador ou aos espectadores, bem como danos à máquina ● Controle a área a cortar e remova qualquer resíduo que possa ficar enredado na cabeça de corte de nylon. Além disso, remova todos os possíveis objetos que a máquina possa jogar ao redor durante o corte ● Nunca deixe a máquina sozinha ● Não se estique muito para a frente. Mantenha sempre uma base segura e o equilíbrio. ● As crianças não podem ter acesso à máquina. Os espectadores devem ficar a uma distância segura de pelo menos 15 metros da área de trabalho ● Mantenha as mãos e os pés afastados da cabeça de corte de nylon durante o processo de trabalho ● Não utilize a máquina se estiver cansado, doente ou sob a influência de medicação, drogasManual_FX-FSR152_Int24_rev08

ou álcool ● Use uma cabeça de corte de nylon intacta. Se você bater em uma pedra ou qualquer outro obstáculo, pare a máquina e verifique a cabeça de corte de nylon. Nunca deve ser utilizada uma cabeça de corte de nylon defeituosa ou desequilibrada ● Antes de iniciar, após falha ou impacto, certifique-se de verificar o dispositivo e certificar-se de que está em boas condições ● Atenção! Os regulamentos locais podem limitar o uso da máquina ● Mantenha sempre o dispositivo em boas condições com a ferramenta de corte. Tenha em atenção que uma manutenção inadequada, a utilização de peças sobresselentes não conformes ou a remoção ou modificação de dispositivos de segurança podem causar danos ao dispositivo e ferimentos graves na pessoa que trabalha com ele ● Proteja bem o dispositivo durante o transporte para evitar perda de combustível, danos ao dispositivo e lesões. ● Para máquinas com embraiagem, verifique regularmente se os acessórios de corte param de girar quando o motor está em marcha lenta sem carga ● Antes de cada utilização, verifique a máquina quanto a fixadores soltos, fugas de combustível, peças danificadas, etc. ● É necessário fazer pausas suficientes ● Não guarde a máquina numa área fechada onde os vapores de combustível possam atingir uma fogueira a partir dos aquecedores de água quente, fornos, etc. Guarde a máquina numa área bem ventilada ● IMPORTANTE: Ao encher combustível, certifique-se de que a máquina está desligada e arrefecida. Nunca reabasteça quando a máquina estiver a funcionar ou a quente. Se a gasolina for derramada, limpe-a antes de ligar a máquinaManual_FX-FSR152_Int24_rev08

104. Notas para acessórios

● Certifique-se de que o seu produto está equipado apenas com acessórios originais. Utilize apenas peças originais prescritas pelo fabricante. A utilização de quaisquer outros acessórios ou acessórios pode causar lesões aos utilizadores e danos à máquina ● Limpe completamente o motor, especialmente o depósito de combustível e o filtro de ar. Após a utilização do dispositivo, todos os combustíveis devem ser removidos ● Como espectador, se você se aproximar de um usuário da máquina, capture cuidadosamente sua atenção e confirme que o usuário está parando a máquina. Por favor, não assuste ou distraia o usuário, caso contrário, você pode causar uma situação insegura ● Nunca toque na cabeça de corte de nylon quando a máquina estiver em funcionamento. Se for necessário substituir o protetor ou a ferramenta de corte, certifique-se de que a máquina e as ferramentas de corte pararam ● A máquina deve estar DESLIGADA antes de mudar a área de trabalho da máquina ● Se necessário, peça à reparação da máquina por um concessionário autorizado. Se a máquina estiver defeituosa, não deixe que continue a funcionar ● Ao ligar ou operar a máquina, nunca toque em partes quentes, como o escape, cabos de ignição ou vela de ignição ● Depois que a máquina é parada, o escapamento ainda está quente. Nunca coloque a máquina perto de materiais inflamáveis (relva seca, gases inflamáveis ou líquidos inflamáveis, etc.) ● Preste especial atenção ao fato de que, ao operar na chuva ou imediatamente após a chuva, o solo pode estar escorregadio ● Se deslizar ou cair no chão, solte o acelerador imediatamente ● Antes de remover qualquer bloqueio, pare a máquina e desconecte o conector da vela. Antes de ajustar ou reparar a máquina, certifique-se de que a máquina está parada e o conector da vela de ignição é removido. ● Tenha cuidado para não bater a máquina contra obstáculos ● Se a máquina for armazenada por um longo tempo, drene o combustível do tanque de combustível e do carburador, limpe as peças, coloque a máquina em um lugar seguro e certifique-se de que a máquina esteja completamente resfriada ● Realizar verificações constantes para uma operação segura e eficiente da máquina. Para uma verificação completa, entre em contato com uma oficina especializada ● Mantenha a máquina longe de fogo ou faíscas ● Tenha cuidado ao usá-lo. Há riscos de recuo e recuoManual_FX-FSR152_Int24_rev08

ADVERTÊNCIA ◆ Para uma operação e manutenção seguras, símbolos são anexados à máquina. Siga as instruções para evitar erros

O gargalo de enchimento "Mistura de gasolina/óleo de 2 tempos 1/40" Posição: Tampa do combustível

Defina o interruptor para "|" Posição, Quando o motor arranca. Defina o interruptor para a posição "O", o motor irá parar. Posição: alça direita (no lado esquerdo)

Alavanca de estrangulamento nesta posição fecha o carburador Posição: Tampa do filtro de ar

Alavanca de estrangulamento nesta posição significa que o carburador está aberto Posição: Tampa do filtro de ar

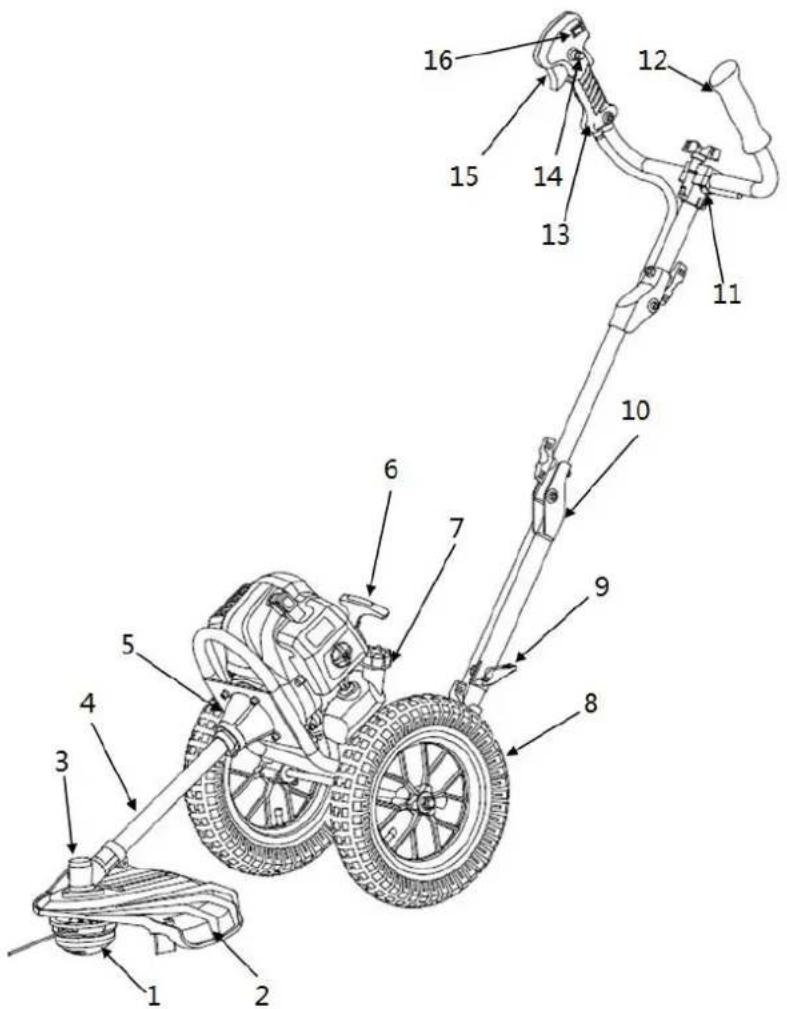

106. Visão geral do componente

*14 O bloqueio do acelerador evita a aceleração acidental do motor. O acelerador só pode ser pressionado quando o bloqueio do acelerador é pressionado .Manual_FX-FSR152_Int24_rev08

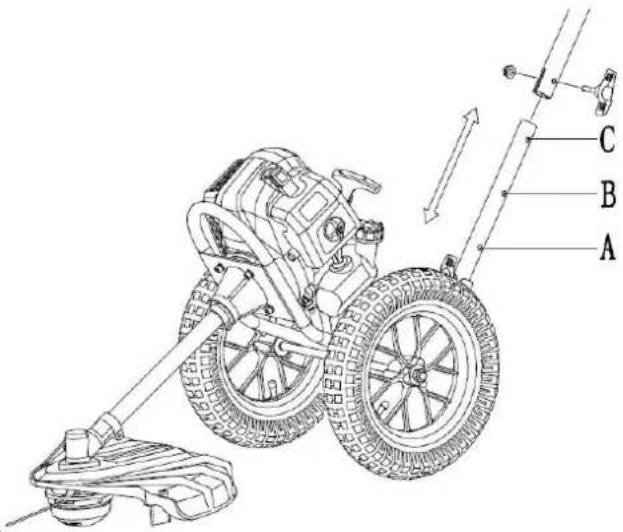

107. Montagem da máquina

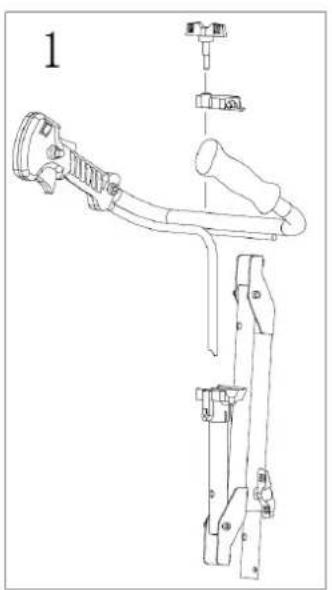

■ Montagem dos Rahmens

18. Fixar a pega com a ajuda do parafuso (1) e da porca (2) adequados

19. Remova os bicos da tampa

20. Instale as rodas em ambos os lados, fixando as peças mostradas na seguinte ordem: Pneu (2) – Porca (1).

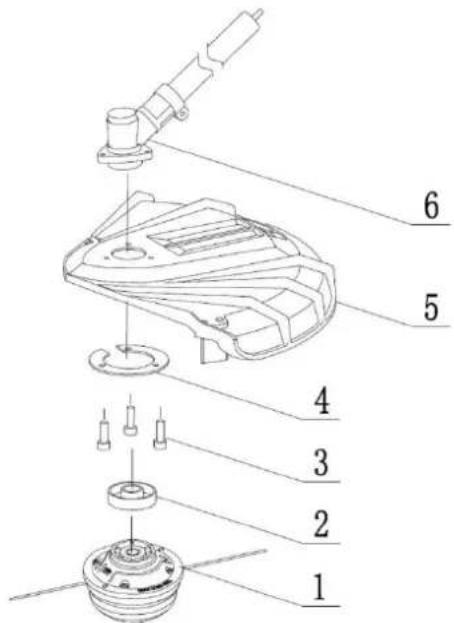

■ Instalação do escudo protetor Fixar a proteção (5) e a tampa da transmissão (4) à transmissão (6) com os parafusos fornecidos (3) e apertar estes parafusos. ■ Montagem da cabeça de linha Colocar o suporte (2) no veio sob a proteção (5) Use a ferramenta fornecida para bloquear o conjunto de engrenagens no lugar e apertar a rosca com a mão (nota: rosca esquerda)

■ Tubo de acionamento de montagem Introduza o veio na campainha da embraiagem. Certifique-se de que o orifício no veio está no lado do parafuso da carcaça e aperte o parafuso. ■ Ajuste de altura DICAS Este dispositivo tem a possibilidade de ajuste de altura para ser adaptado a diferentes usuários e, assim, garantir melhores condições de trabalho. Use os parafusos dos orifícios A, B, C no tubo inferior e ajuste a máquina à sua altura, apertando os parafusos manualmente.Manual_FX-FSR152_Int24_rev08

2. Insira o parafuso do parafuso de asa através do orifício de guia fornecido da haste, conforme

mostrado. A extremidade do parafuso da asa encaixa-se na face do arco da haste.

3. Primeiro, enrosque a porca no parafuso e, em seguida, ajuste o plano da peça de ferro.

4. Em seguida, rode o parafuso para a direita com a mão até que o plano do parafuso esteja

alinhado com a superfície de ferro e aperte-o sem o soltar.

5. Certifique-se de que o plano do parafuso está firmemente fixado à superfície de ferro e não está

solto. Siga os passos de instalação 1-4 e instale os outros 2 locais em ordem.Manual_FX-FSR152_Int24_rev08

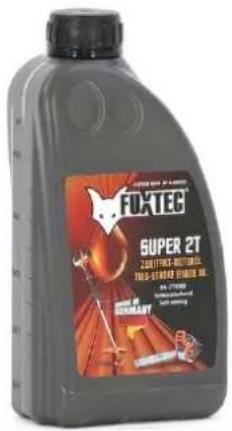

Utilize gasolina sem chumbo com óleo de motor a 2 tempos numa proporção de 40:1. Durante os primeiros processos de trabalho, uma relação de mistura de 25:1 pode ser selecionada para lubrificar inicialmente todas as peças da máquina de forma otimizada. AVISO: Nunca utilize gasolina pura na sua máquina. Isto causa danos permanentes no motor e exclui a garantia do fabricante para este produto. Nunca utilize uma mistura de combustível que tenha sido armazenada por mais de 90 dias. AVISO: Deve ser um óleo premium para máquina refrigerada a ar a 2 tempos. Recomendamos o óleo FUXTEC a dois tempos ''MADE IN GERMANY''

MISTURA DE COMBUSTÍVEL

Misture o combustível com óleo de 2 tempos em um recipiente designado. Observação a tabela de misturas na página seguinte para a relação correta entre combustível e óleo. Agite o recipiente para garantir a mistura completa.

AVISO: A falta de lubrificação exclui a responsabilidade dos fabricantes de máquinas. A gasolina e o óleo devem ser misturados numa proporção de 40:1. Combustível recomendado Gasolina Óleo de motor a dois tempos (40:1) Gasolina Óleo de motor a dois tempos (40:1) 1 litro 0,025 litros 5 litros 0,125 litros 2 litros 0,050 litros 10 litros 0,250 litrosManual_FX-FSR152_Int24_rev08

Recomenda-se o uso de gasolina sem chumbo com uma octanagem de 90# ou superior para reduzir a captura de carbono na câmara de combustão. Não use gasolina velha ou suja. Mantenha o tanque de combustível livre de poeira e evite que a água entre no tanque. Às vezes, haverá falhas de ignição quando sobrecarregado, o que é normal. Se os erros de ignição forem ouvidos sob carga normal, recomendamos a substituição da gasolina. Se a falha de ignição ainda estiver presente depois disso, entre em contato com uma oficina autorizada.

ADVERTÊNCIA ⚫ A gasolina é altamente inflamável e pode levar a explosões em caso de faíscas ⚫ Reabasteça apenas em locais bem ventilados e deixe o motor arrefecer antes de encher. Durante o reabastecimento, deve evitar-se fumar e chamar a céu aberto, bem como quaisquer faíscas ⚫ Não encha demasiado o depósito (ver ilustração do nível máximo)

⚫ Após o reabastecimento, verifique se a tampa do combustível está corretamente fechada ⚫ Evite derrames de gasolina ⚫ Mantenha a máquina afastada das crianças Gasolina com teor de etanol O motor pode ser operado com gasolina E10. No entanto, não use gasolina com teor de etanol superior a 10%. Tampa de Nível máximo deManual_FX-FSR152_Int24_rev08

109. Arranque a frio da máquina

ADVERTÊNCIA A cabeça de corte gira imediatamente quando o motor é ligado.

1. Certifique-se de que tem uma base segura e uma superfície firme e uniforme.

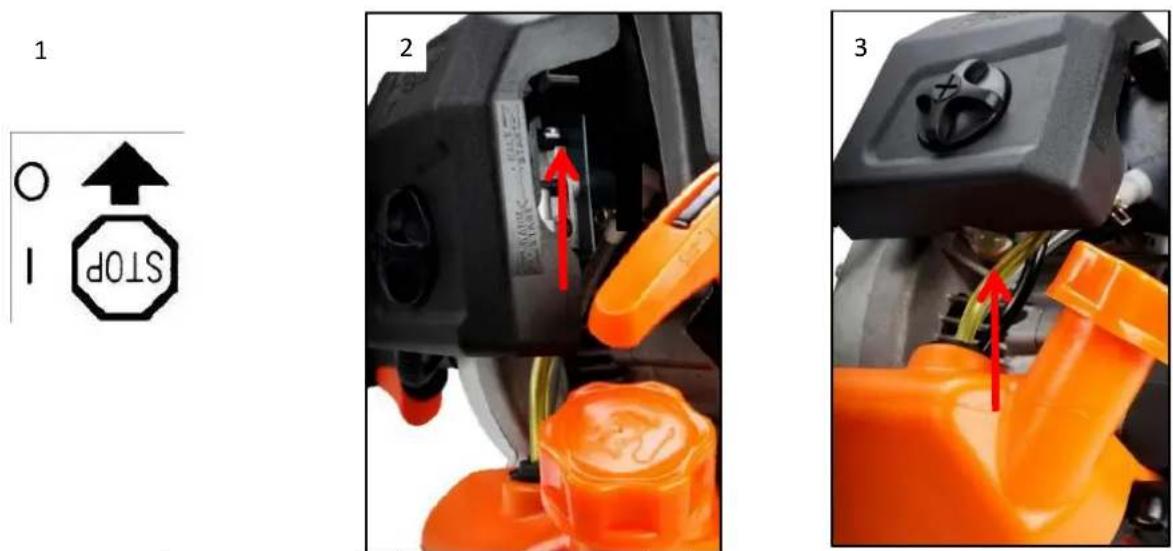

Deslize o interruptor de paragem do motor na pega direita para posicionar I Deslize o interruptor para a posição 0, você não terá faísca e o motor não será capaz de ligar

2. Ajuste a alavanca para a aba de arranque (Engasgo) subir em

3. Pressione a bomba do carburador aprox. 8-10 vezes (até que a gasolina flua na linha)

4. Puxe a corda de arranque com um curso curto até que a resistência seja sentida

(cerca de 100mm). Uma tração contínua, especialmente rápida, proporcionará uma faísca forte e ligará o motor

5. Em seguida, ajuste a alavanca para a aba de arranque (estrangulamento) para a posição

6. Deixe o motor aquecer durante alguns minutos em marcha lenta sem carga

NOTA: Se a máquina não iniciar após repetidas tentativas, consulte os capítulos de resolução de problemas. NOTA: Puxe sempre a corda de arranque para fora. Puxar o motor de arranque num ângulo faz com que a corda se esfregue contra o ilhó. A tração diagonal pode levar ao desgaste ou quebra do guincho da corda de arranque. Segure sempre a pega de arranque quando a corda se retrai. Nunca permita que a corda seja atirada para trás a partir de uma posição puxada. Isto pode danificar o dispositivo de arranque.

110. Arranque a quente da máquina

1. Coloque a máquina sobre uma superfície firme e plana.

2. Mova o interruptor de paragem do motor para a posição I

3.Deslize o bloqueador para a posição "WARM START"

4. Puxe a corda de arranque com um curso curto até que a resistência seja sentida

(cerca de 100mm). Uma tração contínua, especialmente rápida, proporcionará uma faísca forte e ligará o motor Se a máquina não arrancar, prossiga novamente de acordo com "Arranque a frio da máquina"

Desbloqueie o acelerador. Permitir que a máquina volte à marcha lenta. Pressione o interruptor de paragem do motor na pega para cima até a máquina parar. Se estes não pararem, puxe a vela de ignição em caso de emergência. Nunca deixe a máquina sozinha durante a execução.

Antes de utilizar a sua máquina, leia as notas dos capítulos 3 e 4 deste manual. ATENÇÃO ACABAMENTO SEMPRE COM ALTAS ROTAÇÕES DO MOTOR. Não execute a máquina lentamente no início ou no modo de corte. MANTENHA SEMPRE A SUA DISTÂNCIA NA ÁREA DE TRABALHO de latas, garrafas, pedras, etc. Objetos giratórios podem causar ferimentos graves aos usuários ou espectadores e danificar a máquina. Se um objeto for acidentalmente atingido, desligue imediatamente a MÁQUINA e verifique a máquina. Nunca faça funcionar a máquina com peças danificadas ou defeituosas. NÃO utilize a máquina para qualquer outro fim que não seja aparar gramíneas. Nunca levante a cabeça de corte de nylon acima da altura do joelho durante a operação. Não faça funcionar a máquina em declive se houver probabilidade de deslizar ou perder estabilidade.Manual_FX-FSR152_Int24_rev08

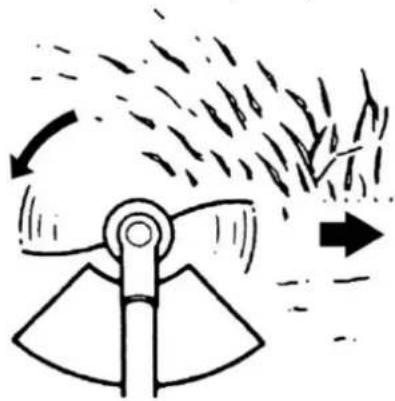

Lembre-se sempre que a ponta do fio corta. Você obterá melhores resultados se não empurrar para a área de corte. Deixe o dispositivo aparar ao seu próprio ritmo Segure a máquina para que a cabeça da rosca não toque no solo e esteja inclinada cerca de 20 graus na direção do balanço. Você pode facilitar as coisas para si mesmo cortando da direita para a esquerda

CUIDADO: Remova regularmente os depósitos de relva para evitar o sobreaquecimento do eixo motriz. Os depósitos de grama ocorrem quando as fibras da erva daninha se enroscam em torno da onda sob o escudo protetor. Isso evita que o eixo esfrie corretamente. Remova os depósitos de grama com uma chave de fenda ou ferramenta semelhante somente quando a máquina estiver desligada.

Se a máquina foi devidamente equipada com um escudo protetor e uma cabeça de corte de nylon, sua máquina irá aparar ervas daninhas inestéticas e grama alta de grande diâmetro em áreas ao longo de cercas, paredes, propriedades e ao redor de árvores. NOTA: Preste especial atenção ao corte em paredes de tijolo ou pedra, etc., o que leva a um rápido desgaste dos fios.

Balançar a cabeça de corte de nylon do aparador horizontalmente de um lado para o outro. Não incline a cabeça de corte de nylon durante o trabalho. Para uma altura de corte correta, corte com antecedência em uma área de teste. Mantenha a cabeça de corte de nylon no mesmo nível para uma profundidade de corte uniforme.

CORTE EM TORNO DE ÁRVORES

Aparar em torno de troncos de árvores com uma aproximação lenta; O fio não deve colidir com o tronco da árvore. Caminhe ao redor da árvore da esquerda para a direita. Aproxime-se de grama ou ervas daninhas com a ponta do fio.Manual_FX-FSR152_Int24_rev08

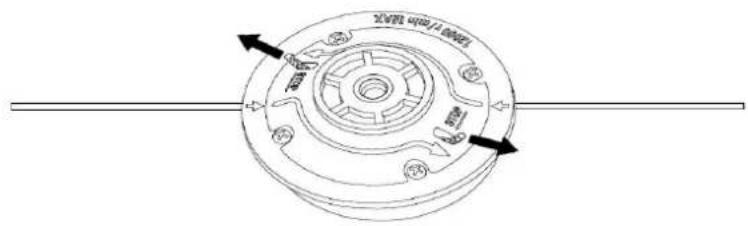

2. Coloque o aparador no chão de modo a que o eixo motriz com a bobina fique exposto e

desmonte a cabeça de nylon

3. Pegue uma rosca de 3mm e um comprimento de 285mm. Por favor, não use uma rosca mais

longa, pois isso pode afetar o desempenho de corte

4. Empurre o fio para dentro do orifício do carretel de linha com força até que saia do outro lado

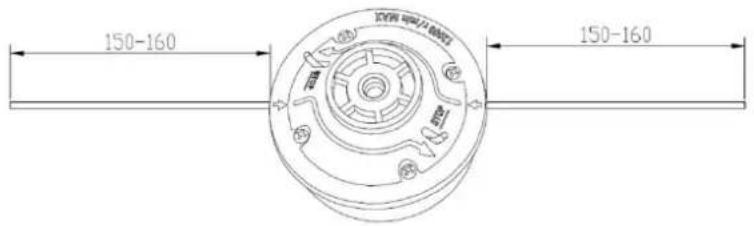

5. Deixe a rosca se projetar cerca de 150-160mm em ambas as extremidades

6. Se a rosca for muito curta, basta puxá-la para fora com força e equipar a cabeça da rosca com

uma rosca mais longaManual_FX-FSR152_Int24_rev08

114. Cronograma de manutenção

Devem ser efetuados controlos e ajustamentos regulares para garantir que o motor a gasolina mantém o seu desempenho. A manutenção regular também garante uma vida útil a longo prazo. Consulte a tabela seguinte para obter informações sobre o ciclo de manutenção regular.

Componente Wartungszyklus Qualquer utilização Todos os meses ou 10h A cada 3 meses ou 25 horas A cada 6 meses ou 50h De 12 em 12 meses ou 100h A cada 2 anos ou 300h Filtro de ar

Velas de ignição (opcional) Limpeza

Elementos de fixação , tais como porcas e parafusos Verificar (apertar se necessário)

Marcha lenta sem carga Verificar e ajustar

Câmara de combustão Limpeza

Combustível Verificar

Tanque de gás Verificar

Linha de combustível Verificar

Todos os anos (substituir, se necessário)

ADVERTÊNCIA a. Aumente os intervalos de manutenção se o trabalho for realizado em ambientes poeirentos. Não. Todas as operações de manutenção – exceto as indicadas no manual do proprietário Os trabalhos devem ser realizados por pessoal de manutenção qualificado

Limpeza do filtro de ar CUIDADO: Nunca ligue o motor sem o filtro de ar. Um filtro de ar sujo exerce pressão sobre a potência do motor, aumenta o consumo de combustível e dificulta o arranque. Se notar uma perda de potência do motor:Manual_FX-FSR152_Int24_rev08

1 Retire o parafuso da tampa do filtro e retire o filtro. 2 Limpe o filtro com água e sabão. Nunca use gasolina ou benzeno! 3 Deixe o filtro secar ao ar. 4 Substitua o filtro e fixe a tampa do filtro com o parafuso. Manutenção de Velas de ignição Para assegurar o funcionamento normal do motor, a distância de ignição de 0,6 -0,7 mm deve ser mantida e isenta de depósitos de carbono. Faça sempre o seguinte com o motor desligado:

1. Desligue cuidadosamente o conector da vela de ignição. Não puxe o cabo, mas diretamente na ficha

(virar ligeiramente para a esquerda e para a direita é mais fácil de puxar)

2. Use a chave de ignição incluída para desenroscar a vela de ignição

3. Inspecione visualmente a vela de ignição quanto a danos e queima de eletrodos,

Remover os depósitos de carvão 4º. Verifique a folga com um medidor de amortecimento e dobre o elétrodo para a distância correta de 0,6 a 0,7 mm

5. Verifique a lavadora de velas de ignição e rode a vela com 9,8-11,8 Nm de binário

6. Reinstale a tampa de ignição na vela de ignição

ADVERTÊNCIA A vela de ignição deve ser aparafusada e, caso contrário, o motor funcionará quente e será danificado. Afiação de facas de proteção

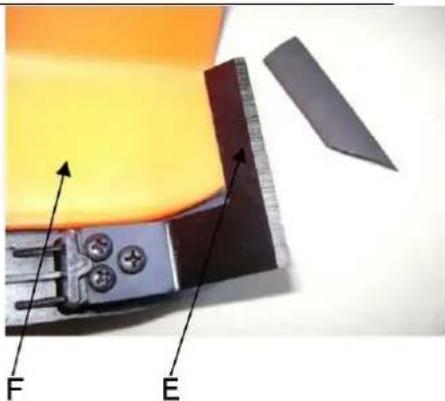

2. Aperte a faca em uma viseira. Afie facas com uma

lima plana. Por favor, certifique-se de manter o ângulo da borda de corte. Mova a faca de afiação apenas numa direção durante o processo de afiação. Filtro de combustível Caso o depósito esteja vazio, verifique se o filtro de combustível está entupido A maneira mais fácil de usar uma chave Allen é retirar o filtro de combustível dentro do tanque, incluindo a mangueira, e substituí-lo ou limpá-lo, se necessário.

115. Armazenamento da máquina

AVISO: Se não seguir estes passos, pode formar-se placa bacteriana no carburador. Isto dificulta o arranque mais tarde e causa danos permanentes

1. Execute todas as manutenções gerais listadas na secção de manutenção do seu

3. Escorra o combustível do reservatório de combustível.

4. Depois que o combustível for drenado, ligue a máquina.

5. Deixe a máquina em marcha lenta sem carga até que a máquina pare sozinha. Isto limpa o

carburador de combustível.

6. Deixe a máquina arrefecer (cerca de 5 minutos).

7. Use uma chave de vela de ignição, remova a vela de ignição.

8. Despeje 1 colher de chá de óleo limpo de 2 tempos na câmara de combustão. Puxe a corda de

arranque lentamente várias vezes para revestir componentes internos. Substitua a vela de ignição.

9. Guarde a máquina num local fresco e seco, longe de qualquer fonte de ignição, como um

queimador de óleo, esquentador, etc.

PROTEÇÃO DOS TRANSPORTES

Certifique-se de que a máquina está bem segura durante o transporte para evitar perda de combustível, danos ou ferimentos.Manual_FX-FSR152_Int24_rev08

116. Solução de problemas

1. Dificuldades com o comissionamento

Localização Causa Solução Sem faísca

Vela de ignição Depósito de carbono entre os díodos da vela de ignição Limpe a vela de ignição. Ajuste de folga 0.6~0.7mm, substitua a vela de ignição Outros Bobina de ignição defeituosa, íman do volante de inércia demasiado fraco Substitua a bobina de ignição ou o volante de inércia Faísca fraca

Compressão muita gasolina na câmara de combustão, combustível ruim ou água no tanque Retire a vela de ignição e deixe secar, substitua o combustível. O carburador já não bombeia óleo. Linha petrolífera bloqueada Limpeza do carburador e limpeza das linhas

fornecimento normal de petróleo, mas fraca compressão Anéis de pistão gastos, vela de ignição não aparafusada e cabeça do cilindro não apertada, folga da válvula ou tempo de ignição errado. substituir, apertar, substituir ou ajustar fornecimento normal de petróleo e boa faísca Contacto deficiente entre a tampa da ignição e a vela de ignição troca ou cheque

2. Dificuldades durante o funcionamento

Localização Causa Solução O motor não atinge a velocidade O bloqueador está na posição "COLD START", o sistema de escape entope sem fornecimento de ar, elementos móveis desgastados, faísca de ignição fraca folga de válvula muito grande, cabeça do cilindro calmante Abrir o bloqueador, substituir o sistema de escape, verificar ou substituir a bobina de ignição, ajustar o volante de ignição, vela de ignição Fuga de fluidos operacionais Linhas para o espaçamento da vela de ignição do entupimento do carburador incorretamente Substitua tubos e carburador ajuste o tamanho da folga Motor- Ruídos Posição de estrangulamento errada, Árvore de cames danificada Verificar/substituir árvore de cames Vazamento do carburador Avaria da válvula de retenção na tampa do combustível Substitua a tampa do combustível Junta do carburador desgastada Substitua o carburador ou a juntaManual_FX-FSR152_Int24_rev08

Se nenhuma solução de problemas resolver o problema, entre em contato diretamente com seu revendedor ou com o fabricante. Utilize apenas peças originais aprovadas pelo fabricante, caso contrário existe um risco de perigo.

117. Atendimento ao cliente

Tenha o seu dispositivo comprado reparado apenas por especialistas qualificados e apenas com peças de reposição originais. Isso garante que a segurança do dispositivo seja mantida. Entre em contato diretamente com o fabricante FUXTEC GmbH a qualquer momento sobre trabalhos de manutenção e aquisição de peças de reposição na www.fuxtec.de

O período de garantia é de 24 meses a partir da data de compra. Mantenha o seu comprovativo de compra seguro. Excluem-se da garantia peças de desgaste e danos devido ao uso indevido, uso da força, alterações técnicas, uso de acessórios errados ou peças de reposição não originais e tentativas de reparo por pessoal não qualificado. As reparações ao abrigo da garantia só podem ser efetuadas por concessionários especializados autorizados.

119. Aviso de eliminação

Entre em contato com o município local para o descarte do dispositivo. Para fazer isso, descarte todos os materiais operacionais, como gasolina e óleo, com antecedência.Manual_FX-FSR152_Int24_rev08 166

120. Declaração UE de conformidade

que a máquina a seguir está em conformidade com os requisitos essenciais relevantes de segurança e saúde das diretivas CE devido ao seu design e design, bem como na versão que colocamos no mercado. Nome da máquina: Cortador de escova com rodas Máquina: FX-FSR152 Marca registada: FUXTEC Consumo de energia/deslocamento 51,7cm³ Nível de potência sonora medido LWA = 108,8dB Nível de potência sonora garantido LWA=115dB Procedimento de conformidade 2000/14/CE em conformidade com o anexo V Orientações relevantes da CE:

Diretiva CE de Máquinas 2006/42/CE Diretriz CE sobre Compatibilidade Eletromagnética (EMC) 2004/108/CE Guia CE de Emissões Sonoras (2000/14/CEE & 2005/88/CE) Diretiva 97/68/CE relativa às emissões (2010/26/UE) harmonizado Normas:

Nome e endereço da pessoa autorizada a compilar a documentação técnica estabelecida na Comunidade
