Producttype	Thermische bosmaaier op wielen (gazonmaaier)
Merk	Fuxtec
Model	FX-FSR152
Motortype	2-takt, luchtgekoeld
Cilinderinhoud	51,7 cm³
Maximaal vermogen	2,2 kW bij 7500 min⁻¹
Maximaal motortoerental	9000 min⁻¹
Stationair toerental	3000 min⁻¹
Droog gewicht	13,5 kg
Tankinhoud	0,85 L
Brandstofverbruik	0,89 kg/h (ISO 8893)
Diameter snijdraad	3 mm
Lengte snijdraad	285 mm (dubbel draad)
Geluidsdrukniveau	88 dB(A)
Gegarandeerd geluidsvermogen	115 dB(A)
Trilling aan handgrepen	6,822 m/s² (k=1,5 m/s²)
Aantal handgrepen	2
Brandstoftype	2-takt mengsel (40:1)
Draairichting	Tegen de klok in
Snij-inrichting	Dubbel nylon draad
Hoogteverstelling	Ja (3 standen)
Garantie	24 maanden

Veelgestelde vragen - FX-FSR152 Fuxtec

Welk brandstoftype moet ik gebruiken voor de FX-FSR152?

Gebruik een mengsel van loodvrije benzine en 2-takt motorolie in een verhouding van 40:1. Voor het eerste gebruik wordt een verhouding van 25:1 aanbevolen. Gebruik nooit pure benzine.

Hoe start ik de koude motor?

Zet de schakelaar op 'I', de choke op 'KALT START', pomp de primerbal 8 tot 10 keer, trek dan snel aan het startkoord tot weerstand. Zodra de motor reageert, zet de choke op 'WARM START' en trek opnieuw.

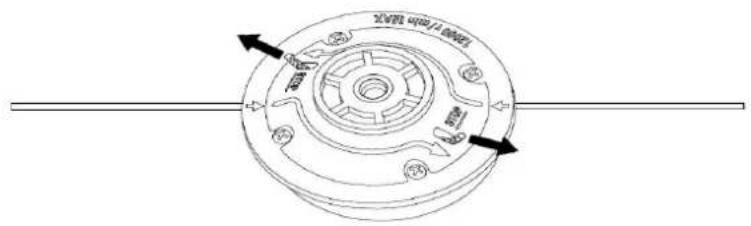

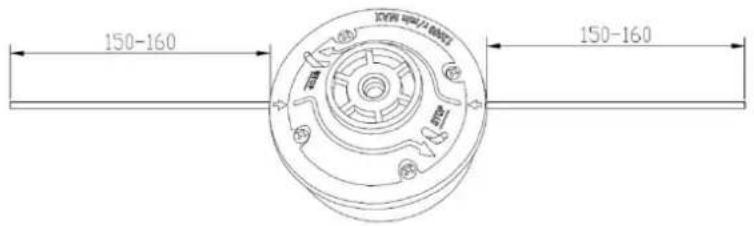

Hoe vervang ik de snijdraad?

Zet de motor uit. Demonteer de snijkop. Neem een draad van 3 mm diameter en 285 mm lengte. Duw de draad in het gat van de spoel tot hij aan de andere kant uitkomt. Laat ongeveer 150-160 mm aan elke kant uitsteken.

Wat is de garantieperiode?

De garantie is 24 maanden vanaf de aankoopdatum. Bewaar uw aankoopbon. Slijtageonderdelen en schade door oneigenlijk gebruik zijn uitgesloten.

Hoe reinig ik het luchtfilter?

Verwijder de schroef van het filterdeksel en haal het filter eruit. Reinig het met water en zeep (geen benzine). Laat aan de lucht drogen voordat u het terugplaatst.

Welke afstand voor de bougie?

De afstand moet tussen 0,6 en 0,7 mm liggen. Gebruik een voelmaat om te controleren en pas aan door de elektrode te buigen.

Hoe bewaar ik de machine voor lange tijd?

Tap de brandstoftank leeg, laat de motor vervolgens draaien tot hij stopt. Verwijder de bougie, giet een theelepel 2-takt olie in de cilinder, trek langzaam aan het startkoord, plaats de bougie terug. Bewaar op een koele, droge plaats.

Wat is het gegarandeerde geluidsvermogen?

Het gegarandeerde geluidsvermogen (L_WA) is 115 dB(A). Het gemeten geluidsdrukniveau is 88 dB(A). Draag altijd gehoorbescherming.

Welke snijdiameter?

De snijdiameter is niet expliciet vermeld in de handleiding, maar de gebruikte snijdraad heeft een diameter van 3 mm en een lengte van 285 mm, wat een snijdiameter van ongeveer 285 mm geeft voor de dubbele draad.

Hoe stel ik de snijhoogte in?

De machine heeft een hoogteverstelling. Gebruik de schroeven van gaten A, B of C op de onderste buis om de hoogte aan te passen. Draai de schroeven na het instellen met de hand aan.

GEBRUIKSAANWIJZING FX-FSR152 Fuxtec

1. Specificaties .... 168
2. Symbolen en veiligheidsinstructies op de machine....169
3. Beoogd gebruik en algemene veiligheidsinstructies 172
4. Opmerkingen voor accessoires....174
5. Symbolen op de machine....175
6. Overzicht van componenten....176
7. Montage van de machine ....177
8. Brandstoffen 180
9. Koude start van de machine 182
10. Warme start van de machine .... 183
11. Stop de machine .... 183
12. Technieken voor trimmen....183
13. Nylondraad vervangen....185
14. Onderhoudsschema....186
15. Opslag van de machine....188
16. Probleemoplossing 189
17. Klantenservice....190
18. Garantie .... 190
19. Kennisgeving van verwijdering .... 190
20. EU-verklaring van overeenstemming....191

SVENSK VERSION....192

ORIGINELE GEBRUIKSAANWIJZING

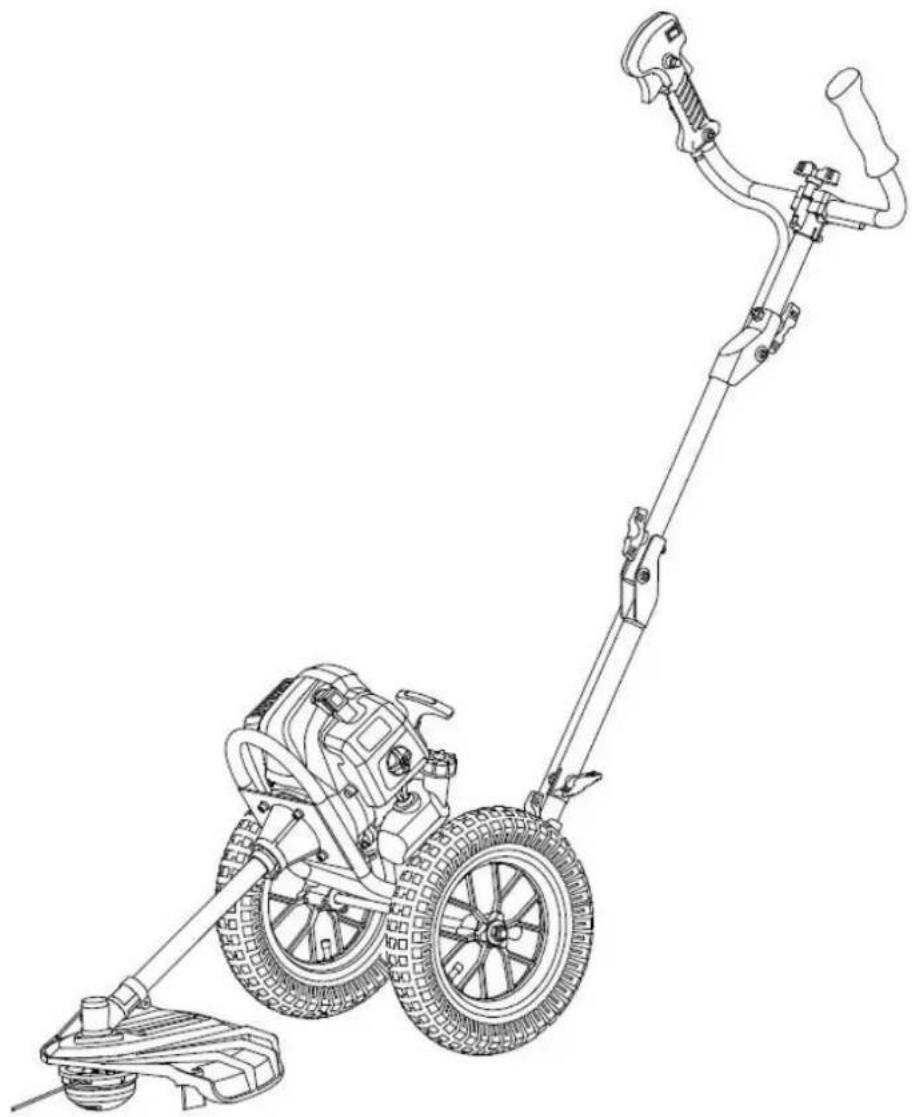

Bosmaaier op wielen

FX-FSR152

Uw nieuwe apparaat is zo ontwikkeld en ontworpen dat het voldoet aan de hoge normen van FUXTEC, zoals gebruiksgemak en gebruikersveiligheid. Als het goed wordt behandeld, zal dit apparaat u jarenlang goed van dienst zijn.

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij het apparaat gebruikt.

FUXTEC GMBH, KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

We streven ernaar om onze producten continu te verbeteren. Daarom kunnen technische gegevens en afbeeldingen worden gewijzigd!

1. Specificaties

Type	FX-FSR152
Motor	luchtgekoeld; 2-takt
Cilinderinhoud	51,7 cm3
Maximaal uitgangsvermogen (kW)(in overeenstemming met ISO 8893)	2.2kW / 7.500min-1
Maximaal toerental van de motor	9.000^min-1
Onbelast toerental van de machine	3.000^min-1
LPA op de cabine	88 dB(A) (K=3dB)
Gemeten LWA volgens ISO 10884	108,8 dB(A) (K = 3dB)
Gegarandeerde LWA	115dB(A)
Maximale trillingswaarden bij elke beweging	6.822 m/s2k=1.5m/s2
Diameter van de draden	3mm
Draairichting van de snij-inrichting	linksom
Aantal handvatten	2 stuks
Droog gewicht (zonder brandstof, snijset, draagriem)	13,5 kg
Inhoud brandstoftank (L)	0,85
Brandstofverbruik (kg/u) (in overeenstemming met ISO 8893)	0.89
Specifiek brandstofverbruik (g/kWh) (in overeenstemming met ISO 8893)	630
Vergasser	Diafragma
Ontsteking	CDI
Motor	TT1E44F-5

122. Symbolen en veiligheidsinstructies op de machine

	WAARSCHUWING! ONJUISTE TOESTAND KAN LEIDEN TOT: ERNSTIG LETSEL
	LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.
	DRAAG ALTIJD OOGBESCHERMING, GEHOORBESCHERMING EN HOOFDBESCHERMING
	DRAAG VOETBESCHERMING.
	DRAAG HANDSCHOENEN (Scherpe rand!).
	HET AANRAKEN VAN HET DRAAIENDE MES IS VERBODEN, LETSEL
	HOUD ALTIJD 15 METER AFSTAND VAN ANDERE PERSONEN AFSTAND
	HET GEGARANDEERDE GELUIDSNIVEAU VOLDOET AAN DE WETTELIJKE RICHTLIJNEN VOOR GELUID
	WAARSCHUWING VOOR RONDVLIEGENDE VOORWERPEN

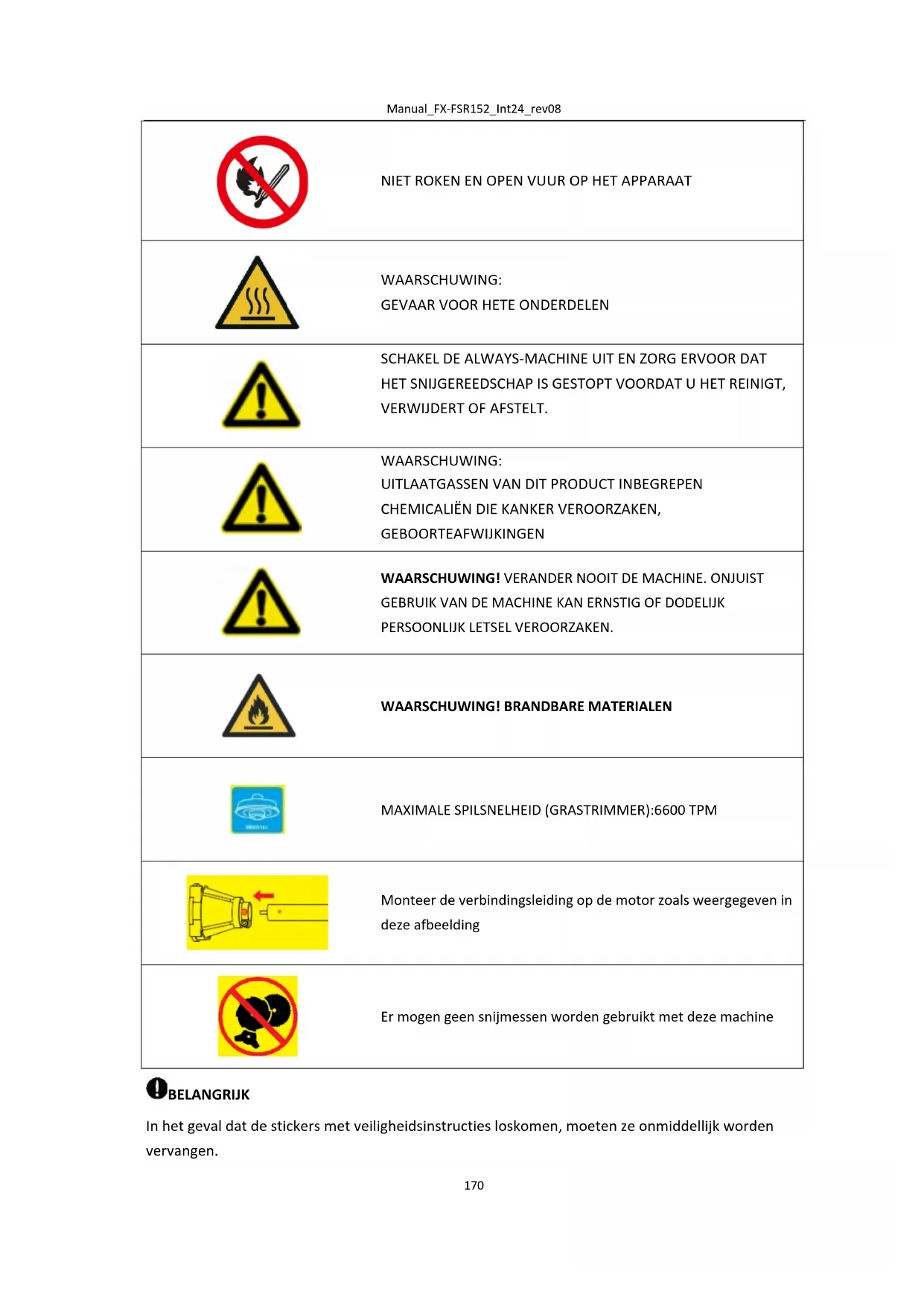

	NIET ROKEN EN OPEN VUUR OP HET APPARAAT
	WAARSCHUWING:GEVAAR VOOR HETE ONDERDELEN
	SCHAKEL DE ALWAYS-MACHINE UIT EN ZORG ERVOOR DAT HET SNIJGEREEDSCHAP IS GESTOPT VOORDAT U HET REINIGT, VERWIJDERT OF AFSTELT.
	WAARSCHUWING:UITLAATGASSEN VAN DIT PRODUCT INBEGREPENCHEMICALIËN DIE KANKER VEROORZAKEN,GEBOORTEAFWIJKINGEN
	WAARSCHUWING! VERANDER NOOIT DE MACHINE. ONJUIST GEBRUIK VAN DE MACHINE KAN ERNSTIG OF DODELIJK PERSOONLIJK LETSEL VEROORZAKEN.
	WAARSCHUWING! BRANDBARE MATERIALEN
	MAXIMALE SPILSNELHEID (GRASTRIMMER):6600 TPM
	Monteer de verbindingsleiding op de motor zoals weergegeven in deze afbeelding
	Er mogen geen snijmessen worden gebruikt met deze machine

BELANGRIJK

In het geval dat de stickers met veiligheidsinstructies loskomen, moeten ze onmiddellijk worden vervangen.

Sta niet toe dat anderen deze machine gebruiken, tenzij ze volledig zijn geïnstrueerd, de handleiding van de machine hebben gelezen en begrepen en zijn getraind in de bediening van de machine.

Langdurig gebruik van de machine stelt de gebruiker bloot aan trillingen die kunnen leiden tot wittevingerziekte (syndroom van Raynaud) of carpaal tunnelsyndroom. Deze aandoening vermindert het vermogen van de hand om temperatuur te voelen en te

reguleren, veroorzaakt gevoelloosheid en warmtesensaties en kan leiden tot zenuw- en bloedsomloopschade en weefselsterfte.

Niet alle factoren die leiden tot wittevingerziekte zijn bekend, maar koud weer, roken en andere ziekten die de bloedvaten en de bloedcirculatie aantasten, evenals grote of langdurige stress door trillingen worden genoemd als factoren bij de ontwikkeling van wittevingerziekte. Om het risico op wittevingerziekte en carpaal tunnel syndroom te verminderen, moet u rekening houden met het volgende:

• Draag handschoenen en houd je handen warm
  • Neem regelmatig een pauze

Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom niet uitsluiten. Langdurige en regelmatige gebruikers wordt daarom geadviseerd om de conditie van uw handen en vingers nauwlettend in de gaten te houden. Zoek onmiddellijk medische hulp als een van de bovenstaande symptomen optreedt.

Het geluid van het gereedschap kan uw gehoor beschadigen. Draag geluidsisolatie (Oropax of oorkappen) om het te beschermen. Langdurige en regelmatige gebruikers wordt geadviseerd om hun gehoor regelmatig te controleren. Wees vooral waakzaam en voorzichtig bij het

dragen van gehoorbescherming, omdat dit uw vermogen om waarschuwingen (oproepen, alarmen, enz.) te horen, beperkt.

WAARSCHUWING: Een zekere mate van blootstelling aan lawaai van dit apparaat is

onvermijdelijk. Stel luidruchtig werk uit tot toegestane en aangewezen tijden. Houd indien nodig rusttijden aan en beperk de werktijd tot het absolute minimum. Voor hun persoonlijke bescherming en de bescherming van personen in de buurt moet geschikte gehoorbescherming worden gedragen.

123. Beoogd gebruik en algemene veiligheidsinstructies

Deze machine mag alleen worden gebruikt voor het maaien of trimmen van gras, onkruid en kreupelhout. Nooit voor andere doeleinden gebruiken, dit kan ernstig letsel veroorzaken!

De juiste veiligheidsinstructies moeten in acht worden genomen. STEL UZELF OF ANDEREN NIET BLOOT AAN GEVAAR. Volg deze algemene veiligheidsinstructies:

• Draag altijd een veiligheidsbril ter bescherming van de ogen. Lang haar moet naar achteren worden vastgebonden. Draag geen losse kleding of sieraden die verstrikt kunnen raken in bewegende delen van de machine. Er moeten altijd veilige, sterke en antislip veiligheidsschoenen worden gedragen. Het wordt aanbevolen om benen en voeten volledig te beschermen om zichzelf te beschermen tegen rondvliegende voorwerpen tijdens het gebruik
• Controleer de hele machine op losse onderdelen (moeren, bouten, schroeven, enz.). Onderhoud of vervang indien nodig voordat u de machine gebruikt. Gebruik met deze aandrijfkop geen andere accessoires dan die welke door de fabrikant worden aanbevolen. Als u dit niet doet, kan dit leiden tot ernstig letsel bij de gebruiker of omstanders, evenals schade aan de machine

• Houd de handgrepen vrij van olie en brandstof
- Gebruik altijd correct gemonteerde handgrepen bij het snijden
- Rook niet tijdens het mengen van de brandstof of het vullen van de tank
- Meng geen brandstof in een afgesloten ruimte of in de buurt van open vuur. Zorg voor voldoende ventilatie
- Meng en bewaar het brandstofmengsel in een geëtiketteerde container die volgens de lokale regelgeving is goedgekeurd voor dergelijk gebruik

- Verwijder nooit de dop van de brandstoftank terwijl de machine draait

- Gebruik de machine niet in gesloten ruimtes of gebouwen. Uitlaatgassen bevatten gevaarlijke koolmonoxide

- Gebruik de machine niet als deze beschadigd is. Verwijder nooit de beschermkappen van de machine. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de bediener of toeschouwers, evenals schade aan de machine

- Controleer het te snijden gebied en verwijder eventuele resten die verstrikt kunnen raken in de nylon snijkop. Verwijder ook alle mogelijke voorwerpen die de machine tijdens het snijden zou kunnen rondslingeren

- Laat de machine nooit onbeheerd achter - Rek je niet te ver naar voren uit. Zorg te allen tijde voor een stevige stand en evenwicht.

- Kinderen hebben geen toegang tot de machine. Toeschouwers moeten op een veilige afstand van minimaal 15 meter van het werkgebied staan

- Houd uw handen en voeten tijdens het werkproces uit de buurt van de nylon snijkop

- Gebruik de machine niet als u moe of ziek bent of onder invloed bent van medicijnen, drugs

of alcohol

• Gebruik een onbeschadigde nylon snijkop. Als u een rots of een ander obstakel raakt, stop dan de machine en controleer de nylon snijkop. Een defecte of ongebalanceerde nylon snijkop mag nooit worden gebruikt
• Voordat u begint, na een storing of botsing, moet u het apparaat controleren en ervoor zorgen dat het in goede staat verkeert
• Aandacht! Lokale regelgeving kan het gebruik van de machine beperken
• Houd het apparaat altijd in goede staat met het snijgereedschap. Houd er rekening mee dat onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen kan leiden tot schade aan het apparaat en ernstig letsel voor de persoon die ermee werkt
• Zet het apparaat tijdens transport goed vast om brandstofverlies, schade aan het apparaat en letsel te voorkomen.
• Controleer bij machines met een koppeling regelmatig of de snijaccessoires stoppen met draaien wanneer de motor stationair draait
• Controleer de machine voor elk gebruik op losse bevestigingsmiddelen, brandstoflekken, beschadigde onderdelen, enz.
• Het is noodzakelijk om voldoende pauzes te nemen
• Bewaar de machine niet in een afgesloten ruimte waar brandstofdampen een open vuur kunnen bereiken van de warmwaterboilers, ovens, enz. Bewaar de machine in een goed geventileerde ruimte
• BELANGRIJK: Zorg er bij het tanken van brandstof voor dat de machine is uitgeschakeld en afgekoeld. Tank nooit als de machine draait of heet is. Als er benzine is gemorst, veeg deze dan op voordat u de machine start

124. Opmerkingen voor accessoires

• Zorg ervoor dat uw product alleen is uitgerust met originele accessoires. Gebruik alleen originele onderdelen die door de fabrikant zijn voorgeschreven. Het gebruik van andere accessoires of accessoires kan letsel bij gebruikers en schade aan de machine veroorzaken
• Reinig de motor volledig, vooral de brandstoftank en het luchtfilter. Na gebruik van het apparaat moeten alle brandstoffen worden verwijderd
• Als u als toeschouwer een gebruiker van de machine benadert, trek dan zorgvuldig hun aandacht en bevestig dat de gebruiker de machine stopt. Laat de gebruiker niet schrikken of afleiden, anders kunt u een onveilige situatie veroorzaken
• Raak de nylon snijkop nooit aan als de machine draait. Als het nodig is om de beschermkap of het snijgereedschap te vervangen, zorg er dan voor dat de machine en de snijgereedschappen tot stilstand zijn gekomen
• De machine moet UIT staan voordat u het werkgebied van de machine wijzigt
• Laat de machine indien nodig repareren door een erkende dealer. Als de machine defect is, laat deze dan niet verder draaien
• Raak bij het starten of bedienen van de machine nooit hete onderdelen zoals de uitlaat, bougiekabels of bougie aan
• Nadat de machine is gestopt, is de uitlaat nog heet. Plaats de machine nooit in de buurt van brandbare materialen (droog gras, ontvlambare gassen of ontvlambare vloeistoffen, enz.)
• Let er vooral op dat bij gebruik in de regen of direct na de regen de grond glad kan zijn
• Als u glijdt of op de grond valt, laat dan de gashendel onmiddellijk los
• Voordat u een verstopping verwijdert, moet u de machine stoppen en de bougiestekker loskoppelen. Voordat u de machine afstelt of repareert, moet u ervoor zorgen dat de machine is uitgeschakeld en de bougieconnector is verwijderd.
  • Pas op dat u de machine niet tegen obstakels stoot
• Als de machine voor langere tijd wordt opgeslagen, tap dan de brandstof af uit de brandstoftank en carburateur, reinig de onderdelen, zet de machine op een veilige plaats en zorg ervoor dat de machine volledig is afgekoeld
• Voer constante controles uit voor een veilige en efficiënte werking van de machine. Neem voor een volledige controle contact op met een gespecialiseerde werkplaats
  • Houd de machine uit de buurt van vuur of vonken
• Wees voorzichtig bij het gebruik ervan. Er zijn risico's van terugslag en terugslag

125. Symbolen op de machine

⚠ WAARSCHUWING

◆ Voor een veilige bediening en onderhoud zijn er symbolen op de machine aangebracht. Houd u aan de instructies om fouten te voorkomen

De vulopening "Benzine/2-takt oliemengsel 1/40"

Positie: Tankdop

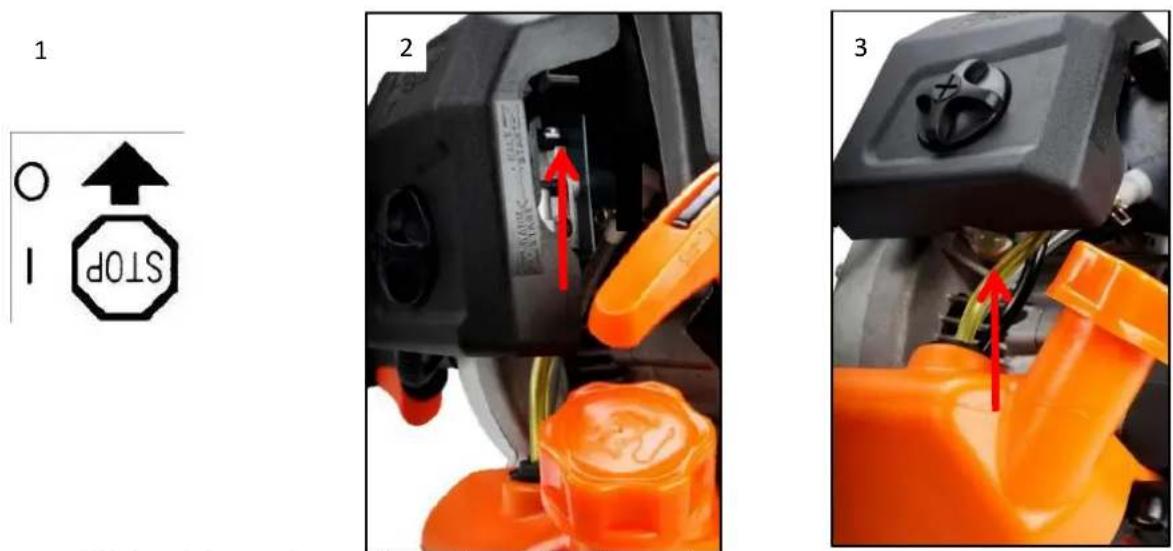

Zet de schakelaar op " | " Positie, wanneer de motor start.

Zet de schakelaar in de stand "O", de motor zal stoppen.

Positie: rechter handgreep (aan de linkerkant)

Chokehendel in deze stand sluit de carburateur

Positie: Luchtfilterdeksel

Chokehendel in deze stand betekent dat de carburateur open staat

Positie: Luchtfilterdeksel

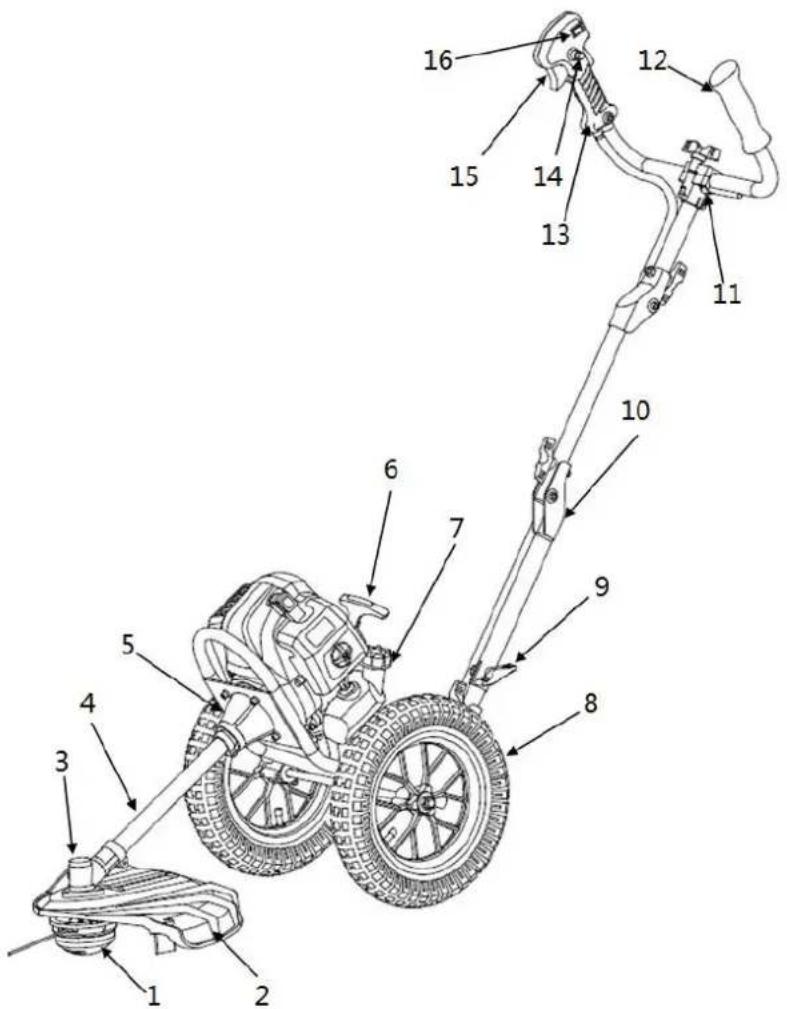

126. Overzicht van componenten

1. Kop met nylon draad
2. Schild
3. Overdracht
4. Aandrijfas
5. Kupplungsglocke
6. Starterseilzug
7. Tank
8. Wiel
9. Verbinden
10. Drehverbinder
11. Handvat Connector
12. linker-Handgriff
13. Rechter handgreep
14. Gasbarrière*
15. Wurgen
16. Start/stop-schakelaar

*14 Gasklepvergrendeling voorkomt
onbedoeld accelereren van de motor. De gashendel kan alleen worden ingedrukt als de gashendel wordt ingedrukt

127. Montage van de machine

1. Plaats het handvat in de meegeleverde houder en bevestig het met de getoonde clip en de bijbehorende vleugelschroef.
2. Bevestig de handgreep met behulp van de juiste schroef (1) en moer (2)
3. Verwijder de sproeiers van het deksel
4. Monteer de wielen aan beide zijden door de getoonde onderdelen in de volgende volgorde te bevestigen: band (2) – moer (1). Draai vervolgens de moer (1) vast.

■ Installatie van het beschermschild

Bevestig het beschermschild (5) en de transmissiekap (4) met de meegeleverde schroeven (3) aan de transmissie (6) en draai deze schroeven vast.

■ Montage van de lijnkop

Plaats de beugel (2) op de as onder het beschermschild (5) Gebruik het meegeleverde gereedschap om de tandwieleenheid op zijn plaats te vergrendelen en draai de draadkop met de hand vast (let op: linkse schroefdraad)

■ Montage aandrijfbuis

Schuif de as in de koppelingskast. Zorg ervoor dat het gat op de as zich aan de schroefzijde van de

behuizing bevindt en draai de schroef vast.

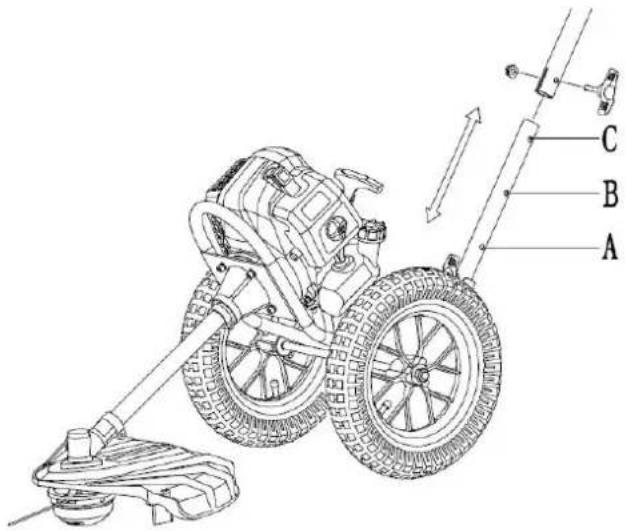

■ In hoogte verstelbaar

TIP

Dit apparaat heeft de mogelijkheid om in hoogte te worden aangepast aan verschillende gebruikers en zo voor betere werkomstandigheden te zorgen.

Gebruik de schroeven van de gaten A, B, C op de onderste buis en stel de machine in op uw hoogte door de schroeven met de hand vast te draaien.

1. Gebruik voor het verbinden van afzonderlijke elementen de vleugelschroef en de antislipmoer.
2. Steek de schroef van de vleugel door het daarvoor bestemde geleidingsgat van de stang zoals afgebeeld. Het uiteinde van de vleugelschroef past in het boogvlak van de stang.
3. Schroef eerst de moer op de schroef en pas vervolgens het vlak van het ijzeren stuk aan.
4. Draai vervolgens de duimschroef met de hand naar rechts totdat het vlak van de schroef in lijn is met het ijzeren oppervlak en draai deze vast zonder deze los te draaien.
5. Zorg ervoor dat het vlak van de duimschroef stevig vastzit aan het ijzeren oppervlak en niet los zit. Volg de installatiestappen 1-4 en installeer de andere 2 plaatsen op volgorde.

128. Brandstoffen

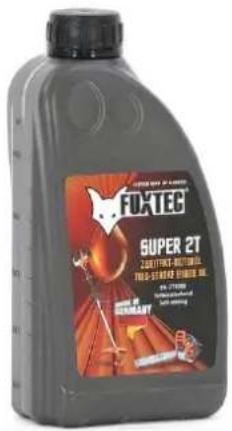

BRANDSTOF EN 2-TAKT OLIE

Gebruik loodvrije benzine met 2-takt motorolie in een verhouding van 40:1. Tijdens de eerste werkprocessen kan een mengverhouding van 25:1 worden gekozen om in eerste instantie alle machineonderdelen optimaal te smeren.

WAARSCHUWING: Gebruik nooit pure benzine in uw machine. Dit veroorzaakt permanente motorschade en sluit de fabrieksgarantie voor dit product uit. Gebruik nooit een brandstofmengsel dat langer dan 90 dagen is opgeslagen.

WAARSCHUWING: Het moet een premium olie zijn voor een 2-takt luchtgekoelde machine. Wij adviseren de FUXTEC tweetaktolie "MADE IN GERMANY"

FOXTEC SUPER 2T 2000 TURBEN FROZEN FIELD-SURBER SUPERIOR 100% COOKING SALAWAR SALAWAR SALAWAR SALAWAR SALAWAR

BRANDSTOF MENGSEL

Meng brandstof met 2-taktolie in een daarvoor bestemde container. Notitie

De mengseltabel op de volgende pagina voor de juiste verhouding tussen brandstof en olie. Schud de container om ervoor te zorgen dat het mengsel volledig is.

Benzine	Tweetakt motorolie (40:1)	Benzine	Tweetakt motorolie (40:1)
1 liter	0.025 liter	5 liter	0.125 liter
2 liter	0.050 liter	10 liter	0.250 liter

WAARSCHUWING: Gebrek aan smering sluit de aansprakelijkheid van machinefabrikanten uit. Benzine en olie moeten worden gemengd in een verhouding van 40:1.

Aanbevolen brandstof

Het wordt aanbevolen om loodvrije benzine te gebruiken met een octaangetal van 90# of hoger om het vastleggen van koolstof in de verbrandingskamer te verminderen. Gebruik geen oude of vuile benzine. Houd de brandstoftank stofvrij en voorkom dat er water in de tank komt. Soms zullen er misfires zijn bij overbelasting, wat normaal is.

Als de misfires onder normale belasting hoorbaar zijn, raden we aan de benzine te vervangen. Als de ontstekingsfout daarna nog steeds aanwezig is, neem dan contact op met een erkende werkplaats.

WAARSCHUWING

• Benzine is licht ontvlambaar en kan bij vonken tot explosies leiden
• Tank alleen in goed geventileerde ruimtes en laat de motor afkoelen voordat u gaat tanken. Roken en open vuur, evenals eventuele vonken moeten tijdens het tanken worden vermeden
• Vul de tank niet te vol (zie afbeelding max. niveau)

Vuldop Max. vulniveau

• Controleer na het tanken of de tankdop goed gesloten is
• Vermijd het morsen van benzine
• Houd de machine uit de buurt van kinderen

Benzine met ethanolgehalte

De motor kan worden bediend met E10 benzine.

Gebruik echter geen benzine met

een ethanolgehalte hoger dan 10%.

129. Koude start van de machine

⚠ WAARSCHUWING

De snijkop draait onmiddellijk wanneer de motor wordt gestart.

1. Zorg ervoor dat het stevig staat en een stevig en egaal oppervlak heeft. Schuif de motorstopschakelaar op de rechterhandgreep naar stand I Schuif de schakelaar naar stand 0, je hebt geen vonk en de motor kan niet starten

1. Stel de hendel voor de startklep af (Verstikking) ga omhoog op "KOUDE START"
2. Druk op de carburateurpomp ca. 8-10 keer (totdat er benzine in de leiding stroomt)
3. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, bijzonder snelle trekkracht zorgt voor een sterke vonk en start de motor

1. Zet vervolgens de hendel voor de startklep (choke) in de stand "WARME START"
2. Laat de motor enkele minuten opwarmen terwijl hij stationair draait

OPMERKING: Als de machine na herhaalde pogingen niet start, raadpleeg dan de hoofdstukken over probleemoplossing.

NOTITIE: Trek het startkoord altijd recht naar buiten. Door de starter schuin te trekken, wrijft het touw tegen het oog. De diagonale trekkracht kan leiden tot rafelen of breken van de startlift. Houd altijd de starchandgreep vast wanneer het touw zich terugtrekt. Laat het touw nooit terugslingeren vanuit een uitgetrokken positie. Dit kan het startapparaat beschadigen.

130. Warme start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.
2. Zet de motorstopschakelaar in stand I
   3.Schuif de choke naar de stand "WARM START"
3. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, bijzonder snelle trekkracht zorgt voor een sterke vonk en start de motor

Als de machine niet start, ga dan opnieuw verder volgens "Koude start van de machine"

131. Stop de machine

Ontgrendel de gashendel. Laat de machine terugkeren naar stationair. Druk de motorstopschakelaar op de handgreep omhoog totdat de machine tot stilstand komt. Als deze niet stoppen, trek dan in geval van nood aan de bougie. Laat de machine nooit onbeheerd achter terwijl deze draait.

132. Technieken voor trimmen

AANVULLENDE VEILIGHEIDSINSTRUCTIES

Lees voordat u uw machine in gebruik neemt de aanwijzingen in hoofdstuk 3 en 4 van deze handleiding.

VOORZICHTIGHEID

TRIM ALTIJD MET HOGE MOTORTOERENTALLEN. Laat de machine niet langzaam draaien aan het begin of in de trimmodus.

HOUD ALTIJD AFSTAND IN HET WERKGEBIED van blikken, flessen, stenen, enz. Rondslingerende voorwerpen kunnen ernstig letsel veroorzaken bij gebruikers of toeschouwers en de machine beschadigen. Als er per ongeluk tegen een voorwerp wordt gestoten, ZET dan onmiddellijk de MACHINE UIT en controleer de machine. Laat de machine nooit draaien met beschadigde of defecte onderdelen.

Gebruik de machine NIET voor andere doeleinden dan het trimmen van gras.

Til de nylon snijkop tijdens het gebruik nooit boven kniehoogte op.

Laat de machine niet op een helling draaien als de kans bestaat dat u wegglijdt of de stabiliteit verliest.

Onthoud altijd dat de punt van de draad snijdt. U krijgt betere resultaten als u niet in het snijgebied duwt. Laat het apparaat in zijn eigen tempo trimmen

Houd de machine zo vast dat de draadkop de grond niet raakt en ongeveer 20 graden ten opzichte van de zwenkrichting wordt gekanteld.

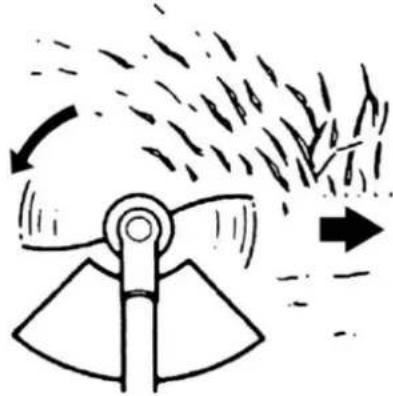

Je kunt het jezelf gemakkelijker maken door van rechts naar links te trimmen

LET OP: Verwijder regelmatig grasafzettingen om oververhitting van de aandrijfas te voorkomen. Grasafzettingen ontstaan wanneer vezels van het onkruid verstrikt raken rond de golf onder het beschermende schild. Dit voorkomt dat de as goed afkoelt.

Verwijder grasafzettingen alleen met een schroevendraaier of iets dergelijks als de machine is uitgeschakeld.

Als de machine goed is uitgerust met een beschermend schild en een nylon snijkop, zal uw machine lelijk onkruid en hoog gras met een grote diameter snoeien in gebieden langs hekken, muren, eigendommen en rond bomen.

NOTITIE: Besteed speciale aandacht aan het bijsnijden van bakstenen of stenen muren, enz., wat leidt tot snelle draadslijtage.

NAUWKEURIGER TRIMMEN

Zwaai de nylon snijkop van de trimmer horizontaal heen en weer. Kantel de nylon snijkop niet tijdens het werken. Voor de juiste maaihoogte trimt u vooraf in een testruimte. Houd de nylon snijkop op hetzelfde niveau voor een gelijkmatige snedediepte.

SNOEIEN ROND BOMEN

Snoei rond boomstammen met een langzame aanpak; De draad mag niet tegen de boomstam botsen. Loop van links naar rechts om de boom heen. Benader gras of onkruid met de punt van de draad.

133. Nylondraad vervangen

1. Zet de motor af
2. Plaats de trimmer op de vloer zodat de aandrijfas met de spoel bloot ligt en demonteer de nylon kop
3. Neem een schroefdraad van 3 mm en een lengte van 285 mm. Gebruik a.u.b. geen langere schroefdraad, omdat dit de snijprestaties kan beïnvloeden
4. Duw de draad met kracht in het gat van de lijnspoel totdat deze er aan de andere kant uitkomt

1. Laat de schroefdraad aan beide uiteinden ongeveer 150-160 mm uitsteken

150-160 150-160

1. Als de draad te kort is, trekt u deze er gewoon met kracht uit en rust u de draadkop uit met een langere draad

134. Onderhoudsschema

Er moeten regelmatig controles en afstellingen worden uitgevoerd om ervoor te zorgen dat de benzinemotor zijn prestaties behoudt. Regelmatig onderhoud zorgt ook voor een lange levensduur. Zie de volgende tabel voor de reguliere onderhoudscyclus.

WartungszyklusBestanddeel		Elk gebruik	Elke maand of 10 uur	Elke 3 maanden of 25 uur	Elke 6 maanden of 50 uur	Elke 12 maanden of 100 uur	Elke 2 jaar of 300 uur
Luchtfilter	Cheque	■
	Schoon			■een
Bougie	Herzien en aanpassen					■
	Ruilen						■
Bougies (optioneel)	Schoon					■
Verkoeling	Onderzoek				■
Bevestigingsmiddelen zoals bouten en moeren	Controleren (vastdraaien indien nodig)	■
Koppeling	Onderzoek				■b
Stationair	Controleren en bijsturen					■b
Kleppen speling	Controleren en bijsturen					■b
Verbrandingskamer	Schoon	300 uur daarna
Brandstof	Cheque					■
Gastank	Cheque					■
Brandstofleiding	Cheque	Alle bouwjaren (vervang indien nodig)

WAARSCHUWING

a. Verhoog de onderhoudsintervallen als er werkzaamheden worden uitgevoerd in stoffige omgevingen.
b. Alle onderhoudswerkzaamheden – behalve die vermeld in de gebruikershandleiding

Werkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel

Het luchtfilter reinigen

LET OP: Laat de motor nooit draaien zonder het luchtfilter.

Een vervuild luchtfilter zet het motorvermogen onder druk, verhoogt het brandstofverbruik en maakt het moeilijk om te starten. Als u een verlies van motorvermogen opmerkt:

1 Verwijder de schroef op het filterdeksel en verwijder het filter.
2 Reinig het filter met water en zeep. Gebruik nooit benzine of benzeen!
3 Laat het filter aan de lucht drogen.

4 Plaats het filter terug en zet het filterdeksel vast met de schroef.

Om de normale werking van de motor te garanderen, moet de ontstekingsafstand van 0,6 -0,7 mm worden aangehouden en vrij zijn van koolstofafzettingen. Doe altijd het volgende als de motor uitgeschakeld is:

1. Koppel de bougiestekker voorzichtig los. Trek niet aan de kabel maar direct aan de stekker (licht naar links en rechts draaien makkelijker eraf te trekken)
2. Gebruik de meegeleverde bougiesleutel om de bougie los te draaien
3. Inspecteer de bougie visueel op beschadiging en verbranding van de elektrode,
   Verwijder de steenkoolafzettingen
4. okt. Controleer de opening met een voelermaat en buig de elektrode op de juiste afstand van 0,6 tot 0,7 mm
5. Controleer de bougiesproeier en draai de bougie met een koppel van 9,8-11,8 Nm
6. Plaats de bougiedop terug op de bougie

WAARSCHUWING

De bougie moet worden vastgeschroefd, anders wordt de motor heet en beschadigd.

Slijpen van beschermmessen

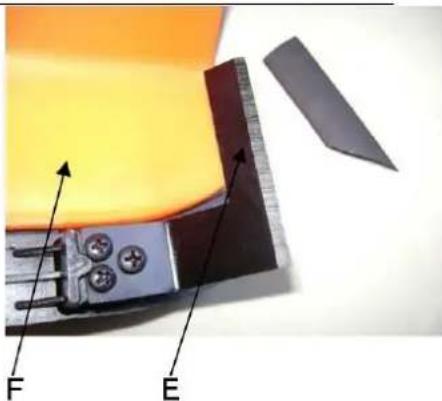

1. Verwijder het snijmes (E) van het beschermkap (F).
2. Klem het mes in een bankschroef. Slijp messen met een platte vijl. Zorg ervoor dat u de hoek van de

snijkant aanhoudt. Beweeg het slijpmes tijdens het slijpen slechts in één richting.

Brandstofffilter

Als de tank leeg raakt, controleer dan het brandstofffilter op verstopping

De eenvoudigste manier om een inbussleutel te gebruiken, is door het brandstofffilter in de tank, inclusief de slang, eruit te trekken en indien nodig te vervangen of schoon te maken.

135. Opslag van de machine

WAARSCHUWING: Als u deze stappen niet volgt, kan er tandplak ontstaan in de carburateur. Dit maakt het moeilijk om later te beginnen en veroorzaakt blijvende schade

1. Voer al het algemene onderhoud uit dat wordt vermeld in het onderhoudsgedeelte van uw Gebruikershandleiding.
2. Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.
3. Tap de brandstof uit de brandstoftank af.
4. Nadat de brandstof is afgetapt, start u de machine.
5. Laat de machine stationair draaien totdat de machine zelfstandig stopt. Hierdoor wordt de brandstof van de carburateur ontdaan.
6. Laat de machine afkoelen (ongeveer 5 minuten).
7. Gebruik een bougiesleutel, verwijder de bougie.
8. Giet 1 theelepel schone 2-taktolie in de verbrandingskamer. Trek aan het startkoord
   langzaam meerdere keren om interne componenten te coaten. Vervang de bougie.
9. Bewaar de machine op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals een oliebrander, boiler, enz

Zorg ervoor dat de machine tijdens het transport goed vastzit om brandstofverlies, schade of letsel te voorkomen.

136. Probleemoplossing

1. Moeilijkheden bij de inbedrijfstelling

Situatie		Oorzaak	Oplossing
Geen vonk	Bougie	Koolstofafzetting tussen de diodes van de bougie	Reinig de bougie. Gap-aanpassing 0,6 ~ 0,7 mm, vervang de bougie
	ander	Bobine defect, vliegwielmagneet te zwak	Vervang de bobine of het vliegwiel
Zwakke vonk	Compressie	Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank	Verwijder de bougie en laat deze drogen, vervang de brandstof.
	Carburateur pompt geen olie meer.	Olieleiding geblokkeerd	Reinigen van de carburateur en reinigen van de leidingen
	Normale olietoevoer maar zwakke compressie	Zuigerveren versleten, bougie niet vastgeschroefd, cilinderkop niet vastgedraaid, verkeerde klepspeling of ontstekingstijdstip.	Vervangen, vastdraaien, vervangen of aanpassen
	Normale olietoevoer en goede vonk	Slecht contact tussen de bougiekap en de bougie	Ruilen of controleren

1. Moeilijkheden tijdens het gebruik

Situatie	Oorzaak	Oplossing
Motor komt niet op toeren	Choke staat in de stand "KOUDE START",uitlaatsysteem verstopt geen luchttoevoer,bewegende elementen versleten, ontstekingsvonk zwak te grote klepspeeling, cilinderkop roet	Choke openen, uitlaatsysteem vervangen,bobine controleren of vervangen, vliegwiel afstellen, bougie
Lekkende bedrijfsvloeistoffen	Leidingen naar de carburateur verstoppen de afstand tussen de bougies onjuist	Vervang leidingen en carburateur pas de grootte van de opening aan
Motor-Geluiden	Verkeerde chokepositie,Nokkenas beschadigd	Nokkenas controleren/vervangen
Carburateur lekt	Falen van de terugslagklep op de tankdop	Plaats de tankdop terug
	Carburateurpakking versleten	Carburateur of pakking vervangen

Als het probleem niet wordt opgelost door probleemoplossing, neem dan rechtstreeks contact op met uw dealer of de fabrikant. Gebruik alleen originele onderdelen die door de fabrikant zijn goedgekeurd, anders bestaat er gevaar gevaar.

137. Klantenservice

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.

Neem te allen tijde rechtstreeks contact op met de fabrikant FUXTEC GmbH voor onderhoudswerkzaamheden en de aanschaf van reserveonderdelen bij www.fuxtec.de

138. Garantie

De garantieperiode is 24 maanden vanaf de datum van aankoop. Bewaar uw aankoopbewijs goed. Uitgesloten van de garantie zijn slijtageonderdelen en schade als gevolg van oneigenlijk gebruik, gebruik van geweld, technische wijzigingen, gebruik van verkeerde accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties onder garantie mogen alleen worden uitgevoerd door geautoriseerde vakhandelaren.

139. Kennisgeving van verwijdering

Neem contact op met uw plaatselijke gemeente voor het weggooien van het apparaat. Om dit te doen, dient u alle bedrijfsmaterialen zoals benzine en olie van tevoren weg te gooien.

140. EU-verklaring van overeenstemming

Hierbij verklaren wij, FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

dat de volgende machine voldoet aan de relevante essentiële veiligheids- en gezondheidseisen van de EG-richtlijnen vanwege het ontwerp en de ontwerp, evenals in de versie die we op de markt brengen.

Naam van de machine: Bosmaaier op wielen

Machine: FX-FSR152

Handelsmerk: FUXTEC

Stroomverbruik/ verplaatsing 51,7 cm³

Gemeten geluidsvermogensniveau LWA = 108,8dB

Gegarandeerd geluidsvermogensniveau LWA = 115dB

Conformiteitsprocedure 2000/14/EG volgens bijlage V

EG-machinerichtlijn 2006/42/EG

Relevante EC-richtlijnen: EG-richtlijn inzake elektromagnetische compatibiliteit (EMC)

2004/108/EG

EG-gids voor geluidsemissies (2000/14/EEG & 2005/88/EG)

Emissierichtlijn 97/68/EG (2010/26/EU)

Geharmoniseerde EN ISO 14910:2007/A1:2009

Normen: EN ISO 14982: 2009

Handtekening/datum van de fabrikant:

C. Jille

Leonhard Zirkler, 05.01.2023

Naam en adres van de in de L. Zirkler

Gemeenschap gevestigde FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

persoon die bevoegd is om de technische documentatie samen te stellen

SVENSK VERSION

ORIGINAL BRUKSANVISNING

Röjsåg på hjul

FX-FSR152
