MANUAL DE UTILIZADOR EMV72PGN EAS Electric

FUNCIONAMIENTO DEL APARATO

AdvertênciaCausas de danos

DISPOSIÇÃO DE ELIMINAÇÃO

MANUTENÇÃO DO APARELHO

Função de auto-limpeza com pirólise

INSPECÇÃO DO APARELHO

FUNCIONAMENTO DO DISPOSITIVO

EMV72PGN ComponentesAntes de utilizar o aparelhoTipos de cozeduraUtilização do aparelho Conteúdo

Obrigado por comprar o seu electrodoméstico EAS Electric. Antes de desembalar, leia atentamente estas instruções para se certificar de que dispõe de toda a informação necessária para utilizar o aparelho de forma segura e correcta. Recomendamos que guarde o manual de instruções e instalação para referência futura ou para futuros utilizadores.

Um meio de desligar deve ser incorporado na cablagem fixa, de acordo com os regulamentos de cablagem.

A cablagem fixa deve ser protegida com uma manga de isolamento que tenha a classificação térmica apropriada.

A desconexão a ser aplicada na cablagem fixa deve estar em conformidade com AS/NZS 3000.

O aparelho e as suas partes acessíveis tornam-se quentes durante a sua utilização. Manter as crianças fora do alcance do forno.

Evitar o contacto com os elementos de aquecimento no interior do forno, que pode estar muito quente.

Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos.

As crianças com menos de 8 anos de idade devem ter o aparelho fora do seu alcance, a menos que sejam continuamente supervisionadas. Devem também ser supervisionados para garantir que não brincam com o aparelho. Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, a menos que lhes tenha sido dada supervisão ou instrução.

V.28. As crianças não devem brincar com o aparelho.

9. Não utilizar produtos de limpeza abrasivos ou

raspadores de metal afiados para limpar o vidro da porta do forno, pois isto pode riscar a superfície e levar à quebra do vidro. Não utilizar produtos de limpeza a vapor.

10. A limpeza e a manutenção do utilizador não podem ser

realizadas por crianças não supervisionadas.

11. Se tiverem sido derramadas manchas de alimentos na

superfície do forno, removê-las antes da limpeza.

12. Durante o processo de limpeza, as superfícies podem

tornar-se mais quentes do que o habitual se o forno estiver ligado. Certifique-se de que o forno está desligado antes de retirar as protecções, e substitua-as conforme as instruções quando a limpeza estiver completa.

13. Verificar o aparelho quanto a qualquer dano depois de

desempacotar, e não o ligar se for encontrado qualquer dano. Os aparelhos eléctricos sem ficha só devem ser instalados por um profissional qualificado. Os danos resultantes de uma ligação incorrecta não serão cobertos pela garantia.

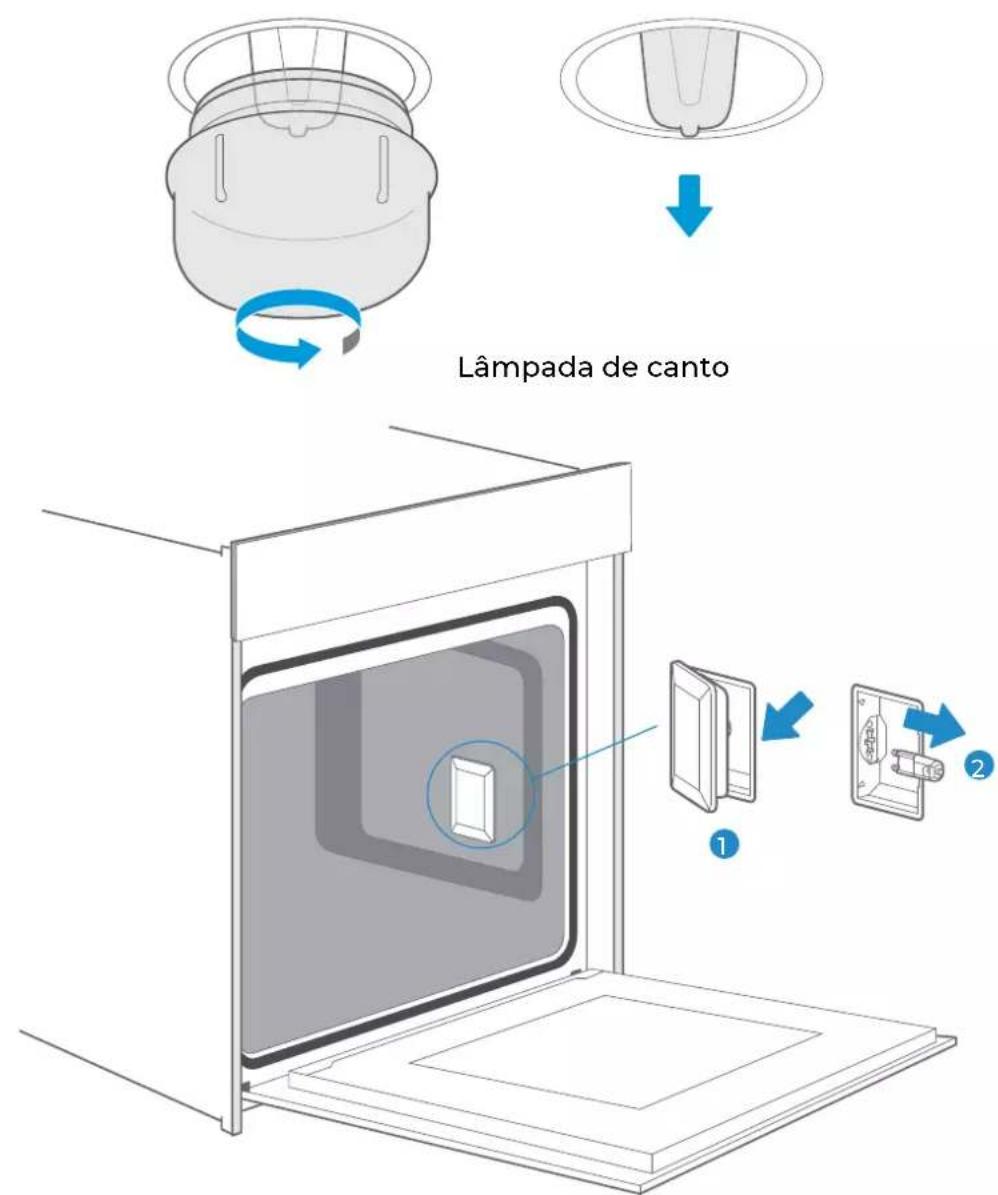

14. Verificar se o forno está desligado antes de substituir a

lâmpada para evitar o risco de choque eléctrico.

15. Utilizar este aparelho apenas dentro de casa. Só deve

ser utilizado para a preparação de alimentos e bebidas e deve ser supervisionado durante o funcionamento.

16. Inserir sempre acessórios na cavidade do forno na

17. Toda a informação acima está em conformidade com

V.21. Nunca armazenar artigos combustíveis dentro do forno, pois podem causar um incêndio. Não abrir a porta do forno se houver fumo no interior; desligar o forno da fonte de alimentação.

2. A abertura da porta do forno cria uma corrente de

ar, que pode fazer com que o papel pergaminho entre em contacto com o elemento de aquecimento e inflamar. Não colocar papel solto sobre os acessórios durante o pré-aquecimento, apoiá-lo sempre com um prato ou uma assadeira. Cobrir apenas a superfície necessária com papel pergaminho e não o deixar saltar os acessórios. Risco de incêndio ADVERTÊNCIAS Risco de choque eléctrico

1. As reparações incorrectas são um perigo e só devem

ser efectuadas por técnicos de serviço autorizados. Em caso de falha, desligar o aparelho ou desligar o interruptor da caixa eléctrica e contactar o técnico de serviço.

2. O isolamento dos cabos pode derreter se estes

estiverem em contacto com partes quentes do aparelho. Nunca deixar os fios tocar nestas partes.

3. Não utilizar produtos de limpeza a alta pressão ou a

vapor, uma vez que implicam um risco de choque eléctrico.

4. Um aparelho defeituoso pode causar choque

eléctrico, por isso não o ligue se detectar um defeito. Desligar a alimentação eléctrica do aparelho e contactar um técnico de serviço.

V.21. O aparelho torna-se muito quente. Nunca tocar nas superfícies internas do forno ou nos elementos de aquecimento.

2. Deixe o aparelho arrefecer.

3. Manter as crianças a uma distância segura.

4. Os acessórios e componentes do forno tornam-se

muito quentes. Usar sempre luvas ao retirar acessórios ou utensílios da cavidade.

5. O vapor de álcool pode incendiar-se dentro da

cavidade enquanto estiver em funcionamento. Nunca cozer pratos que contenham grandes quantidades de álcool. Utilizar apenas pequenas quantidades de bebidas de alta prova, e abrir cuidadosamente a porta do forno. Risco de queimaduras Risco de lesão

1. Se o vidro da porta do aparelho for riscado, pode levar

a uma fenda. Não utilizar raspadores, detergentes ou agentes de limpeza muito fortes ou abrasivos.

2. Mantenha as mãos longe das dobradiças e das

aberturas das portas ao abrir e fechar as portas, pois podem ficar presas. Risco de queimaduras por vapor

1. As partes acessíveis tornam-se muito quentes

durante a operação, não as toque até se tornarem quentes. Manter as crianças a uma distância segura.

V.2Perigo causado pelo campo magnético O painel de controle e os elementos de controle utilizam ímanes permanentes que podem afectar os implantes electrónicos, tais como marca-passos ou bombas de insulina. As pessoas com tais implantes devem manter uma distância mínima de 10 cm do painel de controle.

2. Ao abrir a porta do forno, o vapor quente pode sair,

e pode não ser visível, dependendo da sua tempe- ratura. Não se aproximar demasiado do forno ao abrir a porta, e faça-o com cuidado, certificando-se de que as crianças não se encontram nas proximidades.

3. Se for introduzida água na cavidade quando o

forno estiver quente ou a funcionar, pode ser produ- zido vapor quente. Nunca deitar água no interior do forno quente.

Acessórios, folha de alumínio, folha vegetal ou utensílios na base da cavidade: Não colocar nada na base da cavidade, ou cobri-la com qualquer tipo de folha de alumínio ou folha vegetal. Se colocar qualquer recipiente na base da unidade com uma temperatura superior a 50°C, o calor irá acumular-se e danificar o esmalte.

2. Folha de alumínio: Se inserir folha de alumínio na cavidade, esta não deve tocar na

porta de vidro, ou pode causar uma descoloração permanente da porta de vidro.

Recipientes de silicone: Não utilizar moldes, recipientes ou acessórios contendo silicone, ou podem ocorrer danos no sensor do forno.

Água na cavidade que nte: Não deitar água na cavidade quando estiver quente. Isto pode causar vapor, e a mudança de temperatura causa danos no esmalte.

Humidade na cavidade: Se a humidade estiver presente no interior do forno durante um longo período de tempo, pode resultar em corrosão. Permitir que o aparelho seque após a sua utilização, não armazenar alimentos húmidos na cavidade fechada durante muito tempo ou utilizá-lo como espaço de armazenamento de alimentos.

Arrefecimento com a porta do forno aberta: Após operar o forno a uma temperatura elevada, deixar sempre o forno arrefecer com a porta fechada. Mesmo que seja apenas uma fenda, o mobiliário circundante pode ser danificado ao longo do tempo. Só se deve deixar a porta aberta enquanto o forno está a arrefecer, se tiver ocorrido muita humidade durante a queima.

Sucos de fruta: Quando cozer tartes de fruta muito sucosas, não encher demasiado o tabuleiro do forno, pois os sumos de fruta que pingam do tabuleiro deixarão manchas que não podem ser limpas. Se possível, utilizar a bandeja universal mais profunda.

jidade na borracha da porta: Se a vedação de borracha estiver muito suja, a porta do forno não fechará correctamente durante o funcionamento, e isto pode danificar as superfícies das unidades circundantes. Manter sempre o selo limpo.

Utilizar a porta como assento, prateleira ou bancada: Não se sentar na porta do aparelho ou pendurar nada na porta do aparelho. Não colocar quaisquer recipientes ou acessórios sobre a porta do aparelho aberta.

Inserção incorrecta de acessórios: Dependendo do modelo do aparelho, os acessórios podem riscar o painel da porta ao fechar a porta se não estiverem correctamente posicionados. Inserir os acessórios até ao fundo da cavidade.

Transporte incorrecto do aparelho: Não pegar ou transportar o aparelho pela maçaneta da porta. A pega não suporta o peso do aparelho e pode partir-se.

12. Se utilizar o calor residual do forno já desligado para manter os alimentos quentes,

pode ocorrer um elevado nível de humidade no interior da cavidade. Isto pode resultar em condensação e pode causar danos por corrosão no aparelho, e mesmo no seu fogão. Evitar a condensação abrindo a porta ou utilizando o modo Descongelamento.

Para garantir o funcionamento seguro deste aparelho, certifique-se de que a instalação é profissional e de que segue as instruções de instalação. Os danos resultantes de instalação incorrecta não serão cobertos pela garantia. Ao instalar, usar luvas de protecção para evitar cortar-se em arestas afiadas. Verificar o aparelho quanto a eventuais danos antes da instalação e, em caso afirmativo, não o ligar. Antes de ligar o aparelho, remover todas as embalagens e autocolantes do aparelho. As dimensões mostradas são em milímetros. É necessário deixar o ponto de ligação acessível ou incorporar um interruptor na cablagem fixa, para que o aparelho possa ser desligado da fonte de alimentação após a instalação, quando necessário. Aviso: O aparelho não deve ser instalado atrás de uma porta decorativa para evitar o sobreaquecimento.

V.2FUNCIONAMENTO DO APARELHO

3. Temporizador / Bloqueio

6. Duração / Ajuste do relógio

Rode este botão para mudar o modo de cozedura. Para ligar e desligar o forno. Activar o temporizador / Activar o bloqueio de crianças premindo e segurando durante 3 segundos. Definir um tempo final de cozedura. Função para um pré-aquecimento mais rápido. Definir um tempo de duração antes de seleccionar a função / Em modo de espera, configuração do relógio Pressione para definir a temperatura Ligar ou desligar a lâmpada. Início e pausa do processo de cozedura. Altera os valores de configuração mostrados no visor.

Primeira utilização Antes de utilizar o aparelho para cozinhar pela primeira vez, é necessário limpar o interior e os acessórios.

1. Remover todos os autocolantes, plásticos de protecção de superfícies e

2. Retirar todos os acessórios e guias do interior da fornalha.

3. Limpar os acessórios e as lâminas com água com sabão e um pano macio ou

4. Certifique-se de que nenhuma parte da embalagem, como rolhas ou madeira,

que possa causar um incêndio, permanece no interior do forno.

5. Limpar as superfícies no interior do forno com um pano húmido.

6. Para eliminar o cheiro de produto novo, aquecer o aparelho vazio e com a porta

7. Ventilar bem a cozinha enquanto o aparelho está a funcionar pela primeira vez.

Manter as crianças e os animais de estimação fora da cozinha durante este processo. Fechar também as portas das salas adjacentes.

8. Definir os valores indicados. Pode ler as instruções para definir a temperatura e o

modo de cozedura na secção seguinte.

• → "Utilização do aparelho" na página 10. Modo de cozedura Tempo

Ajustes Depois de deixar a unidade arrefecer:

1. Limpar as superfícies e a porta com água e sabão e um pano.

2. Secar todas as superfícies.

3. Guias de instalação.

Defin ição do tempo Antes de começar a utilizar o forno, deve definir a hora correcta.

ara Depois de ligar o forno à fonte de alimentação, tocar no ícone do relógio definir a hora actual com a roda polegar direita. Tocar novamente no ícone do relógio para ajustar os minutos com a roda direita. Tocar no relógio uma última vez para finalizar a definição.

NOTA: O modo de visualização do relógio é de 24 horas.

O seu aparelho tem vários modos de funcionamento que o tornam fácil de utilizar. Para o ajudar a encontrar o tipo certo de cozedura para o seu prato, as diferenças e as gamas de aplicação para cada programa estão listadas abaixo: Tipo de cozedura Temperatura Utilização Convencional 30～250℃ Para cozer e assar tradicionais a um único nível. Especialmente adequado para bolos com cobertura húmida. Convecção 50～250℃

ara grelhar e cozer em um ou mais níveis. A cozedura vem uniformemente do anel de aquecimento à volta do ventilador. 140～240℃ Para cozinhar com economia de energia. Convencional + Ventilador 50～250℃ Para cozer e assar em um ou mais níveis. O ventilador distribui o calor do elemento de aquecimento uniformemente. Calor radiante 150～250℃ Para grelhar pequenas quantidades de alimentos e para dourar os alimentos. Colocar os alimentos no centro, debaixo do elemento de aquecimento da grelha. Grelha dupla + ventilador 50～250℃ Para grelhar alimentos planos e dourados. O ventilador distribui o calor uniformemente. 30～45℃ Para preparar massa levedada e massa com fermento. _ Para o descongelamento suave dos alimentos. Grelha dupla 150～250℃ Para grelhar e dourar alimentos planos. Pizza 50～250℃ Para pizzas e pratos que precisam de muito calor no fundo. Os elementos de aquecimento inferior e posterior são ativados. Calor inferior 30～220℃ Para bases de pizza castanha, bolos e pastelaria. O calor provém do elemento de aquecimento inferior. ECO Fermentação Descongelação

Se abrir a porta do forno durante a operação, a operação actual será interrompida. Tomar especial cuidado para evitar queimaduras. Não cobrir as ranhuras de ventilação, ou o aparelho pode sobreaquecer. Para que o forno arrefeça mais rapidamente após a operação, o ventilador pode continuar a funcionar durante um certo tempo após o fim da cozedura.

Para descongelar grandes quantidades de alimentos, é possível retirar as prateleiras e colocar o recipiente na base dentro do forno. Para aquecer os pratos, é aconselhável remover os suportes laterais, e os modos de aquecimento "Assado com ar quente" e "Aquecimento com ventilador" com um ajuste de temperatura de 50°C são úteis. O modo "Assado com ar quente" deve ser utilizado se mais de metade da cavidade estiver coberta por louça. Para uma distribuição óptima de calor dentro da cavidade durante o aquecimento com ventilador, o ventilador funcionará em determinados momentos durante o processo de aquecimento, assegurando o melhor desempenho possível. Ventilador O ventilador de arrefecimento liga-se ou desliga-se conforme necessário. O ar quente sai pela parte superior da porta.

UTILIZAÇÃO DO APARELHO

Cozinhar com o forno

Depois de ligar o forno à fonte de alimentação, rode o botão selector para escolher a função desejada e a temperatura de cozedura. Tocar no ícone para ligar o forno. Se não o fizer, o forno voltará ao modo de espera após 10 minutos. para cancelar ou para interromper Durante o processo de cozedura, pode tocar o processo. NOTA: Após definir a temperatura, pode definir a duração tocando no símbolo do relógio ou rodando o botão de definição. Tipos de funções adicionais Temperatura Utilização Auto-limpeza com pirólise Não ajustável O forno é aquecido a uma temperatura elevada para queimar os resíduos.

V.2A alteração do modo de cozedura, temperatura ou duração de cozedura pode ter um impacto negativo nos resultados de cozedura, pelo que recomendamos que não o faça, a menos que tenha muita experiência em cozedura. Se desejar cancelar o processo de cozedura, toque no Notas

Mudanças durante a cozedura Durante o período de cozedura, a configuração de cozedura e a temperatura podem ser alteradas utilizando os botões ou botões selectores. Após a mudança, se não forem tomadas mais medidas após 6 segundos, o forno começará a aquecer de acordo com as mudanças. Se quiser alterar a duração de cozedura enquanto o processo de cozedura já começou, prima o ícone do relógio e altere a duração, rodando o botão. Após a mudança, se não forem tomadas mais medidas após 6 segundos, o forno irá aquecer de acordo com as mudanças. Durante um processo de cozedura com um tempo final definido, nenhuma outra alteração pode ser feita. Pré-aquecimento rápido Pode utilizar esta função para encurtar o tempo de pré-aquecimento. Após seleccionar uma função, tocar no ícone de pré-aquecimento rápido , o ícone acender-se-á no visor. Se o pré-aquecimento rápido não estiver disponível para essa função, será emitido um sinal sonoro. As funções Descongelamento, Comprovação e ECO não podem pré-aquecer rapidamente. Definição do tempo do final de cozedura

Completar o ajuste do relógio. Rodar o botão esquerdo para seleccionar a função; e o tempo e a temperatura com o botão direito. Tocar no ícone , definir o valor da hora com o botão direito, e premir novamente para definir os minutos da mesma forma. Tocar uma última vez para confirmar. Notas

1. Por exemplo, se marcar a hora final para as 10:00, e a duração da cozedura for de 1

hora, o forno começará a aquecer às 9:00, e desligar-se-á às 10:00.

2. As funções de descongelação e de prova não podem ser programadas.

V.2Atenção Após a cozedura ter terminado e o forno ter sido desligado, o forno ainda estará quente, especialmente o interior. Nunca tocar nas superfícies internas do aparelho ou nos elementos de aquecimento. Utilizar luvas de forno para remover acessórios ou recipientes do interior do forno e permitir o seu arrefecimento. Manter as crianças a uma distância segura do forno para evitar o risco de queimaduras. Temporizador Pode definir o temporizador tocando . Quando o tempo acabar, o forno apitará uma vez. Ao primeiro toque de , defina o temp o do temporizador. Tocar novamente para definir os minutos. Toque para confirmar e a configuração está completa. Pode-se definir o temporizador antes e durante o processo de cozedura, mas este não está disponível durante a selecção da função e da temperatura. Bloqueio para crianças O seu forno tem uma função de bloqueio para crianças para que as crianças não o possam ligar ou altera r qualquer configuração por acidente. Se premir e segurar o botão correspondente durante 3 segundos, o bloqueio é ativado, e se o premir e segurar novamente durante 3 segundos, o bloqueio será desbloqueado. A fechadura para crianças pode ser ativada ou desativada, quer o forno esteja ou não em funcionamento. Manter premido o botão durante 3 segundos para o ativar ou desativar. Enquanto estiver ativo, aparecerá na barra de estado.

V.2MODO DE DEMONSTRAÇÃO E SEM DESLIGAMENTO Modo de demonstração Modo de demonstração, com função de guardar dados em caso de falha de ene rgia: por exemplo, se o modo de demonstração for activado e houver uma falha de energia, o forno ainda será ligado quando a energia for restaurada. Após a activação do modo de demonstração, o tubo de aquecimento não funciona. 1.. Em modo de espera, premir e segurar para entrar no modo de demonstração e o visor mostrará "desligado". Nota:

Durante o funcionamento, apenas a chave estará activa, todas as outras chaves são inválidas. 2.. Rode o botão para a direita para ativar o modo de demonstração, e o visor mostrará "off". Rode o botão para a esquerda para o desativar, e o visor mostrará "on". Nota: Pode premir a tecla "Cancelar" e sair da definição, ou esperar 3 segundos para sair automaticamente da definição do modo de demonstração e voltar ao estado de espera. Modo de funcionamento ininterrupto (modo Sabbath) Este modo permite definir um período de funcionamento ininterrupto de até 80 horas, e memoriza as definições em caso de perda de energia de 25 em 25 minutos. Se se perder energia durante o funcionamento, quando a energia for restaurada, este modo continuará a funcionar até o tempo de cozedura atingir 0, ou o botão é premido para voltar ao modo de espera.

1. Em modo de espera, manter premida a tecla de pré-aquecimento rápido

durante 3 segundos para entrar neste modo. A exposição mostrará "5A8".

2. Rodar o botão para seleccionar o tempo de cozedura. O intervalo de tempo é

3. Premir o botão Início, ou o modo será activado automaticamente após 8

O seu aparelho vem com uma variedade de acessórios. Seguem-se os acessórios incluídos e informações sobre como utilizá-los correctamente. Acessórios incluídos O seu aparelho vem equipado com os seguintes acessórios: Grelha Para segurar tachos, assar pratos e moldes. Para assar e grelhar. Bandeja Para tabuleiros e pequenos produtos cozinhados. Bloqueio da porta Para evitar que as crianças abram a porta e potencialmente se queimem

2. Retirar o fecho de acessórios e aparafusá-lo com dois parafusos no fundo do painel

de controle, como mostra a figura 2;

3. Se a fechadura não for necessária, manter os dois parafusos do painel

desinstalados. Pode utilizar o tabuleiro para colocar líquidos ou alimentos que são cozinhados com sumos. Utilize apenas acessórios originais, pois são especialmente adaptados para o seu forno. Pode adquirir acessórios e peças sobressalentes ao seu serviço ou a revendedores especializados. Nota Os acessórios podem ficar deformados quando ficam muito quentes, mas isto não afecta a sua função. Uma vez arrefecidos, voltam à sua forma original. Instalação de fechaduras de portas Se o seu aparelho estiver equipado com uma fechadura de porta (dependendo do modelo específico), siga os passos abaixo:

Proteção de inclinação Os acessórios podem ser puxados para fora aproximadamente a meio caminho, altura em que são trancados. Este dispositivo de bloqueio impede os acessórios de tombar devido à gravidade dos alimentos que estão a segurar e dos próprios acessórios enquanto são puxados para fora. Os acessórios devem ser inseridos corretamente na cavidade para que a proteção de inclinação funcione corretamente. Ao inserir o suporte, verificar se a direção está correta, como mostrado nas figuras 1 e 3. Ao inserir o tabuleiro, verificar se está na direção correta, como mostrado nas figuras 1 e 4.

1. Certifique-se de inserir os acessórios na cavidade na direção correta, como mostra

2. Empurrar sempre os acessórios até ao fim para que não toquem na porta do

aparelho. Inserção dos acessórios O interior do forno tem cinco posições para os acessórios, que são contadas de baixo para cima na ilustração. Os acessórios podem ser puxados para fora cerca de metade do caminho sem tombar. Notas

1. Retirar todos os acessórios que não são necessários durante o processo de cozedura.

Não abrir a porta durante o processo de cozedura.

3. Se precisar de abrir a porta durante a cozedura, mudar para a função Lâmpada (sem

alterar as definições de temperatura).

Diminuir a temperatura nos modos não assistidos por ventilador para 50°C nos últimos 5 a 10 minutos de cozedura, para utilizar o calor residual para completar o processo de cozedura.

Utilizar o calor assistido por ventilador sempre que possível. É possível reduzir a temperatura em 20 ou 30ºC.

6. Pode-se cozinhar ou assar em mais do que um nível ao mesmo tempo utilizando o

calor do ventilador.

7. Se não for possível cozinhar pratos diferentes ao mesmo tempo, pode aquecer um

após o outro utilizando o estado de pré-aquecimento rápido do forno.

8. Não pré-aqueça o forno vazio se não for necessário. Se for, colocar os alimentos no

forno imediatamente após atingir a temperatura, que é indicada pela luz indicadora que se apaga.

9. Não utilizar papel reflector, tal como folha de alumínio, para cobrir o chão do forno.

10.Utilizar o temporizador ou um termómetro de forno sempre que possível.

11. Utilizar panelas e frigideiras com acabamentos escuros e mate claro. Tente não

utilizar acessórios pesados com superfícies brilhantes, tais como aço inoxidável ou alumínio. SAÚDE

acrilamida é produzida principalmente quando alimentos ricos em amido (por exemplo, batatas, batatas fritas, pão) são aquecidos a temperaturas muito elevadas durante muito tempo, e em grandes quantidades podem ser prejudiciais para a saúde. Conselhos

De preferência, utilizar tempos de cozedura curtos.

2. Cozinhar os alimentos de modo a que fiquem castanhos, mas que não ardam.

3. As porções maiores têm menos acrilamida.

4. Utilizar o modo de aquecimento do ventilador, se possível.

5. Batatas fritas: Utilizar mais de 450g por frigideira, espalhá-las bem e virá-las de vez

em quando. Utilizar a informação sobre os alimentos em si, se disponível, para melhores resultados de cozedura.

DISPOSIÇÃO DE ELIMINAÇÃO

De acordo com a directiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos (REEE), os aparelhos domésticos não podem ser atirados para os contentores municipais habituais; têm de ser recolhidos selectivamente para optimizar a recuperação e reciclagem dos componentes e materiais que os compõem e reduzir o impacto na saúde humana e no ambiente. O símbolo do caixote do lixo com uma cruz é marcado em todos os produtos para lembrar ao consumidor a obrigação de os separar para recolha separada. O consumidor deve contactar a autoridade local ou o retalhista para obter informações sobre a correcta eliminação do seu aparelho.

V.2MANUTENÇÃO DO APARELHO

Agente de limpeza Com manutenção e limpeza adequadas, o seu aparelho manterá a sua aparência e pleno funcionamento por um longo período de tempo. Seguem-se algumas dicas para o cuidado e limpeza adequados do seu aparelho. Para garantir que não danifica as várias superfícies utilizando o agente de limpeza errado, por favor tome nota das informações contidas na tabela. Dependendo do modelo do seu forno, pode não incluir todas as peças listadas. Atenção Risco de danos superficiais Não utilizar: Agentes de limpeza fortes ou abrasivos. Agentes de limpeza com elevado teor alcoólico. Almofadas ou panos de decapagem muito ásperos ou duros. Máquinas de limpeza a alta pressão ou a vapor. Limpadores especiais pa ra a limpeza do aparelho quando está quente.

Lavar novas esponjas e panos antes de usar. Dicas Recomenda-se a compra de produtos especializados de limpeza e manutenção. Por favor, observe as instruções do fabricante a este respeito. Método de limpeza Parte do aparelho Água quente com sabão: Limpar com um pano e secar com outro pano limpo. Remover imediatamente quaisquer camadas de escamas, gordura, amido e albúmen (por exemplo, clara de ovo). A corrosão pode formar-se sob estas camadas. Agentes especiais de limpeza de aço inoxidável adequados para superfícies quentes estão disponíveis em lojas especializadas. Aplicar uma camada muito fina do agente de limpeza com um pano macio. Água quente com sabão: Limpar com um pano e secar com outro pano limp o. Não utilizar produtos de limpeza ou raspadores de vidro. Água quente com sabão: Limpar com um pano e secar com outro pano limpo. Água quente com sabão: Limpar com um pano e secar com outro pano limp o. Não utilizar produtos de limpeza ou raspadores de vidro. Exterior em aço inox e frente em aço inox Plástico Superfícies pintadas Painel de controle

V.2Água quente com sabão: Limpar com um pano e depois secar com outro pano limpo. Não utilizar raspadores de vidro ou almofadas de palha de aço. Punho da porta Água quente com sabão: Limpar com um pano e depois secar com outro pano limpo. Se o descalcificador entrar em contacto com o puxador da porta, limpe- o imediatamente ou as manchas podem não ser removidas. Superfícies esmaltadas e auto-limpantes Observar as instruções d e limpeza das superfícies do compartimento de cozedura dadas abaixo da tabela. Cobertura de vidro da lâmpada interior Água quente com sabão: Limpar com um pano e depois secar com outro pano limpo. Se o compartimento de cozedura estiver muito sujo, utilizar um produto de limpeza esp ecífico. Selo da porta (Não remover) Água quente com sabão: Limpar com um pano sem esfregar. Acessórios Água quente com sabão:

rgulhar e limpar com uma escova ou pano. Se estiver muito sujo, usar uma almofada de palha de aço. Guias Água quente com sabão: Mergulhar e limpar com uma escova ou pano. Sistema de extração Água quente com sabão: Limpar com um pano ou escova. Não remover o lubrificante ao remover os ca rris. É melhor limpá-los se possível. Não limpar na máquina de lavar louça. Termómetro de carne Água quente com sabão: Limpar com um pano macio ou escova. Não o lavar na máquina de lavar louça

Painéis da porta Notas Se existem ligeiras diferenças de cor na frente do dispositivo, isto pode dever-se à utilização de diferentes materiais, tais como vidro, plástico e metal.

As sombras nos painéis das portas, que parecem riscas ou estrias, são causadas por reflexos da luz interior. O esmalte é aplicado a temperaturas muito elevadas, o que pode causar ligeiras variações de cor. Isto é normal e não afecta o desempenho. Os bordos de bandejas muito finas não podem ser totalmente esmaltados, pelo que os bordos podem ser um pouco ásperos, mas isto não impede a protecção contra a corrosão. Manter o aparelho limpo e remover imediatamente a sujidade e derrames, para que os depósitos não se acumulem.

1. Limpar o compartimento de cozedura após cada utilização para garantir que a

sujidade não queima.

3. Remover imediatamente os resíduos alimentares açucarados, se possível ainda

4. Utilizar recipientes adequados para cozer.

1. O compartimento de cozedura fica muito quente durante o modo pirólise, por isso não

tente abrir a porta do aparelho e deixar o aparelho arrefecer. Manter as crianças, os idosos e outras pessoas com capacidades reduzidas longe do aparelho.

2. O exterior do aparelho torna-se muito quente durante a pirólise. Nunca tocar na porta do

aparelho e deixá-la arrefecer. Manter as crianças, os idosos e outras pessoas com capacidades reduzidas longe do aparelho. Dicas

Função de pirólise autolimpeza Este forno inclui um modo de auto-limpeza por pirólise, que pode ser utilizado para limpar o compartimento de cozedura sem esforço. O compartimento de cozedura é aquecido a uma temperatura muito elevada, pelo que os resíduos alimentares arderão. Para sua segurança, a temperatura e a duração do programa não podem ser alteradas neste modo. Notas Para sua segurança, o compartimento de cozedura fecha automaticamente a porta durante a pirólise e não pode ser aberto até a temperatura atingir um nível relativamente seguro. A luz interior permanece apagada durante a limpeza. ADVERTÊNCIA Risco de queimaduras

V.21. Remover acessórios e recipientes, incluindo as calhas amovíveis, do compartimento de cozedura antes de iniciar o modo de pirólise. Os resíduos alimentares excessivos também não devem permanecer na cavidade. A sua remoção prévia não só garantirá melhores resultados de limpeza em todo o compartimento, mas também prolongará a vida útil dos acessórios e evitará danos aos mesmos.

2. Antes de iniciar a função de limpeza, remover manualmente os detritos alimentares

3. Limpar o interior da porta do aparelho e os vedantes do compartimento de cozedura na

área à volta das borrachas da porta. Não esfregar nem remover os selos das portas.

4. Certifique-se de que o forno está sempre desligado durante este processo.

ADVERTÊNCIA Perigo de incêndio

1. Se houver uma grande quantidade de resíduos alimentares, gordura ou sumos de carne,

estes podem inflamar-se quando o modo de pirólise está em curso. Antes de iniciar a função de limpeza, remover sempre os resíduos alimentares maiores do compartimento de cozedura. Não utilizar o modo pirólise para limpar acessórios.

2. O exterior do aparelho torna-se muito quente durante o modo de pirólise. Não pendurar

itens combustíveis, tais como toalhas de chá, na maçaneta da porta. Não coloque nada encostado à frente do aparelho, e mantenha as crianças afastadas do forno.

3. Se a junta da porta for danificada, pode ser gerada uma grande quantidade de calor à

volta da porta. Nunca o esfregue ou remova da porta. Nunca operar o aparelho se o selo estiver danificado ou se faltar a borracha da porta. Risco de danos graves para a saúde O aparelho torna-se muito quente quando o modo de pirólise está em funcionamento. Se quaisquer bandejas ou recipientes forem deixados no interior, o seu revestimento será destruído e os gases tóxicos poderão ser libertados. Nunca limpar bandejas ou frigideiras usando o modo pirólise. Em geral, não se deve usar o modo pirólise para limpar quaisquer acessórios. Riscos de danos para a saúde O modo pirólise aquece o compartimento de cozedura a uma temperatura muito alta, de modo a que os resíduos alimentares sejam queimados. Este processo liberta vapores que podem irritar as membranas mucosas. Enquanto o processo de limpeza está em curso, manter a cozinha bem ventilada. Não permanecer no quarto durante longos períodos de tempo, manter as crianças e os animais de estimação afastados do forno e seguir sempre as instruções de funcionamento. Antes de iniciar o modo de pirólise Atenção:

V.21. Ligue o forno pressionando o botão .

2. Escolha o modo de "Pyrolysis" premindo o botão .

Quando a zona funcional muda para o ícone significa que o modo pirolítico está ativo.

3. Verificar se todos os acessórios e alimentos foram removidos e fechar a porta com

4. Prima o botão "Início/Pausa" para iniciar a operação de limpeza.

Definição do modo de auto-limpeza com pirólise Manter a cozinha bem ventilada quando a função de auto-limpeza estiver a funcionar. O compartimento de cozedura fecha a porta pouco depois do início do processo e não pode ser aberto até que a temperatura tenha atingido um nível relativamente seguro. Alarme de fim do modo pirólise

final do modo de auto-limpeza, soará um alarme sonoro e o forno deixará de aquecer. Para desligar o alarme sonoro, prima o botão , ou este desligar-se-á automaticamente após algum tempo. A porta do forno não pode ser aberta Uma vez iniciado o modo de pirólise, o forno fechará automaticamente e a porta não poderá ser aberta. Configurar a configuração de limpeza Quando o modo de auto-limpeza é iniciado, nenhuma configuração pode ser alterada, excepto para fazer uma pausa e parar o modo. Quando o modo de pirólise termina Uma vez arrefecido o compartimento de cozedura, utilizar um pano húmido para limpar quaisquer cinzas que possam permanecer no compartimento de cozedura e à volta da porta do forno.

V.2Abrir completamente a porta do forno. Abrir as duas alavancas de bloqueio à esquerda e à direita. Fechar a porta o mais longe possível. Com ambas as mãos, agarre a porta de ambos os lados e levante-a para cima.

Após a limpeza, os guardas devem ser reequipados de acordo com as instruções. Notas

1. Durante o modo de pirólise, a armação dentro do forno pode descolorar-se. Isto

é normal e não afecta o funcionamento e pode ser removido com um produto de limpeza para aço inoxidável.

2. Um grau muito elevado de sujidade pode causar a formação de depósitos

brancos sobre as superfícies esmaltadas. Estes são resíduos alimentares e não são prejudiciais e não afectam o desempenho do aparelho. Podem ser removidos utilizando sumo de limão ou outro tipo de produto de limpeza, se necessário. Retirar a porta do forno

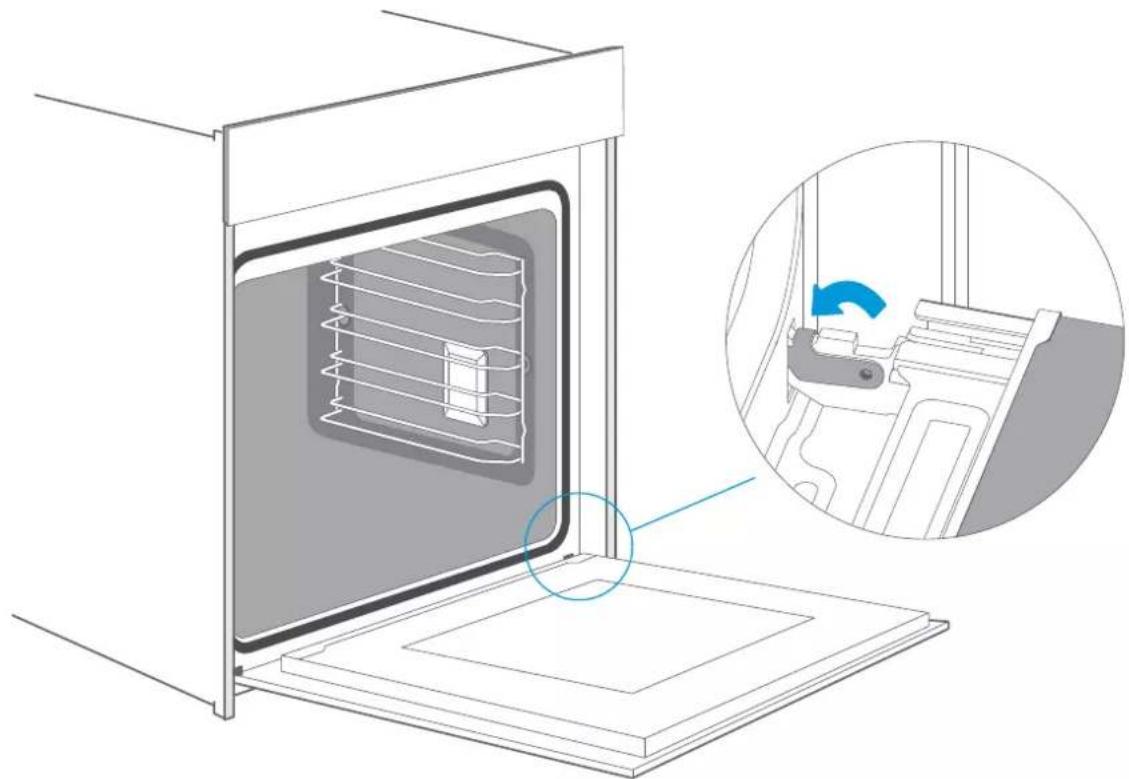

V.22. Colocar a porta do forno Colocar a porta do forno seguindo o procedimento de remoção inverso.

instalar a porta, certifique-se de que ambas as dobradiças estão alinhadas sobre os orifícios de instalação no painel frontal da cavidade, e que estão posicionadas corretamente. Deve ser capaz de os empurrar facilmente e sem resistência. Se sentir alguma resistência, verifique se as dobradiças estão posicionadas corretamente. Abrir completamente a porta do forno, e verificar novamente se as dobradiças estão posicionadas corretamente. Se não o forem, não será possível abrir completamente a porta. Voltar a bloquear as duas alavancas de bloqueio. Fechar a porta do forno. Ao mesmo tempo, recomendamos que verifique duas vezes se todas as peças estão na posição correta e se as aberturas de ventilação não estão bloqueadas.

V.2Atenção Desde que a porta do aparelho ainda esteja instalada, a tampa também pode ser removida, mas é favor notar isto: A remoção da tampa expõe o vidro interior da porta, que pode deslocar-se facilmente e causar danos ou ferimentos. A remoção da tampa e do vidro da porta reduz o peso total da porta do aparelho. As dobradiças são mais fáceis de fechar e podem beliscar as mãos, por isso mantenha-as afastadas e use de cautela.

Retirar a tampa da porta As incrustações de plástico na tampa da porta podem ficar descoloridas. Para uma limpeza completa, pode retirar a tampa. Retirar a porta de acordo com as instruções acima. Pressionar à esquerda e à direita na capa. Retirar a tampa. Após remover a tampa da porta, as restantes partes da porta podem ser facilmente removidas para que se possa continuar a limpar. Quando tiver terminado a limpeza, substituir a tampa e voltar a pressioná-la até ouvir um clique, o que indica que foi inserida correctamente. Substituir a porta do aparelho e fechá-la.

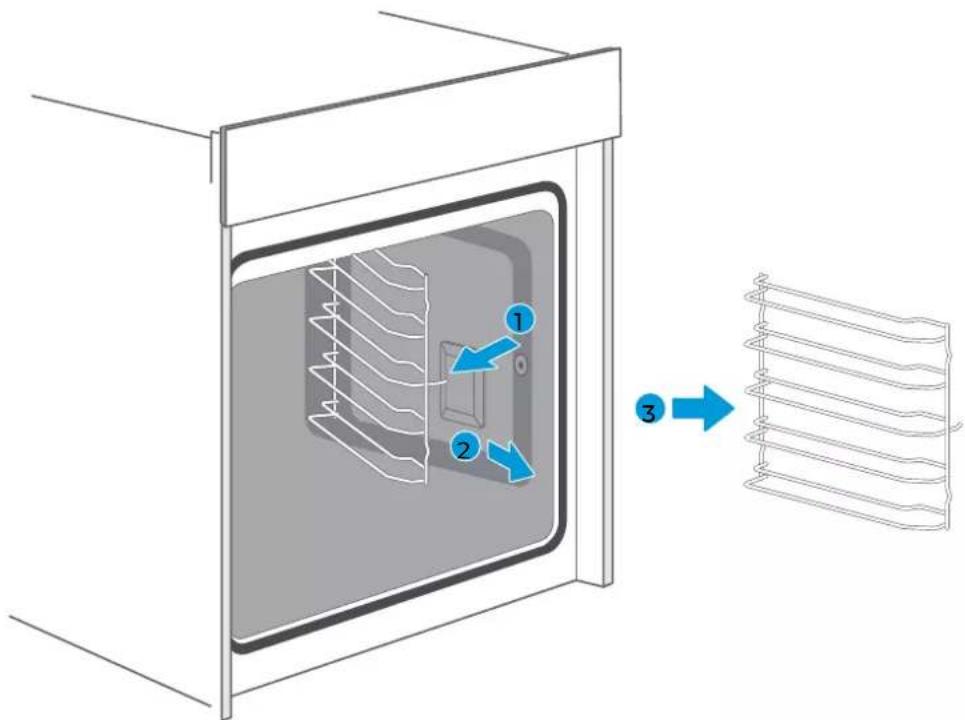

Devido aos pontos acima explicados, recomendamos vivamente que não retire a tampa, a menos que também vá retirar a porta. Os danos causados por manuseamento incorrecto não estão cobertos pela garantia. Carris Quando quiser limpar completamente os carris e a cavidade, pode fazê-lo depois de remover as grelhas ou bandejas. Desta forma, a estética e funcionalidade do forno permanecerá intacta durante muito tempo.

Puxe a parte da frente das longarinas laterais para fora, como mostra a figura.

2. Para os colocar novamente na cavidade do forno, encaixar primeiro a parte de trás

das calhas nos orifícios da cavidade, depois encaixar a parte da frente.

1. Colocar os pontos A e B das corrediças telescópicas na horizontal sobre a calha

2. Rodar as lâminas telescópicas 90° no sentido anti-horário (sentido horário para o

3. Empurrar as corrediças telescópicas até que o ponto C seja ancorado na calha

inferior e o ponto D na calha superior. Anexar as lâminas telescópicas (vendidas separadamente) (apenas o lado esquerdo mostrado como exemplo, as instruções são as mesmas para o lado direito)

Com cuidados e limpeza adequados, o seu forno manterá a sua estética e funcionalidade durante muito tempo. As instruções para a remoção e limpeza da porta são fornecidas abaixo. Para facilidade de limpeza e remoção de painéis, a porta pode ser desmontada. As dobradiças da porta do forno têm alavancas de bloqueio. Quando as alavancas estão trancadas, a porta do forno está trancada no seu lugar. Quando se abrem as alavancas para retirar a porta, as dobradiças são trancadas e não podem ser fechadas.

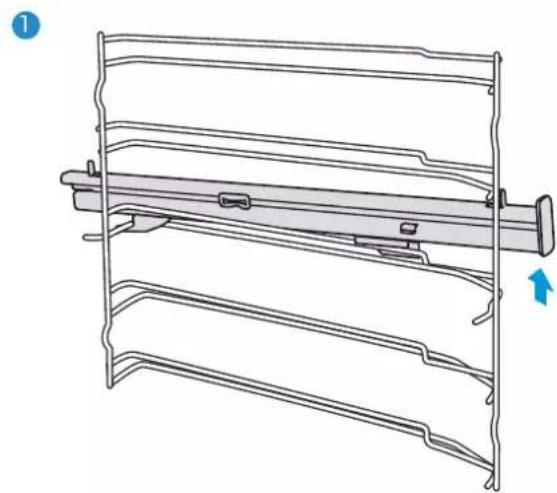

Levantar uma extremidade da corrediça telescópica com firmeza. Levantar toda a corrediça para cima e puxá-la para trás. Remoção das lâminas telescópicas (apenas o lado esquerdo é mostrado como exemplo)

V.2caixa de ligação parte traseira do forno

cabo de alimentação castanho {L} amarelo/verde azul {N}

Substituição do cabo de alimentação A letra A indica a posição da caixa de junção na parte de trás do forno, que está fechada. Passos: a. Desligar a corrente, e usar uma chave de fendas de cabeça plana para abrir os fechos 1 e 2. b. Utilizar uma chave de fendas Phillips para remover os parafusos 3, 4, 5, e 6. c. substituir o cabo de alimentação: fixar o fio amarelo/verde a 3, o fio castanho a 4, e o fio azul a 5. d. Apertar o parafuso 6 para fechar a caixa de junção quando a substituição estiver completa. Aviso - Risco de ferimentos

as dobradiças não estiverem fechadas, podem fechar com demasiada força. Certifique-se que as alavancas de bloqueio estão sempre totalmente fechadas, ou se a porta tiver sido retirada, as alavancas devem estar abertas. As dobradiças da porta do aparelho movem-se ao abrir e fechar a porta, e poderá ficar com as mãos presas, por isso mantenha as mãos longe delas.

V.2Os puxadores já não giram facilmente Há sujidade sob os controles Os controles podem se r removidos. Para os desengatar, puxe-os do painel. Também se pode pressionar a borda exterior dos botões para os inclinar para uma fácil remoção. Limpe-os cuidadosamente com um pano e água com sabão. Secar com um pano macio. Não utilizar materiais afiados ou abrasivos. Não mergulhar ou limpar numa máquina de lavar louça. Não retirar os botões com demasiada frequência para que o suporte permaneça estável. A ventoinha não está sempre a funcionar em modo de ventilação. Este é um funcionamento normal para alcançar uma óptima distribuição de calor e desempenho. Depois de terminada a queima, ouve-se um ruído e o ar sai de perto do painel de controle O ventilador continua a funcionar para evitar a concentração de humidade na cavidade e arrefecer o forno, e desliga-se automaticamente. Falha Possível causa Possível solução O dispositivo não funciona Os botões de selecção foram removidos do painel de controle. Fusível defeituoso Falha de energia Verifique o disjuntor na sua caixa de fusíveis. Verificar se a luz da cozinha e outros aparelhos estão a funcionar. Os controles foram acidentalmente desengatados. Os puxadores podem ser removidos. Substituí- los no seu recesso no painel de controle e pressioná-los de novo para os voltar a engat ar e rodar como habitualmente.

VERIFICAÇÃO DO APARELHO

Se ocorrer um erro, antes de chamar ao serviço, verifique se não se deve a um manuseamento incorreto e consulte esta tabela de erros para ver se o erro pode ser corrigido por si próprio, uma vez que a maioria dos casos são facilmente corrigidos. Se um prato não sair exactamente como deseja, pode encontrar muitas dicas e instruções de cozinha e preparação no final deste manual. A comida não foi suficientemente cozinhada no tempo indicado pela receita. Foi utilizada uma temperatura ou quantidade de ingredientes que não a receita. Verificar novamente a temperatura e as quantidades.

V.2A lâmpada não acende Deve ser substituída. Aviso: Risco de choque eléctrico Uma reparação incorrecta pode ser perigosa. A reparação ou substituição dos cabos eléctricos danificados só deve ser efectuada por um técnico de serviço autorizado. Se o aparelho apresentar uma falha, desligar o forno da fonte de alimentação ou desligar o disjuntor correspondente na caixa de fusíveis e contactar o técnico de serviço. Tempo máximo de funcionamento O tempo máximo de funcionamento deste forno é de 9 horas, para evitar que continue a funcionar no caso de se esquecer de o desligar. Substituição da lâmpada Se a lâmpada dentro do forno falhar, deve ser substituída por uma lâmpada resistente ao calor, de 25 watts e 230 V, que está disponível no seu serviço ou revendedor especializado. Utilizar um pano seco para manusear a lâmpada de halogéneo. Isto irá aumentar a vida útil da lâmpada. ADVERTÊNCIA Risco de choque eléctrico

substituir o bulbo, os contactos do suporte do bulbo serão vivos. Antes de substituir a lâmpada, desligar a fornalha da tomada ou baixar o fusível correspondente. Risco de queimaduras O aparelho torna-se muito quente durante o funcionamento: nunca tocar nas superfícies interiores ou nos elementos de aquecimento. Deixar o aparelho arrefecer e manter as crianças a uma distância segura. A comida tem acastanhada de forma desigual A temperatura definida é demasiado elevada, ou a distribuição da bandeja no forno não é óptima. Verificar as definições indicadas na receita. As panelas ou acessórios podem não ser os mais adequados para a função escolhida: Se utilizar modos de calor radiante (tais como calor superior e inferior) utilizar acessórios mate, de cor escura e clara.

V.2Lâmpada lateral Cobertura de vidro Se a tampa de vidro da lâmpada de halogéneo estiver danificada, esta deve ser substituída. Pode encomendar um substituto no serviço pós-venda, indicando o modelo do seu aparelho.

Colocar uma toalha na cavidade fria para evitar danos. Rodar a tampa de vidro no sentido contrário ao dos ponteiros do relógio para a remover (Lâmpada de canto); Puxar a grelha lateral e utilizar uma ferramenta de ponta plana para remover a cobertura de vidro (Lâmpada lateral). Puxar a lâmpada sem girar. Substituir o bulbo e voltar a montar a cobertura de vidro. Retirar a toalha e acender o fusível para ver se a lâmpada se acende. Para a lâmpada lateral, se funcionar correctamente após a sua substituição, lembre-se de substituir a grelha lateral.

O serviço pós-venda e a assistência técnica estão à sua disposição para o ajudar caso o seu aparelho necessite de reparações, e procuraremos encontrar uma solução adequada. Por favor contacte o revendedor onde comprou o forno. Ao contactar o serviço pós-venda, deve indicar o modelo do aparelho e o seu número de série, para que possamos aconselhá-lo melhor. A placa de tipo que contém esta informação pode ser encontrada quando se abre a porta do aparelho. Modelo: EMV72PGN Voltagem nominal: 220-240V~ Frequência nominal: 50Hz-60Hz Potência eléctrica: 3.2 kW Empresa: EAS ELECTRIC SMART TECHNOLOGY S.L. P.I. San Carlos, Camino de la Sierra S/N, Parcela 11 03370 Redován (Alicante, ESPAÑA) Para poupar tempo, pode tomar nota do modelo do seu aparelho e do número de telefone de serviço abaixo, se precisar dele.

Modelo Número de série Data de compra Estabelecimento Advertência Este aparelho deve ser instalado de acordo com os regulamentos em vigor e utilizado apenas numa área bem ventilada. Leia as instruções antes da instalação e utilização deste aparelho. Nota Note-se que as visitas de serviço são cobradas, mesmo durante o período de garantia, se o aparelho não estiver avariado na fábrica. Confie no profissionalismo do fabricante para assegurar que qualquer reparação seja efectuada por um técnico de serviço profissional, utilizando peças sobressalentes originais específicas para o seu aparelho. Mais uma vez, agradecemos-lhe muito por adquirir o seu produto EAS Electric, e esperamos que lhe proporcione conforto na cozinha e uma vida mais fácil.

Quer cozinhar a sua própria receita Tente utilizar primeiro definições de receitas semelhantes, e optimize o processo de cozedura de acordo com os resultados. O bolo já terminou de cozer? Picar o bolo ou esponja com um palito de madeira cerca de 10 minutos antes de se atingir o tempo de cozedura indicado na receita. Se não houver massa não cozida no palito quando se puxa para fora, o bolo está pronto. O bolo perde muito volume à medida que arrefece depois de cozido. Tentar baixar a temperatura em cerca de 10°C, e rever as instruções de preparação da mistura e manuseamento da massa. A altura do bolo é muito mais alta no centro do que nos cantos. Não lubrificar o anel exterior do molde. A parte de cima do bolo fica demasiado castanha. Colocar o tabuleiro num nível inferior ou a uma temperatura mais baixa (pode prolongar o tempo de cozedura). O bolo está demasiado seco Utilizar 10ºC de temperatura mais alta (pode encurtar o tempo de cozedura). A comida parece boa por fora mas é demasiado húmida por dentro. Utilizar 10ºC a menos de temperatura (pode prolongar o tempo de cozedura) e verificar a receita. O prato não acastanhado de forma homogénea Utilizar 10°C de temperatura mais baixa (pode prolongar o tempo de cozedura). Cozinhar a um único nível com o modo de aquecimento para cima e para baixo. O bolo é menos dourado na parte de baixo Escolher um nível inferior. Ao cozer em vários níveis ao mesmo tempo: um nível é mais tostado do que o outro. Utilizar um modo ventilador para cozinhar em mais de um nível e remover bandejas uma de cada vez à medida que estão prontas, que podem estar em alturas diferentes para cada nível. A água condensa durante a cozedura O vapor faz parte do processo de cozedura e cozedura e é normalmente removido juntamente com o fluxo de ar. Este vapor pode condensar em várias superfícies do forno e formar gotículas de água. Este é um processo físico que não pode ser completamente evitado.

V.2Que tipo de recipientes podem ser utilizados? Qualquer recipiente resistente ao calor pode ser utilizado. É recomendado não utilizar alumínio em contacto directo com alimentos, especialmente se se tratar de alimentos ácidos. Verificar se o recipiente e a tampa encaixam correctamente. Como utilizar a função de grelhador? Pré-aquecer o forno 5 minutos e colocar os alimentos ao nível indicado nestas instruções. Fechar a porta do forno para utilizar qualquer modo de grelhar, e não utilizar o forno com a porta aberta excepto para carregar, retirar ou verificar os alimentos. Como manter o forno limpo durante o funcionamento da grelha? Colocar o tabuleiro cheio de água no primeiro nível. Quase todos os fluidos que pingam dos alimentos cairão na bandeja. Os elementos de aqueci- mento são ligados e desligados em modo grelhador. Esta é uma parte normal da operação e depende do ajuste da temperatura. Como são calculados os parâmetros do forno se a receita não dá o peso do assado? Escolher uma configuração aproximada e alterar ligeiramente a duração. Utilizar um termómetro de forno, se possível, para detectar a temperatura da carne. Insira o termómetro cuidadosamente, de acordo com as instruções do fabricante. Certifique-se de que o termómetro é espetado num grande pedaço de carne, longe do osso ou de possíveis buracos. O que acontece se for derramado líquido sobre um prato no forno durante o processo de cozedura? O líquido ferverá e o vapor sairá, como é o processo físico normal. Tenha cuidado, pois este vapor é quente. Ver também "Água condensada durante a cozedura" para mais detalhes. Se o líquido contiver álcool, o processo de cozedura será mais rápido e poderá resultar num incêndio na cavidade. Certifique-se de que a porta está fechada durante estes processos, e controle cuidadosamente a cozedura. Abrir a porta com muito cuidado e apenas se necessário.

NívelForma BOLOS Modo Temp.em °C Duração em minutos Pão-de-ló rectangular simple Fôrma retangular Fôrma retangular

V.2NívelForma BOLOS Modo Temp. em °C NívelForma PAN Modo Temp.em °C Duração em minutos Convencional Convencional Convencional Convencional com ventilador Convencional com ventilador

Nível Tempo (min) Pre -aquec. Pão-de-ló Pão-de-ló Desmontável 26cm Desmontável 26cm Desmontável 26cm Desmontável 20cm Desmontável 20cm

30-35 30-35 30-35 30-35 70-80 70-80 80-85 30-40 40-50 Não Não Não Não Não Sim Sim Sim Sim Sim Bolinhos Bolinhos Bolinhos Cheesecake Tarte de maçã Tarte de maçã Pão Pão 1 bandeja 1 bandeja 1 bandeja 1 bandeja 2 bandejas 2 e 4 Nível Forma CARNE Modo Temp. em °C Duração em minutos Bandeja 2 Lombo de vitela 1,6 KG Grelha dupla com ventilador

V.2EFICIÊNCIA ENERGÉTICA DE ACORDO COM EN 60350-1 Tenha em atenção os seguintes dados:

1. As medições são feitas em modo ECO para obter dados sobre o modo ar forçado e

2. As medições são feitas no modo de aquecimento para cima e para baixo para

determinar os dados sobre o modo convencional.

3. Durante as medições, apenas os acessórios necessários se encontram na

cavidade, todas as outras peças foram removidas.

4. O forno em teste é instalado como descrito nas instruções do manual, e colocado

no centro do armário.

5. É necessário que as medições fechem a porta como faria quando a utilizasse em

casa, mesmo que o cabo perturbe a vedação da calafetagem durante a medição. Para garantir que não haja impacto negativo nos dados energéticos devido ao facto de a porta não se fechar corretamente, a porta deve ser cuidadosamente fechada durante a medição. Pode ser necessário utilizar uma ferramenta para garantir a vedação da porta como se fosse na casa de um utilizador.

6. A determinação do volume da cavidade utilizada no modo Descongelamento é

descrita na página 14. Para assegurar uma utilização eficiente do forno, todos os acessórios, incluindo as longarinas laterais, devem ser removidos.

1. Nas receitas com frango, começar com o lado de baixo para cima e virar após 30

2. Usar uma assadeira escura e fosca e colocar na prateleira.

3. Retirar as panelas assim que a comida estiver pronta, mesmo que o tempo de

cozedura não seja até ao fim do tempo de cozedura.

4. Escolher a temperatura mais baixa e verificar os alimentos após a menor duração

dos intervalos mostrados na tabela.

5. Se a bandeja for utilizado para apanhar líquidos que possam pingar dos alimentos

na grelha durante o modo grelhador, a bandeja deve ser colocada no nível 1, cheia com água.

6. Deve virar os hambúrgueres depois de 2/3 do tempo ter decorrido.

Acessórios RECEITAS Função ºC Nível Tempo (min) Pre-aquec.

O modo ECO aquece por baixo e com o anel traseiro; com este modo pode poupar energia durante a cozedura. RECEITAS Acessórios

45-50 80-85 80-85 55-60 55-60 65-70 75-80 1 80-90 Não Não Não Não Não Não Não Não Assado de porco Clafoutis de cereja Rosbife 1,3kg Brownies Gratinado de batata Lasanha Cheesecake EAS Electric EMV72PGN Peso do forno Número de cavidades Fonte de calor Volume útil CE eléctrica, cavidade (Convencional) CE eléctrico, cavidade (Ar forçado) EEI Cavidade Classe de eficiência energética (A+++ a D)

Nota Todos os modos de forno descritos nas páginas 9 e 15 são funções principais do forno. 42kg 1.06kWh/ciclo 0.69kWh/ciclo Nível Tempo (min) Pre-aquec.

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

1.Controles remotos, borrachas de entrada de drenagem, encaixes e vedações de portas, proteção contra calafetação 2.Danos em esmaltes, tintas, niquelagem, cromagem, oxidação ou outros tipos de peças ou componentes estéticos que não afetam o funcionamento interno do aparelho. 3.Danos nas peças de desgaste devido ao uso, corrosão ou oxidação, sejam causados pelo uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre. 4.Danos em peças frágeis de vidro, vitrocerâmica, plásticos, puxadores, cestos, portas ou lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação. 5.Avarias causadas por causas fortuitas ou acidentes de força maior, ou como conse- quência de uso anormal, negligente ou impróprio do dispositivo. 6.Responsabilidade civil de qualquer natureza. 7.Danos consequentes no aparelho, desde que não sejam causados por uma avaria inter- na. 8.Manutenção ou conservação do aparelho: revisões periódicas, ajustes e graxas. 9.Defeitos que possam sofrer acessórios e complementos, adaptadores, cabos externos, bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante. 10.Falhas causadas por instalação incorreta ou ilegal, ventilação inadequada, falta de aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais. 11.Aparelhos usados em aplicações industriais ou para fins comerciais.

12. Aparelhos com número de série ilegível ou alterado.

13. Defeitos ou avarias produzidos como resultado de reparos, modificações ou desmonta-

gem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção. 14.Durante o período de garantia é imprescindível manter todos os manuais junto com o equipamento. Se o equipamento for vendido, ou doado, o manual e todos os docu- mentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.

15. Falhas que tenham origem ou sejam consequência direta ou indireta de: contato

com líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.

16. Danos derivados de terrorismo, motim ou tumulto popular, manifestações e greves

legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional". O design e as especificações estão sujeitos a alterações sem aviso prévio para melhoramento do produto. Quaisquer alterações ao manual serão actualizadas no nosso sítio web, pode consultar a versão mais recente. www.easelectric.es 42 V.2Visítanos en: www.easelectric.es EAS ELECTRIC SMART TECHNOLOGY, S.L.U. P.I. San Carlos, Camino de la Sierra, S/N, Parcela 11 03370 Redován (Alicante) - ESPAÑA Escanee para ver este manual en otros idiomas y actualizaciones: Scan for manual in other languages and further updates: Manuel dans d'autres langues et mis à jour: Manual em outras línguas e actualizações: Toda la documentación del producto Complete documents about the product Documentation plus complète sur le produit Mais documentação do produto V.2
