| Tipo de produto | Alto-falante (caixa central) |
| Marca | Bowers & Wilkins |
| Modelo | HTM6 S3 |
| Categoria | Caixa central para home theater |
| Uso recomendado | Sistema Home Theater (frente central) |
| Posicionamento | Em prateleira, móvel ou suporte dedicado FS-600 S3 |
| Altura recomendada | Tweeter na altura do ouvido |
| Distância mínima das paredes | 50 cm |
| Distância de aparelhos sensíveis (CRT) | 50 cm |
| Conexões | Terminais de parafuso (aceitam garfos 6/8 mm, banana 4 mm, fio nu 4 mm) |
| Bi-cablagem / Bi-amplificação | Possível (remover as ligações) |
| Acessórios incluídos | Grelha, tampões de espuma (2 peças), pés de borracha auto-adesivos (4), pés de borracha de aparafusar (4), pontas (4), base, chave Allen, parafusos, arruelas |
| Ajuste de graves | Tampões de espuma para inserir no respiro (atenuação parcial ou total) |
| Amaciamento inicial | Cerca de 15 horas de uso normal |
| Manutenção | Aspiração com pano de microfibra |
| Limpeza | Não usar produtos abrasivos, ácidos, amoníaco ou antibacterianos |
| Segurança (pontas) | As pontas são muito afiadas – manusear com cuidado |
| Segurança elétrica | Em alguns países, usar plugues banana requer remover os tampões de plástico |
| Normas ambientais | Conforme RoHS, REACH, WEEE |
Perguntas frequentes - HTM6 S3 BOWERS & WILKINS
Perguntas dos utilizadores sobre HTM6 S3 BOWERS & WILKINS
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Alto-falante em formato PDF gratuitamente! Encontre o seu manual HTM6 S3 - BOWERS & WILKINS e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HTM6 S3 da marca BOWERS & WILKINS.
MANUAL DE UTILIZADOR HTM6 S3 BOWERS & WILKINS
Bem-vindo e obrigado por escolher a Bowers & Wilkins.
O nosso fundador, John Bowers, acreditava que um desenho criativo, engenharia inovadora e tecnologia avançada eram as chaves que poderiam abrir portas para se desfrutar do áudio em casa. A sua crença é algo que continuamos a partilhar e que inspira cada produto que desenhamos.
O produto que adquiriu possui elevados padrões de desempenho que requerem uma instalação cuidadosa, pelo que recomendamos que leia este manual antes de utilizar o produto.
Continuação na página 31 →

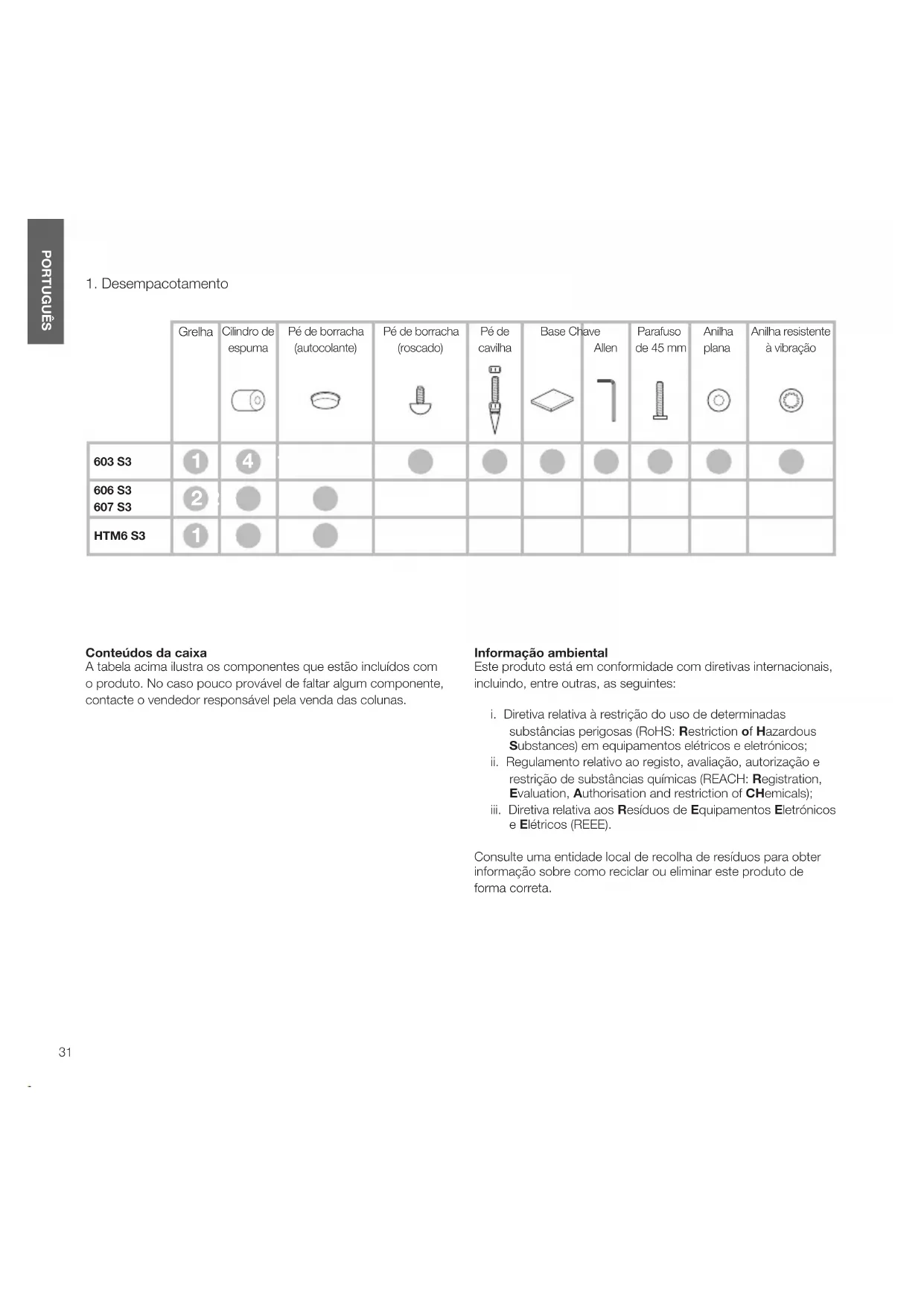

A tabela acima ilustra os componentes que estão incluídos com o produto. No caso pouco provável de faltar algum componente, contacte o vendedor responsável pela venda das colunas.
Informação ambiental
Este produto está em conformidade com diretivas internacionais, incluindo, entre outras, as seguintes:
i. Diretiva relativa à restrição do uso de determinadas substâncias perigosas (RoHS: Restriction of Hazardous Substances) em equipamentos elétricos e eletrónicos;
ii. Regulamento relativo ao registo, avaliação, autorização e restrição de substâncias químicas (REACH: Registration, Evaluation, Authorisation and restriction of Chemicals);
iii. Diretiva relativa aos Resíduos de Equipamentos Eletrónicos e Elétricos (REEE).
Consulte uma entidade local de recolha de resíduos para obter informação sobre como reciclar ou eliminar este produto de forma correta.
- Posicionamento 603 S3
Instalação das colunas
603 S3
A coluna 603 S3 foi concebida para ser instalada apenas no chão. Para uma estabilidade adequada, instale sempre a base fornecida e certifique-se de que as colunas assentam firmemente no chão utilizando os pés de cavilha ou borracha fornecidos.
Poderá fixar a base durante o processo de desempacotamento, seguindo as ilustrações acima ou os diagramas na aba superior da caixa.
Aviso
A base DEVE ser sempre utilizada, com os pés de cavilha ou borracha inseridos na mesma. NÃO insira os pés de cavilha ou borracha diretamente na caixa.
Aviso de segurança importante
Cavilhas pontiagudas, não tocar.
Os pés de cavilha foram concebidos para furar tapetes, ficando apoiados na superfície do chão. Comece por apertar as contraporcas nas cavilhas apenas o suficiente para que fiquem suspensas imediatamente acima do tapete, com as cavilhas apoiadas no chão. Em seguida, aperte completamente as cavilhas nos encaixes roscados da base. Se a caixa oscilar quando estiver colocada no chão, desaperte as duas cavilhas que não estão em contacto com o chão, até que a caixa esteja firmemente apoiada e não oscile. Para concluir, bloqueie as porcas na base e aperte-as cuidadosamente para evitar a rotação dos pés de cavilha. Poderá ser mais conveniente instalar e ajustar os pés das cavilhas depois de se alcançar um posicionamento ideal das colunas.
Se não existir um tapete e pretender evitar arranhar a superfície do solo, utilize um disco de proteção de metal (uma moeda, por exemplo) entre a cavilha e o chão, ou o pé de borracha fornecido. Instale os pés de borracha e nivele a caixa da mesma forma que fez com as bases das cavilhas.
As colunas 606 S3 e 607 S3 foram originalmente concebidas para serem instaladas num suporte de chão específico (FS-600 S3), mas poderão ser colocadas numa prateleira, se assim preferir. No entanto, importa referir que esta solução oferece menos flexibilidade quanto à otimização do desempenho das colunas. Se as colunas forem colocadas numa prateleira, recomendamos a utilização dos cilindros de espuma (fornecidos) para otimizar o desempenho das portas (consultar a secção 4: Ajustes).
Em ambos os casos, os tweeters das colunas devem ficar sensivelmente ao nível dos ouvidos, tendo em conta a sua posição de audição habitual.
Nota: se utilizar uma prateleira, certifique-se de que esta é suficientemente resistente para suportar adequadamente o peso e aplique os quatro pés de borracha autocolantes na parte inferior da coluna.
HTM6 S3
Se utilizar um projetor com um ecrã acusticamente transparente, coloque a coluna atrás do centro do ecrã. Caso contrário, posicione-a diretamente abaixo ou acima do ecrã utilizando um suporte, móvel ou prateleira de parede, certificando-se de que a coluna fica o mais perto possível da altura dos ouvidos. Se a
Posicionamento das colunas
Seja em instalações de sistemas estéreo ou em instalações de cinema em casa, assegure-se de que o espaço envolvente de cada coluna tem características acústicas semelhantes. Por exemplo, se uma coluna estiver próxima de uma parede e a outra estiver perto de cortinados ou de mobília com revestimento macio, a qualidade geral do som e a imagem de sistemas estéreo ficarão comprometidas.

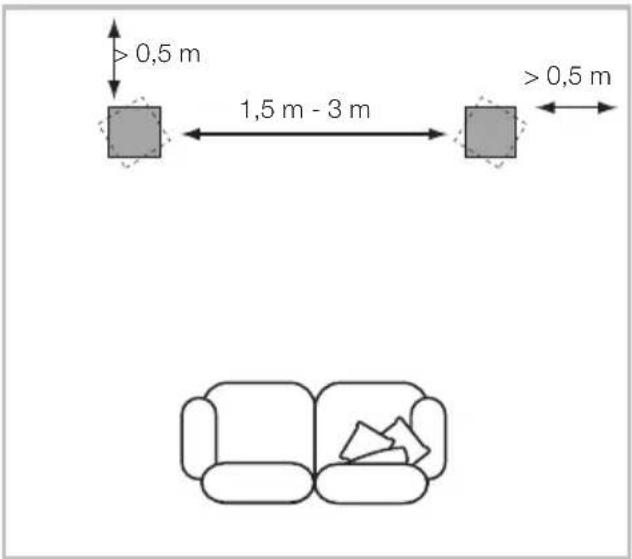

Para começar, as colunas devem ser posicionadas a uma distância de 1,5 m a 3 m uma da outra, em dois cantos de um triângulo equilátero que fica completo com a posição de audição, correspondendo esta ao terceiro canto. As colunas devem ser colocadas a, pelo menos, 0,5 m da parede de fundo e de quaisquer paredes laterais (conforme na ilustração acima).
5 canais 7 canais
Se as colunas forem utilizadas para os canais frontais de um sistema de cinema em casa, devem ficar mais próximas uma da outra do que se forem utilizadas para sistemas de áudio de dois canais, já que os canais surround tendem a alargar a imagem. Posicionar as colunas a aproximadamente 0,5 m da parte lateral do ecrã também contribui para manter a imagem acústica equilibrada com a imagem visual. Tal como acontece no posicionamento em sistemas estéreo convencionais, as colunas devem estar a uma distância de, pelo menos, 0,5 m das paredes laterais.
Os diafragmas das colunas criam fluxos de campos magnéticos que se propagam para além dos limites da caixa. Recomendamos que mantenha objetos sensíveis a campos magnéticos (televisores CRT, monitores de computador, discos de computador, cassetes de áudio ou vídeo, cartões com banda magnética e outros semelhantes) a uma distância de, pelo menos, 0,5 m das colunas. Os ecrãs LCD, OLED e plasma não são afetados por campos magnéticos.
- Ligações
Ligação convencional Ligação de cablagem dupla
Aviso de segurança importante
Todas as ligações devem ser feitas com o equipamento áudio desligado. Quando o equipamento áudio está em utilização normal, tocar
nos terminais ou cablagem da coluna sem isolamento pode causar uma sensação desagradável. Os terminais da coluna 600 S3 são compatíveis com várias terminações de cabos: fichas banana de 4 mm, forquilhas de 6 mm e 8 mm (1/4 pol. e 5/16 pol.) ou cabos nus com um máximo de 4 mm (5/32 pol.) de diâmetro.
Aviso de segurança importante
Em alguns países, especialmente europeus, a utilização de fichas banana de 4 mm é considerada um risco potencial de segurança, uma vez que
podem ser introduzidas em tomadas de parede desprotegidas. De forma a cumprir as normas de segurança europeias CENELEC, os orifícios de 4 mm nas extremidades dos terminais estão bloqueados por pinos de plástico. Se estiver a utilizar os produtos num país onde estas condições se apliquem, deve garantir que as fichas banana não são utilizadas de forma pouco segura por crianças ou outras pessoas desinformadas. Os pinos de plástico podem ser removidos se pretender usar fichas banana.
Peça aconselhamento ao seu fornecedor sobre a escolha de cabos para as colunas. Mantenha a impedância total abaixo do valor máximo recomendado nas especificações das colunas e utilize um cabo de indutância baixa para evitar a atenuação de frequências altas.

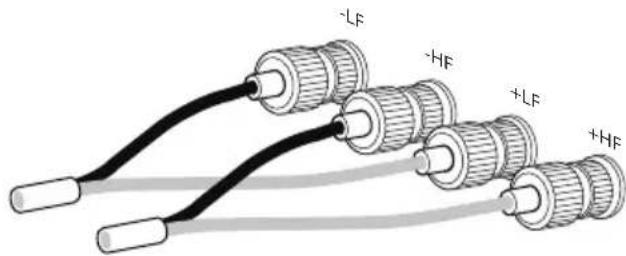

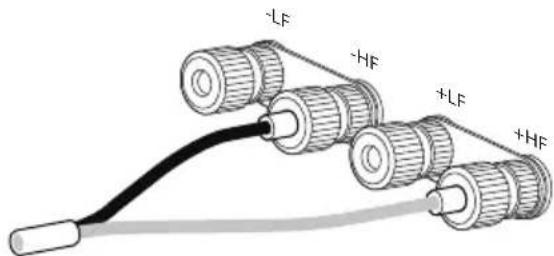

Existem dois pares de terminais ligados na parte de trás da coluna. Para uma ligação convencional (ver acima, à esquerda), mantenha os terminais na posição de origem (conforme fornecidos), deixando apenas um par de terminais ligado ao amplificador. Para ligações de cablagem dupla ou amplificação dupla (ver acima, à direita), as ligações dos terminais devem ser removidas e cada um dos pares de terminais deve ser ligado ao amplificador de forma independente. A cablagem dupla pode melhorar a resolução dos detalhes de níveis mais baixos.
Certifique-se de que os terminais positivos da coluna (com um anel vermelho) estão ligados ao terminal de saída positivo do amplificador e de que os terminais negativos da coluna (com um anel preto) estão sempre ligados ao terminal de saída negativo do amplificador. Uma ligação incorreta não provoca danos, mas pode resultar numa imagem estéreo fraca e na perda de sons graves. Aperte sempre as capas dos terminais ao máximo para evitar ruídos.
- Ajustes
Geralmente, o maior afastamento das colunas em relação às paredes reduz o volume dos sons graves. A existência de espaço atrás das colunas também ajuda a criar uma sensação de profundidade do som. Por seu lado, a maior aproximação das colunas em relação às paredes aumenta o volume dos sons graves. Se pretender reduzir o volume dos sons graves sem ter de afastar as colunas da parede, aplique os cilindros de espuma ou, para uma redução mais atenuada dos graves, os anéis de espuma nos tubos das portas (ver acima).
Se os sons graves parecerem estar desajustados em relação à frequência, é muito provável que isso se deva aos modos de ressonância na divisão de audição. Mesmo pequenas alterações na posição das colunas ou na posição de audição podem ter um efeito profundo na forma como essas ressonâncias afetam o som. Experimente alterar a posição de audição ou colocar as colunas ao longo de uma parede diferente. A presença e o posicionamento de móveis de grandes dimensões também podem influenciar os modos de ressonância.
Se não existirem alternativas, pode ajustar o desempenho de baixa frequência das colunas utilizando os cilindros de espuma fornecidos. Os cilindros são compostos por duas peças, o que permite um determinado nível de ajuste utilizando a peça exterior, de maior diâmetro, isoladamente ou em combinação com a outra peça. Utilizar apenas o cilindro de espuma exterior, de maior diâmetro, irá proporcionar uma menor atenuação dos sons graves do que o conjunto completo de cilindros.
Se a imagem central estiver desfocada, experimente aproximar as colunas ou colocá-las em ângulo para dentro, de forma a que apontem para uma localização imediatamente à frente da posição de audição. Se o som for demasiado intenso, aumentar a quantidade de tecidos de decoração na divisão (por exemplo, cortinas mais densas) poderá ajudar a equilibrar o som. Inversamente, reduzir a quantidade de tecidos de decoração poderá ajudar a intensificar um som abafado.
Para uma audição mais clara, remova as grelhas segurando-as pelas extremidades e puxando-as cuidadosamente para fora da caixa.
- Utilização inicial 6. Manutenção
O desempenho das colunas terá variações subtis durante a primeira fase de audição. Se a coluna tiver sido armazenada num ambiente frio, os materiais de amortecimento e de suspensão dos diafragmas levarão algum tempo até recuperarem as suas propriedades mecânicas corretas. As suspensões dos diafragmas também ganharão mais flexibilidade após as primeiras horas de utilização. O tempo requerido para que as colunas atinjam o desempenho pretendido varia consoante as condições de armazenamento prévio e a forma de utilização das mesmas. Por norma, deverá esperar até uma semana para que os efeitos da temperatura estabilizem e cerca de 15 horas de utilização média para que as peças mecânicas funcionem de acordo com as características previstas.
Geralmente, basta limpar o pó das superfícies da caixa. Recomendamos que utilize um pano de microfibras macio. Se utilizar um aerossol ou outro produto de limpeza, aplique-o no pano, não diretamente no equipamento, e teste primeiro numa área mais reduzida, já que alguns produtos de limpeza poderão danificar algumas superfícies. Evite utilizar produtos abrasivos ou que contenham agentes ácidos, alcalinos ou antibacterianos. Não utilize produtos de limpeza nos diafragmas. Evite tocar nos diafragmas, para evitar danos.
