Soort product	Luidspreker (center speaker)
Merk	Bowers & Wilkins
Model	HTM6 S3
Categorie	Center speaker voor home cinema
Aanbevolen gebruik	Home Cinema systeem (centrale frontale)
Plaatsing	Op plank, meubel of speciale voet FS-600 S3
Aanbevolen hoogte	Tweeter op oorhoogte
Minimale afstand tot muren	50 cm
Afstand tot gevoelige apparaten (CRT)	50 cm
Aansluitingen	Schroefklemmen (accepteert vorken 6/8 mm, banaan 4 mm, blanke draad 4 mm)
Bi-wiring / Bi-amping	Mogelijk (verwijder de verbindingen)
Inbegrepen accessoires	Rooster, schuimdoppen (2 stuks), zelfklevende rubberen voetjes (4), schroefrubberen voetjes (4), punten (4), plint, inbussleutel, schroeven, ringen
Basinstelling	Schuimdoppen in de poort (gedempt of volledig)
Inlooptijd	Ongeveer 15 uur normaal gebruik
Onderhoud	Afstoffen met microvezeldoek
Reiniging	Gebruik geen schurende, zure, ammoniak of antibacteriële producten
Veiligheid (punten)	De punten zijn erg scherp – voorzichtig hanteren
Elektrische veiligheid	In sommige landen moet u bij gebruik van bananstekers de plastic doppen verwijderen
Milieunormen	Conform RoHS, REACH, WEEE

Veelgestelde vragen - HTM6 S3 BOWERS & WILKINS

Hoe installeer ik de center speaker HTM6 S3?

Plaats de luidspreker direct onder of boven het scherm, bij voorkeur op oorhoogte. Gebruik een speciale voet FS-600 S3, een meubel of een plank. Als hij op een plank staat, bevestig dan de vier meegeleverde zelfklevende rubberen voetjes om trillingen te isoleren.

Kan ik bananstekers gebruiken voor de aansluitingen?

Ja, de klemmen accepteren bananstekers van 4 mm. In sommige landen (vooral in Europa) zijn de gaten echter geblokkeerd met plastic doppen om veiligheidsredenen. Als u bananstekers wilt gebruiken, verwijdert u deze doppen door ze los te draaien. Zorg ervoor dat u de dopjes daarna weer goed vastdraait.

Hoe sluit ik de luidspreker aan in bi-wiring?

Verwijder voor bi-wiring de metalen verbindingen die de twee paar klemmen verbinden. Sluit vervolgens een speciale kabel aan op de HF-klemmen (hoge frequenties) en een andere op de LF-klemmen (lage frequenties) vanaf de versterker. Dit verbetert de detailresolutie.

Hoe pas ik het basniveau aan?

U kunt de meegeleverde schuimdoppen in de achterste poort plaatsen. Gebruik alleen het buitenste deel voor een lichte demping, of beide delen samen voor een sterkere demping. U kunt de luidspreker ook verder van de muur plaatsen om de bas te verminderen.

Hoe lang is de inlooptijd?

Reken op ongeveer 15 uur normaal gebruik om de ophangingen van de luidsprekers optimale prestaties te laten bereiken. Als de luidspreker in een koude omgeving is opgeslagen, stabiliseren de temperatuureffecten zich in een weekend.

Hoe onderhoud ik de luidspreker?

Stof de kast af met een zachte microvezeldoek. Als u een reinigingsproduct gebruikt, breng het dan eerst aan op de doek, nooit direct op de luidspreker. Vermijd schurende, zure, ammoniak of antibacteriële producten. Raak de luidsprekers niet aan.

Welke minimale afstand moet ik aanhouden tussen de luidspreker en de muren?

Voor een optimale geluidskwaliteit houdt u een minimale afstand van 50 cm aan tussen de luidspreker en de achter- en zijmuren. Dit voorkomt overmatige basversterking en verbetert de geluidsdiepte.

Kan de luidspreker op een plank worden geplaatst?

Ja, dat is mogelijk. Zorg ervoor dat de plank voldoende stevig is om het gewicht te dragen. Gebruik de vier zelfklevende rubberen voetjes onder de basis om trillingen te isoleren. Let op: plaatsing op een speciale voet biedt meer flexibiliteit.

Wat te doen als het geluid niet helder is of te schel klinkt?

Als het geluid te schel is, voeg dan dempende elementen toe aan de kamer (tapijt, dikke gordijnen). Als het dof klinkt, verminder deze elementen. U kunt ook de hoek van de luidsprekers aanpassen naar de luisterpositie. Als het centrale beeld wazig is, breng de luidsprekers dichter bij elkaar.

Hoe bevestig ik de punten en welke voorzorgsmaatregelen moet ik nemen?

De punten zijn erg scherp – ga er voorzichtig mee om. Draai eerst de borgmoeren op de punten, draai vervolgens de punten in de inserts van de plint. Stel af zodat de luidspreker stabiel staat. Als de vloer kwetsbaar is, gebruik dan in plaats daarvan de rubberen voetjes of plaats een ring onder elke punt.

GEBRUIKSAANWIJZING HTM6 S3 BOWERS & WILKINS

Welkom en bedankt voor uw aankoop van een Bowers & Wilkins product. Onze oprichter John Bowers geloofde

in vindingrijke ontwerpen: innovatieve en vooruitstrevende technologie vormen de kern waarmee plezier met muziek thuis kan worden gerealiseerd. Deze visie is nog altijd ons uitgangspunt en vormt de inspiratie voor elk product dat we ontwikkelen.

Dit is een hoogwaardig product dat een zorgvuldige installatie verdient, daarom raden we u aan de tijd te nemen deze handleiding te lezen voordat u begint. Lees verder op pagina 45 →

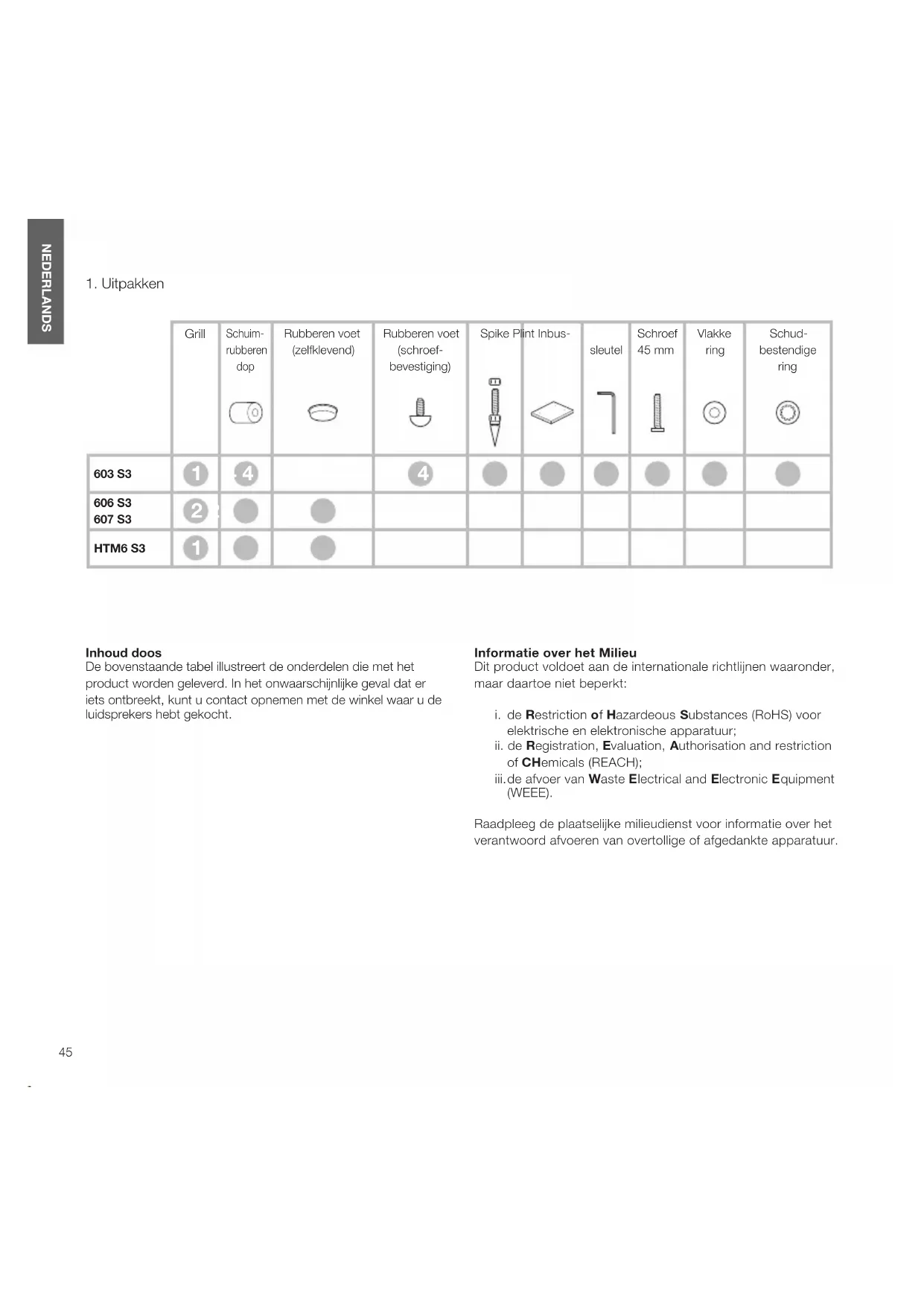

De bovenstaande tabel illustreert de onderdelen die met het product worden geleverd. In het onwaarschijnlijke geval dat er iets ontbreekt, kunt u contact opnemen met de winkel waar u de luidsprekers hebt gekocht.

Informatie over het Milieu

Dit product voldoet aan de internationale richtlijnen waaronder, maar daartoe niet beperkt:

i. de Restriction of Hazardeous Substances (RoHS) voor elektrische en elektronische apparatuur;
ii. de Registration, Evaluation, Authorisation and restriction of CHemicals (REACH);
iii. de afvoer van Waste Electrical and Electronic Equipment (WEEE).

Raadpleeg de plaatselijke milieudienst voor informatie over het verantwoord afvoeren van overtollige of afgedankte apparatuur.

1. Opstelling 603 S3


De 603 S3 mag alleen op de vloer worden gemonteerd. Voor goede stabiliteit moeten de luidsprekers altijd met de meegeleverde plint worden geïnstalleerd. Gebruik vervolgens de meegeleverde spikes of rubberen voeten om ervoor te zorgen dat de luidsprekers stevig op de vloer staan.

U kunt de plint tijdens het uitpakken bevestigen; volg hiervoor de bovenstaande illustraties of de diagrammen op de flappen van de doos.

Waarschuwing

De plint MOET altijd worden gebruikt, met de rubberen voeten of de spikes in de plint gestoken. De rubberen voeten of de spikes NOOIT rechtstreeks in de kast steken.

Belangrijke veiligheidsmededeling

Scherpe spikes, niet aanraken.

Spikes zijn bedoeld om door het tapijt heen te prikken, zodat de luidspreker op de vloer eronder staat. Schroef de borgmoeren in eerste instantie zo ver op de spikes, dat de moeren net boven het tapijt zweven wanneer de spikes op de vloer daaronder rusten. Schroef de spikes helemaal in de openingen met schroefdraad van de plint. Wanneer de luidspreker niet stabiel staat en wiebelt, schroef dan de beide spikes die de vloer niet raken wat verder naar buiten tot de kast niet meer wiebelt. Vergrendel tenslotte de moeren aan de onderkant door de moer met de meegeleverde steeksleutel voorzichtig aan te draaien terwijl u de bijgeleverde draaipen gebruikt om te voorkomen dat de spikevoet draait. Het is verstandig de spikes vast te zetten nadat de optimale luidsprekeropstelling is gevonden.

Bij andere vloeren dan tapijt kunt u krassen op de vloer voorkomen door ter bescherming een metalen schijf – een muntstuk bijvoorbeeld – tussen de spikes en de vloer te gebruiken; ook kunt u de rubber voetjes gebruiken. Breng de rubber voetjes op dezelfde wijze aan als de spikes en stel ze op dezelfde manier af.

De 606 S3 en 607 S3 zijn hoofdzakelijk bedoeld voor montage op een speciale vloerstandaard (FS-600 S3), maar kunnen zo nodig op een plank worden geplaatst. Houd er echter rekening mee dat dit minder flexibiliteit voor optimalisatie van de prestaties van de luidspreker biedt. Als de luidspreker op een plank moet worden geplaatst, raden we u aan de schuimrubberen doppen te gebruiken (meegeleverd) om de poortprestaties te optimaliseren (zie hoofdstuk 4: Fijnafstemming).

Bij beide installatieopties moeten de tweeters van de luidsprekers zich ongeveer op oorhoogte bevinden als u zich in uw normale luisterpositie bevindt.

NB: Als u een plank gebruikt, zorg er dan voor dat die sterk genoeg is om het gewicht zonder problemen te dragen en bevestig de vier zelfklevende rubberen voeten aan de onderkant van de luidspreker.

HTM6 S3

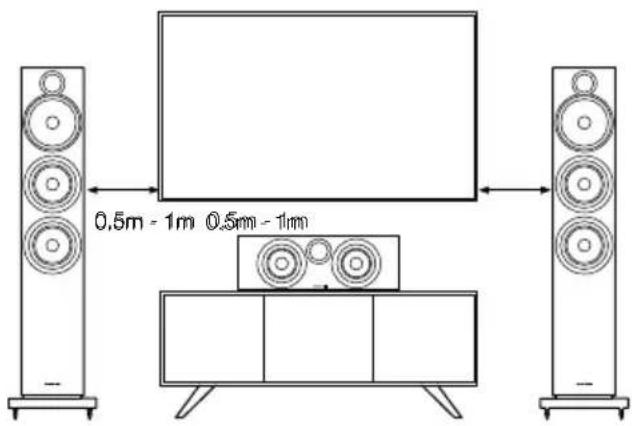

Bij gebruik van een projectietelevisie met een akoestisch transparant scherm plaatst u de luidsprekers achter het midden van het scherm. Anders plaatst u de luidspreker ofwel direct onder of boven het scherm met gebruik van ofwel een vloerstandaard, wandmeubel of muurplank en zorgt u dat

>0,5m 1,5m - 3m >0,5m

de luidspreker zo dicht mogelijk op oorhoogte staat. Als de luidspreker moet worden geplaatst op een plank of in een rek waar ook andere AV-apparatuur staat, bevestigt u de vier rubberen zelfklevende voeten aan de onderkant van de luidspreker. Deze bieden een zekere mate van bescherming tegen trillingen.

Luidsprekeropstelling

Zowel bij stereo- als bij home theater systemen is het verstandig te streven naar een identieke directe akoestische omgeving voor alle luidsprekers. Wanneer bijvoorbeeld één luidspreker dichtbij een kale wand is geplaatst en de andere in de nabijheid van zachte meubilering of gordijnen, dan zullen zowel de algehele geluidskwaliteit als het stereobeeld daar onder lijden.

Conventionele Stereosystemen

Als uitgangspunt worden de luidsprekers 1,5 tot 3 meter uit elkaar geplaatst, zodanig dat zij zich beide even ver van het luistergebied bevinden. De luidsprekers moeten ten minste 0,5 m van de achterkant en eventuele zijwanden worden geplaatst (zoals op de bovenstaande afbeelding is te zien).

5 kanalen 7 kanalen

Wanneer de luidsprekers worden gebruikt voor de front kanalen in een home theater systeem, dienen ze iets dichter bij elkaar te staan dan bij tweekanalen stereo omdat de surround kanalen het klankbeeld verbreden. Opstelling van de luidsprekers op 0,5 m ter weerszijden van het beeldscherm houdt het klankbeeld in de juiste verhouding met de grootte van het beeldscherm. Net als bij conventionele stereo-opstelling dienen de luidsprekers liefst ca. 0,5 m van de achterwand te blijven en eveneens 0,5 m van de zijwanden.

Magnetisch Strooiveld

De luidsprekereenheden veroorzaken een magnetisch strooiveld dat ook buiten de kast merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0,5 m van de luidspreker te houden. LCD- en plasmaschermen zijn niet gevoelig voor het magnetisch veld. LCD, OLED en plasma beeldschermen hebben geen last van magnetische velden.

3. Verbindingen

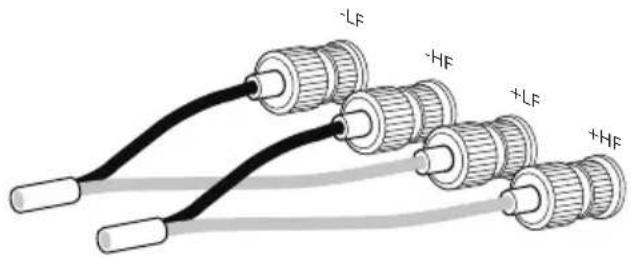

Conventionele aansluiting Dubbeldraadse aansluiting

-LF -HF +LF +HF

-LF -HF +LF +HF

Belangrijke veiligheidsmededeling

Alle verbindingen moeten worden gemaakt met de audioapparatuur uitgeschakeld. Bij normaal gebruik van audioapparatuur kan het aanraken

van niet-geïsoleerde luidsprekeraansluitingen of bedrading een onaangenaam gevoel veroorzaken. De luidsprekeraansluitingen van de 600 S3 accepteren verschillende soorten kabels en pluggen: 4 mm banaanstekkers, 6 mm en 8 mm (1/4" en 15/16") spades, of blanke draadeinden van max. 4 mm (5/32").

Belangrijk voor uw veiligheid

In bepaalde landen, vooral Europa, wordt het gebruik van 4 mm banaanstekkers beschouwd als potentieel gevaarlijk omdat deze ook in onbeschermde

stopcontacten kunnen worden gestoken. Om te voldoen aan de Europese CENELEC veiligheidsregels zijn de openingen op de aansluitingen geblokkeerd met plastic pennen. Wanneer u het product gebruikt in een land waar deze regels gelden, dient u zich ervan te overtuigen dat banaanstekkers niet op onveilige manier kunnen worden gebruikt door kinderen en andere niet geïnformeerde personen. De plastic pinnen kunnen worden verwijderd als u bananenstekkers wilt gebruiken.

Vraag uw leverancier om informatie over kabels. Houd de totale impedantie beneden het maximum als aanbevolen in de technische gegevens en gebruik kabel met een lage inductie om verzwakking van hoge frequenties te voorkomen.

Er bevinden zich twee paar gekoppelde aansluitklemmen achterop de luidspreker. Voor een conventionele aansluiting (linksboven) moeten de koppelingen tussen de aansluitklemmen op hun plaats blijven zitten (zoals bij aflevering het geval is) en sluit u maar één paar aansluitklemmen op de versterker aan. Voor dubbel bedrade aansluitingen of dubbele versterking (rechtsboven) moeten de koppelingen tussen de aansluitklemmen verwijderd worden en moet elk paar aansluitklemmen apart aan de versterker(s) worden aangesloten. Dubbele bedrading kan de resolutie bij een lage detaillering verbeteren.

Zorg ervoor dat de positieve aansluitingen van de luidspreker (met rode ring) met de positieve uitgang van de versterker worden verbonden en de negatieve aansluitingen van de luidspreker (met zwarte ring) met de negatieve uitgang van de versterker worden verbonden. Foutieve aansluiting geeft een minder goed ruimtebeeld en verlies aan bas. Schroef de doppen altijd helemaal over de aansluitingen om bijgeluiden te voorkomen.

1. Fijnafstemming


dB Hz dB Hz dB Hz

Controleer voordat u aan het fijnafstemmen begint, of alle verbindingen correct en stevig zijn geïnstalleerd.

Door de luidsprekers verder van de wand te plaatsen zal in het algemeen het laag afnemen. De ruimte achter de luidsprekers verhoogt ook de ruimtelijke indruk op het gehoor. Omgekeerd, door de luidsprekers dichter bij de wand op te stellen, neemt het laag juist toe. Wanneer u het laag wilt reduceren zonder de luidsprekers verder van de wand te plaatsen, drukt u de schuimrubber doppen in de poorten als aangegeven in afbeelding hierboven.

Als de lage tonen lijken af te wijken van de frequentie, is dit waarschijnlijk het gevolg van de akoestiek in het vertrek. De kleinste veranderingen in de positie van de luidsprekers of de luisterpositie kunnen al een aanzienlijk effect hebben op de geluidsprestaties, met name bij lage frequenties. Probeer zo mogelijk uw luisterpositie te veranderen of uw luidsprekers voor een andere wand te plaatsen. Ook de aanwezigheid en positie van grote meubelstukken kan van invloed zijn op de akoestiek.

Als er geen alternatief is, kunt u de luidsprekerprestaties op lage frequentie aanpassen met gebruik van de meegeleverde schuimrubberen doppen. Deze doppen zijn tweedelige onderdelen die een zekere mate van fijnafstelling mogelijk maken met gebruik van ofwel alleen het buitenste schuimrubberen stuk, dat een grotere diameter heeft, of met de twee stukken samen. Als u alleen het buitenste schuimrubberen stuk met de grotere diameter gebruikt, is er minder demping van lage tonen dan wanneer u de hele dop gebruikt.

Wanneer het centrale geluidsbeeld vaag is, probeer dan de luidsprekers dichter bij elkaar te zetten en ze te richten op een punt juist vóór de luisterpositie. Is het geluid te helder, dan kan het aanbrengen van zachtere stoffering in de kamer (zwaardere gordijnen bijvoorbeeld) een betere balans bewerkstelligen. Omgekeerd kan het reduceren van zachte stoffering een donkere klank helderder maken.

De meest kritische luisteraars raden we aan de grills van de woofer/middentoner te verwijderen door ze bij de rand vast te pakken en de voorzichtig van de kast te trekken.

1. Inspelen 6. Onderhoud

De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen.

De kast hoeft over het algemeen alleen maar te worden afgestoft. Wij raden u aan een zachte microvezeldoek te gebruiken. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. Vermijd aanraking van de eenheden, vooral de tweeter, die zeer gemakkelijk beschadigd kan raken.

1. Αποσυσκευσία

	Гріlia	Парéмбусма афроú[3073]	Пódi апó каoutsoúk (autokóllητο)	Пódi апó каoutsoúk (βiδωτό)[70X5]	Пódi-akída[60v7]	Báση Kleiði álev	Bíða 45 mm	Аллý роδέλa[swu]	Одovтштý роδέλa	ВК4Y
603 S3	1	114		●	●	●	●	●	●	●
606 S3607 S3	2	●	●
HTM6 S3	1	●	●
