HTM6 S3 - Altoparlante BOWERS & WILKINS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante (cassa centrale)
Marca	Bowers & Wilkins
Modello	HTM6 S3
Categoria	Cassa centrale per home theater
Uso consigliato	Sistema Home Theater (frontale centrale)
Posizionamento	Su scaffale, mobile o supporto dedicato FS-600 S3
Altezza consigliata	Tweeter all'altezza dell'orecchio
Distanza minima dalle pareti	50 cm
Distanza da dispositivi sensibili (CRT)	50 cm
Connettività	Terminali a vite (accettano forcelle 6/8 mm, banana 4 mm, filo nudo 4 mm)
Bi-wiring / Bi-amping	Possibile (rimuovere i ponticelli)
Accessori inclusi	Griglia, tappi in schiuma (2 pezzi), piedini in gomma autoadesivi (4), piedini in gomma avvitabili (4), punte (4), base, chiave Allen, viti, rondelle
Regolazione dei bassi	Tappi in schiuma da inserire nel condotto di accordo (attenuazione parziale o totale)
Rodaggio iniziale	Circa 15 ore di utilizzo normale
Manutenzione	Spolveratura con panno in microfibra
Pulizia	Non utilizzare prodotti abrasivi, acidi, a base di ammoniaca o antibatterici
Sicurezza (punte)	Le punte sono molto appuntite – maneggiare con cautela
Sicurezza elettrica	In alcuni paesi, l'uso di spine banana richiede la rimozione dei tappi in plastica
Norme ambientali	Conforme a RoHS, REACH, WEEE

Domande frequenti - HTM6 S3 BOWERS & WILKINS

Come installare la cassa centrale HTM6 S3?

Posizionare la cassa direttamente sotto o sopra lo schermo, idealmente all'altezza dell'orecchio. Utilizzare un supporto dedicato FS-600 S3, un mobile o uno scaffale. Se posizionata su uno scaffale, fissare i quattro piedini in gomma autoadesivi forniti per isolare le vibrazioni.

Posso utilizzare spine banana per le connessioni?

Sì, i terminali accettano spine banana da 4 mm. Tuttavia, in alcuni paesi (soprattutto in Europa), i fori sono bloccati da tappi in plastica per motivi di sicurezza. Se si desidera utilizzare spine banana, rimuovere questi tappi svitandoli. Assicurarsi poi di riavvitare bene i cappucci.

Come collegare la cassa in bi-wiring?

Per il bi-wiring, rimuovere i ponticelli metallici che collegano le due coppie di terminali. Collegare quindi un cavo dedicato ai terminali HF (alte frequenze) e un altro ai terminali LF (basse frequenze) dall'amplificatore. Questo migliora la risoluzione dei dettagli.

Come regolare il livello dei bassi?

È possibile inserire i tappi in schiuma forniti nel condotto di accordo posteriore. Utilizzare solo la parte esterna per un'attenuazione leggera, o entrambe insieme per un'attenuazione più forte. Si può anche allontanare la cassa dalla parete per ridurre i bassi.

Qual è il tempo di rodaggio necessario?

Prevedere circa 15 ore di utilizzo normale affinché le sospensioni degli altoparlanti raggiungano le prestazioni ottimali. Se la cassa è stata conservata in un ambiente freddo, gli effetti della temperatura si stabilizzano in un fine settimana.

Come mantenere la cassa?

Spolverare il mobile con un panno morbido in microfibra. Se si utilizza un prodotto detergente, applicarlo prima sul panno, mai direttamente sulla cassa. Evitare prodotti abrasivi, acidi, a base di ammoniaca o antibatterici. Non toccare gli altoparlanti.

Quale distanza minima rispettare tra la cassa e le pareti?

Per una qualità sonora ottimale, mantenere una distanza di almeno 50 cm tra la cassa e le pareti posteriori e laterali. Questo evita un'amplificazione eccessiva dei bassi e migliora la profondità sonora.

La cassa può essere posizionata su uno scaffale?

Sì, è possibile. Assicurarsi che lo scaffale sia abbastanza solido per sostenere il peso. Utilizzare i quattro piedini in gomma autoadesivi forniti sotto la base per isolare dalle vibrazioni. Notare che il posizionamento su supporto dedicato offre maggiore flessibilità.

Cosa fare se il suono manca di chiarezza o è troppo brillante?

Se il suono è troppo brillante, aggiungere elementi fonoassorbenti nella stanza (tappeti, tende spesse). Se è sordo, ridurre questi elementi. Si può anche regolare l'angolazione delle casse verso la posizione di ascolto. Se l'immagine centrale è sfocata, avvicinare le casse tra loro.

Come fissare le punte e quali precauzioni prendere?

Le punte sono molto appuntite – maneggiarle con cautela. Avvitare prima i dadi di bloccaggio sulle punte, poi avvitare le punte negli inserti della base. Regolare in modo che la cassa sia stabile. Se il pavimento è fragile, utilizzare i piedini in gomma al posto delle punte o posizionare una rondella sotto ogni punta.

MANUALE UTENTE HTM6 S3 BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, capacità d'innovare e tecnologie all'avanguardia fossero fattori vincenti per la riproduzione audio domestica. Le sue idee sono ancor oggi condivise da noi tutti e fonte d'ispirazione per ogni nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attentamente questo manuale prima di iniziare. Continua a pagina 38 →

	Griglia Inserti in spugna		Piedino di gomma (auto-adesivo)	Piedino in gomma (avvitabile)	Piedino a punta	Base Chiave esago-nale	Vite 45 mm	Rondella Rondella antivibrante
		[X70Y]			[6C14]
603 S3	[XX52]				[X50H]
606 S3607 S3
HTM6 S3

Informazioni per l'ambiente

Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

1. Posizionamento 603 S3


L'altoparlante 603 S3 deve essere installato solo a pavimento. Per una stabilità ottimale, installare sempre la base in dotazione, quindi assicurarsi che l'altoparlante siano ben fisso sul pavimento utilizzando i piedini a punta o quelli di gomma in dotazione.

È possibile montare la base durante il processo di disimballaggio, seguendo le illustrazioni di cui sopra o i diagrammi sulla parte superiore della scatola di cartone.

Attenzione

La base DEVE essere sempre utilizzata con i piedini a punta o di gomma inseriti nella base stessa. NON inserire i piedini a punta o di gomma direttamente nel cabinet.

Importante avviso di sicurezza

Piedini a punta affiliati, non toccare.

I piedini a punta sono progettati appositamente per penetrare attraverso un eventuale tappeto in modo da poggiare direttamente sul pavimento sottostante. Inizialmente, avvitare i controdadi sui piedini a punta a circa un centimetro di distanza dal tappeto con i piedini a punta che poggiano sul pavimento sottostante. Avvitare completamente i piedini negli inserti filettati della base. Se il diffusore non è perfettamente stabile, svitare i due piedini che non toccano il pavimento fino a stabilizzarlo su tutte e quattro le punte. Bloccare infine i dadi contro la base e serrare delicatamente il dado per bloccare i piedini a punta ed evitare che ruotino durante l'operazione. Si consiglia di regolare l'altezza dei piedini e stringere i dadi dopo avere trovato la collocazione ottimale del diffusore.

Se nel locale non sono presenti tappeti e si desidera evitare graffi al pavimento, è possibile mettere un dischetto metallico protettivo (ad esempio una piccola moneta) sotto ciascuna punta, oppure montare i piedini in gomma in dotazione. Installare i piedini in gomma e livellare il diffusore seguendo la stessa procedura indicata per quelli a punta.

Gli altoparlanti 606 S3 e 607 S3 sono stati primariamente progettati per l'installazione su uno stand da pavimento dedicato (FS-600 S3), ma può essere posizionato su uno scafale, se lo si preferisce. Tuttavia, va notato che questa soluzione offre una minore flessibilità in termini di ottimizzazione delle prestazioni del diffusore. Se si usa il posizionamento a scaffale, raccomandiamo di installare gli inserti in spugna (in dotazione) per ottimizzare le prestazioni (vedere la Sezione 4: regolazione fine).

In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l'orecchio dell'ascoltatore.

Nota: se si usa il posizionamento a scaffale, assicurarsi che sia in grado di supportare il peso del diffusore e montare i quattro piedini in gomma auto-adesivi sulla base del diffusore.

HTM6 S3

Se si utilizza un TV a retro-proiezione con uno schermo acusticamente trasparente, posizionare l'altoparlante dietro la parte centrale dello schermo. In caso contrario, posizionarlo direttamente al di sotto o al di sopra dello schermo su uno stand da pavimento, un mobile o uno scafale a parete, assicurandosi che l'altoparlante sia all'altezza delle orecchie, per quanto possibile. Se il diffusore viene posizionato su uno scaffale o rack

con altre apparecchiature AV, applicare i quattro piedini in gomma auto-adesivi alla base del diffusore. Questi piedini offrono un discreto isolamento dalle vibrazioni.

Posizionamento

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l'altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l'immagine stereofonica rischiano di venir compromesse.

Sistemi stereo convenzionali

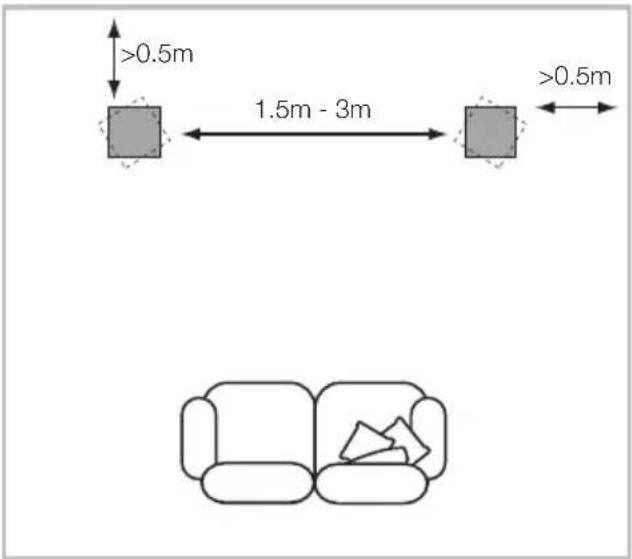

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori devono essere collocati alla distanza di almeno mezzo metro dalla parete posteriore e dalle eventuali pareti laterali (vedere figura qui sopra).

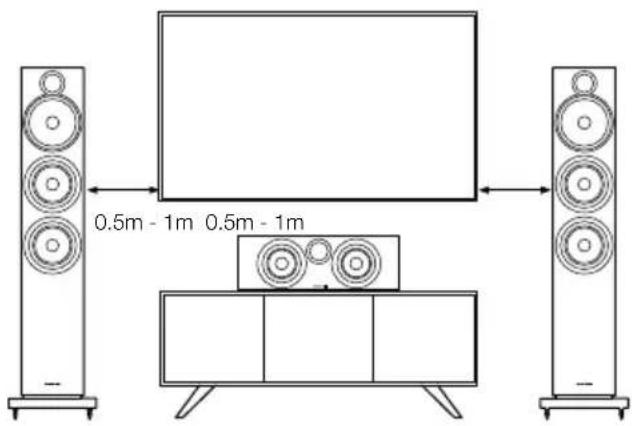

Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l'immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale.

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici.

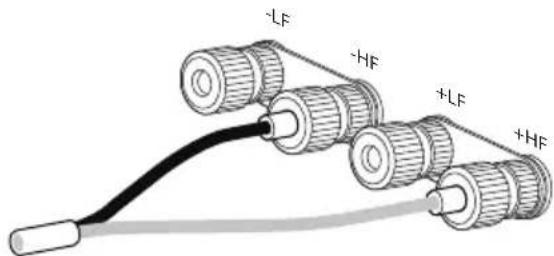

Collegamento convenzionale Collegamento bi-wiring

-LF -HF +LF +HF

-LF -HF +LF +HF

Importante avvertenza di sicurezza

Tutti i collegamenti devono essere eseguiti con l'apparecchiatura audio spenta. Quando si utilizzano apparecchiature audio durante il normale

funzionamento, toccare i terminali dei diffusori non isolati o il cablaggio può causare una sensazione spiacevole. I morsetti dei diffusori 600 S3 accettano cavi con svariate terminazioni: spinotti a banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spellati fino a 4 mm di diametro.

Importante avvertenza di sicurezza

In alcuni Paesi, in particolare in Europa, l'uso di spinotti a banana da 4 mm viene considerato potenzialmente pericoloso, perché potrebbero essere

inseriti nei fori di prese elettriche non protette. Per soddisfare le normative di sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono ostruiti da elementi in plastica. Se si utilizzano i diffusori in un Paese dove è in vigore tale normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo. Volendo utilizzare dei connettori a banana, è possibile togliere i connettori in plastica.

Chiedere consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenere la sua impedenza totale sotto al valore massimo indicato nelle specifiche tecniche del diffusore ed utilizzare un cavo a bassa induttanza per evitare attenuazioni alle alte frequenze.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell'amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all'amplificatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l'immagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (con l'anello rosso) siano collegati al terminale di uscita positivo dell'amplificatore, ed i terminali negativi (con l'anello nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un'insufficiente gamma bassa. Avvitare bene i tappi terminali per evitare vibrazioni indesiderate.

1. Regolazione fine


dB Hz dB Hz dB Hz

Prima procedere con la regolazione fine, assicurarsi che tutti i collegamenti dell'impianto siano corretti e stabili.

Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa. La presenza e il posizionamento di mobilio di grandi dimensioni possono anche influenzare le modalità di risonanza.

In assenza di alternative, è possibile regolare le prestazioni alle basse frequenze del diffusore usando gli inserti in spugna in dotazione. Gli inserti consistono di due parti, le quali consentono di "sintonizzare" al meglio il suono usando il pezzo esterno di maggiore diametro da solo oppure entrambe le parti. Se si usa solo la parte esterna più grande, l'attenuazione dei bassi sarà inferiore rispetto all'uso combinato dei due pezzi.

Se l'immagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d'ascolto. Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d'aiuto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravvivare un suono altrimenti spento ed opaco.

Per un ascolto nelle migliori condizioni, rimuovere le griglie a protezione di midrange e woofer afferrandole ai bordi e tirandole delicatamente verso di voi.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Raccomandiamo di utilizzare un panno in microfibra soffice. Se si preferisce utilizzare un prodotto spray per la pulizia, applicarlo sul panno, non direttamente sul mobile. Consigliamo altresì di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura del diffusore. Non impiegare prodotti abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzare alcun prodotto per la pulizia sugli altoparlanti ed evitare anche di toccarli, poiché potrebbero venir danneggiati.
