MANUAL DE UTILIZADOR SP18SB HiKOKI

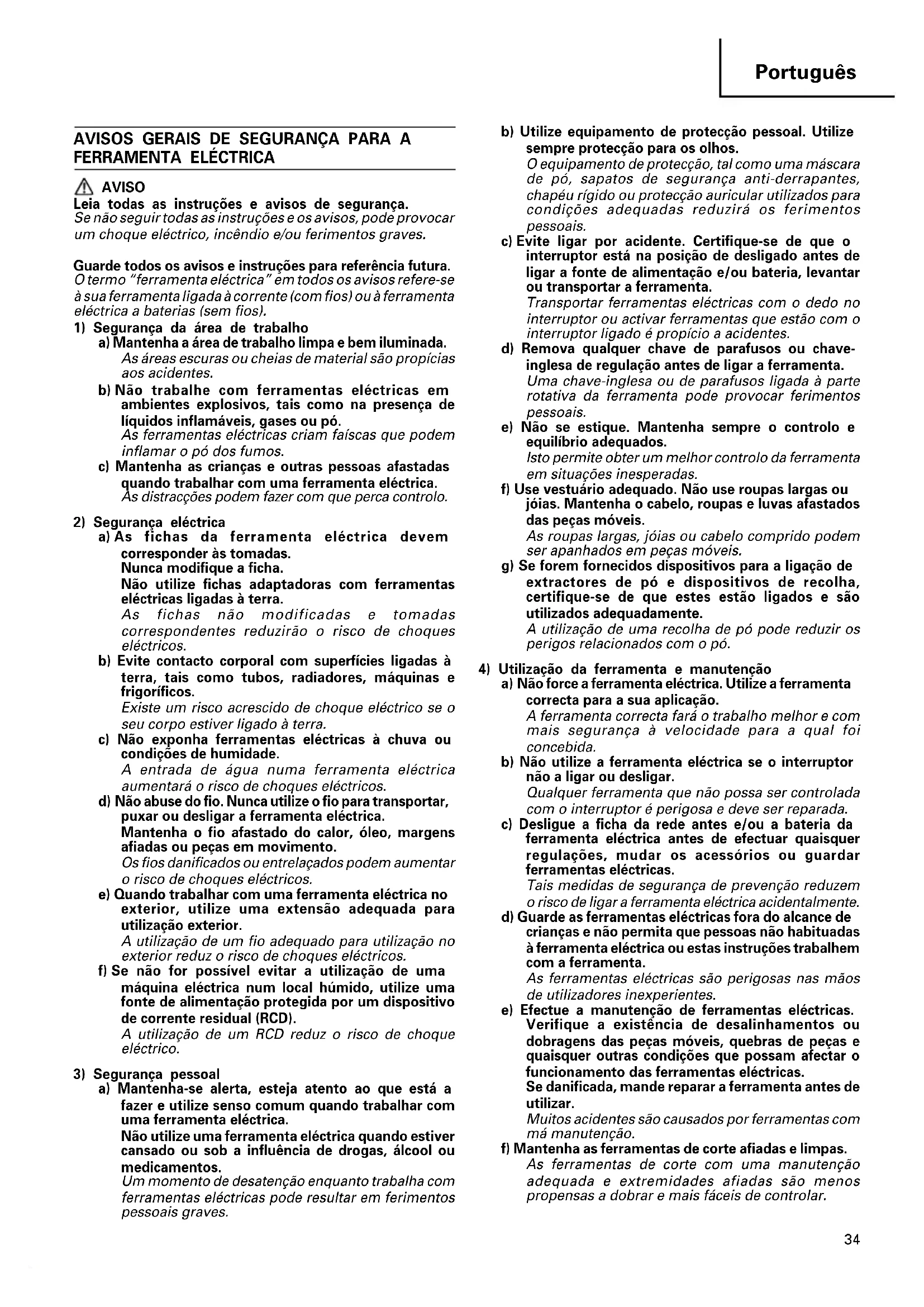

AVISO Leia todas as instruções e avisos de segurança. Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O termo “ferramenta eléctrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes. b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó. As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos. c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica. As distracções podem fazer com que perca controlo.

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas. Nunca modifique a ficha. Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra. As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos. b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos. Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra. c) Não exponha ferramentas eléctricas à chuva ou condições de humidade. A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos. d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento. Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos. e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior. A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos. f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos. O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis. As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis. g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação. A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida. b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada. c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas. Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente. d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta. As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes. e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas. Se danificada, mande reparar a ferramenta antes de utilizar. Muitos acidentes são causados por ferramentas com má manutenção. f) Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar. 07Por_SP18SB_WE 4/22/10, 18:023435 Português g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

a) Faça a manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta eléctrica é mantida. AVISO Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

AVISOS DE SEGURANÇA COMUNS PARA

AS OPERAÇÕES DE POLIMENTO

a) Esta ferramenta eléctrica foi concebida para funcionar como máquina de polir. Leia todos os avisos de segurança, instruções, ilustrações e especificações que acompanham esta ferramenta eléctrica. O não seguimento de todas as instruções apresentadas abaixo pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. b) Não é recomendada a utilização desta máquina eléctrica para operações como rebarbar, lixar, limpeza com escova metálica ou corte. As operações para as quais a máquina eléctrica não foi concebida podem criar perigo e causar ferimentos. c) Não utilize acessórios que não sejam especificamente concebidos e recomendados pelo fabricante da ferramenta. O facto de um acessório se adaptar à ferramenta eléctrica não é garantia de uma operação segura. d) A velocidade nominal do acessório deve ser, pelo menos, igual à velocidade máxima marcada na ferramenta eléctrica. A utilização dos acessórios a velocidades mais rápidas que a sua velocidade nominal pode fazer com que estes partam e sejam projectados. e) O diâmetro exterior e a espessura do acessório devem estar dentro da capacidade nominal da ferramenta eléctrica. Os acessórios de tamanho incorrecto não podem ser devidamente protegidos ou controlados. f) O tamanho do eixo de discos, frisos, discos de respaldo, ou de qualquer outro acessório, deve encaixar devidamente no eixo da ferramenta eléctrica. Os acessórios com orifícios de eixo que não encaixem no hardware de montagem da ferramenta eléctrica irão causar desequilíbrio, vibrar excessivamente e podem levar à perda de controlo. g) Não utilize um acessório danificado. Antes de cada utilização, proceda à inspecção de acessórios, como discos abrasivos relativamente a lascas e fissuras, disco de respaldo em relação a fissuras, desgaste ou utilização excessiva, escova metálica em termos de fios soltos ou partidos. Caso deixe cair a ferramenta eléctrica ou um acessório, proceda à inspecção relativamente a danos ou à instalação de um acessório não danificado. Após a inspecção e instalação de um acessório, mantenha-se afastado do plano do acessório rotativo e coloque a ferramenta eléctrica a trabalhar à velocidade máxima sem carga, durante um minuto. Normalmente, os acessórios danificados partem-se no decorrer deste teste. h) Use equipamento de protecção pessoal. Consoante a aplicação, use protecção facial, luvas ou óculos de segurança. Conforme apropriado, use uma máscara de pó, protectores auriculares, luvas e avental de protecção, capaz de proteger contra pequenos fragmentos abrasivos ou peças. A protecção para os olhos deve conseguir reter fragmentos projectados, gerados por diversas operações. A máscara de pó ou respirador devem ser capazes de filtrar partículas geradas durante a operação. A exposição prolongada a ruídos de grande intensidade pode causar perda de audição.

i) As pessoas que se encontrem por perto devem ser

mantidas a uma distância de segurança. Qualquer pessoa que entre na área de trabalho deve usar equipamento de protecção pessoal. Fragmentos de peças ou de acessórios partidos podem ser projectados e causar ferimentos além da área imediata de operação. j) Agarre a ferramenta eléctrica somente pelas superfícies isoladas ao realizar uma operação em que o acessório de corte possa conter fios ocultos ou o seu próprio cabo. O acessório de corte, em contacto com um fio com corrente, pode passar corrente para as partes metálicas expostas da ferramenta eléctrica e dar choque ao operador. k) Coloque o cabo afastado do acessório rotativo. Caso perca o controlo, o cabo pode ser cortado ou puxado e a sua mão ou braço podem ser puxados para o acessório rotativo. l) Nunca pouse a ferramenta de corte até que o acessório esteja completamente imobilizado. O acessório rotativo pode agarrar a superfície e puxar a ferramenta eléctrica para fora do seu controlo. m) Não coloque a ferramenta eléctrica em funcionamento enquanto a transporta ao seu lado. O contacto acidental com o acessório rotativo pode agarrar a sua roupa, puxando o acessório para o seu corpo. n) Limpe regularmente os respiradouros da ferramenta eléctrica. A ventoinha do motor irá sugar o pó para dentro do alojamento e a acumulação excessiva de metal em pó pode causar perigo eléctrico. o) Não opere a ferramenta eléctrica perto de materiais inflamáveis. As faíscas podem acender esses materiais. p) Não utilize acessórios que requeiram líquidos de refrigeração. A utilização de água ou de outros líquidos de refrigeração pode causar electrocussão ou choque. 07Por_SP18SB_WE 4/22/10, 18:023536 Português

REACÇÃO ENERGÉTICA E AVISOS

RELACIONADOS A reacção energética é uma reacção repentina a um disco rotativo, disco de respaldo, escova ou qualquer outro acessório que seja apertado ou puxado. A acção de apertar ou puxar causa um rápido retardamento do acessório rotativo, o que, por sua vez, faz com que a ferramenta eléctrica não controlada seja forçada na direcção oposta da rotação do acessório no ponto de ligação. Por exemplo, se um disco abrasivo for puxado ou apertado pela peça a ser trabalhada, o limite do disco que entra no ponto de aperto pode penetrar na superfície do material, fazendo com que o disco caia ou seja expelido. Consoante a direcção do movimento do disco no ponto de aperto, este pode ser projectado em direcção ao operador ou para longe dele. Os discos abrasivos podem também partir sob estas condições. A reacção energética é o resultado da má utilização da ferramenta eléctrica e/ou de procedimentos ou condições de operação incorrectos, podendo ser evitada se forem tomadas as devidas precauções, conforme descritas abaixo. a) Segure bem a ferramenta eléctrica e posicione o seu corpo e braço de forma que permita resistir a forças de reacção energética. Use sempre a pega auxiliar, se fornecida, para o máximo controlo de reacções energéticas ou de torção durante o início da operação. Caso sejam tomadas as devidas precauções, é possível ao operador controlar as reacções de torção ou as forças energéticas. b) Nunca colocar a mão perto do acessório rotativo. O acessório pode ter uma reacção energética para a sua mão. c) Não posicione o corpo na área onde a ferramenta eléctrica se irá movimentar na eventualidade de reacção energética. A reacção energética irá propelir a ferramenta na direcção oposta ao movimento do disco no ponto de aperto. d) Tenha cuidados redobrados ao trabalhar cantos, margens afiadas, etc. Evite oscilar ou apertar o acessório. Cantos, margens afiadas ou oscilação têm tendência a apertar o acessório rotativo e causar perda de controlo ou reacção energética. e) Não utilize uma lâmina de entalhe ou lâmina dentada para serra. Tais lâminas criam, frequentemente, reacções energéticas e perda de controlo. AVISOS DE SEGURANÇA ESPECÍFICOS PARA

a) Não permita que qualquer parte da tampa de polimento ou as respectivas cordas rodem livremente. Recolha ou corte quaisquer cordas do acessório. As cordas soltas ou em rotação podem enrolar-se nos dedos ou prender na peça de trabalho. PRECAUÇÕES SOBRE A UTILIZAÇÃO DA

1. Não deixe a máquina de polir em rotação pousada

no chão sem vigilância.

2. Segure sempre com firmeza a pega do corpo e

a pega lateral da máquina de polir. Caso contrário, a contra-acção produzida pode provocar um funcionamento irregular e até mesmo perigoso. Tensão (por zonas)* Potencia de entrada* Velocidade sem carga Peso (somente do corpo principal) 䡬 Polimento de superfícies envernizadas de mobiliário em madeira, etc. 䡬 Lustro de produtos em resina sintética ou ebonite.

Certifique-se de que a fonte de energia a ser utilizada está conforme às exigências especificadas na placa identificadora do produto.

Certifique-se de que o interruptor está na posição desligada. Se o plugue estiver conectado a um receptáculo quando o interruptor estiver ligado, a ferramenta elétrica vai começar a operar imediatamente, podendo provocar um grave acidente. ESPECIFICAÇÕES (110V, 115V, 120V, 127V, 220V, 230V, 240V) 705 W 2000 min

2,1 kg *Certifique-se de que verifica a chapa de dados técnicos, uma vez que pode mudar de zona para zona.

Quando o local de trabalho não possuir uma fonte de energia, utilize um cabo de extensão de espessura e de potência nominal suficientes. A extensão deve ser mantida tão curta quanto possível. CUIDADO: Os cabos danificados devem ser substituídos ou reparados.

Confirme se a alavanca de bloqueio está desengatada empurrando-a duas ou três vezes antes de ligar a ferramenta eléctrica (consulte a Fig. 1).

6. Instale a tampa da entrada de ar na entrada de ar do

lado onde o manípulo lateral está instalado para desviar, na medida do possível, o fluxo do ar de refrigeração do motor durante o funcionamento. Engate a patilha da tampa da entrada de ar na entrada de ar e exerça pressão na patilha ao instalar. Ao remover, utilize uma chave de fendas, etc. para extrair, conforme ilustrado na Fig. 3.

UIDADO:Certifique-se de que desactiva (OFF) e desliga a ficha da tomada para evitar um grave acidente.

(1) Fixe a porca de anilha ao calço de borracha. (2) Enquanto empurra a alavanca de bloqueio com uma mão, bloqueie o eixo rodando lentamente o calço de borracha com a outra mão. Aperte a porca de anilha com a chave fornecida. (3) Tape o calço de borracha com a cobertura de lã. Puxe o fio da cobertura de lã, permita que entre em contacto com o calço de borracha e aperte o fio. De seguida, esconda o nó e o fio em excesso na cobertura de lã. (Consulte a Fig. 2) CUIDADO: 䡬 Uma instalação incorrecta da cobertura de lã pode provocar vibração. 䡬 Confirme se a alavanca de bloqueio está desengatada empurrando-a duas ou três vezes antes de ligar a máquina de polir.

Para remover a cobertura de lã, siga os procedimentos supracitados pela ordem inversa. APLICAÇÃO DE MÁQUINA DE POLIR PRÁTICA

1. Permite o acabamento de superfícies curvas e planas.

Recomendamos que segure a máquina de polir sem exercer pressão sobre o material, aplicando apenas o peso da própria máquina. Caso contrário, o excesso de pressão exercida sobre a superfície a polir provocará um resultado insatisfatório para além de sobrecarregar o motor.

2. Dependendo do nível de acabamento a aplicar na

superfície, utilize o composto de polimento ou cera. Para se conseguir o máximo efeito de polimento, primeiro proceda ao polimento da superfície com lixa fina utilizando a lixadeira e de seguida com o composto de polimento utilizando a cobertura de lã, procedendo de seguida ao acabamento com cera. Aplique uma pequena quantidade de composto e cera na superfície e proceda ao polimento com a cobertura de lã.

3. Não deixe o cabo entrar em contacto com a

cobertura de lã durante esta operação, já que a cobertura de lã rotativa pode prender o cabo e trilhá-lo.

4. Ligar a máquina de polir

Se premir o interruptor e o freio ao mesmo tempo, a máquina mantém-se ligada, o que é conveniente para um funcionamento contínuo. Quando a máquina estiver desligada, o freio pode ser desengatado premindo novamente o interruptor.

5. Precauções após a utilização

Depois de utilizar, não pouse imediatamente a máquina de polir num local onde existam muitas aparas, sujidade e poeiras enquanto a rotação não parar completamente. CUIDADO Quando não estiver a utilizar a máquina de polir, deverá desligar a fonte de alimentação.

MANUTENÇÃO E INSPECÇÃO

1. Inspeção dos parafusos de montagem

Inspecione regularmente todos os parafusos de montagem e se certifique de que estão corretamente apertados. Se algum deles estiver frouxo, reaperte- o imediatamente. Caso isso não seja feito, pode resultar em perigo grave.

2. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro “coração” da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ ou se molhe com óleo ou água.

3. Inspeção das escovas de carvão (Fig. 4)

O motor emprega escovas de carvão que são peças de consumo. Como uma escova de carvão excessivamente desgastada pode provocar problemas no motor, troque-a por uma nova que tenha o mesmo número mostrado na ilustração. Além disso, mantenha as escovas de carvão sempre limpas e certifique-se de que elas deslizam livremente nos suportes de escova.

4. Troca de escovas de carvão

Desmonte a proteção da escova com uma chave de fenda. As escovas de carvão podem, então, ser facilmente removidas.

5. Lista de peças para conserto

A: Item N°. B: Código N° C: N° Usado D: Observações CUIDADO Consertos, modificações e inspeção de Ferramentas Elétricas da HiKOKI devem ser realizados por uma Oficina Autorizada da HiKOKI. 07Por_SP18SB_WE 4/22/10, 18:023738 Português Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da HiKOKI ao solicitar conserto ou manutenção. Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país. MODIFICAÇÃO

Ferramentas Elétricas da HiKOKI estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos. Dessa forma, algumas peças (isto é, números de código e/ ou design) podem mudar sem aviso prévio. GARANTIA Garantimos que a HiKOKI Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado HiKOKI. NOTA Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio. Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO

Nível de potência sonora ponderada A medida: 92 dB (A) Nível de pressão sonora ponderada A medida: 81 dB (A) Imprecisão KpA: 3 dB (A) Use protetores de ouvido. Valor típico da aceleração média ponderada da raiz quadrada: 2,5 m/s

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa única e inteira responsabilidade, que Polidora, identifi cada por tipo e código de identifi cação específi co *1), está em conformidade com todos os requerimentos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)–Consulte abaixo. O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico. A declaração aplica-se aos produtos com marca CE. Italiano Ελληνικά
