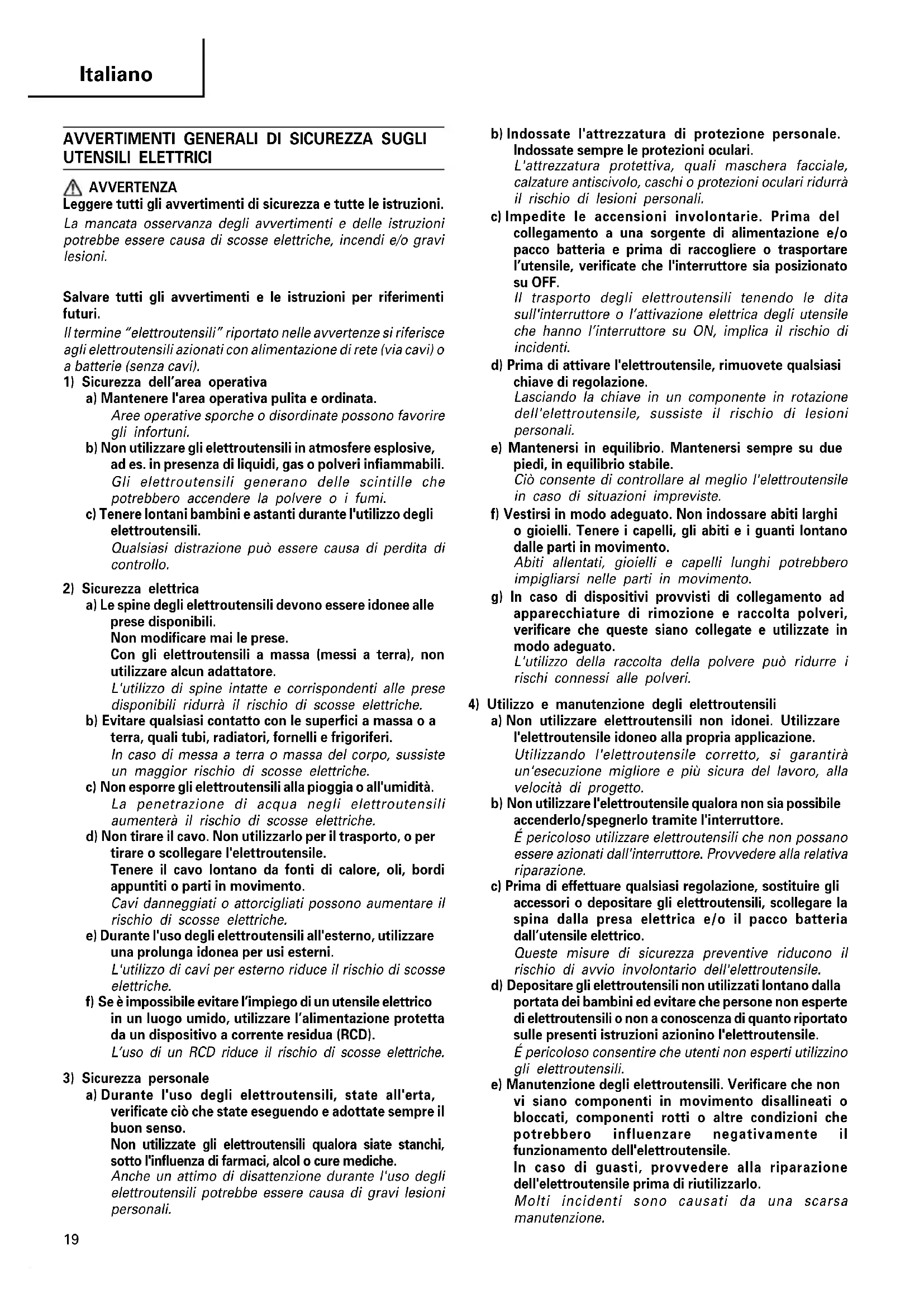

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. 04Ita_SP18SB_WE 4/22/10, 18:011920 Italiano f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA COMUNI PER

LE OPERAZIONI DI LUCIDATURA

a) Questo utensile ha lo scopo di funzionare come lucidatrice. Leggere tutti gli avvertimenti di sicurezza, istruzioni e specifiche in dotazione con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito può risultare in scosse elettriche, incendio e/o lesioni gravi. b) L’esecuzione di operazioni come la smerigliatura, la levigatura, la spazzolatura metallica, la lucidatura o il taglio non è consigliabile con questo utensile elettrico. Le operazioni per le quali l’utensile elettrico non è stato progettato possono creare un pericolo e causare lesioni personali. c) Non utilizzate accessori che non siano specificatamente progettati e raccomandati dal produttore dell’utensile. Il solo fatto che l’accessorio possa essere fissato all’utensile elettrico non significa che ne garantisca un funzionamento sicuro. d) La velocità nominale dell’accessorio deve essere almeno uguale alla velocità massima contrassegnata sull’utensile elettrico. Gli accessori utilizzati ad una velocità superiore a quella nominale si possono rompere e sgretolarsi in volo. e) Il diametro esterno e lo spessore del vostro accessorio deve rientrare entro la capacità nominale dell’utensile elettrico. Gli accessori dalle dimensioni errate non possono essere adeguatamente protetti o controllati. f) La dimensione del mandrino di mole, flangie, platorelli di supporto o di qualsiasi altro accessorio deve corrispondere esattamente all'asse dell'utensile elettrico. Gli accessori con i fori del mandrino che non corrispondono alla struttura di montaggio dell’utensile elettrico esauriranno l’equilibrio, vibreranno eccessivamente e potrebbero causare la perdita del controllo. g) Non usate accessori danneggiati. Prima di ciascun utilizzo, ispezionate l’accessorio come le mole abrasive per controllare la presenza di schegge e crepe, la presenza di crepe, lacerazioni o eccessiva usura nel platorello di supporto, la presenza di cavi allentati o incrinati nella spazzola di metallo. Se l'utensile elettrico o l'accessorio viene fatto cadere, esaminare la presenza di eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionate voi stessi e gli eventuali passanti lontano dal piano dell’accessorio rotante e utilizzate l’utensile elettrico alla velocità a vuoto massima per un minuto. Gli accessori danneggiati normalmente si sgretoleranno durante questo periodo di prova. h) Indossate apparecchiature di protezione personale. A seconda dell’applicazione, utilizzate una visiera e occhiali di sicurezza. A seconda delle necessità, indossate una maschera per la polvere, protezioni per l’udito, guanti e un grembiule in grado di fermare frammenti abrasivi o di lavorazione. La protezione oculare deve essere in grado di fermare i detriti volanti generati dalle varie operazioni. La maschera per la polvere o il respiratore deve essere in grado di filtrare le particelle generate dall’operazione. L’esposizione prolungata al rumore di elevata intensità può causare la perdita dell’udito.

i) Tenete i passanti a distanza di sicurezza dalla zona

di lavoro. Chiunque entra nella zona di lavoro deve indossare apparecchiature di protezione personale. I frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di là dell’immediata zona di lavorazione. j) Tenete l’utensile elettrico solo per le superfici di afferraggio isolate, quando eseguite un’operazione dove l’accessorio di taglio può entrare a contatto con del cablaggio nascosto o con il proprio cavo. L’accessorio di taglio, a contatto con un cavo sotto tensione, può mettere sotto tensione le parti metalliche esposte dell’utensile elettrico e dare una scossa all’operatore. k) Posizionate il cavo lontano dall’accessorio rotante. Se perdete il controllo, il cavo potrebbe essere tagliato o impigliato e potrebbe tirare la vostra mano o il vostro braccio nell’accessorio rotante. l) Non posate mai l’utensile elettrico finché l’accessorio non si è completamente arrestato. L’accessorio rotante potrebbe afferrare la superficie e farvi perdere il controllo dell’utensile elettrico. m) Non utilizzate l’utensile elettrico mentre lo state trasportando al vostro fianco. Il contatto accidentale con l’accessorio rotante potrebbe impigliare i vostri indumenti, tirando l’accessorio verso il vostro corpo. n) Pulite regolarmente le ventole d’aria dell’utensile elettrico. La ventola del motore attirerà la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo polverizzato potrebbe causare pericoli elettrici. o) Non utilizzate l’utensile elettrico vicino ai materiali infiammabili. Le scintille potrebbero far prendere fuoco a tali materiali. p) Non utilizzate accessori che richiedono refrigeranti liquidi. L’utilizzo di acqua o altri refrigeranti liquidi potrebbe causare elettrocuzione o scosse elettriche. 04Ita_SP18SB_WE 4/22/10, 18:012021 Italiano

RINCULO E AVVERTIMENTI CORRELATI

Il rinculo è una reazione improvvisa provocata da una mola rotante, platorello di supporto, spazzola o altro accessorio pinzati o impigliati. Ciò causa un rapido arresto dell’accessorio rotante che a sua volta provoca la perdita di controllo dell’utensile elettrico, costringendolo ad andare nella direzione opposta della rotazione dell’accessorio al punto di attacco. Per esempio, se una mola abrasiva viene impigliata o pinzata dal pezzo della lavorazione, l’estremità della mola che entra nel punto di pinzaggio può scavare nella superficie del materiale causando lo spostamento o rinculo della mola. La mola può saltare verso l’operatore o via da esso, a seconda della direzione del movimento della mola al punto di pinzaggio. E’ inoltre possibile che le mole abrasive si spezzino in queste condizioni. Il rinculo è il risultato di un utilizzo erroneo dell’utensile elettrico e/o di procedure o condizioni di utilizzo erronee e può essere evitato prendendo i necessari provvedimenti elencati di seguito. a) Mantenete una presa ferma sull’utensile elettrico e posizionate il vostro corpo e braccio in modo da permettervi di resistere alle forze del rinculo. Utilizzate sempre la maniglia ausiliaria, per il massimo controllo sul rinculo o la reazione di coppia durante l’avviamento. L’operatore è in grado di controllare le reazioni di coppia o le forze del rinculo se vengono prese le adeguate precauzioni. b) Non posizionate mai la vostra mano vicino all’accessorio rotante. L’accessorio potrebbe avere una reazione di rinculo sulla vostra mano. c) Non posizionate il vostro corpo nella zona dove si sposterà l’utensile se si verifica il rinculo. Il rinculo spingerà l’utensile nella direzione opposta al movimento della mola al punto di impigliamento. d) Fate particolare attenzione quando lavorate angoli, estremità appuntite, ecc. Evitate di far saltare e impigliare l’accessorio. Gli angoli, le estremità appuntite o gli sballottamenti hanno una tendenza a far impigliare l’accessorio rotante e causare la perdita del controllo o rinculo. e) Non fissate una lama da moto sega per intagliare il legno o una lama di sega dentata. Tali lame creano rinculo e perdita del controllo frequenti.

AVVERTIMENTI DI SICUREZZA SPECIFICI PER

LE OPERAZIONI DI LUCIDATURA

a) Non consentire la rotazione libera a nessuna porzione allentata del coperchio di lucidatura o alle cordicelle dell'accessorio. Mettere via o spuntare le cordicelle dell’accessorio allentate. Le cordicelle dell’accessorio allentate e in rotazione possono attorcigliarsi sulle vostre dita o rimanere impigliate sul pezzo da lavorare.

1. Non lasciare la lucidatrice in rotazione abbandonata

2. Impungnare sempre saldamente il corpo e

l’impungnatura della lucidatrice per evitare che la forza di controreazione produca un lavoro impreciso e persino pericoloso. Voltaggio (per zone)* Potenza assorbita* Velocità senza carico Peso (solamente l’apparecchio principale) CARATTERISTICHE *Accertatevi di aver controllato bene la piastrina perchè essa varia da zona a zona. (110V, 115V, 120V, 127V, 220V, 230V, 240V) 705 W 2000 min

• 2,1 kg ACCESSORI STANDARD (1) Cappuccio di lana da 180 mm p. 1
• (2) Cuscinetto di gomma p. 1
• (3) Chiave p. 1
• (4) Inpugnatura laterale Gli accessori standard possono essere cambiati senza preavviso. IMPIEGHI 䡬 Levigatura e lucidatura di superfici metalliche verniciate, tipo quelle di automobili, treni, montacarichi, frigoriferi, macchine per cucire, lavatrici, apparecchiature, ecc. 䡬 Levigatura di superfici laccate di mobili in legno, ecc. 䡬 Lucidatura di oggetti in resina sintetica o ebanite. p. 1

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è acceso, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi. 04Ita_SP18SB_WE 4/22/10, 18:012122 Italiano

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile. CAUTELA: Il cavo danneggiato deve essere riparato o sostituito.

5. Controllo della leva di blocco

Controllare che la leva di blocco sia libera, spingendola due o tre volte prima di accendere l'utensile a motore. (Vedere Fig. 1)

6. Installare il coperchio dell’aria sulla ventola dell’aria

sul lato dove la maniglia laterale è fissata per direzionare il flusso di aria fredda del motore durante il funzionamento il più possibile. Agganciare la linguetta del coperchio dell’aria alla ventola dell’aria e spingere la linguetta durante l’installazione. Usare un cacciavite, ecc per tirare come indicato in Fig. 3 durante la rimozione.

APPLICAZIONE E RIMOZIONE DEL

CAPPUCCIO DI LANA (Fig. 1) ATTENZIONE: Assicurarsi di spegnere (OFF) e di scollegare la spina del cavo dalla presa di corrente per evitare rischi.

(1) Applicare il dado rondella sul cuscinetto di gomma. (2) Premendo la leva di blocco con una mano, bloccare il perno girando lentamente il cuscinetto di gomma con l’altra mano. Serrare il dado rondella usando la chiave in dotazione. (3) Coprire il cuscinetto di gomma con il cappuccio di lana. Tirare il cordino del cappuccio di lana, in modo che venga in contatto con il cuscinetto di gomma e legare il cordino. Quindi inserire il nodo e il resto del cordino all’interno del cappuccio di lana. (Vedere la Fig. 2) ATTENZIONE: 䡬 Un’applicazione impropria del cappuccio di lana può causare vibrazioni. 䡬 Verificare che la leva di blocco si libera spingendo la leva di blocco due o tre volte prima di accendere la lucidatrice.

Per rimuovere il cappuccio di lana, seguire il procedimento sopra in ordine inverso.

APPLICAZIONI PRATICHE DELLA LUCIDATRICE

1. Si possono rifinire sia superfici curve che superfici

piane. Si consiglia di tenere la lucidatrice senza premere contro il materiale e sfruttando il suo stesso peso, perchè una pressione eccessiva sulla superficie da lucidare non solo produce risultati insoddisfacenti ma pone sovraccarica anche il motore.

2. A seconda del grado di rifinitura della superficie,

usare il composto di lucidatura o cera. Per ottenere il massimo effetto di lucidatura, prima levigare la superficie con carta vetro fine usando la levigatrice, quindi lucidarla con composto di lucidatura e infine ripassare con la cera. Applicare una piccola quantità di composto di lucidatura e cera alla superficie e lucidare con il cappuccio di lana.

3. Non permettere al cavo di toccare il cappuccio di

lana durante il funzionamento, perché il cappuccio di lana rotante potrebbe afferrare il cavo e tirarlo dentro.

4. Accensione della lucidatrice

Tirando l’interruttore a grilletto e premendo il fermo, si ottiene uno stato di accensione permanente che è comodo per il funzionamento continuo. Per spegnere si può disattivare il fermo premendo di nuovo il grilletto.

5. Precauzioni dopo l’uso

Non appoggiare al suolo la lucidatrice immediatamente dopo l’uso in luoghi dove sono presenti trucioli e sporco o polvere fino a che non ha completamente cessato di ruotare. CAUTELA Quando non si usa la lucidatrice, è necessario scollegare la spina dalla presa.

MANUTENZIONE E CONTROLLI

1. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusìvamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si puó causare un grave incidente.

2. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

3. Controllo delle spazzole di carbone (Fig. 4)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero indicato nella figura quando essa è logora fino al limite del regolamento e quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell’interno del portaspazzola.

4. Sostituzione di una spazzola di carbone

Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola puó cosí essere agevolmente rimossa.

5. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note CAUTELA Riparazioni, modifiche e ispezioni di utensili elettrici HiKOKI devono essere eseguite da un centro assistenza autorizzato HiKOKI. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza autorizzato HiKOKI quando si richiedono riparazioni o altri interventi di manutenzione. 04Ita_SP18SB_WE 4/22/10, 18:012223 Italiano Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE Gli utensili elettrici HiKOKI vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche.

i conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. NOTA A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformitá a EN60745 e descritti in conformità alla normativa ISO

Livello misurato di potenza sonora pesato A: 92 dB (A) Livello misurato di pressione sonora pesato A: 81 dB (A) KpA incertezza: 3 dB (A) Indossare protezioni per le orecchie. Il valore efficace pesato tipico dell’accelerazione è di 2,5 m/s
