Tipo de produto	Projetor LED externo
Marca	Perel
Modelo	LEDA3003CWG
Cor da caixa	Cinza
Potência total	31 W
Tensão nominal	230 V CA
Consumo de energia	31 kWh/1000h
Fluxo luminoso	1800 lm
Temperatura de cor	6500 K (branco frio)
Ângulo de radiação	120°
Índice de reprodução de cores (IRC)	70
Vida útil nominal	30 000 h
Número de ciclos de acendimento	15 000
Índice de proteção	IP65 (uso externo)
Dimensões (L x A x P)	225 x 183 x 108 mm
Peso	1750 g
Comprimento do cabo	30 cm (sem ficha)
Material da caixa	Alumínio fundido com vidro temperado
Suporte	Ajustável
Manutenção	Limpar com um pano úmido que não solte fiapos
Garantia	2 anos para produtos de consumo

Perguntas frequentes - LEDA3003CWG Perel

Qual é a temperatura de cor do LEDA3003CWG?

O modelo LEDA3003CWG emite uma luz branco frio com uma temperatura de cor de 6500 K.

Este projetor é adequado para uso externo?

Sim, possui índice de proteção IP65, o que o torna resistente a poeira e jatos de água.

Qual é a potência elétrica do projetor?

A potência nominal total é de 31 W com uma tensão de 230 V CA.

Como instalar o projetor LEDA3003CWG?

A instalação deve ser realizada por um técnico qualificado. Fixe o suporte de montagem, conecte o cabo a uma caixa de junção (azul neutro, amarelo/verde terra, marrom fase). Respeite uma distância de segurança de pelo menos 1 m entre a saída de luz e a superfície iluminada.

Posso usar este projetor com um variador?

Não, este aparelho não é adequado para uso com um variador.

Como limpar o projetor?

Desconecte a alimentação, depois limpe o aparelho com um pano úmido que não solte fiapos. Não use álcool nem solventes.

O que fazer se o vidro de proteção estiver danificado?

Desconecte imediatamente o aparelho da rede elétrica e confie o reparo a um técnico qualificado. Não use o aparelho se o vidro estiver trincado ou quebrado.

Qual é a vida útil do módulo LED?

A vida útil nominal é de 30 000 horas com um número de ciclos de acendimento de 15 000.

Quais são as dimensões e o peso do LEDA3003CWG?

Dimensões: 225 x 183 x 108 mm (L x A x P). Peso: 1750 g.

O projetor tem garantia?

Sim, a garantia é de 2 anos para produtos de consumo, sujeita aos termos gerais da Velleman®.

MANUAL DE UTILIZADOR LEDA3003CWG Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de o usar. Caso o

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

1. Instruções de segurança

	Mantenha as pilhas fora do alcance de crianças e animais.
	Risco de choque eléctrico ao tentar abrir o aparelho.Tocar em cabos ligados à corrente pode provocar choques eléctricos mortais. Não tente abrir o aparelho. Recorra a pessoal qualificador se forem necessárias reparações.
	Este aparelho não está equipado com um interruptor ON/OFF para o desligar da rede eléctrica.Isole oaparelho electricamenteantes da instalação ou de qualquer operação de manutenção.
	NUNCAtente desmontar ou abrir o aparelho. O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso necessite de peças de substituição.
	Atenção: Este aparelho pode emitir radiações ópticas perigosas. Não olhe directa ou indirectamente par ao feixe de luz para evitar lesões oculares.
	Atenção: o exterior do aparelho aquece durante o funcionamento.
		Respeite uma distância de no mín. 1 m entre a saída de luz e a área iluminada.

• A instalação e a manutenção devem ser feitas por pessoal especializado.
• Certifique-se que a tensão de rede não é superior à tensão indicada nas especificações.
• Não danifique o cabo de alimentação e proteja-o contra possíveis danos causados por uma qualquer superfície afiada. Caso seja necessário, peça ao seu distribuidor para substituir o cabo de alimentação.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

V. 03 - 16/02/2016 37 ©Velleman nv

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

	Não exponha o equipamento a temperaturas extremas.
	Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
	Não é possível regular a intensidade de luz do aparelho.
		Não utilize o aparelho se o vidro de protecção estiver partido ou estalado. Desligue-o imediatamente da rede eléctrica. A reparação deve ser feita por um profissional qualificado.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Todos os outros usos podem levar a um curto-circuito, queimaduras, eletrochoques, explosão de lâmpada, de colisão, etc. Uma utilização incorrecta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por qualquer danos ou outros problemas daí resultantes.
• Transporte o aparelho na embalagem original.
• Guarde este manual para que o possa consultar sempre que necessário.

4. Características

• iluminação para utilização comercial ou residencial
• exterior em alumínio fundido e vidro temperado
• concebido para uma máxima dissipação do calor
• suporte de montagem regulável
• apto para usar em espaços exteriores (IP65)
• com 30 cm de cabo sem terminais.

5. Descrição

Ver as figuras da página 2 deste manual do utilizador.

V. 03 - 16/02/2016 38 ©Velleman nv

1	suporte	3	vidro de protecção
2	dobradiça	4	LED

6. Instalação

Normas gerais

• A instalação e a manutenção devem ser feitas por pessoal especializado.
• O suporte onde ficará o projector, deverá ser capaz de suportar 4 vezes o peso deste durante uma hora, sem que ocorra qualquer deformação do dito suporte.
• Evite estar debaixo do projector durante a montagem, limpeza, etc. Um técnico especializado deverá inspeccionar o aparelho antes de ser colocado em funcionamento. Depois, deverá ser inspeccionado uma vez por ano.
• A instalação deste dispositivo requer uma vasta experiência: deve saber conseguir calcular a carga máx. do suporte, conhecer os materiais necessários à instalação, etc. De vez em quando, deve ser feita uma verificação da estrutura e do próprio dispositivo por um técnico especializado. Não tente fazer a instalação se não tem as qualificações requeridas; uma instalação incorrecta pode provocar lesões.
• Não é possível regular a intensidade de luz do aparelho.

Distância

• Guarde pelo menos 50 cm de distância no topo e 30 cm em cada um dos lados.
• Respeite uma distância de no mín. 1 m entre a saída de luz e a área iluminada.

Montar o projector

1. Este aparelho não está equipado com um interruptor ON/OFF para o desligar da rede eléctrica. Isole o aparelho electricamente antes da instalação ou de qualquer operação de manutenção.
2. Utilize o suporte [1] para determinar a localização dos furos de montagem.
3. Faça os buracos e fixe o suporte usando os parafusos.
4. Ligue o cabo de alimentação a uma caixa de ligação adequada (não incl.). Certifique-se que está a ligação à terra. Verifique se o cabo não fica demasiado esticado. Deixe-o bastante solto.

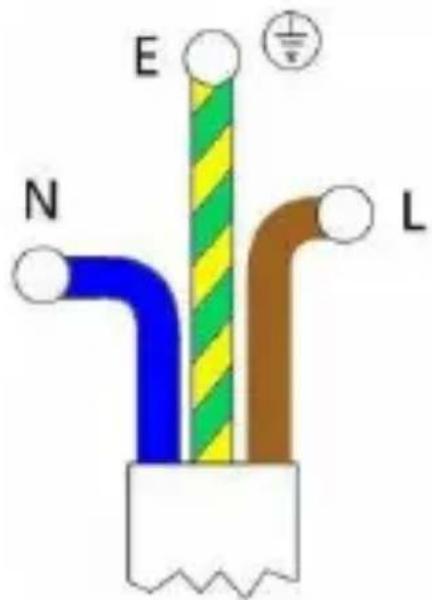

E N L

N = neutro, azul

E = terra, amarelo/verde

L = linha, castanho

Advertência: Um cabo de alimentação danificado pode ser substituído pelo seu distribuidor, um técnico ou uma pessoa qualificada para tal a fim de evitar qualquer risco.

1. Apontar o projector na direcção desejada: solte as dobradiças [2] com uma chave plana.
2. Coloque o projector na posição desejada e volte a apertar as dobradiças.

7. Limpeza e manutenção

- Aperte bem as porcas e os parafusos e verifique se existem sinais de oxidação.

- Não modifique o exterior do aparelho, os suportes, as ópticas por ex. não faça furos adicionais num suporte ou não modifique as ligações, etc.

- As peças móveis não devem apresentar sinais de desgaste e devem estar bem equilibradas.

- Não danifique os cabos de alimentação. Contacte um técnico especializado para instalar o aparelho.

- Se o vidro de protecção [3] estiver danificado, desligue imediatamente o aparelho da corrente eléctrica. A reparação deve ser feita por um técnico qualificado. Não utilize o aparelho se o vidro de protecção estiver partido ou estalado.

- Este aparelho não está equipado com um interruptor ON/OFF para o desligar da rede eléctrica. Isole o aparelho electricamente antes da instalação ou de qualquer operação de manutenção.

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

• Limpe o aparelho e o depósito com um pano húmido sem pêlo. Evite o uso de álcool ou dissolventes.
• O utilizador não deverá fazer a manutenção das peças.

• Contacte o seu distribuidor no caso de necessitar de peças de substituição.

• Especificações

cor do corpo
	LEDA300xxx-B	negro
	LEDA300xxx-G	cinza
	LEDA300xxx-W	branco
dados relativo à eletricidade
	potência do módulo LED
	LEDA3001xx-x	1 x 10 W COB Epistar
	LEDA3002xx-x	1 x 20 W COB Epistar
	LEDA3003xx-x	1 x 30 W COB Epistar
	LEDA3005xx-x	1 x 50 W COB Epistar
potência de tensão nominal
	LEDA3001xx-x	10.5 W
	LEDA3002xx-x	21 W
	LEDA3003xx-x	31 W
	LEDA3005xx-x	52 W
driver de tensão nominal		230 VAC
tensão nominal do módulo LED		30-36 V
fator de potência		0.9
consumo de energia
	LEDA3001xx-x	10.5 kWh/1000h
	LEDA3002xx-x	21 kWh/1000h
	LEDA3003xx-x	31 kWh/1000h
	LEDA3005xx-x	52 kWh/1000h
cabo		HO5RN-F 3G1.0 - 30 cm
dados técnicos
	cor
	LEDA300xCW-x	branco frio
	LEDA300xWW-x	branco quente
cor da luz
	LEDA300xCW-x	6500 K
	LEDA300xWW-x	3000 K

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

ângulo do feixe de luz		120°
fluxo luminoso
	LEDA3001xx-x	600 lm
	LEDA3002xx-x	1200 lm
	LEDA3003xx-x	1800 lm
	LEDA3005xx-x	3000 lm
índice de rendição de cor		70
tempo de arranque		< 0.5 s
tempo de aquecimento (60 %)		< 1 s
expectativa de vida
	tempo de vida nominal	30000 h
	número de ciclos de comutação	15000
dimensões & peso
	dimensões (Lg x Al x P)
	LEDA3001xx-x	115 x 85 x 75 mm
	LEDA3002xx-x	180 x 140 x 93 mm
	LEDA3003xx-x	225 x 183 x 108 mm
	LEDA3005xx-x	285 x 235 x 138 mm
peso
	LEDA3001xx-x	400 g +/- 20 g
	LEDA3002xx-x	900 g +/- 50 g
	LEDA3003xx-x	1750 g
	LEDA3005xx-x	2500 g
comprimento do cabo		30 cm

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é

possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);
• todos os danos no aparelho resultando de uma utilização incorrecta ou diferente

daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. Ô aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
