Produkttyp	Außen-LED-Strahler
Marke	Perel
Modell	LEDA3003CWG
Gehäusefarbe	Grau
Gesamtleistung	31 W
Nennspannung	230 V AC
Energieverbrauch	31 kWh/1000h
Lichtstrom	1800 lm
Farbtemperatur	6500 K (kaltweiß)
Abstrahlwinkel	120°
Farbwiedergabeindex (CRI)	70
Nennlebensdauer	30 000 h
Anzahl Schaltzyklen	15 000
Schutzart	IP65 (Außengebrauch)
Abmessungen (L x H x T)	225 x 183 x 108 mm
Gewicht	1750 g
Kabellänge	30 cm (ohne Stecker)
Gehäusematerial	Druckguss-Aluminium mit gehärtetem Glas
Halterung	Verstellbar
Pflege	Mit einem fusselfreien, feuchten Tuch abwischen
Garantie	2 Jahre für Endverbraucherprodukte

Häufig gestellte Fragen - LEDA3003CWG Perel

Wie hoch ist die Farbtemperatur des LEDA3003CWG?

Das Modell LEDA3003CWG gibt kaltweißes Licht mit einer Farbtemperatur von 6500 K ab.

Ist dieser Strahler für den Außeneinsatz geeignet?

Ja, er hat die Schutzart IP65, was ihn staub- und strahlwassergeschützt macht.

Wie hoch ist die elektrische Leistung des Strahlers?

Die Nenngesamtleistung beträgt 31 W bei einer Spannung von 230 V AC.

Wie installiere ich den Strahler LEDA3003CWG?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Befestigen Sie die Montagehalterung, schließen Sie das Kabel an eine Abzweigdose an (blau Neutralleiter, gelb/grün Erde, braun Phase). Halten Sie einen Sicherheitsabstand von mindestens 1 m zwischen Lichtaustritt und beleuchteter Oberfläche ein.

Kann ich diesen Strahler mit einem Dimmer verwenden?

Nein, dieses Gerät ist nicht für den Einsatz mit einem Dimmer geeignet.

Wie reinige ich den Strahler?

Trennen Sie die Stromversorgung, wischen Sie das Gerät dann mit einem fusselfreien, feuchten Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel.

Was tun, wenn das Schutzglas beschädigt ist?

Trennen Sie das Gerät sofort vom Netz und überlassen Sie die Reparatur einem qualifizierten Techniker. Verwenden Sie das Gerät nicht, wenn das Glas gesprungen oder gebrochen ist.

Wie hoch ist die Lebensdauer des LED-Moduls?

Die Nennlebensdauer beträgt 30 000 Stunden bei einer Anzahl von 15 000 Schaltzyklen.

Welche Abmessungen und welches Gewicht hat der LEDA3003CWG?

Abmessungen: 225 x 183 x 108 mm (L x H x T). Gewicht: 1750 g.

Hat der Strahler Garantie?

Ja, die Garantie beträgt 2 Jahre für Endverbraucherprodukte, vorbehaltlich der Allgemeinen Geschäftsbedingungen von Velleman®.

BEDIENUNGSANLEITUNG LEDA3003CWG Perel

LED-SCHEINWERFER FÜR DEN AUßENBEREICH

PROJECTOR LED PARA ESPAÇOS EXTERIORES

BEDIENUNGSANLEITUNG 29

MANUAL DO UTILIZADOR 36

1 2 3 4

>30cm >50cm >30cm >1m

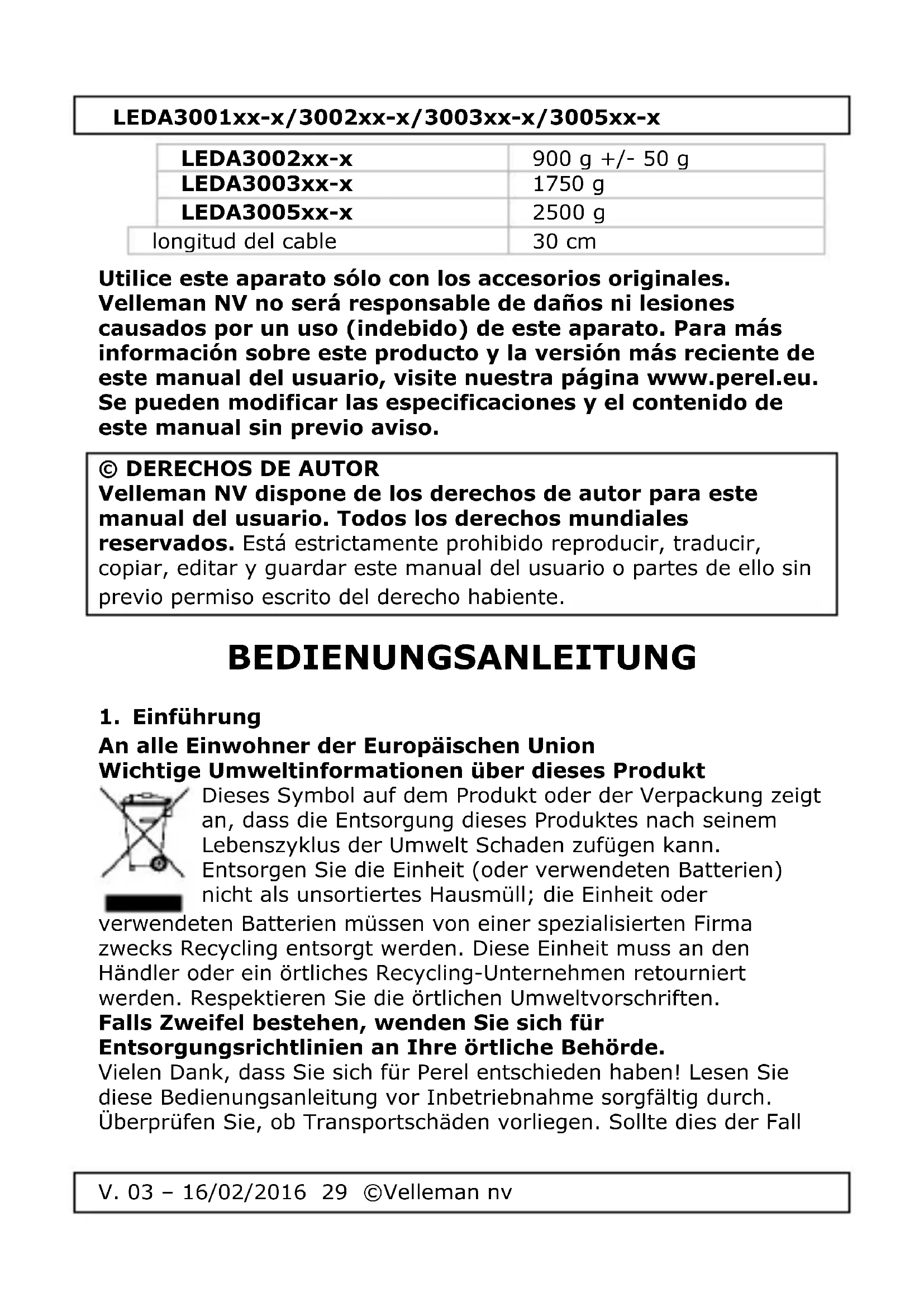

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Öffnen Sie das Gehäuse nie selber. Die Reparation darf nur von einer Fachkraft durchgeführt werden.
	Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen.IsolierenSie das Gerät vor der Installation oder der Wartung elektrisch.
	Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Achtung:Gefährliche optische Strahlung möglich. Blicken Sie niemals direkt oder indirekt (Reflexion) in den Lichtstrahl, um Augenschäden zu vermeiden.
	Achtung:Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf.
		Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

V. 03 - 16/02/2016 30 ©Velleman nv

	Schützen Sie das Gerät vor extremen Temperaturen.
	Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
	Das Gerät ist nicht dimmbar.
		Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist.Trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden. sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Scheinwerfer für gewerbliche Nutzung und Wohnzwecke
  • Alu-Druckguss-Gehäuse mit Hartglas
  • gerippt für maximale Wärmeabfuhr
  • mit regelbarem Befestigungsbügel
• eignet sich für die Anwendung im Außenbereich (IP65)
• Lieferung mit Kabel (30 cm)

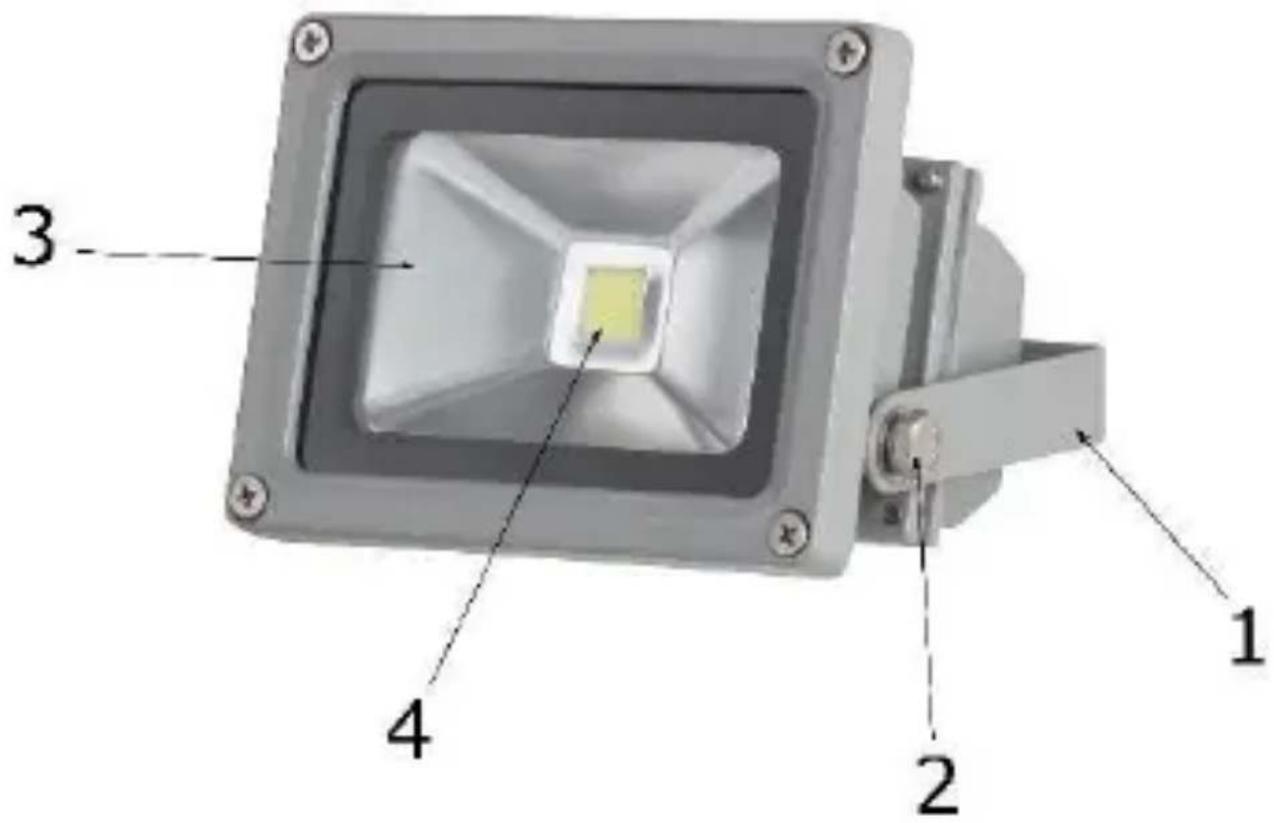

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Halterung	3	Schutzglas
2	Scharnier	4	LED

6. Installation

Richtlinien

• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 4 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.

• Das Gerät ist nicht dimmbar.

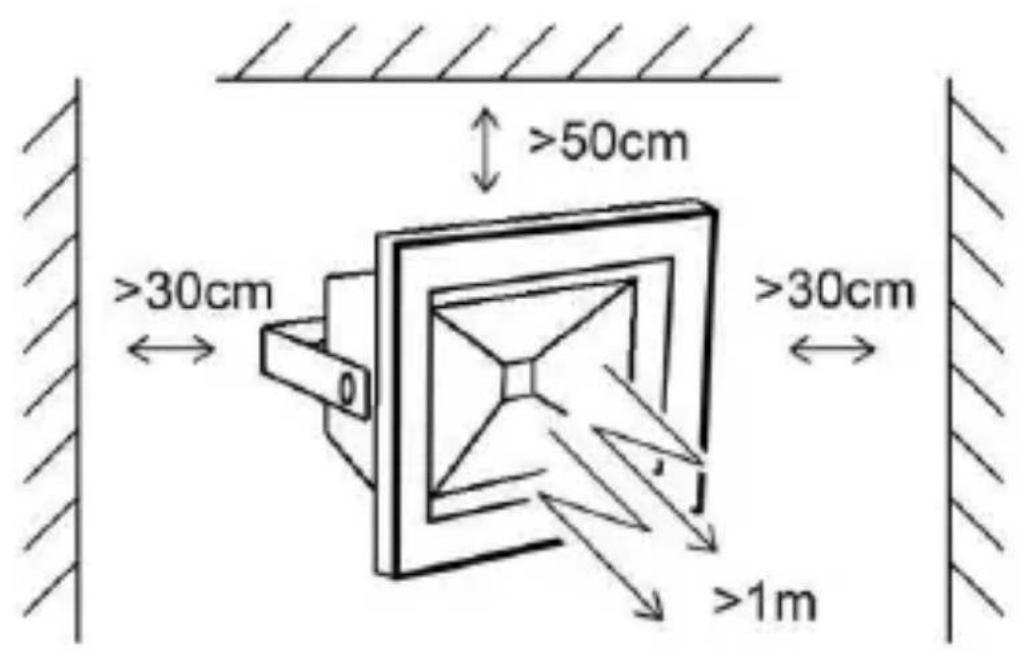

Abstand

- Halten Sie einen Abstand von mindestens 50 cm zur Oberseite und mindestens 30 cm zu beiden Seiten ein.

- Beachten Sie eine minimale Entfernung von 1 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

Den Scheinwerfer installieren

1. Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.
2. Verwenden Sie die Halterung [1] um die Position der Montagelöcher zu bestimmen.
3. Bohren Sie die Löcher und befestigen Sie die Halterung mit Schrauben und Dübeln.

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

1. Verbinden Sie das Stromkabel mit einem geeigneten Abzweigkasten (nicht mitgeliefert). Beachten Sie, dass die Verbindung korrekt geerdet ist. Beachten Sie, dass das Kabel nicht zu stramm sitzt. Lassen Sie genügend Spielraum.

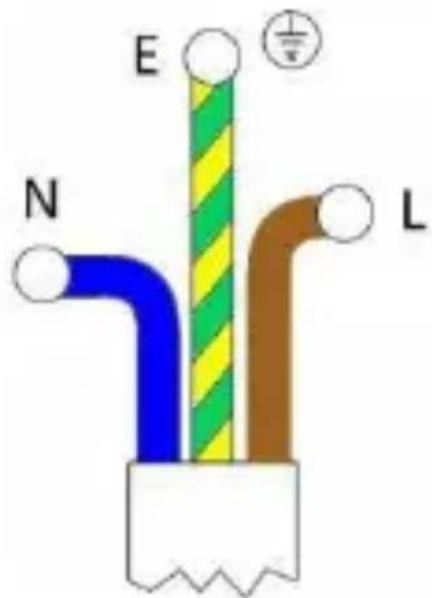

E N L

E = Schutzleiter, gelb/grün

L = Phase, braun

Achtung: Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen.

1. Setzen Sie das Gerät in die gewünschte Richtung: Lockern Sie die Scharniere [2] mit einem Schraubenschlüssel.

2. Setzen Sie das Gerät in die gewünschte Position und setzen Sie die Scharniere wieder fest.

7. Reinigung und Wartung

- Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.

- Das Gehäuse, die sichtbaren Teile, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht, usw.

- Mechanisch bewegende Teile dürfen keine Spuren von Abnutzung aufweisen.

- Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft installieren.

- Ist das Schutzglas beschädigt [3], dann trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

reparieren. Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist.

• Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Es gibt keine zu wartenden Teile.
• Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

8. Technische Daten

Farbe
	LEDA300xxx-B	schwarz
	LEDA300xxx-G	grau
	LEDA300xxx-W	weiß

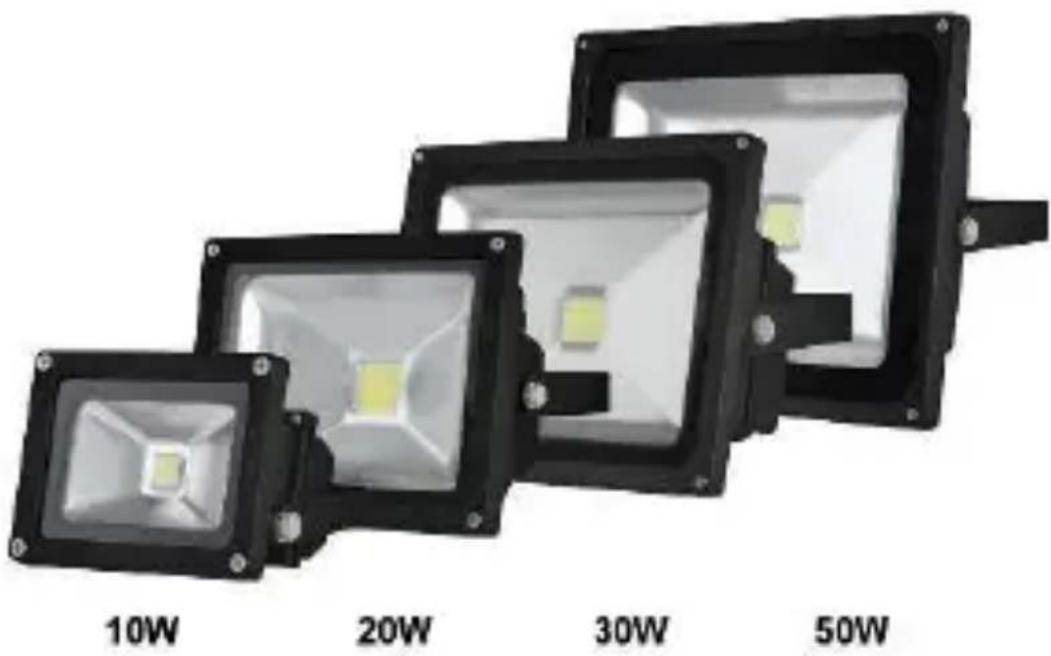

elektrische Daten
	Leistung LED-Modul
	LEDA3001xx-x	1 x 10 W COB Epistar
	LEDA3002xx-x	1 x 20 W COB Epistar
	LEDA3003xx-x	1 x 30 W COB Epistar
	LEDA3005xx-x	1 x 50 W COB Epistar
Gesamtnennleistung
	LEDA3001xx-x	10.5 W
	LEDA3002xx-x	21 W
	LEDA3003xx-x	31 W
	LEDA3005xx-x	52 W
Nennspannung Treiber		230 VAC
Nennspannung LED-Modul		30-36 V
Leistungsfaktor		0.9

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

Energieverbrauch
	LEDA3001xx-x	10.5 kWh/1000h
	LEDA3002xx-x	21 kWh/1000h
	LEDA3003xx-x	31 kWh/1000h
	LEDA3005xx-x	52 kWh/1000h
	Kabel	HO5RN-F 3G1.0 - 30 cm
technische Daten
Farbe
	LEDA300xCW-x	kaltweiß
	LEDA300xWW-x	warmweiß
Farbtemperatur
	LEDA300xCW-x	6500 K
	LEDA300xWW-x	3000 K
Abstrahlwinkel		120°
Lichtstärke		- cd
Lichtstrom
	LEDA3001xx-x	600 lm
	LEDA3002xx-x	1200 lm
	LEDA3003xx-x	1800 lm
	LEDA3005xx-x	3000 lm
Farbwiedergabe-Index		70
Anfangszeit		< 0.5 s
Aufwärmzeit (60 %)		< 1 s
Lebensdauer
	Nennlebensdauer	30000 h
	Anzahl Schaltzyklen	15000
Abmessungen und Gewicht
	Abmessungen (B x H x T)
	LEDA3001xx-x	115 x 85 x 75 mm
	LEDA3002xx-x	180 x 140 x 93 mm
	LEDA3003xx-x	225 x 183 x 108 mm
	LEDA3005xx-x	285 x 235 x 138 mm
Gewicht
	LEDA3001xx-x	400 g +/- 20 g
	LEDA3002xx-x	900 g +/- 50 g
	LEDA3003xx-x	1750 g
	LEDA3005xx-x	2500 g
Kabellänge		30 cm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
