Producttype	LED-projector voor buiten
Merk	Perel
Model	LEDA3003CWG
Kleur behuizing	Grijs
Totaal vermogen	31 W
Nominale spanning	230 V AC
Energieverbruik	31 kWh/1000u
Lichtstroom	1800 lm
Kleurtemperatuur	6500 K (koud wit)
Stralingshoek	120°
Kleurweergave-index (CRI)	70
Nominale levensduur	30.000 uur
Aantal schakelcycli	15.000
Beschermingsgraad	IP65 (buitengebruik)
Afmetingen (L x H x D)	225 x 183 x 108 mm
Gewicht	1750 g
Kabellengte	30 cm (zonder stekker)
Materiaal behuizing	Gegoten aluminium met gehard glas
Bevestiging	Verstelbaar
Onderhoud	Afnemen met een vochtige, pluisvrije doek
Garantie	2 jaar voor consumentenproducten

Veelgestelde vragen - LEDA3003CWG Perel

Wat is de kleurtemperatuur van de LEDA3003CWG?

Het model LEDA3003CWG geeft een koud wit licht met een kleurtemperatuur van 6500 K.

Is deze projector geschikt voor gebruik buiten?

Ja, hij heeft een beschermingsgraad van IP65, waardoor hij bestand is tegen stof en waterspetters.

Wat is het elektrisch vermogen van de projector?

Het nominale totale vermogen is 31 W bij een spanning van 230 V AC.

Hoe installeer ik de LEDA3003CWG projector?

De installatie moet worden uitgevoerd door een gekwalificeerde technicus. Bevestig de montagebeugel, sluit de kabel aan op een verbindingsdoos (blauw neutraal, geel/groen aarde, bruin fase). Houd een veiligheidsafstand van ten minste 1 m aan tussen de lichtuitgang en het verlichte oppervlak.

Kan ik deze projector gebruiken met een dimmer?

Nee, dit apparaat is niet geschikt voor gebruik met een dimmer.

Hoe reinig ik de projector?

Schakel de stroom uit en veeg het apparaat af met een vochtige, pluisvrije doek. Gebruik geen alcohol of oplosmiddelen.

Wat te doen als het beschermglas beschadigd is?

Koppel het apparaat onmiddellijk los van het netwerk en laat de reparatie uitvoeren door een gekwalificeerde technicus. Gebruik het apparaat niet als het glas gebarsten of gebroken is.

Wat is de levensduur van de LED-module?

De nominale levensduur is 30.000 uur met een aantal schakelcycli van 15.000.

Wat zijn de afmetingen en het gewicht van de LEDA3003CWG?

Afmetingen: 225 x 183 x 108 mm (L x H x D). Gewicht: 1750 g.

Heeft de projector garantie?

Ja, de garantie is 2 jaar voor consumentenproducten, onder voorbehoud van de algemene voorwaarden van Velleman®.

GEBRUIKSAANWIJZING LEDA3003CWG Perel

Dank u voor uw aankoop!

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

	Houd dit toestel buiten het bereik van kinderen en onbevoegden.
	Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektroschokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een geschoolde vakman.
	Dit toestel is niet uitgerust met een aan-uitschakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.
	Demonteer of open dit toestel NOOIT. Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of reserveonderdelen, contacteer uw dealer.
	Opgelet: mogelijk gevaarlijke optische straling uitgezonden door dit product. Kijk nooit rechtstreeks in de lichtbron. Dit kan leiden tot oogletsels.
	Opgelet: dit toestel wordt zeer warm tijdens het gebruik.
		Zorg voor een minimumafstand van 1 m tussen de lichtuitgang van het toestel en het belichte oppervlak.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de handleiding.
• De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw dealer zo nodig een nieuwe kabel plaatsen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

	Bescherm dit toestel tegen extreme temperaturen.
	Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
	Dit toestel is niet geschikt om te dimmen.
		Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is. Ontkoppel het toestel onmiddellijk en laat het herstellen door een geschoolde technicus.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
• Bewaar deze handleiding voor verdere raadpleging.

4. Eigenschappen

• schijnwerper voor residentieel of commercieel gebruik
• gegoten aluminium behuizing met gehard glas
• geribbeld voor maximale dissipatie
  • met regelbare beugel
• geschikt voor gebruik buitenshuis (IP65)
  • met 30 cm kabel zonder stekker.

5. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

1	montagebeugel	3	beschermglas
2	scharnier	4	led

6. Installatie

Richtlijnen

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 4 keer het gewicht van dit toestel kunnen dragen zonder te vervormen.
• Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of herstelt. Laat het toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per jaar volledig nakijken.
• Het ophangen vereist een degelijke praktijkervaring: U moet de maximumbelasting van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken, enz. Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel niet zelf indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.
• Dit toestel is niet geschikt om te dimmen.

Afstanden

• Laat minstens 50 cm vrij aan de bovenkant en 30 cm aan weerszijden.
• Zorg voor een minimumafstand van 1 m tussen de lichtuitgang van het toestel en het belichte oppervlak.

De schijnwerper installeren

1. Dit toestel is niet uitgerust met een aan-uitschakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.
2. Gebruik de beugel [1] om de plaats van de montagegaten te bepalen.
3. Boor de gaten en bevestig de beugel met schroeven en muurpluggen.

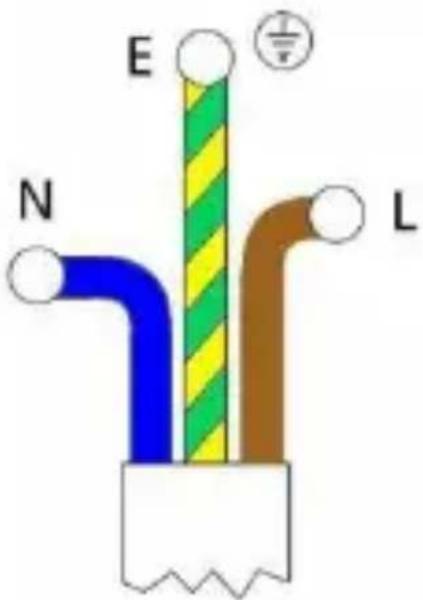

4. Sluit de voedingskabel aan op een geschikte kabeldoos (niet meegelev.). De aansluiting moet goed geaard zijn. Zorg ervoor dat de kabel niet te strak zit; laat voldoende speling.

E N L

N = neutraal, blauw

Waarschuwing: Als de voedingskabel beschadigd is, moet deze door de fabrikant, technische dienst, of een andere bevoegde persoon vervangen worden om elk mogelijk risico te vermijden.

1. Om het toestel in de gewenste stand te richten: draai de scharnieren [2] los met een moersleutel.
2. Draai het toestel in de gewenste positie en zet de scharmieren vast.

7. Reiniging en onderhoud

- Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.

- De behuizing, de zichtbare delen, de montagebeugels en de montageplaats (bvb. het plafond of het gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels, aansluitingen niet verplaatsen, enz.).

- Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen niet onregelmatig bewegen.

- De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.

- Indien het beschermglas [3] beschadigd is, ontkoppel het toestel onmiddellijk. Laat het onmiddellijk herstellen door een geschoolde technicus. Gebruik het toestel niet indien het beschermglas gebarsten of gebroken is.

- Dit toestel is niet uitgerust met een aan-uitschakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie of onderhoud.

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

• Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.
• Er zijn geen door de gebruiker te vervangen onderdelen.

• Bestel eventuele reserveonderdelen bij uw plaatselijke verdeler.

• Technische specificaties

kleur behuizing
	LEDA300xxx-B	zwart
	LEDA300xxx-G	grijs
	LEDA300xxx-W	wit
elektrische gegevens
	vermogen ledmodule
	LEDA3001xx-x	1 x 10 W COB Epistar
	LEDA3002xx-x	1 x 20 W COB Epistar
	LEDA3003xx-x	1 x 30 W COB Epistar
	LEDA3005xx-x	1 x 50 W COB Epistar
totaal nominaal vermogen
	LEDA3001xx-x	10.5 W
	LEDA3002xx-x	21 W
	LEDA3003xx-x	31 W
	LEDA3005xx-x	52 W
nominale spanning driver		230 VAC
nominale spanning ledmodule		30-36 V
vermogensfactor		0.9
energieverbruik
	LEDA3001xx-x	10.5 kWh/1000u
	LEDA3002xx-x	21 kWh/1000u
	LEDA3003xx-x	31 kWh/1000u
	LEDA3005xx-x	52 kWh/1000u
kabel		HO5RN-F 3G1.0 - 30 cm
technische gegevens
	kleur
	LEDA300xCW-x	koudwit
	LEDA300xWW-x	warmwit
kleurtemperatuur
	LEDA300xCW-x	6500 K
	LEDA300xWW-x	3000 K
stralingshoek		120°

LEDA3001xx-x/3002xx-x/3003xx-x/3005xx-x

lichtsterkte		- cd
lichtstroom
	LEDA3001xx-x	600 lm
	LEDA3002xx-x	1200 lm
	LEDA3003xx-x	1800 lm
	LEDA3005xx-x	3000 lm
kleurweergave index		70
starttijd		< 0.5 s
opwarmtijd (60 %)		< 1 s
levensduur
	nominale levensduur	30000 u
	aantal schakelcycli	15000
afmetingen en gewicht
	afmetingen (B x H x D)
	LEDA3001xx-x	115 x 85 x 75 mm
	LEDA3002xx-x	180 x 140 x 93 mm
	LEDA3003xx-x	225 x 183 x 108 mm
	LEDA3005xx-x	285 x 235 x 138 mm
gewicht
	LEDA3001xx-x	400 g +/- 20 g
	LEDA3002xx-x	900 g +/- 50 g
	LEDA3003xx-x	1750 g
	LEDA3005xx-x	2500 g
kabellengte		30 cm

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een

beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
