LEDC27 - Beleuchtung Perel - Kostenlose Bedienungsanleitung

Marke	Perel
Modell	LEDC27
Produkttyp	LED-Dimmer mit RF-Fernbedienung
Kategorie	Beleuchtung
Abmessungen (Dimmer)	31 x 13 x 8 mm
Abmessungen (Fernbedienung)	86 x 40 x 7 mm
Gewicht	25 g
Stromversorgung	12 - 24 VDC
Maximale Leistung	60 W (12 V) / 120 W (24 V)
Maximale Last	3 x 2 A
PWM-Frequenz	± 190 Hz
RF-Frequenz	433 MHz
Funktionen	Ein/Aus, dimmen (5 Stufen), 20 statische Farben, 17 dynamische Modi
Demo-Modus	Ja (Zyklus der dynamischen Modi)
Speicherfunktion	Ja (Speicherung des letzten Zustands nach Abschaltung)
Anzahl koppelbarer Fernbedienungen	Mehrere (gleichzeitige Steuerung)
Pflege	Mit einem feuchten Tuch reinigen
Sicherheit	Nicht zerlegen, nicht kurzschließen
Ersatzteile	Nicht vom Benutzer reparierbar, Händler kontaktieren
Garantie	24 Monate für den privaten Gebrauch
Verwendung	Ideal für LED-Streifen

Häufig gestellte Fragen - LEDC27 Perel

Wie koppele ich die Fernbedienung mit dem Dimmer?

Trennen Sie die Stromversorgung des Dimmers, schließen Sie sie nach 5 Sekunden wieder an. Warten Sie 5 Sekunden, richten Sie die Fernbedienung auf den Dimmer und halten Sie gleichzeitig die Tasten SPEED- und SPEED+ für 5 Sekunden gedrückt. Die Fernbedienung ist dann gekoppelt.

Wie koppele ich die Fernbedienung mit mehreren Dimmern?

Trennen Sie die Stromversorgung des Dimmers, schließen Sie sie nach 5 Sekunden wieder an. Warten Sie 5 Sekunden, richten Sie die Fernbedienung auf den Dimmer und halten Sie gleichzeitig die Tasten on-off und MODE+ für 5 Sekunden gedrückt. Der Dimmer erkennt alle gekoppelten Fernbedienungen.

Wie ändere ich die Farbsequenz?

Trennen Sie die Stromversorgung des Dimmers, schließen Sie sie nach 5 Sekunden wieder an. Warten Sie 5 Sekunden, richten Sie die Fernbedienung auf den Dimmer und halten Sie gleichzeitig die Tasten rot und blau für 5 Sekunden gedrückt. Die Farbsequenz wechselt zwischen den 6 möglichen Kombinationen.

Welche Stromversorgung für den Dimmer verwenden?

Verwenden Sie ein Netzteil mit 12 V (max. 60 W) oder 24 V (max. 120 W). Stellen Sie sicher, dass der Ausgangsstrom 5 A nicht überschreitet.

Was passiert bei einem Stromausfall?

Der Dimmer verfügt über eine Speicherfunktion: Bei einem Stromausfall wird die zuletzt verwendete Funktion gespeichert und nach dem Wiedereinschalten automatisch aktiviert.

Wie reinige ich den Dimmer und die Fernbedienung?

Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch. Verwenden Sie keine ätzenden Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

Was tun, wenn das Gerät beschädigt ist?

Verwenden Sie das Gerät nicht, wenn das Gehäuse oder die Verkabelung beschädigt sind. Versuchen Sie nicht, es selbst zu reparieren; kontaktieren Sie Ihren Händler.

Kann ich das Gerät selbst reparieren?

Nein, zerlegen Sie niemals das Gehäuse. Es gibt keine vom Benutzer reparierbaren Teile. Für Ersatzteile wenden Sie sich an Ihren Händler.

Wie viele statische Farben sind verfügbar?

Die Fernbedienung ermöglicht die Auswahl von 20 verschiedenen statischen Farben.

Wie viele dynamische Modi sind integriert?

Der Dimmer integriert 17 eigenständige dynamische Modi, einschließlich Farbübergängen und blinkenden Animationen.

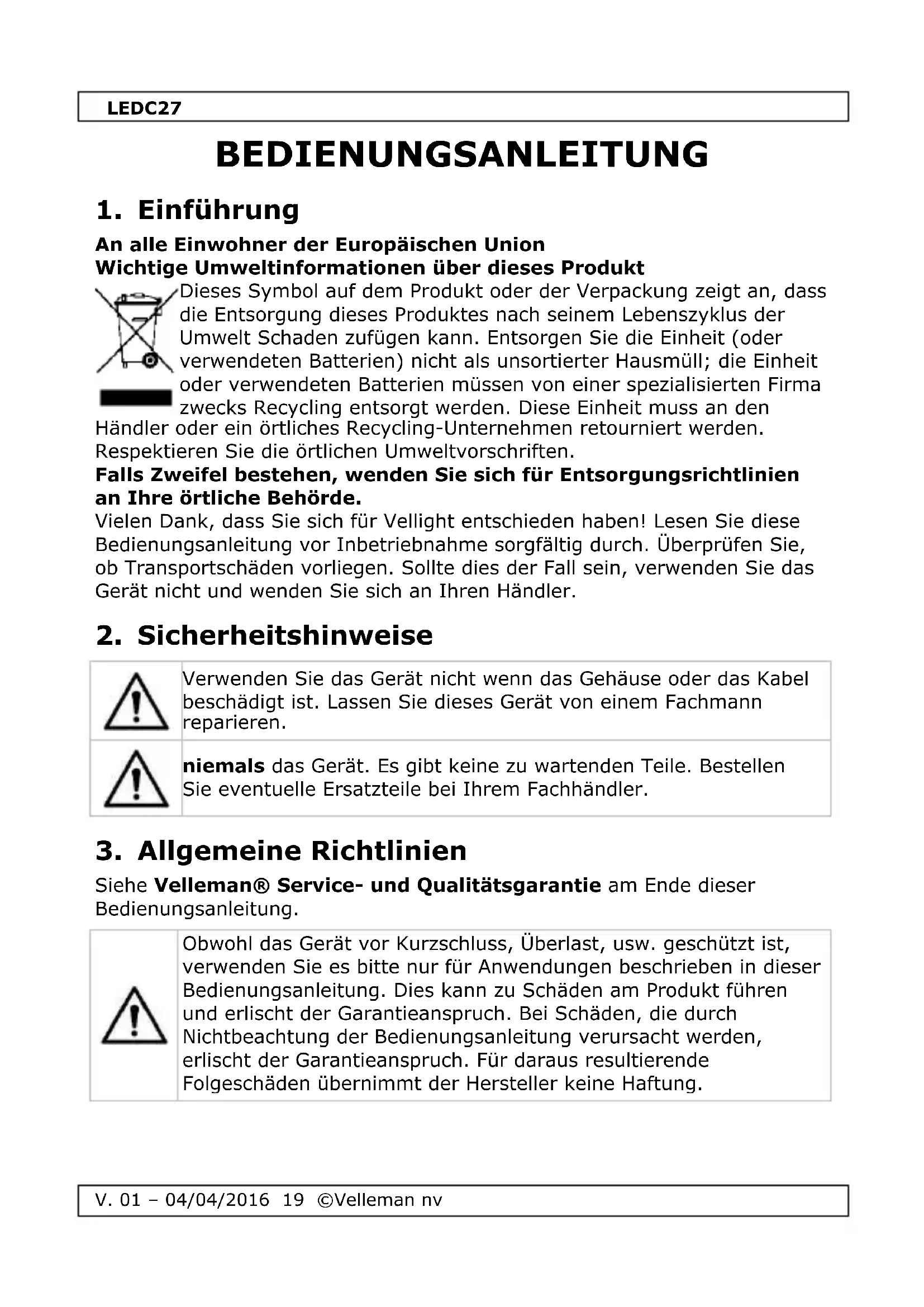

BEDIENUNGSANLEITUNG LEDC27 Perel

BEDIENUNGSANLEITUNG 19

MANUAL DO UTILIZADOR 23

CE

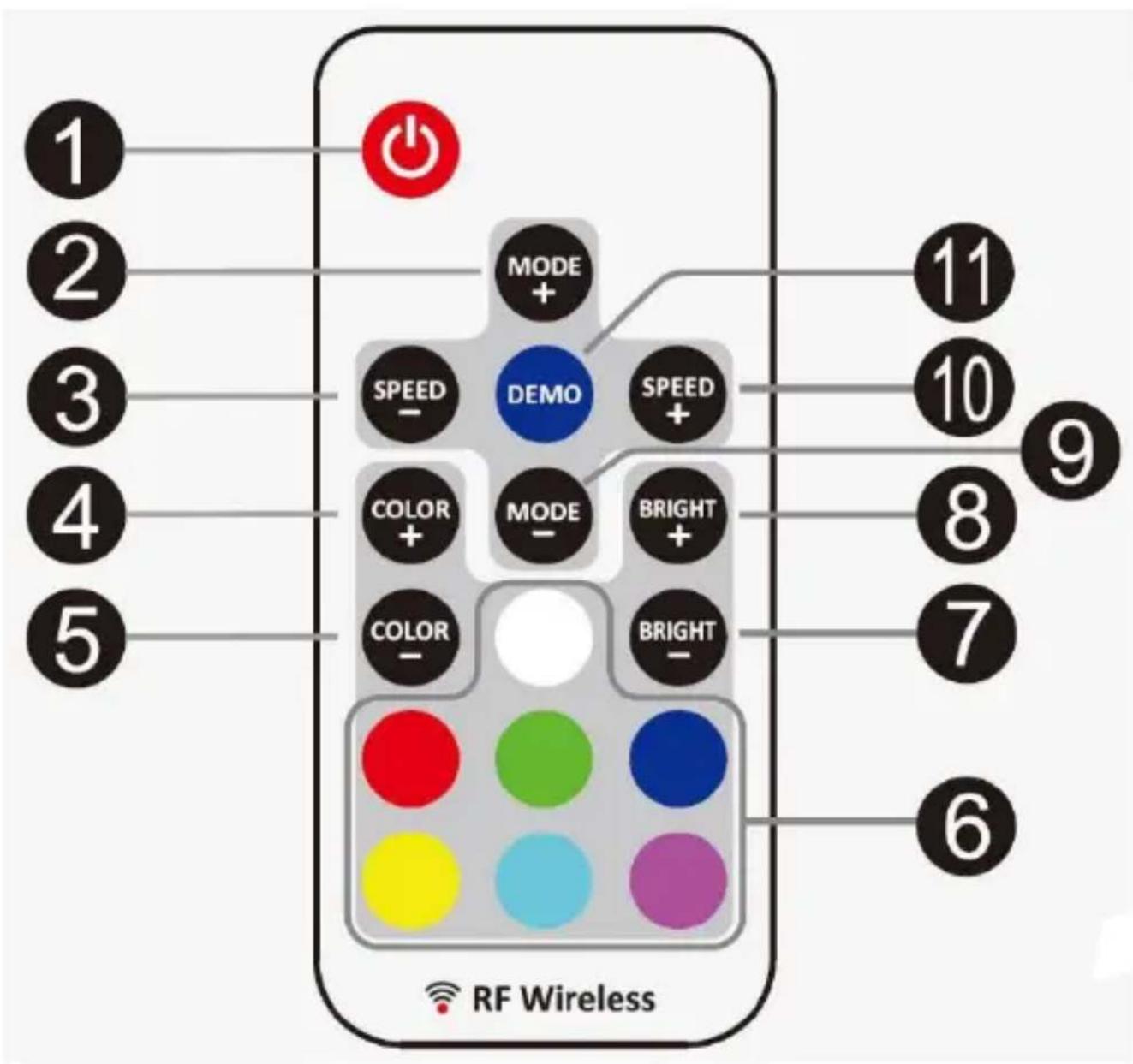

1 2 3 4 5 MODE + SPEED - DEMO SPEED + COLOR + MODE - BRIGHT + COLOR - BRIGHT - RF Wireless 11 10 9 8 7 6

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Vellight entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Obwohl das Gerät vor Kurzschluss, Überlast, usw. geschützt ist, verwenden Sie es bitte nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Dies kann zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Eigenschaften

• ideal für den Gebrauch mit RGB LED-Leisten
  • RF-Fernbedienung: 4 Funktionen

• ein-/auschalten: ein-aus
  ○ dimmen: 5 Pegel

• integrierte Stand-Alone-Programme: Farbübergang und blinkende Animationen
  o Farbauswahl: 20 Farben

• Speicherfunktion: bei Stromausfall wird die zuletzt verwendete Funktion gespeichert und nach Wiederherstellung der Energieversorgung automatisch eingeschaltet.

• verwenden Sie das Gerät nur mit einem Netzgerät von max. 60 W / 12 V oder 120 W / 24 V

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1. ein-aus/Standby: den Dimmer ein- bzw. auszuschalten oder, in den Standby-Modus wechseln.
2. • 1. dynamischer Modus: in den dynamischen Modus wechseln oder zwischen verschiedenen dynamischen Modi schalten
3. • 1. Geschwindigkeit: die Geschwindigkeit des dynamischen Modus einstellen
4. • 1. eine statische Farbe einstellen: in den dynamischen Modus oder zwischen verschiedenen statischen Farben wechseln
5. direkte Farbe: direkte Auswahl einer Farbe
6. • 1. Helligkeit: die Helligkeit des statischen Modus einstellen
7. Demo-Modus: Demo-Modus mit 17 dynamischen Modi und jeder Modus wird 3 Mal wiederholt.

6. Installation

Verbinden Sie die Stromversorgung polungsrichtig mit der LED-Leiste. Beachten Sie, dass Sie den LED-Ausgang nicht kurzschließen. Dies könnte den Dimmer permanent beschädigen. Installieren Sie den Dimmer nicht in einem Metallgehäuse oder in der Nähe von Metallgegenständen.

7. Anwendung

7.1 Den Dimmer mit einer Fernbedienung koppeln

Der Dimmer und beiliegende Fernbedienung sind standardmäßig gekoppelt. Um eine neue Fernbedienung mit dem Dimmer zu koppeln:

1. Trennen Sie die Stromversorgung vom Dimmer und schließen Sie diese nach 5 Sekunden wieder an.
2. Warten Sie 5 Sekunden und richten Sie die Fernbedienung auf den Dimmer. Halten Sie [SPEED-] und [SPEED+] gleichzeitig während 5 Sekunden gedrückt.
3. Die Fernbedienung ist mit dem Dimmer gekoppelt.

7.2 Die Fernbedienung mit verschiedenen Dimmern koppeln

Eine Fernbedienung kann auch verwendet werden, um verschiedene Dimmer gleichzeitig anzusteuern. Gehen Sie wie folgt vor:

1. Trennen Sie die Stromversorgung vom Dimmer und schließen Sie diese nach 5 Sekunden wieder an.
2. Warten Sie 5 Sekunden und richten Sie die Fernbedienung auf den Dimmer. Halten Sie [on-off] und [MODE+] gleichzeitig während 5 Sekunden gedrückt.
3. Der Dimmer erkennt jede Fernbedienung.

7.3 Farbreihenfolge

Um das standardmäßige Ausgangssignal zu ändern:

1. Trennen Sie die Stromversorgung vom Dimmer und schließen Sie diese nach 5 Sekunden wieder an.
2. Warten Sie 5 Sekunden und richten Sie die Fernbedienung auf den Dimmer. Halten Sie die rote und die blaue Taste gleichzeitig während 5 Sekunden gedrückt.
   Die Reihenfolge wird zwischen sechs verschiedenen Kombinationen schalten.

8. Reinigung und Wartung

Das Gerät erfordert keine besondere Wartung. Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen.

9. Technische Daten

Stromversorgung 12-24 VDC
max. Belastung 3 x 2 A
PWM-Frequenz ....± 190 Hz
RF-Frequenz 433 MHz
Abmessungen
RF-Fernbedienung 86 x 40 x 7 mm
LED-Dimmer....31 x 13 x 8 mm
Gewicht 25 g

Achtung

Beachten Sie, dass der Ausgangsstrom der Stromversorgung 5 A nicht überschreitet. Geeignete Stromversorgung: 60 W / 12 V oder 120 W / 24 V.

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

MANUAL DO UTILIZADOR

1. Introdução

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum. - Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall,

Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B.

Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
