Tipo de produto	Iluminação solar LED com detector de movimento
Marca	Perel
Modelo	CSOLBF
Dimensões (C x L x P)	144.5 x 96 x 79 mm
Alimentação	Bateria recarregável integrada, painel solar
Fonte luminosa	LED SMD2835
Temperatura de cor	4000 K (branco neutro)
Fluxo luminoso	220 lúmens
Índice de proteção	IP54 (resistente a poeira e respingos d'água)
Sensor	PIR (infravermelho passivo)
Alcance do sensor	± 6 m
Ângulo de detecção	120°
Modos de iluminação	Modo A: 100% luminosidade, depois redução após 10 s; Modo B: desligamento após 10 s
Tempo de carga	6 horas
Altura máxima de instalação	4 m
Temperatura de operação	-20 °C a +50 °C
Manutenção	Limpar com pano úmido; evitar produtos químicos agressivos
Segurança	Uso por crianças ≥8 anos com supervisão; bateria e fonte luminosa não substituíveis
Conteúdo da embalagem	Lâmpada, buchas de nylon, parafusos, gabarito de furação
Garantia	24 meses (condições no manual)

Perguntas frequentes - CSOLBF Perel

Como instalar o Perel CSOLBF?

Use o gabarito para fazer dois furos. Insira as buchas de nylon, depois aparafuse o parafuso inferior parcialmente. Deslize o entalhe da lâmpada sobre este parafuso, endireite e aperte o parafuso superior. Oriente o painel solar para o sul para uma carga ideal.

Como selecionar os modos de iluminação?

Pressione o botão Mode: uma vez para o modo A (100% luminosidade, depois redução após 10 s), duas vezes para o modo B (desligamento após 10 s), três vezes para desligar o aparelho.

Qual é a autonomia da bateria?

A autonomia depende da insolação. Após uma carga completa de 6 horas, a lâmpada pode iluminar toda a noite no modo econômico. No modo de potência máxima, a duração é reduzida.

O que fazer se a lâmpada não acender?

Verifique se o painel solar está limpo e bem exposto ao sol. Certifique-se de que a lâmpada não está instalada perto de uma fonte de luz parasita (ex. iluminação pública). Pressione três vezes o botão Mode para redefinir.

Como limpar o painel solar?

Limpe ocasionalmente com um pano úmido. Não use produtos químicos agressivos, solventes ou detergentes fortes.

Posso substituir a bateria ou o LED?

Não, a bateria recarregável e a fonte luminosa são integradas e não são substituíveis. No fim da vida útil, o aparelho deve ser eliminado conforme a regulamentação.

Qual é o alcance do detector de movimento?

O alcance é de aproximadamente ± 6 metros com um ângulo de detecção de 120°.

A que corresponde o índice IP54?

IP54 significa que o aparelho é protegido contra respingos d'água e depósitos de poeira. Pode ser usado ao ar livre, mas não imerso.

Como garantir uma carga ideal?

Coloque o painel solar em um local ensolarado, orientado para o sul se possível, sem sombra. Evite fontes de luz próximas (luminárias) que possam interferir no sensor.

A lâmpada desliga muito cedo, o que fazer?

Isso pode ser devido a uma bateria insuficientemente carregada. Certifique-se de que o painel solar recebe luz solar direta suficiente. A duração da iluminação varia conforme a estação e o ângulo do sol.

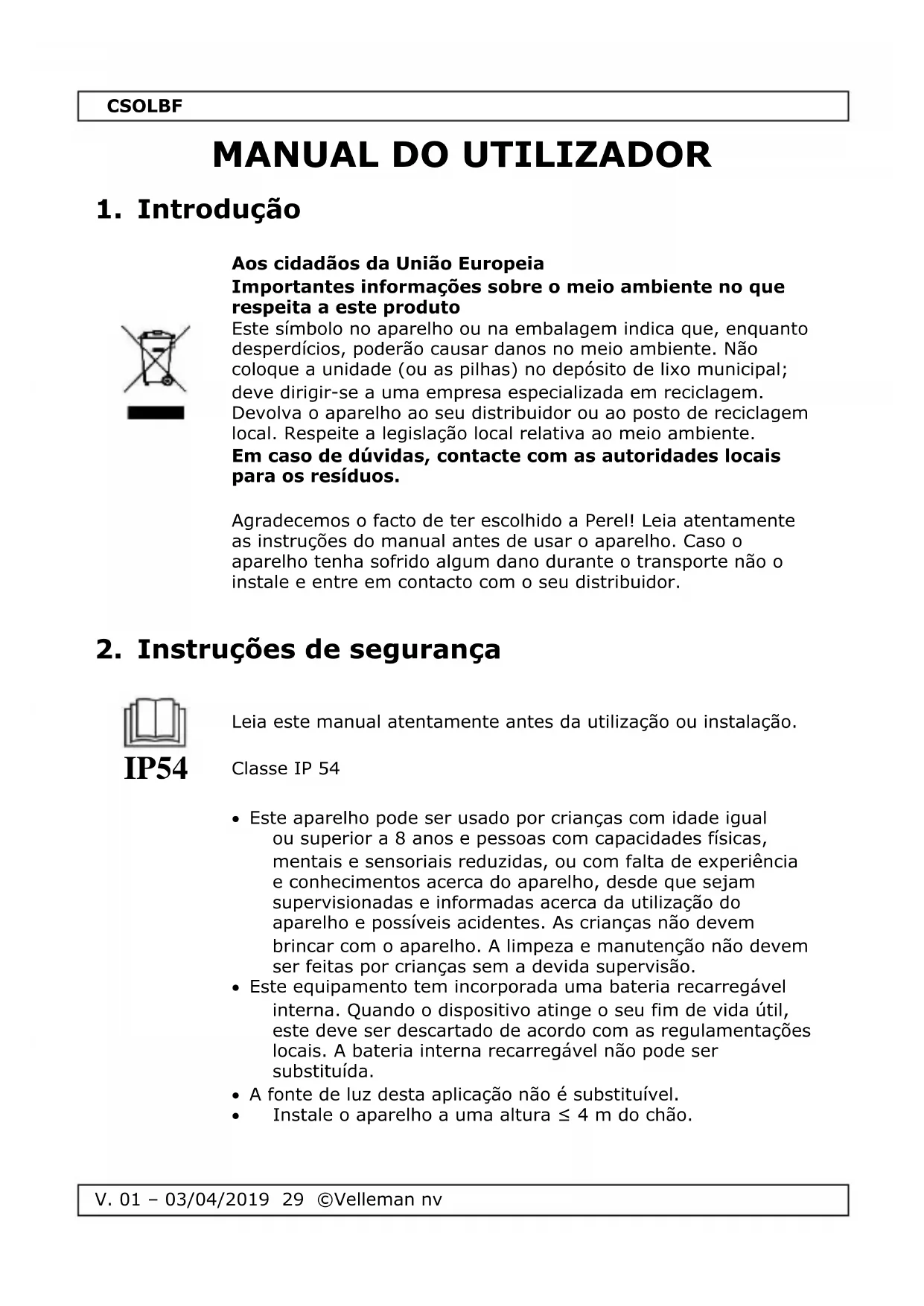

MANUAL DE UTILIZADOR CSOLBF Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem.

Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

IP54

Leia este manual atentamente antes da utilização ou instalação.

Classe IP 54

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
• Este equipamento tem incorporada uma bateria recarregável interna. Quando o dispositivo atinge o seu fim de vida útil, este deve ser descartado de acordo com as regulamentações locais. A bateria interna recarregável não pode ser substituída.
• A fonte de luz desta aplicação não é substituível.
• Instale o aparelho a uma altura ≤ 4 m do chão.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
• Nem Velleman NV nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.
• Guarde este manual para posterior consulta.

4. Descrição

Veja as imagens na página 2 deste manual.

1	orifício
2	bucha em nylon
3	parafuso

4	furo de montagem
5	botão de modo

5. Instalação

Local de Montagem

Sempre que a lâmpada é instalada num local que recebe menos luz solar, esta funciona menos horas durante a noite. O tempo de iluminação noturna também pode variar de acordo com a claridade do céu durante um determinado dia. O carregamento insuficiente da bateria afetará o desempenho e poderá resultar no desligamento prematuro do aparelho. Instale o painel solar o mais possível direcionado para sul de modo a maximizar a exposição à luz solar direta. Por favor, tenha em conta que as quatro diferentes estações do ano (e o ângulo do sol nestes períodos) podem afetar o tempo de iluminação da lâmpada. Escolha um local que não esteja muito próximo de outras fontes

CSOLBF

de luz, como iluminação de rua, por exemplo, que possam impedir a lâmpada de desligar automaticamente. O tempo máximo de iluminação depende da luz solar e do carregamento durante o dia.

Instalação

1. Use o cartão para medir a posição dos furos corretamente. Faca dois furos.
2. Coloque uma bucha em nylon em cada um dos furos.
3. Introduza um parafuso na bucha mais abaixo e aperte ligeiramente. Encaixe a ranhura inferior da lâmpada no parafuso.
4. Endireite a lâmpada e aperte o parafuso de cima.
5. Pressione o botão de modo para ajustar o modo de funcionamento.

modo de funcionamento

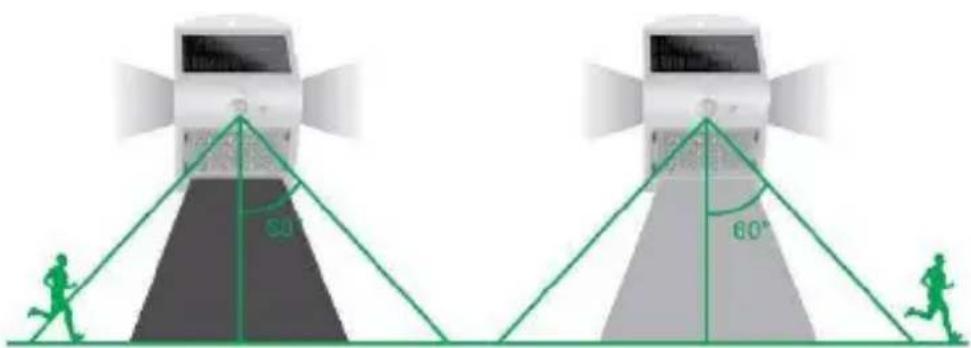

1. Pressione o botão de modo uma vez para entrar no modo A. Este modo liga automaticamente com brilho de intensidade máxima sempre que é detectado algum movimento. O brilho diminui de intensidade 10 segundos após a última detecção de movimento.

30° 60°

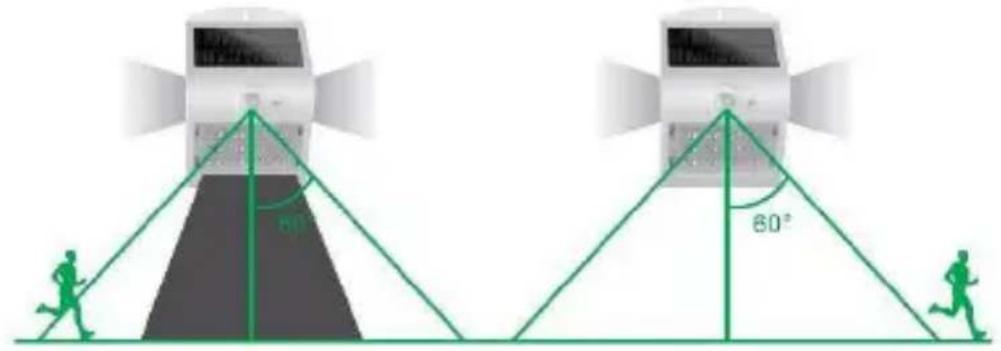

1. Pressione o botão de modo duas vezes para entrar no modo B. Este modo liga automaticamente com brilho de intensidade máxima sempre que é detectado algum movimento. Desliga 10 segundos após a última detecção de movimento.

60° 60°

1. Pressione o botão de modo três vezes para desligar o aparelho.

6. Cuidados e manutenção

Painéis solares com sujidade podem não carregar totalmente a bateria. Isso pode levar ao envelhecimento prematuro da bateria e resultar num funcionamento pouco fiável.

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

7. Especificações

consumo....1.5 W

tipo de bateria...... Li-Ion 18650, 3.7 V, 1200 mAh

material...... ABS + PC

tempo de carregamento 6 h

fluxo luminoso....220 lm

sensor PIR

área de detecção.... ± 6 m

ângulo de detecção .... 120°

CRI....>80 Ra

grau de proteção IP ...... IP54

temperatura de funcionamento....-20 °C a +50 °C

dimensões 144.5 x 96 x 79 mm

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à

CSOLBF

versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados.

Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são despropórcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.:

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparêlho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
• qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
