CSOLBF - Iluminación Perel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Iluminación solar LED con detector de movimiento
Marca	Perel
Modelo	CSOLBF
Dimensiones (L x An x P)	144.5 x 96 x 79 mm
Alimentación	Batería recargable integrada, panel solar
Fuente de luz	LED SMD2835
Temperatura de color	4000 K (blanco neutro)
Flujo luminoso	220 lúmenes
Índice de protección	IP54 (resistente al polvo y salpicaduras de agua)
Sensor	PIR (infrarrojo pasivo)
Alcance del sensor	± 6 m
Ángulo de detección	120°
Modos de iluminación	Modo A: 100% luminosidad luego reducción tras 10 s; Modo B: apagado tras 10 s
Tiempo de carga	6 horas
Altura de instalación máxima	4 m
Temperatura de funcionamiento	-20 °C a +50 °C
Mantenimiento	Limpiar con un paño húmedo; evitar productos químicos agresivos
Seguridad	Uso por niños ≥8 años bajo supervisión; batería y fuente de luz no reemplazables
Contenido del paquete	Lámpara, tacos de nilón, tornillos, plantilla de perforación
Garantía	24 meses (condiciones en el manual)

Preguntas frecuentes - CSOLBF Perel

¿Cómo instalar el Perel CSOLBF?

Use la plantilla para perforar dos agujeros. Inserte los tacos de nilón, luego atornille el tornillo inferior parcialmente. Deslice la muesca de la lámpara sobre este tornillo, enderece y apriete el tornillo superior. Oriente el panel solar hacia el sur para una carga óptima.

¿Cómo seleccionar los modos de iluminación?

Presione el botón Modo: una vez para el modo A (100% luminosidad luego reducción tras 10 s), dos veces para el modo B (apagado tras 10 s), tres veces para apagar el dispositivo.

¿Cuál es la autonomía de la batería?

La autonomía depende de la insolación. Tras una carga completa de 6 horas, la lámpara puede iluminar toda la noche en modo económico. En modo de máxima potencia, la duración se reduce.

¿Qué hacer si la lámpara no se enciende?

Verifique que el panel solar esté limpio y bien expuesto al sol. Asegúrese de que la lámpara no esté instalada cerca de una fuente de luz parásita (ej. alumbrado público). Presione tres veces el botón Modo para restablecer.

¿Cómo limpiar el panel solar?

Limpie ocasionalmente con un paño húmedo. No use productos químicos agresivos, solventes o detergentes fuertes.

¿Puedo reemplazar la batería o el LED?

No, la batería recargable y la fuente de luz están integradas y no son reemplazables. Al final de su vida útil, el dispositivo debe desecharse según la normativa.

¿Cuál es el alcance del detector de movimiento?

El alcance es de aproximadamente ± 6 metros con un ángulo de detección de 120°.

¿A qué corresponde el índice IP54?

IP54 significa que el dispositivo está protegido contra salpicaduras de agua y depósitos de polvo. Se puede usar en exteriores pero no sumergir.

¿Cómo garantizar una carga óptima?

Coloque el panel solar en un lugar soleado, orientado hacia el sur si es posible, sin sombra. Evite fuentes de luz cercanas (farolas) que podrían alterar el sensor.

La lámpara se apaga demasiado pronto, ¿qué hacer?

Esto puede deberse a una batería insuficientemente cargada. Asegúrese de que el panel solar reciba suficiente sol directo. La duración de la iluminación varía según la temporada y el ángulo del sol.

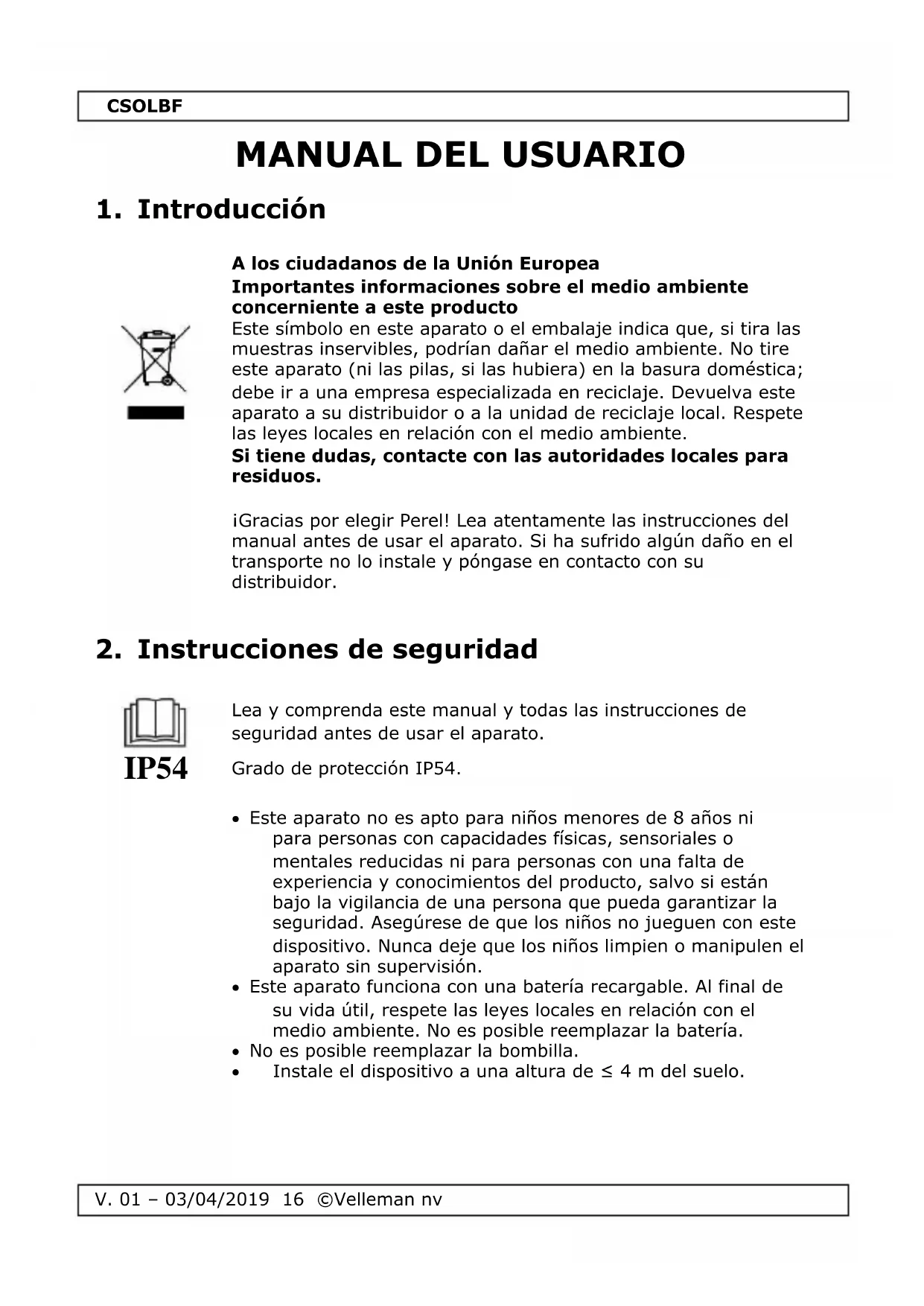

MANUAL DE USUARIO CSOLBF Perel

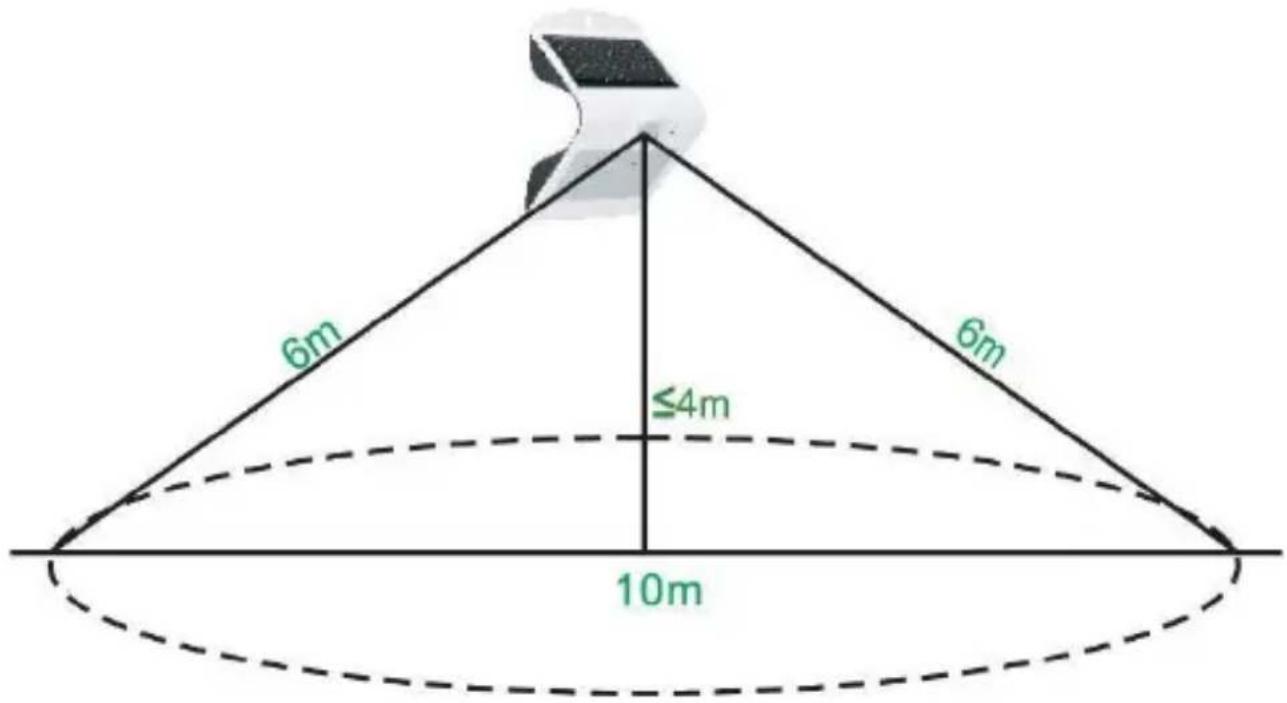

Detection area – Detectiebereik – Plage de détection – Área de detección Erfassungsbereich – Obszar wykrywania – Área de deteção

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

IP54

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Grado de protección IP54.

• Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• Este aparato funciona con una batería recargable. Al final de su vida útil, respete las leyes locales en relación con el medio ambiente. No es posible reemplazar la batería.
• No es posible reemplazar la bombilla.
• Instale el dispositivo a una altura de ≤ 4 m del suelo.

3. Normas generales

• Véase la Garantía de servicio y calidad Velleman ® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	orificio
2	taco de nylon
3	tornillo

4	montaje
5	botón MODE

5. Instalación

Lugar de montaje

Instale el aplique en un lugar soleado porque una ubicación con poca luz solar acortará su autonomía durante la noche. La autonomía depende también de la cantidad de luz recibida durante el día. Cuando la batería no está lo suficientemente cargada, se disminuirá la autonomía del aplique solar. Instale la placa solar en un lugar donde pueda recibir directamente los rayos del sol. Observación: Cada temporada, la cantidad de luz (y el ángulo del sol) cambia. Por tanto, afectará la autonomía. No coloque el dispositivo en los alrededores de fuentes de iluminación (p.ej. bombillas de la calle) ya que esto causará que se apague. La autonomía depende de los rayos de sol y la carga durante el día.

Instalación

1. Utilice la plantilla para determinar la posición de los agujeros. Taladre dos agujeros.
2. Introduzca un taco de nylon en cada aguiero.
3. Introduzca un tornillo en el taco de nylon inferior y apriete ligeramente. Coloque el aplique con la muesca inferior en el tornillo.
4. Alinee el aplique y apriete el tornillo superior.
5. Pulse el botón MODE para seleccionar el modo de funcionamiento deseado.

Modos de funcionamiento

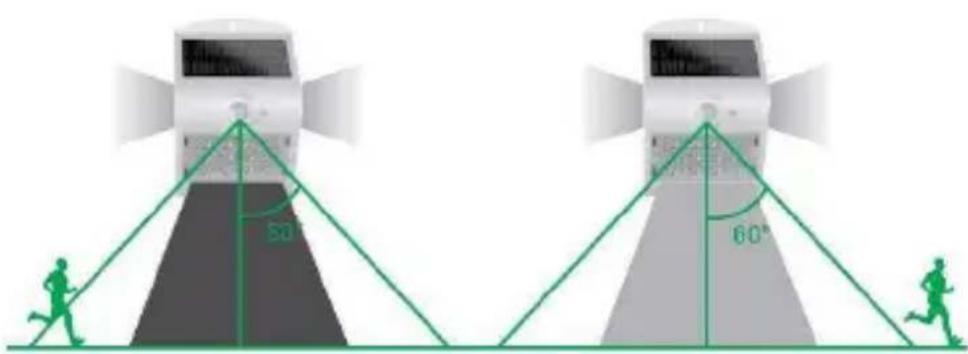

1. Pulse el botón MODE una vez para activar el modo A. El aplique se encenderá automáticamente a intensidad máxima cuando detecte un movimiento. Después de 10 segundos sin movimiento conmutará a intensidad mínima.

50° 60°

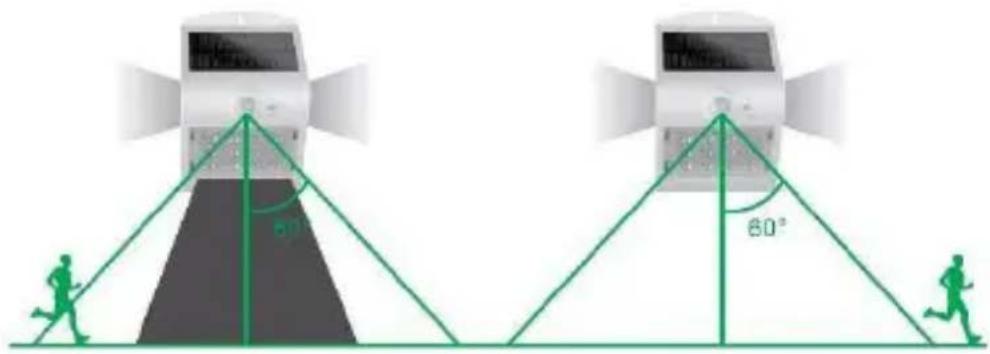

1. Pulse el botón MODE dos veces para activar el modo B. El aplique se encenderá automáticamente a intensidad máxima cuando detecte un movimiento. Después de 10 segundos sin movimiento se desactivará.

1. Pulse el botón MODE tres veces para desactivar el aplique.

6. Cuidado y mantenimiento

Es posible que la batería no se carga completamente si las placas solares están sucias. Esto podría acortar la autonomía de la batería y causar un mal funcionamiento.

Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.

7. Especificaciones

consumo....1.5 W

tipo de pila...... batería Li-Ion 18650, 3.7 V, 1200 mAh

material......ABS + PC

tiempo de carga 6 h

tipo de LED ...... SMD2835

temperatura de color....4000 K

flujo luminoso 220 lm

sensor PIR

área de detección .... ± 6 m

ángulo de detección 120°

índice de reproducción cromática (CRI) ....> 80 Ra

grado de protección IP ...... IP54

temperatura de funcionamiento ..... de -20 °C a +50 °C

dimensiones.... 144.5 x 96 x 79 mm

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

tipo de LED ...... SMD2835

temperatura de luz 4000 K

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

• todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
• partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o
  reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
