Tipo de producto	Cinta LED flexible RGB con controlador
Marca	Perel
Modelo	LEDS11SRGB
Longitud	5 m
Ancho	10 mm
Peso	480 g
Número de LED	150 (tipo 5050)
Colores	Rojo, verde, azul (RGB)
Longitud de onda	Rojo 615-630 nm, Verde 520-530 nm, Azul 465-470 nm
Consumo	23,8 W (rojo 8,8 W, verde 7,5 W, azul 7,5 W)
Alimentación	12 VCC 24 W (cargador incluido)
Grado de protección	IP61
Revestimiento	Silicona
Ángulo de visión	120°
Distancia entre LED	33 mm
Funciones	Color fijo, animaciones, programas controlados por música, fundido, estroboscopio, cambio automático
Control	Mando a distancia por infrarrojos (pila CR2025 incluida)
Corte	Cada 3 LED (10 cm)
Instalación	Autoadhesivo, uso interior solamente
Distancia de seguridad	0,5 m de objetos iluminados
Clase de protección	III
Mantenimiento	Proteger del polvo, temperaturas extremas, golpes y humedad
Piezas de repuesto	Ninguna pieza reparable por el usuario. Contactar al vendedor.
Garantía	24 meses (uso doméstico) según condiciones Velleman
Información ambiental	No tirar con residuos domésticos. Reciclar en punto limpio.

Preguntas frecuentes - LEDS11SRGB Perel

¿Cómo cortar la cinta LED a la longitud correcta?

La cinta se puede cortar cada 3 LED (10 cm) en las líneas marcadas. Use tijeras afiladas y nunca corte cuando la cinta esté bajo tensión.

¿Puedo usar esta cinta LED en exteriores?

No, este modelo está diseñado solo para uso interior. El grado IP61 ofrece protección limitada contra el polvo, pero no contra la lluvia o la humedad.

¿Cómo conectar varias cintas LED entre sí?

Use conectores no incluidos para unir las cintas respetando las polaridades (negro = masa, rojo = 12 VCC, cables de color para RGB). Asegúrese de no provocar un cortocircuito.

¿Qué hacer si el mando a distancia no funciona?

Verifique la pila (CR2025) y retire la etiqueta de protección. Apunte el mando hacia el receptor IR del controlador. Si el problema persiste, reemplace la pila.

¿Cuál es el consumo eléctrico total?

El consumo máximo es de 23,8 W (rojo 8,8 W, verde 7,5 W, azul 7,5 W). El adaptador suministrado entrega 12 VCC 24 W.

¿Cómo limpiar la cinta LED?

Desconecte la alimentación. Limpie con un paño seco y suave. No use productos químicos ni abrasivos. Evite la humedad.

¿Puedo usar la cinta LED enrollada?

No, nunca use la cinta enrollada ya que puede provocar sobrecalentamiento y dañar los LED. Desenróllela completamente antes de usarla.

¿Cuáles son los modos del mando a distancia?

El mando permite seleccionar colores fijos, animaciones, programas controlados por música, un efecto de fundido, un estroboscopio blanco, un cambio automático de 7 colores, y el ajuste de brillo y velocidad.

¿Cómo reemplazar la pila del mando a distancia?

Presione la lengüeta y tire para retirar el portapilas. Inserte una pila CR2025 respetando la polaridad, luego vuelva a insertar el portapilas.

¿Qué hacer si una sección de la cinta no se enciende?

Verifique las conexiones y la polaridad. Asegúrese de que la cinta no esté dañada y que los extremos cortados estén protegidos contra cortocircuitos. Si el problema persiste, contacte a su vendedor.

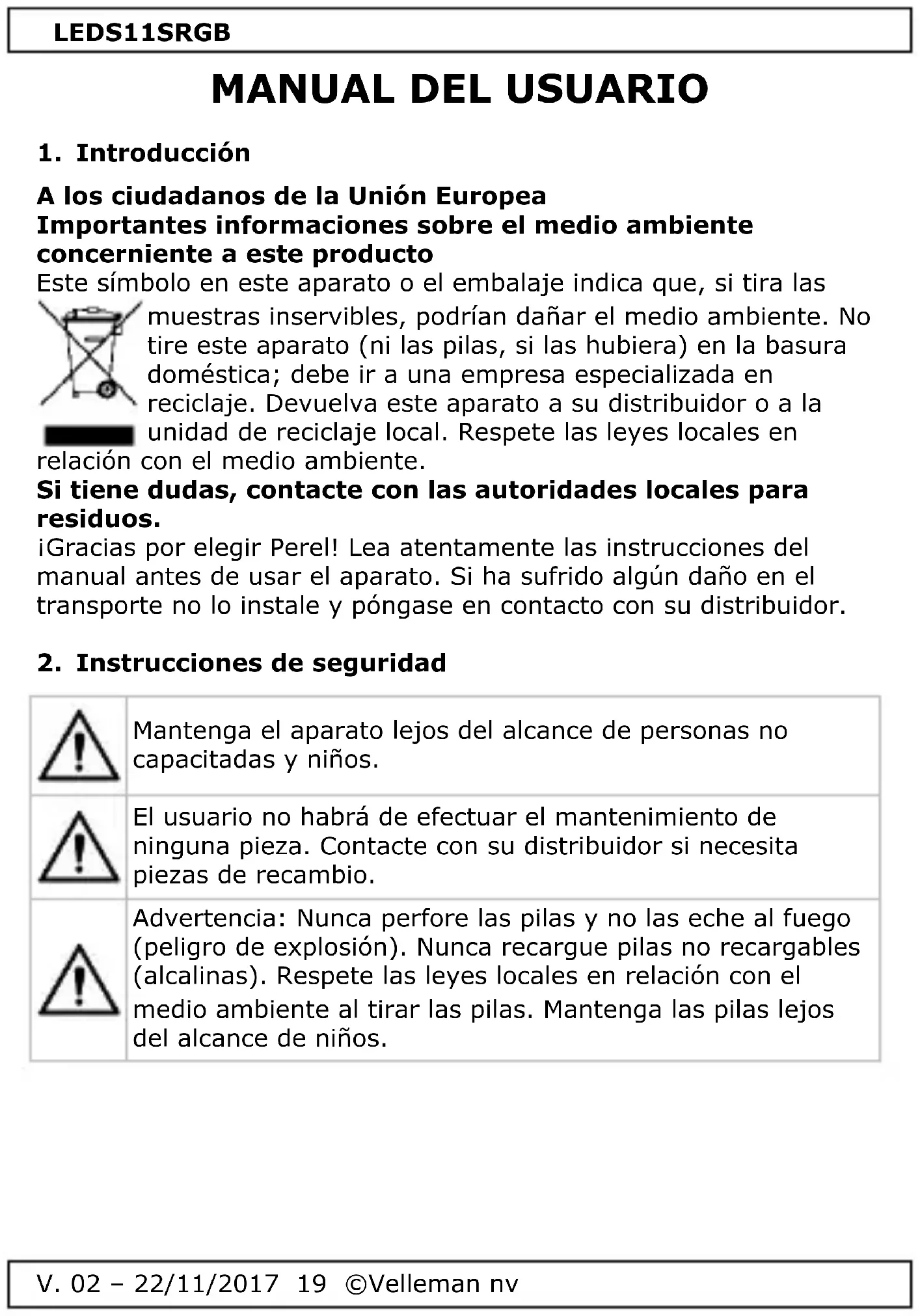

MANUAL DE USUARIO LEDS11SRGB Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en

relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
	Advertencia: Nunca perfore las pilas y no las eche al fuego (peligro de explosión). Nunca recargue pilas no recargables (alcalinas). Respete las leyes locales en relación con el medio ambiente al tirar las pilas. Mantenga las pilas lejos del alcance de niños.

LEDS11SRGB

		Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo.
	Respete una distancia de mín. 0,5 m entre la salida de luz y el área iluminada.
	Este aparato pertenece a la clase de protección III.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• No exponga este equipo a polvo ni temperaturas extremas.
• Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.
• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

• placa de circuito impreso flexible (blanco)
  • 150 LEDs muy luminosos (tipo 5050)
  • controlador RGB con diferentes programas

○ color fijo
○ animación
o programas controlados por la música

V. 02 - 22/11/2017 20 ©Velleman nv

LEDS11SRGB

• se controla por el mando a distancia IR (incl.)
• ánodo común

o cable negro: masa

○ cable rojo: 12 VDC

• se puede cortar cada 3 LEDs (10 cm)
• adaptador de red incl.
• apto para publicidad luminosa y señalización
• autoadhesiva

5. Descripción del mando a distancia

Véase la figura [B2] en la página 3 de este manual del usuario.

1	ajustar la intensidad luminosa y la velocidad
2	selección de colores
3	programas controlados por la música
4	efecto 'Fade In' y 'Fade Out' suaves (7 colores)
5	efecto 'Fade In' y 'Fade Out' (RGB)
6	blanco, estroboscopio
7	cambio de color automático (7 colores)
8	on/off
9	blanco cálido/frío

6. Instalación

Normas generales

• No instale la cinta de LEDs cerca de fuentes de calor (p.ej. horno, tostador, etc.).
• Nunca utilice la cinta de LEDs cuando esté enrollada para evitar un sobrecalentamiento.
• Antes de la instalación, asegúrese de que la superficie esté plana y limpia de cualquier grasa.
• Evite curvas estrechas en la cinta de LEDs.
• Respete la polaridad al conectar las secciones del cable. La polaridad está marcada en intervalos regulares en la cinta de LEDs.

LEDS11SRGB

- Corte la cinta de LEDs con unas tijeras o un cuchillo afilados. Corte la cinta de LEDs directamente en la marca. Nunca corte la cinta de LEDs cuando esté conectada a la red eléctrica.

Instalación

Véase las figuras en la página 2 de este manual del usuario.

1. Instale la cinta con LEDs en el lugar deseado. Es posible cortar la cinta cada 10 cm (véase [A1]). Proteja los extremos cortados para evitar cortocircuitos.
2. Conecte la cinta de LEDs al controlador (véase [A2]). Asegúrese de que conecte los cables de color correctos y no los cortocircuite. Los accesorios de conexión no están incluidos.
3. Conecte el adaptador de red (incl.) al controlador (véase [A3]).
4. Enchufe la cinta de LEDs a una toma eléctrica adecuada. Véase la figura [A4] para un esquema de conexión general.

7. Mando a distancia

La batería

Véase la figura [B1] en la página 3 de este manual del usuario. El mando a distancia se alimenta por una pila de litio tipo CR2025 de 3 V (incl.). Quite la lengüeta de plástico del compartimiento de pilas tirando de ella antes del uso.

1. Para reemplazar o introducir una pila, pulse la lengüeta y tire de ella para sacar el portapilas.
2. Introduzca la pila al respetar la polaridad. Vuelva a introducir el portapilas en el mando a distancia.

Funcionamiento

1. Apunte el mando a distancia hacia el LED IR del controlador para controlar la cinta de LEDs.
2. Active la cinta con el botón ON del mando a distancia. Desactivela con el botón OFF.
3. Consulte capítulo 5. Descripción para más información sobre el funcionamiento del mando a distancia.

LEDS11SRGB

1. Especificaciones

grado de protección IP	IP61
revestimiento	silicona
color	rojo/verde/azul
longitud de onda	rojo	verde	azul
	615-630 nm	520-530 nm	465-470 nm
consumo	23,8 W (rojo 8,8 W, verde 7,5 W, azul 7,5 W)
ángulo de visión	120°
espacio entre los LEDs	33 mm
alimentación	12 VDC 24 W (adaptador de red incl.)
dimensiones	5 m x 10 mm
peso	480 g

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales

reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
