Produkttyp	Flexibles RGB-LED-Band mit Controller
Marke	Perel
Modell	LEDS11SRGB
Länge	5 m
Breite	10 mm
Gewicht	480 g
Anzahl LEDs	150 (Typ 5050)
Farben	Rot, Grün, Blau (RGB)
Wellenlänge	Rot 615-630 nm, Grün 520-530 nm, Blau 465-470 nm
Stromverbrauch	23,8 W (rot 8,8 W, grün 7,5 W, blau 7,5 W)
Stromversorgung	12 VDC 24 W (Netzteil inklusive)
Schutzart	IP61
Beschichtung	Silikon
Blickwinkel	120°
Abstand zwischen LEDs	33 mm
Funktionen	Festfarbe, Animationen, Musikprogramme, Fade, Stroboskop, automatischer Farbwechsel
Steuerung	Infrarot-Fernbedienung (Batterie CR2025 inklusive)
Schneidbar	Alle 3 LEDs (10 cm)
Installation	Selbstklebend, nur für den Innenbereich
Sicherheitsabstand	0,5 m zu beleuchteten Objekten
Schutzklasse	III
Pflege	Vor Staub, extremen Temperaturen, Stößen und Feuchtigkeit schützen
Ersatzteile	Keine vom Benutzer reparierbaren Teile. Händler kontaktieren.
Garantie	24 Monate (Endverbraucher) gemäß Velleman-Bedingungen
Umweltinformation	Nicht mit dem Hausmüll entsorgen. Auf dem Recyclinghof recyceln.

Häufig gestellte Fragen - LEDS11SRGB Perel

Wie schneide ich das LED-Band auf die richtige Länge?

Das Band kann alle 3 LEDs (10 cm) an den markierten Linien geschnitten werden. Verwenden Sie scharfe Scheren und schneiden Sie niemals, wenn das Band unter Spannung steht.

Kann ich dieses LED-Band im Freien verwenden?

Nein, dieses Modell ist nur für den Innenbereich vorgesehen. Die Schutzart IP61 bietet einen begrenzten Schutz gegen Staub, aber nicht gegen Regen oder Feuchtigkeit.

Wie verbinde ich mehrere LED-Bänder miteinander?

Verwenden Sie nicht mitgelieferte Verbinder, um die Bänder unter Beachtung der Polarität (schwarz = Masse, rot = 12 VDC, farbige Drähte für RGB) zu verbinden. Stellen Sie sicher, dass kein Kurzschluss entsteht.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterie (CR2025) und entfernen Sie die Schutzfolie. Richten Sie die Fernbedienung auf die IR-Augen des Controllers. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Wie hoch ist der Gesamtstromverbrauch?

Der maximale Stromverbrauch beträgt 23,8 W (rot 8,8 W, grün 7,5 W, blau 7,5 W). Der mitgelieferte Adapter liefert 12 VDC 24 W.

Wie reinige ich das LED-Band?

Trennen Sie die Stromversorgung. Reinigen Sie mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie Feuchtigkeit.

Kann ich das LED-Band aufgewickelt verwenden?

Nein, verwenden Sie das Band niemals aufgewickelt, da dies zu Überhitzung und Beschädigung der LEDs führen kann. Wickeln Sie es vor Gebrauch vollständig ab.

Welche Modi hat die Fernbedienung?

Die Fernbedienung ermöglicht die Auswahl von festen Farben, Animationen, Musikprogrammen, einem Fade-Effekt, einem weißen Stroboskop, einem automatischen 7-Farben-Wechsel sowie der Einstellung von Helligkeit und Geschwindigkeit.

Wie ersetze ich die Batterie der Fernbedienung?

Drücken Sie die Lasche und ziehen Sie, um den Batteriehalter zu entfernen. Legen Sie eine CR2025-Batterie unter Beachtung der Polarität ein und setzen Sie den Halter wieder ein.

Was tun, wenn ein Abschnitt des Bands nicht leuchtet?

Überprüfen Sie die Verbindungen und die Polarität. Stellen Sie sicher, dass das Band nicht beschädigt ist und die geschnittenen Enden gegen Kurzschlüsse geschützt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

BEDIENUNGSANLEITUNG LEDS11SRGB Perel

BEDIENUNGSANLEITUNG 24

INSTRUKCJA OBSLUGI 29

MANUAL DO UTILIZADOR 34

LEDS11SRGB

A1

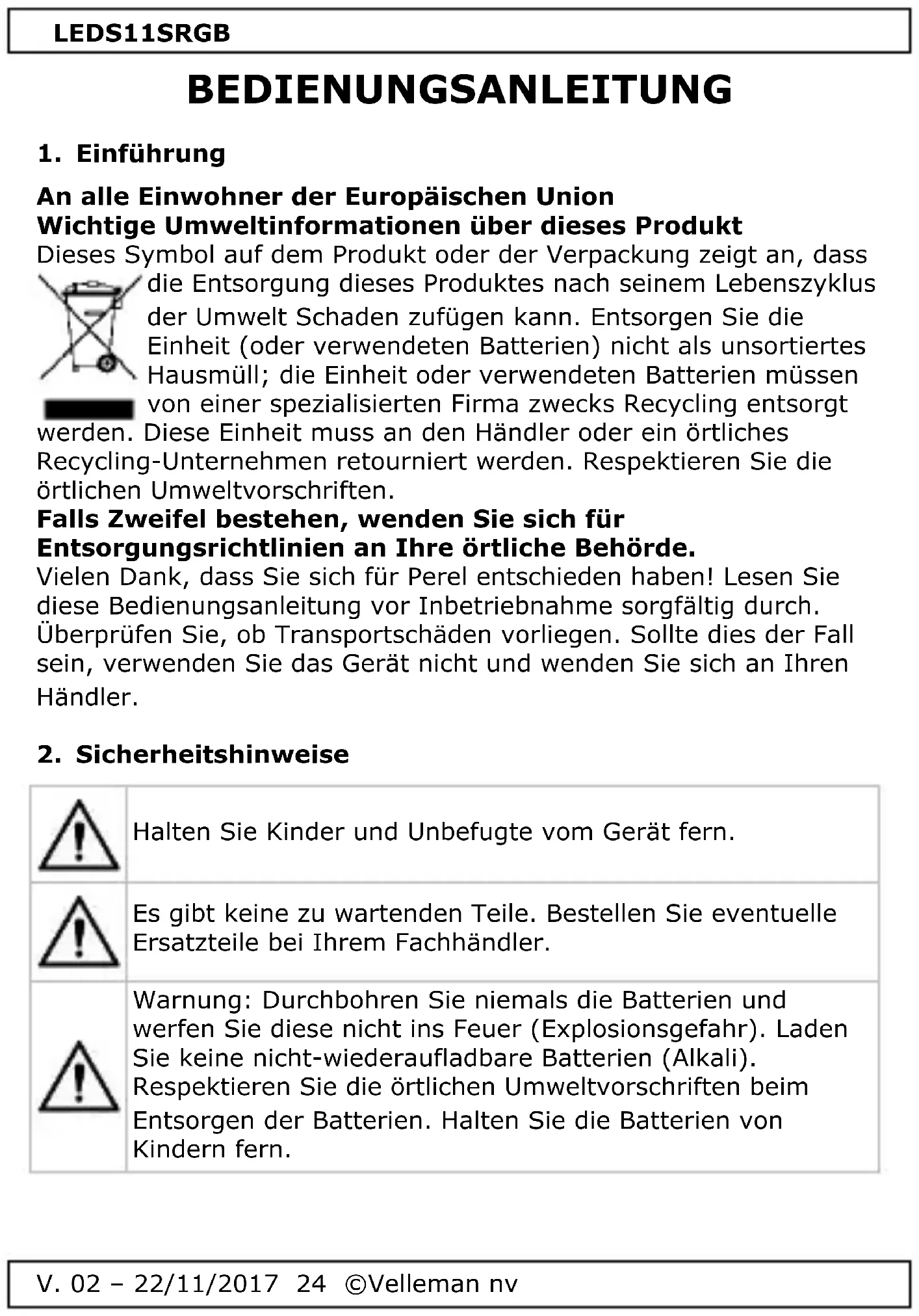

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Warnung: Durchbohren Sie niemals die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

LEDS11SRGB

Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

Beachten Sie eine minimale Entfernung von 0.5 m zwischen dem Gerät und irgendeiner beleuchteten Fläche.

Das Gerät gehört zur Schutzklasse III.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie das Gerät vor Staub und extremen Temperaturen.
• Schützen Sie das Gerät vor Stößen und Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• flexible Leiterplatte (weiß)
  • 150 sehr helle LEDs (Typ 5050)

LEDS11SRGB

- RGB-Controller mit verschiedenen Programmen:

o feste Farbe
○ Animation
- musikgesteuerte Programme

- Bedienung über IR-Fernbedienung (mitgeliefert)

- gemeinsame Anode

○ schwarze Ader: Erdung
- rote Ader: 12 VDC

• kann alle 3 LEDs abgeschnitten werden (10 cm)
• Lieferung mit Netzteil
• eignet sich für Leuchtreklame und Markierungen
• selbstklebend

5. Funktionen der Fernbedienung

Siehe Abb. [B2] Seite 3 dieser Bedienungsanleitung.

1	Dimmung und Geschwindigkeit einstellbar
2	Farbauswahl
3	musikgesteuerte Programme
4	stufenloser 'Fade In'- und 'Fade Out'-Effekt (7 Farben)
5	'Fade In'- und 'Fade Out'-Effekt (RGB)
6	Weiß, Stroboskop
7	automatischer Farbwechsel (7 Farben)
8	on/off
9	warm-/kaltweiß

6. Installation

Richtlinien

• Installieren Sie die LED-Leiste nicht in der Nähe von Hitzequellen (z.B. Ofen, Toaster, usw.).
• Verwenden Sie die LED-Leiste niemals wenn diese aufgerollt ist, um Überhitzung zu vermeiden.
• Vor der Installation, achten Sie darauf, dass die Oberfläche eben und fettfrei ist.
• Vermeiden Sie enge Kurven in der LED-Leiste.
• Beachten Sie die richtige Polarität wenn Sie Abschnitte wieder miteinander verbinden. Die Polarität wird in regelmäßigen Abständen auf der LED-Leiste markiert.

LEDS11SRGB

- Schneiden Sie die LED-Leiste mit einer scharfen Schere oder einem Cutter ab. Schneiden Sie direkt auf der Linie. Schneiden Sie die LED-Leiste niemals ab, wenn diese mit dem Netz verbunden ist.

Installation

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

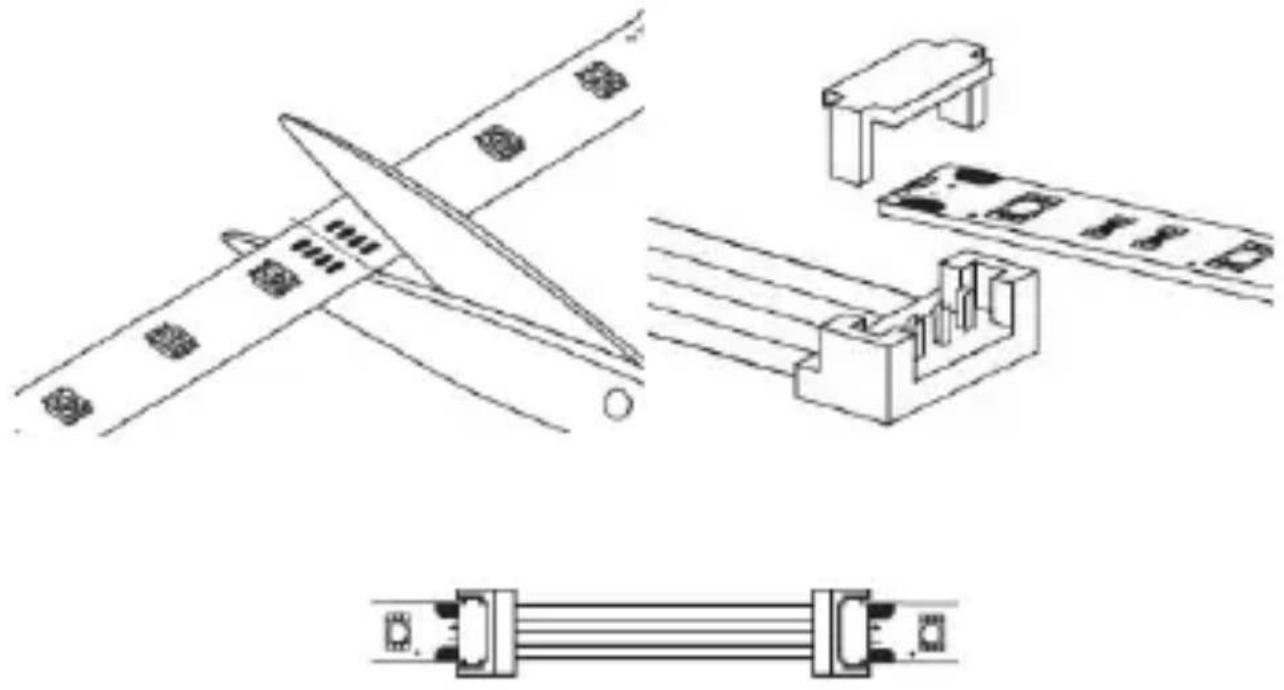

1. Installieren Sie die LED-Leiste am gewünschten Ort. Die LED-Leiste kann alle 10 cm abgeschnitten werden (siehe [A1]). Schützen Sie die Anschnitte, um Kurzschlüsse zu vermeiden.
2. Verbinden Sie die LED-Leiste mit dem Controller (siehe [A2]). Achten Sie darauf, dass Sie die richtigen Farbdrähte miteinander verbinden und diese nicht kurzschließen. Die Anschlusswerkzeuge sind nicht im Lieferumfang enthalten.
3. Verbinden Sie das mitgelieferte Netzteil mit dem Controller (siehe [A3]).
4. Verbinden Sie das Netzteil mit dem Netz. Siehe Abb. [A4] für ein allgemeines Anschlussdiagramm.

7. Fernbedienung

Batterie

Siehe Abbildung [B1] Seite 3 der Bedienungsanleitung. Die Fernbedienung funktioniert 1 x 3V-Lithiumbatterie, Typ CR2025 (mitgeliefert). Entfernen Sie vor Gebrauch die Lasche aus dem Batteriefach.

1. Um eine Batterie zu ersetzen oder einzulegen, drücken Sie die Seite des Batteriehalters [6] und ziehen Sie [7], um ihn zu öffnen.
2. Legen Sie die (neue) Batterie (Beachten Sie die Polarität) ein und schieben Sie den Batteriehalter zurück in die Fernbedienung.

Anwendung

1. Richten Sie die Fernbedienung auf die IR-LED des Controllers, um die LED-Leiste zu bedienen.
2. Schalten Sie die LED-Leiste mit der ON-Taste der Fernbedienung ein. Schalten Sie die LED-Leiste mit der OFF-Taste aus.
3. Siehe Kapitel 5. Beschreibung für mehr Informationen über die Bedienung der Fernbedienung.

LEDS11SRGB

1. Technische Daten

IP-Schutzart	IP61
Beschichtung	silikon
Farbe	rot/grün/blau
Wellenlänge	rot	grün	blau
	615-630 nm	520-530 nm	465-470 nm
Stromverbrauch	23,8 W (rot 8,8 W/grün 7,5 W/blau 7,5 W)
Betrachtungswinkel	120°
Abstand zwischen den LEDs	33 mm
Stromversorgung	12 VDC 24 W (Netzteil mitgeliefert)
Abmessungen	5 m x 10 mm
Gewicht	480 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
